Устройство электроусилителя руля

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

• Встроенные в рулевую колонку;
• Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

• С червячным редуктором;
• Двухвальный;
• Шарико-винтовой;

С червячным редуктором

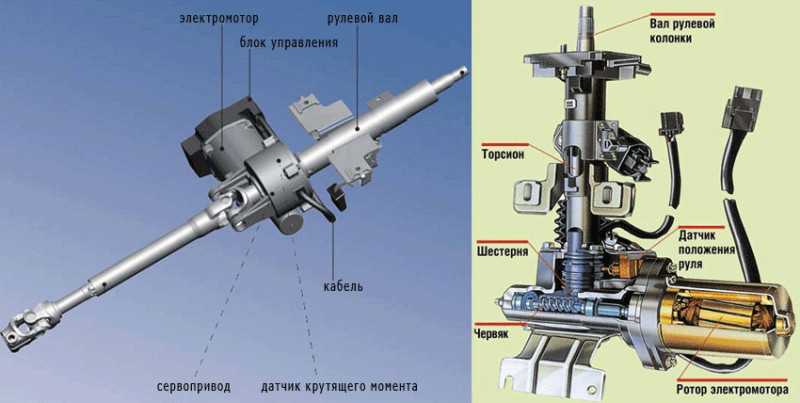

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

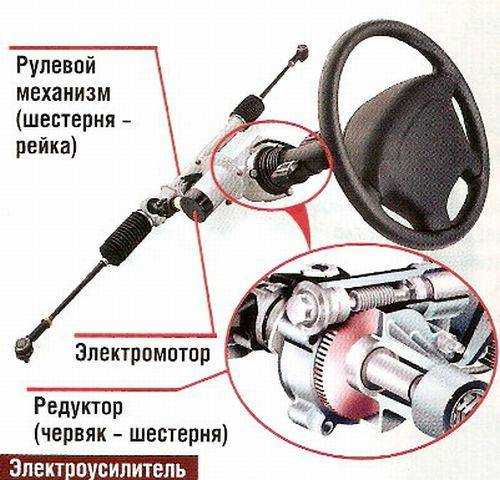

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

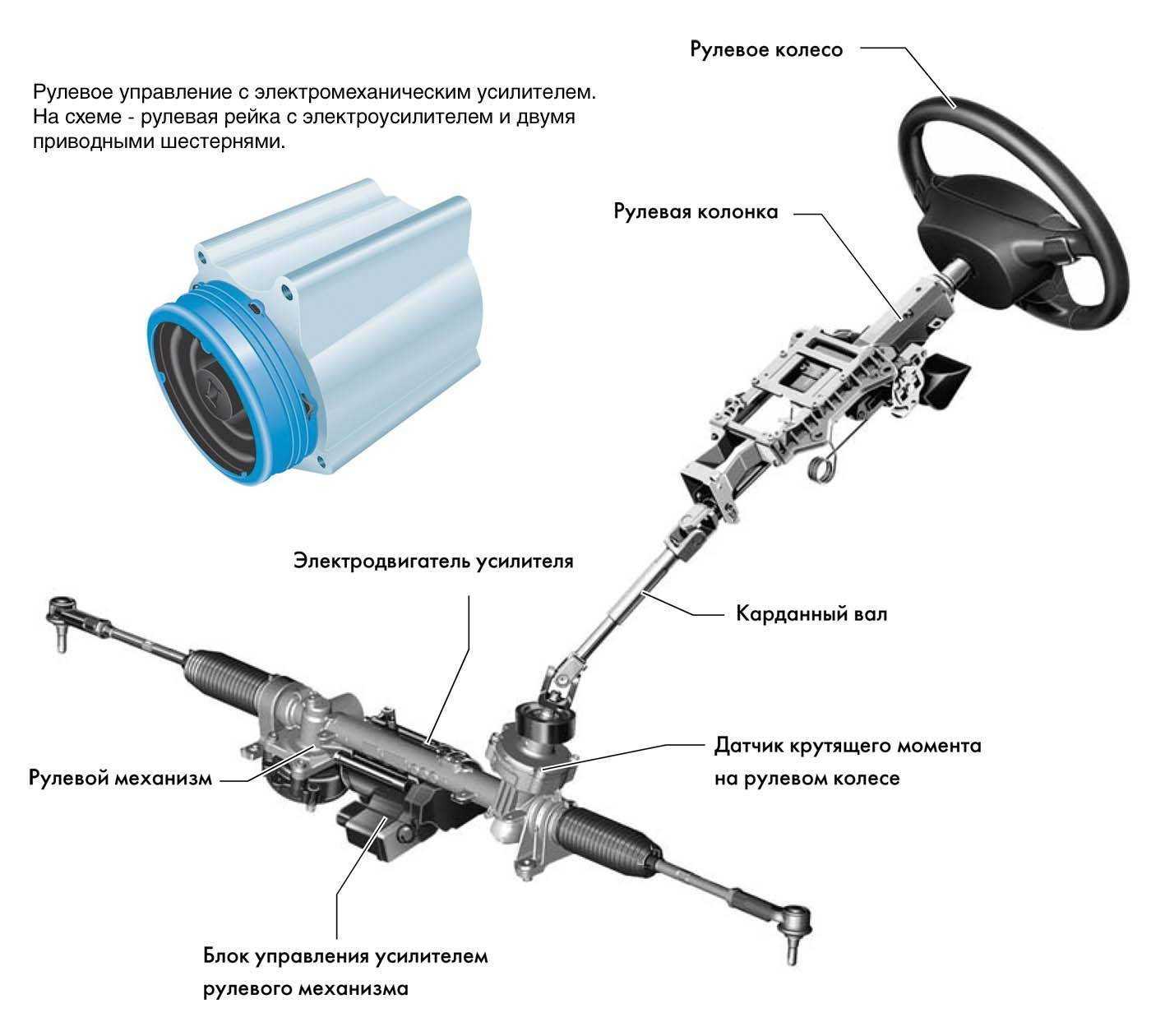

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

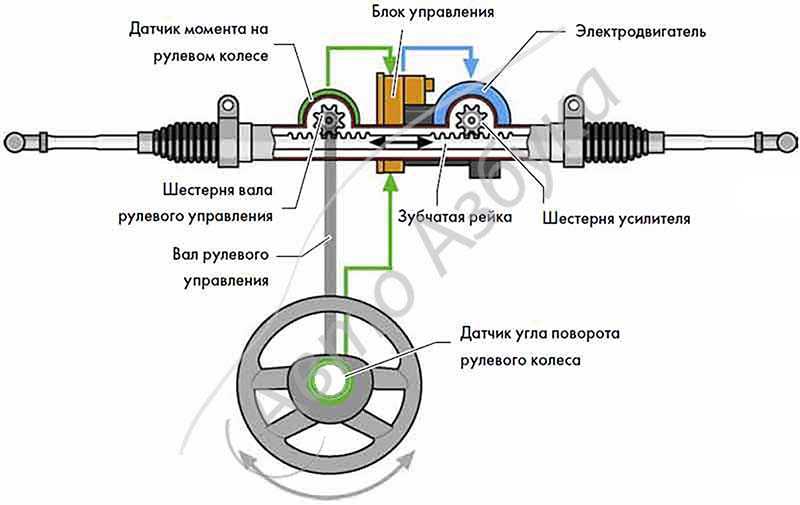

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.

Основные режимы

Электроусилитель руля имеет два основных режима работы. Они характеризуются скоростью, с которой движется транспортное средство. В первом режиме, при движении на низкой скорости, например, при парковке, когда требуется большая маневренность и рулевое колесо необходимо повернуть в крайние левое и правое положения, EPS прикладывает максимальное усилие к рулевому механизму для обеспечения «легкого руления». В этом режиме рулевое колесо можно поворачивать одним пальцем.

И наоборот, при движении на высоких скоростях рулевое управление становится «жестким», создавая эффект возврата колес в центральное положение. Это делается для повышения безопасности вождения.

Также имеются режимы, позволяющие удерживать автомобиль на дороге при сильном встречном ветре и при движении с колесами разной степени накачки. Эти режимы достигаются с помощью специальных настроек на блоке управления. В автомобилях бизнес- и премиум-класса наличие системы ESC позволяет реализовать опцию автоматической парковки.

Поломка электроусилителя

При поломке срабатывает сигнал ошибки, лампочка, которая оповещает водителя что, что-то не так. Это может быть сигнал о неисправности или предупреждение систем защиты. При долгом удержании руля в крайних положениях, нагревается обмотка, и защита отключает электроусилитель, во избежание поломки. Этим грешат водители любящие парковаться в неположенном месте и выворачивать руль в крайнее положение, дабы их авто не смогли эвакуировать.

Так же частой причиной отказа служит выход из строя датчика скорости. Тут поможет лишь полная замена его на новый.

В некоторых случаях стоит выполнить калибровку электроусилителя руля:

• развал-схождение;
• переход на новые диски;
• замена запчастей ЭУР либо самого ЭУР.

Настройка позволит выровнять руль в нулевом положении, без отклонений в стороны.

Назначение ЭУР и его особенности

Основная цель — снизить нагрузку на рулевое колесо, уменьшить усилие на руле и тем самым повысить точность управления. В англоязычной литературе это устройство называется EPS — Electric Power Steering, что буквально означает электрический усилитель руля.

Помимо сохранения возможностей используемого до сих пор EPS, функции устройства были расширены, поскольку электроника имеет несравненно лучшие характеристики рулевого управления, основанные на сигналах датчиков, обрабатываемых блоком управления. Это привело к появлению ряда преимуществ и новых функций:

• повышенная точность управления, электрические сигналы не имеют инерции, они гораздо точнее примитивов насосов и клапанов и имеют широкий диапазон измеряемых и силовых значений;
• Экономия топлива достигается благодаря тому, что гидравлический насос не работает постоянно, хотя его потребление переменное; электромотор вообще не потребляет ток, когда водителю не оказывается помощь;
• более высокая надежность благодаря отсутствию рабочей жидкости, требующей многочисленных уплотнений и меняющей свои свойства со временем, и меньшему количеству движущихся механических частей с присущим им износом;
• возможность адаптации и внешнего управления путем простого подключения соответствующих устройств помощи водителю и компонентов автономного вождения к интерфейсу;
• установка ранее недостижимого угла поворота и усилия на руле в зависимости от текущей ситуации;
• бесшумная работа;
• простота организации любого принципа обратной связи от управляемых колес к водителю.

В то же время, ESC имеет ограничения, поскольку питается от бортовой сети, которая не безгранична. Однако это не является проблемой для относительно легких автомобилей, если только автомобиль не является грузовиком.

Достоинства и недостатки

Как и в любом устройстве, у электроусилителя руля есть свои положительные и отрицательные стороны. К достоинствам ЭУР относятся:

• Повышение экономичности авто. ЭУР «не забирает» мощность силовой установки, а также включается в работу только при поворотах руля;
• Простота конструкции и меньшая металлоемкость;
• Компактность;
• Нет надобности в техническом обслуживании;
• Бесшумность;
• Возможность установки режима работы.

Благодаря этим преимуществам ЭУР и получил широкое распространение. Но и негативные стороны у усилителя руля этого типа тоже существенны. Из основных недостатков у него отмечается:

• Меньшая информативность (по сравнению с ГУР);
• Возможность сбоев в работе электронной части, что приводит к некорректной работе;
• Все составные части практически не ремонтопригодны, а стоимость ремонта тех узлов, которые все же ему поддаются – очень высокая;
• Невысокая мощность исполнительного механизма, из-за чего нет возможности применять ЭУР на ряде авто (внедорожниках, микроавтобусах, грузовиках);
• Вероятность отключения ЭУР при перегреве электродвигателя (случается при движении в тяжелых условиях, когда усилитель работает непрерывно).

В общем, электроусилитель руля является достойным конкурентом ГУР, и используется он все чаще, хотя вряд ли когда-то сможет полностью его заменить.

Снятие и установка электромеханического усилителя рулевого управления лада гранта

Принцип работы электроусилителя руля (эур)

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления. Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Типы усилителей руля

Конструкция гидравлического типа усилителя руля

Для того чтобы рулевое управление было более эффективным и комфортным, применяется усиление. Механизмы делятся на три типа:

Электроусилитель руля работает за счет электроэнергии и имеет довольно сложную структуру. ЭУР заметно улучшает динамику, маневренность, управляемость автомобиля, в некоторых случаях даже позволяет . Электроусилитель руля сегодня имеется не только в иномарках, как было еще десять лет назад, но даже в отечественных моделях, таких как . Купить его можно в любом автомагазине страны.

Принцип работы ГУРа заключается в перекачке гидравлической жидкости. Гидроусилитель отличается хорошей способностью смягчать удары, которые приходятся на руль во время скоростного движения по ухабистой дороге. Механизм тоже улучшает маневренность. Единственное, чем он может уступать электроусилителю, так это тем, что не экономичен, зато более эффективен и надежен. Пневматический усилитель — это современный вариант, еще редко встречающийся в автомобилях и тем более не встречающийся в отечественных проектах, хотя купить его можно уже сейчас в крупных автомагазинах.

Главные болячки ВАЗовских ЭУР

Этот легендарный российский автомобильный производитель совместно с предприятием «Авиаагрегат» из города Махачкала разработали электрический усилитель руля для автомобилей семейства Лада Калина, Приора.

Среди проблем можно выделить:

• механические поломки рейки;
• заклинивания рулевого механизма;
• чаще всего выходит из строя редуктор, из-за этого усилитель руля на модель Лада Приора калужский завод «Автоэлектроника» начал изготавливать вообще без редуктора;
• у таких изделий проявилась другая проблема в виде самопроизвольного вращения рулевого колеса при движении на небольших скоростях.

С другой стороны, дефекты таких изделий проявлялись чаще всего в результате особенностей эксплуатации авто по бездорожью. Несмотря на улучшение качества, АвтоВАЗ  выбрал в роли альтернативного поставщика электрических усилителей руля фирму из Южной Кореи Mando. Эти изделия зарекомендовали себя как наиболее качественные из тех, что устанавливались на модели Лада.

По словам водителя, попавшего в ДТП: на крутом повороте направо из-за отказа электрического усилителя у него вырвало из рук рулевое колесо. В результате машина поехала по встречной полосе. Свои претензии он адресовал заводу АвтоВАЗ.

Таким образом, несмотря на видимые проблемы, электрический усилитель является технологическим устройством, которое значительно облегчает управление автомобилем. Его конструкция, качество и надежность улучшается с каждым годом.

Мне нравится1Не нравится

Что делать, если отключился ЭУР?

Когда внезапно, при заведенном двигателе, рулевое колесо стало тяжелым и поворот с былой легкостью невозможен, это значит, что вышел из строя ЭУР. Можно заглушить и снова запустить двигатель автомобиля, проблема может исчезнуть, но помните, что это временное явление.

Желательно как можно скорее провести диагностику, ремонтные работы и восстановить работоспособность ЭУР.

Электроусилитель руля предназначен для облегчения водительской жизни. Он помогает вращать руль на парковке, не прикладывая больших усилий, в современных автомобилях предотвращает ДТП и облегчает управление автомобилем. Он надежнее и лучше гидроусилителя, но все же он ломается, хотя и реже. Разберем основные неисправности в работе электроусилителя и как они проявляются, чтобы быть готовым к затратам на ремонт.

Как работает электроусилитель руля

Чтобы разобраться в особенностях и принципе работы, нужно разобраться, как устроен электроусилитель руля. В его составе присутствуют:

1. электрический мотор;
2. система управления, включающая входные датчики, исполнительное устройство и ЭБУ (аббревиатура расшифровывается как электронный блок управления);
3. редуктор.

Основной задачей электрического двигателя, являющегося в большинстве случаев асинхронным, является приведение в движение ЭУРа. Применяются разные схемы установки электромотора: он может передает усилие на рулевую рейку или на рулевой вал (в последнем случае он встраивается непосредственно в рулевую колонку).

Первый способ применяется чаще, но тут тоже присутствуют разные варианты конструкции: усилитель руля возможен с параллельным приводом, когда усилие от электромотора передаётся шарико-винтовым механизмом, или с шестернями в количестве двух штук (крутящий момент на рейку передается первой из них от руля, второй – от электромотора).

Исправное функционирование электрического усилителя рулевого управления невозможно организовать без датчиков, фиксирующих крутящий момент, скорость и другие показатели.

Кратко принцип работы электроусилителя руля можно описать следующим образом:ЭБУ обрабатывает сигналы от датчиков, после чего подается сигнал на электродвигатель усилителя руля.

Более подробный принцип функционирования электроусилителя руля такой: при повороте руля торсионный вал скручивается, датчик крутящего момента передает данную информацию в электронный блок управления, обрабатывающего полученные сведения и соотносящего их с показаниями от других датчиков. В результате этого действия определяется усилие, которое следует приложить для облегчения человеку, управляющему автомобилем, задачи. Электромотор, получив сигнал, воздействует на рулевую рейку либо её вал.

Причины поломки усилителя

Довольно часто встречающейся причиной неисправности усилителя руля является неправильная работа датчика скорости. Замена и устранение неполадки обойдётся автовладельцу не дорого, да и произвести данную операцию можно самостоятельно. Чем выше скорость автомобиля, тем меньше работает усилитель, облегчая управление. В случае неисправности датчика усилитель считывает не правильную информацию и отключается. Такого вида поломку легко обнаружить. На приборной доске просто загорится лампочка ЭУР. Всё что вам будет необходимо, это произвести замену датчика скорости.

Ещё одна причина выхождения усилителя из строя, это неисправность самого усилителя. Решение данной проблемы будет не из дешёвых.

Что выбрать: гидроусилитель или электроусилитель руля?

Некоторые из наших соотечественников помнят, как тяжело давался руль на старых моделях, особенно на малых скоростях или же при старте, парковке, когда остановившуюся машину нужно было направить в какую-либо сторону. Сегодня, к счастью, таких проблем нет, все современные автомобили оснащаются усилителями руля, которые бывают гидравлические или электрические (ГУР, ЭУР). Чем они принципиально отличаются, и какие имеют плюсы-минусы относительно друг друга?

Что лучше гидроусилитель или электроусилитель руля

Конструкция

Принципиальные конструктивные различия видны даже из названий систем. Гидравлический усилитель работает благодаря насосу, приводящемуся в движение двигателем, который поддерживает в рулевой системе надлежащее давление. При малейшем повороте рулевого колеса какую-либо из сторон, гидропривод тут же подхватывает это движение, и начинает подталкивать рулевой вал в нужном направлении. При смене направления привод гидравлики также меняет усилие в другую сторону. Когда руль в нуле, то привод никуда не давит.

Электроусилитель руля в свою очередь состоит из, собственно, электромотора, который установлен на валу и двигает его, и различной электроники и датчиков, которые управляют электромотором. В зависимости от того, что просигнализирует датчик, который следит за малейшими поворотами рулевого колеса, электромотор мгновенно реагирует, и поворачивает вал в нужную сторону.

Различия между гидроусилителем и электроусилителем руля

Что лучше

Вопрос, наверное, некорректен в такой постановке, поскольку в разных ситуациях, для разных машин бывает предпочтительнее и тот, и другой вариант. ГУР считается более мощным устройством, которым можно оснащать мощные машины, полноразмерные внедорожники, а также грузовики. ЭУР экономичен, более компактен, конструкция имеет малый вес. Кроме того, ЭУР лишён всяких  канализационных (от слова канал) примочек гидравлики в виде различных шлангов, трубок, соединений, которые протекают, разгерметизируются, фильтры забиваются и так далее. Но ГУР дешевле в производстве, к тому же, его проще ремонтировать при выходе из строя, чем электроусилитель.

Какой усилитель руля выбрать

Что касается комфортности и различий при эксплуатации, то для водителя ЭУР покажется более отзывчивым, причём с электроусилителем можно даже регулировать степень отзывчивости на действия водителя, подстраивать её под себя. Именно поэтому ЭУР используется на всех автомобилях с системой беспилотного вождения. ГУР же может обеспечить водителю почти натуральную отзывчивость, дорога на руле чувствуется вся, просто гораздо легче. Ещё ГУР менее подвержен проблемам при тряске на плохой дороге. Электроусилитель же от сильной вибрации может легко прийти в негодность.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Поломка электроусилителя

При поломке срабатывает сигнал ошибки, лампочка, которая оповещает водителя что, что-то не так. Это может быть сигнал о неисправности или предупреждение систем защиты. При долгом удержании руля в крайних положениях, нагревается обмотка, и защита отключает электроусилитель, во избежание поломки. Этим грешат водители любящие парковаться в неположенном месте и выворачивать руль в крайнее положение, дабы их авто не смогли эвакуировать.

Так же частой причиной отказа служит выход из строя датчика скорости. Тут поможет лишь полная замена его на новый.

В некоторых случаях стоит выполнить калибровку электроусилителя руля:

• развал-схождение;
• переход на новые диски;
• замена запчастей ЭУР либо самого ЭУР.

Настройка позволит выровнять руль в нулевом положении, без отклонений в стороны.

Замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

Усилители рулевого управления, в случае с легковыми автомобилями, повышают комфортабельность вождения, на грузовиках же без них и вовсе не обойтись, поскольку управлять авто без такого оборудования очень затруднительно. Изначально на машинах использовался усилитель гидравлического типа (ГУР), в котором основную работу выполняла жидкость, находящаяся под давлением.

ГУР получил достаточно широкое распространение и до сих пор используется как на легковушках, так и на специализированной технике. Но у этого типа усилителя рулевого управления появился конкурент, причем достаточно серьезный — электрический усилитель (аббр. ЭУР, ЭУРУ).

Система активного рулевого управления AFS

При этом рычаг перемещает тягу вперед или назад, в зависимости от направления поворота, и поворачивает коромысло воздухораспределителя. Коромысло надавливает на шток, который, перемещаясь, торцом упирается в клапан и открывает его. При этом одна из полостей силового цилиндра (например, задняя) разобщается с атмосферой и соединяется через магистраль с воздушным баллоном. Воздух, поступая в силовой цилиндр, давит на поршень и перемещает его вместе со штоком вперед. Через двуплечий рычаг и правую тягу дополнительное усилие передается на рулевую трапецию, помогая поворачивать колеса (налево) и снижая усилие, необходимое для поворота, на рулевом колесе.

Рис. 2. Схема работы пневматического усилителя рулевого управления автомобилей КрАЗ-214 и КрАЗ-219

При повороте рулевого колеса в другую сторону включается второй кран воздухораспределителя, и поршень со штоком перемещаются в обратную сторону — колеса автомобиля поворачиваются в нужном направлении.

В пневматическом усилителе рулевого управления регулируют зазор между клапаном и штоком крана воздухораспределителя с помощью регулировочных винтов коромысла и затяжку пружины следящего механизма.

При неподвижно закрепленном с помощью специального болта коромысле регулировочные винты надо завернуть до момента касания конца штока с клапаном, а затем отвернуть обратно на 2,25 — 2,75 оборота и законтрить. Затяжка пружины следящего механизма должна быть такой, чтобы усилитель включался при приложении усилия к рулевому колесу 10—И кГ.

На автомобиле КрАЗ-257 также применено рулевое управление с пневматическим усилителем.

Читать далее: Уход за рулевым управлением и его неисправности

К

атегория: — Рулевое управление и тормозная система

Что лучше ГУР или ЭУР?

Все те, кто обучался вождению на «Копейке» или другом подобном ему немолодом авто не понаслышке знают, как сложно управлять траекторией движения машины, неукомплектованной усилителем руля, поэтому усилитель – определенно важная составляющая любого современного автомобиля. Вот только бывает она гидравлическая  (ГУР) и электрическая (ЭУР). Что лучше гидроусилитель или электроусилитель руля? – вопрос довольно спорный, чаще всего сводящийся к индивидуальным предпочтениям каждого, но это не значит, что на него нет четкого однозначного ответа. Ищите его ниже, а пока обо всем по порядку.

Что такое ГУР и ЭУР?

И ГУР (гидравлический усилитель руля), и ЭУР (электрический/электромеханический усилитель руля) – это автомобильное устройство, используемое в его рулевой системе для облегчения совершения поворотов руля. Только первый работает за счет высокого давления масла, которое и облегчает управление, а второй – при помощи электромотора.

Устройство и принцип работы гидроусилителя руля.

Основными составными элементами любого гидроусилителя руля являются:

1. бачок с гидравлической жидкостью (маслом);
2. насос;
3. трубопроводы высокого и низкого давления;
4. золотниковый распределитель;
5. рулевой механизм с сошкой.

Когда водитель поворачивает руль, насос, приведенный в действие ремнем от коленвала, под давлением в 50-100 атмосфер подает масло золотниковый распределитель. А тот уже, в свою очередь, отслеживая прикладываемые к рулю усилия, оказывает строго дозированную помощь в воздействии на колеса.

Устройство и принцип работы электроусилителя руля.

Основными элементами ЭУР принято считать:

1. электромотор;
2. бесконтактный датчик крутящего момента;
3. вал рулевой колонки и торсионный вал;
4. ЭБУ – электронный блок управления;
5. датчик положения ротора.

Взаимодействуют они следующим образом.

Когда водитель поворачивает руль, торсионный вал начинает скручиваться, что мгновенно замечает датчик крутящего момента и передает соответствующие данные на ЭБУ. Последний соотносит полученную информацию с данными других датчиков (оборотов коленвала и скорости), вычисляет необходимое компенсационные усилие и дает соответствующую команду электродвигателю, который в свою очередь и воздействует на вал рулевой колонки, облегчая вращение рулевого колеса.

Плюсы и минусы гидравлического усилителя руля.

Плюсы.

• Управлять автомобилем, укомплектованным ГУР одинаково комфортно на всех скоростях.
• Производство гидроусилителя руля менее затратно, поэтому транспортные средства, на которых он установлен, стоят заметно дешевле своих собратьев с ЭУР.
• Вся система ГУР довольно мощная, поэтому легко выдерживает любые нагрузки, а значит – может устанавливаться и на внедорожниках, и на грузовиках.

Минусы.

Зависимость от двигателя и постоянная трата части его мощности, даже при скоростном прямолинейном движении по трассе, когда необходимость в усилении прикладываемых к рулю усилий минимальна.
ГУР требует внимательной эксплуатации. К примеру, запрещено держать рулевое колесо в самом крайней положении более 5 секунд, так как это может спровоцировать перегрев масла в системе гидроусилителя и выходу последнего из строя

Важно всегда отслеживать уровень масла в системе, дважды в год производить его замену и т. д.
Более долгий отклик на действия водителя, нежели у ЭУР.
Громоздскость.

Плюсы и минусы электрического усилитель руля.

Плюсы.

• Экономичность: ЭУР включается только при повороте рулевого колеса, в то время как его оппонент – ГУР – работает постоянно, излишне расходуя и мощность двигателя, и запасы горючего.
• Имеет несколько режимов использования.
• Компактность: в сравнении с гидроусилителем, электроусилитель занимает в подкапотном пространстве очень мала места.
• Простота обслуживания.
• ЭУР одинаково хорошо работает и в жару, и в холод.
• Авто с электроусилителем имеет более острую реакцию на действия водителя при высоких скоростях, чем такое же авто, но с гидравлическим усилителем.

Минусы.

• Малая мощность, в связи с чем данный вид усилителя рулевого управления устанавливается только на легковые автомобили.
• При неблагоприятных условиях движения (например, развязшей грунтовой дороге), ЭУР может перегреваться и ненадолго (пока не остынет) выходить из строя.
• Очень дорогой ремонт.

Вывод.

Учитывая все  вышесказанное, а также то, что ЭУР был разработан после ГУРа с целью устранения недостатков последнего, можно сделать однозначный вывод – ЭУР лучше ГУРа. Ну, а если вы считаете иначе, значит, либо еще не катались на авто с электроусилителем, либо делали это в недостаточном объеме. Ведь вкусы – это чаще всего наши привычки, которые имеют свойство меняться, нужно лишь не бояться пробовать что-то новое.

Недостатки ЭУР

Система электроусилителя наряду с преимуществами также имеет несколько существенных недостатков:

• ЭУР не используют на грузовых автомобилях (недостаточно мощности электромотора);
• взаимодействие с большим количеством датчиков понижает надежность, возникают сложности с диагностикой и ремонтом;
• себестоимость адаптивных электроусилителей намного дороже традиционного ГУР;
• даже с учетом возможности гибкой настройки водители отмечают плохую обратную связь, усилие на руле не естественное, теряется связь с дорогой;

Примечательно то, что неисправность EPS может возникнуть совершенно неожиданно, проблема может быть плавающей (проявляться только во влажную погоду или после езды по плохой дороге). Результат — ремонт электроусилителей руля может быть затруднен, так как сложно определить причину даже после проведения углубленной диагностики.

С учетом таких минусов на более дорогих современных авто  достаточно часто вместо традиционного ГУР или ЭУР устанавливают электрогидроусилитель руля ЭГУР. Данное решение сочетает в себе основные преимущества гидравлики и электроники, позволяя значительно улучшить качество рулевого управления.
