Неисправности стартера lada kalina, неисправности стартера

Все особенности стандартной схемы

Читатель удивится, но схема здесь будет не одна. Самый сложный вариант показан ниже.

Схема с добавочным реле стартера

Обратите внимание: реле К2 вовсе не является «разгрузочным». Через контакты замка течёт значительный ток, а реле К2 можно назвать «блокирующим»: когда оно не срабатывает, стартер не крутит

Зачем это нужно, подумайте сами.

Схема, показанная выше, используется с инжекторными моторами объёмом 1,6 л. Может встречаться и другой вариант – более простой.

Схема без добавочного реле

Здесь блокирующего реле нет. Ток идёт к втягивающему реле с контакта 50. Простой вариант схемы характерен для авто ранних лет выпуска. Что относится ко всему семейству «Десяток», включая и хэтчбеки. То есть, встречается интересное сочетание: модель – ВАЗ-2112, а стартер будет крутить даже при отсутствии всех реле и ЭБУ!

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле). Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!

Основное реле находится в добавочном блоке. Он расположен под печкой справа. Дополнительное реле размещено в главном блоке (см. фото). Впрочем, оно может отсутствовать.

Свечи зажигания

Если с электронной начинкой все в порядке, следует искать проблему в свечах. Часто, а особенно зимой, свечи зажигания заливает.

Компрессия в двигателе на морозе не соответствует нормам, поэтому мотор может запускаться не сразу. Часто залитие свечей происходит из-за разряженного аккумулятора, который не в силах дать нормальную искру. Если не , причины также могут быть в проводке, либо самих свечах. Наиболее простой способ для просушивания свечей – нажать газ в пол и прокрутить мотор стартером два и более раз. Зачастую, после этого автомобиль заведется. Если это не помогло, то для более тщательного просушивания следует демонтировать свечи, затем очистить их, проверить зазор, а затем просушить феном или в духовке.

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Последовательность действий при разборе стартера

Часто выходят из строя следующие элементы:

Приступаем к разбору: выкручиваем гайки, снимаем наконечник привода. Далее извлекаем втягивающее реле, прижимную пружину, якорь.

Отделяем корпус от крышки, предварительно выкрутив пару болтов. Извлекаем якорь вместе со щеткодержателем и крышкой.

Извлекаем планетарный редуктор, три сателлита, каучуковую заглушку. Аккуратно отверткой поддеваем рычаг привода (вилку), изымаем ее. Снимаем стопорное кольцо, выдавливаем обгонную муфту. Завершаем демонтаж съемом подшипника.

Приступаем к чистке, мойке составных элементов для удобства проведения дефектовки.

Проверяем обмотку якоря на ней не должно быть обугливания;
Поверхность шейки вала должна быть гладкой, без царапин;
Оммометром замеряем сопротивление сердечника, обмотки;
Концы обмотки должны быть надежно припаяны к ламелям.

Проанализировав состояние отдельных элементов, принимаем решение о рациональности их замены, восстановления. Собираем механизм в обратной последовательности.

При условии соблюдения алгоритма, качественной сборки ресурс эксплуатации стартера 55 – 65 тыс. км. Обязательная плановая профилактика ПУ Лада Калина через 15000 км.

Калина не желает заводиться, но ее стартер все же крутится

Первое что следует проверить, имеет ли ваша Калина в баке топливо. Посмотрите на соответствующий указатель, располагающийся на панели. Если стрелка у нуля, то необходимо залить горючее.

Когда бензин в Калине есть, со стартером все в порядке (он крутится), но мотор молчит, то возможны такие варианты:

разряжен аккумулятор;
окислились клеммы;
плохо соединены разъемы цепи управления двигателем.

Иногда виновником оказывается коленвал. Из-за повреждений, деформации, выпадения вкладышей подшипников, замерзания масла и прочего, он может утратить способность легко вращаться. Несколько реже в Калине заклинивают насос ОЖ или генератор. Проверьте все указанные элементы и при необходимости их замените.

Когда стартер на Калине крутит, но авто не хочет заводиться, то есть вероятность, что порвался ремень ГРМ или же сломано несколько зубцов на нем. Поднимите крышку привода и осмотрите названный элемент.

Проблемы с газораспределением. Убедитесь, что метки, установленные на коленвале, располагаются правильно. В противном случае откорректируйте их положение.

Мешать запуску мотора может сбой программы бортового компьютера, неисправность его цепей либо отдельных датчиков. ЭБУ будет показывать определенную ошибку

Прежде всего, обратите внимание на те устройства, что отслеживают работу коленвала, и температуру тосола. На самом контроллере проверьте напряжение. Также есть риск, что у Калины сломался РХХ, либо возникли неполадки с его цепью

Регулятор холостого хода проверяют так:

Также есть риск, что у Калины сломался РХХ, либо возникли неполадки с его цепью. Регулятор холостого хода проверяют так:

заведите силовую установку;
немного надавите на газ.

Если мотор заработал, но отключился после отпускания упомянутой выше педали, то проблема кроется в датчике РХХ. Его придется менять на работоспособный.

Иногда все оказывается гораздо проще, к примеру, может перегореть предохранитель или сломаться защищаемое им реле управления. Данные элементы находятся в монтажном блоке. Испорченные заменяются на исправные.

Также бывает, что сгорает предохранитель (или реле) бензонасоса. Действуйте в этом случае аналогичным образом. В обязательном порядке выясните, что привело к их отказу. Возможно, где-то возникло короткое замыкание.

Реже выходит из строя сам топливный насос. В этом случае при включении зажигания вы не услышите шум его моторчика. Если предохранители и реле в порядке, то придется менять помпу.

Другие проблемы, связанные с системой подачи горючего:

засорение фильтров;
замерзание воды в топливной рампе;
повреждение патрубков;
отказ регулятора давления.

Каждый элемент необходимо тщательно осмотреть, прочистить или при нужде – заменить на исправный. На перечисленные выше неполадки указывает один общий симптом – снижение давления горючего. Пока неполадку не устранят, мотор не будет заводиться.

Если ничего из изложенного не помогло, то обратите внимание на форсунки и их электрические цепи. Обязательно проверьте, нет ли обрыва в катушках. Поврежденные придется менять

Поврежденные придется менять.

Не следует исключать, что во впускной тракт попадает воздух. Проверьте, герметичны ли стыки шлангов, хорошо ли держат хомуты. Попробуйте завести двигатель, отключив вакуумный усилитель тормоза.

Как и почему “глючит” иммобилайзер

На этой теме остановимся немного подробней. Все дело в том, что контроллер ЭБУ на данной модели находится под радиатором отеплителя. В моделях второго поколения контроллер перенесли.

Первым делом, при воздействии жидкости выгорает выходной ключ. Чип можно перепаять, но после таких ремонтов проблемы уйдут буквально на два месяца, а затем снова появятся. Потребуется замена радиатора печки. Если эта проблема есть, то специалисты рекомендуют устанавливать новый контроллер между перегородкой моторного отсека и печкой.

Теперь об имобилайзере – в автомобилях «Калина» производитель устанавливает иммобилайзеры АПС-6. В очень редких случаях эти устройства выходят их строя сами по себе. Зачастую, проблема скрывается в проводке или в пульте управления. Корпус брелока скрепляется одним саморезом – винт бывает перезатянут, либо недозатянут. На микросхеме дистанционного устройства появляется трещина между контактами транспондера. В этом случае, если “Калина” не заводится, поможет только запасной или обучающий ключ, либо замена ПДУ.

Иммобилайзер проверен и никаких сигналов тревоги не подает, однако двигатель все равно не хочет заводиться. Еще одна причина такого поведения – это стартер. Заметить неполадку в работе стартера просто – не будет слышен характерный звук заводящегося мотора. Механизм просто не крутится, а значит и двигатель не сможет завестись. Здесь все понятно – нужно снимать и проверять стартер.

Если «Калина» не заводится, стартер не крутит, то первой причиной может быть аккумулятор. Он может быть банально разряжен. Если лампочки в салоне и на приборной панели не горят, водитель сможет это сразу заметить. Однако часто бывает, что все в порядке, а стартер все равно не работает. Для диагностики включают дальний свет и выходят из машины. Тусклый свет фар – дело в аккумуляторе. Он разряжен, но только до критического уровня, когда мощности не хватает, чтобы прокрутить стартер.

Если “Калина” не заводится, стартер не крутит, лучшим выходом из этой ситуации будет зарядка аккумулятора. Но если фары в режиме дальнего света горят ярко и не собираются тускнеть, тогда придется искать причину в другом месте.

Проблемы со стартером, способы их решения на Лада Калина

Неисправности делят на две категории по природе из возникновения:

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

Медленное проворачивание ротора;
Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
Стирание щеток;
Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

наличие заряда в аккумуляторной батарее;
фиксацию клемм на контактах АКБ;
целостность электрической проводки на участке от АКБ до ПУ;
исправность работы сердцевины замка зажигания.

Механические

Отсутствие проворачивания коленвала при работающем ПУ. В большинстве случаев проблема в неисправном кольце, рычаге обгонной муфты. Реже дефекты маховика, прижимной пружины.

Слышен металлический скрежет при работающем ПУ — зубья маховика изрядно подносились, стерлись, обрывы.

Наиболее распространенная поломка — продолжение вращения ПУ после запуска мотора. Причина:

заедание, заклинивание пружины, не заводится стартер;
залипание контактов;
дефект реле;
заклинивание приводного вала;
износ подшипника.

Типичные признаки нестабильной работы

пусковое устройство запускается но не с «первого раза». Причина: подгорание контактной платы тягового реле;
ПУ проворачивается, но с большим трудом. Причина: износ щеточного узла, выработка подшипника;
Задержка выхода вала из зацепления. Причина: износ зубьев вала, бендикса.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

Стартер. Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля

Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера

Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

неисправная проводка;
стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

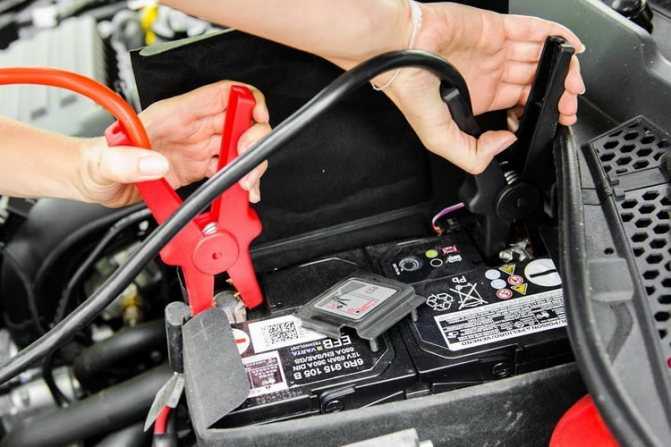

Разрядился аккумулятор

Система электропитания автомобиля во многом зависит от исправности аккумуляторной батареи. Чтобы поддерживать его в рабочем состоянии, необходимо соблюдать ряд требований и указаний. Если же, в силу каких-либо причин, уход за АКБ не производился, то рано или поздно, такое халатное отношение «аукнется» владельцу.

Наиболее выраженными симптомами неисправной АКБ являются:

слабая яркость ходовых огней;
затухание звукового сигнала;
наличие красного/белого индикатора на крышке АКБ;
отклонение стрелки бортового амперметра в сторону заряда при замыкании цепи стартера;
наличие сульфатации клемм АКБ.

Все эти признаки, так или иначе, сигнализируют о том, что АКБ нуждается в диагностике. Для начала следует проверить уровень и плотность электролита. После этого АКБ нужно зарядить при помощи зарядного устройства. Если АКБ старенький, зарядку следует производить на предельно низких значениях зарядного тока.

Во время этой процедуры крышки банок АКБ должны быть сняты. На протяжении всего времени зарядки необходимо убедиться в отсутствии саморазряда АКБ. Случается так, что во время зарядки одна или несколько банок начинают «закипать» раньше остальных. Такое явление указывает на то, что батарея, ввиду ненадлежащего ухода, исчерпала свой ресурс.

Почему стартер не реагирует на поворот ключа зажигания

После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.

Схема включения зажигания

Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:

контактной группе замка зажигания;
сигнализации и иммобилайзере;
управляющем реле;
проводке от управляющего реле до стартера;
втягивающем реле стартера.

Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.

При появлении любых проблем с запуском в первую очередь убедитесь, что АКБ имеет достаточный уровень заряда! При разряде, остаточного тока и напряжения в 8–10 вольт может хватить для включения ЭБУ и приборной панели, но недостаточно для питания стартера. При подаче питания на стартер втягивающее реле может издавать серию коротких щелчков, так как силы тока не хватает для полного преодоления силы пружины соленоидом.

Стартер не работает от ключа зажигания: причины

Проблема	Причина неисправности
Неисправен мотор стартера	Электромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора.
Неисправна цепь от замка зажигания до втягивающего реле стартера	Обрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации.
Повреждение замка зажигания (деформация личинки)	Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа.
Электрическая неисправность контактной группы замка зажигания	Образовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части.
Блокировка запуска установленной сигнализацией	Скачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы.
Неисправность/раскодирование иммобилайзера	Перепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком.
Выход из строя втягивающего реле	Перегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле.
Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКПП	Датчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер.
Поломка реле стартера	Если реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле.
Плохой контакт “+” от АКБ на стартере	Клемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций.
Плохой контакт массы на клемме АКБ, кузове авто или моторе	Вследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера.

Как проверить катушку на пробой

Проверить пробой катушки зажигания можно одним из 5-ти способов, но как правило, рядовой автовладелец имеет возможность воспользоваться лишь тремя из них. Первый — визуальный осмотр, ведь часто место пробоя бывает заметным на глаз; второй проверка мультиметром, а третий, причем самый надежный быстрый метод, если визуально ничего не заметно — использовать простейший тестер системы зажигания (его легко сделать своими руками).

Диагностика системы зажигания

Рекомендации по диагностике системы зажигания (свечи, провода, катушки, модуль). Инструкция как производится проверка узлов зажигания автомобиля своими руками Подробнее

Для проверки работы системы зажигания в первую очередь имеет смысл воспользоваться программой для считывания ошибок из ЭБУ. Обычно в таких случаях он показывает ошибки из групп P0300 и P0363, указывающие на пропуски зажигания в каком то из цилиндров. Однако учтите, что в данном случае ошибки могут быть вызваны не только неисправными катушками или свечными наконечниками. Поэтому для того, чтобы убедиться, что неисправность именно с одной из них, имеет смысл переставить проблемный узел на другой цилиндр, стереть ошибки из памяти ЭБУ и провести диагностику снова.

Если проблема именно в катушке (речь именно об индивидуальной), то ситуация с ошибками повторится, но с указанием уже другого цилиндра. Правда когда это именно пробой катушки, причем такой что появляются пропуски, то вы и так сможете понять по троению двигателя, увидеть глазом пробитую дорожку изолятора или даже услышать ухом характерное потрескивание. Иногда в темное время суток, кроме треска, можно также увидеть появляющуюся искру.

Визуальный осмотр

Следующий способ, как определить пробой катушки зажигания — ее демонтаж и визуальный осмотр. Как показывает практика, на корпусе катушки обычно не сложно найти тот самый «путь» пробоя, по которому «шьет» искра

Или же стоит обратить внимание на сколы, выбоины, нарушение геометрии в корпусе катушки, которых раньше не было

Замер параметров

Есть два обязательных метода проверки состояния катушки зажигания — проверка «на искру» и проверка сопротивления изоляции обеих обмоток (низкого и высокого напряжения). Для измерения параметров понадобится рабочая свеча зажигания и мультиметр с возможностью замера сопротивления изоляции. Но надежнее всего воспользоваться тестером генерации искры, только с небольшой доработкой, чтобы можно было водить проводником по корпусу катушки и искать то слабое место изоляции, которое пробивает.

Самодельный тестер искры

Самый интересный и надежный метод, как проверить пробой катушки зажигания, заключается в использовании специального самодельного пробника. Он помогает когда визуально дефект не видно, проверка сопротивления обмоток проблемы не выявила, а возможности воспользоваться осциллографом нет. Для изготовления искрового тестера вам понадобится:

Последовательность процесса изготовления состоит из следующих шагов:

Как определить пробой катушки зажигания тестером искры

После того, как был изготовлен самодельный тестер по поиску места пробития, непосредственно процедуру необходимо выполнять по следующему алгоритму:

Поиск пробоя с помощью самодельного тестера

Метод проверки является простым и универсальным. С его помощью можно не только найти место, где искра “шьет” по корпусу, но и определить общее рабочее состояние непосредственно катушки зажигания.

Делается это путем регулирования зазора между электродом свечи и проволокой на поршне шприца. На начальном этапе устанавливается минимальный зазор со значением около 1. 2 мм и постепенно увеличивается. Значение зазора, при котором пропадает искра зависит от объема двигателя, типа и состояния системы зажигания и прочих факторов. В среднем же для двигателей с объемом около 2 литров и менее расстояние, при котором должна пропасть искра составляет около 12 мм, однако это условно. В целом же при проверке всех индивидуальных катушек зажигания можно попросту сравнить их работу между собой и выявить неисправный элемент при его наличии.

Модуль зажигания

Ниже подробно описывается устройство модуля зажигания, признаки его неисправности, так же способы проверки для диагностики данной детали самостоятельно.

Устройство МЗ

Модуль зажигания представляет собой квадратную деталь внутри, которого находятся две катушки. Они представляют собой, обмотки из медной проволоки внутрь которых помещен стальной сердечник. Каждая катушка отвечает за работу двух цилиндров.

МЗ имеет вторичную и первичную обмотки, предназначенные для повышения напряжения, которое необходимо для образования мощной искры и воспламенения топливной смеси в камере сгорания.

Признаки неисправности МЗ

Модуль зажигания Калины имеет несколько типичных симптомов неисправности, таких как:

Троит двигатель автомобиля;
Рывки при движении;
Потеря мощности;
Тяжелый запуск двигателя;
Загорается «CHECK ENGINE»;

Чаще всего при обрыве одной из обмоток модуля зажигания из строя выходят сразу два цилиндра, так как они работают попарно. Если в автомобиле отказало сразу два цилиндра, то это явный признак поломки модуля зажигания.

Оценка внешнего состояния

Необходимо демонтировать модуль и провести его тщательный осмотр. На нижней части не должно быть каких-либо сколов, пробоев и т.п. повреждений. На верхней части, куда одеваются высоковольтные провода, не должно быть ржавчины, следов коррозии, а так же каких-либо сколов. Если внешне МЗ выглядит хорошо, то можно приступать к проверке мультиметром.

Проверка мультиметром производится путем замера сопротивления катушек и напряжения на цепи питания модуля зажигания. Данный способ поможет оценить состояние модуля, а так же его исправность.

Сначала необходимо проверить целостность цепи управления МЗ. Выставляем на приборе переключатель на измерение постоянного напряжения в диапазоне 20В. Включаем зажигание на автомобиле и подключаем щупы прибора к первым двум контактам на разъеме (как показано на фото). Прибор должен показать наличие напряжения в диапазоне от 11 до 13 Вольт.

Проверка цепи питания МЗ

Далее приступаем к проверке непосредственно модуля. Для этого выставляем переключатель прибора на измерение сопротивления в диапазоне до 200 Ом. Подключаем щупы прибора к выводам модуля, а именно к 1-3, 2-4 (как показано на картинке). Сопротивление на приборе должно быть не более 5 Ом

Проверка сопротивления обмотки

Следующим этапом будет проверка сопротивления на входе модуля зажигания. Для этого так же требуется установить переключатель мультиметра на измерение сопротивление в диапазоне 200 Ом. Щупы мультиметра необходимо подключить к крайним контактам модуля, прибор должен показать сопротивление не более 5 Ом.

Проверка сопротивления обмотки

Если в первом и втором случае замера сопротивления прибор показывает бесконечность, то есть единицу, это означает что обмотка катушки находится в обрыве и, следовательно, она неисправна.

Система пуска

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Покупка новых проводов

Советы по замене свечей зажигания на уаз патриот с двигателем евро 4

В данном разделе опишем, какие высоковольтные провода лучше на Калину приобрести в автомагазине. Штатные провода от универсальные детали от «АвтоВАЗ» обойдутся приблизительно в 500-600 рублей. В комплекте 4 штуки. Комплектующие для «Калин» ранних годов выпуска дешевле — около 400 рублей. Высоковольтные провода Калина 8 кл. на 50-70 рублей дешевле.

В продаже имеются провода сторонних производителей, в том числе иностранных. Например, провода марки «HUCO» отличаются увеличенным изоляционным слоем и стоят, соответственно, дороже — около тысячи рублей. Полный жгут проводов зажигания на «Калину» стоит в онлайн-магазинах около пяти тысяч рублей.

В среде «калиноводов» популярны «высоковольтники» марки «SLON». Эти изделия отличаются пластичностью, стойкостью к изломам и, в целом, имеют больший ресурс в сравнении с заводскими комплектующими при конкурентной цене — около 700 рублей.

Что делать не заводится Лада Калина

Стильный кроссовер Калина

Немало времени прошло с той поры, как АвтоВАЗ объявил о запуске в продажу нового проекта под названием Лада Калина. Грандиозная реклама и надежда на светлое будущее сделали свое: миллионы россиян из патриотических чувств решили выбрать отечественную Калину, отбросив многочисленные проекты «Рено», «Фольксваген» и прочих заводов, позиционирующих надежность и качество. Но радость была недолгой.

Уже в первые месяцы Калина проявила себя не с самой лучшей стороны, показав капризный нрав. И получилось, что хозяева Калины стали больше времени проводить в гараже за ремонтными работами, нежели в поездках. Инженеры знают свои недоработки и всеми способами стараются избавиться от них в каждом следующем поколении авто, придумать что-то, чтобы увеличить процент надежности машины.

Но результаты почему-то пока мало заметны. По-прежнему автомобиль не может порадовать выносливостью и износоустойчивостью. Самой неприятной проблемой является то, что время от времени не заводится Калина. Чтобы вернуть машине работоспособность, необходимо выяснить причины возникновения неисправности, а их немало. Итак, попробуем разобраться, почему Лада не завелась.

Что в итоге

Как видно, схема стартера предполагает два типа реле: втягивающее реле и реле в цепи управления. При этом проверку проще начать с реле в цепи, после чего дальше проверяется тяговое реле. В любом случае, комплексная диагностика позволяет определить неисправный элемент, после чего удается качественно устранить поломку.

Напоследок отметим, что если стартер не реагирует на ключ зажигания или стартер щелкает, но не крутит, на любом автомобиле (в том числе и на Лада Калина) необходимо предварительно изучить схему стартера, после чего рассмотренными выше методами проверять все потенциально неисправные элементы.

Такой подход позволит быстрее локализовать неисправность и зачастую упрощает ремонт. Кстати, обычно реле не ремонтируют, а сразу меняют, так как в случае с ВАЗ стоимость подобных деталей вполне доступна. Что касается самой замены, как правило, даже автолюбители без большого опыта вполне способны заменить реле стартера в цепи или втягивающее реле стартера своими руками в условиях обычного гаража.

На автомобиле установлен стартер типа 5702.3708*, который представляет собой четырехполюсный электродвигатель с возбуждением от постоянных магнитов, оборудованный приводом включения и тяговым реле.

* На часть автомобилей может быть установлен стартер BOSCH0001108203

Вал якоря передает вращение на вал привода через планетарный редуктор. Планетарные шестерни редуктора вращаются на игольчатых подшипниках.

Привод стартеров состоит из ведущей шестерни и обгонной муфты. Привод может передвигаться по спиральным шлицам вала привода.

Тяговое реле установлено на корпусе электродвигателя и предназначено для дистанционного коммутирования большого тока, потребляемого стартером при запуске двигателя, и механического соединения привода стартера с зубчатым венцом маховика двигателя. Катушка реле имеет две обмотки, втягивающую и удерживающую.

Детали стартера: 1 — гайки крепления задней крышки; 2 — задняя крышка; 3 — винты крепления щеточного узла; 4 — пружины щеток; 5 — щеточный узел; 6 — статор (с магнитами); 7 — якорь; 8 — упорная шайба; 9 — опора вала якоря; 10 — центральная шестерня редуктора; 11 — планетарные (сателлитные) шестерни редуктора; 12 — вал привода; 13 — внешняя шестерня редуктора с внутренними зубьями; 14 — уплотнительное кольцо; 15 — опора вала привода; 16 — упорная шайба; 17 — стопорное кольцо вала привода; 18 — стопорное кольцо муфты рычага привода; 19 — шайба; 20 — муфта рычага привода; 21 — опора рычага привода; 22 — рычаг привода; 23 — привод; 24 — кольцо ограничения хода привода; 25 — запорное кольцо ограничителя; 26 — тяговое реле стартера; 27 — винты крепления тягового реле; 28 — возвратная пружина; 29 — сердечник тягового реле; 30 — передняя крышка; 31 — стяжные шпильки

Обгонная роликовая муфта привода передает вращение только в одну сторону от стартера на маховик. После запуска двигателя, когда обороты коленчатого вала резко возрастают, муфта предохраняет стартер от разрушения.

После того как водитель отпускает ключ выключателя (замка) зажигания, на вывод тягового реле перестает поступать управляющее напряжение; электромагнитное поле, удерживающее якорь, исчезает. Рычаг привода под воздействием пружины перемещает привод стартера назад и выводит ведущую шестерню из зацепления с венцом маховика. Одновременно с этим размыкаются силовые контакты, подающие ток к обмоткам двигателя стартера.

Стартер — самый мощный потребитель электрической энергии на автомобиле. При запуске двигателя ток, потребляемый стартером, может достигать более 400А Поэтому все электрические соединения между аккумуляторной батареей и стартером должны иметь надежный контакт.
