Снятие и замена стартера на калине 2 своими руками, фото и видео

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 – 2013

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Вороток под торцевую насадку

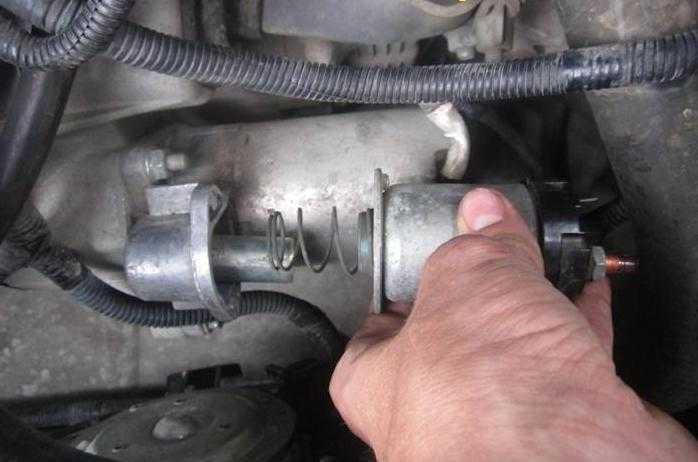

• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Гаечный ключ накидной прямой 8 мм
• Отвертка крестовая средняя
• Отвертка плоская малая (2 шт.)
• Молоток большой
• Тиски
• Омметр
• Пассатижи
• Раздвижные пассатижи
• Выколотка из мягкого металла

Детали и расходники:

• Деревянный брусок
• Смазка ШРУС-4
• Металлическая пластина (2 шт.)
• Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

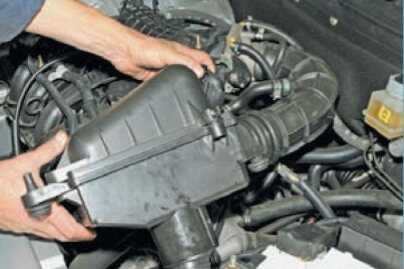

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

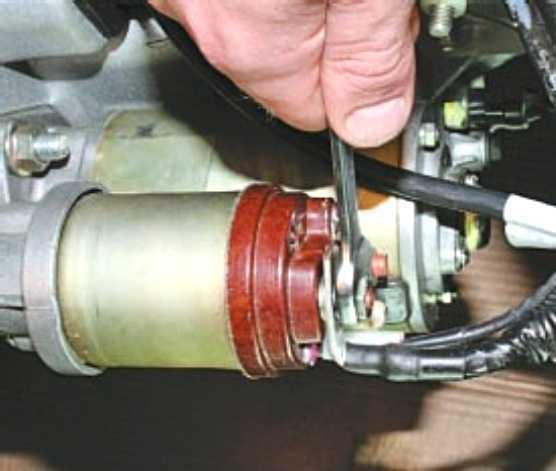

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

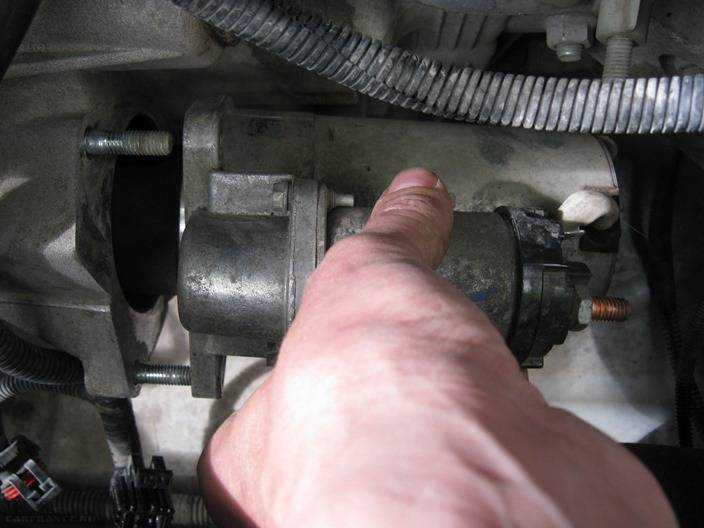

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

В статье не хватает:

• Качественных фото ремонта
• Фото деталей и расходников
• Фото инструмента

Как избавиться от лишних деталей

Под капотом «Калины-2» легко найти модуль воздушного фильтра, который препятствует доступу к нужному нам узлу. Этот модуль необходимо отодвинуть в сторону, но сначала надо отсоединить рукав воздухозаборника.

Чёрная коробочка – модуль фильтра

Сам рукав, прикреплённый к нижней части модуля, просто вытягивают по направлению «влево». Весь процесс выглядит так:

Вынимаем рукав из патрубка

На всякий случай, приводим чертёж рассматриваемого узла:

Конструкция модуля фильтра

На рисунке отмечен разъём, установленный на модуле сверху. Штекер от этого разъёма тоже предварительно отключают, но прежде, снимают минусовую клемму с АКБ. Зачем так делать, мы рассматривали раньше. Получается, подготовительных действий будет три: отключение клеммы АКБ, демонтаж рукава со стороны фильтра, отключение штекера.

Теоретически, замена стартёра выглядит проще, если рукав воздуховода отсоединить с двух сторон (на Калине 2 он закрывает шляпки крепёжных винтов). Данное утверждение проиллюстрировано рисунком:

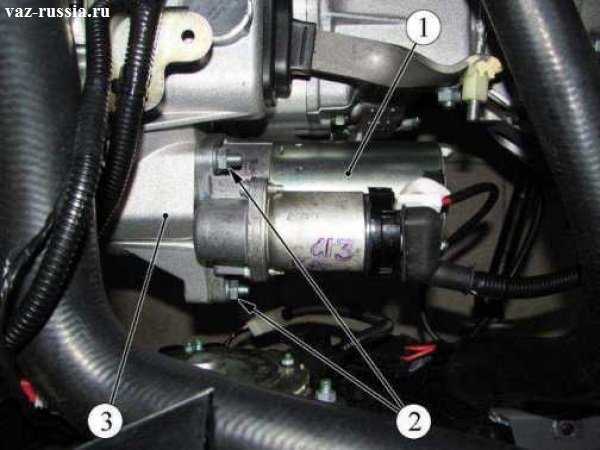

Стартёр двигателя а/м Калина-2/Гранта

Доступ к гайкам «2» у нас будет, а вот к шляпкам винтов придётся тянуться. Впрочем, ничего особенного тут нет. А сейчас, снимем пластиковый модуль с фиксаторов:

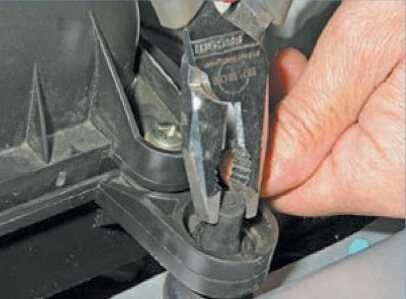

Три резиновых фиксатора удерживают модуль фильтра

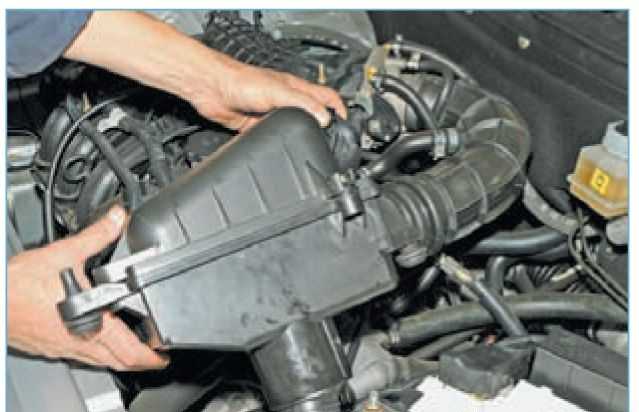

Выполнив все рассмотренные действия, модуль можно отвести в сторону.

Последнее действие перед демонтажём стартёра

Оригиналы, аналоги, артикулы и цены

Первые модификации Лада Калина оснащались пусковым устройством с каталожным артикулом «21120-3708010-00» (КЗАТЭ). Он фиксировался к стенке блока тремя гайками.

После выпуска Лада Калина с тросовым управлением КПП способ фиксации ПУ изменился на винтовой.

Оригинальные индексы:

• 21120-3708010-00;
• 21901-3708023-00;
• 21120-3708045-00 (КАТЭК, КЗАТЭ, ЗиТ);
• 21901-3708051-00 (VALEO) (8 клапанов);
• 21902-3708056-00 (VALEO) (16 клапанов).

Для автоматического типа КПП: Jatco – 21902-3708135-00.

Стоимость ПУ варьируется в зависимости от модификации. Базовая цена от 3100 рублей. На модели с новым типом фиксации от 3400 – 3500 рублей.

Зарубежные аналоги по качеству не лучше отечественных. Стоимость на 10 – 15% дороже. Производители: Blue Print, Bremi, Febi, Bilstein, Fenox, Glaser (см. фото).

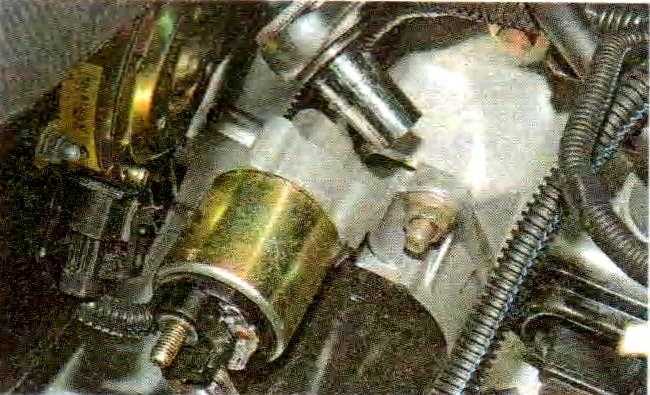

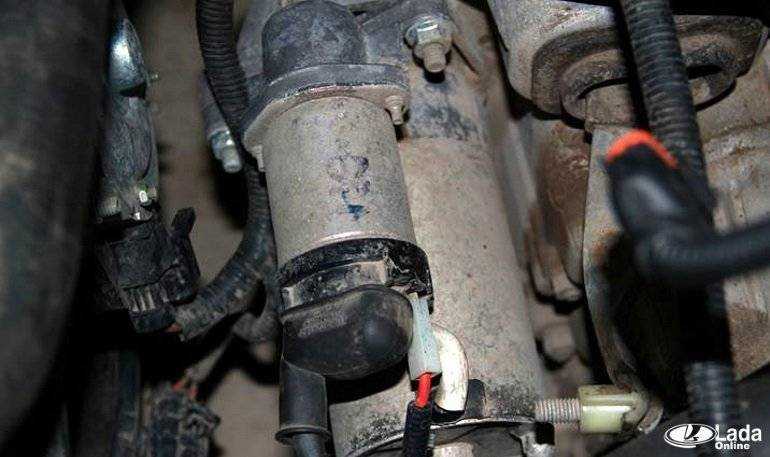

Где установлен стартер в автомобиле Лада Калина

Многие автолюбители задаются вопросом: где находится стартер. Как и во многих других марках, ПУ установлен в моторном отсеке, зафиксирован с торца блока со стороны маховика.

Проблема с замком зажигания

Работа некоторых устройств бывает сопряжена с частым перемещением рабочих элементов. Эта функциональная особенность приводит к их повышенному механическому износу. К таким устройствам можно отнести и замок зажигания.

В процессе длительной эксплуатации его рабочие элементы в какой-то момент могут перестать выполнять свои функции. Вызвана такая неисправность, в первую очередь, плохим прижатием контактной группы. Это приводит к тому, что двигатель никак не отзывается при замыкании цепи стартера.

Проблема с замком зажигания может выражаться следующим образом:

• перебои в работе контрольных индикаторов;
• рулевой вал не выходит из блокировки.

Ремонт контактной пары не требует высокопрофессиональных навыков. Его можно произвести самостоятельно. На изношенную поверхность, как правило, напаивают слой олова, и замок ещё служит верой и правдой достаточно длительное время.

Самые распространенные проблемы

Теперь разберемся с самыми распространенными причинами того, почему может не заводиться двигатель в Ладе Калина:

1. Иммобилайзер. Первой и самой распространенной причиной того, почему не запускается двигатель, является выход из строя иммобилайзера. Такую проблему привести в порядок несложно – стоит заменить его. Однако все бы хорошо, если в этой проблеме не было своих нюансов. Если иммобилайзер начал подавать звуковой сигнал и моргать лампочкой – садитесь и изучайте матчасть.

В руководстве по эксплуатации и обслуживанию автомобиля, как правило, имеется расшифровка зуммера и сигналов, выдаваемых лампочкой. От вас потребуется запомнить выданную «морзянку» и найти информацию о проблеме в инструкции.

В холодный период времени часто возникает проблема, когда двигатель Калины запускается с пятого-шестого раза.

В большинстве случаев для решения данной проблемы потребуется «переучить» ключ. Это процедура также во всех подробностях описана в мануале, поэтому перейдем далее.

1. Стартер. Если все вопросы с иммобилайзером решены, и он больше не подает тревожных сигналов, но ваша Калина все равно не желает заводиться, причина может таиться в стартере.

Такую проблему заметить несложно: при повороте ключа в положение «Старт» Лада Калина не заводится и не крутит стартер. В таком случае отсутствуют все признаки того, что вы заводите автомобиль. Такую проблему может не заметить только глухой.

Первым делом, что стоило бы проверить – аккумуляторную батарею автомобиля. Вероятно, источник питания разряжен.

Если в салоне вашего автомобиля при включенном зажигании не загораются лампочки, не подсвечивается приборная панель – проблема налицо. Зарядите либо поменяйте аккумуляторную батарею. Но если с описанным все в порядке, а стартер не крутит, включите дальний свет и выйдите из автомобиля

Обратите внимание на передние фары. Если свет от них тусклый, это говорит о низком заряде источника питания, и его не хватает для запуска стартера. Решение данной проблемы – зарядите аккумулятор

Решение данной проблемы – зарядите аккумулятор.

Если проблема с аккумулятором не подходит под вашу ситуацию – придется запачкать руки. Проблемы может быть две:

• неисправная проводка;
• стартер вышел из строя.

Для проверки проводки вам понадобится тестер и минимальное понятие, как с ним работать. Красный щуп тестера соединяем с контактом на стартере, черный щуп присоединяем к массе автомобиля. В режиме замера тока тестер должен показывать от 12,5 до 14,5 вольт.

Если показания тестера меньше – ищем проблему в проводке. Визуально осматриваем провода на предмет обломов, обрывов, потертостей. Защищаем контакты наждачной бумагой, проверяем соответствующие предохранители. В случае обнаружения проблемы в проводке, устраняем ее, в противном случае дорога вашей ласточке на СТО.

1. Электронный блок управления. В Ладе Калина довольно часто проблема может скрываться в электронном блоке управления (ЭБУ), или, как его еще называют – «мозги». Как устройство, ЭБУ – довольно надежная и безотказная деталь, но до того момента, пока в нее не залезут лишний раз руки. После неудачного вмешательства мастера в это устройство довольно часто в «мозгах» заливает электронную плату. К примеру, по причине того, что после установки сигнализации или чего-либо другого, при протяжке проводов в салон автомобиля, мастера забывают поставить на место заглушки в ЭБУ или неплотно их закрывают. После этого, например, в корпус ЭБУ попадает антифриз из отопительной системы, так как ЭБУ расположен под радиатором.

В случае выхода из строя электронного блока управления, заниматься его ремонтом – пустая трата времени и денег. В большинстве случаев при поломке ЭБУ все что можно сделать – это заменить его на исправный и переместить в другое, защищенное от жидкостей и воды, место.

Мы перечисли некоторые самые распространенные проблемы, по причине чего не удается завести автомобиль. В самой действительности таких факторов гораздо больше, однако большинство из них требуют вмешательства квалифицированных мастеров.

Не советуем пытаться ремонтировать автомобиль, если вы не имеете элементарного понятия о том, какую функцию выполняет та или другая деталь. Для экономии времени и своих же нервов обратитесь в СТО.

Caterpillar (CAT)

Гидравлика считается слабым местом и у бульдозеров Caterpillar (CAT). Алгоритм устранения неисправностей аналогичен работам с ЧЕТРА и ЧТЗ. Еще одна проблема, с которой сталкиваются машинисты CAT – поломка гусениц.

Хотя в Caterpillar и применяют метод быстрого охлаждения беговой дорожки для закалки металла с повышенной стойкостью к абразивному износу, ходовая часть считается одним из слабых мест этой техники. Именно поэтому при необходимости замены частей гусеницы следует использовать только оригинальные детали. На них средний срок эксплуатации техники составляет 4-5 тыс. моточасов на твердых породах и до 18 тыс. часов на мягких. Комплектующие для ремонта ходовой Caterpillar производит та же ЧЕТРА, но срок эксплуатации запчастей гораздо меньше оригинала.

Как заменить стартер на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) В самом начале операции, вам нужно будет отсоединить минусовую клемму от аккумулятора, потому что стартер является электрическим прибором и если вы будете работать с ним и на него будет при этом подаваться напряжение, то возможно у вас сгорит на нём проводка или все внутренности его обгорят и тем самым он придёт в полную негодность. (О том как отсоединить клемму минус от аккумуляторной батареи, смотрите «» в первом пункте)

Примечание!
Кстати при помощи гаечного ключа или отвёртки (В общём что угодно можно использовать только обязательно металлическое и рукоятка должна быть заизолирована изолентой) если вы перемкнёте болт и клемму стартера как показано на видео-ролике ниже (Провод минус к аккумулятору должен быть подсоединён), то у вас машина заведётся но часто так делать не нужно только в крайних случаях!

2) Затем вам нужно будет снять брызговик с двигателя, для этого залезьте под днище автомобиля и вы увидите там два брызговика (Правый и левый), но если у вас стоит защита картера то и её вам придётся полностью снять, так вот когда появится у вас доступ к обоим брызговикам снять вам понадобится только левый (По ходу движения автомобиля), для этого при помощи гаечного ключа отверните сперва два болта которые его крепят к лонжерону кузова (см. фото 1), после этого отверните ещё четыре болта, два из которых скрепляют между собой обе части брызговика (Буквой А эти болты указаны), а другие два крепят левый брызговик к поперечине кузова (Они указаны буквой Б).

Примечание!
Если вы не хотите с днищем возится, тогда прочтите статью под названием: «Замена корпуса воздушного фильтра на Ладе Калине», там будет показано как можно корпус будет снять (Помните мы говорили ранее то что сверху тоже можно заменить стартер, но только нужно снять для этого корпус воздушного фильтра который находится выше!

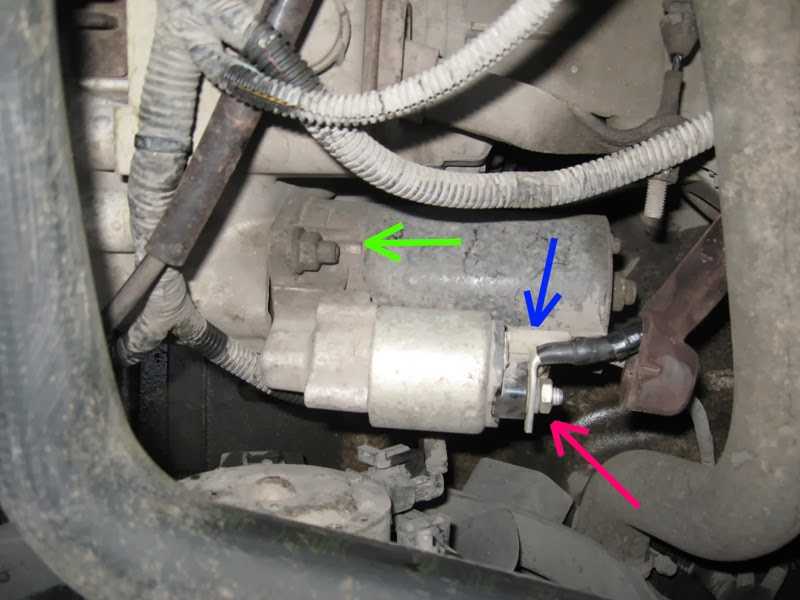

3) Теперь подберитесь к самому стартеру и отведите резиновый чехол (Указан красной стрелкой), который закрывает клемму минус (Она указана синей стрелкой), так вот когда чехол будет отведён возьмите в руки гаечный ключ и выверните полностью гайку которая удерживает клемму минус на одном месте и не даёт ей колебаться, а после этого взяв рукой за колодку проводов (Указана зелёной стрелкой), потянув за неё отсоедините её от клеммы плюс на которой она и находится.

Примечание!
Колодку и саму минусовую клемму отведите в сторону от стартера чтобы они не мешали его снятию, а после отведения возьмите в руки вороток с накидной головкой или просто гаечный ключ и с его помощью выверните два болта (Болты крепления указаны под цифрой 2) которые крепят стартер (Указан цифрой 1) к двигателю автомобиля (Цифра 3)!

Установка:
Устанавливается новый стартер на своё место в обратном порядке снятию, но когда вы его установите по дёргайте его рукой и убедитесь что он хорошо закручен, потому что болтаться он не должен, а так же проверьте хорошо ли подсоединены все провода к нему, вить если хоть у одного провода будет плохой контакт то автомобиль уже вряд ли заведётся с ключа.

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

• замыкание или подгорание витков обмоток ротора либо статора;
• выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
• пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении. Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Назначение бендикса

Основное его предназначение, как было сказано ранее, заключается в передаче вращательного движения от ротора электростартера к коленчатому валу двигателя. Бендикс стартера (фото позволит получить представление о том, как он выглядит) позволяет своевременно включать и отключать электропривод от ДВС. Для этого в конструкции имеется втягивающее реле, работающее по принципу электромагнита.

Чуть более полувека назад на некоторых автомобилях использовались стартеры, роторы которых подключались вручную при помощи рычажной передачи. Это был своеобразный переход от ручного запуска двигателя к электростартерному. В первых конструкциях имелось все то, что и в современных, отсутствовало лишь втягивающее реле. И бендикс по оси ротора перемещался при помощи передачи, соединяемой с педалью.

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Система пуска

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести. Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

• зубья шестеренок храпового механизма;
• или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Что в итоге

Как видно, схема стартера предполагает два типа реле: втягивающее реле и реле в цепи управления. При этом проверку проще начать с реле в цепи, после чего дальше проверяется тяговое реле. В любом случае, комплексная диагностика позволяет определить неисправный элемент, после чего удается качественно устранить поломку.

Напоследок отметим, что если стартер не реагирует на ключ зажигания или стартер щелкает, но не крутит, на любом автомобиле (в том числе и на Лада Калина) необходимо предварительно изучить схему стартера, после чего рассмотренными выше методами проверять все потенциально неисправные элементы.

Такой подход позволит быстрее локализовать неисправность и зачастую упрощает ремонт. Кстати, обычно реле не ремонтируют, а сразу меняют, так как в случае с ВАЗ стоимость подобных деталей вполне доступна. Что касается самой замены, как правило, даже автолюбители без большого опыта вполне способны заменить реле стартера в цепи или втягивающее реле стартера своими руками в условиях обычного гаража.

На автомобиле установлен стартер типа 5702.3708*, который представляет собой четырехполюсный электродвигатель с возбуждением от постоянных магнитов, оборудованный приводом включения и тяговым реле.

* На часть автомобилей может быть установлен стартер BOSCH0001108203

Вал якоря передает вращение на вал привода через планетарный редуктор. Планетарные шестерни редуктора вращаются на игольчатых подшипниках.

Привод стартеров состоит из ведущей шестерни и обгонной муфты. Привод может передвигаться по спиральным шлицам вала привода.

Тяговое реле установлено на корпусе электродвигателя и предназначено для дистанционного коммутирования большого тока, потребляемого стартером при запуске двигателя, и механического соединения привода стартера с зубчатым венцом маховика двигателя. Катушка реле имеет две обмотки, втягивающую и удерживающую.

Детали стартера: 1 — гайки крепления задней крышки; 2 — задняя крышка; 3 — винты крепления щеточного узла; 4 — пружины щеток; 5 — щеточный узел; 6 — статор (с магнитами); 7 — якорь; 8 — упорная шайба; 9 — опора вала якоря; 10 — центральная шестерня редуктора; 11 — планетарные (сателлитные) шестерни редуктора; 12 — вал привода; 13 — внешняя шестерня редуктора с внутренними зубьями; 14 — уплотнительное кольцо; 15 — опора вала привода; 16 — упорная шайба; 17 — стопорное кольцо вала привода; 18 — стопорное кольцо муфты рычага привода; 19 — шайба; 20 — муфта рычага привода; 21 — опора рычага привода; 22 — рычаг привода; 23 — привод; 24 — кольцо ограничения хода привода; 25 — запорное кольцо ограничителя; 26 — тяговое реле стартера; 27 — винты крепления тягового реле; 28 — возвратная пружина; 29 — сердечник тягового реле; 30 — передняя крышка; 31 — стяжные шпильки

Обгонная роликовая муфта привода передает вращение только в одну сторону от стартера на маховик. После запуска двигателя, когда обороты коленчатого вала резко возрастают, муфта предохраняет стартер от разрушения.

После того как водитель отпускает ключ выключателя (замка) зажигания, на вывод тягового реле перестает поступать управляющее напряжение; электромагнитное поле, удерживающее якорь, исчезает. Рычаг привода под воздействием пружины перемещает привод стартера назад и выводит ведущую шестерню из зацепления с венцом маховика. Одновременно с этим размыкаются силовые контакты, подающие ток к обмоткам двигателя стартера.

Стартер — самый мощный потребитель электрической энергии на автомобиле. При запуске двигателя ток, потребляемый стартером, может достигать более 400А Поэтому все электрические соединения между аккумуляторной батареей и стартером должны иметь надежный контакт.
