4 Ремонт клапана абсорбера
В том случае, если вы все же решили самостоятельно отремонтировать датчик адсорбера, необходимо снять цельное устройство с датчиком, которое находится на бензобаке. Затем с помощью простого напильника постараться спилить крышку механизма, извлечь из нее составные части, в том числе датчик продувки и фильтр, который подлежит замене. Далее необходимо произвести необходимую диагностику и ремонт, установить обратно все пластины и пружины, починенный датчик и т. д. Затем крышка устанавливается на место, надежно запаивается и для уверенности промазывается герметиком.
Чтобы сделать новый фильтр, можно использовать паралон или войлок, а также немного хлопчатобумажной ткани. В целом ремонт датчика адсорбера не сложен, но необходимо знать, что делаешь и учитывать нюансы, чтобы не пришлось делать ремонт после ремонта.
Неисправности системы EGR
Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:
- отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
- прогорание клапана ЕГР;
- засорение самой магистрали ЕГР;
- нарушение электронных систем управления клапаном ЕГР;
Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.
Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.
Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.

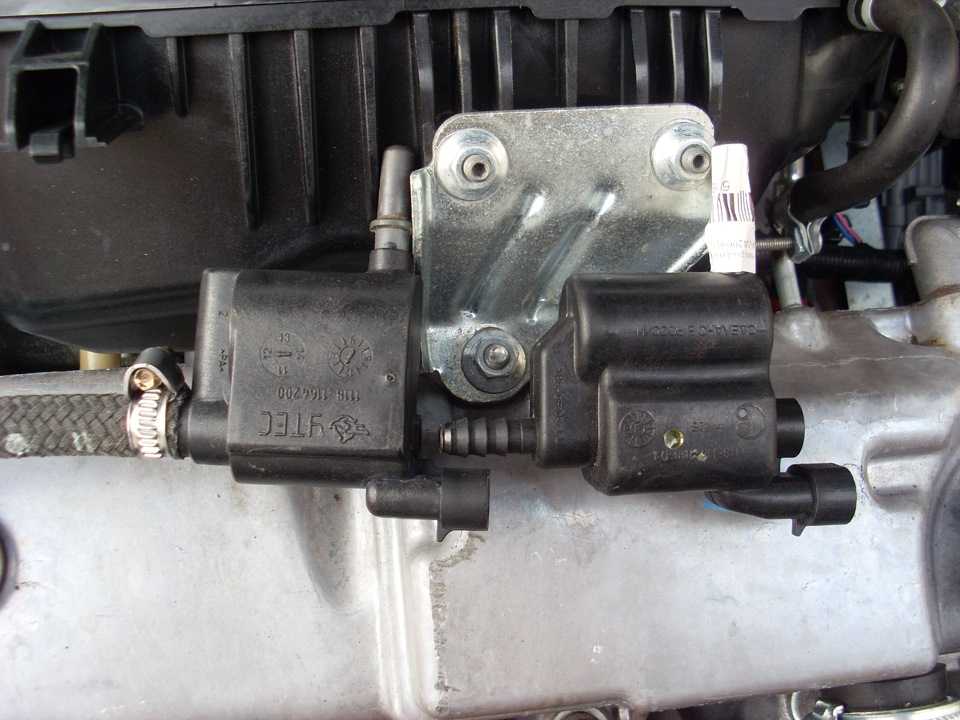

Замена клапана продувки адсорбера на Калине

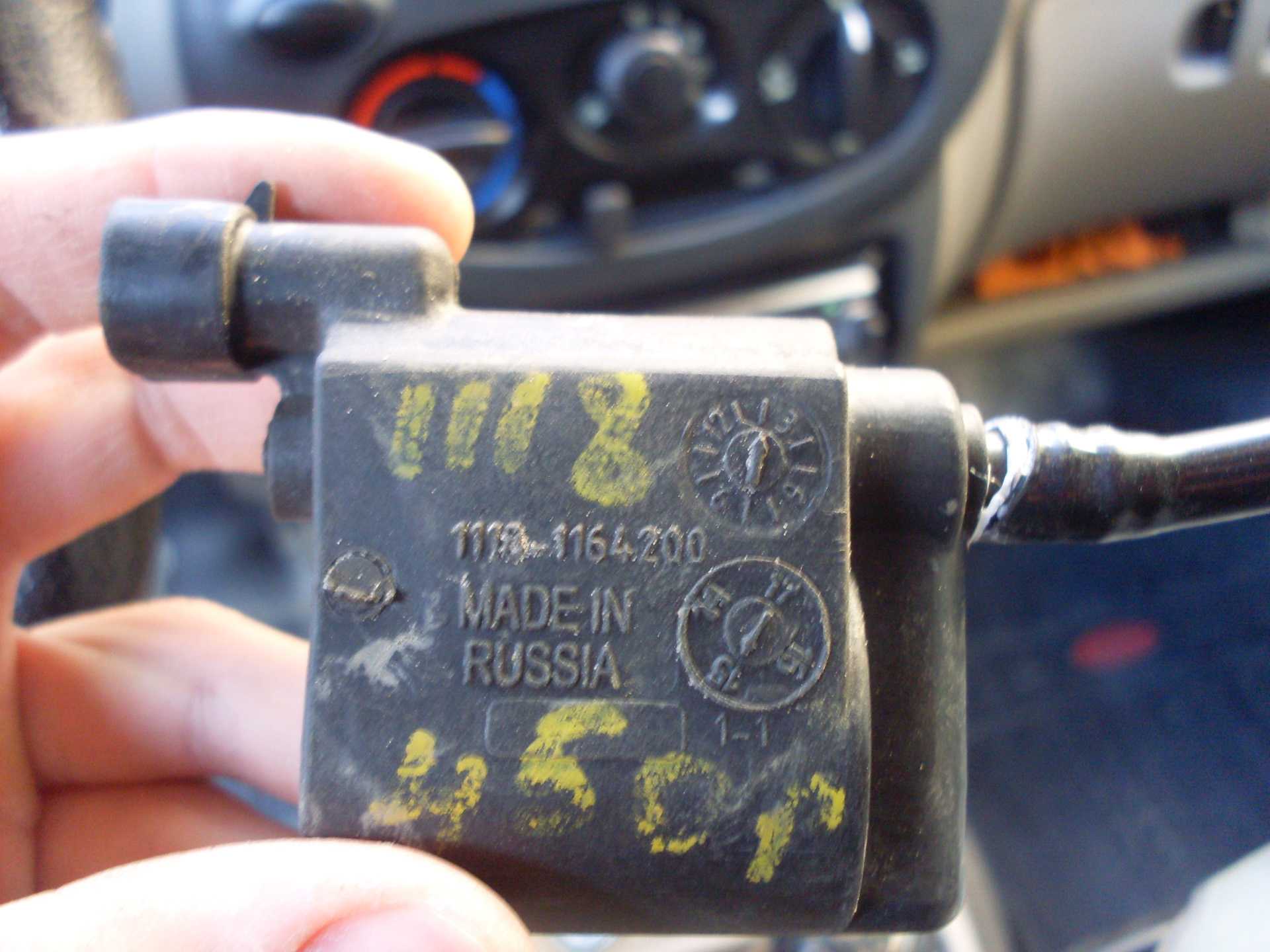

Если проверка показала, что неисправен Evap-Solenoid, деталь необходимо заменить (каталожный номер – 11181164200). Ремонтировать устройство не имеет никакого смысла:
- цена клапана находится в пределах 400-800 рублей;
- купить устройство можно практически в любом магазине, торгующем запчастями ВАЗ;
- меняется КПА очень легко и просто.
Но прежде чем производить замену, не лишним будет проверить цепь управления, достаточно часто клапан не работает из-за обрыва проводов, идущих к нему. Для выполнения работ не потребуется ни ямы, ни подъемника, а сама процедура займет не более одного-двух часов, даже если операцию производит неопытный работник без слесарных навыков.
Меняем клапан следующим образом:
- выключаем зажигание, поднимаем капот;

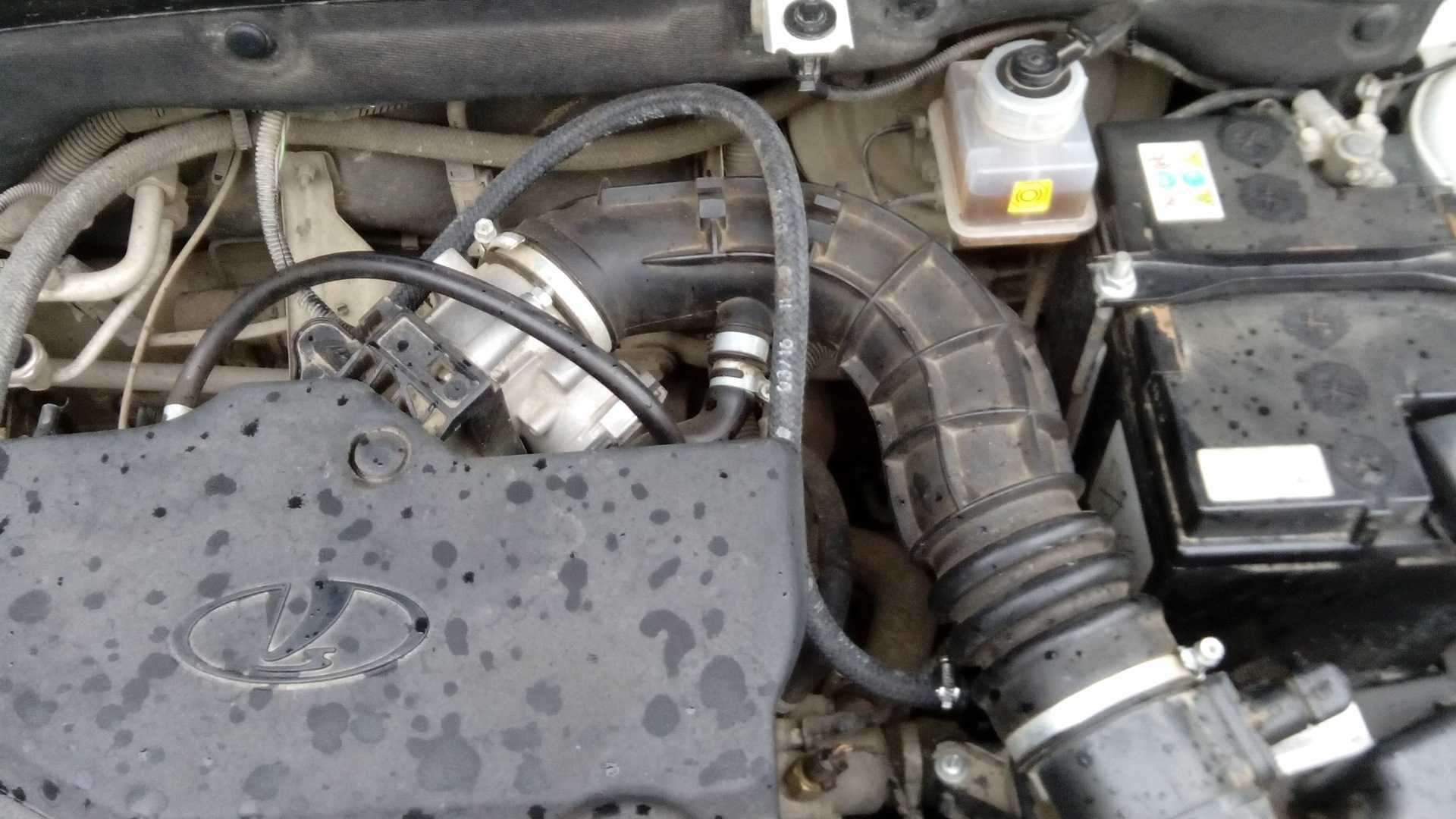

- находим Evap-Solenoid, он расположен чуть ниже воздуховода, на корпусе воздушного фильтра (на рисунке ниже показан стрелкой):
- на всякий случай скидываем минусовую клемму с аккумулятора;
- отводим в сторону язычок штекера, отсоединяем провода;
- чтобы не мешался датчик расхода воздуха, крестовой отверткой ослабляем хомут крепление воздуховода, отводим патрубок в сторону. Для удобства ДМРВ можно снять;
- теперь доступ к клапану свободен, осталось только его аккуратно потянуть вверх, чтобы вытащить из пазов;

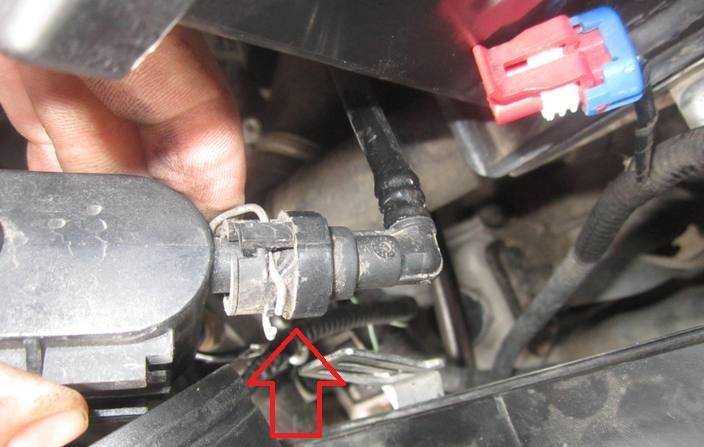

- но это еще не все – так как трубка на самом клапане сидит герметично, это соединение пока не трогаем, необходимо освободить другой конец шланга, для этого снимаем фиксатор-защелку, выдергиваем патрубок из соединения;
- клапан вместе с трубкой демонтируем, на этом разборка практически закончена.
Замену клапана продувки можно было бы считать совсем простым занятием, если бы не одно «но» – снять пластиковую трубку с КПА, не повредив, очень непросто, а в комплекте с новым клапаном она не идет. Здесь есть два варианта:
попытаться осторожно нагреть соединение феном и сдернуть патрубок; разрезать трубку в соединениях, а взамен ее купить обыкновенный топливный шланг диаметром 8 мм и два хомута. Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже

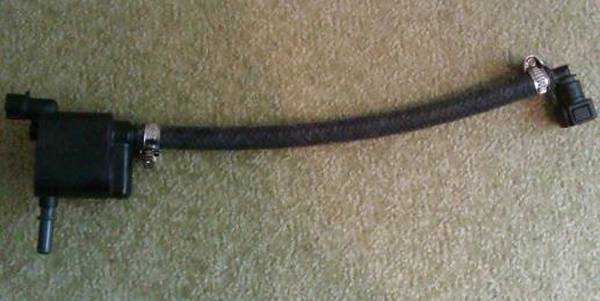

Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже.
Устанавливаем все на места, запускаем двигатель, испытываем машину на ходу.
Дополнительные возможности
Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы. Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:
– снижение потребления бензина
Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.
– нормализация работы выпускной системы
Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.
1.9. Каталитический нейтрализатор
Для выполнения норм Евро-II на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска.
Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.
Для ускорения процесса преобразования углеводородов, окиси углерода и окислов азота в нетоксичные соединения нейтрализатор имеет окислительный и восстановительный катализаторы.
Окислительным катализатором является платина. Она способствует окислению углеводородов и окиси углерода, содержащихся в отработавших газах, в водяной пар и двуокись углерода.
Восстановительным катализатором является родий. Он ускоряет химическую реакцию восстановления окислов азота в безвредный азот, являющийся одной из составляющих воздуха.
Для нейтрализации углеводородов и окиси углерода требуется кислород. Одновременно происходит восстановление окислов азота. Поэтому для эффективной работы нейтрализатора необходимо точное поддержание баланса подаваемой в двигатель топливовоздушной смеси.
Повышенное остаточное содержание кислорода в отработавших газах (при сгорании бедных смесей) затрудняет восстановление окислов азота. Пониженное содержание кислорода в отработавших газах (при сгорании богатых смесей) затрудняет окисление окиси углерода и углеводородов. Только точный баланс топливовоздушной смеси обеспечивает эффективную нейтрализацию всех трех токсичных компонентов.
Наиболее полное сгорание топливовоздушной смеси и максимально эффективная нейтрализация вышеупомянутых токсичных компонентов отработавших газов обеспечиваются при отношении воздуха к топливу 14,5. 14,6:1, т.е. 14,5. 14,6 кг воздуха на 1 кг топлива.
При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений (выше 970 °С), которым он подвергается при окислении избыточных количеств углеводородов. При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение противодавления.
Ошибка Р0441
Собственники Lada Kalina нередко отмечают, что в процессе эксплуатации авто появляется ошибка P0441, сигнализирующая о некорректной работе система продувки бензиновых паров (расход воздуха отличается от нормы). Причиной возникновения такой неисправности может быть:
- неработающий клапан адсорбера;
- засорение воздушной магистрали от КПА до воздушного фильтра;
- подсос воздуха через соединительные патрубки.
Что сразу следует не рассматривать, так это магистраль от бензобака до адсорбера, здесь поломка никак не влияет на показания компьютера или диагностического сканера. Все-таки чаще всего из строя выходит Evap-Solenoid, это является характерной «болезнью» на Калине.
Если EVAP-клапан перестанет нормально функционировать, вовсе не обязательно, что мотор потеряет мощность, выйдет из строя бензонасос и так далее. В основном из-за неполадок КПА увеличивается токсичность выхлопа, периодически загорается Check Engine на приборной доске. Находятся автовладельцы, которые не обращают внимания на сигнальную лампу диагностики, продолжая эксплуатировать автомобиль, при этом больших неудобств не испытывают. И чаще всего в подобном случае расход бензина не превышает нормы, двигатель запускается нормально, и никаких серьезных неполадок в топливной системе не возникает.
Ремонт адсорбера
Точной информации относительно периодичности замены фильтра адсорбера производители не указывают, но специалисты рекомендуют осуществлять ее через 80-100 тысяч км пробега или по надобности. Он имеет неразборную конструкцию, поэтому обслуживанию не подлежит. Все операции, связанные с его ремонтом, производятся на свой страх и риск. Если вы все же решились на эту процедуру, то вам потребуется только электрогравер. Из материалов: уголь, возможно, войлок и качественный клей.
Обычно адсорбер находится под капотом с правой стороны по ходу движения авто. Перед снятием демонтируйте его, пометив все входящие в него трубки. Если он изготовлен из пластмассы, то его нужно разобрать. Для этого срежьте крышку электрогравером со стороны подвода трубок. Далее извлеките войлочную прокладку и продуйте ее сжатым воздухом, а при необходимости постирайте.
Точно определите объем угольных элементов, и замените их на свежие. Сборку проведите в обратной последовательности, обеспечив максимально надежное соединение с помощью клея.
В качестве подтверждения правильности операций проведите тест работы системы EVAP до начала и после монтажа фильтра с использованием диагностических программ и ПК. После установки нового фильтра или его ремонта на графиках обнаружится зависимость работы двигателя от системы EVAP, обычно в некорректно работающем фильтре это не наблюдается.
При несвоевременной замене клапана или фильтрующего элемента быстрее всего выйдет из строя топливный насос, ведь ему необходимо работать «усерднее» для создания большего давления в топливной магистрали, постоянно преодолевая разряжение в трубопроводах.
Также будет интересно: Какие ворота для гаража лучше выбрать
Добрый вечер. Как проверить клапан адсорбера

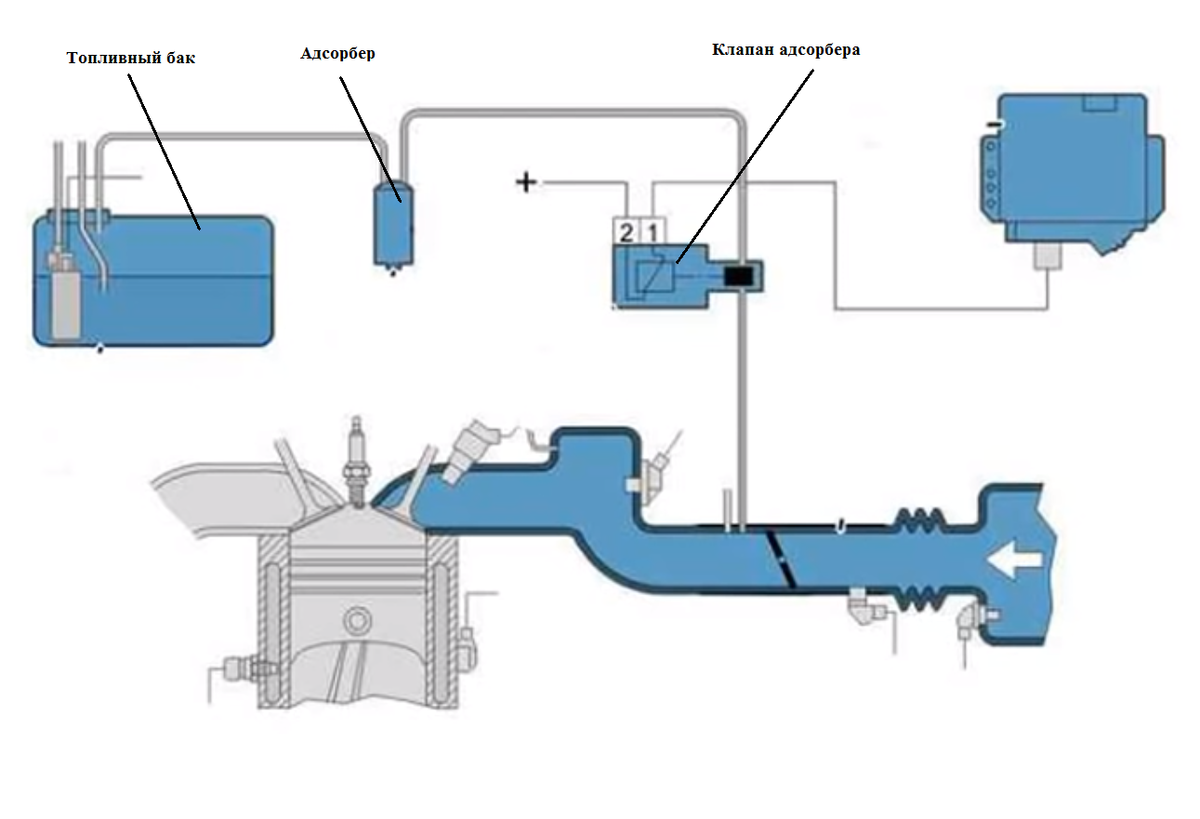

Не верно. Магистраль от бака до дросселя выглядит так: топливный бак-адсорбер-клапан адсорбера-дроссельная заслонка (кстати, там разрежение) Пары бензина, образующиеся в бензобаке, улавливаются адсорбером, который наполнен активным углем, а клапан адсорбера необходим дабы эти пары отвести за дроссель и сжечь в двигателе. Определить его работоспособность можно просто прислонив к адсорберу палец-должна ощущаться работа клапана, вибрация от закрытия/открытия на его корпусе. Так же неплохо на слух прослушивается стрекот при работе. А в крышке бензобака есть предохранительный клапан, который служит для предохранения бака от деформаций… При неработающем двигателе клапан не должен продуваться-то есть должен быть закрыт. Если это не так, то либо его заклинило в открытом состоянии либо что-то попало под клапан. Так же случается, что клинит его и в закрытом состоянии… Для проверки можно на заглушенном двигателе, отключив колодку проводов от клапана подать рабочее напряжение на его обмотку (жаль не удалось угадать про какую машину мы говорим) и попробовать на продув-продувается, значит открылся, снять напряжение-не продувается, значит закрылся. Все исправно. Удачи!!!
нет! если неисправен клапан то в баке будет вакум, при открывании пробки бензобака воздух будет всасываться в бак, бывает что и бак плющит от вакума в нём, очень громко работает топ. насос при этой неисправности, а машина не тянет.
Видео: Где Находится Адсорбер На Калине
Неисправный продувочный клапан адсорбера отвечает за работу на холостом ходу. Двигатель Калина имеет низкую тягу. Когда двигатель работает, характерный звуковой сигнал не будет слышен, если клапан неисправен.
Осторожно открутите крышку бака и внимательно слушайте. Если характерен шипящий звук, это означает, что в баке имеется вакуум, то есть неисправна система вентиляции
Если есть какие-либо признаки повреждения, замените клапан адсорбера на новый. Неисправный клапан Калины повлияет на систему фильтрации и продувки. Будет плохо собирать и накапливать пар, они будут протекать. Об этой ситуации будет свидетельствовать неприятный запах бензина в автосалоне и возле автомобиля.
Конечно, стоит проверить другие компоненты топливной системы. Например, утечка пара может происходить через протекающую крышку резервуара или отверстие в нем. Но если причина всей системы не проверена, продувочный клапан неисправен.
Снятие и установка нового клапана на калину
Из инструментов для этой процедуры вам понадобится только крестовая отвертка. Работа не займет много времени и сил и может быть выполнена самостоятельно в гараже. Сначала отсоедините клемму от «минусовой» батареи и выньте штепсельную вилку поршневого компрессора (KPA).
В Lada Kalina доступ к клапану немного затруднен, поэтому потребуется немного ослабить хомут на впускной трубе и снять его с датчика массового расхода. Отведите все в сторону, чтобы оно не мешало работе, и закрепите на время ремонтных работ.
Замена клапана на машине
Если DMRV мешает, его можно удалить, но лучше всего слегка отодвинуть крепление клапана в сторону и снять его без проблем. Насадка должна быть согнута максимум на 1 см и, после некоторых усилий, затянуть клапан вверх в направлении канавок. Если все сделано правильно, деталь можно легко и быстро снять.
Наконец, отсоедините фитинги от системы. Один из них легко и просто снимается, а другому придется повозиться, потому что он фиксируется специальной защелкой. Чтобы освободить второе сопло от канавок, нужно аккуратно нажать на защелку и оторвать антенны с помощью подходящего острого предмета, слегка отодвинув фитинг в сторону.
Клапан устанавливается в порядке, обратном разборке
Важно отметить, что при замене клапана на Lada Kalina необходимо соблюдать маркировку: она должна соответствовать старой и новой детали
Как проверить клапан адсорбера? Прикрепите обычный медицинский шприц к выпускному отверстию поршнем, вытянутым на небольшое расстояние (2-3 см). Вы можете использовать сливной шланг для облегчения соединения. Нажмите на поршень шприца. Если в клапане присутствует давление, поршень шприца будет сильно надавлен и, как правило, вернется в исходное положение.
Затем источник 12 В постоянного тока должен быть подведен к клапану и повторен с помощью шприца. В этом случае внутреннее давление должно исчезнуть, клапан откроется, и поршень шприца легко сместится вниз. Если этого не происходит, клапан необходимо заменить.
Ремонт клапанов
Проверка и продувка клапана
Первыми признаками того, что адсорбер Kalina нуждается в ремонте, является появление постоянного запаха бензина в салоне и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Поскольку устройство обычно цельное, необходимо разобрать крышку для разборки. Это легко сделать с обычным файлом. После ремонта и замены основных частей крышка обычно просто герметизируется. Для полной герметизации швы обработаны смолой. Смола высыхает в течение 12 часов. Затем его можно слегка отшлифовать, чтобы привести фильтр в надлежащую форму.
Отработанный и непригодный уголь выливается из адсорбера. Поролон подходит в качестве промежуточного фильтра. Снимите старые фильтры и замените их новыми, подготовленными заранее. Некоторые мастера считают, что поролон не особенно эффективен и позволит всей грязи проходить вместе с углем, поэтому фильтры можно делать из войлока. Вы можете положить кусок хлопка между прибором и войлоком, чтобы предотвратить попадание мелких нитей в систему. Полученные уплотнения приклеиваются к основанию и герметизируются герметиком.
Новый уголь можно добывать из противогазов
Важно, чтобы он был полностью сухим, поэтому его следует тщательно высушить перед входом в систему
После того, как сухой уголь заполнен, фильтры фильтра устанавливаются заново. Все тарелки и пружины устанавливаются на место, а затем сам фильтр. Как видите, диагностировать и ремонтировать калиновый клапан поглотителя калина несложно, вы можете сделать это самостоятельно. Удачи
Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107
Добро пожаловать! Адсорбер — кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.
Примечание! Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!
- Замена адсорбер на ВАЗ
- Проверка клапана продувки
- Дополнительный-видео-ролик
Где находится адсорбер? Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.
Когда нужно менять адсорбер? Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.
Как работает адсорбер и зачем его вообще ставят на всех новых машинах? Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.
Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой
Примечание! Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!
Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?
Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.
2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).
Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!
Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!
