Распиновка подрулевого переключателя ларгус

Устранение неисправности подрулевого переключателя.

Новичок

Всем привет. На днях неожиданно перестал работать подрулевой переключатель в режиме омывателя лобового стекла. Ручка на себе, но омыватель не брызгает и дворники не качаются. При этом в других положениях все работает. Звонили ОД, сказали, если признают гарантийный случай, ждите два месяца

… Я решил не ждать. Ремонт занял около получаса.
Решил написать иллюстрированную инструкцию.
Для этого потребовались отвертки PH1, PH2 Phillips и небольшая плоская отвертка 100X4. На время работы клемму с аккумулятором не выбрасывал.
Сначала откручиваем три самореза на крышке рулевой колонки. Два у руля, слева и справа, и один внизу по центру кожуха.

Затем отпустите рычаг блокировки регулировки рулевого колеса. Вставляем пальцы в открытое отверстие и аккуратно тянем вниз.

Статья по теме: лобовое стекло Kia Rio 3 какое лучше

Отсоедините ограждение по периметру и опустите нижнюю часть. Стрелять совсем не обязательно. Верх удерживается защелкой посередине. Аккуратно подтягиваем вверх. Стрелять тоже не обязательно.

Сам подрулевой переключатель вставлен в направляющие и фиксируется защелкой. Поддеваем язычок фиксатора плоской отверткой и медленно, не прилагая особого усилия, отводим тумблер в сторону.

Не трясите сильно, чтобы не порвать провода, которые удобнее отключать на снятом переключателе.

Отключаем колодку проводов, выключатель у вас в руках. Приготовьте чистую тряпку, внутри много жира, выходящего из всех щелей

Далее откручиваем два самореза и осторожно освобождаем три защелки по краям. Защитная крышка снята

Отсоедините белый разъем и очень осторожно освободите шесть защелок по периметру. Контактная пластина будет удалена

На этом фото контакты уже фоточищены во время сборки. И казалось так

Эти лепестки плохо прилегали к контактной площадке, а также обилие жира и приводило к подгоранию контактов.

Очистил пригоревшие контакты, слегка загнул лепестки, равномерно распределил жир, которого сразу было в изобилии, и собрал все в обратном порядке.
Надеюсь, это не поможет, но если это произойдет, инструкции должны помочь. Однако, если вы не уверены в своих силах, лучше не начинать. Иначе в случае чего точно не поменяют по гарантии

.
Если что-то непонятно, спрашивайте.
PS Пластиковые зажимы аккуратно отогните, они могут сломаться. Статья по теме: Где находится номер двигателя Киа Рио 2010 года

Снятие и установка рулевой колонки

Снимайте рулевую колонку только в следующих случаях:

— рулевая колонка требует замены;
— корпус рулевого управления и блокировки зажигания требует замены.

При необходимости снятия рулевого колеса обязательно используйте съемник.

Внимание!

Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.

Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».

Общее описание и работа-системы

Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:

— центральный переключатель света и сигнала поворота;
— выключатель стеклоочистителя/стек-лоомывателя;
— замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.

Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.

Снятие

Снятие рулевого колеса

Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки. 1

Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля»

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».

2. Разъедините разъем модуля подушки безопасности.

3. Открутите гайку крепления рулевого колеса.

4. Снимите стопорный зажим.

Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

5. При помощи съемника снимите рулевое колесо с вала.

6. При необходимости разожмите контактное кольцо на рулевом колесе.

Снятие выключателя и рычага переключателя сигналов поворотов

7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.

9. Разъедините разъемы звукового сигнала и часовой пружины.

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.

11. Отсоедините электрические разъемы переключателя.

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

Снятие переключателя стеклоочистителя/стеклоомывателя

13. Отсоедините электрические разъемы переключателя.

14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.

Снятие замка зажигания и блока управления иммобилайзером

15. Отсоедините электрический разъем от блока управления иммобилайзером.

16. Открутите винты крепления и снимите блок.

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.

18. Открутите стопорный винт выключателя зажигания.

19. Отсоедините провода и снимите выключатель зажигания.

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

22. Открутите гайки крепления кронштейна рулевой колонки.

Осторожно извлеките рулевую колонку

Установка

Установка производится в порядке, обратном снятию.

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.

Затяните элементы крепления следующими моментами:

стяжной винт клеммного зажима рулевого вала-22 Нм;
гайки крепления кронштейна рулевой колонки-22 Нм;
винт рычага регулировки наклона — 4 Нм;
винты крепления соленоида блокировки ключа-2 Нм;
стопорный винт выключателя зажигания -2Нм;
винты крепления корпуса выключателя зажигания-4 Нм;
винты крепления блока управления иммобилайзером — 2 Нм;
винты крепления часовой пружины — 3 Нм;
винты крепления верхней и нижней крышек рулевой колонки — 3 Нм;
гайку крепления рулевого колеса — 38 Нм;
винты крепления модуля надувной подушки безопасности -11 Нм.

Источник

Разборка деталей

Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.

Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.

Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно

После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.

Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.

После процесса припаивания все собирается в обратном порядке.

Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком. Рекомендуем: 8 лучших масел для Рено Логан

Рекомендуем: 8 лучших масел для Рено Логан

Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.

Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.

Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.

Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.

И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Рекомендуем: Какие летние шины лучше для рено логан: рассматриваем суть

Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.

Установка улитки

При обратной сборке передние колеса должны быть выровнены, а поворотный контактный диск вращающегося устройства должен быть заблокирован предохранителем в среднем положении. Для этого:

определяем максимальное количество оборотов контактного диска (№2), вращая его из крайнего левого в крайнее правое положение (без применения усилий);
повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;
совместить отверстия (№4) под предохранитель на диске и отверстие (№5) в корпусе вращающегося устройства и установить предохранитель (№6).

Момент затяжки винта 1,6…2,4 Н.м (0,16…0,24 кгс.м).

Напомним, на сайте представлены другие инструкции по обслуживанию и ремонту Весты или XRAY своими руками. Необходимую информацию можно легко найти, используя поиск (в верхнем правом углу сайта), либо по содержанию (Веста, XRAY).

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Как проверить подрулевой переключатель дворников

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

С левой стороны рулевой колонки крестообразной отверткой отворачиваем нижний винт и верхний саморез, соединяющие верхние и нижний кожухи рулевой колонки.

Аналогично отворачиваем винт и саморез с правой стороны рулевой колонки. Нажав на рычаг регулировки рулевой колонки вниз и опустив ее.

. снимаем верхний кожух рулевой колонки. Отворачиваем три самореза крепления нижнего кожуха.

Расположение отверстий под винты а

и саморезыб крепления нижнего кожуха.

Снимаем нижний кожух.

Отсоединяем колодку жгута проводов от левого подрулевого переключателя.

Сжав пальцами фиксаторы (сверху и снизу), снимаем левый подрулевой переключатель. Аналогично снимаем правый подру-левой переключатель.

. при этом дополнительно разъединяем колодку жгута проводов жидкокристаллического дисплея комбинации приборов.

Левый подрулевой переключатель

Правый подрулевой переключатель

Устанавливаем подрулевые переключатели в обратной последовательности. При необходимости снимаем соединитель подрулевых переключателей. Для этого после снятия подрулевых переключателей.

. отсоединяем колодку жгута проводов от соединителя.

Головкой «на 8» ослабляем стяжной болт соединителя.

. и снимаем соединитель с рулевой колонки. Устанавливаем соединитель и под-рулевые переключатели в обратной последовательности. Соединитель надеваем на рулевую колонку до упора и располагаем его так, чтобы контактные разъемы под-рулевых переключателей были расположены горизонтально.

Проблема с подрулевыми переключателями встречалась довольно часто еще на предыдущих моделях переднеприводных автомобилях, начиная с десятого семейства. Наиболее частая поломка — при включенном ближнем свете фар, самопроизвольно начинает включаться дальний и постоянно моргает. Чтобы это исправить, необходимо заменить подрулевой переключатель, который вышел из строя. Первым делом необходимо добраться до них, а для этого нужно снять кожух руля вашей Калины.

Comments

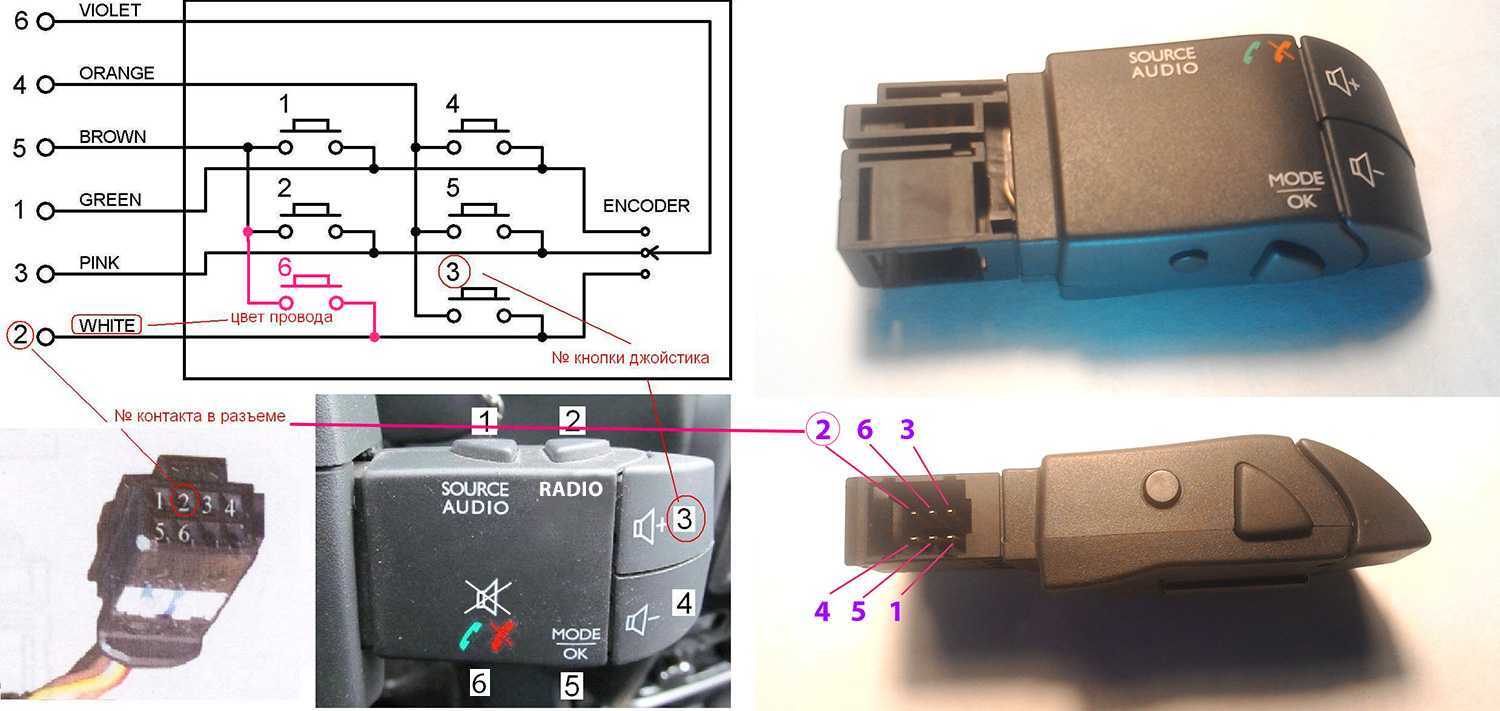

Дайте пожалуйста ссылку где вы заказ делали на под рулевое управление.

денис кан https://largus-shop.ru/shop/osveschenie/255522215r-dzhoistik.html

Я б лучше поставил 2х дин магнитолу. Джостик к ней вряд ли подойдёт. Поэтому лишние движения.

@Простое Мнение Вы правы. То же думал поставить 2din а потом пошел и купил Самсунг галакси А6+ там есть все )). Единственная трудность была найти держатель. Нашел его на дефлекторы обдува. Магнитам не доверяю.

Вы правы, это ваше мнение.. для демонстрации фишек это и вправду круто, все остальное слишком высокая цена по сравнению со смартфоном

@Простое Мнение Жень. Можно использовать совместно с камерой заднего вида, навигатор очень удобен, можно зайти в интернет за информацией. Можно детишкам поставить мультик. Вобщем это не плохая опция. Но это моё мнение. Возможно я и ошибаюсь )

Да я знаю где продаются, вопрос стоит:»а зачем 2din магнитола»?

@Простое Мнение https://www.youtube.com/watch?v=m902jhO8UEM

Где купить такой? Подскажите пожалуйста

Ищите Авито, или сайты бу

А эта пластмасса, с готовым отверстием не продается.

я не стал резать ибо колхозный вырез мне бы покоя не дал даже если его не видно. заказал с разбора кожух от дастера цена 300 р но зато теперь я знаю что все красиво даже если этого не видно ))) До Ларгуса был Дастер очень привык этому джойстику. мелочь а приятно.

Клей «секунда» с содой и всё. Сколько можно же мучаться?

Про БК на Ларгусе — только что поставил себе БК Multitronics C590/CL-590 Ставиться он в один из центральный воздуховод .. пока тестирую Не реклама

@Простое Мнение Если есть необходимость в контроле расхода топлива — ставь БК (на пример в комбинацию приборов), а если надо большее параметров — тогда такую как у меня. Чего тут думать!

Знаю про него. Взвешиваю необходимость

у меня штатная пролоджи с салона стоит! Подойдёт такой джостик?

@Простое Мнение ясно а квадратная?

Нет, и не штатная а установлена как доп в салоне

Магнитола ХОРОШО под руль кнопки ХОРОШО Делай дырку ХОРОШО вставляй болтик ХОРОШО Может хватит нет ЭШО.

Как сложно вы ставили, я на Логан ставил. Вместо гайки у меня скоба была, а вместо болта саморез. И вырезал я отверстие вообще небольшое лишь бы влез крепёж от джойстика. На канале есть видео с установленной

Посмотрел бы ещё как поставить от Рено квадратный. А так молодцы. С вами отцу дорабатываю Ларгус

Ремонт подрулевого переключателя ларгус

Заглянул к нам данный автомобиль с распростроненной проблемой на Ларгусах.

Хоть это и не солярис — помогли.Сделав диагностику нашли неисправность — подрулевой переключатель.Сняв его увидели проблему.На штоке, который находится внутри ручки оторвались провода, ибо конструкция там…так себе =(

Вот тут было не до фото.Я обернул в изоленту «конец» ручки, чтобы не повредить, и снял его, с помощью пластиковых съемников, большого количества силы и злости.

Готово. Собираем и радуемся работе сигнала =))

Всем спасибо за внимание. Надеюсь данная информация кому-нибудь да пригодится

Подрулевые переключатели на автомобиле Лада Ларгус выполняют ряд коммутационных функций в электрических цепях автомобиля. При неисправности переключателей, вы возможно не сможете полноценно пользоваться освещением, указателями поворотов, дворниками, звуковым сигналом и т.д. В этой статье мы расскажем об снятии переключателей, в случае их замены, а также приведем таблицу с замыкаемыми контактами подрулевых переключателей при оперировании ими.

Операции по снятию подрулевых переключателей Лада Ларгус

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки. 3. Снимите верхнюю.

4. . и нижнюю части кожуха.

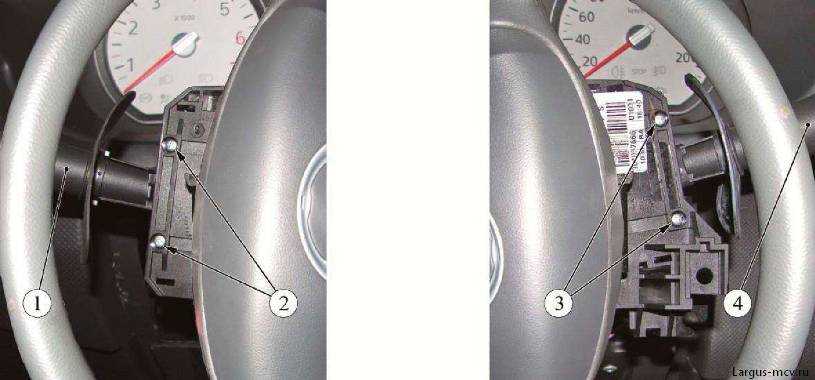

5. Выверните два винта крепления под-рулевого переключателя.

6. ..и извлеките его из гнезда соединителя.

7. Отсоедините от переключателя колодку жгута проводов. 8. Аналогично снимите второй подрулевой переключатель. 9. Убедитесь в исправности подрулевых переключателей, проверяя правильность замыкания их контактов при различных положениях рычагов. Подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.4 и 10.5. Номера выводов переключателей указаны на рис. 1 и 2.

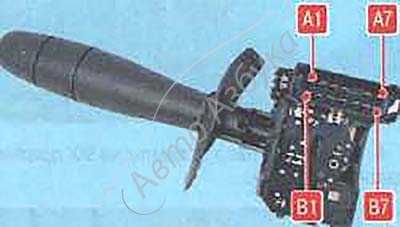

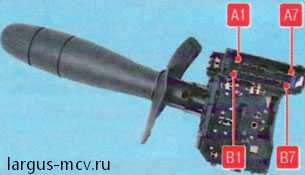

Рис. 1. Номера выводов переключателя наружного освещения и указателей поворота

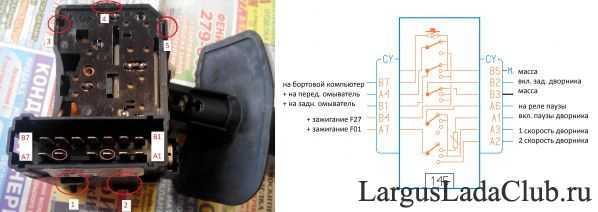

Рис. 2. Номера выводов переключателя очистителя и омывателя ветрового стекла

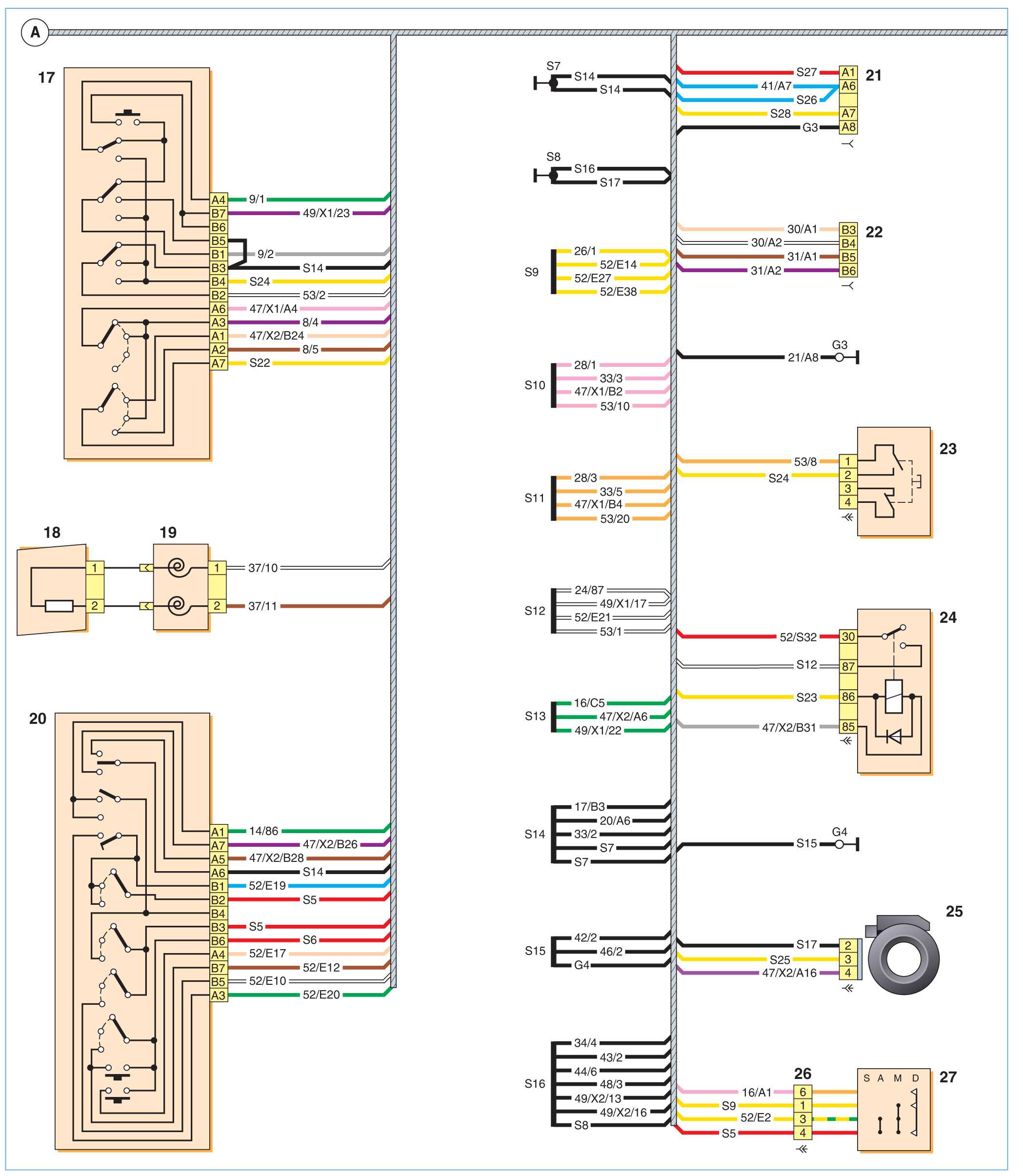

Таблицы замыкания контактов на подрулевых переключателях при оперировании ими

Левый подрулевой переключатель

Правый подрулевой переключатель

При необходимости подрулевые переключатели можно снять в сборе с соединителем и контактным кольцом подушки безопасности. Для этого выполните следующее.

Вам потребуется ключ ТОRХ Т20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению. (см «Снятие руля Лада Ларгус»)

Чтобы не повредить токоведущую шину контактного кольца подушки безопасности, зафиксируйте кольцо от проворачивание. Для этого вставьте в специальный паз на внешней окружности кольца отрезок тон» кой пластинки. Очень хорошо подходит для этой цели отрезок от ленточного стяжного хомута чехла ШРУСа.

Перед установкой рулевого колеса не забудьте вынуть фиксатор! 3. Снимите кожух рулевой колонки.

5. Нажмите на болт, чтобы ослабить хомут..

6. . и сдвиньте соединитель с рулевой колонки.

7. Отсоедините от подрулевых переключателей белую.

8. . малую черную.

9. . и большую черную колодки жгута проводов и снимите соединитель в сборе с подрулевыми переключателями и контактным кольцом.

10. Установите подрулевые переключатели и все снятые детали в порядке, обратном снятию.

Всем привет. Начался сезон дождей и ближайшие 3-4дня будет поливать. А болячку пора бы уже устранить… а то очень не приятно так ездить.Но прежде надо сказать отдельное спасибо bazzalt за предоставленную инструкцию по лечению болячки. в Борт Журнале было все очень подробно описано. Кому если вдруг интересно вот решение и лечение болячки: www.drive2.ru/l/493716181195161999/

Разобрал кожух, открутил два болтика которые держат подрулевой переключатель, снял колодку с подрулевого. Дальше уже переместился с машины на работу где и продолжил сей действия.

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

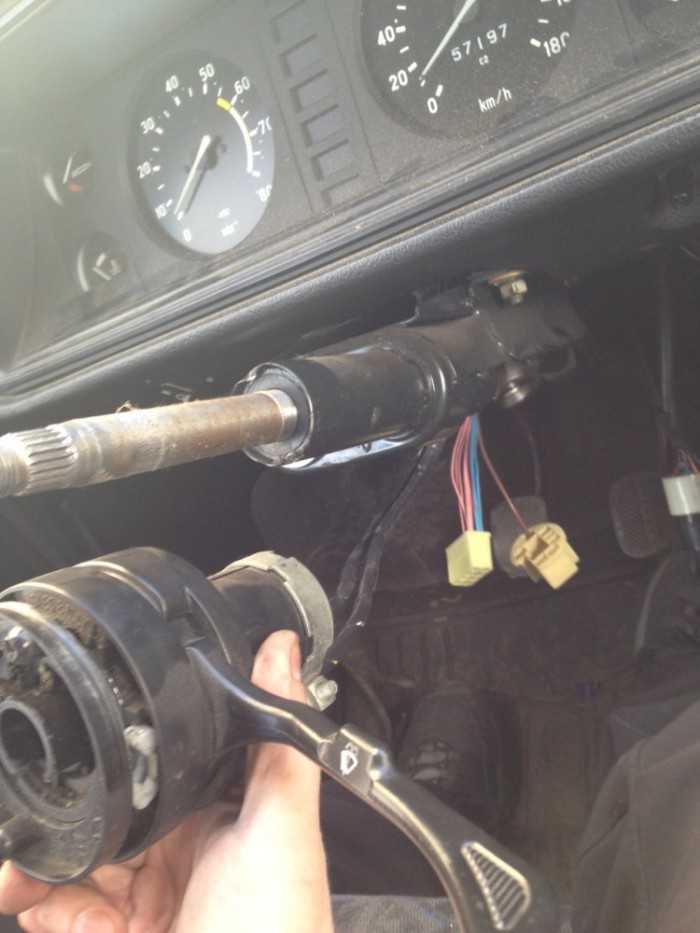

Снимается подрулевой переключатель на авто ВАЗ-2107 в такой последовательности:

Обесточиваем автомобиль от источника питания и снимаем руль.
Приступаем к снятию защитного кожуха вала рулевой колонки, где и установлены рычаги управления. Для этого крестообразной отверткой выкручиваются 4 болта и саморез.
После снятия кожуха переходим к самим рычагам важных функций. Отключается колодка с питающими проводами.
Отвинчиваем болт крепления переключателей, находящийся снизу.
После ослабления крепления можно извлечь переключатель без особых усилий.

Теперь можно провести ремонт устройства, первоначально осмотрев возможные повреждения. Если таковых нет, необходимо прочистить контакты в соединительной колодке и отогнуть просевшие пружинки. Также необходимо проверить не отпаялся ли проводок из устройства. После того как ремонт был проведен, необходимо выяснить, устранили ли мы неполадку. Для этого соединяем колодки и накидываем клеммы на аккумулятор, если все функции работают, то ремонт прошел удачно.

Как производится замена устройства

Если же после ремонта подрулевой выключатель отказывается работать, то тут деваться некуда, придется приобретать новый. Стоимость такого переключателя на ВАЗ-2107 составляет в районе 300-500 рублей

Не такая уж и большая стоимость для такого важного элемента управления. Теперь осуществляется замена, которая подразумевает снятие старого и установку на его место нового элемента

Как снимается нерабочее устройство уже известно, поэтому приступаем к делу. Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо.

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа времени, после чего это устройство будет работать как будто автомобиль только из автосалона.

Подрулевые переключатели — снятие и установка

Прмечание: Каталожные номера переключателей см. здесь

Внимание. Снятие и установка подрулевых переключателей производится без снятия рулевого колеса

Установить автомобиль на рабочее место и затормозить стояночным тормозом.

Повернуть рулевое колесо в сторону снимаемого переключателя и выключить зажигание (операция выполняется для обеспечения доступа к винтам крепления переключателя через верхний проем рулевого колеса).

Отвернуть два винта крепления кожухов рулевой колонки

. преодолев усилие фиксаторов, снять верхний .

. и нижний кожухи рулевой колонки .

Внимание. Перед снятием переключателя режимов стеклоочистителя снять приемную катушку транспондера с корпуса выключателя зажигания

Рисунок 4-1 — Снятие подрулевых переключателей:

1 — переключатель указателей поворота и света фар; 2 — винты крепления переключателя указателей поворота и света фар; 3 — винты крепления переключателя режимов стеклоочистителя; 4 — переключатель режимов стеклоочистителя

Отвернуть два винта (2) слева или (3) справа, рисунок 4-1, крепления, извлечь переключатель (1) или (4) из корпуса блока переключателей

Отсоединить колодку жгута проводов от переключателя и снять переключатель (отвертка крестообразная).

Проверка работы подрулевых переключателей

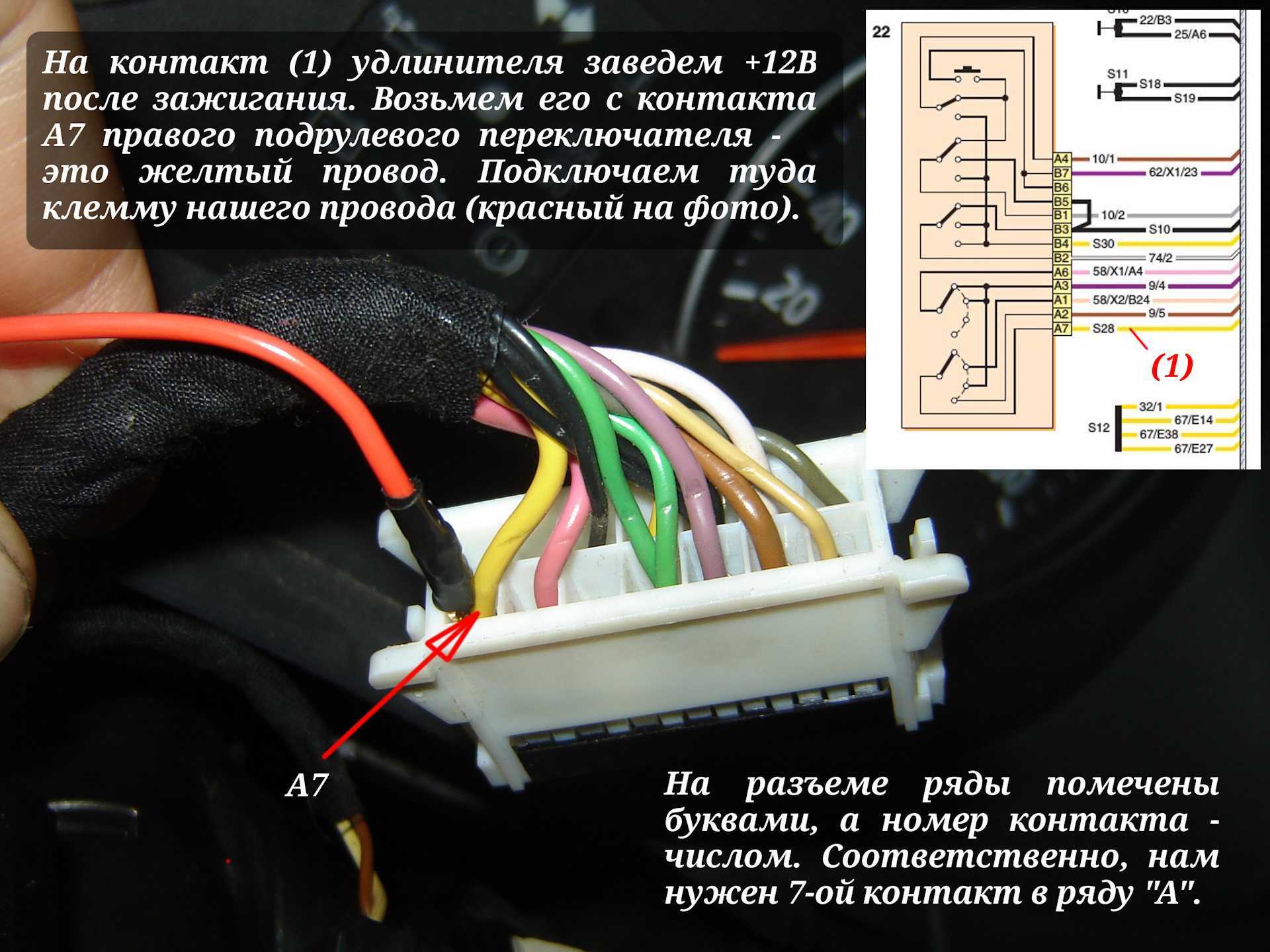

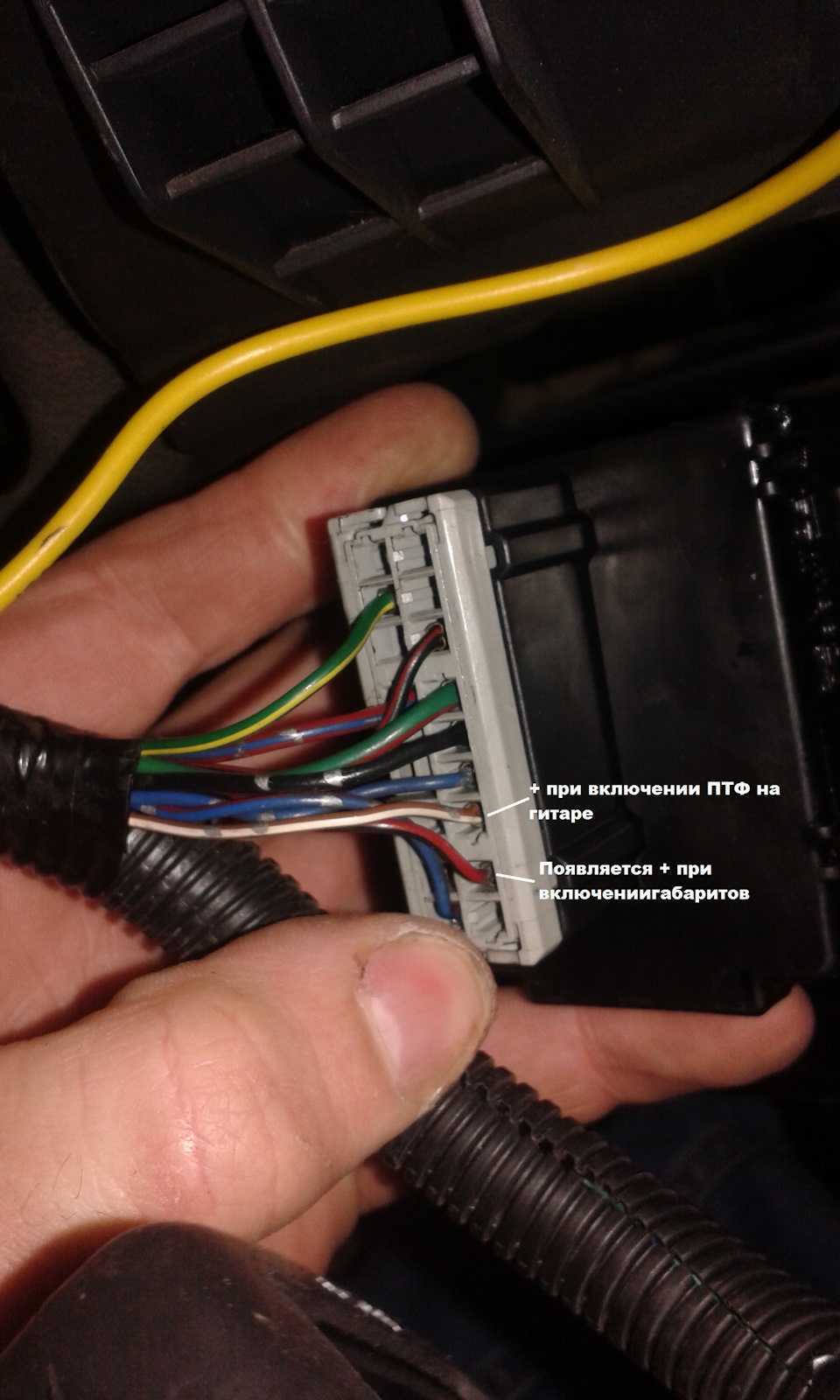

Проверьте правильность замыкания контактов переключателей при различных положениях. Подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 1 и 2. Номера выводов переключателей указаны на рис. 1 и 2

Рис. 1. Номера вывоов переключателя наружного освещения и указателей поворота.

Рис. 2. Номера выводов переключателя очистителя и омывателя ветрового стекла

Таблица 1. При различных положениях рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала

Включаемый прибор	Номера замкнутых контактов
Левый указатель поворота	А7-А6
Правый указатель поворота	А5-А6
Габаритный огонь	В1-В2
Переключение ближнего / дальнего света	В5-ВЗ
Дальний свет фар	В5-ВЗ + В7-В6
Передние противотуманные фары	А1-В2 + В1-В2
Задний противотуманный фонарь	АЗ-В2 + В1-В2
Звуковой сигнал	А4-В6

Таблица 2. При различных положениях рычага переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера

Включаемый прибор	Номера замкнутых контактов
Насос омывателя ветрового стекла	А4-В4
Малая скорость стеклоочистителя	АЗ-А7
Большая скорость стеклоочистителя	А2-А7
Прерывистый режим работы стеклоочистителя	А1-А7 + АЗ-А6
Прерывистый режим работы стеклоочистителя, малая скорость	АЗ-А6
Кнопка переключения режимов отображения бортового компьютера	А4-В7

Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, — лампа должна загореться. В противном случае выключатель неисправен.

Подсоединить к переключателю колодку жгута панели приборов.

Установить переключатель в корпус блока переключателей и закрепить двумя винтами (отвертка крестообразная).

Установить, если было снято, приемную катушку транспондера.

Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами

Включить зажигание и проверить работу подрулевых переключателей.

Видео
