Подшипник передней ступицы лада ларгус. замена переднего ступичного подшипника lada largus

Замена подшипника ступицы автомобиля Лада Ларгус

Подшипник ступицы заменяем при появлении люфта. Износ подшипника можно определить по увеличенному шуму при движении автомобиля.

Операции по замене подшипника ступицы с ABSи без аналогичные. Только отличие в установленном датчике скорости в поворотном кулаке.

Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на смотровую яму или подъемник.

Двухрядный подшипник передней ступицы (на фото, детали одного ряда подшипника извлечены из наружного кольца подшипника): 1 – наружное кольцо подшипника; 2 – внутреннее кольцо подшипника; 3 – сепаратор с шариками; 4 – сальник; 5 – защитная шайбаСнятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять переднее колесо
— снять датчик скорости вращения переднего колеса;
— отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески;
— снять тормозной диск переднего тормоза;
— снять кожух тормозного диска переднего тормоза.
Отсоединить наконечник рулевой тяги от рычага поворотного кулака

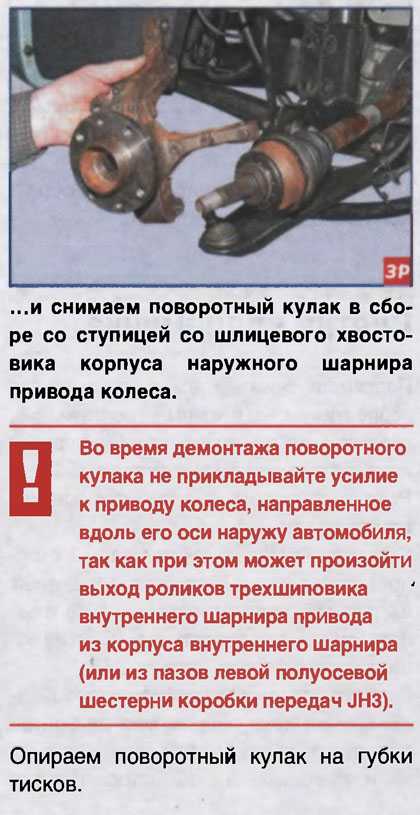

Снять поворотный кулак.
Рисунок 3-1 — Выпрессовка ступицы переднего колеса:
— оправка наружным диаметром 36,5 мм для выпрессовки ступицы;
— поворотный кулак;
— плита опорная;
— подшипник ступицы переднего колеса;
— ступица переднего колеса
Установить на стол пресса опорную плиту 3, рисунок 3-1, установить на плиту поворотный кулак 2, установить на ступицу оправку 1 с наружным диаметром 36,5 мм и выпрессовать ступицу 5 из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский
), оправка наружным диаметром 36,5 мм для выпрессовки ступицы — самоизготовление, плита опорная — самоизготовление).

Спрессовать со ступицы внутреннюю обойму подшипника (комплект съемников типа 71 03 00 00 и 71 04 00 00 ф

«Stahlwille»).
Рисунок 3-2 — Выпрессовка наружной обоймы подшипника ступицы переднего колеса из поворотного кулака:
— оправка наружным диаметром 65 мм для выпрессовки наружной обоймы подшипника ступицы переднего колеса;
— поворотный кулак;
— внутренняя обойма подшипника; 4-упор
Установить на стол пресса упор 4, рисунок 3-2, установить на упор поворотный кулак 2, установить на внутреннюю обойму 3 подшипника оправку 1 с наружным диаметром 65 мм и выпрессовать наружное кольцо подшипника из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский ), оправка наружным диаметром 65 мм для выпрессовки наружного кольца подшипника — самоизготовление, упор — самоизготовление).
Установка

Внимание. Перед сборкой проверить посадочные поверхности поворотного кулака и ступицы переднего колеса, дефектные детали заменить.
Внимание

При запрессовке подшипника в поворотный кулак усилие запрессовки прикладывать к наружной обойме подшипника. Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.
Установить на стол пресса упор 4, рисунок 3-3, установить на упор поворотный кулак 3 и запрессовать подшипник, установив на наружную обойму 2 подшипника оправку 1 наружным диаметром 70 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский ), оправка наружным диаметром 65 мм для запрессовки подшипника — самоизготовление, упор — самоизготовление).

Рисунок 3-3 — Запрессовка подшипника ступицы переднего колеса в поворотный кулак:

Алгоритм действий

Выполняем демонтаж поворотного кулака

Предварительно осуществляем весь перечень потребных действий, на которых не заостряем здесь внимание. Прессом выдавливаем ступицу из поворотной цапфы. Если пресс отсутствует, то пользуемся оправкой в паре с молотком

При таком действии подшипник в большинстве случаев разрушается и на валу ступицы остается его внутренняя обойма. Извлечь ее поможет съемник. Если он отсутствует, то придется срезать, хотя это опасно повреждением ступичного вала. Из полости кулака вынимаем наружную обойму изделия. Устанавливаем новый подшипник и фиксируем его стопорным кольцом. Запрессовываем ступицу. Проверяем правильность ее посадки. Устанавливаем сборку узла на автомобиль LADA Largus

Если пресс отсутствует, то пользуемся оправкой в паре с молотком. При таком действии подшипник в большинстве случаев разрушается и на валу ступицы остается его внутренняя обойма. Извлечь ее поможет съемник. Если он отсутствует, то придется срезать, хотя это опасно повреждением ступичного вала. Из полости кулака вынимаем наружную обойму изделия. Устанавливаем новый подшипник и фиксируем его стопорным кольцом. Запрессовываем ступицу. Проверяем правильность ее посадки. Устанавливаем сборку узла на автомобиль LADA Largus.

Почему стоит серьезно отнестись к данной неполадке

Прежде чем думать о том, как проверить подшипник ступицы переднего колеса, следует осознать всю серьезность возможной неполадки. Выход из строя данного элемента чреват не только неприятным шумом, который будет раздражать пассажиров и водителя.

Однажды, вместо гула вы услышите хруст и громкий треск.

Это будет сигналом о том, что подшипник полностью разрушился, в результате чего заклинит ступица колеса, а шаровая опора рычага подвески будет деформирована.

Если это произойдет на высокой скорости, то последствия тут бывают более чем плачевными. В результате, не помешает знать, как проверить ступичный подшипник ВАЗ 2110 и других автомобилей.

Что может привести к поломке элемента

Чтобы проверка ступичного подшипника требовалась вам как можно реже, необходимо понимать, какие именно предусловия у поломки данного элемента. Как правило, подобные устройства весьма надежные и долговечные.

Они могут нормально работать даже в достаточно сложных условиях. В то же время, хотя производители часто указывают большой ресурс элемента, подобные комплектующие могут выйти из строя уже через сотню тысяч километров пробега.

Именно тогда и требуется диагностика подшипника ступицы.

В основном, к поломке детали приводит:

низкое качество дорожного покрытия, что проявляется в повышенной нагрузке на подвеску;
естественная выработка ресурса;
плохая смазка ступичного подшипника, а также неэффективное уплотнение;
неправильный монтаж элемента.

Таким образом, все это приводит к поломке элемента. Но убедиться в неисправности можно лишь тогда, когда вы знаете, как проверить подшипник ступицы.

Диагностика ступицы колеса

Итак, прежде всего, ответ на вопрос, как проверить передний ступичный подшипник, состоит в том, чтобы прислушаться к своему транспортному средству. Характерным симптомом тут выступает монотонный гул на низких частотах. Более четко шумы можно услышать на поворотах при скорости от 20 километров в час.

Еще одним вариантом того, как проверить подшипник ступицы переднего колеса ваз 2110, является выполнение резких поворотов на небольшой скорости (20-30 километров в час).

Если мы поворачиваем влево, при этом гул пропадает, значит именно левый подшипник вышел из строя (ведь в случае крена вся нагрузка будет идти на правое колесо). Точно так же можно проверить работоспособность подшипника ступицы правого колеса.

Определяем наличие люфта

Для более точного определения ситуации, нам понадобится домкрат. С помощью такого инструмента вывешиваем колесо, после чего проверяем, есть ли люфт. Одной рукой мы берем колесо сверху, а второй – снизу. Пробуем немного покачать его.

Если ощущается люфт, значит, все дело кроется в подшипнике, который нужно сразу же заменить.

В то же время, появление люфта может свидетельствовать также о неисправности одного из элементов подвески. Проверить это достаточно легко. Необходимо просто полностью выжать тормоз, если при этом люфт не исчезает, значит, проблему следует искать не в подшипнике. Кроме того, иногда люфт свидетельствует о том, что подшипник плохо закрепили, так что стоит проверить, не ослабло ли крепление.

Дополнительно вам поможет видео о том, как проверить ступичный подшипник. Найти его можно найти на нашем сайте. В видео подробно даются ответы на все возникающие вопросы как проверить ступичный подшипник:

Стоит ли менять элемент своими руками

Определив, что проблема кроется именно в подшипнике, можно отправиться на СТО или же заняться ремонтом самостоятельно, если у вас есть специальные навыки и умения.

Но тут нужно быть предельно аккуратным, верно выставить зазор при монтаже, а также не использовать острых инструментов, которые могут повредить уплотнение подшипника.

Во время запрессовки элемента в отверстие, необходимо передавать усилие на наружное кольцо. Устанавливая же подшипник на ось, следует проследить, чтобы воздействие шло именно на внутреннее кольцо.

Итак, мы узнали, как проводится подробная диагностика подшипника передней ступицы. Необходимо еще раз подчеркнуть, что подобная неполадка является более чем серьезной.

При обнаружении гула, люфта или других признаков, следует тщательно проверить элемент. Если у вас возникают определенные сомнения, то тут необходимо обратиться к профессионалам или заменить неисправный подшипник.

Так вы сможете уберечь себя от различных происшествий на дороге.

Видео о том, как проверить подшипник ступицы переднего колеса:

Как определить неисправность ступичного подшипника

В принципе, сами симптомы износа ступичного подшипника, достаточно красноречивы и позволяют с высокой точностью предполагать источник неполадок. Тем не менее, можно проверить состояние подшипника, практически стопроцентно. Для этого, нужно поддомкратить машину, поставить под нее подпорки, после чего покачать колесо в вертикальной плоскости. Если вы ощущаете люфт, подшипник ступицы нужно менять. Можно так же повращать колесо и если с подшипником непорядок, вы услышите специфические шумы или почувствуете неравномерность вращения.

Менять ли ступичный подшипник самостоятельно? На первый взгляд, замена ступичного подшипника – процедура не столь уж и сложная. Но это лишь на первый взгляд. Достаточно того, что две из четырех причин преждевременного износа ступичного подшипника, относятся к ошибкам в процессе его установки. А потому, если вы не профессиональный слесарь, менять ступичные самостоятельно не рекомендуется. Тех же специальных съемников, может понадобиться гораздо больше чем один. Исходя из этого, мы советуем вам, заплатить за работу специалиста, ведь при правильной установке ступичного подшипника, менять его придется еще не скоро.

Лада Ларгус. Замена подшипника ступицы переднего колеса

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на смотровой канаве или эстакаде.

Работа показана на подшипнике ступицы автомобиля, оборудованного ABS. На автомобиле без ABS операции по замене подшипника практически аналогичны. Отличие заключается в отсутствии установочного кольца для датчика скорости вращения колеса, которое на автомобилях с ABS размещается в гнезде поворотного кулака под подшипник. Операции по замене подшипников правого и левого колеса аналогичны. Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса упоры.

Головкой «на 32» отворачиваем гайку подшипника ступицы колеса.

Гайка подшипника ступицы колеса затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, — для этого потребуется помощник.

Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего колеса (см. «Снятие датчика скорости вращения переднего колеса», с. 197).

Снимаем диск тормозного механизма (см. «Замена диска тормозного механизма переднего колеса», с. 192). Ключом Тогх Т-30 отворачиваем три винта крепления щита тормозного механизма к поворотному кулаку и снимаем щит. Отсоединяем наконечник рулевой тяги от поворотного кулака (см. «Замена наконечника рулевой тяги», с. 177). Выводим палец шаровой опоры из отверстия поворотного кулака (см. «Снятие рычага»,, с. 162). Отсоединяем аморти-заторную стойку от поворотного кулака (см. «Снятие амортизаторной стойки и ее разборка», с. 159)…

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.

Нанося удары по торцу наружного кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.

Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Перед запрессовкой подшипника…

…вставляем в отверстие кулака новый подшипник.

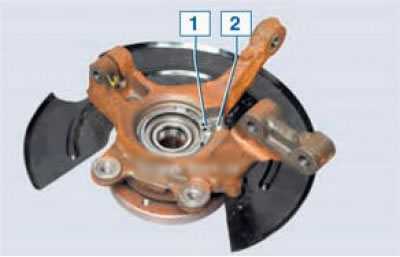

На автомобиле с ABS подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения

При запрессовке ступицы чашка съемника должна опираться на торец внутреннего кольца подшипника.

Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

Видео по теме «Лада Ларгус. Замена подшипника ступицы переднего колеса»

Замена переднего подшипника ступицы Рено Логан, Сандеро, Ларгус

замена подшипника передней ступицы рено логан , логан2 , сандеро , Лада Ларгус

Renault Logan | Лада Ларгус — замена переднего ступичного подшипника / TRIALLI

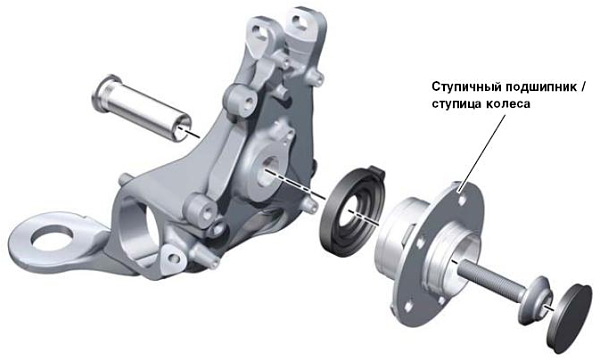

Конструкция и принцип работы

Ступичные подшипники являются одними из самых высоконагруженных частей машины. На них приходится давление полной массы авто, разнонаправленные нагрузки, возникающие при ускорениях, торможениях, движения по неровностям. Поэтому к этим узлам выдвигаются очень серьезные требования, поскольку от них напрямую зависит безопасность движения.

В конструкции авто в ступицах используются подшипники качения. В автомобильных ступицах применяются разные виды подшипников, хотя конструктивно они идентичны и состоят из нескольких частей:

обоймы, они же кольца (наружное и внутреннее);
тела качения;
сепаратор;

Кольца подшипников выступают в качестве опорных поверхностей для тел качения, которые помещаются между обоймами. Наружным кольцом подшипник устанавливается в отверстие ступицы, а внутренним он садится на ось.

Для равномерного распределения тел качения по окружности обойм используется сепаратор. В задачу сепаратора входит также исключение контакта этих тел между собой.

Дополнительно в конструкции некоторых видов ступичных подшипников применяются пыльники, предотвращающие попадание пыли и грязи внутрь узла. Такие узлы считаются закрытыми.

Назначение ступичного подшипника

Передний ступичный подшипник служит для обеспечения возможности колеса автомобиля Лада Ларгус свободно вращаться. В основу данного изделия производители закладывают высокопрочный металл. Это позволяет шарниру выдерживать повышенные нагрузки. Со временем эта деталь получает естественный износ, что приводит к потребности в ее замене. Также неправильная эксплуатация может внести свою лепту в поломку шарнира, тогда требуется замена подшипника.

Следует проявить бдительность в плане своевременной диагностики состояния этого важного компонента ходовой части, в достаточной степени влияющего на обеспечение общей безопасности присутствующих в автомобиле людей. Во избежание аварийных ситуаций своевременная замена подшипника будет действительно эффективной мерой

Важно выполнить это ремонтное мероприятие при появлении первых признаков поломки.

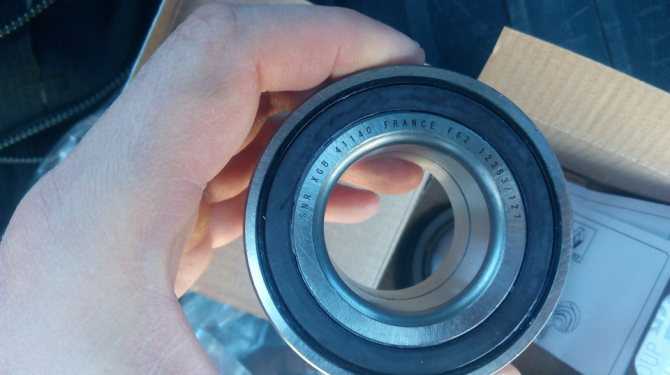

Здесь показан вид переднего подшипника ступицы ходовой части Лада Ларгус.

Люфт

Разные конструкции ступичных узлов имеют сильно отличающиеся друг от друга диапазоны допустимого люфта. Вообще без зазора подобные подшипники работают крайне редко, поскольку применение в них консистентных видов смазок подразумевает отсутствие натяга. А нулевой зазор – это уже натяг, поскольку геометрические параметры не могут быть стабильными при изменении температуры.

Допустимую величину люфта ступиц своей машины желательно знать. Особенно там, где использованы регулируемые пары ступичных подшипников. В крайнем случае, можно попытаться запомнить люфт по ощущениям, покачав вывешенное колесо такой же, но заведомо исправной машины. Опытный мастер легко оценивает зазоры на любых автомобилях.

Когда подшипник изношен, у него неизбежно растёт люфт. И если колесо, грубо говоря, уже чрезмерно болтается на оси – детали надо менять, будь это подшипники или ступица в сборе. Избежать ошибок при замере люфта покачиванием за обод колеса поможет одновременное с этим нажатие на тормозную педаль. На люфт в узлах подвески это никак не повлияет, а вот подшипник будет зажат, и зазор исчезнет.

Правила замены неисправного подшипника

Избежать последующего раннего износа (или быстрого выхода из строя) позволит соблюдение основных правил.

Главное условие дальнейшей благополучной работы – соблюдение чистоты, защита от попадания чужеродных частиц и грязи при монтаже.
Подшипник извлекают из упаковки перед непосредственным монтажом.
Детали машины, где предстоит замена подшипника, должны быть закрыты, чтобы защитить от загрязнений место установки.
При замене следует избегать механического воздействия на него, нельзя наносить прямые удары по нему.
Запрессовка производится при помощи специальной втулки.

Причины преждевременного износа подшипника ступицы

Срок службы этой детали связан с большим количеством факторов и поэтому лежит в достаточно широком диапазоне: от 50 до 150 тыс. км пробега. В первую очередь это условия эксплуатация и марка автомобиля (например, «Рено Логан», благодаря подвеске, максимально адаптированной к российским условиям, проходит больше, чем «Лачетти»). Также стоит учитывать вид детали: заводские «выхаживают» гораздо больше, если сравнивать с неоригинальными запчастями. Основные причины выхода из строя:

Большой пробег. Здесь нет ничего сверхъестественного: длительная эксплуатация приводит к износу любой детали и подшипник ступицы не является исключением.
Потеря смазки. Она закладывается внутрь изделия на стадии изготовления, и потом подшипник «наглухо» закрывается специальной крышкой из резины или пластика. Если этот кожух разрушается, смазка вытекает, и деталь начинает работать «всухую», что приводит к ее разрушению.
Постоянная езда по ухабам, ямам (если у вас «Нива», это в порядке вещей), а также агрессивный стиль вождения. Прохождение неровностей дороги на скорости резко увеличивает нагрузку на ступичный подшипник, сокращая срок его службы.
Неправильный монтаж. Это может быть неверная запрессовка: если деталь поставлена косо, через пару-другую тысяч км пробега, а то и раньше вы убедитесь, что гудит подшипник ступицы. Также возможна неправильная затяжка гайки: с чрезмерно большим или наоборот, малым усилием. В первом случае узел начнет перегреваться, во втором – разбалтываться.
Смазка не соответствует рекомендованной автопроизводителем. Ступица работает в режиме высоких температур, поэтому для нормального ее функционирования нужен особый состав. Другой тип смазки может просто перегреться, расплавиться и вытечь, оставив подшипник сухим.
Установлен низкокачественный или бракованный подшипник.
Неправильная установка развала схождения вызывает повышенную нагрузку на ступицу.
Ненормальная работа суппорта (тормозов), вызывающая их перегрев. В итоге излишнее тепло передается на подшипник ступицы.
Чрезмерное увлечение тюнингом: установка колесных дисков, покрышек большего диаметра, да еще и с вылетом наружу. Если вам это всё необходимо, следует устанавливать усиленную версию подшипников.

Установка

Внимание. Перед сборкой сопрягаемые поверхности поворотного кулака, ступицы переднего колеса и подшипника очистить

Внимание. Перед сборкой проверить посадочные поверхности поворотного кулака и ступицы переднего колеса, дефектные детали заменить

Внимание. При запрессовке подшипника в поворотный кулак усилие запрессовки прикладывать к наружной обойме подшипника

Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.

На автомобилях с АБС, перед установкой подшипника вкладываем в отверстие поворотного кулака установочное кольцо датчика скорости вращения колеса (лапками, центрирующими кольцо, — внутрь кулака).

Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика скорости на кольце 1 расположился в пазе кулака 2 (для наглядности показано на собранном ступичном узле).

Установить на стол пресса упор 4, рисунок 3-3, установить на упор поворотный кулак 3 и запрессовать подшипник, установив на наружную обойму 2 подшипника оправку 1 наружным диаметром 70 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский завод “Автоспецоборудование”), оправка наружным диаметром 65 мм для запрессовки подшипника – самоизготовление, упор – самоизготовление).

Рисунок 3-3 – Запрессовка подшипника ступицы переднего колеса в поворотный кулак: 1 — оправка наружным диаметром 70 мм для запрессовки подшипника ступицы переднего колеса; 2 — наружная обойма подшипника; 3 — поворотный кулак; 4 — упор

Или, при отсутствии пресса, можно воспользоваться чашечным съёмником. Для этого:

Установив винт съемника с опорной шайбой, вставляем в отверстие кулака новый подшипник.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения колеса.

Запрессовываем подшипник, прикладывая усилие через чашку съемника 1 к торцу наружного кольца подшипника 2, при этом шайба съемника 3 должна опираться на поворотный кулак.

После запрессовки подшипника, установить в проточку кулака стопорное кольцо (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. “Stahlwille”).

Далее запрессовываем ступицу в подшипник:

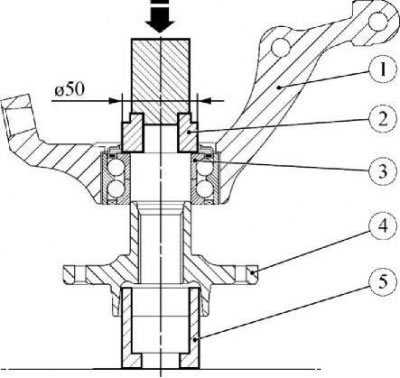

Рисунок 3-4 – Запрессовка ступицы переднего колеса: 1 — поворотный кулак; 2 — оправка наружным диаметром 50 мм для запрессовки ступицы переднего колеса; 3 — внутренняя обойма подшипника; 4 — ступица переднего колеса; 5 — упор

Установить на стол пресса упор 5, рисунок 3-4, установить на упор ступицу 4 переднего колеса и напрессовать кулак 1 с подшипником в сборе на ступицу, установив на внутреннюю обойму 3 подшипника оправку 2 наружным диаметром 50 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский завод “Автоспецоборудование”), оправка наружным диаметром 50 мм для запрессовки – самоизготовление, упор – самоизготовление.

Или, при отсутствии пресса, воспользуйтесь тем же чашечным съёмником:
