Как отрегулировать карбюратор газ 52

Регулировка карбюратора К-62В и К65П

Регулировку оборотов холостого хода производите в следующей последовательности: 1 – заверните винт 18 до упора, который регулирует подачу воздуха для холостого хода. Затем отверните на один оборот. 2 – Приоткройте дроссельную заслонку, ручкой газа. 3 – Запустите двигатель, прогрейте. 4 – Болтом 16, опуская дроссельную заслонку, добейтесь минимально устойчивой работы мотора. 5 – Винт 18 откручивая установить максимально большие обороты. 6 – Болтом 16 снова опустить заслонку на минимальные обороты. 7 – Проверить регулировку. Резко открываем дроссельную заслонку ручкой газа. Если двигатель глохнет или имеется провал в работе. При переходе с холостого хода на основной рабочий. Регулировка неверна. Винтом 18 нужно обогатить топливную смесь — закрутить на четверть. Или повторите всю регулировку. 8 – Отрегулировано правильно, если нет провала и мотор, не глохнет. А продолжает набирать резко обороты.

Настройка в переходном режиме

Промежуточной системой функционирования карба принято считать режим, в котором обеспечивается открытость заслонки в пределах 0-25 процентов. Для обеспечения стабильного функционирования силовой установки в этом режиме, надо подкорректировать ХХ и настроить положение заслонки.

Что касается автомобильных установок, то в переходном режиме здесь в работу включается ускоритель. Он задействуется при помощи независимой пружины. Скорректировать устройство можно, изменив жёсткость пружины и размеры жиклёров. Как правило, настройке подвергаются два или три элемента.

Промежуточный режим, как и говорилось выше, когда заслонка частично открыта. Если быть точнее – на 25 процентов или наполовину. Достаточно передвинуть зазор, осуществить притирку.

Схема мотоцикла карбюратора

Преобразовать калибр клапана, значит, поменять шаг его настройки. Как правило, он приблизительно равен 0,01 мм. Как и на мотоцикле, чтобы настроить иглу соответственно, надо менять её положение, в зависимости от необходимости уменьшения или увеличения бензина в ТВС.

В некоторых случаях полезно сменить деталь на более остроконечную. Последний вариант подразумевает использование профильной конической части.

Для получения доступа к игле, снимать поплавковую камеру не нужно. Следует лишь открыть крышку. Если работа проводится на мотоцикле, то карб лучше демонтировать.

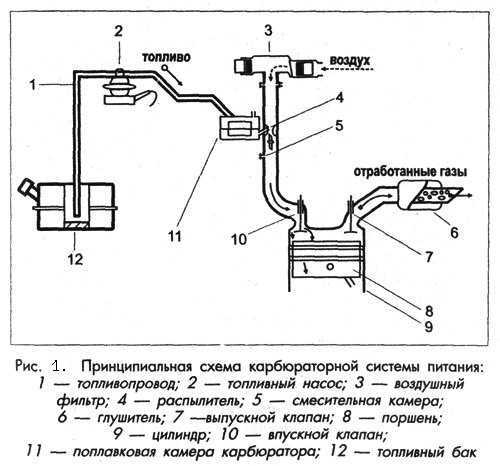

Режимы работы, идеальная характеристика карбюратора.

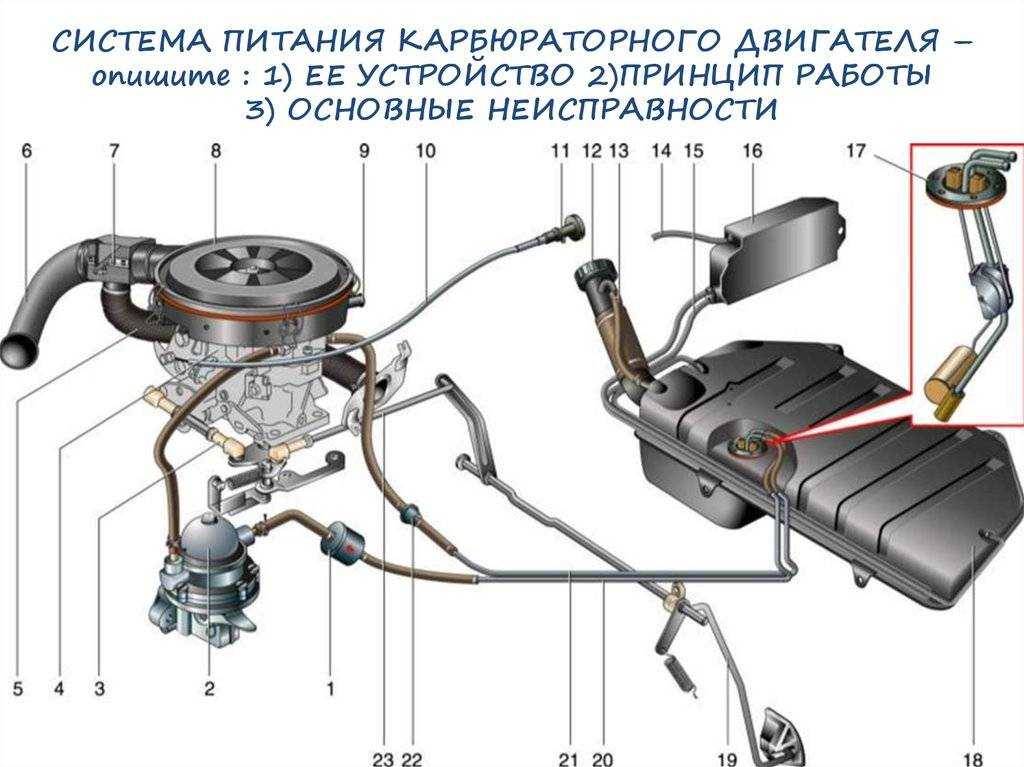

Мощность двигателей внутреннего сгорания определяется энергией, которая заключена в топливе и высвобождается при сгорании. Для достижения большей или меньшей мощности необходимо, соответственно, подавать в двигатель большее или меньшее количество топлива. В то же время для сгорания топлива необходим окислитель — воздух. Именно воздух фактически засасывается поршнями двигателя на тактах впуска. Педалью «газа», связанной с дроссельными заслонками карбюратора, водитель может только ограничить доступ воздуха в двигатель или напротив разрешить двигателю наполняться до предела. Карбюратор в свою очередь должен автоматически отслеживать расход воздуха, поступающий в двигатель, и подавать пропорциональное количество бензина.

Таким образом, расположенными на выходе карбюратора дроссельными заслонками регулируется количество приготовленной смеси воздуха и топлива, а значит и нагрузка двигателя. Полная нагрузка соответствует максимальным открытиям дросселя и характеризуется наибольшим поступлением горючей смеси в цилиндры. На «полном» дросселе двигатель развивает наибольшую мощность, достижимую при данной частоте вращения. Для легковых автомобилей доля полных нагрузок в реальной эксплуатации невелика — около 10…15%. Для грузовиков, наоборот, режимы полных нагрузок занимают до 50% времени работы. Противоположным полной нагрузке является холостой ход. Применительно к автомобилю это работа двигателя с отключенной коробкой передач, независимо от того, какова частота вращения двигателя. Все промежуточные режимы (от холостого хода до полных нагрузок) попадают под определение частичные нагрузки.

Изменение количества смеси, проходящей через карбюратор, происходит и при постоянном положении дросселя в случае изменения частоты вращения двигателя (количества рабочих циклов в единицу времени). В целом нагрузка и частота вращения определяют режим работы двигателя.

Автомобильный двигатель работает в огромном разнообразии эксплуатационных режимов вызванных изменяющейся дорожной обстановкой или желанием водителя. Каждый режим движения требует своей величины мощности двигателя, каждому режиму работы соответствует определенный расход воздуха и должен соответствовать определенный состав смеси. Под составом смеси понимается соотношение между количеством воздуха и топлива, поступающего в двигатель. Теоретически полное сгорание одного килограмма бензина произойдет в том случае, если при этом будет участвовать чуть меньше 15 килограммов воздуха. Величина эта определяется химическими реакциями горения и зависит от состава самого топлива. Однако в реальных условиях оказывается выгоднее поддерживать состав смеси хотя и близко к названной величине, но с отклонениями в ту или иную сторону. Смесь, в которой топлива меньше чем теоретически необходимо, называется бедной; в которой больше — богатой. Для количественной оценки принято использовать коэффициент избытка воздуха а, показывающий избыток воздуха в смеси:

Как отрегулировать карбюратор К-65?

Одной из важных систем мототехники является карбюратор. Он отвечает за правильность работы транспортного средства, его стабильность и долговечность. Функциональность мотоцикла, скутера во многом зависит от конструкционных особенностей карбюратора. Поэтому владельцы представленных транспортных средств оценивают особенности конструкции, принцип работы этого устройства.

Часто при создании отечественных марок мотоциклов, мопедов и даже снегоходов производитель устанавливает в систему карбюратор К-65. Выполнить его регулировку при необходимости можно своими руками. Настройка позволит мотору просто и легко заводиться, его работа будет стабильной и ровной. Топливная смесь будет состоять из правильной пропорции компонентов.

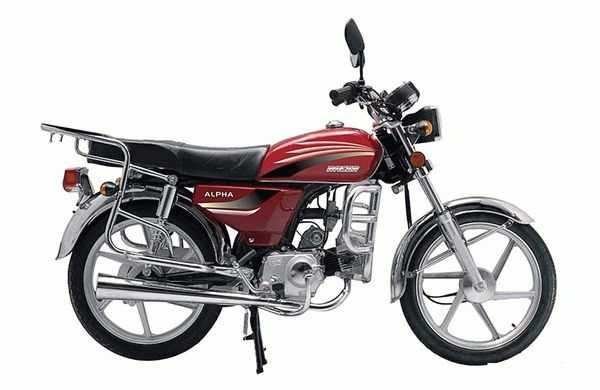

Как настроить карбюратор на мопеде Альфа

Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.

Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.

При образовании богатой смеси у вас возникнут следующие признаки:

• частые хлопки в выхлопной трубе;
• слабая динамика разгона;
• большой расход топлива.

К признакам бедной смеси можно отнести:

• наличие белого нагара на свече;
• сложность в запуске мотора;
• плохая работа холостого хода;
• невозможность повысить обороты.

Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:

• заменить или почистить воздушный фильтр;
• проверить свечу зажигания;
• почистить поверхность карбюратора от грязи;
• проверить все шланги и соединения на герметичность.

Загрязнение нагаром

Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи.

Последствия: плохой запуск двигателя скутера; плохая работа холодного двигателя скутера; перебои в воспламенении воздушно-топливной смеси; плохая реакция на газ.

Вероятные причины: избыточно богатая воздушно-топливная смесь; сильно засорен воздушный фильтр скутера; неправильно подобран тепловой диапазон — слишком «холодная» свеча.

Способы устранения: отрегулировать рабочую смесь; отрегулировать систему холодного пуска двигателя скутера; поменять воздушный фильтр скутера; почистить свечи или поменять на новые — с правильно подобранным калильным числом.

Это интересно: Ошибки при управлении «механикой»

Один карбюратор на мотоцикл Урал

Среди часто встречающихся вариантов тюнинга мотоцикла Урал нужно отметить установку одного карбюратора на Урал, как правило, автомобильного. Делается это, в первую очередь для снижения расхода топлива. Ведь хорошо известно, что оппозиты на родных карбюраторах имеют немалый аппетит (6-9 литров на 100 км).

К тому же, из-за конструктивных особенностей однокамерных карбюраторов поплавкового типа, мотоциклы Урал имеют заметный провал при резком ускорении с места. Для кого-то это неприемлемо. Улучшения динамических характеристик мотоцикла – еще одна причина, по которой устанавливают такие карбюраторы.

Если карбюратор ставить поперечно, то правый (левый) патрубок необходимо сделать короче, чтобы первый канал диффузора находился ровно посередине. Тем самым мы обеспечим одинаковое поступление топлива в цилиндры. Воздушный фильтр выводят над карбюратором или, если не хватает места, сбоку от него.

Еще один немаловажный момент. Впускной коллектор не должен быть цельным. В нём обязательно должно быть хотя бы одно эластичное соединение. У мотора есть определённое тепловое расширение. Так как мотор достаточно широкий, этого расширения хватает, чтобы в соединениях с головками герметичность соединения нарушалась, и начинало подсасывать воздух. Решается банально просто, делается в любом удобном месте разрез и соединяется резиновым патрубком.

Итак, первым на очереди автомобильным карбюратором для мотоцикла Урал идет ДААЗ 1111(1113) от Оки. Он как раз и рассчитан на подобный объем — 650 куб/см. Но перед установкой необходимо будет заменить штатные жиклеры в первой камере на 90, а во второй на 92,5. Воздушные каналы остаются прежними.

Аналогичным образом устанавливается карбюратор К-133 от Запорожца. Владельцы отмечают заметное снижение расхода топлива (3-5л на 100 км) по сравнению с двумя карбюраторами. Недостатками этого карбюратора является его устаревшая однокамерная конструкция и качество изготовления. Сегодня на рынке представлены более совершенные 5-ти системные карбюраторы с подсосом, ускорительным насосом и др.

Одним из таких и является карбюратор ДААЗ-2108–1107010. Он изначально настроен на «восьмерочный» двигатель объемом 1,5 л. Перед установкой на мотоцикл на него необходимо будет подобрать соответствующие жиклеры.

Фильтр для вышеописанных карбюраторов изготавливают самостоятельно. Делают площадку под фильтрующий элемент, а сверху прикрывают декоративной крышкой. Также изготавливают переходник для штатного фильтр бокса, если ему хватает места.

Регулировка карбюратора К-36Б

Регулировка на холостых оборотах производится следующим образом: 1 — перед началом регулировки необходимо завести прогреть двигатель. 2 — установить монетку топливного корректора в крайнее от себя положение; 3 — вывертыванием или ввертыванием винта 14 установить минимально возможные обороты двигателя; 4 — завернуть винт 13 до отказа, постепенно отвинчивать его, добиться четкой устойчивой работы двигателя; 5 — установить винтом 14, опустить или приподнять дроссель до минимально устойчивых оборотов холостого хода.

Регулировку качества смеси на рабочих режимах производят путем перестановки в дроссельном золотнике дозирующей иглы 6 на одну из пяти кольцевых канавок, при этом поднимание дозирующей иглы обеспечивает обогащение рабочей смеси, опускание обеспечивает обеднение.

Регулировка поплавка

Чтобы проверить правильность работы карбюратора, следует сначала определить количество топлива. Для этого рекомендуется взглянуть на положение поплавка конструкции

Важно, чтобы его перемещение на оси было свободным, а также была обеспечена герметичность корпуса

Игла клапана поплавка должна двигаться свободно, без каких-либо заеданий в процессе перемещения. Если такое движение отсутствует, будет нарушена конструкция детали.

Проверка герметичности поплавка осуществляется посредством извлечения его из карбюратора и погружения в кипяток. Если на поверхности образуются пузырьки газа, значит, герметичность нарушена. Для устранения неисправности:

1. Делают прокол в обнаруженном месте.
2. Удаляют воду и топливо, скопившееся внутри поплавка.
3. Просушивают поплавок.
4. Герметизируют отверстие.

Такая регулировка обеспечит надежную работу элемента.

=>

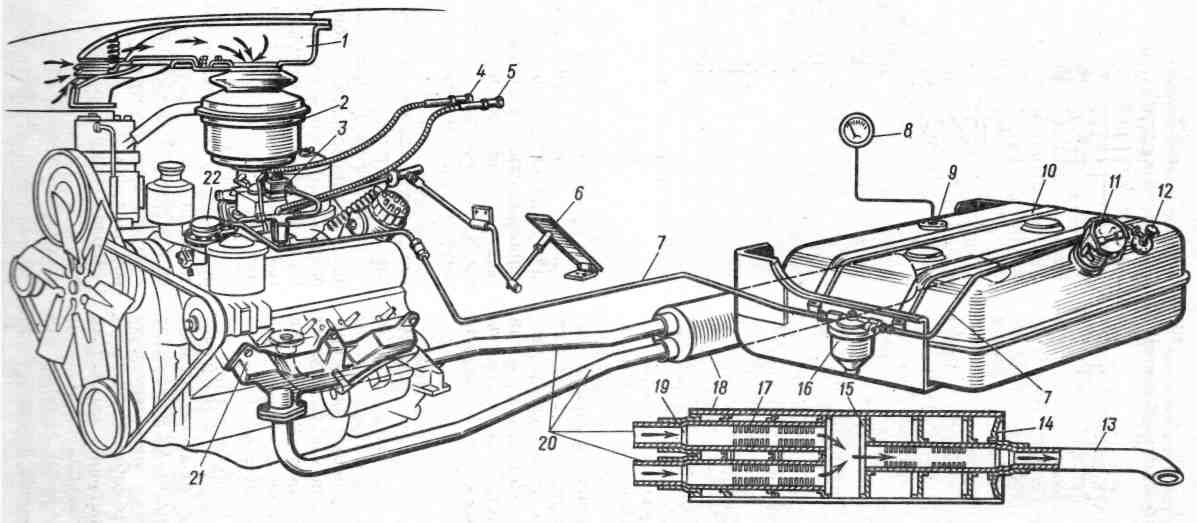

Устройство К-126

В конструкции карбюратора предусмотрены две камеры, каждая из которых имеет режим падающего потока топлива. Обе камеры не зависят друг от друга, и каждая обеспечивает цилиндры двигателя необходимым количеством топлива, которое поступает через впускную трубу.

Внутри поплавковой камеры находится воздушная заслона. В ней также предусмотрено два клапана, открывание которых происходит в автоматическом режиме.

Каждая камера дополнительно оборудована:

• двумя системами — холостого хода и дозирующей;
• распылителями.

Обе камеры похожи конструкцией. В каждой имеется система пуска холодного двигателя и насос, ускоряющий подачи смеси. Экономайзер один, поэтому соединение его с камерами осуществляется посредством предусмотренных клапанов. Механизмы привода отвечают за своевременную подачу топлива в цилиндры.

В системе холостого хода установлены жиклеры, которые делятся на топливный и воздушный. В каждом из этих элементов предусмотрены специальные отверстия, ведущие к камере, где происходит создание смеси.

Отверстие в нижней части жиклеров оборудовано винтом с уплотнительным кольцом из резины. Винт отвечает за регулировку состава подаваемой смеси. Уплотнитель предназначен для предотвращения проникновения воздуха.

Задача воздушного жиклера — эмульсирование смеси. В холостой системе также предусмотрена система дозировки топлива. Состав этой системы включает большой и малый диффузоры, ответственные за распределение топлива перед его отправкой в двигатель.

Главная дозирующая система

Является основой карбюратора. ГДС отвечает за своевременную транспортировку топливной смеси к двигателю и тщательно отслеживает ее состав. В результате такой работы топливо не обедняется и не обогащается излишними газами на средних оборотах двигателя. Камеры системы имеют по два жиклера: один топливный, второй — воздушный.

Система холостого хода

С ее помощью удается организовать стабильную работу силового агрегата при включении режима холостых оборотов. В конструкции системы есть дроссельная заслонка. Чтобы во впускной тракт поступала бензиновая смесь на холостом ходу транспортного средства, заслона немного приоткрывается.

Регулировкой смеси занимается дроссель, положение оси которого устанавливается посредством винта количества. Также имеется винт качества, он отвечает за обогащение или обеднение смеси.

Поплавковая камера

Для нее предусмотрено место в основном корпусе устройства. Основная задача — отслеживание уровня топлива и его поддержка, посредством чего удастся организовать эффективную работу систем питания силового агрегата.

Конструкция камеры включает:

• поплавок;
• запорный механизм.

Последний состоит из иглы, оборудованной мембраной, и седла клапана.

Экономайзер

Посредством работы данного элемента обеспечивается обогащение топливной смеси воздухом на больших оборотах двигателя внутреннего сгорания при увеличении нагрузки на устройство. Конструкция экономайзера включает клапан, максимальной открытие которого запускает порцию дополнительного топлива.

Ускорительный насос

Представляет собой маленький поршень, оборудованный манжетой. Он установлен внутри цилиндрического канала. Устройство отвечает за ускорение подачи топлива. Достигается это следующим образом: когда происходит резкое нажатие на педаль газа, привод дроссельной заслонки передает давление на поршень, и тот начинает быстро двигаться.

Система пуска

Одна из основных систем, посредством действия которой удается организовать эффективную работу холодного двигателя. Конструкция системы включает:

• несколько пневмоклапанов;
• систему рычагов.

Последние связывают две заслонки. Запуск холодного двигателя в ГАЗ 53 приводит к открытию заслонов и добавлению воздуха в карбюраторе. Это приводит к бесперебойной работе силового агрегата.

Как проверить уровень топлива в карбюраторе Альфа

Прежде чем приступить к регулировке карбюратора на мопеде Альфа, нужно проверить уровень топлива в поплавковой камере. Для этого нам понадобится прозрачный шланг, который нужно закрепить на сливной штуцер. Шланг лучше закрепить в вертикальном состоянии.

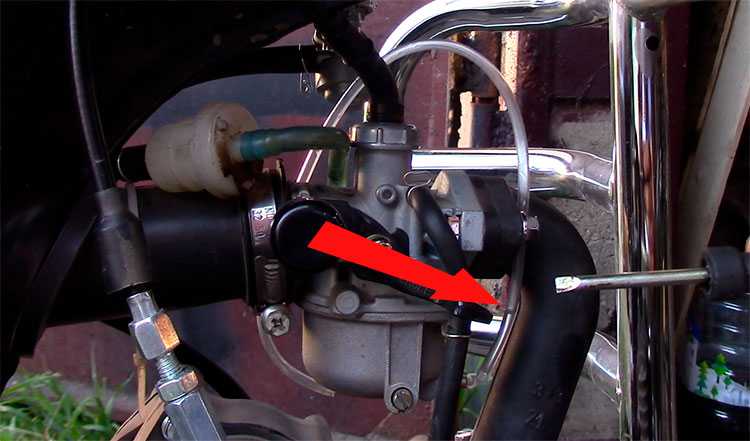

Далее открываем кранник подачи топлива в карбюратор и при помощи сливного винта, который находится возле сливного штуцера, пустить топливо в шланг.

Бензин заполнит пространство и покажет уровень топлива в поплавковой камере карбюратора. Правильный уровень должен находится на уровне стыка крышки поплавковой камеры.

На фото показан правильный уровень топлива в поплавковой камере карбюратора мопеда Альфа RX 11

Если уровень топлива ниже то смесь топлива получается бедная. Если уровень в поплавковой камере выше, то смесь богатая, получается повышенный расход топлива и карбюратор переливает.

Карбюратор к-36

Имеет 2 регулировочных винта: качества и количества. Основное отличие от других карбюраторов: при завертывании винта 18

смесь обедняется, при отвертывании — обогащается. Все модификации обозначаются буквенным индексом. На корпусе и насадке имеется обозначение диаметра диффузора.

Регулировка карбюратора К-36 производится следующим образом: заведите и прогрейте двигатель. Установите манетку топливного корректора «от себя» положение. Вывертыванием или ввёртыванием винта 1 установите минимально возможные обороты двигателя. Заверните винт 2 до отказа и, постепенно отвинчивая его, добейтесь чёткой и устойчивой работы двигателя. Установочным винтом 1 опустите или приподнимите дроссель до минимально устойчивых оборотов холостого хода. Регулировку качества смели на рабочих режимах производят путём перестановки в дроссельном золотнике дозирующей иглы на одну из четырёх кольцевых канавок, при этом подъём дозирующей иглы обеспечивает обогащение рабочей смеси, опускание обеспечивает обеднение.

Основные характеристики карбюраторов семейства К-36
Модель карбюратора	К-36Б	К-36Д	К-36 Ж	К-36 И	К-36 Ф
Диаметр смесительной камеры, мм	28	28	26	28	28
Диаметр диффузора, мм	25	27	24	27	27
Уровень топлива в поплавковой камере, мм	21	21	21	21	21
Пропускная способность главного жиклера, см3/мин	210	280	275	260	190
Диаметр распылителя, мм	2,6	2,6	2,6	2,65	2,6

Настройка холостого хода

Карбюратор К-126 Г и другие устройства из этой серии также требуют настройки холостого хода. Это делается при помощи настроечного винта дроссельной заслонки и с помощью винта, ограничивающего токсичность. Как это выполнить? Сначала винт качества закручивают до упора, а затем открывают на 1,5 оборота. Далее запускают двигатель. Винтом количества выставляют обороты коленчатого вала в пределах 550-650. Далее выводят токсичность выхлопа до необходимой нормы. Делается это при помощи того же винта количества.

Регулировка карбюратора К-126 ГУ и других устройств ничем не отличается от процесса настройки 126-й серии. Эти модели практически идентичны, за исключением некоторых деталей. Кроме настройки, необходимо периодически тщательно промывать карбюратор специальными промывочными жидкостями. Бензин содержит множество примесей, которые со временем забивают каналы внутри устройства. Из-за этого повышается расход топлива и снижается эффективность работы двигателя.

Устройство и принцип работы карбюратора К65Г

Карбюратор мотороллера Муравей К65Г состоит из следующих частей:

1. Главная дозирующая система. Здесь осуществляется подготовка, и дозирование топливовоздушной смеси для работы двигателя на средних и более высоких оборотах. При подъеме дросселя более чем на 3/4 своей высоты топливо начинает всасываться из распылителя, где оно заранее смешивается с воздухом, поступающим из специального канала на впуске карбюратора. Поступлению топлива из поплавковой камеры в смесительную, способствует дозирующая игла, закреплённая на дросселе. При их совместном подъеме изменяется проходное сечение между распылителем и иглой, что способствует изменению параметров разрежения в диффузоре и необходимой дозировке смеси на разных режимах работы двигателя. При полном подъеме дросселя игла уже не оказывает должного влияния на поступление смеси. Её поступление регулируется и ограничивается только пропускной способностью ГТЖ.
2. Система холостого хода. Предназначается для работы двигателя на малых и минимально устойчивых оборотах. При минимально опущенном дросселе разрежение в диффузоре максимально и топливо, смешиваясь с воздухом (дополнительно поступающим через воздушный канал), в виде готовой смеси направляется в отверстие за дросселем. Разрежению в камере также способствует вырез дросселя со стороны впуска в карбюраторе.
3. Поплавковая камера. Топливо из бака через шланг со штуцером попадает в поплавковую камеру. Уровень топлива в ней контролируется легкими плавучими поплавками. Когда топливо достигает нужного уровня, поплавки всплывают и через рычаг коромысла запорная игла перекрывает топливный канал до тех пор, пока уровень топлива снова не упадет. Для отвода лишнего топлива из поплавковой камеры (при подсосе карбюратора или течи карбюратора) в ней предусмотрено дренажное отверстие.
4. Пусковое устройство. Для принудительного обогащения топлива при запуске в холода, в корпусе карбюратора предусмотрен подсос. При нажатии на него поплавки в камере опускаются, и уровень топлива в ней становится выше нормы. Топливный корректор предназначен для прогрева двигателя на холостом ходу. Он соединен при помощи троса с монеткой на руле. При ее повороте игла корректора поднимается, и дополнительное топливо из поплавковой камеры поступает через специальный канал в диффузор карбюратора, тем самым обогащая смесь.

Ниже представлена подробная схема карбюратора К65Г с цифровыми обозначениями:

Схема карбюратора мотороллера Муравей модели К65Г

ПРОВЕРКА ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ АВТОМОБИЛЕЙ

2.1. Проверка автомобилей на содержание токсичных веществ в отработавших газах должна осуществляться в соответствии с ГОСТ 17.2.2.03-87 «Охрана природы. Атмосфера. Нормы и методы измерения содержания окиси углерода и углеводородов в отработавших газах автомобилей с бензиновыми двигателями. Требования безопасности».

2.2. Содержание токсичных веществ в отработавших газах определяется при работе двигателя на режиме холостого хода при двух частотах вращения коленчатого вала двигателя:

повышенной (Ппов.), в диапазоне 2000 мин -1 — 0,8 П М Мном.

Значения Пмин. и Ппов. определяются из технических условий и инструкций по эксплуатации автомобилей. Для основных моделей автомобилей значения Пмин. и Ппов. приведены в приложении 1.

2.3. При проверке и регулировке двигателей автомобилей содержание токсичных веществ в отработавших газах не должно превышать значений, указанных в таблице 1.

2.4. В автотранспортных предприятиях и других предприятиях эксплуатирующих автомобильный транспорт, проверка и регулировка двигателей на токсичность проводится не реже чем при техническом обслуживании № 2, после ремонта агрегатов, систем и узлов, влияющих на токсичность, а также по. заявкам водителей автомобилей.

2.5. На станциях технического обслуживания проверка и регулировка двигателей на токсичность осуществляется при проведении технического обслуживания, ремонта агрегатов и систем, влияющих на токсичность, а также по заявкам владельцев автомобилей.

Предельно-допустимое содержание окиси углерода, объемная доля, %

Предельно-допустимое содержание углеводородов, объемная доля млн -1

Пошаговая инструкция по ремонту карбюратора карбюратора

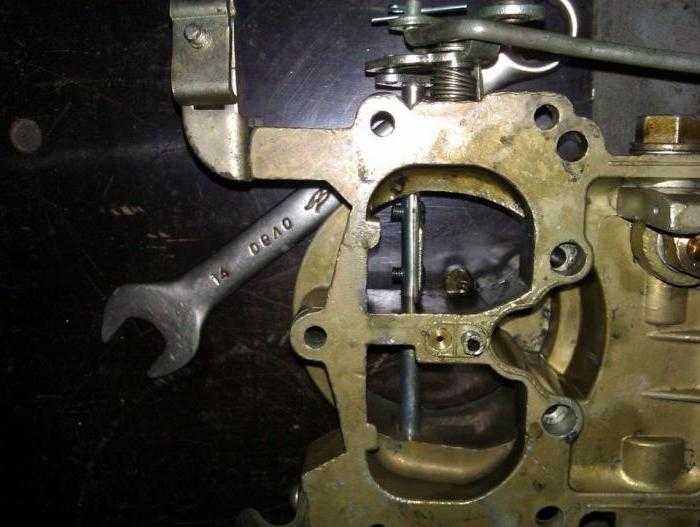

Разборка карбюратора

Визуальный осмотр карбюратора поможет обнаружить утечки топлива и воздухозаборника, но основные причины неисправности устройства лежат внутри. Поэтому для определения и главного ремонта карбюратора необходимо разобрать.

Требуется много усилий, чтобы разобрать карбюраторные мотокосы.

Достаточно ослабить четыре винта на одной стороне

и два от другого. Это можно сделать с помощью стандартной отвертки Phillips

Осторожно открутите винты и отложите в сторону. Они могут потребоваться при сборке

Перед разборкой рекомендуется разбирать стол белой тканью, чтобы было видно все, даже самые мелкие детали, которые могут выпасть при разборке.

Трансмиссия

В ходе ремонта трансмиссии могут потребоваться такие работы, как:

1. Регулировка сцепления, замена его диска и подшипника;
2. Ремонт привода сцепления;
3. Замена подшипников КПП;
4. Ремонт деталей переключающего модуля;
5. Восстановление или замена шестерен коробки.

Большинство из них требует высокой квалификации и с трудом выполнимо в домашних условиях. Исключение составляет ремонт и замена приводных механизмов. Так, иногда возникает необходимость восстановления шлицов для лапки КПП, замена троса привода сцепления или его рубашки, регулировка сцепления. Эти работы осуществляются без разборки картера.

Ремонт и эксплуатация мотоцикла Восход тесно взаимосвязаны друг с другом ввиду возраста модели. Тем не менее, при должном подходе к организации и проведению ремонтных мероприятий, мотоцикл надолго останется Вашим верным другом и помощником.
