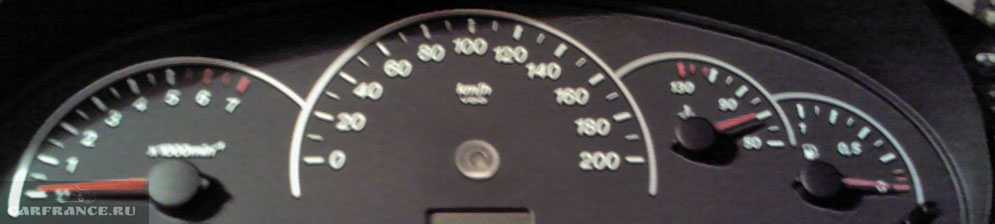

Перестала работать стрелка спидометра на приоре

Где находится датчик скорости приора 16 клапанов

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Проверка работоспособности

Существует три способа проверки ДС:

1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

1. Отсоединить минус от АКБ.
2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
5. Вынимаем устройство из корпуса коробки переключения передач.
6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

Видео «Быстрая замена ДС на Лада Приора»

В этом видео показана замена датчика скорости на Приоре (автор ролика – alextv).

Приветствую всех своих читателей и подписчиков блога. Сегодня мы рассмотрим такую тему, как замена датчика скорости на автомобиле Лада Приора, а также — его местонахождение, так как именно этот вопрос интересует владельцев больше всего.

• Отвертка с плоским и крестообразным лезвием
• Головка торцевая на 10 мм
• Трещоточная рукоятка

Чтобы без проблем добраться до нужной нам детали, лучше всего открутить хомуты и снять толстый входной патрубок инжектора, который идет от воздушного фильтра до дроссельного узла.

1. Откручиваем стяжной болт с одной и второй стороны входного патрубка
2. Отворачиваем болтик тонкого шланга
3. Снимаем все в сборе

Особенности демонтажа и замены датчика скорости на Приоре

Первым делом необходимо отсоединить провода питания, предварительно отогнув слегка защелку штекера в сторону.

Затем берем головку на 10 и трещотку и пробуем открутить гайку крепления датчика, как это показано на фото.

Обычно он довольно плотно сидит на своем месте, поэтому можно поддеть его отверткой при необходимости, после чего извлекаем из отверстия в картере КПП.

При установке обратите внимание на маркировку нового датчика скорости. Она должна быть именно 2170, то есть конкретно для Приоры. Цена нового составляет порядка 400 рублей за производителя Автоваз

Цена нового составляет порядка 400 рублей за производителя Автоваз.

Если Вы заметили, что спидометр показывает не верные значения, тогда возможная причина в датчике скорости. А Вы знаете, как его заменить своими руками?

Потребуется: накидной ключ «на 10», крестовая отвертка.

Стрелкой на фото показано, где находится датчик скорости на Приоре:

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС. возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре «0» может у кого было кто подскажет.

Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

Спасибо, обстоятельная статья! А еще более понятней будет как пожно проверить датчикскорости еслипосмотреть и видео канала ВЧ: https://www.youtube.com/watch?v=qiDmZLUuTMI

Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 – датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

Машина Volkswagen Multivan T5 2012 года. Иногда при разгоне стрелка скорости дрожит/дергается. В ETKA искал этот датчик так и не нашёл. В чем может быть проблема?

У меня Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо только стоит воткнуть D оборот показывает 2500 и нет 3-й соответственно и 4-й. Коробка акпп . Может ли быть причина датчик скорости. B кстати датчик скорости какой то магнитный.. С нетерпением жду ответа знатоков!

У меня на тойоте сигнал с датчика сперва идет на панель приборов, а с неё на преобразователь сигнала для ЭБУ, а потом уже и в ЭБУ.

Полезная статья, но малость наврали вначале. Написано что датчик скорости отсылает свои сигналы другому датчику – это неправда. Все датчики в первую очередь посылают свои сигналы в ЭБУ, а уже тот решит что делать дальше исходя из всех данных поступивших от других датчиков.

Какие цифры показывает мультиметр при проверке обеих датчиков? Вполне возможно что датчик не тот стоит. При покупке нового датчика действительно нужно смотреть на его номер! При внешней схожести калиновские и приоровские датчики не взаимозаменяемые. С 2011 года вроде ставили приоровские датчики. А еще кстати не исключено что намагниченный диск внутри коробки соскочил со своих креплений (бывают и такие случаи).

Автомобиль Калина 11 года выпуска, спидометр показывает занижение скорости. Не могу найти причину. Снял старый датчик скорости поменял на новый та же картина. Коробка передач как на Приоре. Может не тот датчик поставил? Приборы работают, стрелки все ходят проверял. Подскажите что делать что смотреть?

очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, то скопируйте и задайте именно в том разделе!

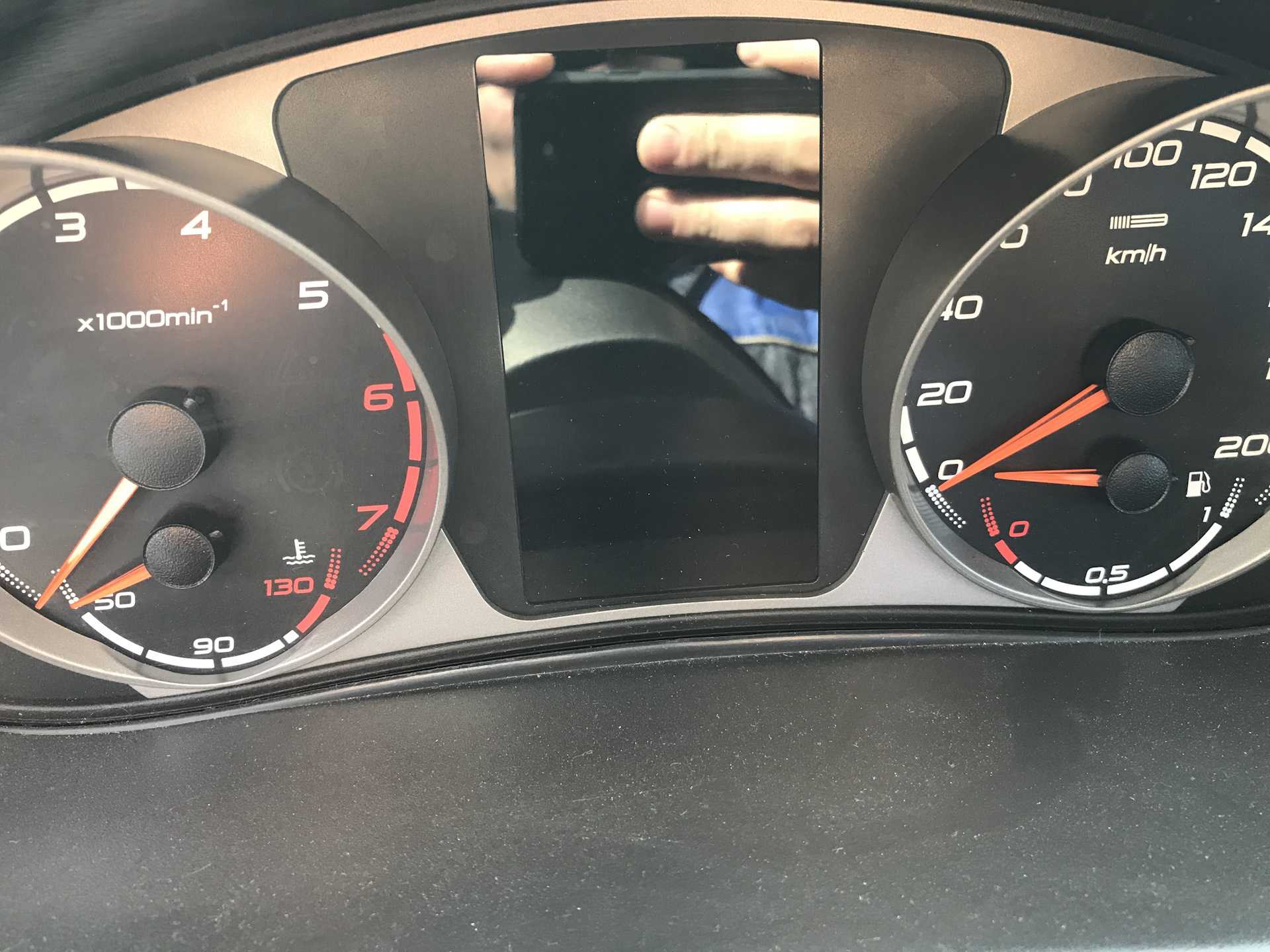

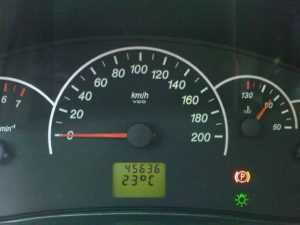

Не работает спидометр на Ладе Приора 8 и 16 клапанов: причины, ремонт

К сожалению, владельцы Приоры довольно часто задаются вопросом: почему перестал работать тахометр или спидометр и можно ли выяснить причину поломки самостоятельно или все же придется посещать СТО?

В первую очередь каждый владелец авто должен понять, что если спидометр или тахометр начнут работать не на должном уровне или будет замечено, что ЭУР начнет периодически отключаться, эксплуатировать машину категорически запрещается, пока дефект не будет полностью устранен. Объясняется это тем, что даже небольшие сбои в работе спидометра, к примеру, если стрелка будет иногда находиться на нулевой отметке, могут привести к возникновению ДТП, так как водитель не сможет получить важную информацию. Поэтому выяснить, из-за чего не работает спидометр на Приоре, а иногда отключается и электроусилитель руля, нужно как можно быстрее, чтобы самостоятельно и по правилам починить собственное авто.

Проверка функциональности спидометра

Первое, что нужно сделать автовладельцам, которые заметят, что спидометр или тахометр, а иногда и электроусилитель руля начнут работать с перебоями или вообще перестанут функционировать – это проверить на исправность автомобильную электросеть. Проверка делается в следующей последовательности:

• аккумуляторная батарея отключается от питания на 5-7 минут;
• отключение от питания позволит сбросить все настройки бортового компьютера;
• если после подсоединения проводов к аккумулятору неисправность устранить не получится, причину поломки нужно искать в одном из элементов, который используется в работе спидометра.

Выяснять причину неисправности спидометра специалисты рекомендуют с предохранителей.

Проверка предохранителей

Нередко причиной неисправности спидометра является сгоревший предохранитель. Чаще всего предохранитель выводится из строя вследствие попадания на него воды, которая затекает на контакты, что и приводит к перебою в работе электрической цепи. Если при проверке будет выявлено, что предохранитель, отвечающий за работу приборной панели, перегорел, то автовладельцу нужно будет его просто заменить на новый. Найти нужный предохранитель довольно просто по маркировке «IG/METER», если же процесс замены не поможет решить проблему, то проверить придется целостность проводов, которые идут к приборной панели от датчика скоростей.

Проверка состояния проводов

Эксплуатируя автомобиль на не очень хороших дорогах, оборваться может один из проводов, который идет к приборной панели от датчика скоростей, что и приводит к поломке спидометра. Выяснить целостность проводов поможет специальный тестер, если провода не будут повреждены, прибор известит об этом сигналом, если же сигнал не будет поступать, провод обязательно нужно заменить новым.

Специалисты рекомендуют не только проверить целостность проводов, но и проанализировать функциональность следующих элементов:

1. Проверить поступает ли контакт в колонку, которая подключает провода к датчику скоростей. Довольно часто контакт пропадает из-за окисления, а возобновить работу этого элемента можно будет после того, как налет будет тщательно удален.

Проверить при помощи специального сканера функциональность датчика движения. Если в ходе проверки прибор выявит перебои в работе, элемент нужно будет заменить на новый. Проверить функциональность приборной панели. Для этого нужно снять печатную плату с приборной доски и визуально осмотреть ее состояние. Если в месте соединения будут замечены следы окисления или будет обнаружен так называемый «обрыв дорожки», плату необходимо заменить.

Чаще всего вышеописанные мероприятия помогают восстановить функциональность спидометра, но если добиться желаемого результата не удастся, автовладельцам останется проверить работу самого спидометра, точнее, работоспособности привода его стрелки. Если в ходе проверки подтвердится, что привод стрелки вышел из строя, спидометр придется заменить.

Намного проще можно будет выполнять ремонтные автомобильные работы, если в качестве подсказки использовать видеоурок, который на интернет-ресурсе в любое время дня и ночи проводят настоящие профессионалы своего дела.

Полный отказ работы электроусилителя

Несмотря на то, что ЭУР считается более надежным, чем ГУР, все же и у него бывают неисправности, а поскольку это напрямую влияет на безопасность, следует неотлагательно произвести ремонт.

Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.

Для этого нужно сделать:

1. Несколько поворотов руля в разные стороны при неработающем моторе.
2. Затем нужно провести ту же операцию, но уже при заведенном автомобиле.
3. Если усилие, которое нужно было приложить к рулевому колесу, не изменилось, это означает, что усилитель не работает.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Самое интересное

Опубликовано 9 октября 2016

VAZremont.com

Компоновка и принцип работы

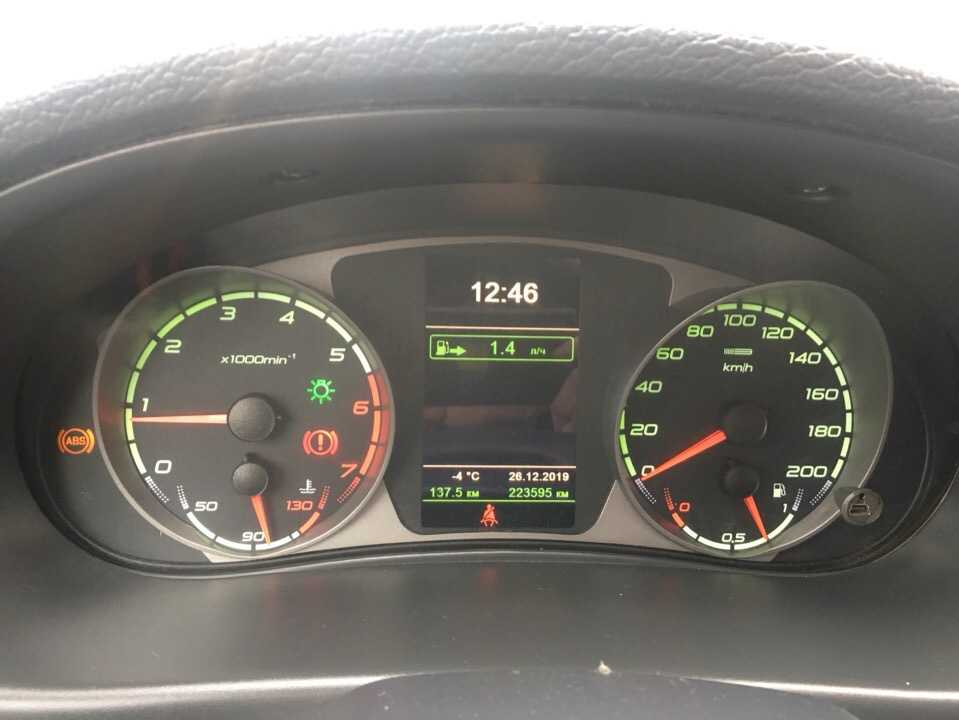

Модель Лада Приора оснащается полностью электронной системой подсчета скорости. Она состоит из следующих элементов:

1. Датчик скорости (ЭДС). Его функция в создании электрических импульсов.
2. Электрическая проводка. Питает систему спидометра электрическим током.
3. Плавкий предохранитель. Защищает систему от перепадов напряжения.
4. Бортовой компьютер. Контролирует работу и ведет анализ поступающих данных.
5. Сам спидометр. Необходим для визуального контроля скорости.

Компонентов в системе не так много. Работает система следующем образом:

1. Датчик скорости производит электрические импульсы. Он установлен на корпусе КПП. На силовых агрегатах с 16 клапанами, ЭДС располагается со стороны расширительного бака. ЭДС устанавливается напротив маховика. Эта шестерня имеет зубья по всему диаметру. Только в одном месте отсутствует один зуб. Именно на это место, реагирует магнитный датчик спидометра. Во время прохождения пустого места ЭДС размыкается, тем самым создавая электрический импульс.
2. Образованные размыканием импульсы, поступают по проводам на ЭБУ. Компьютер рассчитывает скорость поступления сигналов и преобразует их в электрическое напряжение определенной силы.
3. Напряжение поступает на приборную панель, активируя работу двигателя привода спидометра.
4. Электрический двигатель отклоняет стрелку спидометра на определенный градус.

Помимо отклонения стрелки, электрические импульсы от датчика скорости необходимы для расчета подачи топлива в двигатель. На основе полученных данных, бортовой компьютер определяет необходимо количество горючей смеси и ее наполнение воздухом. Таким образом поддерживаются необходимые, стабильные обороты двигателя для актуального скоростного режима.

Не работает спидометр на Приоре по нескольким причинам. Но этому всегда предшествует появление некоторого количества симптомов неисправности. Они будут описаны далее.

где находится датчик, признаки выхода из строя

Датчиком скорости оснащаются все современные автомобили. Его задача – замер скорости автомобиля и передача данной информации электронному блоку управления. На основе полученных сигналов от датчика, корректируются обороты холостого хода, количество подаваемого воздуха и другие параметры, напрямую влияющие на работу двигателя. Чем выше скорость движения автомобиля, тем больше частота передаваемых сигналов.

Симптомы выхода из строя датчика скорости

Водитель должен вовремя отреагировать, если вышел из строя датчик скорости, заменив его на новый. Если это не сделать, двигатель не будет работать оптимально, а его компоненты получат дополнительный износ. На выход датчика скорости из строя указывают следующие симптомы:

• Двигатель нестабильно работает на холостом ходу;
• В привычном режиме эксплуатации двигатель начала расходовать больше топлива;
• Спидометр ошибочно отображает информацию о скорости движения автомобиля. Если датчик полностью вышел из строя, он может вовсе ее не сообщать;
• Автомобиль начал хуже разгоняться.

Во многих современных автомобилях на бортовом компьютере появляется информация об ошибке при выходе датчика скорости из строя. Также может загораться лампочка Check Engine.

Почему не работает датчик скорости

Наиболее частой причиной выхода из строя датчика скорости является разрыв цепи. Перед проверкой непосредственно датчика, нужно убедиться в целостности цепи, для чего:

1. Проверяется сопротивление в цепи заземления при помощи мультиметра (переведенного в режим измерения сопротивления – Ом). Сопротивление должно находиться на уровне около 1 Ом, но на различных моделях автомобилей оно может варьироваться, поэтому точные значения рекомендуется уточнить в мануале к машине;
2. Отсоединить контакты и проверить их на наличие окисления и засорения. В случае если контакты окислились, зачистите их и нанесите Литол.

Если устранить проблему проверкой цепи и контактов не получилось, необходимо переходить непосредственно к диагностике датчика.

Обратите внимание: Если вы не знаете, где находится датчик скорости на вашем автомобиле, можете воспользоваться книгой по технической эксплуатации машины или попробовать поискать его на коробке передач. Чаще всего он расположен на механизме привода спидометра

Как проверить датчик скорости

Существует несколько типов датчиков скорости: функционирующие на эффекте Холла, язычковые и индукционные. В большинстве автомобилей, в том числе и в машинах российского производства, устанавливается датчик скорости на эффекте Холла.

Как проверить датчик скорости на эффекте Холла

Датчик скорости, работа которого основана на эффекте Холла, имеет три контакта: заземление, импульсный сигнал и напряжение. Такой датчик можно проверить тремя способами.

Первый способ

1. Необходимо снять с автомобиля датчик скорости, расположенный на коробке передач;
2. Далее потребуется мультиметром, переключенным в режим вольтметра, определить, какой из контактов за что отвечает. Среди контактов требуется найти тот, который выдает импульсный сигнал. К нему нужно подключить плюс мультиметра, а минус установить на «землю», которой в данном случае может выступать корпус автомобиля;
3. Когда мультиметр подключен, медленно начните вращать датчик. Следите за показаниями вольтметра. Чем выше скорость вращения, тем выше должно быть напряжение. Чтобы вращать было удобнее, рекомендуется на ось датчика надеть небольшой кусок трубочки.

Второй способ

1. Датчик скорости должен быть подключен. Для тестирования потребуется поднять одно колесо автомобиля, чтобы оно не касалось поверхности, и его можно было свободно крутить;
2. Подключаем мультиметр в режиме измерения напряжения к контактам датчика;
3. Вращаем колесо и оцениваем результаты. Если напряжение и частота меняются, это говорит, что датчик исправен.

Третий способ

1. Для проверки потребуется обзавестись контрольной лампочкой и включить зажигание;
2. Далее необходимо поднять одно колесо автомобиля, чтобы его можно было свободно крутить;
3. Подключаем один провод к плюсу аккумулятора, а второй к контакту сигнала на датчике;
4. Начинаем вращать колесо. Если при вращении лампочка моргает, значит, датчик рабочий.

Чем отличаются индукционные и язычковые датчики скорости

Отличие индукционного датчика скорости в сигнале, поступающем при вращении колес. Данный сигнал напоминает колебания волнового импульса, а напряжение меняется в зависимости от скорости вращения. Принцип похож на работу датчика угла поворота коленчатого вала.

Что касается язычкового датчика, он передает сигналы путем прямоугольных импульсов. Цикл находится на уровне от 40 до 60%, а переключение происходит от 0 до 5 Вольт или до напряжения аккумулятора – 12 Вольт.
