Катушка зажигания газель

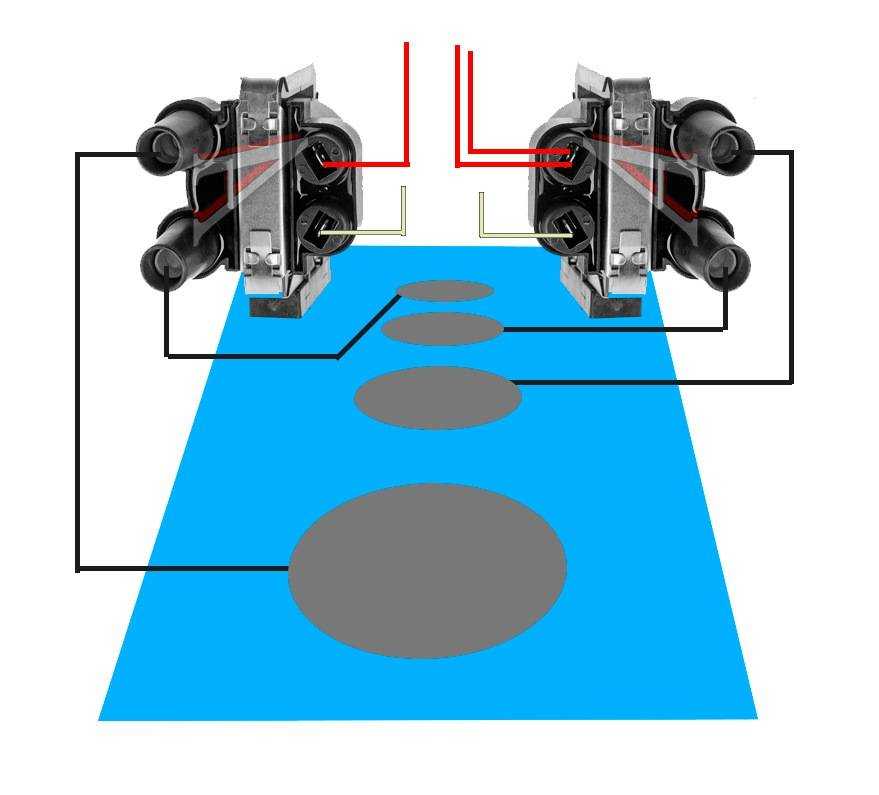

Замена катушек зажигания змз 406 на модуль ваз

Где расположена цепь?

На моторах ЗМЗ-406 метки находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Капелька теории

Высоковольтные провода (в дальнейшем вв провода) разделяются на две группы. С металлическим и неметаллическим сердечником. В свою очередь, вторая группа делится на изделия с резистивным сердечником и индуктивным. Сильно глубоко в теорию я углубляться не буду, только замечу что сопротивление проводов старого образца (медные внутренние жилы) и проводов нового образца (неметаллическая жила), отличается на ПОРЯДОК. Допустимое сопротивление вв провода считается до 20 кОм, нормальное до 10 кОм. Сопротивление проводов с неметаллическим сердечником не более 1-2 кОм на метр провода.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.


Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

  1. Фары за 580 рублей;
  2. Передний и задний бамперы за 700 рублей;
  3. Выручили от сдачи в в чермет самой машины порядка 3600.

Диагностические коды неисправностей комплексной системы управления

Код Описание диагностируемых неисправностей
12 Начальный код вывода диагностической информации (всегда первый).
13 Низкий уровень сигнала с датчика расхода воздуха
14 Высокий уровень сигнала с датчика расхода воздуха
15 Низкий уровень сигнала с датчика абсолютного давления
16 Высокий уровень сигнала с датчика абсолютного давления
17 Низкий уровень сигнала с датчика температуры воздуха
18 Высокий уровень сигнала с датчика температуры воздуха
21 Низкий уровень сигнала с датчика температуры ОЖ
22 Высокий уровень сигнала с датчика температуры ОЖ
23 Низкий уровень сигнала с датчика положения дроссельной заслонки
24 Высокий уровень сигнала с датчика положения дроссельной заслонки
25 Низкий уровень напряжения в бортовой сети автомобиля
26 Высокий уровень напряжения в бортовой сети автомобиля
31 Низкий уровень с первого корректора СО
32 Высокий уровень с первого корректора СО
33 Низкий уровень сигнала со второго корректора СО
34 Высокий уровень сигнала со второго корректора СО
35 Низкий уровень сигнала с первого LAMDA — зонда
36 Высокий уровень сигнала с первого LAMDA — зонда
37 Низкий уровень сигнала со второго LAMDA — зонда
38 Высокий уровень сигнала со второго LAMDA — зонда
41 Неисправность в цепи первого датчика детонации
43 Низкий уровень сигнала обратной связи клапана рециркуляции
44 Высокий уровень сигнала обратной связи клапана рециркуляции
45 Низкий уровень сигнала обратной связи клапана адсорбера
46 Высокий уровень сигнала обратной связи клапана адсорбера
51 Неисправность 1 блока управления (БУ)
52 Неисправность 2 БУ
53 Неисправность датчика синхронизации.
54 Неисправность датчика фазы
55 Неисправность датчика скорости автомобиля
61 Неисправность 3 БУ
62 Неисправность оперативной памяти БУ
63 Неисправность постоянной памяти БУ
64 Неисправность при чтении энергонезависимой памяти БУ
65 Неисправность при записи в энергонезависимую память БУ
71 Низкая частота вращения двигателя на х/ходу
72 Высокая частота вращения двигателя на х/ходу
73 Бедная смесь при регулировании по первому LAMDA -зонду
74 Богатая смесь при регулировании по первому LAMDA -зонду
75 Бедная смесь при регулировании по второму LAMDA -зонду
76 Богатая смесь при регулировании по первому LAMDA -зонду
81 Максимальное смещение УОЗ при регулировании по детонации в первом цилиндре
82 Максимальное смещение УОЗ при регулировании по детонации во втором цилиндре
83 Максимальное смещение УОЗ при регулировании по детонации в третьем цилиндре
84 Максимальное смещение УОЗ при регулировании по детонации в четвертом цилиндре
91 Неисправность в цепи управления зажиганием 1-го цилиндра
92 Неисправность в цепи управления зажиганием 2-го цилиндра
93 Неисправность в цепи управления зажиганием 3-го цилиндра
94 Неисправность в цепи управления зажиганием 4-го цилиндра
99 Неисправность формирователя высокого напряжения
131 Неисправность форсунки 1-го цилиндра (КЗ )
132 Неисправность форсунки 1-го цилиндра (обрыв)
133 Неисправность форсунки 1-го цилиндра (КЗ на землю)
134 Неисправность форсунки 2-го цилиндра (КЗ)
135 Неисправность форсунки 2-го цилиндра (обрыв)
136 Неисправность форсунки 2-го цилиндра (КЗ на землю)
137 Неисправность форсунки 3-го цилиндра (КЗ)
138 Неисправность форсунки 3-го цилиндра (обрыв)
139 Неисправность форсунки 3-го цилиндра (КЗ на землю)
141 Неисправность форсунки 4-го цилиндра (КЗ)
142 Неисправность форсунки 4-го цилиндра (обрыв)
143 Неисправность форсунки 4-го цилиндра (КЗ на землю)
161 Неисправность обмотки 1 РДВ (КЗ)
162 Неисправность обмотки 1 РДВ (обрыв)
163 Неисправность обмотки 1 РДВ (КЗ на землю)
164 Неисправность обмотки 2 РДВ (КЗ)
165 Неисправность обмотки 2 РДВ (обрыв)
166 Неисправность обмотки 2 РДВ (КЗ на землю)
167 Неисправность в цепи управления реле бензонасоса (КЗ)
168 Неисправность в цепи управления реле бензонасоса (обрыв)
169 Неисправность в цепи управления реле бензонасоса (КЗ на землю)
171 Неисправность цепи клапана рециркуляции (КЗ)
172 Неисправность цепи клапана рециркуляции (обрыв)
173 Неисправность цепи клапана рециркуляции (КЗ на землю)
174 Неисправность в цепи клапана адсорбера (КЗ)
175 Неисправность в цепи клапана адсорбера (обрыв)
176 Неисправность в цепи клапана адсорбера (КЗ на землю)
177 Неисправность цепи управления главного реле (КЗ)
178 Неисправность цепи управления главного реле (обрыв)
189 Неисправность цепи управления главного реле (КЗ на землю)
181 Неисправность цепи лампы неисправности (КЗ)
182 Неисправность цепи лампы неисправности (обрыв)
183 Неисправность цепи лампы неисправности (КЗ на землю)
184 Неисправность в цепи тахометра (КЗ)
185 Неисправность в цепи тахометра (обрыв)

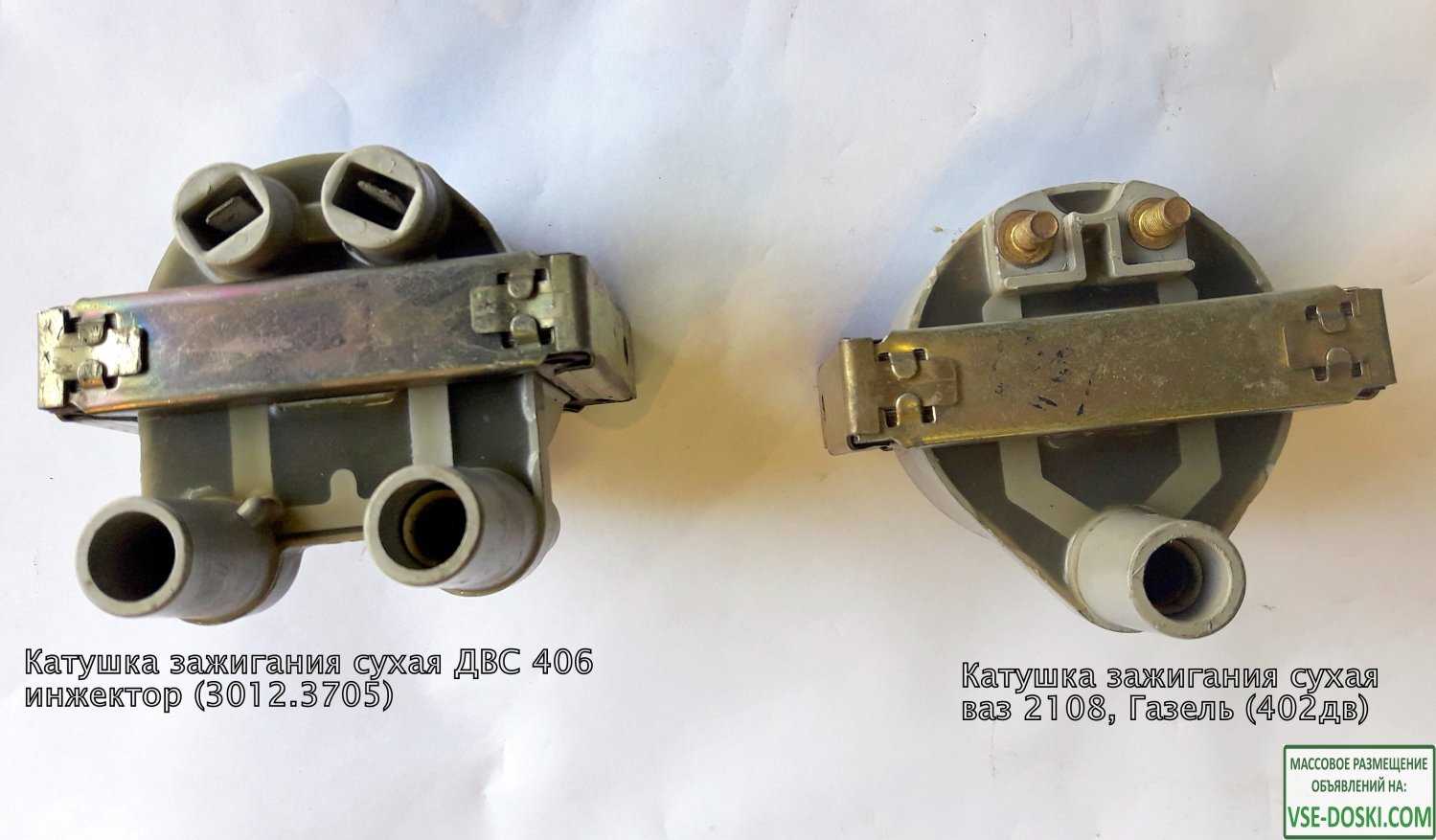

Как проверить катушку зажигания 406.3705 ?

Когда начинает барахлить катушка зажигания, то это нельзя понять по искре на свече зажигания. Искра может быть очень хорошей. Но при этом будет неисправна катушка зажигания. Дело в том, что срабатывание одного цилинра, даже на холостых оборотах, происходит за долю секунды, за миллисекунды. При оборотах на холостом ходу в 900 об/мин, один цилинр срабатывает за 67 милисекунды. В 1 секунде 1000 милисекунд. Поэтому наш глаз не может уловить пропуск на свече. И нам кажется что катушка зажигания исправна.

Чтобы проверить катушку зажигания на исправность, для начала проведите самодиагностику двигателя. Если на автомобиле не установлен жидкокристаллический дисплей то самодиагностика проводится в следующей последовательности:

Для пуска режима самодиагностики блока управления МИКАС-7.2 замкните на неработающем двигателе перемычкой ХР1 контакты 10 (L-линия) и 12 масса диагностического разъема XS1 (Рис.4.58) и после этого включите зажигание автомобиля.

Для индентификации режима самодиагностики блок управления сначала выводит на диагностическую лампу (Чек) код «012». Выводится цифра 12 следующим образом: одно включение лампы — первая цифра «1»; короткая пауза и далее два включения подряд, вторая цифра (Цифра 2). Код 12 повторяется трижды. Далее выводится последовательно три серии накопленных кодов неисправностей, разделенных паузами. Затем следует длинная пауза и цикл вывода кодов повторяется снова.

Если в ОЗУ блока управления нет накопленных кодов неисправностей — выдается на диагностическую лампу только серия кодов «012» или «012» и «062».

Если после запуска режима самодиагностики код «012» не выдается, необходимо проверить правильное положение перемычки ХР1 на диагностическом разъеме и целостность цепей жгута проводов ЭСУД от диагностического разъема к разъему блока управления.

Проверка катушки зажигания с помощью Мультиметра

  1. Включаем мультиметр в режим проверки диодов:
  2. Подсоединяем провода к выводам № 1 и 2 катушки зажигания 406.3705 . К данным выводам подходят тонкие провода от блока управления и замка зажигания.
    Проверяем целостность первичной обмотки катушки зажигания. Если слышен писк в мультиметре, это значит первичная обмотка цела. Если звука нет и на дисплее мультиметра ничего нет, значит есть обрыв в обмотке катушки зажигания. Такую катушку зажигания необходимо заменить.
  3. Подсоединяем один провод к любому выводу первичной обмотки катушки зажигания, к выводу №1 или №2, а второй провод от мультиметра подсоединяем к корпусу двигателя (Проверяем замыкание на массу). Проверяем замыкание первичной обмотки катушки зажигания на массу двигателя. Если мультиметр подает сигнал, значит есть пробой первичной обмотки катушки зажигания на массу. Такую катушку зажигания необходимо заменить.
  4. По аналогии проверки первичной обмотки катушки зажигания, обмотки малого напряжения, проверяем вторичную обмотку катушки зажигания, обмотку высокого напряжения. Проверяем в тойже последовательности. Сначала проверяем на обрыв вторичную обмотку катушки зажигания, подсоединяя провода от мультиметра к контактам подключения высоковольтных проводов от свечей зажигания. Если обнаруживается разрыв во вторичной обмотке катушки зажигания, то такую катушку необходимо заменить. Затем проверяем вторичную обмотку катушки зажигания на замыкание, на массу (На пробой). Присоединяем один конец от мультиметра к выходу любого высоковольтного провода катушки зажигания, а второй на корпус двигателя. Если обнаруживается пробой вторичной обмотки катушки зажигания на массу двигателя, то такую катушку зажигания необходимо заменить.

Выше изложенные проверки катушки зажигания можно проводить, как на установленной катушки зажигания на двигателе, так и на снятой с него.

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063.

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

  1. Другая форма соединительных колодок;
  2. Иная схема подключения приборов;
  3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

  1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
  2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
  3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

  1. Устанавливается электровентилятор на радиатор охлаждения;
  2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели  позволит избежать ошибок

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.

Видео «Ремонт электрики Газели»

Привет! Тема довольно таки изъезженная, но как не выложить свой вариант))). Расскажу наверно только о необходимом для этого, так как если задумал ставить, значит с поставить проблем не возникнет, а вот то что приобрести для переделки, по этому поводу вопросы возникают часто. С одной стороны, исходя из бюджетности переделки, можно приобрести волгу, все с нее поснимать и потом по мере возможности всю мелочь заменить, другой путь с примерно таким же бюджетом, что то большое и железное приобрести на разборках, а всякую электро мелочевку сразу взять новую, и потом не мучиться со старческими поломками.

Так вот, мой вариант того, что желательно использовать при переделке:

Двигатель:

Коллектор впускной 406, ну это соответственно сами «рога».

Ресивер, желательно такой,

почему?, потому, что он больше чем 406 старого образца, и моторке на оборотах дышать полегче.

Дроссель ЗМЗ 405.22 такой,

можно и другой, у которого датчик в другую сторону, сама суть не в этом. Разница между 406 и 405 в механизме управления заслонкой, вот по этой причине 406 дроссель в газельке не будет открываться более 70%(кажется), и нужно переделывать саму педаль.

Топливная рампа с регулятором давления и обраткой, форсунки.

Выпускной вал с резьбой и штифтом под отметчик РВ, желательно вал оставить с 240 фазой, будет большая тяга с низов, такие устанавливают на Е3 моторах (405.24). У меня сейчас впуск 252, выпуск 240, с 1800 начинает чувствоваться что машина поехала.

Электрика:

Жгут двигателя, либо с Волги 406, либо газель 405 Е0 (но его нужно поискать)

РДВ (он же РХХ), 405 и 406 одинаковые.

Датчик Распред вала (для его установки из ГБЦ нужно выбить заглушку).

Датчик температуры воздуха, такой же как и просто температурный, главное рыжий или аналог.

ДМРВ с воздушным фильтром и соединительными патрубами. Какой ДМРВ, зависит от прошивки и самого ЭБУ, главное что бы прошивка была для ЗМЗ 406.2 (Микас 5.4 все под нитяной). Подробнее по прошивкам здесь chiptuner.ru

Соответственно сам ЭБУ, выбор стандартно не велик…

по электрике, это как бы все если делается Е0 мотор, если нет, то могут еще детальки понадобиться, на вроде адсорбера, ДК.

Навеска:

Электро бензонасос с кронштейном, советую поставить более производительный, или если покупаете новый, то такой

качает 6 атмосфер, и производительность высокая.

Топливный фильтр тонкой очистки с кронштейном.

Катушку зажигания советую ставить такую

под нее нужен кронштейн и переходник, искру дает хорошую. Провода ВВ под нее свои.

Вроде как и все, не все если, то добавьте)

И напоследок… Распиновка волжского жгута под пустой микас 5.4

и общий вид переходника для сращивания проводки с 406.3 газели и проводки с волги под микас 5.4

Схема подключения замка зажигания, катушки, свечей и модуля на Газели с 402 и 406 двигателем

Зажигание автомобиля – это совокупность устройств и приборов, которые обеспечивают воспламенение горючей смеси в цилиндрах в соответствии режимам работы двигателя. Я расскажу вам, что собой представляет эта катушка, насколько важна ее правильная работа для системы зажигания. Рассмотрим, как выглядит схема подключения катушки зажигания, и собственно, из чего она состоит.

статьи

  • 1 Как подключить катушку
  • 2 “Схема подсоединения катушки зажигания”

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

  • накопление низковольтного заряда;
  • преобразование его в высоковольтный;
  • распределение импульса по соответствующим свечам в определенном порядке;
  • создание искры на электродах свечей;
  • возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

  • сначала смесь воспламеняется в первом цилиндре;
  • затем икра подается на третий;
  • после этого — на четвертый цилиндр;
  • последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

  • модуль зажигания, включающий в себя несколько катушек;
  • коммутаторное устройство;
  • распределительный механизм;
  • свечи;
  • свечные наконечники;
  • элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

  1. Вследствие естественного износа проводов;
  2. Расслоения изоляции из-за естественного старения;
  3. Механических повреждений (перегибы, задиры);
  4. Коротких замыканий в той или иной электроцепи;
  5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

  1. Высоковольтные провода;
  2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
  3. Катушка зажигания;
  4. Реле уровня заряда АКБ;
  5. Контактная группа блока предохранителей;
  6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

  1. Подкапотное пространство;
  2. Салон автомобиля;
  3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

  • формирование достаточного заряда с низким вольтажом;
  • поднятие заряда до высоких значений;
  • перераспределение импульса между свечами в заданной производителем последовательности;
  • искрообразование на кончиках свечных электродов;
  • своевременное воспламенение топливовоздушной смеси.

Начальный этап разборки

  1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
  2. Демонтируйте все патрубки, ослабив хомуты крепления.
  3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
  5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте — недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
  6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
  7. Снимаете крыльчатку и муфту.
  8. Снимаете жидкостный насос.
  9. Отключаете и демонтируете датчик на коленчатом валу.
  10. Снимаете и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
