Проверка технического состояния заднего моста на ваз 2107

Как снять коробку (КПП) ВАЗ-классика

Коробка перемены передач (КПП) – один из важнейших узлов автомобиля. От него зависят ходовые характеристики машины. Владельцам отечественных автомобилей (классики) немного легче, чем остальным автолюбителям, они могут ремонтировать и обслуживать КПП своих автомобилей самостоятельно. А тем, кто не имеет опыта подобных работ, мы приготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

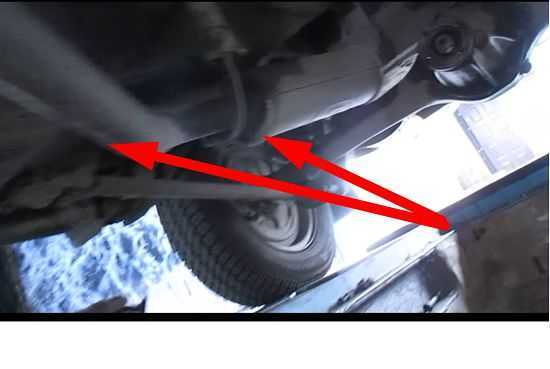

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

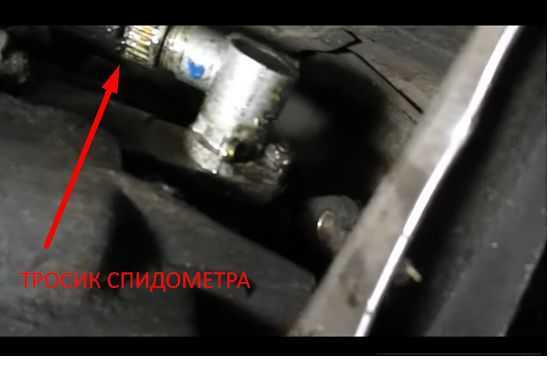

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

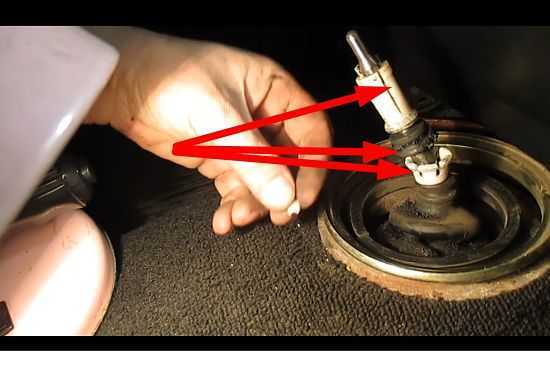

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю. Иначе будет неудобно снимать КПП

Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

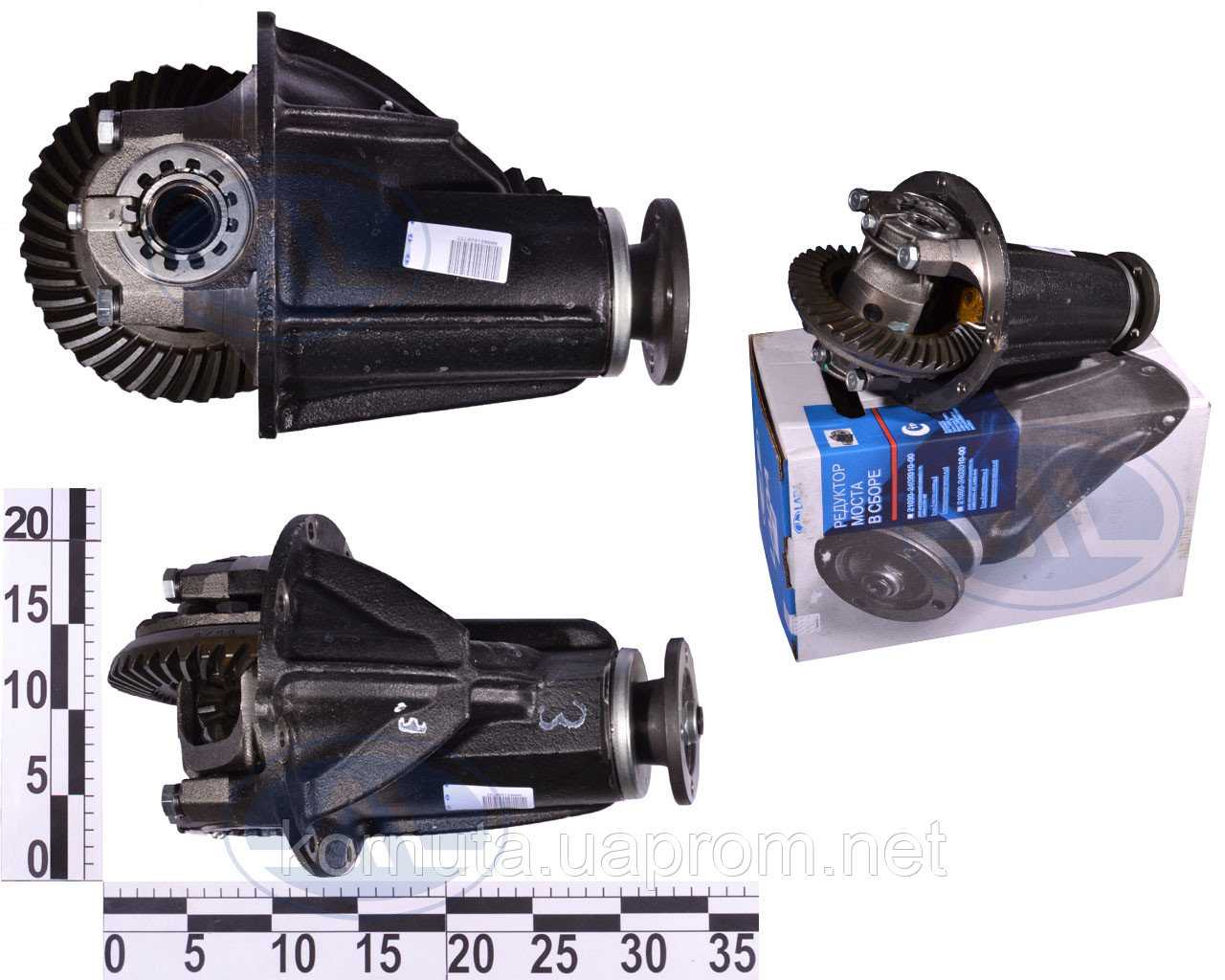

Как заменить редуктор ВАЗ 2106 своими руками

Задача рулевого управления заключается в том, чтобы вращение руля было преобразовано в поворот колес автомобиля. Чем более синхронно происходит этот процесс, тем более плавным будет ход автомобиля.

На модели ВАЗ 2106 преобразователем вращения выступает редуктор. Главный элемент, за счет которого выполняется работа — червячная шестерня. При выходе из строя оптимальным решением будет произвести его замену. Ремонтировать является не лучшим решением, это может привести к заеданию руля или тугому его вращению.

1. Как уменьшить люфт?
2. Как заменить редуктор?
3. Как заменить маятниковый рычаг?

Ремонт рычага переключения передач Ваз 2110 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Ремонт рычага переключения передач

3.2.12. Ремонт рычага переключения передач

Масло в коробку ваз 2107

Рычаг переключения передач должен свободно, без заеданий поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу. Если после утапливания вниз до упора рычаг полностью не возвращается в исходное положение, проверьте и при необходимости замените пружину. Снимите верхнюю и нижнюю облицовки туннеля пола (см. подраздел 8.12).

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓ 1. Общие данные 1.0 Общие данные 1.1. Технические характеристики автомобилей 2. Двигатель 2.0 Двигатель 2.1 Возможные неисправности двигателя. 2.2 Замена охлаждающей жидкости 2.3 Замена масла в двигателе и масляного фильтра 2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия 2.5 Замена ремня привода распределительного вала и натяжного ролика 2.6 Регулировка натяжения ремня привода распределительного вала 2.7 Снятие, дефектовка и установка маховика 2.8. Замена деталей уплотнения двигателя 2.9 Головка блока цилиндров 2.10 Притирка клапанов 2.11 Регулировка зазоров в приводе клапанов 2.12 Снятие и установка двигателя 2.13. Ремонт двигателя 2.14. Система смазки 2.15. Система охлаждения 2.16. Система выпуска отработавших газов 2.18. Особенности ремонта двигателя ВАЗ-2112 3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Приводы передних колес 4. Ходовая часть 4.0 Ходовая часть 4.1. Проверка технического состояния деталей подвески на автомобиле 4.2. Задняя подвеска 5. Рулевое управление 5.0 Рулевое управление 5.1 Осмотр и проверка рулевого управления на автомобиле 5.2. Рулевая колонка 5.4. Рулевой механизм 5.5 Возможные неисправности рулевого управления. 6. Тормозная система 6.0 Тормозная система 6.1. Вакуумный усилитель 6.2. Главный тормозной цилиндр 6.3. Регулятор давления 6.4. Тормозные шланги и трубки 6.5 Прокачка тормозной системы 6.6 Замена тормозной жидкости 6.7. Тормозные механизмы передних колес 6.8. Тормозные механизмы задних колес 6.9. Стояночный тормоз 6.10 Возможные неисправности тормозной системы. 7. Электрооборудование 7.0 Электрооборудование 7.1. Монтажный блок 7.2. Генератор 7.3. Стартер 7.4. Выключатель (замок) зажигания 7.5. Проверка и замена свечей зажигания 7.6. Комплексная система управления двигателем (система впрыска топлива) 7.7. Бесконтактная система зажигания 7.8. Освещение, световая и звуковая сигнализация 7.9. Стеклоочиститель 7.10 Замена электродвигателя вентилятора радиатора системы охлаждения 7.11. Электродвигатель отопителя 7.12. Прикуриватель 7.13. Комбинация приборов 7.14 Проверка блока управления электромагнитным клапаном карбюратора 7.15 Возможные неисправности блока управления ЭПХХ. 7.16 Схема электрооборудования автомобиля ВАЗ-21102 7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110 7.18 Схема управления двигателем 2111 (конт. М1.5.4) 7.19 Схема управления двигателем 2111 (конт. МР7.0) 7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1») 8. Кузов 8.0 Кузов 8.1 Возможные неисправности кузова. 8.2. Замена буферов 8.3 Снятие и установка облицовки радиатора 8.4 Снятие и установка локаря 8.5 Снятие и установка крыла 8.6. Капот 8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла 8.8. Крышка багажника 8.9. Боковые двери 8.10 Снятие и установка переднего сиденья 8.11 Снятие и установка верхней и нижней облицовки туннеля пола 8.12. Ремни безопасности 8.13. Зеркала заднего вида 8.14. Панель приборов 8.15. Отопитель 8.16 Антикоррозионные составы для обработки кузова 8.17. Особенности ремонта кузовов моделей 2111 и 2112 8.18. Уход за кузовом 9. Приложения 9.0 Приложения 9.1 Горючесмазочные материалы и эксплуатационные жидкости 9.2 Основные данные для регулировок и контроля 9.3 Заправочные объемы 9.4 Лампы, применяемые в автомобиле

Процесс демонтажа и разборки трансмиссии

Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

• обесточиваем систему, снимая с АКБ минусовой контакт;
• демонтируем панель радиоприемника;
• немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
• резким движением вытягиваем стержень из рычага переключения скоростей;
• снимаем с рычага верхнюю и нижнюю втулки;
• демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
• извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
• демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
• немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
• демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
• разбираем крышку картера сцепления и карданную передачу;
• отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

Настройка агрегата

Необходимо отметить, что проблему «рыскания» на дороге после наезда на препятствие на «классике» полностью решить невозможно, однако путем тщательной регулировки ее можно свести к минимуму. В первую очередь необходима регулировка рулевого редуктора. Делается она достаточно непросто, особенно с непривычки. Для ее проведения нужно завести автомобиль на ровную площадку, проследив, чтобы колеса стояли прямо.

Регулировка рулевой колонки

Далее необходимо при помощи специального съемника сделать выпрессовку пальцев и отсоединить сошку. Потом все очень просто — сошку покачивают, руль держат (или наоборот), ловят зазор червячной передачи редуктора ВАЗ. По инструкции угол поворота руля при зажатой сошке не должен превышать 30°. Если люфт имеется, тогда выворачивают гайку, немного завинчивают прижимной винт и снова затягивают гайку.

Самое главное — не пережать регулировочный винт, не сорвать резьбу. При сильно завинченном винте рулевое управление будет работать очень туго. Есть специальная норма по усилию рулевого колеса — 25 кгс. Усилие контролируют, когда сошка с тягами установлена и пальцы запрессованы. Проверяется усилие при помощи динамометрического ключа. Если оно очень большое, тогда регулировочный болт нужно немного ослабить.

Иногда регулировка редуктора ВАЗ может ничего не дать. Если совсем износился механизм, что тут поделаешь? Ремонтировать его особого смысла нет, да и времени уйдет много. Поэтому, чтобы не возиться с ремонтом, самый разумный выход — полная замена рулевого редуктора ВАЗ. Учитывая, что его можно купить за копейки на разборке, это правильное решение. При желании можно приобрести и новую деталь, ее ресурса точно хватит до конца жизни автомобиля.

Неисправности коробки

Существует несколько типов симптомов поломки или износа КПП ВАЗ 2107.

1. Отсутствие реакции на включение позиции.
2. Скорость вылетает на полном ходу.
3. Повышенные шумы, вой или скрежет, доносящийся изнутри механизма.
4. Передачи туго втыкаются.
5. Потекло масло.

Не включается передача

Причиной отсутствия адекватной реакции на манипуляции автолюбителя является:

• износ шестерен и зубчатых передач;
• истирание втулок синхронизаторов;
• механическое повреждение направляющих втулок;
• износ пружины синхронизатора.

Выбивает передачу при езде

Следующая неприятность заключается в выщелкивании рычага КПП сразу после включения передачи.

Причинами являются:

• клинит шарнир рычага;
• физическая поломка непосредственного рычага – деталь меняется;
• переключающие вилки в КПП погнуты;
• неправильно работает сцепление.

Хруст и скрежет в коробке во время движения

Следующая поломка вызвана факторами:

• износ подшипников на валах;
• шлицы шестеренок истерлись, детали меняются;

недостаточно масла в картере устройства, рекомендуется долить смазку.

Повышенный шум

Последствием следующих проблем является повышенное шумовыделение.

1. Недостаток смазки в корпусе коробки передач. Механизм работает на сухую, что провоцирует появление посторонних звуков.
2. Жидкость слишком долго не менялась. После износа лубриканта внутри механизма образуется большое количество густой мази, состоящей из сажи, кислот, металлической стружки. Масса забивает каналы и наступает масляное голодание.
3. Износ зубцов шестерен, подшипников.

Тяжёлое переключение передач

В этом случае потребуется проверить сцепление – устройство может работать некорректно. Также актуально повреждение корзины, диска. Отдельно может быть причиной заливка чрезмерно густого лубриканта или нарушение в работе синхронизатора.

Течь масла

Течь смазки может быть спровоцирована факторами.

1. Механическое повреждение картера при ударе или чирке о другую поверхность.
2. Износ сальников, уплотнителей, вызванных естественным старением резины.
3. Перелив жидкости и как следствие ее вытеснение из механизма.

Вместо заключения. Что выбрать

• Постоянная блокировка требуется только на настоящих джипах, которые, как и тракторы, никогда не выезжают за пределы города.
• Блокировка диска: требуется регулировка в связи с разверткой дисков, требуется специальное масло. Кроме того, есть небольшой, но постоянный момент трения. Это затрудняет вождение, быстрее изнашиваются шины и увеличивается расход топлива. Чем больше изнашиваются фрикционные муфты, тем меньше будет засорение. Чем чаще придется скользить, тем быстрее выйдет. дифференциал вышел из строя.
• Жидкостное вязкостное сцепление обладает высокой «инерционной» инерцией, но его характеристики на тяжелом бездорожье не очень хорошие. Бывают частые задержки и перегрев. Но хорошо работает в городских условиях.
• Отвертка, пожалуй, самая лучшая в городе зимой, она подходит как туристам, так и соотечественникам. На серьезном бездорожье не очень экономичен, но не «подтягивается», мягко включается и не требует специальной подготовки. На ВАЗ 2107, как и на другую классику, лучше устанавливать либо стопорные болты, либо дифференциалы ДАК, при условии, что машина не атакует тяжелое бездорожье, и ездит по зимним дорогам в городе, а летом — на проселочные дороги. Цена вопроса примерно 10-13 000 руб.

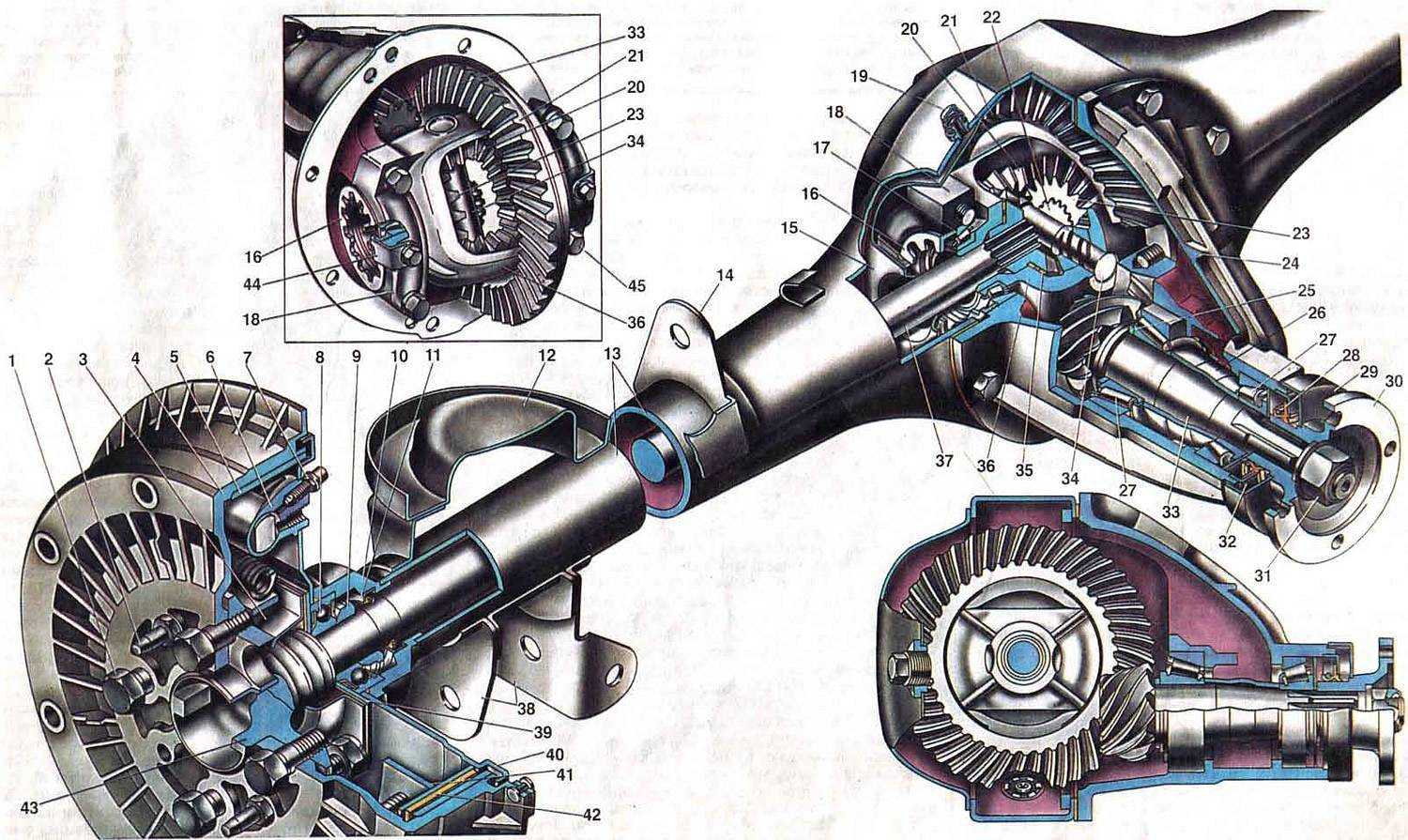

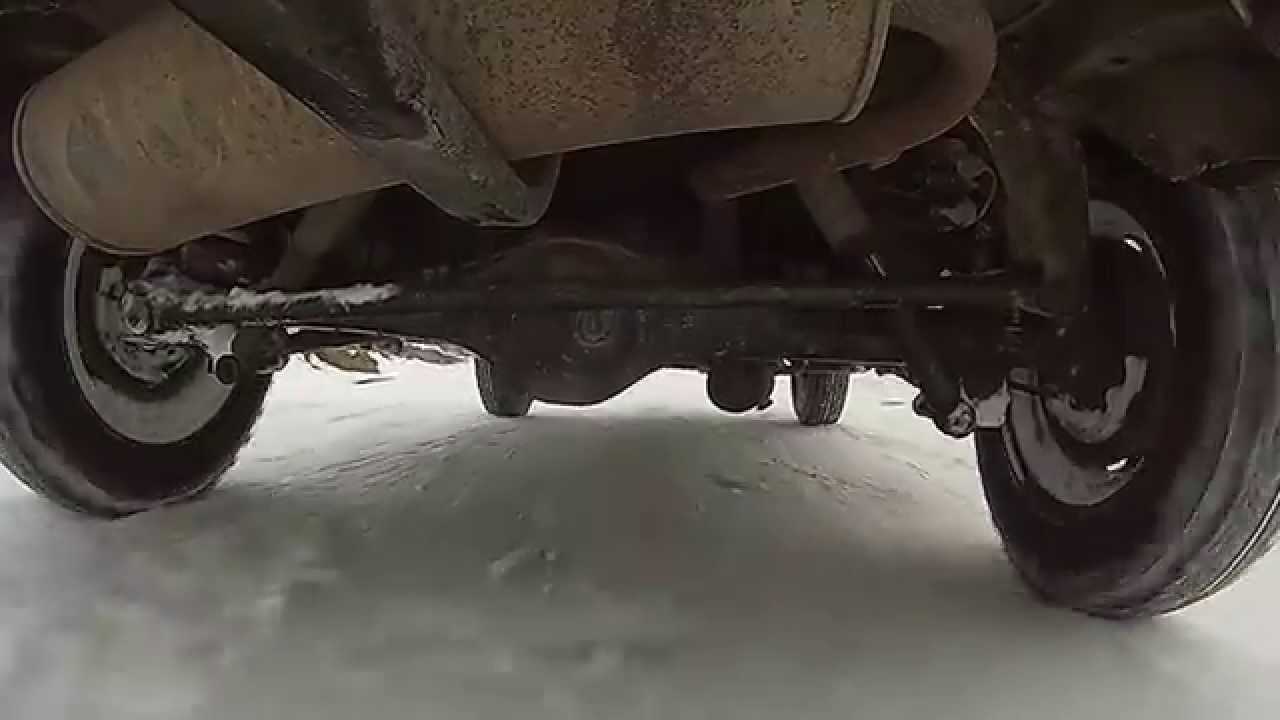

Как проверить задний мост

Естественно, такие шумы как гул, вибрация, треск или стук могут возникать и по причине других неисправностей. К примеру, тот же карданный вал при поломке подвесного подшипника или выхода из строя крестовины может издавать хруст и вибрировать. Поломка эластичной муфты «кардана» также сопровождается похожими признаками. Стучать могут задние стойки или другие элементы подвески

В любом случае перед началом ремонта моста важно убедиться, что неисправен именно он

Проверка заднего моста выполняется следующим образом:

1. Выезжаем на ровный участок дороги без ям и выступов.
2. Разгоняем машину до 20 км/ч.
3. Прислушиваемся и отмечаем сопутствующие шумы.
4. Постепенно увеличиваем скорость автомобиля до 90 км/ч и запоминаем, при какой скорости возникает тот или иной нехарактерный звук.
5. Не выключая передачи, отпускаем педаль акселератора, гася скорость двигателем. Продолжаем следить за изменением характера шума.
6. Опять разгоняемся до 90–100 км/ч, выключаем передачу и зажигание, давая машине двигаться накатом. Если посторонние шумы не исчезли, редуктор заднего моста в порядке. Без нагрузки он не может шуметь (за исключением подшипников). Если же звук исчез, вероятно, редуктор неисправен.
7. Проверяем затяжку колёсных болтов, подтягивая их баллонным ключом.
8. Устанавливаем автомобиль на горизонтально ровной поверхности. Вывешиваем его задние колёса при помощи домкрата, так чтобы иметь возможность их свободно вращать.
9. Вращаем поочерёдно колёса машины влево-вправо, а также толкаем вперёд-назад с целью определения люфта. Колесо должно легко крутиться без заеданий. Если при надёжно затянутых болтах колесо люфтит или притормаживает, скорее всего, имеет место износ подшипника полуоси.
10. При включённой передаче вращаем каждое из колёс вокруг своей оси. Смотрим на поведение карданного вала. Он также должен крутиться. Если он не вращается, скорее всего, полуось сломана.

Схема устройства КПП

Основные элементы КПП

Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.

Основные детали

Главные системы и части КПП находятся в корпусе №3.

Трансмиссионная система складывается из трех валов:

• первичного с четырьмя шестеренками;
• вторичного №10 с шестеренками;
• промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Промежуточный вал

Промежуточный вал необходим, чтобы передавать вращающий момент необходимой величины к вторичному от первичного. Вращение происходит на шарикоподшипниках №2, №22 и №19. Шестеренки и вал представляют собой одно целое. В данном блоке находятся шестерни 5-ой №18 и задней №20 передач. Задняя ставится на вал №21, соединяется со вторичными шлицами.

Заливается трансмиссионная смазка в коробку ВАЗ 2107, посредством отверстия №11, которое находится в левой части корпуса и закрывается специальной заглушкой. Нижняя часть корпуса закрывается крышкой из стали, закрепленной гайками. Места, где соединяется крышка и корпус, герметизируется с помощью прокладок, которые предотвращают возможную течь смазки. Подшипники всех осей закрываются специальными сальниками, не дающими смазке возможности вытечь.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.д) и автомобилю.

Примечание! Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Когда нужно менять коробку на автомобиле?

Она подлежит замене, при:

• Её выходе из строя.
• А так же при повышении шума которая неисправная коробка будет давать.
• Ещё при затруднённости в переключение передач и при самопроизвольном выключении данных передач.
• При неисправной коробки могут так же блокироваться колёса при движении на скорости, при неисправной коробки так же наблюдаться течь масла через различные уплотнения и прокладки.

Примечание! Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)
