Система охлаждения ямз-238: возможные неисправности

Неисправности ЯМЗ 238

При правильном уходе и использовании оригинальных деталей, двигатель обычно не капризничает. Нарекания вызывает только система подачи топлива. ТНВД при заливке низкосортной солярки быстро изнашивается, что принуждает водителей более тщательно выбирать заправки.Турбо версияПредставляет модификацию атмосферника с соответствующими доработками. Благодаря улучшению конструкции моторы развивают мощность свыше 330 лошадок, что позволяет монтировать их в сильно нагруженную технику.

Двигатель с турбиной также выделяется лучшей динамикой, отзывчивостью. Привод нагнетателя – механический, система смазки является основным модулем.

Принцип работы охлаждения

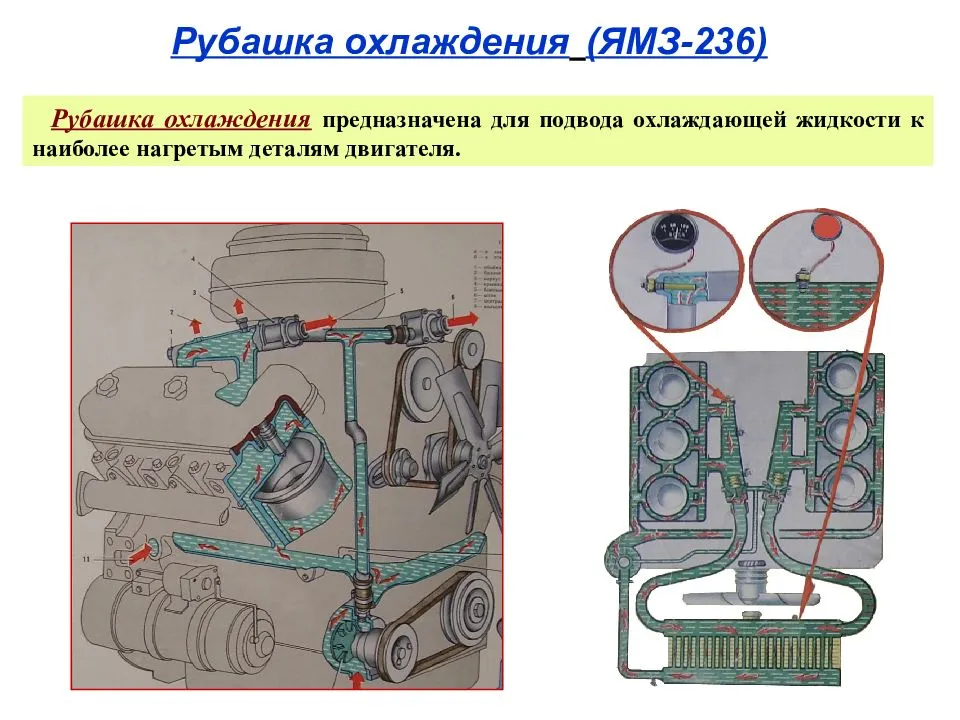

Во время нормальной работы мотора ЯМЗ-238 от МАЗа в системе охлаждения циркуляция жидкости создается за счет работы центробежного насоса. Насос перекачивает охлаждающую жидкость в поперечный канал, а затем она проходит по продольному каналу и попадает в водяную полость цилиндров, расположенных в правом ряду. В остальные цилиндры двигателя жидкость для охлаждения попадает через впускной патрубок. Таким образом удается охладить масло сразу в двух элементах силового агрегата.
Далее антифриз попадает в левый продольно расположенный канал. Чтобы охлаждающая жидкость попадала в жидкостно-масляный теплообменник, инженеры запрессовали заглушку в переднюю крышку шестерен для распределения. Затем антифриз по трубкам попадает в головки цилиндров, охлаждая наиболее нагретую поверхность, такую как выпускные каналы, стаканы форсунок. Затем жидкость сливается в несколько водосборных труб. Во время разогрева только что заведенного двигателя система охлаждения не функционирует.
Движению антифриза препятствуют клапаны термостатов. Жидкость, служащая, чтобы охладить двигатель от перегрева, циркулирует по соединительным трубкам, перепускной трубе через водяной насос. При этом она не попадает в радиатор, благодаря чему силовой агрегат нагревается до рабочей температуры. После того как антифриз нагреется до 80 градусов по Цельсию, клапаны термостатов открываются. Нагретая до нужной температуры жидкость поступает в полости водяного радиатора, где нагревает поток воздуха, поступающего благодаря работе вентилятора. Затем антифриз снова поступает к водяному насосу.
В тот момент, когда температура охлаждающей жидкости снижается, термостаты направляют ее к насосу, минуя радиатор.Таким образом, благодаря блокировкам термостатов в двигателе обеспечивается оптимальный тепловой режим.

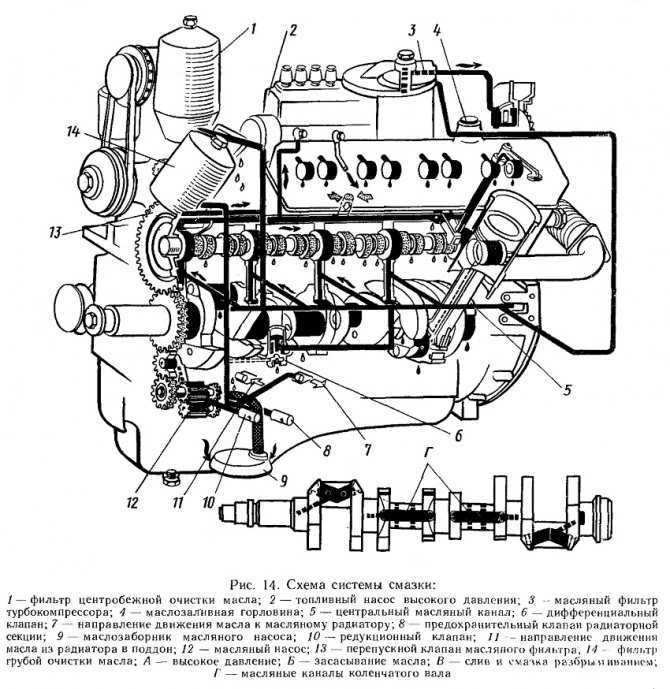

Конструкция мотора

Блоки цилиндров дизельного двигателя ЯМЗ-238 изготовлены из серого чугуна. Гильзы цилиндров также изготовлены из специального твердосплавного материала. На силовом агрегате установлены две головки (по одной в каждом ряду цилиндров). Также внутри корпуса мотора конструкторы поместили кованый коленчатый вал совместно с противовесами и опорами. Все восемь поршней двигателя созданы из алюминиевого сплава. На каждом из них надето по три компрессионных и по два маслосъемных кольца.Стопорные кольца необходимы, чтобы ограничить перемещение плавающих поршневых пальцев. Также в блоке цилиндров помещены кованые шатуны из стали с косым разъемом на нижней головке. Чтобы запустить двигатель, используется стартер, в корпусе которого находится маховик с зубчатым венцом.

Конструкция мотора

Блоки цилиндров дизельного двигателя ЯМЗ-238 изготовлены из серого чугуна. Гильзы цилиндров также изготовлены из специального твердосплавного материала. На силовом агрегате установлены две головки (по одной в каждом ряду цилиндров). Также внутри корпуса мотора конструкторы поместили кованый коленчатый вал совместно с противовесами и опорами. Все восемь поршней двигателя созданы из алюминиевого сплава. На каждом из них надето по три компрессионных и по два маслосъемных кольца.Стопорные кольца необходимы, чтобы ограничить перемещение плавающих поршневых пальцев. Также в блоке цилиндров помещены кованые шатуны из стали с косым разъемом на нижней головке. Чтобы запустить двигатель, используется стартер, в корпусе которого находится маховик с зубчатым венцом.

Принцип работы охлаждения

Во время нормальной работы мотора ЯМЗ-238 от МАЗа в системе охлаждения циркуляция жидкости создается за счет работы центробежного насоса. Насос перекачивает охлаждающую жидкость в поперечный канал, а затем она проходит по продольному каналу и попадает в водяную полость цилиндров, расположенных в правом ряду. В остальные цилиндры двигателя жидкость для охлаждения попадает через впускной патрубок. Таким образом удается охладить масло сразу в двух элементах силового агрегата.

Вам будет интересно:Карбюратор К-133: технические характеристики, устройство и регулировка

Далее антифриз попадает в левый продольно расположенный канал. Чтобы охлаждающая жидкость попадала в жидкостно-масляный теплообменник, инженеры запрессовали заглушку в переднюю крышку шестерен для распределения. Затем антифриз по трубкам попадает в головки цилиндров, охлаждая наиболее нагретую поверхность, такую как выпускные каналы, стаканы форсунок. Затем жидкость сливается в несколько водосборных труб. Во время разогрева только что заведенного двигателя система охлаждения не функционирует.

Движению антифриза препятствуют клапаны термостатов. Жидкость, служащая, чтобы охладить двигатель от перегрева, циркулирует по соединительным трубкам, перепускной трубе через водяной насос. При этом она не попадает в радиатор, благодаря чему силовой агрегат нагревается до рабочей температуры. После того как антифриз нагреется до 80 градусов по Цельсию, клапаны термостатов открываются. Нагретая до нужной температуры жидкость поступает в полости водяного радиатора, где нагревает поток воздуха, поступающего благодаря работе вентилятора. Затем антифриз снова поступает к водяному насосу.

В тот момент, когда температура охлаждающей жидкости снижается, термостаты направляют ее к насосу, минуя радиатор.Таким образом, благодаря блокировкам термостатов в двигателе обеспечивается оптимальный тепловой режим.

Проверка системы охлаждения

Во время периодических осмотров автомобиля механикам требуется уделять особое внимание состоянию системы охлаждения ЯМЗ-238 объемом 11150 кубических сантиметров. Необходимо проверить герметичность патрубков и мест соединений, чтобы вовремя предотвратить утечку антифриза

Вам будет интересно:Volvo VNL 670: фото, технические характеристики

Чтобы проверить насос охлаждения мотора на герметичность, необходимо поднять давление в силовом агрегате до 3 кгс/см2 и выдержать его в течение одной минуты. Также можно проверить на предмет утечек помпу, пропустив через систему сжатый воздух в течение 30 секунд.

Если система герметична, специалисту необходимо проверить работу механизмов. Для этого необходимо прокрутить вал насоса. Он должен свободно крутиться вдоль своей оси.

Проверка системы охлаждения

Во время периодических осмотров автомобиля механикам требуется уделять особое внимание состоянию системы охлаждения ЯМЗ-238 объемом 11150 кубических сантиметров. Необходимо проверить герметичность патрубков и мест соединений, чтобы вовремя предотвратить утечку антифриза

Чтобы проверить насос охлаждения мотора на герметичность, необходимо поднять давление в силовом агрегате до 3 кгс/см2 и выдержать его в течение одной минуты. Также можно проверить на предмет утечек помпу, пропустив через систему сжатый воздух в течение 30 секунд.

Если система герметична, специалисту необходимо проверить работу механизмов. Для этого необходимо прокрутить вал насоса. Он должен свободно крутиться вдоль своей оси.

Принцип работы охлаждения

Во время нормальной работы мотора ЯМЗ-238 от МАЗа в системе охлаждения циркуляция жидкости создается за счет работы центробежного насоса. Насос перекачивает охлаждающую жидкость в поперечный канал, а затем она проходит по продольному каналу и попадает в водяную полость цилиндров, расположенных в правом ряду. В остальные цилиндры двигателя жидкость для охлаждения попадает через впускной патрубок. Таким образом удается охладить масло сразу в двух элементах силового агрегата.

Далее антифриз попадает в левый продольно расположенный канал. Чтобы охлаждающая жидкость попадала в жидкостно-масляный теплообменник, инженеры запрессовали заглушку в переднюю крышку шестерен для распределения. Затем антифриз по трубкам попадает в головки цилиндров, охлаждая наиболее нагретую поверхность, такую как выпускные каналы, стаканы форсунок. Затем жидкость сливается в несколько водосборных труб. Во время разогрева только что заведенного двигателя система охлаждения не функционирует.

Движению антифриза препятствуют клапаны термостатов. Жидкость, служащая, чтобы охладить двигатель от перегрева, циркулирует по соединительным трубкам, перепускной трубе через водяной насос. При этом она не попадает в радиатор, благодаря чему силовой агрегат нагревается до рабочей температуры. После того как антифриз нагреется до 80 градусов по Цельсию, клапаны термостатов открываются. Нагретая до нужной температуры жидкость поступает в полости водяного радиатора, где нагревает поток воздуха, поступающего благодаря работе вентилятора. Затем антифриз снова поступает к водяному насосу.

В тот момент, когда температура охлаждающей жидкости снижается, термостаты направляют ее к насосу, минуя радиатор.Таким образом, благодаря блокировкам термостатов в двигателе обеспечивается оптимальный тепловой режим.

3. Анализ работы заданной детали изделия

Название детали — Насос водяной.

Номер по каталогу — 236-1307010-Б1 .

Главная задача, которую «вынужден» выполнять насос водяной, это обеспечивать циркуляцию ОЖ в системе охлаждения двигателя, причем обеспечивать не только саму циркуляцию, но и ее приемлемую скорость.

То есть, жидкость должна успевать «отобрать» определенное количество тепла у работающего двигателя и потом охладиться в ребрах радиатора сама.

Здесь нужно помнить о том, что не только перегрев опасен для двигателя — нагрузка на мотор при недостаточной «прогретости» тоже ничего хорошего не принесет. Поэтому, при установке водяного насоса (помпы) словно при лечении больного требуется строго соблюдать дозировку.

Наиболее часто в силу большой востребованности используются помпы ЯМЗ-236/238, параметры и показатели которых идеально подходят для ярославских двигателей с тем же индексом и их аналогов.

Производительность такого насоса составляет порядка 30 литров в минуту при крутящем моменте на валу помпы 0.52 единицы. Вес обычно не превышает 9 кг, а что касается габаритов, то они могут отличаться в зависимости от предназначения.

Кроме габаритных величин следует обращать внимание и на присоединительные размеры, которые у разных моделей могут отличаться. В качестве рабочей жидкости для описываемых систем используется антифриз тосол, а это означает, что помпа ЯМЗ 236/238 приходится работать при температуре окружающей среды от -40 до +50, такой же температуре антифриза, и при температуре воды от +4 до +100

В качестве рабочей жидкости для описываемых систем используется антифриз тосол, а это означает, что помпа ЯМЗ 236/238 приходится работать при температуре окружающей среды от -40 до +50, такой же температуре антифриза, и при температуре воды от +4 до +100.

При эксплуатации насоса во время ТО следует особое внимание уделять герметичности соединений, чтобы не допускать утечки жидкости. Проверка помпы на герметичность выполняется принудительным поднятием давления в до 3 кгс и выдерживании данного показателя в течение 1 минуты (как вариант — проверка сжатым воздухом с давлением в 4 кгс на протяжении 30 секунд)

Вал помпы должен проворачиваться свободно и без заеданий, даже если это проворачивание выполняется рукой, воздействуя на шкив или крыльчатку насоса.

Особенности топливного насоса высокого давления

Устройство ТНВД ЯМЗ 236 устанавливается на дизельные двигатели. Имеет V-образное расположение плунжеров. Состоит из шести секций, находящихся друг от друга на расстоянии 36 мм.

ТНВД обеспечивают цикловую подачу и давление впрыска до 1600 бар. Прибор укомплектован всережимным регулятором.

Как работает установка ТНВД ЯМЗ 236?

Плунжер перемещается вниз. Топливо заполняет внутреннюю полость втулки. В этом момент помпа низкого давления подает горючее в клапан корпуса.

При открытии впускного отверстия топливо направляется в надплунжерное пространство. Давление в системе возрастает. Топливо нагнетается через топливопровод к форсунке. Плунжер сжимает горючее. При увеличении давления запускается впрыск топлива.

Регулировка ТНВД ЯМЗ 236

Топливный насос проверяют на специальном стенде. Определяют:

Регулировка ТНВД ЯМЗ 236 служит для изменения количества топлива, подающегося в систему. Порция горючего определяется исходя из нагрузки на двигатель. Благодаря регулировкам можно поддерживать установленную водителем частоту вращения коленвала.

Также обеспечивается при помощи механического регулятора. Прибор находится на торце насоса.

Для регулировки начала подачи топлива установите пяту толкателя под плунжер. Замерьте углы поворота вала и сверьте с табличными данными. Допускается неточность не более 1/3 градуса.

Величина и равномерность подачи топлива ТНВД двигателя ЯМЗ 236 регулируется с помощью комплекта форсунок. На входе в насос создают давление в 0,1 Па. Регулировку выполняют по схеме:

Для снижения частоты вращения ТНВД ЯМЗ 236 регулировочный болт ослабляют.

Подводящий и отводящий каналы закупорены пробками с кольцевыми уплотнителями. Топливопровод подсоединен со стороны муфты. Избыток горючего удаляется через перепускной клапан.

Осевой люфт устройства ТНВД ЯМЗ 236 регулируется с помощью набора прокладок в пределах до 0,07 мм.

Разница между радиатором и ЖМТ

Назначение этих конструкций схоже, но строение и принципиальная схема функционирования различны. Главное отличие состоит в работе системы охлаждения. Удаление тепла в устройстве радиаторного типа производится путем движения потов воздуха. Теплообменник ямз 236 старого образца охлаждается направляемым потоком жидкости, которая циркулирует внутри охлаждающей системы мотора.

Главное преимущество охлаждающего агрегата – удержание температуры на одном уровне, но не ниже уровня нагрева охладителя. Это обеспечивает снижение количества возникающих напряжений в различных элементах автомобильного двигателя, которые соприкасаются одновременно с жидкостью и с маслом. Выбранный режим обеспечивает более стабильную работу двигателя.

Недостаток разработки заключается в сложности конструкции. Чем сложнее система, тем более частого и более тщательного ремонта она требует. В агрегате необходимо обеспечить полную герметичность. Даже при качественной первоначальной установке прокладки изнашиваются со временем, а крепления ослабевают. Это ведет к разгерметизации и необходимости капитального ремонта ЯМЗ 650.

Существует две основных модели охлаждающих агрегатов:

• трубчатые (или кожухотрубные);
• пластинчатые.

Первый вариант применяется чаще всего на силовых установках для КАМАЗ, второй вариант популярен среди моторных заводов. Эти два агрегата имеют существенные отличия, как в строении, так и в принципе работы.

Водяной насос

В системе охлаждения КАМАЗа с ЯМЗ-238 водяной насос (также это устройство называют «помпа») помещается на передней стенке блока цилиндров. Он вращается за счет ремня шкива, который установлен на конце коленчатого вала. Помпа в системе охлаждения ЯМЗ-238 для автомобилей МАЗ-54322 и МАЗ-64227 состоит из следующих частей:
шкив привода;
стопорное колечко;
несколько подшипников;
валик;
сбрасыватель воды;
торцевые уплотнения;
корпус помпы;
уплотнительные колечки;
патрубок, присоединенный к водяному насосу;
крыльчатка;
заглушка для крыльчатки;
втулка к уплотнительному колечку;
дренажное отверстие.

Элементы системы охлаждения

Система охлаждения в ЯМЗ-238 (фото прилагается в статье) жидкостная, циркуляционная. Она включает в себя ряд основных элементов, таких как:

• насос для перекачки жидкости;
• теплообменник;
• несколько термостатов, регулирующих подачу охлаждения к цилиндрам;
• вентилятор, обеспечивающий подачу воздуха в кабину и на двигатель.

У двигателя ЯМЗ-238 турбо система охлаждения (фото силового агрегата есть в статье) состоит из следующих составных частей:

Насос, созданный для постоянной циркуляции воды.
Полость, где размещен блок охлаждения гильз.
Водяная полость в головке блока.
Канал для прохождения воды.
Компрессор.
Правая трубка охлаждения.
Соединительная трубка.
Впускной патрубок.
Термостат.
Тройник с трубками.
Перепускная трубка.
Заглушка.
Патрубок масляного теплообменника.
Вентилятор.
Водяной канал, расположенный поперечно.
Подвод жидкости, служащей для охлаждения двигателя, от радиатора к печке в кабине, к системе выпуска воздуха, к радиатору.
Система подачи надувочного воздуха к охладителю и радиатору.
Система для перемещения охладительного воздуха от охладителя к цилиндрам мотора.

Помимо вышеперечисленного система охлаждения агрегата ЯМЗ-238 состоит из радиатора, охладителя надувочного воздуха, а также термометра. Все это оборудование устанавливается на автомобиле.

Смена фильтрующих элементов полнопоточного масляного фильтра

1. Отвернуть на 3–4 оборота колпак фильтра и слить масло через канал корпуса в подставленную тару.

Для отвертывания колпака можно пользоваться ключом, как показано на рис. 2.

2. Отвернуть полностью и снять колпак 5 (рис. 2) фильтра.

3. Нажать на замковую крышку 3 и, утопив ее в колпак 5 на 2 – 3 мм, повернуть на 45º, после чего она выйдет из зацепления с фланцем колпака.

Извлечь из колпака замковую крышку и фильтрующий элемент 4.

4. Промыть внутреннюю полость колпака дизельным топливом. Не допускается очистка даже чистой ветошью.

5. Установить в колпак новый фильтрующий элемент резиновой прокладкой наружу.

В отверстие прокладки установить замковую крышку, обеспечив правильное положение прокладки.

Нажав на замковую крышку, утопить ее вместе с элементом в колпак и повернуть на 45º.

Видео: Переделка охлаждения ямз 238/236Скачать

Видео: ЯМЗ-236 пошла салярка в поддон. Нашли причину.Скачать

В пазы крышки войдут выступы фланца колпака, после чего пружина отожмет крышку в рабочее положение.

6. Навернуть колпак с элементом на штуцер корпуса 1 и затянуть моментом 20…40 Нм (2…4 кгс·м).

7. На работающем двигателе убедиться в отсутствии течи масла через уплотнение колпака.

Через четыре замены фильтрующего элемента заменить уплотнительную прокладку 2.

Сборка после ремонта

После того как помпа полностью разобрана, неисправность выявлена, все поврежденные элементы заменены на новые, следует промыть все исправные детали, а затем тщательно просушить их. Для этого можно использовать сжатый воздух.

Далее требуется собрать изделие для дальнейшей его установки на двигатель автомобиля. Для этого необходимо выполнить ряд операций:

1. Запрессовать на вал подшипники и водосбрасыватель. При этом следует смазать вал маслом для дизельных двигателей. Подшипники необходимо установить таким образом, чтобы уплотнительные шайбы оказались с внешней стороны. Все усилие для запрессовки необходимо прилагать только к внутреннему кольцу подшипников.
2. Далее необходимо наполнить открытые полости между подшипниками, образовавшиеся после запрессовки, специальной смазкой «Литол-24.
3. Смазать вал ранее не использованным моторным маслом.
4. Во время следующей операции необходимо вал в сборе установить в корпус водяного насоса. Необходимо обеспечить неподвижный упор с противоположной стороны вала.
5. Далее требуется установить торцовое уплотнение из латунного корпуса.
6. Поставить манжету из резины в сборе с пружинкой и несколькими каркасами.
7. Далее следует надеть манжету на уплотнительную втулку.
8. Затем необходимо смазать тонким слоем расточку шкива, а также внешнюю поверхность манжеты, которая изготовлена из резины.
9. Установить армированную манжету и втулку для уплотнения.
10. Смонтировать шкив в резиновую манжету и втулку для уплотнения. Чтобы избежать различных перекосов и возникновения газов в системе охлаждения ЯМЗ-238, необходимо обхватить манжету обеими руками, а затем вставить ее в расточку шкива.
11. Далее требуется запрессовать шкив насоса в сборе на вал, но перед этим следует не забыть смазать обе детали в местах контакта неиспользованным ранее моторным маслом.
12. Зафиксировать шкив, чтобы предотвратить его вращение.
13. Плотно завернуть заглушку.
14. Смонтировать в корпус водяного насоса кольцо из резины и втулку.
15. В канавку патрубков поставить кольцо.
16. Подсоединить патрубки системы охлаждения ЯМЗ-238 к помпе.
17. Закрепить патрубки с помощью метизов.

На этом сборка водяного насоса завершена.

Устройство и принцип действия насоса водяного ЯМЗ-236, ЯМЗ-238 (помпа)

В системах охлаждения двигателей ЯМЗ-236 и ЯМЗ-238, устанавливаемых на автомобилях МАЗ и КрАЗ, циркуляция воды осуществляется водяным насосом 236-1307010 центробежного типа, который крепится к передней стенке блока цилиндров. Насос получает вращение через клиновидный ремень (на рисунке поз. 20) и разъемный шкив (поз. 4, 6) от коленвала дизеля.

В литом корпусе (поз. 3), выполненном из чугуна, в двух подшипниках (поз. 9) вращается валик (поз. 11), на который напрессована крыльчатка (поз. 19), при вращении создающая поток охлаждающей жидкости. Подшипники имеют одностороннее уплотнение и их рабочая полость при сборке заполняется смазкой (например, “Литол-24”). Задняя часть корпуса имеет спиралевидную форму, благодаря которой происходит направление потока воды, сходящей с лопастей крыльчатки. Чугунная крыльчатка насоса закреплена на заднем конце валика гайкой колпачкового типа (поз. 17) и шайбой (поз. 18). Внутри крыльчатки водяного насоса ЯМЗ-238, ЯМЗ-238 смонтировано торцовое уплотнение (сальник), состоящее из резиновой манжеты с латунными обоймами (поз. 24), пружины (поз. 21) и уплотнительного упорного кольца (поз. 25) из графитированного текстолита. Кольцо своими крестообразными выступами входит в пазы крыльчатки и вращается вместе с ней. Стопорное кольцо (поз. 26) удерживает сальник в крыльчатке. В верхнюю часть корпуса вкручен ниппель, к которому через дюритовый шланг подсоединена перепускная трубка. Задний фланец корпуса закрывается крышкой (поз. 15) с уплотнительным кольцом (поз. 16) и закрепляется шестью шпильками с гайками.

Водяной насос

В системе охлаждения КАМАЗа с ЯМЗ-238 водяной насос (также это устройство называют «помпа») помещается на передней стенке блока цилиндров. Он вращается за счет ремня шкива, который установлен на конце коленчатого вала. Помпа в системе охлаждения ЯМЗ-238 для автомобилей МАЗ-54322 и МАЗ-64227 состоит из следующих частей:

• шкив привода;
• стопорное колечко;
• несколько подшипников;
• валик;
• сбрасыватель воды;
• торцевые уплотнения;
• корпус помпы;
• уплотнительные колечки;
• патрубок, присоединенный к водяному насосу;
• крыльчатка;
• заглушка для крыльчатки;
• втулка к уплотнительному колечку;
• дренажное отверстие.

Рис. 3. Разборка водяного насоса ЯМЗ-236:

Заполнить всю полость между подшипниками смазкой Литол-24 (60…70 г).

Запрессовать вал в сборе с подшипниками и водосбрасывателем в корпус 1 до упора.

При этом необходимо:

• ? предварительно смазать расточку корпуса 1 под подшипники чистым моторным маслом;
• ? усилие запрессовки прилагать к наружному кольцу подшипника.

Установить в канавку корпуса водяного насоса двигателя ЯМЗ-236 стопорное пружинное кольцо 9. Напрессовать на вал 5 шкив 10 до упора.

При этом необходимо:

• ? предварительно смазать вал чистым моторным маслом;
• ? обеспечить неподвижный упор противоположного конца вала.

Установить в латунный корпус 19 (рис. 3) детали торцового уплотнения помпы ЯМЗ-236;

4 стр., 1697 слов

Насо с разг водяная помпа

… вытеснять водоподъёмные машины. В XIX веке с развитием тепловых и электрических двигателей насосы получили широкое распространение. В 1838 году русский инженер А. А. Саблуков на … и налипанию, содержанием растворенных газов. Характер перекачиваемых жидкостей обуславливает то, что химические насосы изготавливаются полностью из химостойких полимеров. Примечания Данный реферат составлен на основе .

• ? резиновую манжету 22 в сборе с пружиной и каркасами пружины;
• ? армированную манжету 20 и уплотнительную втулку 21. Установить в крыльчатку 2 резиновую манжету 23 и уплотнительную втулку 21.

При этом необходимо:

• ? предварительно одеть манжету 23 на уплотнительную втулку 21;
• ? нанести тонкий слой смазки в расточку крыльчатки 2 и на наружную поверхность резиновой манжеты 23;
• ? взять двумя руками манжету в сборе со втулкой и, прилагая усилие к торцу уплотнительной втулки, вставить эти детали в расточку крыльчатки до упора, не допуская перекосов.

Напрессовать крыльчатку насоса двигателя ЯМЗ-236 в сборе с манжетой и уплотнительной втулкой на вал 5 (рис. 2).

При этом необходимо:

• ? предварительно смазать вал 5 чистым моторным маслом;
• ? обеспечить неподвижный упор противоположного конца вала;
• ? установить крыльчатку на валу в размер 10-0,15 мм (рис.

2) между торцом вала и торцом ступицы крыльчатки. Для этого необходимо при запрессовке установить на торец вала диск диаметром не более 13 мм и высотой 10-0,15 мм.

Зафиксировать крыльчатку 2 (или шкив 10) от вращения. Завернуть в резьбовое отверстие крыльчатки 2 заглушку 7 до упора;

Установить в корпус 1 втулку 4 и резиновое кольцо 12.

Установить в канавку патрубка 3 резиновое кольцо 11, не допуская его перекручивания.

Запрессовать патрубок 3 в расточку корпуса 1 до упора.

При этом необходимо:

• ? предварительно смазать расточку в корпусе 1 и кольцо 11 тонким слоем смазки Литол;
• ? шпильки на корпусе 1 должны свободно войти в крепежные отверстия патрубка 8.

Закрепить патрубок 3 гайками 14 с пружинными шайбами 15.

Проверить качество сборки вращая вал 5 за шкив 10. Вращение вала должно быть свободным, без заеданий.

Выбор насоса для двигателя

Для функционирования системы охлаждения масла в ЯМЗ-238 устанавливают различные водяные насосы, однако надежнее всего оказалось изделие под маркировкой ЯМЗ-236/238. Его параметры идеально подходят для работы мощных силовых агрегатов с таким же буквенным и цифровым индексом.
Такой насос способен перегонять жидкость по системе охлаждения со скоростью около 30 литров в минуту при крутящем моменте вала 0,52 единицы. Вес такого изделия не превышает 9 кг. Габариты насоса могут отличаться в зависимости от типа и мощности двигателя, для которого он предназначен.
Помимо габаритов насосы для нормальной работы системы охлаждения масла в ЯМЗ-238 могут отличаться присоединительными размерами.
В качестве охлаждающей жидкости в системе используется антифриз или тосол. Это означает, что насос должен работать при температуре окружающей среды от -40 до +50 градусов по Цельсию и выдерживать такую же температуру охлаждающей жидкости, которую он прогоняет по системе. Также помпа в системе охлаждения ЯМЗ-238, объемом 11150 кубических сантиметров, должна исправно работать, если в нее залита вода, которая нагревается до 100 градусов по Цельсию во время движения по патрубкам через радиатор и корпус двигателя.

Конструкция мотора

Блоки цилиндров дизельного двигателя ЯМЗ-238 изготовлены из серого чугуна. Гильзы цилиндров также изготовлены из специального твердосплавного материала. На силовом агрегате установлены две головки (по одной в каждом ряду цилиндров). Также внутри корпуса мотора конструкторы поместили кованый коленчатый вал совместно с противовесами и опорами. Все восемь поршней двигателя созданы из алюминиевого сплава. На каждом из них надето по три компрессионных и по два маслосъемных кольца.Стопорные кольца необходимы, чтобы ограничить перемещение плавающих поршневых пальцев. Также в блоке цилиндров помещены кованые шатуны из стали с косым разъемом на нижней головке. Чтобы запустить двигатель, используется стартер, в корпусе которого находится маховик с зубчатым венцом.

Принцип работы охлаждения

Во время нормальной работы мотора ЯМЗ-238 от МАЗа в системе охлаждения циркуляция жидкости создается за счет работы центробежного насоса. Насос перекачивает охлаждающую жидкость в поперечный канал, а затем она проходит по продольному каналу и попадает в водяную полость цилиндров, расположенных в правом ряду. В остальные цилиндры двигателя жидкость для охлаждения попадает через впускной патрубок. Таким образом удается охладить масло сразу в двух элементах силового агрегата.

Далее антифриз попадает в левый продольно расположенный канал. Чтобы охлаждающая жидкость попадала в жидкостно-масляный теплообменник, инженеры запрессовали заглушку в переднюю крышку шестерен для распределения. Затем антифриз по трубкам попадает в головки цилиндров, охлаждая наиболее нагретую поверхность, такую как выпускные каналы, стаканы форсунок. Затем жидкость сливается в несколько водосборных труб. Во время разогрева только что заведенного двигателя система охлаждения не функционирует.

Движению антифриза препятствуют клапаны термостатов. Жидкость, служащая, чтобы охладить двигатель от перегрева, циркулирует по соединительным трубкам, перепускной трубе через водяной насос. При этом она не попадает в радиатор, благодаря чему силовой агрегат нагревается до рабочей температуры. После того как антифриз нагреется до 80 градусов по Цельсию, клапаны термостатов открываются. Нагретая до нужной температуры жидкость поступает в полости водяного радиатора, где нагревает поток воздуха, поступающего благодаря работе вентилятора. Затем антифриз снова поступает к водяному насосу.

В тот момент, когда температура охлаждающей жидкости снижается, термостаты направляют ее к насосу, минуя радиатор.Таким образом, благодаря блокировкам термостатов в двигателе обеспечивается оптимальный тепловой режим.

Принцип работы насоса

Система охлаждения в ЯМЗ-238 турбо работает за счет своего основного элемента – помпы (водяного насоса). Внутри ее корпуса, изготовленного из чугуна, вращается крыльчатка, которая напрессована на валик. Таким образом создается воздушный поток.

Чтобы обеспечить вращение валика в системе охлаждения ЯМЗ-238, его крепят на два шариковых подшипника. Полости подшипников плотно забиваются смазочным материалом (литолом), который рассчитан на весь срок службы помпы. Замена данного материала не требуется.

Чтобы обеспечить герметичное торцевое уплотнение в корпусе помпы, проделано дренажное отверстие. Шкив привода напрессовывается на валик.

Каждый водяной насос, за счет которого работает система охлаждения в ЯМЗ-238, маркируется цифровым и буквенным обозначением.
