Гидромуфта маз

Водяной насос

В системе охлаждения КАМАЗа с ЯМЗ-238 водяной насос (также это устройство называют «помпа») помещается на передней стенке блока цилиндров. Он вращается за счет ремня шкива, который установлен на конце коленчатого вала. Помпа в системе охлаждения ЯМЗ-238 для автомобилей МАЗ-54322 и МАЗ-64227 состоит из следующих частей:

• шкив привода;
• стопорное колечко;
• несколько подшипников;
• валик;
• сбрасыватель воды;
• торцевые уплотнения;
• корпус помпы;
• уплотнительные колечки;
• патрубок, присоединенный к водяному насосу;
• крыльчатка;
• заглушка для крыльчатки;
• втулка к уплотнительному колечку;
• дренажное отверстие.

История

Своим рождением гидротрансформатор и гидромуфта обязаны развитию судостроения в конце XIX века. С появлением на кораблях морского флота паровых машин возникла острая необходимость в новом дополнительном механизме, который позволял бы плавно передавать крутящий момент от паровых двигателей к большим и тяжелым гребным винтам, погруженным в воду. Такими устройствами стали гидромуфта и гидротрансформатор, которые запатентовал в 1905 году немецкий инженер и изобретатель Герман Феттингер. Позже эти механизмы адаптировали для установки на лондонские автобусы, а затем на автомобили и первые дизельные локомотивы для более плавного начала движения.

Устройство и работа привода вентилятора с включателем механического типа

Фрикционный привод может работать в трех режимах: автоматическом, постоянно включенным и постоянно выключенном.

Управление вентилятора осуществляется с помощью выключателя.

Вентилятор при неработающем двигателе находится в отключенном состоянии.

После пуска двигателя крыльчатка

вентилятора может вращаться за счет трения в подшипниках и других сопрягаемых деталях дисковой муфты с частотой 200÷500 об /_мин.

При достижении температурного состояния двигателя близкого к высшему оптимальному (+85˚ …+93˚ С) масло от включателя под давлением поступает в штуцер 13 (рис. 1) корпуса 14.

Далее через отверстие в корпусе, радиальные отверстия во втулках 10 и 22 попадает в осевое отверстие ведущего вала 18, а оттуда к поршню 30.

Поршень начинает перемещаться, передавая усилия через пружины 32 на обойму, которая давит на диски 4 и 5, выбирая зазоры между ними.

После сжатия ведущих и ведомых дисков ведомый вал 25 с крыльчаткой начинает вращаться с рабочей частотой.

После того как, температурное состояние двигателя достигнет значения близкого к низшему оптимальному, включатель прекращает подачу масла.

Масло, находящееся под поршнем 30, под действием центробежных сил, а также пружин 7, 32 через дренажные отверстия по специальным каналам перемещается во внутреннюю полость передней крышки 2 и шкива 24.

С помощью черпательной трубки 9 и далее по каналам в корпусе масло попадает в картер двигателя.

По мере освобождения полости под поршнем 30 от масла он перемещается под действием пружин 7 и 32.

Диски фрикционного привода расходятся и вентилятор отключается.

Принцип работы насоса

Система охлаждения в ЯМЗ-238 турбо работает за счет своего основного элемента – помпы (водяного насоса). Внутри ее корпуса, изготовленного из чугуна, вращается крыльчатка, которая напрессована на валик. Таким образом создается воздушный поток.

Чтобы обеспечить вращение валика в системе охлаждения ЯМЗ-238, его крепят на два шариковых подшипника. Полости подшипников плотно забиваются смазочным материалом (литолом), который рассчитан на весь срок службы помпы. Замена данного материала не требуется.

Чтобы обеспечить герметичное торцевое уплотнение в корпусе помпы, проделано дренажное отверстие. Шкив привода напрессовывается на валик.

Каждый водяной насос, за счет которого работает система охлаждения в ЯМЗ-238, маркируется цифровым и буквенным обозначением.

Создаваемый шум

Вентиляторы, как бы нам не хотелось, но издают шум. Другой вопрос, какой уровень шума лично для нас считается оптимальным? Достаточно воспользоваться изображением ниже.

Конечно, уровень шума индивидуален, кто-то слышит очень хорошо каждый шорох, а кто-то — нет. Вентиляторы сами по себе издают шум движения воздуха на высоких оборотах. Кроме шума воздуха может слышаться звук мотора или шарикоподшипника. Некоторые вентиляторы при изменении вращения издают неприятный звук, а есть те, которые только на определенных оборотах, такие можно просто ограничить по количеству оборотов в минуту на комфортном для нас уровне. В любом случае уровень шума вы можете оценить исходя из характеристик на каждый вентилятор, если указано и посмотреть тот или иной обзор в текстовом виде или в видеоформате.

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

Что такое вентилятор радиатора автомобиля

Когда мотор работает, он выделяет большое количество тепла. Сам блок цилиндров классического ДВС устроен так, что в его стенках имеется полость, которая заполняется охлаждающей жидкостью (рубашка охлаждения). В устройство системы охлаждения входит водяной насос, который работает, пока вращается коленчатый вал. Он подсоединен к коленчатому валу через ремень ГРМ (подробно о нем читайте отдельно). Этот механизм создает циркуляцию рабочей жидкости в системе, благодаря чему с ее помощью отводится тепло от стенок двигателя.

Горячий тосол или антифриз идет от мотора к радиатору. Этот элемент выглядит в форме теплообменника с большим количеством тонких трубок и ребер охлаждения для увеличения контактной поверхности. Подробней об устройстве, разновидностях и принципе работы радиаторов рассказывается здесь.

От радиатора есть польза только когда автомобиль движется. В это время встречный поток прохладного воздуха обдувает поверхность радиатора, благодаря чему происходит теплообмен. Конечно, его эффективность зависит от температуры окружающей среды, но во время движения этот поток все равно намного прохладней, чем жидкость охлаждения ДВС.

Принцип работы охлаждения одновременно является его недостатком – максимальное охлаждение возможно только когда машина движется (холодный воздух должен пронизывать теплообменник). В городских условиях невозможно обеспечить постоянный процесс из-за светофоров и частых пробок в мегаполисах. Единственное решение данной проблемы – создать принудительное нагнетание воздуха на поверхность радиатора. Как раз эту функцию выполняет вентилятор.

Когда температура двигателя повышается, срабатывают датчики и включается обдув теплообменника. Если точнее, то лопасти настроены так, чтобы поток воздуха не подавался против его движения, а всасывался. Благодаря этому устройство способно усилить обдув радиатора даже во время движения авто, а когда транспорт стоит, в подкапотное пространство поступает свежий воздух, а не задействуется горячая среда возле мотора.

В старых автомобилях вентилятор жестко закреплялся на коленчатом валу, благодаря чему он имел постоянный привод. Если летом подобный процесс только на пользу силовому агрегату, то в зимний период чрезмерное охлаждение мотору не на пользу. Эта особенность постоянной работы устройства побудила инженеров разработать аналог, который работал бы исключительно в том случае, когда это требовалось бы.

Особенности привода вентилятора ЯМЗ нового образца

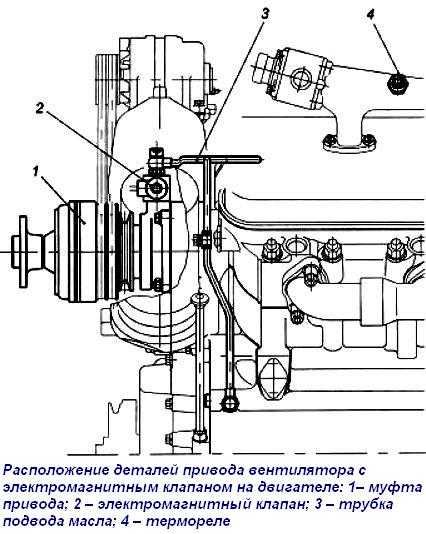

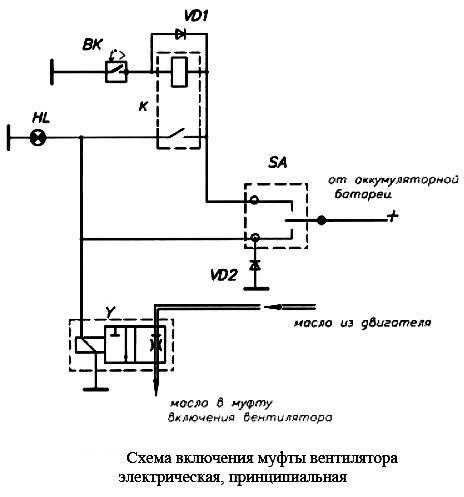

Обращаем ваше внимание, что оборудование нового типа имеет электромагнитное управление. Такие системы выпускаются с 2003 года

Ранее включатели делали механическими, поэтому у них есть некоторые конструктивные отличия. Если вы решили купить привод вентилятора ЯМЗ 238, цена будет не единственным важным фактором. Обязательно уточните у продавца, какой тип управления используется во включателях.

Различают три типа работы фрикционного привода. Он может быть постоянно выключен или постоянно включен, третий вариант — автоматический. Вы можете управлять вентилятором специальным переключателем. До тех пор, пока не запустили мотор, вентилятор будет отключен. После запуска частота вращения крыльчатки вентилятора ЯМЗ составляет 200-500 оборотов в минуту. Такое вращение обеспечивается трением в подшипниках и прочих составляющих гидромуфты привода вентилятора ЯМЗ 238.

При повышении температуры мотора до +85 до +93 градусов, масло направляется за счет давления от выключателя в штуцер корпуса. В нем есть отверстие, которое вместе с радиальными прорезями втулок выводит масло к осевому отверстию на ведущем валу. Оно попадает к поршню, который движется, передавая усилие на обойму за счет пружины.

В результате создается давление на диски через зазоры. За счет сжатия начинается вращение ведомого вала с крыльчаткой. Мотор постепенно остывает, а после снижения температуры до оптимальной, масло перестает подаваться. Оно перемещается внутрь шкива и в переднюю крышку по специальным каналам и отверстиям привода вентилятора ЯМЗ 238 нового образца.

Далее масло идет в черпательную трубку и каналы корпуса, после чего попадает в картер мотора. Под поршнем появляется освободившаяся полость, и пружины перемещают его. Соответственно, диски привода ЯМЗ отдаляются, и это приводит к отключению вентилятора.

Напоминаем, что в нашем каталоге ЯМЗ можете приобрести привод вентилятора ЯМЗ 238 по самым доступным ценам.

Как проверяется точность значения впрыскивания топлива

Расхождение в показаниях не должно превышать 1°. Чтобы проверить точность выставления угла опережения подачи на ЯМЗ-238 необходимо:

Когда в камере горючее начнёт перемещаться, отметки на кожухе вращательного колеса должны совпасть с цифровым значением, указанным на торцевой части муфты ОВТ. Либо засечка на рабочем колесе коленчатого вала должна быть напротив отметки с похожей цифрой на корпусе распределительных шестерен.

Если в начале перемещения топлива в камере совпадение отметок ещё не состоялось, нужно отвернуть крепёжные болты, потом прокрутить полумуфту валика мотора на фланце в противоположном направлении кручения, затянуть обратно крепёжные болты, и снова проверить положение угла опережения впрыскивания топлива.

Действия, указанные выше, нужно выполнять с наличием специального оборудования. Если нет достаточного опыта, знаний и материально-технической базы для правильного выставления зажигания двигателя и регулирования ТНВД, с этим вопросом лучше обратиться к профессионалам. Неправильно установленный УОВТ – причина серьёзных, дорогостоящих и, зачастую, не подлежащих восстановлению поломок.

Особенности привода вентилятора ЯМЗ

Современные моторы снабжаются приводами вентилятора ЯМЗ фрикционного типа. Данный элемент системы используется для регулировки процесса включения и выключения вентилятора при изменении условий работы механизмов.

Функции привода вентилятора ЯМЗ 238

Элемент изготавливается из прочных материалов. Служит долго, выходит из строя при несоблюдении требований производителя или при превышенных нагрузках.

Основные функции элемента:

1. Регулирование режима работы мотора;
2. Снижение расхода горючего благодаря оптимизации работы вентилятора;
3. Максимальное снижение нагрузок на поверхность шестерен;
4. Увеличение срока службы шестеренчатого привода мотора;
5. Увеличение проходимости автомобиля;
6. Сокращение времени прогрева мотора;
7. Повышение уровня комфорта благодаря улучшению микроклимата, а также снижению шума.

Особенности конструкции привода вентилятора ЯМЗ

Агрегат является важнейшей частью системы по воздушному охлаждению автотехники.

Принцип работы привод вентилятора ЯМЗ 238 и других моделей прост: поток воздуха постепенно проходит через водяной радиатор МАЗ. Далее от жидкости охлаждения забирается тепло. Таким образом происходит регуляция системы.

В конструкциях современных моторов модификаций двигателей 238 или 236 привод вентилятора МАЗ и вентилятор вращаются благодаря шестерни. Элемент входит в зацепление с блоком шестерен привода ТНВД и распредвала.

Затем в работу системы подключается шкив привода вентилятора. Деталь снабжается ручьями для ремней, которые в свою очередь приводят в движение вал электрогенератора и шкив компрессора.

Заказать привод вентилятора ЯМЗ для МАЗ вы можете на нашем сайте. Мы гарантируем самую демократичную цену, долгий срок службы агрегата и быструю доставку в любой город России.

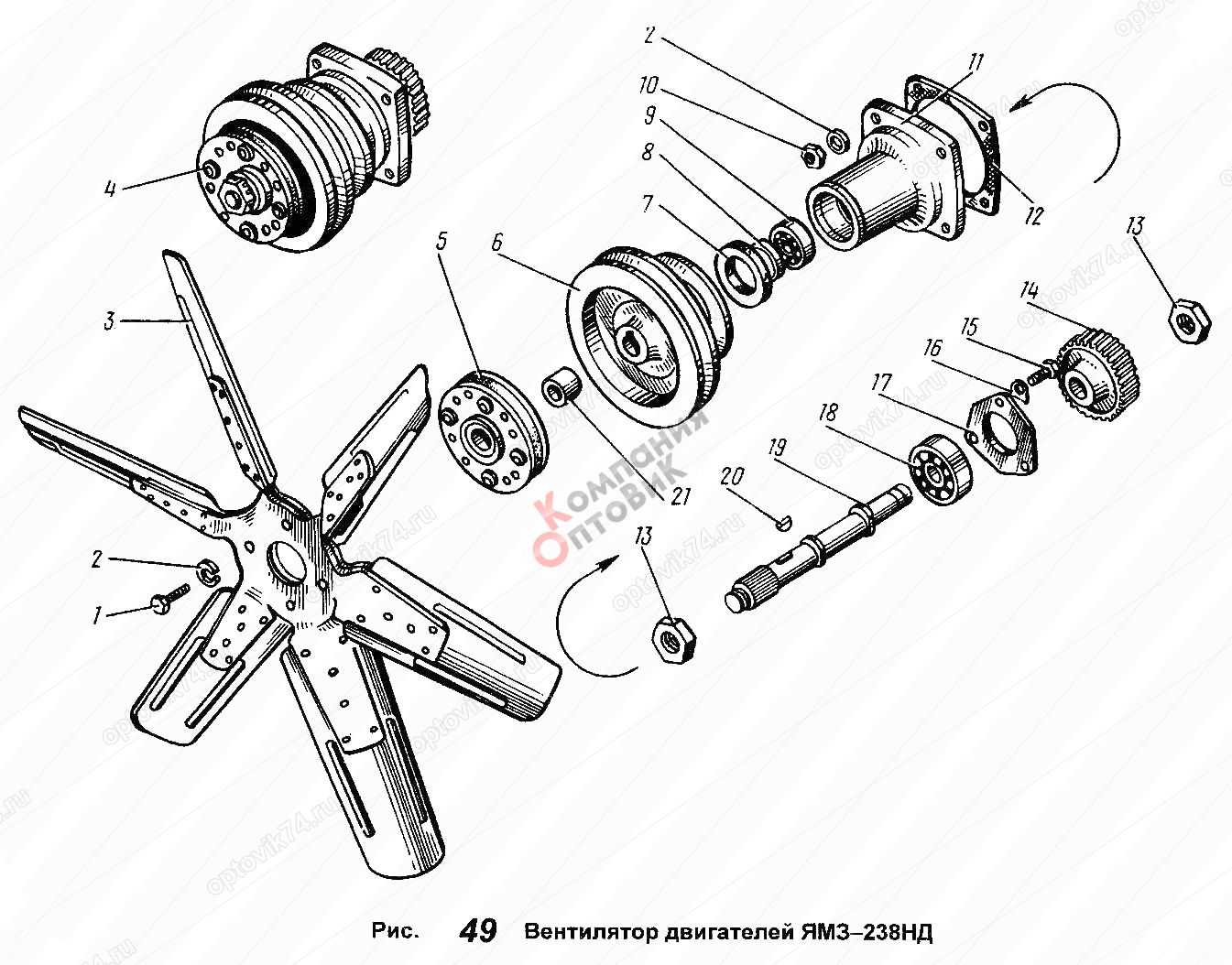

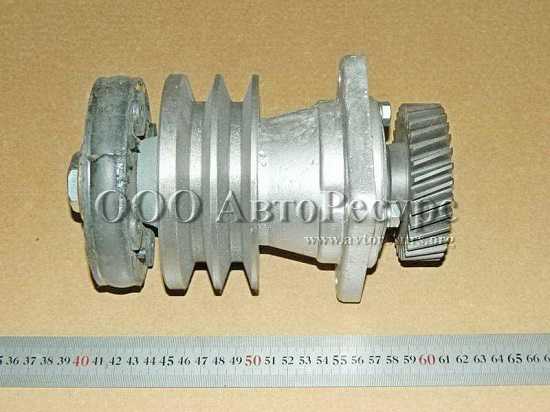

Гидромуфта привода вентилятора двигателя ЯМЗ — Дизель

1 841.1318010 Гидромуфта привода вентилятора в сб

1 841.1318020 Ведущий и ведомый вал гидромуфты в сб

1 1 841.1318176 Шкив привода гидромуфты

2 1 206А Подшипник

3 1 236-1307081 Кольцо Б62

4 5 250517-П29 Гайка

5 5 252136-П2 Шайба

6 1 841.1318075 Корпус подшипников

7 2 6-209А Подшипник

8 1 841.1318030 Вал ведущий

9 1 841.1318036 Втулка распорная

10 1 841.1318166 Манжета в сб

11 1 841.1318178 Ступица шкива

12 8 252135-П2 Шайба

13 6 201462-П29 Болт

14 1 841.1318186 Манжета в сб

15 1 841.1318182 Прокладка шкива

16 1 312332-П2 Шайба

17 1 311449-П29 Гайка

18 1 841.1318040 Вал ведомый

19 1 105 Подшипник

20 1 841.1318032 Колесо ведущее

21 1 841.1318048 Кольцо упорное

22 8 310052-П Болт

23 1 841.1318050 Ступица ведомого колеса

24 1 841.1318046 Колесо ведомое

25 1 311908-П29 Гайка

26 1 841.1318049 Кольцо упорное

27 1 841.1318054 Кожух вентилятора в сб

28 3 316603-П29 Ввертыш

29 2 316620-П29 Ввертыш

30 2 316106-П29 Пробка

31 2 312326-П Шайба

32 2 841.1318290 Втулка маслоподводящего канала

33 2 25 3111 6063 Кольцо 015-019-25-2-5

34 3 25 3111 6149 Кольцо 030-036-36-2-5

35 1 841.1318292 Втулка маслоотводящего канала

36 1 841.1318090 Корпус-кронштейн

37 3 316601-П29 Ввертыш

38 1 252007-П29 Шайба

39 4 252137-П2 Шайба

40 1 200404-П29 Болт

41 3 200412-П29 Болт

42 5 216554-П29 Шпилька

43 1 841.1318078 Прокладка

44 1 841.1318100 Пружина

45 1 841.1318098 Уплотнитель подвода масла

46 1 841.1318097 Кольцо запорное

47 1 841.1318130 Труба сливная

48 1 201-1306075-А Прокладка

49 1 841.1318196 Патрубок сливной нижний

50 2 252005-П29 Шайба

Сборка после ремонта

После того как помпа полностью разобрана, неисправность выявлена, все поврежденные элементы заменены на новые, следует промыть все исправные детали, а затем тщательно просушить их. Для этого можно использовать сжатый воздух.

Далее требуется собрать изделие для дальнейшей его установки на двигатель автомобиля. Для этого необходимо выполнить ряд операций:

1. Запрессовать на вал подшипники и водосбрасыватель. При этом следует смазать вал маслом для дизельных двигателей. Подшипники необходимо установить таким образом, чтобы уплотнительные шайбы оказались с внешней стороны. Все усилие для запрессовки необходимо прилагать только к внутреннему кольцу подшипников.
2. Далее необходимо наполнить открытые полости между подшипниками, образовавшиеся после запрессовки, специальной смазкой «Литол-24.
3. Смазать вал ранее не использованным моторным маслом.
4. Во время следующей операции необходимо вал в сборе установить в корпус водяного насоса. Необходимо обеспечить неподвижный упор с противоположной стороны вала.
5. Далее требуется установить торцовое уплотнение из латунного корпуса.
6. Поставить манжету из резины в сборе с пружинкой и несколькими каркасами.
7. Далее следует надеть манжету на уплотнительную втулку.
8. Затем необходимо смазать тонким слоем расточку шкива, а также внешнюю поверхность манжеты, которая изготовлена из резины.
9. Установить армированную манжету и втулку для уплотнения.
10. Смонтировать шкив в резиновую манжету и втулку для уплотнения. Чтобы избежать различных перекосов и возникновения газов в системе охлаждения ЯМЗ-238, необходимо обхватить манжету обеими руками, а затем вставить ее в расточку шкива.
11. Далее требуется запрессовать шкив насоса в сборе на вал, но перед этим следует не забыть смазать обе детали в местах контакта неиспользованным ранее моторным маслом.
12. Зафиксировать шкив, чтобы предотвратить его вращение.
13. Плотно завернуть заглушку.
14. Смонтировать в корпус водяного насоса кольцо из резины и втулку.
15. В канавку патрубков поставить кольцо.
16. Подсоединить патрубки системы охлаждения ЯМЗ-238 к помпе.
17. Закрепить патрубки с помощью метизов.

На этом сборка водяного насоса завершена.

Особенности топливного насоса высокого давления

Устройство ТНВД ЯМЗ 236 устанавливается на дизельные двигатели. Имеет V-образное расположение плунжеров. Состоит из шести секций, находящихся друг от друга на расстоянии 36 мм.

ТНВД обеспечивают цикловую подачу и давление впрыска до 1600 бар. Прибор укомплектован всережимным регулятором.

Как работает установка ТНВД ЯМЗ 236?

Плунжер перемещается вниз. Топливо заполняет внутреннюю полость втулки. В этом момент помпа низкого давления подает горючее в клапан корпуса.

При открытии впускного отверстия топливо направляется в надплунжерное пространство. Давление в системе возрастает. Топливо нагнетается через топливопровод к форсунке. Плунжер сжимает горючее. При увеличении давления запускается впрыск топлива.

Регулировка ТНВД ЯМЗ 236

Топливный насос проверяют на специальном стенде. Определяют:

Регулировка ТНВД ЯМЗ 236 служит для изменения количества топлива, подающегося в систему. Порция горючего определяется исходя из нагрузки на двигатель. Благодаря регулировкам можно поддерживать установленную водителем частоту вращения коленвала.

Также обеспечивается при помощи механического регулятора. Прибор находится на торце насоса.

Для регулировки начала подачи топлива установите пяту толкателя под плунжер. Замерьте углы поворота вала и сверьте с табличными данными. Допускается неточность не более 1/3 градуса.

Величина и равномерность подачи топлива ТНВД двигателя ЯМЗ 236 регулируется с помощью комплекта форсунок. На входе в насос создают давление в 0,1 Па. Регулировку выполняют по схеме:

Для снижения частоты вращения ТНВД ЯМЗ 236 регулировочный болт ослабляют.

Подводящий и отводящий каналы закупорены пробками с кольцевыми уплотнителями. Топливопровод подсоединен со стороны муфты. Избыток горючего удаляется через перепускной клапан.

Осевой люфт устройства ТНВД ЯМЗ 236 регулируется с помощью набора прокладок в пределах до 0,07 мм.

Шарикоподшипник (подшипник качения)

Конструкции вентиляторов на шарикоподшипниках предназначены для устранения некоторых недостатков вентиляторов с подшипниками скольжения. Как правило, они менее подвержены износу и могут работать в любом положении и при более высоких температурах. Однако вентиляторы на шарикоподшипниках более сложны и дороги, чем конструкции с подшипниками скольжения, а также менее прочны. В результате удары могут сильно повлиять на общую производительность вентилятора на шарикоподшипниках. Они также создают больше шума при своей работе.

В конструкции вентиляторов на шарикоподшипниках используется кольцо из шариков вокруг вала для решения проблем неравномерного износа и биения ротора. Большинство конструкций двигателей вентиляторов имеют два подшипника, один перед другим, и эти подшипники обычно разделены пружинами. Подшипники обеспечивают меньшее трение по сравнению с втулками, а пружины могут помочь при любом наклоне вентилятора, который может вызвать разбалансировку ротора. Если пружины расположены вокруг вала по всей длине, устройство можно использовать под любым углом без износа и трения, что делает конструкцию более надёжной.

Среди подшипников качения есть на двух подшипниках с меньшей величиной вибрации, а также гидродинамический подшипник качения, в котором полость заполнена смазкой и герметична, что способствует снижения шума и повышению надежности.

Проверяем датчик включения электровентилятора

Одной из причин отказа работы электровентилятора, может быть поломка датчика. С точностью установить, что из строя вышел именно датчик включения вентилятора, можно только на инжекторном двигателе. Когда отключаем датчик от питания, блок управления запускает электровентилятор в аварийном режиме. Для проверки следует прогреть двигатель до температуры около 100۫С, затем заглушить мотор поднять капот и отключить датчик от сети. После чего включаем зажигание и, если вентилятор запустился, значит поломка в датчике включения электровентилятора. На карбюраторном двигателе проверить исправность работы датчика, можно только заменой его на новый. После чего, так же необходимо прогреть двигатель до того момента пока не запустится электродвигатель охлаждения радиатора.

Это интересно: Технические характеристики G4KE 2,4 л/176 л. с.

Свойства

Отметим основные свойства, которыми обладают гидромуфты:

• Ведомые и ведущие валы действуют вне зависимости друг от друга. К примеру, когда ведомый вал находится в покое, то в это время ведущий вал может функционировать или соответствовать промежуточному значению угловой скорости. Но отметим, что значение последней не может равняться скорости вращения ведущего вала. Обычно её значения меньше на 2 – 3%.
• Именно гидравлические муфты смогут обеспечить плавное начало движения транспорта и плавный набор разгона.
• Строение организовано таким образом, что в ней отсутствуют детали, которые тесно соприкасаются между собой. Другими словами отсутствует процесс трения деталей, а следовательно, их износ сводится к минимуму.
• Гидромуфта сдерживает крутильные колебания.
• С её помощью обеспечивается бесшумное функционирование передач.
• Обеспечивается высокие показатели коэффициента полезного действия, до 0,96 – 0,98.
• Высокая степень надёжности при эксплуатации.С их помощью можно организовать управление, как на дистанционном, так и на автоматическом уровне.

Сборка после ремонта

После того как помпа полностью разобрана, неисправность выявлена, все поврежденные элементы заменены на новые, следует промыть все исправные детали, а затем тщательно просушить их. Для этого можно использовать сжатый воздух.

Далее требуется собрать изделие для дальнейшей его установки на двигатель автомобиля. Для этого необходимо выполнить ряд операций:

1. Запрессовать на вал подшипники и водосбрасыватель. При этом следует смазать вал маслом для дизельных двигателей. Подшипники необходимо установить таким образом, чтобы уплотнительные шайбы оказались с внешней стороны. Все усилие для запрессовки необходимо прилагать только к внутреннему кольцу подшипников.
2. Далее необходимо наполнить открытые полости между подшипниками, образовавшиеся после запрессовки, специальной смазкой «Литол-24.
3. Смазать вал ранее не использованным моторным маслом.
4. Во время следующей операции необходимо вал в сборе установить в корпус водяного насоса. Необходимо обеспечить неподвижный упор с противоположной стороны вала.
5. Далее требуется установить торцовое уплотнение из латунного корпуса.
6. Поставить манжету из резины в сборе с пружинкой и несколькими каркасами.
7. Далее следует надеть манжету на уплотнительную втулку.
8. Затем необходимо смазать тонким слоем расточку шкива, а также внешнюю поверхность манжеты, которая изготовлена из резины.
9. Установить армированную манжету и втулку для уплотнения.
10. Смонтировать шкив в резиновую манжету и втулку для уплотнения. Чтобы избежать различных перекосов и возникновения газов в системе охлаждения ЯМЗ-238, необходимо обхватить манжету обеими руками, а затем вставить ее в расточку шкива.
11. Далее требуется запрессовать шкив насоса в сборе на вал, но перед этим следует не забыть смазать обе детали в местах контакта неиспользованным ранее моторным маслом.
12. Зафиксировать шкив, чтобы предотвратить его вращение.
13. Плотно завернуть заглушку.
14. Смонтировать в корпус водяного насоса кольцо из резины и втулку.
15. В канавку патрубков поставить кольцо.
16. Подсоединить патрубки системы охлаждения ЯМЗ-238 к помпе.
17. Закрепить патрубки с помощью метизов.

Система охлаждения двигателя (рис. 1) — жидкостная, циркуляционная, включающая в себя водяной насос, жидкостно-масляный теплообменник, вентилятор, термостаты.

Кроме того, система охлаждения включает водяной радиатор, охладитель наддувочного воздуха типа “воздух-воздух” и дистанционный термометр, устанавливаемые на автомобиле.

Во время работы двигателя циркуляция охлаждающей жидкости в системе охлаждения создается центробежным насосом.

Из водяного насоса 1 жидкость поступает в поперечный канал 15 и далее по правому продольному каналу 4 в водяную полость правого ряда цилиндров, а в левый ряд цилиндров – через впускной патрубок жидкостно-масляного теплообменника 13, охлаждая масло в двух элементах, далее в левый продольный канал.

Для того чтобы охлаждающая жидкость проходила через жидкостно-масляный теплообменник, в переднюю крышку шестерен распределения запрессована заглушка 12.

Устройство и работа привода вентилятора с включателем механического типа

Фрикционный привод может работать в трех режимах: автоматическом, постоянно включенным и постоянно выключенном.

Управление вентилятора осуществляется с помощью выключателя.

Вентилятор при неработающем двигателе находится в отключенном состоянии.

После пуска двигателя крыльчатка

вентилятора может вращаться за счет трения в подшипниках и других сопрягаемых деталях дисковой муфты с частотой 200÷500 об /_мин.

При достижении температурного состояния двигателя близкого к высшему оптимальному (+85˚ …+93˚ С) масло от включателя под давлением поступает в штуцер 13 (рис. 1) корпуса 14.

Далее через отверстие в корпусе, радиальные отверстия во втулках 10 и 22 попадает в осевое отверстие ведущего вала 18, а оттуда к поршню 30.

Поршень начинает перемещаться, передавая усилия через пружины 32 на обойму, которая давит на диски 4 и 5, выбирая зазоры между ними.

После сжатия ведущих и ведомых дисков ведомый вал 25 с крыльчаткой начинает вращаться с рабочей частотой.

После того как, температурное состояние двигателя достигнет значения близкого к низшему оптимальному, включатель прекращает подачу масла.

Масло, находящееся под поршнем 30, под действием центробежных сил, а также пружин 7, 32 через дренажные отверстия по специальным каналам перемещается во внутреннюю полость передней крышки 2 и шкива 24.

С помощью черпательной трубки 9 и далее по каналам в корпусе масло попадает в картер двигателя.

По мере освобождения полости под поршнем 30 от масла он перемещается под действием пружин 7 и 32.

Диски фрикционного привода расходятся и вентилятор отключается.

Виды систем охлаждения

По способу охлаждения рассматриваемые системы можно разделить на несколько видов. Это:

• воздушная (открытого типа);
• жидкостная (закрытого типа);
• комбинированная.

В первом случае для выполнения функций применяется поток воздуха. Система жидкостного охлаждения отводит температуру от деталей посредством потока жидкости. Комбинированный тип предусматривает объединение перечисленных способов ее снижения.

Чаще всего на транспортных средствах устанавливается система закрытого типа. Это обусловлено тем, что она способна обеспечить эффективное и равномерное охлаждения частей силового агрегата. К тому же такая конструкция в процессе работы издает минимальный уровень шума. Поэтому, рассматривая данную тему, стоит больше внимания уделить именно жидкостной системе охлаждения.

Устройство и виды вентилятора

Несмотря на ключевое значение для системы охлаждения, данный механизм имеет довольно простое устройство. Независимо от модификаций, конструкция вентилятора будет состоять из трех элементов:

• Кожуха, который является основой механизма, и устанавливается на сам радиатор. Особенность этого элемента в том, что его конструкция заставляет работать поток воздуха только в одном направлении – не рассеиваться при контакте с теплообменником, а проходить сквозь него. Такая конструкция кожуха позволяет более эффективно охлаждать радиатор;
• Крыльчатки. Каждая лопасть немного смещена относительно оси, как и у любого вентилятора, но так, чтобы при их вращении воздух всасывался через теплообменник. Обычно этот элемент стоит из 4-х или более лопастей;
• Привода.

В зависимости от модели устройства привод может иметь разный тип. Существует три основные разновидности:

• Механическая;
• Гидромеханическая;
• Электрическая.

Рассмотрим каждую модификацию отдельно.

Механический привод

Механический привод имеет простое устройство. По сути, такой тип вентиляторов имеет постоянное подключение. В зависимости от особенностей мотора он может соединяться с коленвалом через шкив или через ремень ГРМ. Запуск мотора сразу же приводит к работе крыльчатки, выполняется постоянный обдув теплообменника и силового агрегата.

Недостаток этого типа вентиляторов заключается в том, что он охлаждает радиатор, даже когда в этом нет необходимости

Например, при прогреве холодного мотора важно, чтобы агрегат вышел на рабочую температуру, а в зимний период это происходит дольше из-за слишком холодной жидкости. Любая неисправность такого механизма может серьезно сказываться на работе силового агрегата, так как часть крутящего момента используется и на вращательный элемент вентилятора

Также подобная компоновка не позволяет увеличивать скорость вращения лопастей отдельно от работы мотора. По этим причинам такая модификация не используется в современных автомобилях.

Гидромеханический привод

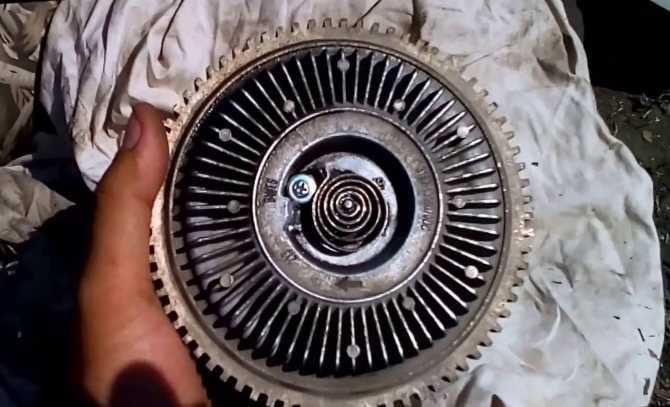

Гидромеханический привод – более усовершенствованный вариант, который также работает от силового агрегата. Только в его конструкции есть несколько дополнительных элементов. В таком вентиляторе используется специальная муфта, которая имеет вязкостный или гидравлический тип срабатывания. Несмотря на различия, они имеют одинаковый принцип действия. В гидравлическом варианте вращение крыльчатки зависит от количества поступающего в него масла.

Вязкостная муфта обеспечивает запуск и остановку вентилятора за счет изменения температуры силиконового наполнителя (меняется его плотность). Так как подобные механизмы имеют сложную конструкцию, и движение лопастей зависит от рабочей жидкости, то они подобно механическому аналогу также крайне редко используются в современных машинах.

Электрический привод

Электрический привод – самый надежный и вместе с тем простой вариант, который используется во всех современных авто. В конструкции такого вентилятора имеется электродвигатель, приводящий в движение крыльчатку. Данный тип привода имеет электрический или электромагнитный принцип срабатывания. Вторая модификация чаще встречается в грузовиках. Электромагнитная муфта имеет следующее строение.

Электромагнит насажен на ступицу, которая соединяется с якорем электромотора через пластинчатую пружину, и способна вращаться. В спокойном состоянии электромагнит не работает. Но как только ОЖ достигает приблизительно 80-85 градусов, термодатчик замыкает контакты магнита. Он создает магнитное поле, благодаря чему притягивает к себе якорь электромотора. Этот элемент попадает в катушку, и активируется вращение лопастей. Но из-за сложности в конструкции такая схема не используется в легковом транспорте.

Использование электроники позволяет обеспечить несколько режимов работы устройства в зависимости от температуры охлаждающей жидкости и оборотов коленвала. Особенность такого привода в том, что его включение может происходить независимо от работы ДВС. Например, пока мотор прогревается, вентилятор не работает, а когда ОЖ достигает пиковой температуры, начинает вращаться крыльчатка.

Чтобы обеспечить систему охлаждения дополнительным потоком воздуха, в последнем случае достаточно прикрутить вентилятор на соответствующее место и соединить его с бортовой проводкой автомобиля. Так как подобная модификация используется в современных транспортных средствах, дальше мы рассмотрим принцип работы именно данного типа вентиляторов.
