Блок цилиндров
Это основная корпусная деталь дизеля – жёсткая чугунная отливка. В вертикальных расточках БЦ размещены четыре гильзы, съёмные, изготовленные из чугуна специальной марки.Между стенками блока цилиндров и гильзами происходит циркуляция охлаждающей жидкости.
Конструкция блока цилиндров предусматривает наличие приливов с крышками для пяти подшипников распредвала; масляного канала, от которого смазка поступает к этим подшипникам и подшипникам коленвала; форсунки в н части 2-й и 4-й опор – для охлаждения поршней масляными струями.
Наружные поверхности БЦ имеют привалочные плоскости – для крепления масляного фильтра, водяного насоса, топливных фильтров, щита распределения.
Газораспределительный механизм
В его составе – распределительный вал, впускные и выпускные клапаны, и элементы их установки и привода: толкатели, штанги, коромысла, регулировочные винты с гайками, тарелки с сухариками, пружины, стойки и оси коромысел.
Распредвал является пятиопорным, и приводится в действие от коленвала через шестерни распределения. Функции подшипников распредвала выполняют 5 втулок, которые запрессованы в расточки блока. Втулка передняя (со стороны вентилятора), из алюминиевого сплава,снабжена упорным буртом, который удерживает распределительный вал от осевого перемещения, остальные втулки сделаны из специального чугуна.
Толкатели, штанги и коромысла – стальные. Впускные и выпускные клапаны сделаны из жаропрочной стали. Клапаны выполняют перемещения в направляющих втулках, которые запрессованы в головку цилиндров. Закрывается каждый клапан под действием 2-х пружин: наружной и внутренней, воздействующих на него через тарелку и сухарики.
Модификации двигателя «Д-245»
В официальном каталоге – прайс-листе Минского моторного завода значатся следующие серийные двигателя «Д-245», которые производятся в настоящее время для комплектования как выпускаемых, так и снятых с производства тракторов, грузовиков, автобусов:
- «Д-245.5-664» (ТУ 23.1.365-84, модель «Д-245.7Е2»);
- «Д-245.7-363» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
- «Д-245.7-364» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
- «Д-245.7Е2-254» (ТУ BY 101326441.126-2005, модель «Д-245.7Е2»);
- «Д-245.7Е3-1049» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
- «Д-245.7Е3-1062» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
- «Д-245.7Е3-1137» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
- «Д-245.7Е3-1138» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»).
Технические характеристики мотора Д-245
База и модификации агрегата, это устройства, работающие за счет зажигания рабочей смеси посредством сжатия. Мотор выполняет четыре такта, оборудован четырьмя камерами с вытеснителями. Введение рабочей смеси происходит непосредственно в камеру.
Главные комплектующие двигателя: остов, головку камер вытеснителя, вытеснители, шатунные механизмы, коленчатый вал с маховиком. Показатели достигаются благодаря применению турбинного наддува с охлаждением вводимых воздушных масс. Турбинный компрессор, способный регулировать напор воздуха, поднимает значение импульса на пониженных оборотах, увеличивая приёмистость.
Поршень:
Технические характеристики двигателя Д-245:
| Смотрите все объявления в архиве |
| Показатель: | Значение: |
| Сборка налажена | Завод моторов в Минске |
| Выпускается с момента | 84-наши дни |
| Сырьё остова мотора | чугун |
| Питание мотора | Дизель, впрыск |
| Число и расположение камер | Четыре, ряд |
| Порядок работы камер | «один – три – четыре – два» |
| Перепускных вентилей на камеру, (шт.) | 2 |
| Сечение камеры, (мм.) | 110 |
| Перемещение вытеснителя мотора, (мм.) | 125 |
| Компрессия мотора | 15,1; 17,0 |
| Суммарный объём камер мотора, (л.) | 4,75 |
| Мощь мотора, (лошадей/мин-1) | 75-170/1800-2400 |
| Импульс мотора, (Нм.) | 344-650/1400-2100 |
| Соответствие стандарту мотора, (Евро.) | «ноль – пять» |
| Вес базового мотора, (кг.) | 450 |
| Утрата смазки мотором, (% к топливу) | 1,3 (Евро «0»); 1,2 (…«4»);
0,4 (…«2»); 0,3 (…«3»); 0,2 (…«5») |
| Система смазки двигателя Д 245 | Напор + брызги + пар |
| Масляная марка | 5(15)W-40 |
| Масла в моторе, (л.) | 12 |
| Период смены масла в моторе, (км.) | 250000 |
| Габариты мотора ДхШхВ, (мм.) | 965х676х968 |
| Ресурс двигателя, (км.) | 300000 |
ГАЗ-3309:
Первая выпущенная модификация силовой установки Д-245 соответствовала стандарту экологии Евро-0. В дальнейшем, после ужесточения требований, мотор неоднократно дорабатывали, что бы подогнать под меняющиеся стандарты.
| Соответствие стандарту | Начало выпуска, год |
| Евро 0 | 1984 |
| Евро 1 | 1998 |
| Евро 2 | 2005 |
| Двигатель Д 245 Евро 3 | 2008 |
| Евро 4 | 2011 |
| Евро 5 | 2016 |
Что бы различать установки между собой, двигатель Д-245, соответствующий стандартам “Евро 2 ” и “Евро 3” в маркировке имел соответствующие обозначения “Е2” и “Е3”. Моторы применялись на автомобилях модификации “Валдай”: ГАЗ-33104 (1,2,3) и др.

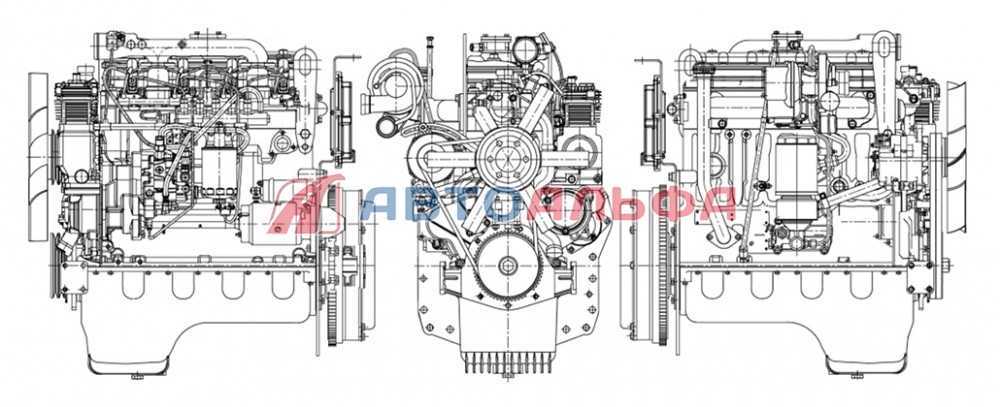

Мотор Д-2457Е3 (ГАЗ-33104):

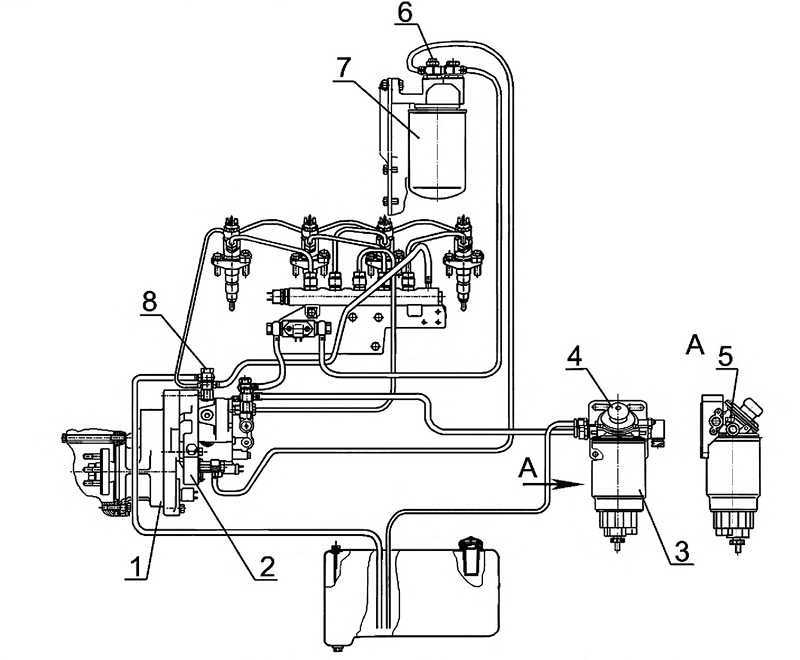

Другие способы прокачки топливной системы дизельного двигателя
Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.
Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Если это так, можно взять простой насос для накачки шин или компрессор
Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос
Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.
Приготовив пылесос, также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.
Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.
Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.
Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля. Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору поработать на высоких оборотах, в результате чего происходит прокачка системы питания.
Двигатель Д-245.9: характеристики, неисправности и тюнинг
Силовой агрегат Д 245.9 – один из двигателей семейства дизельных моторов Д-240 и их модификаций, серийное производство которых осуществляется на Минском моторном заводе (ММЗ) уже более 40 лет (1974 — настоящее время). Мотор предназначен для установки на автобусы общего назначения и грузовые автомобили, полная масса которых не превышает 8 тонн.
Изначально мотор Д 245.9 по экологическим характеристикам приравнивался к классу «ЕВРО-0», однако целенаправленная работа коллектива разработчиков, направленная на улучшение этих показателей, позволила поднять их до уровня требований класса «ЕВРО-1» (1998), а затем «ЕВРО-2» (2005) и «ЕВРО-3» (2008).
