Улитка 08 в классику или кардинальная доработка печки ваз 2107

Доработка печки ВАЗ 2107 своими руками — пошаговый фотоотчет

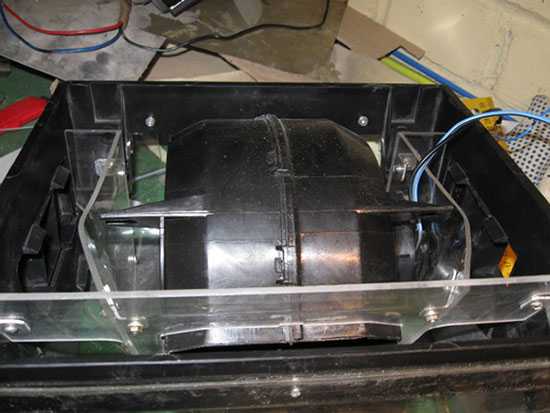

1. Первым делом необходимо изготовить корпус для крепления «улитки». Для этого необходимо нарезать оргстекло.

2. При помощи фена аккуратно изгибаем для получения вот такой формы.

3. В процессе работы была спилена заглушка «улитки» с целью уменьшения габаритов конструкции примерно на 3 см.

4. Боковые стенки решил сделать из дюрали толщиной 1,5 мм.

6. Самое сложное на мой взгляд — работа с каналами подводки воздушных потоков к отверстиям воздуховодов. Решено было сделать их разборными из того же материала.

7. Чтобы уменьшить сопротивление и убрать завихрение сделал плавные повороты из дюрали.

9. Необязательный пункт, но я все же решил сделать для себя — установил переменный резистор регулировки оборотов улитки вместо резистора яркости подсветки.

Теперь о результатах доработки печки ВАЗ 2107…

Вышло все даже лучше, чем я ожидал. Печка работает на малых оборотах вообще бесшумно, поток воздуха из боковых прорезей довольно приличный несмотря на множественные завихрения и изгибы конструкции. По всем направлениям идет равномерный поток воздуха, который быстро и мягко прогревает весь салон. На второй и третьей скорости поток просто «сумасшедший», поэтому его включаю только в случае крайней необходимости, например, когда необходимо быстро согреться. Более того заметил, что после модернизации печки исчез неприятный эффект под названием запотевание стекол, в машине сухо и комфортно.

Доработка печки: инструкция

Чтобы доработанный агрегат работал более эффективно, необходимо установить на него качественные запасные части. Делается это следующим образом:

1. Под новый отопитель от ВАЗ-2108 вырезается посадочное место. Делайте это аккуратно, чтобы оно проваливалось или находилось выше воздуховодов. При этом двигатель должен располагаться так, чтобы он не упирался в капот, то есть как можно ниже. В противном случае, вентилятор его выйдет из строя очень быстро.
2. Через выходное отверстие в воздуховоде плавно выведите питание двигателя.
3. Уплотните места крепления отопителя герметиком. Не пропустите ни одного крепежа, иначе во время работы двигателя от вибрации питание двигателя будет нарушено.
4. Две пластины из нержавеющей стали вырежьте под размеры сопла и верхнего проема. Несколько раз отмерьте, прежде чем разрезать сталь.
5. Кран(заслонку) снимите при помощи гаечного ключа и отвертки. Делайте работу аккуратно, чтобы вам не пришлось покупать новую печку.
6. Завершите работу установкой новых воздуховодов и сборкой системы.

Не стоит устанавливать дополнительный отопительный агрегат на вашу Ниву, она не даст много тепла, но повысить нагрузку на двигатель. Рекомендуется после завершения монтажа проверить деталь на нескольких режимах. Если нет вибрации и шума, то можно пользоваться обновленной печкой без ограничений.

Инструкция по настройке и использованию печкой ваз 2107 🙂

Дорогие друзья, скоро зима, грядут морозы, похолодание, оттепели, и в зависимости от погоды многие задаются вопросом – как настроить печку в ВАЗ исходя из внешних климатических факторов. Я никогда не думал что этот вопрос настолько часто возникает у клаасиковода, но вспомнив себя, столкнувшегося впервые с калссической печкой еще на “копейке” в период “лихих” девяностых понял, не одного меня смущает наличие трех рычажков управления печкой в семерке (в копейке их всего два) и процесс понимания их настройки.

• Подробнее о Инструкция по настройке и использованию печкой ваз 2107
• Войдите, чтобы оставлять комментарии

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр . Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Встретив в Интернете статью о доработке отопителя ВАЗ 2107, решил написать небольшой пост.

Ближе к делу. Еще раньше я встречал статью о доработке отопления салона ВАЗ 2107 – 2105, там акцент был сделан на значительное уплотнение всех соединений, чтобы избежать потерь потока воздуха. Этот вариант отчасти даст свои результаты, но не всегда.

Я же хочу написать о доработке именно источника подачи воздуха – вентилятора. Сам радиатор печки способен отдать довольно много тепла, просто не хватает потока воздуха. Чтобы решить эту проблему, было принято решение использовать двигатель вентилятора отопителя от ВАЗ 2108 – 2109. Для сравнения:

• Стандартный двигатель вентилятора печки ВАЗ классических моделей — 3000±150 об/мин при потреблении тока 4,5 А.
• На «зубилах” видим такие характеристики – 4100±200об/мин, при потребляемом токе 14 А!

Как видим, ток потребления не детский, но и поток воздуха посильнее будет. Для максимального эффекта используется также пяти лопастной вентилятор. Что было сделано в первую очередь? Смотрим фото:

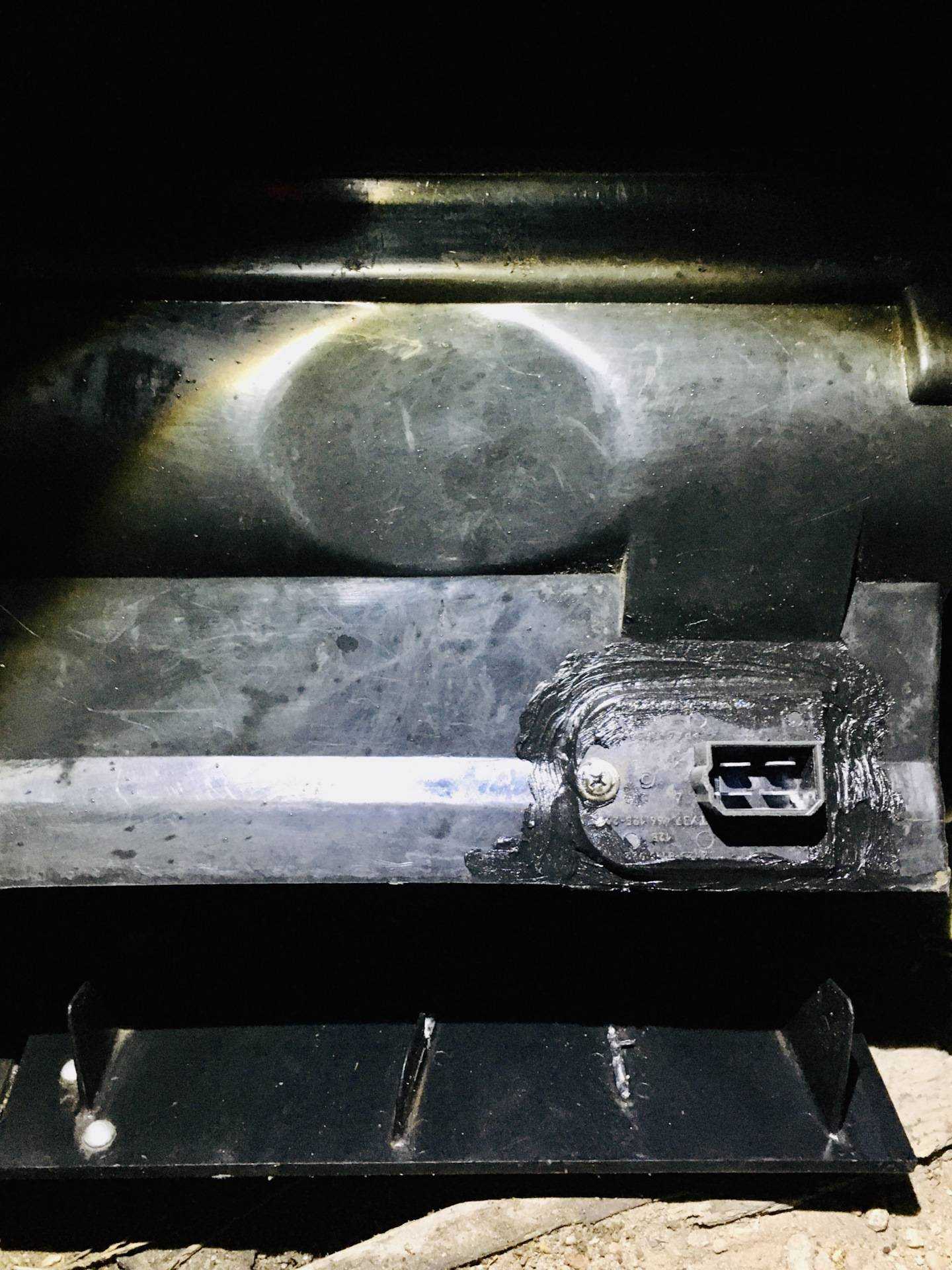

Для начала естественно все разобрали, демонтировали. Был спилен гребешок (1) и заменен резистор регулировки скорости вращения вентилятора. Для чего была спилена эта перегородка? Дело в том, что при установке электродвигателя от ВАЗ 2108, возникает трудность, которая обусловлена большими габаритами двигателя от “зубил”. И чтобы полностью закрывался обогрев ног, ее нужно удалить.

По расчетам автора должно получиться почти в 2 раза больше воздуха.

Обработка подкапотного пространства

Но остается еще одна проблема – длительное время прогрева салона. И чтобы ее устранить, нужно утеплить двигатель. Это позволит мотору быстрее выходить на рабочую температуру и медленнее остывать.

Но утеплить сам мотор не получиться, на нем располагается значительное количество подвижных элементов, которые накрывать нельзя. Но допускается утепление подкапотного пространства.

Вначале нужно утеплить капот ВАЗ-2107. Для этого можно приобрести в автомагазине специальный чехол, закрепляемый на чехол изнутри капота.

Но многие автолюбители предпочитают делать это подручными материалами. Но решая обработать капот, следует правильно выбрать изоляционные материалы. Они должны быть негорючими и не впитывать масло. Поэтому использовать обычные ткани не рекомендуется.

Лучше утеплить моторный отсек позволяет наклеивание изоляционных материалов на щит, отделяющий двигатель от салона. Но сделать это можно, только сняв мотор с авто.

Рекомендуем: Какой допустимый износ тормозных дисков? Советы и рекомендации автолюбителям

Помимо капота нужно утеплить и радиатор. Для этого применяются маски, закрепляемые радиаторной решетке.

Вместо маски можно использовать обычный картонный лист, помещенный между радиатором и решеткой. Но стоит учитывать, что полностью закрывать радиатор нельзя, теплообмен все же должен происходить. Поэтому лист картона не должен закрывать больше 2/3 площади радиатора.

С маской этого учитывать не нужно, поскольку помимо решетки отверстий в передке достаточно, чтобы поток воздуха прошел к радиатору.

Как доработать и модернизировать печку своими руками?

Улучшать работу отопительной системы на «семерке» можно следующими способами:

• переделать боковую вентиляцию окон;
• сделать модернизацию заслонки;
• произвести доработку системы обдува ног, чтобы повысить ее эффективность;
• улучшить работу системы прогрева задней части салона;
• доработать термостат;
• улучшить функционирование пароотводящей магистрали;
• произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Улучшение боковой вентиляции

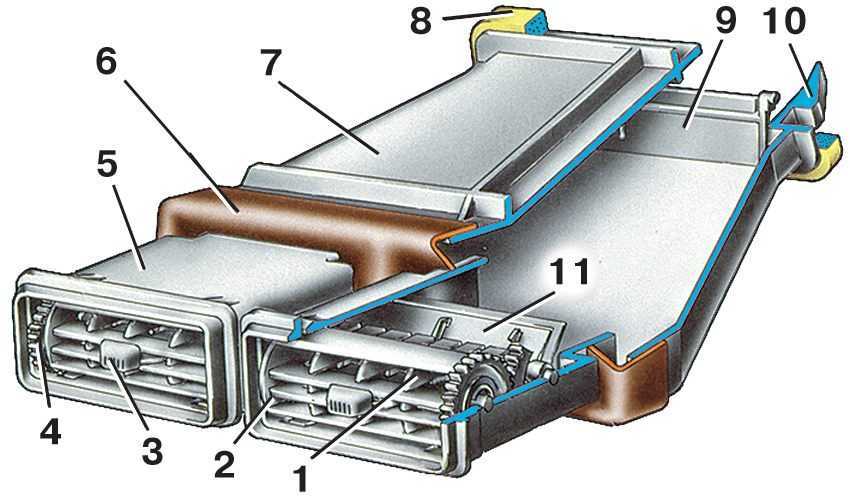

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус

Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства

При необходимости лопасти можно немного подрезать.
Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.
Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

1. Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
2. В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
3. После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
4. Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.

Устройство автомобильного кондиционера

Любой автомобильный кондиционер состоит из следующих элементов:

• компрессор с электромагнитной муфтой;
• конденсатор;
• ресивер;
• испаритель с терморегулирующим вентилем;

• магистральные шланги.

В качестве хладагента в кондиционере используется газ фреон. Для снижения силы трения между подвижными деталями при заправке к газу добавляется некоторое количество специального холодильного масла, устойчивого к низким температурам и полностью растворяющегося в жидком фреоне.

Компрессор

В любой холодильной установке компрессор служит для создания направленного потока хладагента. Он выполняет функцию насоса, сжижая фреон и заставляя его циркулировать по системе. Компрессор автомобильного кондиционера — электромеханическое устройство. Основу его конструкции составляют несколько полых поршней и качающаяся шайба, расположенная на валу. Именно эта шайба и заставляет поршни двигаться. Вал приводится во вращение специальным ремнём от коленвала. Кроме этого, компрессор оснащён электромагнитной муфтой, которая вводит в зацепление прижимной диск и приводной шкив насоса.

Поршни в компрессоре кондиционера приводятся в движение при помощи качающейся шайбы

Конденсатор

Обычно конденсатор устанавливается в передней части моторного отсека рядом с основным радиатором. Иногда его называют радиатором кондиционера, так как он имеет похожую конструкцию и выполняет аналогичные функции. Радиатор охлаждает нагретый антифриз, а конденсатор — горячий фреон. Для принудительного обдува конденсатора воздухом имеется электрический вентилятор.

Конденсатор выполняет функции теплообменника, охлаждающего фреон

Ресивер

Другое название ресивера — фильтр-осушитель. Его роль заключается в очистке хладагента от влаги и продуктов износа. Состоит ресивер из:

• цилиндрического корпуса, заполненного адсорбентом;
• фильтрующего элемента;
• впускного и выпускного штуцеров.

В качестве адсорбента в автомобильных осушителях обычно используется силикагель или порошкообразный оксид алюминия.

Ресивер одновременно выполняет функции фильтра и осушителя

Испаритель и терморегулирующий вентиль

Испаритель — это устройство, в котором хладагент переходит из жидкого состояния в газообразное. Он генерирует и отдаёт холод, то есть выполняет функции, противоположные функциям радиатора. Превращение жидкого хладагента в газ происходит с помощью терморегулирующего вентиля, представляющего собой дроссель переменного сечения.

В испарителе фреон переходит из жидкого состояния в газообразное

Устанавливается испаритель обычно в модуль отопителя. Интенсивность потока холодного воздуха регулируется переключением режимов работы встроенного вентилятора.

Испарение хладагента происходит благодаря разнице давления на входе и выходе терморегулирующего вентиля

Магистральные шланги

Хладагент перемещается от одного узла к другому по системе шлангов. В зависимости от конструкции кондиционера и расположения его элементов они могут иметь разную длину и конфигурацию. Все соединения шлангов усилены уплотнителями.

Магистральные шланги предназначены для соединения основных узлов системы кондиционирования

Принцип действия автомобильного кондиционера

Когда кондиционер находится в выключенном состоянии, шкив компрессора вращается вхолостую. При включении происходит следующее.

1. Подаётся питание на электромагнитную муфту.
2. Муфта срабатывает, и прижимной диск входит в зацепление со шкивом.
3. В результате начинает работать компрессор, поршни которого сжимают газообразный фреон и превращают его в жидкое состояние.
4. Хладагент нагревается и поступает в конденсатор.
5. В конденсаторе фреон немного охлаждается и поступает в ресивер для очистки от влаги и продуктов износа.
6. Из фильтра фреон под давлением проходит через терморегулирующий вентиль, где вновь переходит в газообразное состояние.
7. Хладагент попадает в испаритель, где закипает и испаряется, охлаждая внутренние поверхности устройства.
8. Охлаждённый металл испарителя снижает температуру воздуха, циркулирующего между его трубками и ламелями.
9. С помощью электрического вентилятора формируется направленный поток холодного воздуха.

Установка

Учитывая особенности внутренней конструкции ВАЗ-2106, установить в него дополнительную печку можно в два места:

• между передними сиденьями;
• под сиденье пассажира.

Следует принимать во внимание размеры доступного свободного пространства при выборе вспомогательного отопительного устройства

Процесс установки дополнительного радиатора предусматривает следующие шаги.

1. Отопитель устанавливается непосредственно под передним сиденьем. Кто-то ставит под водительским, но лучше делать это со стороны пассажира. Саму седлушку предварительно нужно снять или сдвинуть максимально назад.
2. Систему охлаждения двигателя нужно разгерметизировать, взять дюритовые шланги от новой печки и соединить их с системой охлаждения. Убедитесь, что они не касаются приёмной трубы глушителя, а также не соприкасаются с элементами управления.
3. В моторном щите придётся сделать пару отверстий размером около 19 мм в диаметре. Через них будут проходить патрубки отопителя.
4. Сами патрубки дополнительного отопителя прокладываются под обивкой. Поверх это будет выглядеть крайне неприглядно.
5. Из обивки патрубки выводятся около пассажирского переднего кресла.
6. На дополнительной печке патрубки лучше зафиксировать. Используйте обычные хомуты хорошего качества.
7. В расширительный бачок заливают примерно 1,5–2 литра тосола.
8. В системе охлаждения наверняка образуются воздушные пробки, потому их следует предварительно устранить.
9. Если есть желание, поставьте на панель своего ВАЗ-2106 дополнительную кнопку, с помощью которой будет осуществляться процесс управления вспомогательным отопительным устройством.

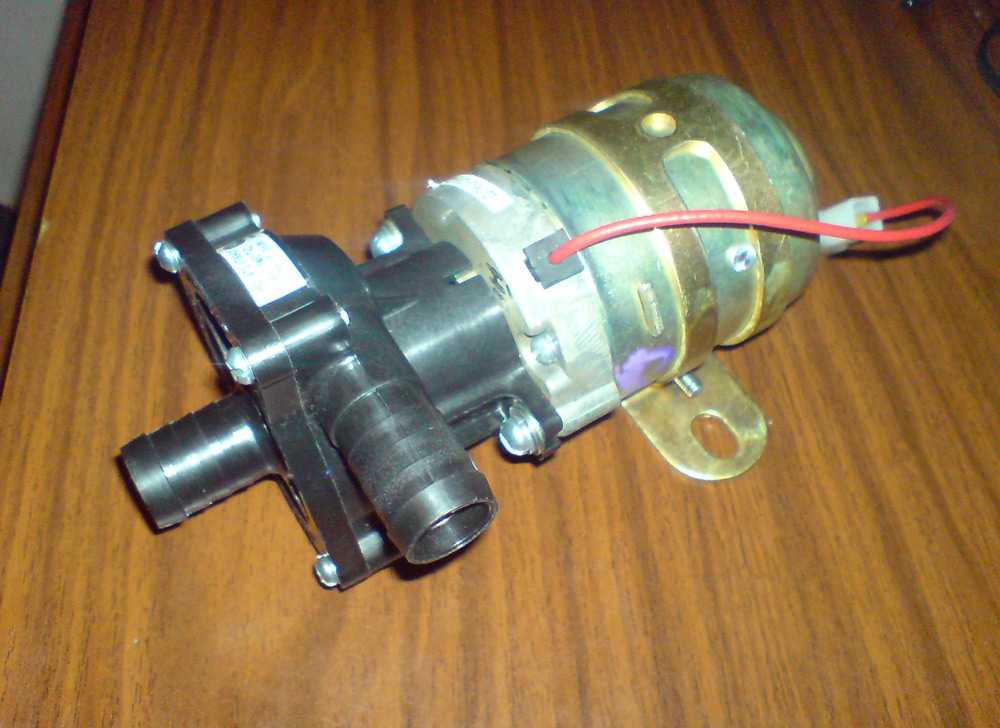

10. Могут возникать некоторые проблемы с нагнетанием охлаждающей жидкости. Бывалые любители доработки отечественной классики советуют сразу поставить дополнительную помпу. Так печка будет работать более продуктивно.

Преимущества и недостатки

Прежде чем приступать к работе, на которую ориентировочно уйдёт 4–5 часов, стоит взвесить все за и против. На самом деле установка вспомогательного отопителя — это не настолько хорошее решение. У него есть свои очевидные недостатки. К преимуществам следует отнести:

• прогрев салона до комфортных показателей будет происходить примерно в два раза быстрее;
• ноги задних пассажиров всегда будут в тепле;
• расположение системы не повлияет негативно на внешние аспекты ВАЗ-2106.

Недостатков больше, как мы считаем.

1. Охлаждающей жидкости потребуется больше времени на прогрев, поскольку теплоёмкость системы охлаждения двигателя увеличится.
2. Дополнительный агрегат создаёт шум внутри салона.
3. Заданные на регуляторе параметры могут не соответствовать реальным.
4. Потоки воздуха, издаваемые отопительным оборудованием, могут поднимать пыль с пола и забирать полезное для некоторых пространство под сиденьями.
5. При отсутствии регуляторов скорости и отвода тепла, нагрев будет в большей степени происходить с одной стороны салона. Потому кому-то будет некомфортно в определённых ситуациях.

Как вы считаете, действительно ли вспомогательная печка может решить проблему штатной системы отопления? Оставляйте свои комментарии, делитесь мнением и рассказывайте, что вы предпринимали для обеспечения нужного уровня комфорта в салоне ВАЗ-2106.

Разновидности дополнительного обогревающего устройства

Если владелец российского транспортного средства задумывается над тем, как поставить дополнительную печку на ВАЗ-2110, то, в первую очередь, он должен знать о том, что практическое большинство существующих сейчас конструкций врезаются непосредственно в стандартную систему охлаждения силового агрегата. Распределение нагретого воздушного потока по салону осуществляется за счёт встроенного электрического вентилятора.

Дополнительная печка, купленная в магазине

Дополнительная печка в салон ВАЗ-2110 может быть приобретена в магазине, однако, в целях экономии, такой агрегат можно сделать своими руками. На самом деле, в автомагазинах продаются абсолютно разные виды дополнительных отопителей. В зависимости от бюджета и предпочтений автомобилиста можно выбрать как маленькие, так и довольно габаритные конструкции. Правда, далеко не все представленные модели могут быть размещены в десятке без ущерба комфорту пассажиров. Свободного места в машине отечественного производства немного, поэтому, выбирая агрегат, предварительно следует определиться с местом его будущей установки.

Если автовладелец принял решение установить дополнительную печку под сиденьем пассажира, то приобретаемое устройство не должно быть шире 33 см, выше 20 см и иметь глубину, не превышающую 25 см.

Если выбирать оптимальное место для расположения дополнительного обогревателя, стоит остановиться на участке авто, находящемся между сидений (агрегат займёт место тоннеля), или непосредственно под передним сиденьем пассажира.

Ввиду всех перечисленных условий самодельный дополнительный отопитель ВАЗ-2110 должен быть автономным компактным агрегатом. Среди наиболее популярных моделей стоит отметить товары компании ТехноМастер, выпускаемые в Тольятти. Стоимость такого устройства колеблется в пределах 2500–3000 руб. Неплохим качеством отличаются продукты Гелиос, Ксерос и Зенит, принадлежащие фирме Эберспехер. Их стоимость только на несколько сотен может превышать ранее указанные модели.

Эберспехер Гелиос

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Если автовладелец решил не тратить время и не модернизировать штатную печку ВАЗ-2110, а расположить в салоне новое дополнительное устройство, при выборе конструкции следует внимательно изучить характеристики и размеры дополнительного приспособления.

Устанавливаем улитку от 2108

Для этого нам потребуются:

Разогревая его феном, выгибаются необходимые формы.

Заглушка улитки немного спиливается, чтобы уменьшить габариты системы примерно на три сантиметра.

Боковые стенки можно изготовить из дюралевого сплава, толщина которого не превышает полутора миллиметров.

Щелевые места и стыковочные участки проклеиваются герметиком на силиконовой основе. Сложней всего отрегулировать подводочные каналы, подгоняя их под отверстия. Но есть выход – сделать их разборного вида.

С целью уменьшения сопротивляемости и уборки завихрений можно устроить из дюрали плавные поворотные элементы. Чтобы теплый воздух попадал на ноги, устраиваются прорези.

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

• Снимаем минусовую клемму с АКБ.
• В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

Открутив хомуты, стягиваем шланги с трубок радиатора

Откручиваем саморезы и снимаем резиновый уплотнитель.

Открутив саморезы, снимаем резиновый уплотнитель

Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

С прикуривателя и часов отсоединяем провода

Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

При помощи ключа на 7 отворачиваем крепёж тросика

Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

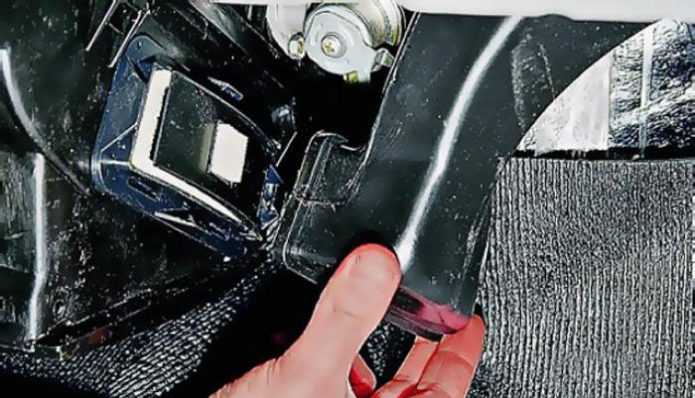

Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

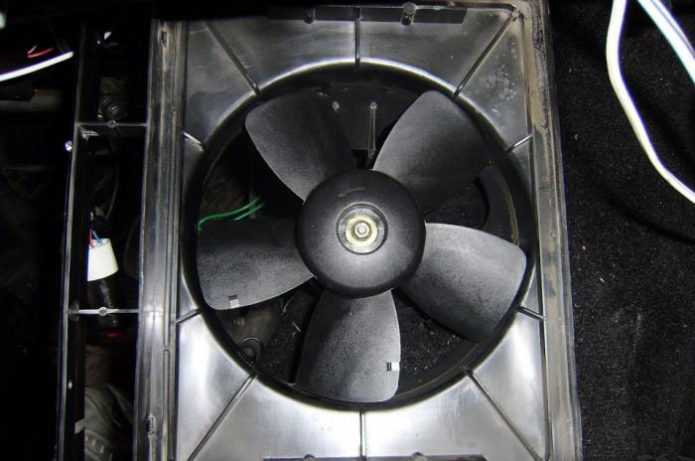

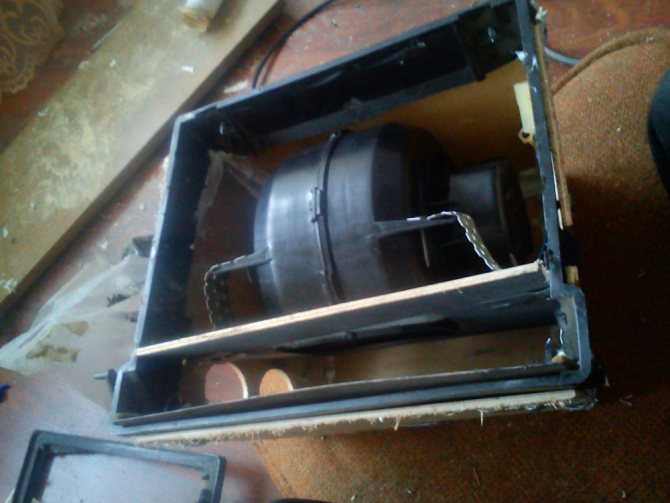

После демонтажа нижней части открывается доступ к вентилятору отопителя

Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

Чтобы извлечь радиатор достаточно потянуть его на себя

Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

• Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
• Извлекаем оставшуюся часть печки.

Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Виды систем

Чтобы модернизировать свой автомобиль ВАЗ-2106 и его отопитель своими руками, можно выбрать один из трёх актуальных способов. Они применяются достаточно активно и позволяют повысить уровень комфорта внутри салона отечественной классики.

Дополнительный электроотопитель. Это устройство для обогрева салона, являющееся достаточно простым и элементарным с точки зрения использования и установки. Работают электроотопители путём подключения к прикуривателю на передней панели. Чтобы выполнить установку, особые навыки не потребуются, поскольку работать отопитель начинает сразу после подключения. Однако это электрический агрегат, который будет отбирать энергию. При работе на максимальных оборотах быстро посадит аккумулятор. Так что в условиях неработающего двигателя пользоваться таким устройством не стоит. По сути, это обычный фен с нагревательным элементом и вентилятором, который и создаёт эффект дополнительного отопления внутри ВАЗ-2106.
Автономные обогреватели. Для ВАЗ-2106 подобные устройства практически не актуальные. Чаще применяют при дополнительном оснащении грузовиков, больших минивэнов или фургончиков. Питание обогреватель получает от горючего. У него автономная камера сгорания и выхлопная система. Работа системы не зависит от двигателя автомобиля. Агрегат имеет сложный монтаж и негативно влияет на расход топлива. Да и покупка автономной системы обойдётся заметно дороже. Внешне представляет собой металлическую конструкцию с камерой сгорания и необходимой электроникой.
Вспомогательные радиаторы

Для обогрева салона владельцы автомобилей, включая ВАЗ-2106, где штатная печка не справляется со своими задачами, зачастую обращают внимание именно на дополнительные радиаторы. Подключение осуществляется через штатную систему охлаждения и печку.

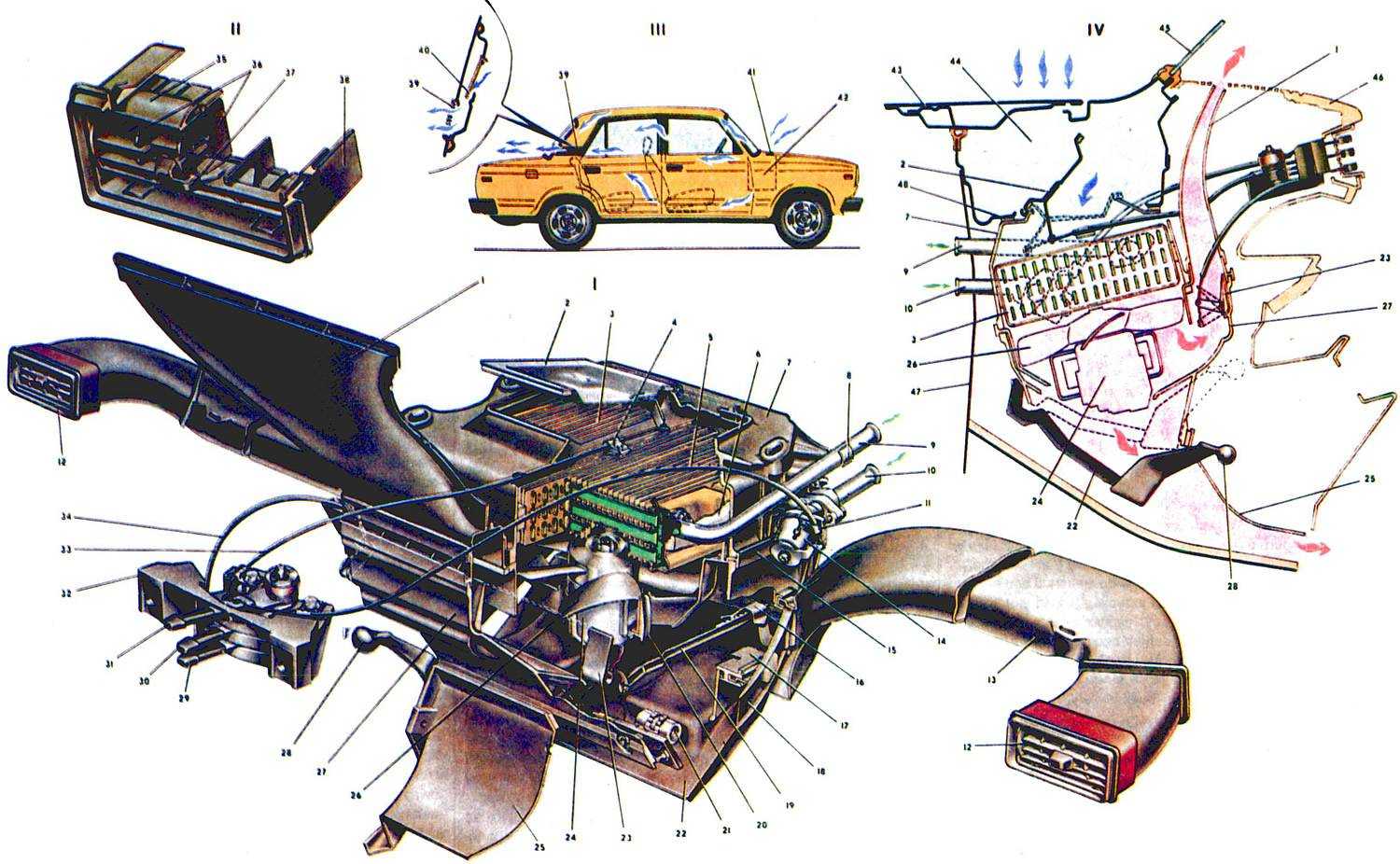

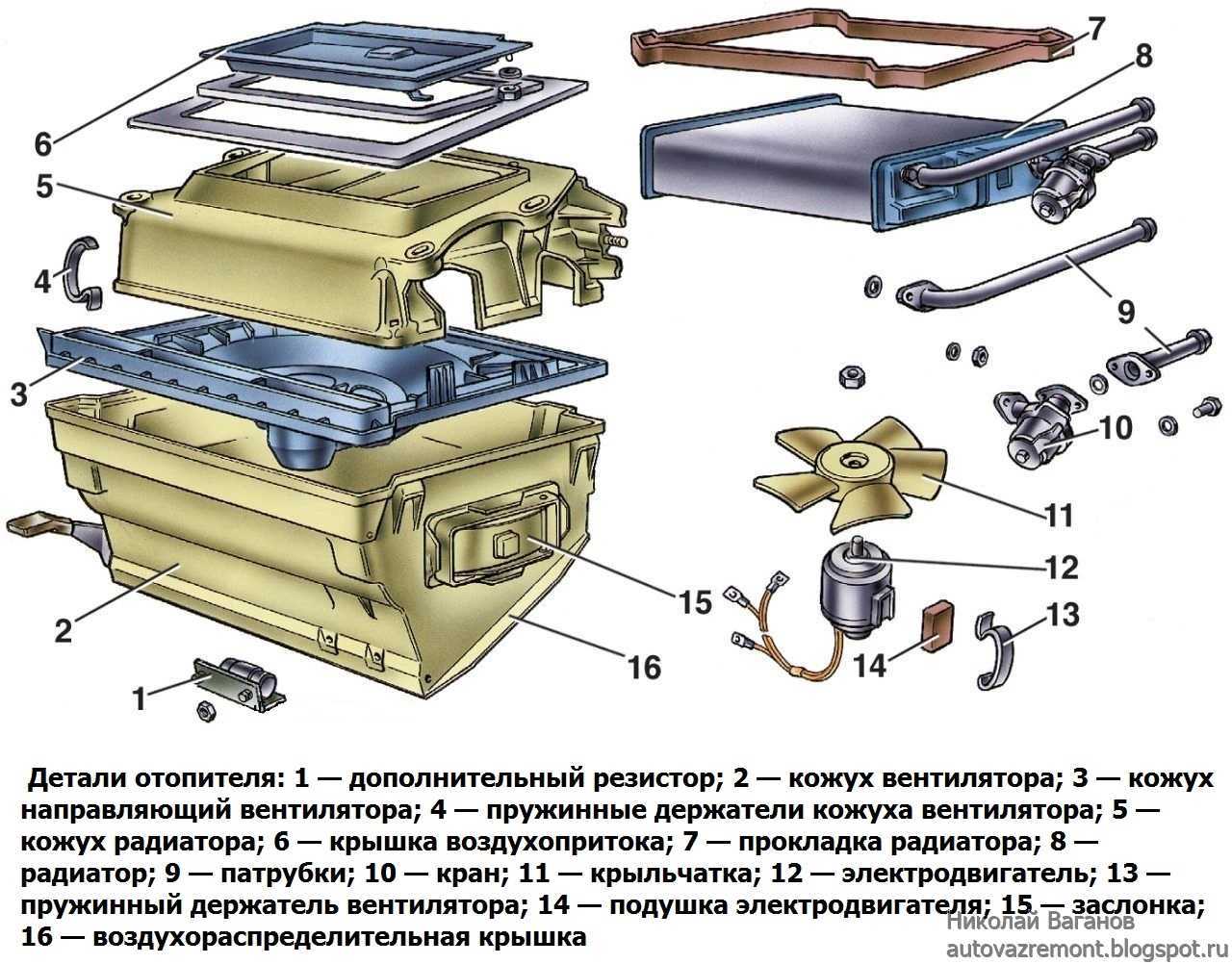

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

1. Воздуходув. Магистраль направлена на обдув лобового стекла.
2. Крышка притока воздушного потока.
3. Радиаторный узел.
4. Защитный кожух радиаторного устройства.
5. Тяга краника отопительного узла.
6. Отводная магистраль радиаторного устройства.
7. Подводной патрубок радиаторного узла.
8. Кран радиатора. Используется для слива хладагента.
9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
10. Сопло для подачи воздушного потока на боковое стекло.
11. Заслонка воздуховода, предназначенного для обдува правого стекла.
12. Добавочное резисторное устройство.
13. Крышка, расположенная на распределительном устройстве воздушного потока.
14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
15. Электрический моторчик вентилятора отопительной системы.
16. Крыльчатка вентилирующего устройства.
17. Воздуходув внутренней системы вентиляции.
18. Ручка управления воздушным потоком крышки.
19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
20. Кронштейн для фиксации ручек управления воздушным потоком.
21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
22. Ручка управления крышкой воздухопотока.
23. Рычаг управления краником радиаторного устройства.
24. Тяга крышки притока воздушного потока.
25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
26. Левый воздуходув для прогрева бокового стекла.
27. Сопла вентиляции, расположенные в центре консоли.
28. Лопатка сопла.
29. Непосредственно сопло отопительной системы.
30. Ручка сопла.
31. Зубчатый шкив приводного устройства заслонки.
32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
33. Патрубок воздухопритока.
34. Передний уплотнительный элемент патрубка притока воздуха.
35. Клапан магистрали притока воздуха.
36. Защелка этого шланга.
37. Заслонка, оснащенная зубчатым сектором.

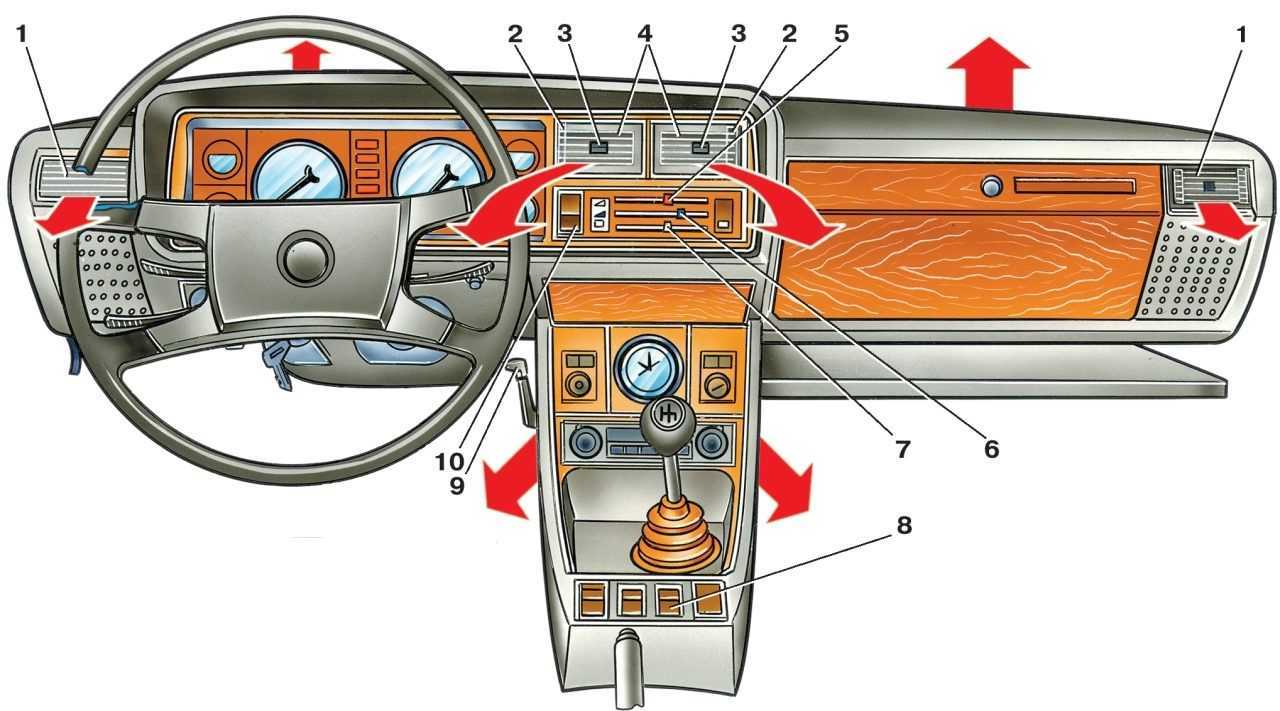

Схема отопительного узла ВАЗ 2107 Для управления системой обогрева используется три рычага:

1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.
