Как выставить зажигание на ваз-2107 своими руками?

Схема электрооборудования ВАЗ

Указатели поворота в указания режиме поворота, Указатель и сигнализатор резерва Контрольная, топлива лампа включения стояночного тормоза, электровентилятора Термовыключатель, Система управления электропневмоклапаном, Контрольная закрытия лампа воздушной заслонки карбюратора, Указатель охлаждающей температуры жидкости, Реле электровентилятора обмотка, возбуждения Обмотка генератора, Реле-прерыватель и сигнализатор поворота указателей, вольтметр, Тахометр, Контрольная лампа аккумуляторной заряда батареи, Контрольная лампа аварийного рабочей состояния тормозной системы. * Устанавливаются на части автомобилей выпускаемых. Выключатель аварийной сигнализации с контрольной Реле, лампой-прерыватель указателей поворота и аварийной Указатели, сигнализации поворота в режиме аварийной сигнализации, Контрольная, сигнализации лампа указателей поворота в режиме Звуковые. аварийной сигналы, Реле сигналов, Реле электродвигатель и контакты вентилятора охлаждения радиатора. Электрические автомобиля цепи ВАЗ-2104, Сигнализатор и реле обмотка включения реле обогрева заднего стекла, света Лампы заднего хода, защищаемые предохранителями в номиналы скобках предохранителей для монтажных блоков образца старого: Электродвигатель отопителя. Порядок условной штекеров нумерации в колодках: а-блок-фар, блока электропневмоклапаном управления карбюратора; б — монтажного блока и трехрычажного задних; в — переключателя фонарей нумерация выводов по порядку сверху выводов вниз Г- реле-прерывателя аварийной указателей и сигнализации поворота, реле-прерывателя очистителя стекла ветрового, очистителей фар и заднего стекла. фары-Блок; 2-боковые указатели поворота; 3 — аккумуляторная реле; 4 — батарея включения стартера; 5 — электропневмоклапан карбюратора; 6 — карбюратора микровыключатель; 7 — генератор 37.3701; 8 — моторедукторы очистителей электродвигатель*; 9 — фар вентилятора системы охлаждения двигателя*; 10 — включения датчик электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — зажигания распределитель; 13 — свечи зажигания; 14 — стартер; 15 — датчик температуры указателя охлаждающей жидкости; 16 — подкапотная лампа; 17 — контрольной датчик лампы давления масла; 18 — катушка датчик; 19 — зажигания уровня тормозной жидкости; 20 — моторедуктор ветрового очистителя стекла; 21 — блок управления электропневмоклапаном электродвигатель; 22 — карбюратора насоса омывателя фар*; 23 — электродвигатель омывателя насоса ветрового стекла; 24 — выключатель стоп-реле; 25 — сигнала-прерыватель очистителя ветрового стекла; 26 — освещения регулятор приборов; 27 — реле-прерыватель аварийной указателей и сигнализации поворота; 28 — выключатель света заднего штепсельная; 29 — хода розетка для переносной лампы*; 30 — лампа; 31 — прикуриватель освещения вещевого ящика; 32 — монтажный вместо блок реле КЗ установлена перемычка; 33 — выключатели стойках на плафонов передних дверей; 34 — выключатели плафонов на задних стойках дверей; 35 — плафоны; 36 — выключатель контрольной стояночного лампы тормоза; 37 — выключатель контрольной лампы заслонки воздушной карбюратора; 38 — переключатель очистителя и омывателя стекла заднего*; 39 — выключатель аварийной сигнализации; 40 — трехрычажный выключатель; 41 — переключатель зажигания; 42 — реле зажигания; 43 — переключатель освещения наружного; 44 — выключатель заднего противотуманного света; 45 — цепи предохранитель противотуманного света; 46 — контрольная лампа масла давления; 47 — комбинация приборов; 48 — контрольная лампа топлива резерва; 49 — указатель уровня топлива; 50 — плафон задней освещения части саяве: 51 -юнтрольная лампа аккумуляторной заряда батареи; 52 — указатель температуры охлаждающей контрольная; 53 — жидкости лампа воздушной заслонки карбюратора; 54 — лампа контрольная стояночного тормоза*; 55 — блок контрольных контрольная; 56 — ламп лампа заднего противотуманного света; 57 — лампа контрольная обогрева заднего стекла; 58 — контрольная уровня лампа тормозной жидкости; 59, вольтмерт 60- спидометр 61 — лампа контрольная наружного освещения; 62 — контрольная лампа поворота указателей; 63 — контрольная лампа дальнего света 64 — вентилятора переключатель отопителя; 65 — выключатель обогрева заднего лампой с стекла подсветки*; 66, фонари освещения нормерного датчик; 73 — знака указателя уровня и резерва топлива, вентилятора электродвигатель отопителя 67 — дополнительный резистор электродвигателя электродвигатель; 68 — отопителя насоса омывателя заднего стекла: 69- фонари Задние: 70 — моторедуктор очистителя заднего стекла*; 71 — для колодки подключения к элементу обогрева заднего схема; 72.

Как установить электронное (бесконтактное) зажигание

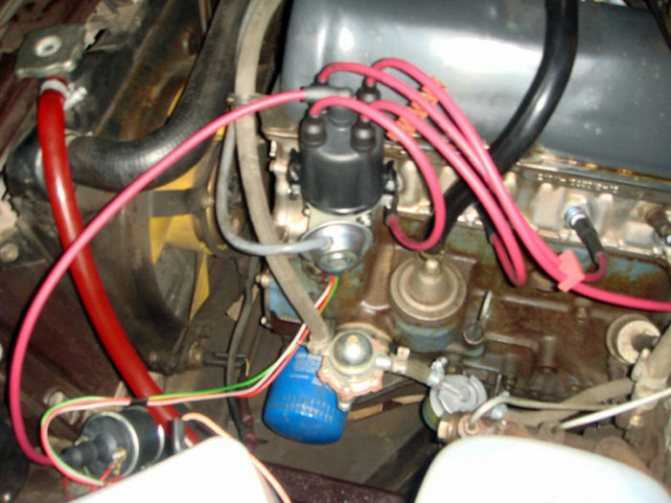

Последовательность установки узлов электронного зажигания не имеет особого значения. Можно посоветовать начать с замены трамблера:

• отсоединить высоковольтные провода;
• снять крышку трамблера;

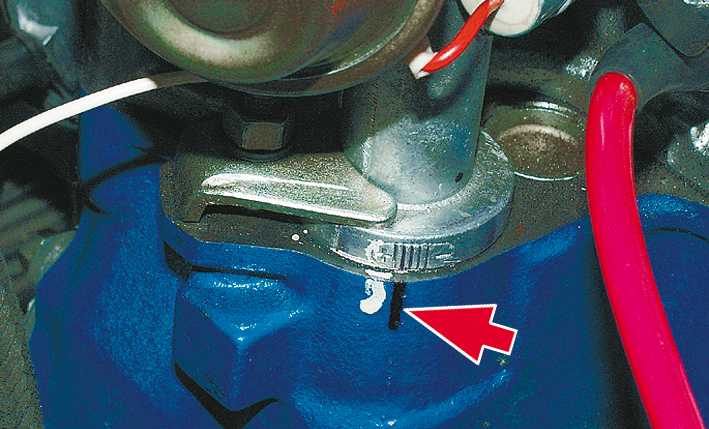

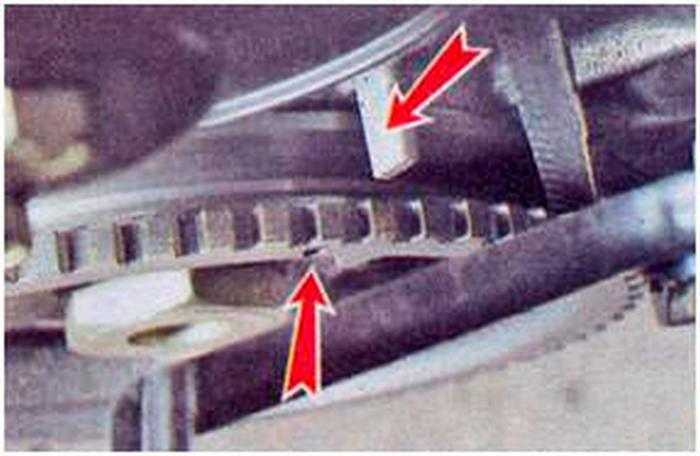

• вращая коленвал, выставить бегунок перпендикулярно оси двигателя, чтобы было легко повторить при установке нового трамблера и сделать отметку положения средней метки шкалы трамблера (эти действия облегчат последующую регулировку электронного зажигания);
• открутить гайку крепления трамблера и демонтировать его;
• установить бесконтактный датчик-распределитель вместо старого трамблера, выставив бегунка и корпуса в положения, соответствующие нанесенным ранее меткам;
• надеть крышку трамблера;
• установить высоковольтные провода.

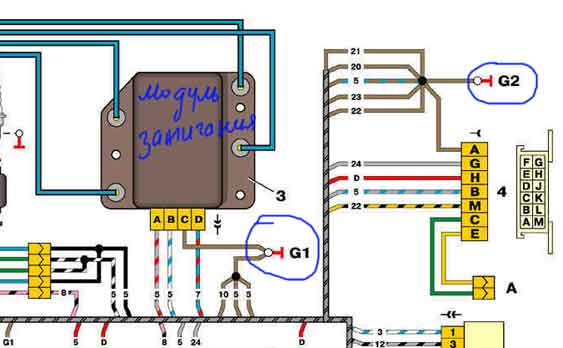

Затем следует заменить катушку. Операция простая, но нужно учесть положение контактов «Б» и «К». Если на новой катушке оно отличается, необходимо провернуть ее относительно крепежа, чтобы контакты расположились аналогично старой.

Последним устанавливается коммутатор. Лучше сего расположить его между фарой и бачком омывателя. Закрепить коммутатор можно при помощи саморезов, под один из которых вывести «нулевой» провод. Радиатор устройства должен быть прислонен к кузову.

После установки комплекта необходимо внимательно проверить качество электрических соединений, соответствие подключений принципиальной схеме.

После завершения монтажа узлов зажигания можно подключить к аккумулятору провод «массы» и запускать двигатель.

Когда нужно выставлять зажигание?

1-ое, что необходимо знать, — регламента для проведения данной операции не существует, так как угол опережения зажигания выставляется или корректируется только по мере надобности. Она может быть вызвана такими причинами:

1. Вы не так давно заполучили «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
2. После ремонта мотора, сопровождавшегося его разборкой.
3. После откручивания либо снятия головного распределителя зажигания (трамблёра) независимо от предпосылки, почему это было изготовлено.
4. При переходе с высокооктанового горючего на бензин с пониженным октановым числом и напротив.
5. После подмены контактной группы либо подшипника в трамблёре (в машинах со старенькой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, предпосылкой проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

1. Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
2. Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
3. Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
4. Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
5. Провода для соединения элементов между собой.

Так выглядит система зажигания классики Жигулей

Схема работы БСЗ

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
2. Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
3. Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
4. Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
5. Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Призрачные возможности ремонта

Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.

Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.

Для проверки напряжения питания отсоединяем от датчика колодку проводов. Включаем зажигание и тестером измеряем напряжение между выводами «А» и «В» колодки проводов. Напряжение питания должно составлять около 5В. Для проверки датчика подсоединяем к нему колодку проводов и при включенном зажигании измеряем напряжение (провода колодки можно проколоть тонкими иглами, подключенными к выводам вольтметра) между выводами датчика «В» («масса») и «С» (ползунок) — оно должно быть не более 0,7В. Поворачивая рукой пластмассовый сектор привода, полностью открываем дроссельную заслонку и вновь измеряем напряжение — оно должно быть более 4В. Выключив зажигание, отсоединяем колодку проводов и подключаем омметр между выводами «С» и «А» (или «В») датчика. Медленно поворачивая сектор привода, следим за показаниями стрелки тестера. Во всем диапазоне рабочего хода скачков стрелки быть не должно. Для замены датчика снимаем со шпилек ресивера корпус дроссельной заслонки, не отсоединяя от него шланги подвода и отвода охлаждающей жидкости (см. Снятие корпуса дроссельной заслонки).

Крестообразной отверткой отворачиваем два винта крепления датчика к корпусу дроссельной заслонки…

…и снимаем датчик.

На датчике нанесена маркировка 2112-1148200

Снимаем уплотнительное поролоновое кольцо, установленное под датчиком.

Устанавливаем датчик на корпус дроссельной заслонки в обратной последовательности. При этом заслонка должна находиться в закрытом положении. Момент затяжки винтов крепления датчика 2 Н•м.

Датчик дроссельной заслонки ваз 2107 в совокупности с датчиком массового расхода воздуха и контроля концентрации кислорода, выполняют роль элемента, контролирующего подачу топлива в камеру сгорания в зависимости от положения дроссельной заслонки. Как и при любом ремонте по замене датчиков электронного впрыска топлива, их необходимо проверить на работоспособность. Для проверки потребуется обычный мультиметр с функцией замера сопротивления в цепи питания и набор стандартных инструментов.

Чтобы проверить датчик дроссельной заслонки необходимо:

1. Отсоедините от датчика пакетник с проводами.
2. На корпусе разъема будет нанесена маркировка. Подсоедените выводы омметра к клемме «В» и «С». Открываем дроссельную заслонку, у исправного датчика сопротивление будет возрастать с 2,7 до 8,2 кОм.
3. Далее переводим мультиметр в режим вольтметра и подключаем отрицательную его клемму к массе двигателя, включаем зажигание в цепи, а положительный щуп вольтметра к выводу «А». У исправного датчика, напряжение должно быть примерно равным 5В, при отсутствие или значительном отличие от нормы, несправность в цепи питания или в ЭБУ. Замерив напряжение, выключите зажигание.

Убедившись в неработоспособности датчика дроссельной заслонки и приняв решение о его замене, необходимо:

1. Для снятия датчика необходимо крестовой отверткой отвернуть два винта его крепления к корпусу дроссельной заслонки и снять его.
2. Между датчиком и корпусом будет расположена паралоновая прокладка.

На этом ремонтные работы по проверке и снятию датчика дроссельной заслонки ваз 2107 завершены. Установку необходимо проводить при закрытой заслонке, сориентировав выступ оси заслонки с пазом на корпусе датчика.

Источники

• http://carnovato.ru/proverka-regulirovka-datchika-polozhenija-drosselnoj-zaslonki/
• http://www.autofizik.ru/ваз/ваз-210721047/особенности-ремонта-автомобиля-ваз-2107-20-с-двигателем-ваз-2104/проверка-и-замена-датчика-положения-д
• http://remont-vaz2106.ru/datchik-drosselnoj-zaslonki-vaz-2107

Регулировка электронного зажигания (на ВАЗ 2107)

Чтобы понять, как отрегулировать зажигание на ВАЗ 2107 (карбюратор), необходимо с помощью тринадцатого ключа ослабить гайку крепления трамблера. В этом случае первый провод лампочки будет использоваться как вольтметр. Он должен быть подключен к штырю. Второй провод заземлен».

Следующим этапом регулировки бесконтактного зажигания (на ВАЗ 2107) является выполнение процедуры, предполагающей включение зажигания

Очень медленно и осторожно поверните корпус распределителя по часовой стрелке. Прекратить эту работу необходимо сразу после того, как “зажегся” свет

В момент появления искры можно будет сделать вывод о появлении возгорания. После этого необходимо сдвинуть трамблер до тех пор, пока контакты не отключатся и индикатор снова не загорится. На этом установка бесконтактного зажигания на карбюратор ВАЗ-2107 завершена.

Установка электронного зажигания на ВАЗ 2107 позволяет сделать работу двигателя автомобиля более плавной и плавной. Это способствует тому, что процесс пуска в холодное время года очень способствует снижению расхода топлива. Если у вас карбюраторный двигатель, вы задумываетесь, как поставить электронное зажигание на ВАЗ-2107, то вам необходимо максимально ознакомиться с нюансами установки.

Порядок зажигания ВАЗ 2107 не должен быть достаточно дорогим. При этом отдавать предпочтение экономическим моделям нецелесообразно. Правильнее выбирать товар, относящийся к средней ценовой категории, чтобы избежать ситуации, требующей замены в будущем. Перед тем, как приступить к работе по настройке бесконтактного зажигания на ВАЗ-2107, необходимо подготовить дрель и набор различных ключей.

Как настроить зажигание

Настройка электронного зажигания

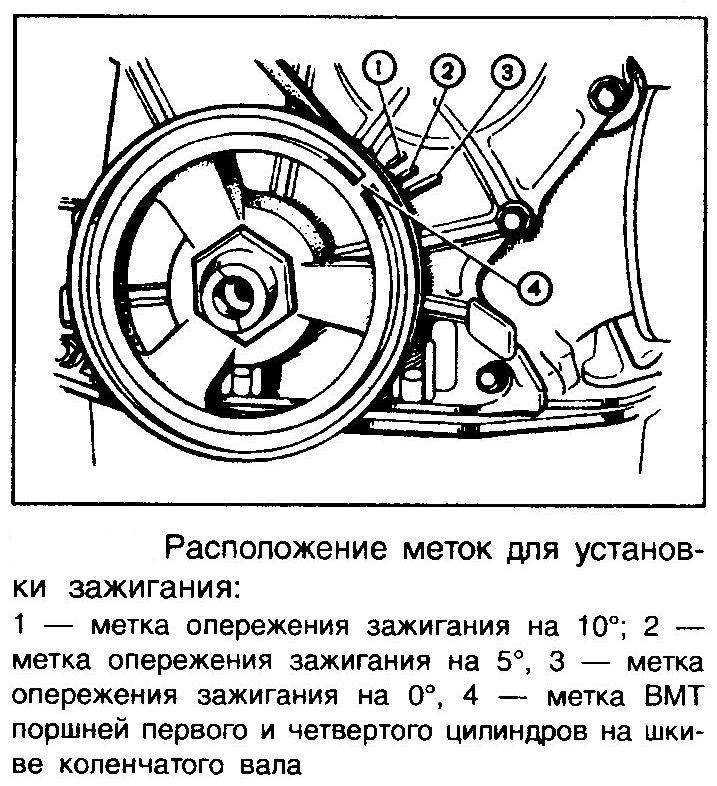

Чтобы получить базовые знания и в целом представление о том, как поставить бесконтактное зажигание на ВАЗ 2107, необходимо прочитать прилагаемую инструкцию и изучить все, что входит в комплект для двигателя карбюраторного автомобиля. Здесь речь идет о таких деталях, как распределитель, выключатель, свечи зажигания, катушка, соединительные и высоковольтные кабели. Эта система может быть установлена ​​без проблем. Сначала вы должны снять клемму, означающую «минус», с аккумуляторной батареи, затем повернуть коленчатый вал до совпадения третьей и четвертой меток.

Теперь мастер, выполняющий работу, может начать процесс выполнения основных шагов. Катушку необходимо отключить от всех идущих к ней коммуникаций. Его необходимо аккуратно разобрать и установить новый компонент. Уже можно подключить новый элемент к высоковольтному кабелю.

Следующий этап – установка бесконтактного зажигания на карбюратор ВАЗ-2107 – снятие крышки, которая является трамблером. На блоке с помощью маркера нужно указать место, где он будет установлен. Далее деталь следует аккуратно открутить и немного переставить в сторону. Теперь процедура настройки зажигания ВАЗ-2107 (карбюратор) предполагает установку «бегунка» в положение перпендикулярно двигателю и вставку блока цилиндров в отверстие. Его необходимо совместить с точкой, расположенной на блоке. Далее необходимо установить крышку в исходное положение и подключить провода.

Перед установкой зажигания на карбюратор ВАЗ-2107 необходимо точно определить, где будет располагаться выключатель. Дело в том, что места для его установки в автомобиле данной модели просто не предусмотрено. Специалисты рекомендуют устанавливать его непосредственно рядом с емкостью, в которую наливается омывающая жидкость. Аксессуар можно закрепить саморезами. Также возможна установка разъема. Также следует помнить о свечах. Для их замены в данной модели автомобиля нужно использовать специальный инструмент, с помощью которого можно открутить устаревшие компоненты и установить новые. Кстати, свет от зажигательных свечей позволяет говорить о процессе работы двигателя. Если они черные, скорее всего, стоит проверить работу воздушного фильтра. Нормальный цвет – светло-коричневый.

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.
