Система питания двигателя топливом​ урал-4320-10, урал-4320-31

Распространенные типы систем питания

На современных автомобилях наибольшее распространение получили два вида топлива – дизельное и бензин. Немного от них отстает газ, хотя он тоже достаточно часто используется.

Используемое топливо напрямую влияет на конструкцию и принцип функционирования топливной системы. Изначально на авто, работающих на бензине, использовался карбюратор, как основной элемент, обеспечивающий смесеобразование. Сейчас такая система питания считается устаревшей и на авто не применяется, а на смену ей пришел инжектор.

Инжекторная система питания

Что касается дизеля, то у него своя система – дизельная. Примечательно, что принцип функционирования ее у дизеля неизменен с момента создания, менялась только конструкция. К тому же, принцип этой системы в некотором роде лежит и в основе работы инжектора. Поэтому следует более подробно рассмотреть каждый из видов используемых сейчас систем питания.

Принцип работы инжектора

Работает инжекторная система питания так: при повороте ключа зажигания в работу включается бензонасос, заполняя всю топливную составляющую бензином. При включении стартера, в цилиндры начинает засасываться воздух.

Электронная же составляющая посредством датчиков собирает информацию о требуемых ей параметрах силовой установки и на их основе проводит расчеты длительности времени открытия форсунок. После чего она подает электрический импульс на форсунки и те впрыскивают нужное количество бензина в проходящий по коллектору поток воздуха, после чего происходит их смешивание и подача в цилиндры. Это упрощенное описание принципа работы бензиновой топливной системы, в действительности все выглядит несколько сложнее.

Неисправности и сервисное обслуживание

Во время работы топливная система автомобиля находится под нагрузкой, что приводит к нестабильной работе или отказу. Следующие ошибки считаются наиболее частыми.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительный срок эксплуатации, воздействие на окружающую среду приводят к загрязнению и засорению топливных магистралей, бака, фильтров (воздушных и топливных) и технологических отверстий устройства подготовки топливной смеси, а также выходу из строя топливного насоса. Система потребует ремонта, который будет состоять из своевременной замены фильтрующих элементов, периодической очистки (каждые два-три года) топливного бака, форсунок карбюратора или форсунок, а также замены или ремонта насоса.

Потеря мощности ДВС

Неисправность топливной системы в этом случае определяется нарушением регулирования качества и количества горючей смеси, поступающей в цилиндры. Устранение неисправности связано с необходимостью диагностики устройства для приготовления горючей смеси.

Утечка горючего

Утечка топлива — очень опасное и категорически недопустимое явление. Данная неисправность занесена в «Перечень неисправностей…», при которой движение автомобиля запрещено. Причины проблем кроются в негерметичности узлов и агрегатов системы питания. Устранение неисправности заключается в замене поврежденных элементов системы или затяжке элементов крепления топливопроводов.

Поэтому топливная система является важным элементом двигателя внутреннего сгорания современного автомобиля и отвечает за своевременную и бесперебойную подачу топлива в силовой агрегат.

Мне нравится 3 мне не нравится

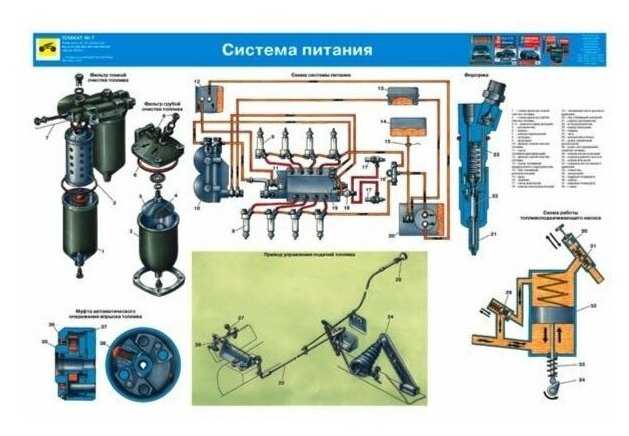

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

1. топливный бак;
2. фильтры грубой очистки дизтоплива;
3. фильтры тонкой очистки топлива;
4. топливоподкачивающий насос;
5. топливный насос высокого давления (ТНВД);
6. инжекторные форсунки;
7. трубопровод низкого давления;
8. магистраль высокого давления;
9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

• дизельная аппаратура для повода топлива (топливоподводящая);
• дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

• топливоподкачивающий насос;
• топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из  топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа  и применяется на дизельных двухтактных двигателях. В  такой системе топливный  насос высокого давления и форсунка объединены в одном устройстве под  названием насос-форсунка.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

• дизельная форсунка закрытого типа;
• дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки  и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Дизельный двигатель: устройство системы питания

Система питания современного дизельного ДВС представляет собой целый комплекс устройств. Основной задачей становится не просто подача топлива к инжекторным форсункам, а еще и подача горючего под высоким давлением. Давление необходимо для высокоточного дозированного впрыска в камеру сгорания цилиндра. Система питания дизеля выполняет следующие важнейшие функции:

• дозирование строго определенного количество топлива с учетом нагрузки на двигатель в том или ином режиме его работы;
• эффективный впрыск топлива в заданный промежуток времени с определенной интенсивностью;
• распыление и максимально равномерное распределение горючего по объему камеры сгорания в цилиндрах дизельного ДВС;
• предварительная фильтрация топлива перед подачей горючего в насосы системы питания и инжекторные форсунки;

Особенности устройства инжекторного двигателя

Для того чтобы грамотно эксплуатировать автомобиль, у которого имеется система питания бензинового двигателя с впрыском топлива, необходимо иметь представление о его работе. Особенно когда речь идет об отечественных автомобилях, инжекторной системе подачи топлива ВАЗ 2114 и других машин.

Без этого будет сложно самому понимать и устранять возможные неисправности машины. Усвоив особенности конструкции, принцип работы, устройство инжекторного двигателя можно разобраться в неисправности и даже устранить ее, не обращаясь на СТО.

Инжекторным двигателем управляет контроллер. В отечественных машинах его обычно размещают справа под приборной панелью. Задача этого прибора — непрерывно обрабатывать информацию о состоянии мотора и обеспечивать надежную работу его систем. Блок управления включает различные реле, форсунки, датчики.

С помощью встроенной системы диагностики происходит распознавание неполадки в двигателе, сигнализируя контрольной лампой, хранит коды диагностики неисправностей. Она располагает тремя запоминающими устройствами, позволяющими оперативно анализировать техническое состояние за разные периоды времени.

Принципиальной особенностью двигателя является наличие форсунок, которые обеспечивают дозированный впрыск топливовоздушной смеси во впускную трубу после получения команды от управляющего блока. При этом необходимый воздух подается при помощи дроссельного узла и регулятора холостого хода. Форсунки крепятся к рампе, которая установлена на впускной трубе.

Форсунка представляет собой электромеханический клапан, который при помощи пружины запирается иглой. Когда от блока управления подается на обмотку электромагнита форсунки импульс, игла поднимается, открывая сопло распылителя. Через него смесь подается во впускную трубу мотора. Форсунки требуют постоянного контроля. Малейшее их засорение может негативно сказаться на работе двигателя.

Также важной частью этого двигателя является нейтрализатор, который преобразует вредные компоненты отработанных газов

Подкачивающий насос

Подкачивающий насос поршневого типа предназначен для подачи топлива из топливного бака к топливному насосу.

Насос состоит из корпуса, в  котором располагается со штангой и толкателем. Поршень прижимается к штоку пружиной. В корпусе расположены впускной и нагнетательный клапаны. На корпусе  размещен также насос ручной подкачки топлива, который состоит из цилиндра, поршня, рукоятки, крышки цилиндра и прокладки для уплотнения полости цилиндра, когда насосом не пользуются.

При вращении валика топливного насоса кулачок, налегая на ролик толкателя, перемещает толкатель. Движение через шток передаётся поршню, который перемещаясь сжимает пружину. При этом в полости над поршнем топливо сжимается и  нагнетается через клапан в пространство под поршнем, где в это время создается разряжение. При обратном движении толкателя топливо, находящееся под поршнем, нагнетается в топливопровод, идущий к фильтру тонкой очистки, а в полость над поршнем поступает новая порция топлива.

Для заполнения системы питания топливом перед пуском и удаление из нее воздуха пользуются насосом ручной прокачки. Для прокачки топлива отворачивают рукоятку и перемещают поршень в цилиндре вверх – вниз. При этом топливо нагнетается через клапан в систему. После прокачки рукоятку наворачивают на крышку цилиндра. Поршень плотно прижимается к резиновой прокладке и запирает полость цилиндра.

Возможности современных топливных систем

Несмотря на сложности с ремонтом и дороговизной отдельных компонентов современных топливных систем, автопроизводители вынуждены внедрять эти разработки в свои модели по нескольким причин.

1. Во-первых, данные ТС способны обеспечивать приличную экономию топлива по сравнению с карбюраторными ДВС идентичного объема. При этом не жертвуется мощностью мотора, а в большинстве моделей наоборот наблюдается рост мощностных характеристик по сравнению с менее производительными модификациями, но с такими же объемами.
2. Во-вторых, современные топливные системы позволяют подстроить расход топлива под нагрузку на силовой агрегат.
3. В-третьих, благодаря снижению количества сжигаемого топлива автомобиль с большей вероятностью будет соответствовать высоким экологическим стандартам.
4. В-четвертых, использование электроники позволяет не просто подавать команды на исполнительные механизмы, а управлять целыми процессами, происходящими внутри силового агрегата. Механические устройства тоже достаточно эффективны, ведь карбюраторные машины до сих пор не вышли из обихода, но они не способны менять режимы подачи топлива.

Итак, как мы увидели, современные ТС позволяют не просто машине ехать, но и задействовать весь потенциал каждой капли топлива, доставляя водителю удовольствие от динамичной работы силового агрегата.

В завершение – небольшое видео о работе разных топливных систем:

Какие бывают виды впрыска в бензиновом и дизельном двигателе, чем отличаются и какой впрыск лучше

Последующая регулировка должна выполняться по такому алгоритму:

1. Довести рычаг управления регулятором до соприкосновения с болтом минимальных чисел оборотов холостого хода. При 450-500 оборотах в минуту установить винтом кулисы запас хода рейки, который равен 0,5-11 мм после полного отключения подачи.
2. Довести рычаг управления до полного соприкосновения с болтом максимального скоростного режима, установив данным болтом начало выброса рейки при количестве оборотов кулачкового вала насоса 1100 в минуту.
3. Довести рычаг управления регулятором до полного упора в болт максимального скоростного режима. При 1030 оборотах в минуту кулачкового вала расположить рейку так, чтобы она оказалась в отличном от крайнего выдвинутого положения на 13 ±0,2 мм; чтобы произвести такую регулировку, надо вращать регулировочный болт номинальной подачи, который расположен на рычаге регулятора.
4. Довести рычаг управления регулятором до полного упора в болт максимального скоростного режима. При 1030 + 10 оборотах кулачкового вала в минуту сделать подачу топлива для каждой секции насоса в границах 113-115 мм3/цикл (113-115 см3 за 1000 ходов плунжера либо 116-118 см3/мин).
5. Узнать, какова величина подачи при 80±10 оборотах кулачкового вала в минуту. Она должна умещаться в границе 220-240 мм3/цикл (220-240 см3 за 1000 ходов плунжера). Отрегулировать данные показатели можно с помощью винта, но только в сторону их увеличения. После регулирования винт кулисы нужно закрепить чеканкой, при этом выступ скобы кулисы, который ограничивает ее ход, не должен соприкасаться с винтом крепления крышки регулятора.
6. Для того, чтобы отрегулировать подачу пуска, нужно болтом регулировки номинальной подачи, который расположен на рычаге регулятора, при упоре рычага управления в болт максимального режима и количестве оборотов кулачкового вала насоса 1030+10 в минуту снова установить величину подачи секциям насоса в границе 113-115 мм3/цикл.
7. Развернуть рычаг управления до полного упора в болт ограничения максимального скоростного режима, установив данным болтом начало выброса рейки при количестве оборотов кулачкового вала насоса 1070 в минуту.
8. В том же положении рычага управления уточнить количество оборотов кулачкового вала насоса, которое должно соответствовать полному выключению подачи секциям насоса. Оно должно начинаться при количестве оборотов кулачкового вала в 1120-1150 в минуту.
9. Регулятор закрыть клапаном смотрового люка, установить винтом-ограничителем подачи топлива величину подачи секциями насоса при количестве оборотов кулачкового вала в минуту в границах 105 мм3/цикл (105 см3 за 1000 ходов плунжера). После нужно закрепить гайкой винт-ограничитель. При этом рычаг должен встать в упор к болту максимального скоростного режима.
10. Рычаг управления поворачиваем до полного соприкосновения с болтом минимальных чисел оборотов холостого хода. После чего отслеживаем и, при необходимости, регулируем количество оборотов полного автоматического выключения подачи топлива (количество оборотов кулачкового вала должно быть в границах 250 в минуту).
11. Скобой регулятора проверяем выключение подачи. Поворачивая скобу вниз на 45°, подача топлива из всех секций насоса должна прекратиться.
12. Закрепить автоматическую муфту опережения впрыска, закрутив гайку ее крепления моментом 10-12 кГм. Закручивание гайки крепления муфты нужно контролировать всегда, когда насос высокого давления убирается с двигателя.

При ослабевании стяжного винта конкретного зубчатого сектора размер подачи секцией уменьшается при повороте втулки налево, увеличивается при повороте направо. После регулирования нужно крепко закрутить все стяжные винты.

Количество оборотов полного выключения подачи можно отрегулировать, изменив расположение регулировочного винта двуплечего рычага. После нужно снова установить болтом ограничения максимального скоростного режима начало выбрасывания рейки (количество оборотов кулачкового вала 1070 в минуту) и проконтролировать количество оборотов полного выключения.

Вворачивая винт двуплечего рычага и восстанавливая начало выбрасывания рейки, добиваются уменьшения числа оборотов полного выключения подачи, а при вывертывании — увеличения.

Особенности системы питания дизеля автомобиля Урал

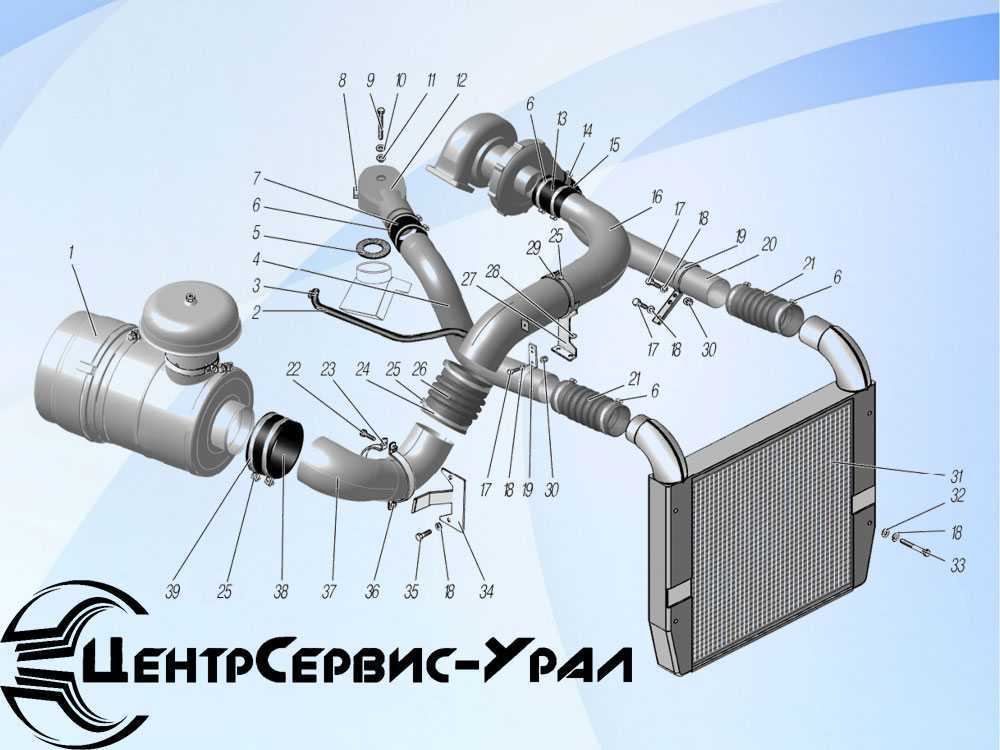

Система питания топливом предназначена для обеспечения запаса топлива на автомобиле, очистки и подачи его в цилиндры строго дозированными порциями в соответствии с порядком работы, скоростным и нагрузочным режимами работы двигателя. В систему питания также входят узлы очистки и подачи воздуха в цилиндры, привод управления подачей топлива.

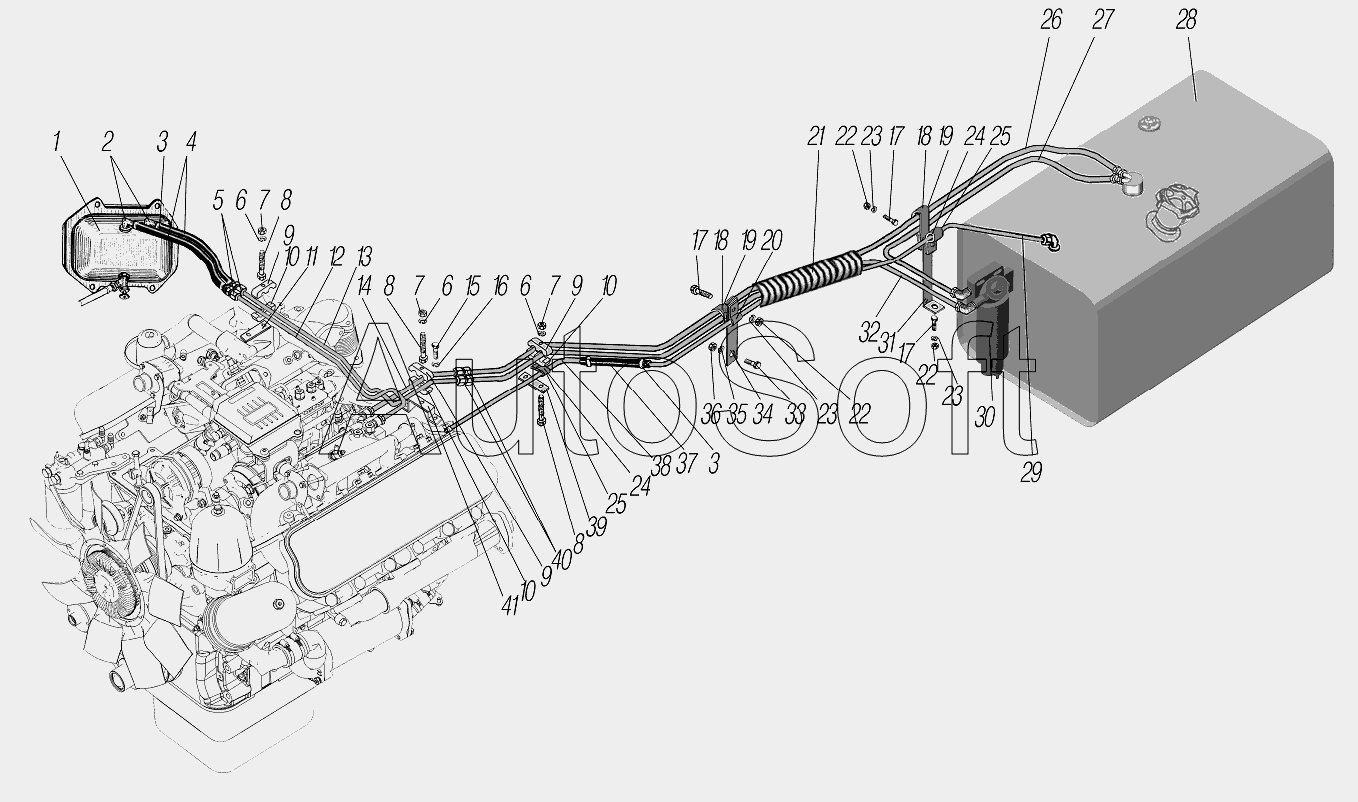

Схема системы питания топливом двигателя автомобилей Урал-4320 и -4420 показана на рис. 1. На автомобилях Урал-43202 и -44202 в системе питания топливом дополнительный топливный бак не устанавливается.

рис. 1

Основной топливный бак расположен за кабиной, с помощью хомутов и специальных кронштейнов он закреплен к левому лонжерону рамы.

Емкость основного топливного бака автомобилей Урал-4320 и -43202— 210 л, а автомобилей Урал-4420 и — 44202—300 л.

Дополнительный топливный бак емкостью 60 л на автомобилях Урал-4320 и -4420 закреплен хомутами к основанию держателя запасного колеса.

В случае неисправности (течь топлива) топливные баки снять с автомобиля и отремонтировать. Перед снятием из топливных баков слить остаток топлива, отсоединить топливные трубки, а на автомобилях Урал-4320 и -4420 дополнительно отсоединить трубки системы герметизации. На основном топливном баке отсоединить наконечник провода от датчика уровня топлива.

Для снятия основного и дополнительного топливных баков отвернуть гайки наконечников хомутов. При отворачивании гаек наконечники удерживать от проворачивания разводным ключом. Основной топливный бак снимать удобнее, если снят угольник кронштейнов. Перед ремонтом топливный бак промыть снаружи и внутри 5%-ым раствором каустической соды с последующей промывкой горячей водой до полного удаления следов топлива.

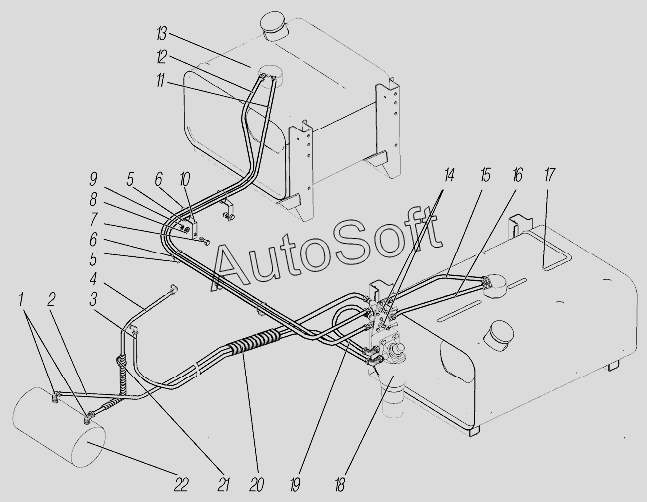

рис. 2

Трещины, пробоины стенок топливных баков ремонтировать пайкой или сваркой. Крупные пробоины устранить наложением заплат из листовой стали. Заплата должна перекрывать края пробоины на 20—25 мм. Места пайки или сварки тщательно очистить напильником, шабером, металлической щеткой или наждачной бумагой от краски, ржавчины и грязи. До и после ремонта топливный бак проверить давлением воздуха 0,3 кгс/см2 с погружением проверяемого участка в воду.

Насос высокого давления с непрерывной подачей топлива

Для создания давления впры­ска до 12 МПа (в системах прямого впрыска топлива 1-го поколения), система подачи топлива бензино­вых двигателей использует насос высокого давления с непрерывной по­дачей топлива. Он представляет собой радиально-поршневой насос с тремя подающими цилиндрами, расположенными по окружности со смещением 120° (см. рис. «Насос высокого давления с непрерывной подачей топлива для систем прямого впуска 1-го поколения» ).

На приводном вале насоса, приводимом во вращение от распределительного вала, установ­лен эксцентриковый кулачок. Он преобразует вращательное движение вала в радиальное перемещение плунжеров насоса. Приводная часть насоса работает в бензине, служащем для охлаждения и смазки.

Топливо, нагнетаемое электроприводным топливным насосом, поступает в насос высо­кого давления через впускной канал. В плунже­рах насоса имеются поперечные и продольные каналы, через которые топливо поступает в вытеснительные камеры трех цилиндров. Во время перемещения плунжера из верхней мерт­вой точки в нижнюю мертвую точку топливо всасывается через впускной клапан. Во время хода подачи, при перемещении плунжера из нижней мертвой точки в верхнюю мертвую точку топливо сжимается и через выпускной клапан подается в область высокого давления. Производительность насоса высокого дав­ления с непрерывной подачей топлива про­порциональна его скорости вращения.

Три цилиндра насоса, смещены относительно друг друга на 120° для обеспечения перекрытия и, следовательно, непрерывной подачи топлива. Это позволяет свести к минимуму пульсации давления. Благодаря этому, по сравнению с системами с регулированием подачи с одно­плунжерными насосами, к соединениям и то­пливопроводам предъявляются менее строгие требования. Кроме того, в данном случае от­сутствует необходимость в демпфере пульса­ций давления. К недостаткам можно отнести тот факт, что при непрерывной подаче топлива с высоким давлением имеют место более вы­сокие потери мощности по сравнению с систе­мами с регулируемой подачей.

Когда насос работает при постоянном давлении в топливной рампе или при частичной нагрузке двигателя, давление избыточного топлива снижается до уровня давления на впуске клапаном регулирования давления, установлен­ном на топливной рампе, и возвращается на сто­рону впуска насоса высокого давления. Уровень давления в контуре высокого давления регули­руется блоком управления двигателем, управ­ляющим клапаном регулирования давления.

Клапан регулирования давления

Клапан регулирования давления представляет собой пропорциональный регу­лирующий клапан, закрытый при отсутствии электрического тока и управляемый широтномодулированным импульсным сигналом. Во время работы при подаче питания на катушку клапана возникает электромагнитная сила. Преодолевая усилие пружины, она подни­мает шарик клапана из седла, тем самым изме­няя проходной сечение клапана.

Клапан регули­рования давления обеспечивает регулирование давления в топливной рампе в функции коэф­фициента заполнения импульсов. Избыточное топливо, подаваемое насосом высокого давле­ния, возвращается в контур низкого давления.

Пружина клапана выполняет функцию ограничения давления в целях защиты ком­понентов от чрезмерно высокого давления в топливной рампе, например, в случае сбоя в системе управления клапаном.

В случае выхода из строя одного или бо­лее цилиндров насоса, возможна работа на исправных цилиндрах или от электроприводного топливного насоса при давлении, рав­ном давлению на впуске.

Нормальная работа топливной системы, условия

Что бы топливная система дизельного двигателя, включающая в себя аппаратуру и механизмы, работала стабильно, необходимо выполнение определённых требований:

В камере сгорания должна быть обеспечена высокая температура и давление;
Топливо и воздух, смешиваясь, должны создавать определённую пропорцию;
Вращение коленчатого вала с определённой частотой должно соответствовать углу опережения впрыска топлива;
Параметры воздушного заряда должны соответствовать наиболее оптимальному состоянию

Это требование очень важно, поскольку при попадании топлива в неподготовленную среду работа установки будет сильно осложнена. Параметры, оказывающие сильное влияние на процесс следующие: компрессия, температура головки поршня, количество и пропорция воздуха в камере сгорания.

Что касается степени сжатия, её параметры существенно отличаются от параметров бензинового мотора. В бензиновых силовых установках она имеет значение на уровне 10, тогда как в дизельных агрегатах может быть 20 и выше. Это обусловлено тем, большая степень сжатия позволяет создать большую температуру камеры сгорания, что значительно облегчает воспламенение топливовоздушной смеси и запуск силовой установки.

Технические характеристики двигателя

Производство	«Автодизель» Ярославский моторный завод
Марка двигателя	236
Годы выпуска	1962-н.в.
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	V-образный
Количество цилиндров	6
Клапанов на цилиндр	2
Ход поршня, (мм)	140
Диаметр цилиндра, (мм)	130
Степень сжатия	16.5
Объем двигателя, (куб.см.)	11150
Мощность двигателя, (л.с./об.мин)	250/2000
Макс. крутящий момент, (Нм/об.мин)	1078/1100-1300
Экологические нормы	Евро 0 Евро 1 Евро 2
Турбокомпрессор	ТКР 90
Масса двигателя, (кг.)	890 (ЯМЗ-236М2) 950 (турбо)
Средний расход топлива при скорости 60 км/ч, л/100 км (при установке на автомобиль УРАЛ 4320)	35
Расход масла, % к расходу топлива, до	0.5 0.2 (Евро 2)
Рекомендуемое моторное масло: – для лета – для зимы (при t менее +5° С)	М-10-Г2к М-8-Г2к
Объем моторного масла в двигателе, (л.)	21 (атмосферный) 24 (турбированный)
Периодичность замены масла, (моточасов)	500 1000 (Евро-2)
Габаритные размеры, (мм): — длина — ширина — высота	(ЯМЗ-236Б) 1276 1045 1100
Ресурс двигателя — заявлено заводом — на практике (в среднем)	8000+ моточасов 800 т.км.
Применимость ЯМЗ-236	Скачать таблицу

Состав и функции системы подачи топлива

• транспортировка топлива, его фильтрация и создание давления в системе — осуществляется механическими и гидравлическими устройствами;
• расчет количества и момента впрыска топлива, а также его распределения по цилиндрам осуществляется электронными приборами.

В систему электроснабжения входят следующие элементы:

• Бак — герметичная емкость для хранения топлива.
• Трубы (прямая и обратная) — трубы и шланги, по которым транспортируется топливо.
• Фильтры (грубая и тонкая) — чистые от механических примесей.
• Регулятор давления — нужен для поддержания определенного уровня давления.
• Насос обычно представляет собой погружной насос с приводом от электродвигателя.
• Топливный насос высокого давления — для систем непосредственного впрыска (дизельные двигатели).
• Топливные форсунки.

Схема электрооборудования УРАЛ 4320

Схема электрооборудования УРАЛ 4320 однопроводная, где отрицательный потенциал источника напряжения оборудования и приборов соединен с «массой» автомобиля. Отрицательный вывод аккумуляторной батареи соединяется с «массой» УРАЛ 4320 дистанционным выключателем. Ниже приведена схема электрооборудования УРАЛ 4320 в высоком разрешении.

Схема электрооборудования УРАЛ 4320

На схеме электрооборудования УРАЛ 4320 соединения между проводами и приборами осуществлены с помощью штекеров и разъемов. Для удобства расцветка проводов на схеме электрооборудования УРАЛ 4320 представлена в цветном варианте.
