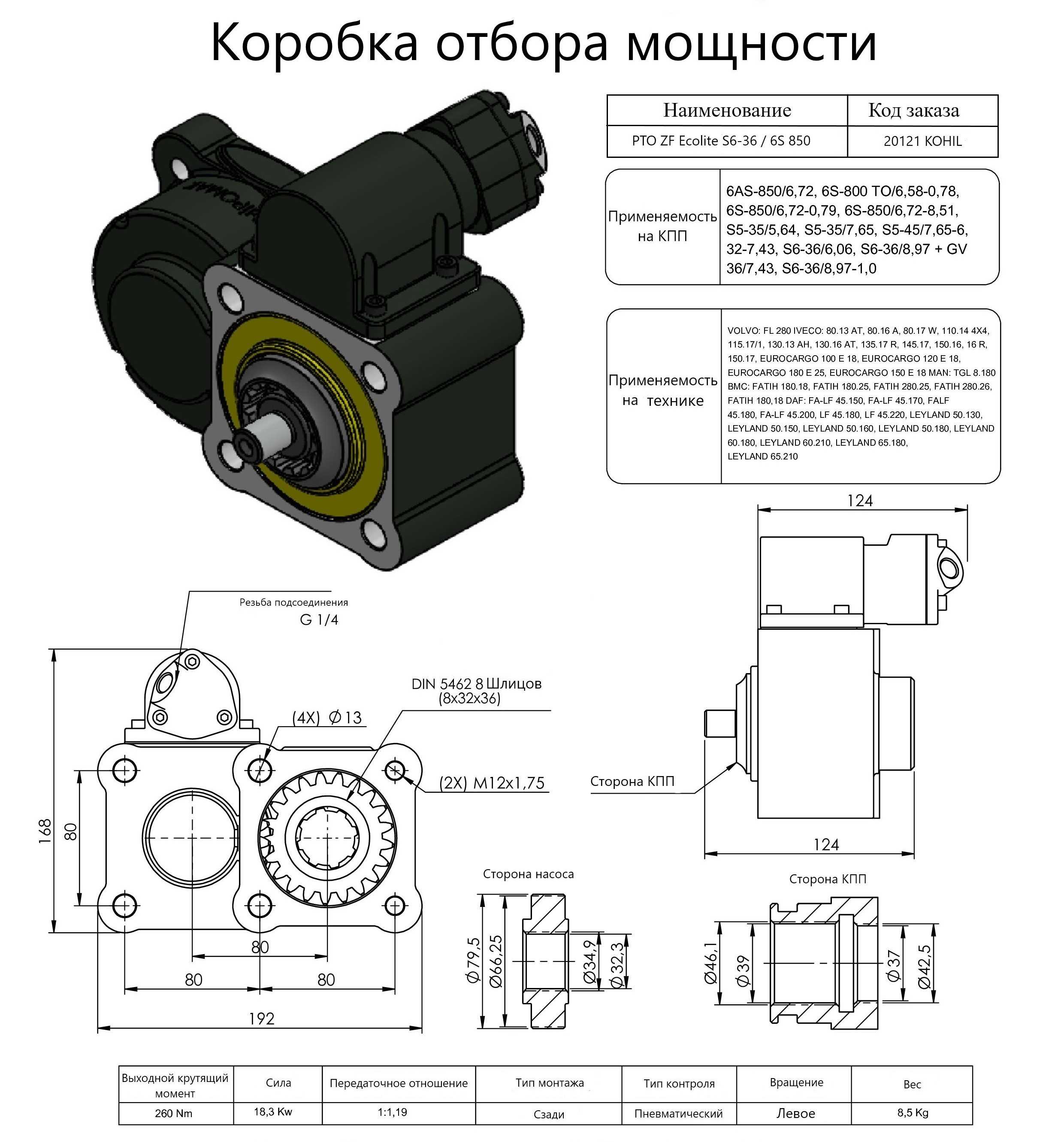

Коробка отбора мощности: назначение, виды, устройство и принцип работы

Итак, сразу отметим, что коробка отбора мощности или КОМ (в отличие от допкоробок, раздаток или делителей) не является обязательным устройством в конструкции КПП, шасси и других узлов автомобиля.

Получается, КОМ никак не влияет на ходовые качества транспортного средства и не участвует в процессах передачи мощности от ДВС на колеса авто. Другими словами, это не элемент трансмиссии самого автомобиля в буквальном смысле слова.

При этом главной задачей данной коробки является отбор мощности у двигателя для того, чтобы обеспечить возможность работы другого дополнительного оборудования. Если просто, КОМ передает крутящий момент ДВС на привод допоборудования.

Как правило, данное устройство на территории РФ и стран СНГ часто ассоциируется с автомобилями КАМАЗ (коробка отбора мощности КАМАЗ), МАЗ и т.д. Причина — КОМ обычно используется на данных машинах, которые, в свою очередь, активно применяются в качестве спецтехники во всевозможных сферах деятельности (строительство, грузоперевозки, коммунальное хозяйство и т.д.).

Если иначе, КОМ является отдельным агрегатом, который передает момент от мотора на разные устройства (насосы, лебедки, компрессоры и т.д.). Коробка может отнимать до 40% мощности ДВС. При этом принцип  работы коробки отбора мощности  всегда один и тот же.

Единственное, узел может быть размещен в разных местах. Например, коробка отбора мощности на КамАЗ 4310 стоит на раздатке (раздаточной коробке), тогда как в других вариантах КОМ ставится на саму КПП автомобиля.

Также с учетом наличия того или иного комплекса оборудования, на машине может стоять 2 или даже 3 коробки отбора мощности разных типов.

Сами коробки отличаются друг от друга:

• по количеству ступеней и передаточному отношению;
• по числу валов и их расположению;
• по наличию или отсутствию реверса (вращение как вперед, так и назад);
• по типу привода управления КОМ;

Еще следует отметить, что коробки данного типа бывают как с редуктором, так и без него. Что касается самого устройства коробки отбора мощности, данный агрегат можно условно сравнить с устройством обычной МКПП на автомобилях.

Простыми словами, имеется ведущий вал с шестерней, которая при включении  КОМ входит в зацепление с другой  (ведомой) шестерней. Благодаря этому происходи преобразование крутящего момента, после чего крутящий момент передается  дальше на привод дополнительных  агрегатов или механизмов.

Также КОМ делятся на зависимые и независимые. Первые фактически интегрированы в КПП, имеют меньший вес, не расходуют лишнюю мощность, однако есть и минусы. Прежде всего, включать такую коробку можно только тогда, когда сцепление автомобиля выключено. Также запрещено включать зависимую КОМ при движении ТС.

Независимая коробка отбора мощности может быть установлена на машины с любыми типами ДВС и КПП, а также их можно задействовать без выключения сцепления (как на неподвижной технике, так и в движении). Также система включения коробки отбора мощности может быть как механической или электропневматической, так и гидравлической.

Включение коробки мощности обычно происходит из кабины водителя или снаружи. В КОМ с механическим включением перемещение штока осуществляется рычагом. Кстати, если установлена система с пневмовключением, тогда в устройстве присутствует камера, куда из пневматической системы авто происходит подача воздуха.

Воздух сжимает возвратную пружину диафрагмой, что приводит к перемещению штока с вилкой включения ведомой шестерни КОМ.  Так происходит зацепление ведомой и промежуточной шестерни коробки отбора мощности. После того, как воздух будет выпущен из пневмокамеры, шток  вернется в начальное положение, то есть ведомая шестерня выйдет из зацепления и дальше вращения не последует.

Схема включения ком КАМАЗ | КАМАЗ

КПП на автомобиле камаз (схема переключения) для подписчиков

Обзор салона и органов управления КАМАЗ 65221 )))

Самосвал Камаз 55111 подъем кузова

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

Кабина КАМАЗ 43118 ( часть 2 )

Коробка передач ZF на камазе 6520 . Расположение и переключение передач.

коробка отбора мощности

Проводка на КАМАЗе. Часть 2. В кабине.

Переключение раздатки камаза 4310

Будни Камазистов : Делаем музыку , преобразователь напряжения с 24 на 12 вольт….

Также смотрите:

• Переделка бортовых КАМАЗов в самосвал
• Шнекоротор на базе КАМАЗа
• Замена масла в редукторе заднего моста КАМАЗ
• Кабина для КАМАЗа элекон
• Блок двигателя КАМАЗ 4310
• Бумажная модель КАМАЗа 54115
• Каковы габариты КАМАЗа
• Помпа на трактор КАМАЗ
• КАМАЗ 20 тонники самосвалы
• Мой КАМАЗ идет хоть гололед
• Пищевые цистерны КАМАЗ
• Переделка бортовой на самосвал КАМАЗ
• Почти 200 человек ликвидируют последствия аварии поезда и КАМАЗа
• КАМАЗы для етс2
• Тосол КАМАЗ объем

Коробка отбора мощности: назначение, виды, устройство и принцип работы

Итак, сразу отметим, что коробка отбора мощности или КОМ (в отличие от допкоробок, раздаток или делителей) не является обязательным устройством в конструкции КПП, шасси и других узлов автомобиля.

Получается, КОМ никак не влияет на ходовые качества транспортного средства и не участвует в процессах передачи мощности от ДВС на колеса авто. Другими словами, это не элемент трансмиссии самого автомобиля в буквальном смысле слова.

При этом главной задачей данной коробки является отбор мощности у двигателя для того, чтобы обеспечить возможность работы другого дополнительного оборудования. Если просто, КОМ передает крутящий момент ДВС на привод допоборудования.

Как правило, данное устройство на территории РФ и стран СНГ часто ассоциируется с автомобилями КАМАЗ (коробка отбора мощности КАМАЗ), МАЗ и т.д. Причина — КОМ обычно используется на данных машинах, которые, в свою очередь, активно применяются в качестве спецтехники во всевозможных сферах деятельности (строительство, грузоперевозки, коммунальное хозяйство и т.д.).

Если иначе, КОМ является отдельным агрегатом, который передает момент от мотора на разные устройства (насосы, лебедки, компрессоры и т.д.). Коробка может отнимать до 40% мощности ДВС. При этом принцип работы коробки отбора мощности всегда один и тот же.

Единственное, узел может быть размещен в разных местах. Например, коробка отбора мощности на КамАЗ 4310 стоит на раздатке (раздаточной коробке), тогда как в других вариантах КОМ ставится на саму КПП автомобиля.

Также с учетом наличия того или иного комплекса оборудования, на машине может стоять 2 или даже 3 коробки отбора мощности разных типов.

Сами коробки отличаются друг от друга:

• по количеству ступеней и передаточному отношению;
• по числу валов и их расположению;
• по наличию или отсутствию реверса (вращение как вперед, так и назад);
• по типу привода управления КОМ;

Еще следует отметить, что коробки данного типа бывают как с редуктором, так и без него. Что касается самого устройства коробки отбора мощности, данный агрегат можно условно сравнить с устройством обычной МКПП на автомобилях.

Простыми словами, имеется ведущий вал с шестерней, которая при включении КОМ входит в зацепление с другой (ведомой) шестерней. Благодаря этому происходи преобразование крутящего момента, после чего крутящий момент передается дальше на привод дополнительных агрегатов или механизмов.

Также КОМ делятся на зависимые и независимые. Первые фактически интегрированы в КПП, имеют меньший вес, не расходуют лишнюю мощность, однако есть и минусы. Прежде всего, включать такую коробку можно только тогда, когда сцепление автомобиля выключено. Также запрещено включать зависимую КОМ при движении ТС.

Независимая коробка отбора мощности может быть установлена на машины с любыми типами ДВС и КПП, а также их можно задействовать без выключения сцепления (как на неподвижной технике, так и в движении). Также система включения коробки отбора мощности может быть как механической или электропневматической, так и гидравлической.

Включение коробки мощности обычно происходит из кабины водителя или снаружи. В КОМ с механическим включением перемещение штока осуществляется рычагом. Кстати, если установлена система с пневмовключением, тогда в устройстве присутствует камера, куда из пневматической системы авто происходит подача воздуха.

Воздух сжимает возвратную пружину диафрагмой, что приводит к перемещению штока с вилкой включения ведомой шестерни КОМ. Так происходит зацепление ведомой и промежуточной шестерни коробки отбора мощности. После того, как воздух будет выпущен из пневмокамеры, шток вернется в начальное положение, то есть ведомая шестерня выйдет из зацепления и дальше вращения не последует.

Основные неисправности раздаточных коробок и их причины

Раздаточная коробка является механическим устройством, которое, как и другие механизмы может иметь определённый срок службы, где в период эксплуатации возникают некоторые неисправности. Существует несколько факторов, которые влияют на продолжительность работоспособности РК.

1. Конструктивное исполнение.
2. Устройство полного привода.
3. Режим эксплуатации.
4. Техническое обслуживание в указанные сроки.

К часто встречающимся основным неисправностям можно отнести следующие.

• Стуки, гул, вой — последствия износа шестерней и подшипников.
• Сильная вибрация в раздаточной коробке. Может возникать особенно в движении вследствие износа подшипников.
• Подтекание или течь масла. Обычно из-за нарушения герметичности сальников или вследствие других нарушений герметичности стыков в корпусе.
• Сложность во включении или самопроизвольное отключение коробки — износ зубьев шестеренок или муфты, неправильная регулировка.
• Дефект шестерёнок, муфт, фиксаторов. Требуется ремонт, разборка коробки, замена изношенных частей.
• Растяжение цепи коробки в последствии износа.
• При движении возникают рывки, сбои при работе коробки изи сильного растяжения цепи.
• Перегрев или быстрый нагрев муфты с запахом гари масла, резины изи износа сервопривода, фрикционной муфты.
• Возникает неустойчивость работы при нагрузках, поворотах.
• Электронное управление не работает иза выход из строя электромагнита, нет цепи питания, нарушено крепление проводки.

Зависимые коробки

Здесь речь идёт о зависимости от сцепления. Подобные устройства обычно располагаются на транспортных средствах, оснащённых механическими коробками передач. Такие системы актуально применять в случае, когда навесное дополнительное оборудование не нужно включать на ходу, то есть во время движения транспортного средства.

Зависимые коробки обладают несколькими основными преимуществами:

• они имеют небольшой вес, что упрощает работу с ними при ремонте и обслуживании;
• сам ремонт не вызывает никаких сложностей при наличии определённого уровня знаний;
• если коробка находится в выключенном состоянии, такие КОМ дополнительно не нагружают двигатель;
• конструкция достаточно простая и надёжная;
• они обладают длительным сроком службы;
• требования в плане технического обслуживания минимальные;
• высокий уровень безопасности, поскольку коробка отбора не может самопроизвольно включиться в работу на ходу.

Монтируются зависимые коробки предельно просто. Для этого предусмотрено специально отведённое место. Предварительно демонтируется лючок. Если расположение будет верхним, дополнительно в схеме используется насос.

С демонтажными работами также всё просто. В случае снятия на работу основной КПП это никак не повлияет.

Регулировка механизма подъема

Где первый цилиндр на камазе

Нужно периодически проверять состояние и правильность регулировки клапана, ограничивающего подъем платформы. Проверяется надежность крепления клапана к кронштейну поперечины надрамника. Винт регулировки должен иметь контргайку и быть застопорен. Не допустимо искривление штока в клапане, утечка масла из-под уплотнителя штока, а так же недопустимы течи по резьбе трубопроводов. При грамотно отрегулированном максимальном угле подъема камазовской платформы, её стопорные пальцы должны проходить свободно в отверстия, сделанные в кронштейнах надрамника. Не допустима эксплуатация самосвала с нарушением регулировки угла подъема кузова.

Схема подъемного механизма кузова и его регулировки

Чтобы отрегулировать угол подъема платформы самосвала, необходимо сначала отвернуть контргайку с регулировочного винта. Затем, нужно ввернуть до отказа регулировочный винт внутрь штока. Платформу поднимаете до положения, в котором её стопорные пальцы свободно войдут в отверстия на кронштейнах надрамника, в этом положении, застопорите платформу стопорящими пальцами. Выкрутите из штока клапана регулировочный винт до упора его в корпус гидравлического цилиндра и затем, застопорите контргайкой. После этого, растопыриваете платформу, опускаете её и снова поднимаете

Важно убедиться, что подъем останавливается, как только совпадают оси пальцев с отверстиями в кронштейнах надрамников. Если не поднимается кузов камаза, тогда своими руками проверьте, правильность ваших действий по подъему платформы, состояние гидравлических и пневматических магистралей, наличие и уровень масла в баке, исправность масляного и пневматического насоса и всех переключателей, а так же работу КОМ и наличие питания в сети

Преимущества нашей организации

специализируется на предоставлении нашим клиентам качественных запчастей, различных товаров и организации сервисной поддержки. Лучшие мастера Краснодара обеспечат точную диагностику, профилактические действия и, при необходимости, ремонт вышедших из строя механизмов. Обращаясь в нашу организацию, вы получаете следующее:

1. Оперативная реакция менеджеров на каждую заявку или звонок.
2. Высококвалифицированная помощь специалистов.
3. Гарантия качества
4. Рекомендации по правильному уходу за разными установками и деталями.
5. Низкие цены на широкий спектр услуг.

Вы всегда можете ознакомиться с возможностями компании на официальном сайте kropkuzov.ru.

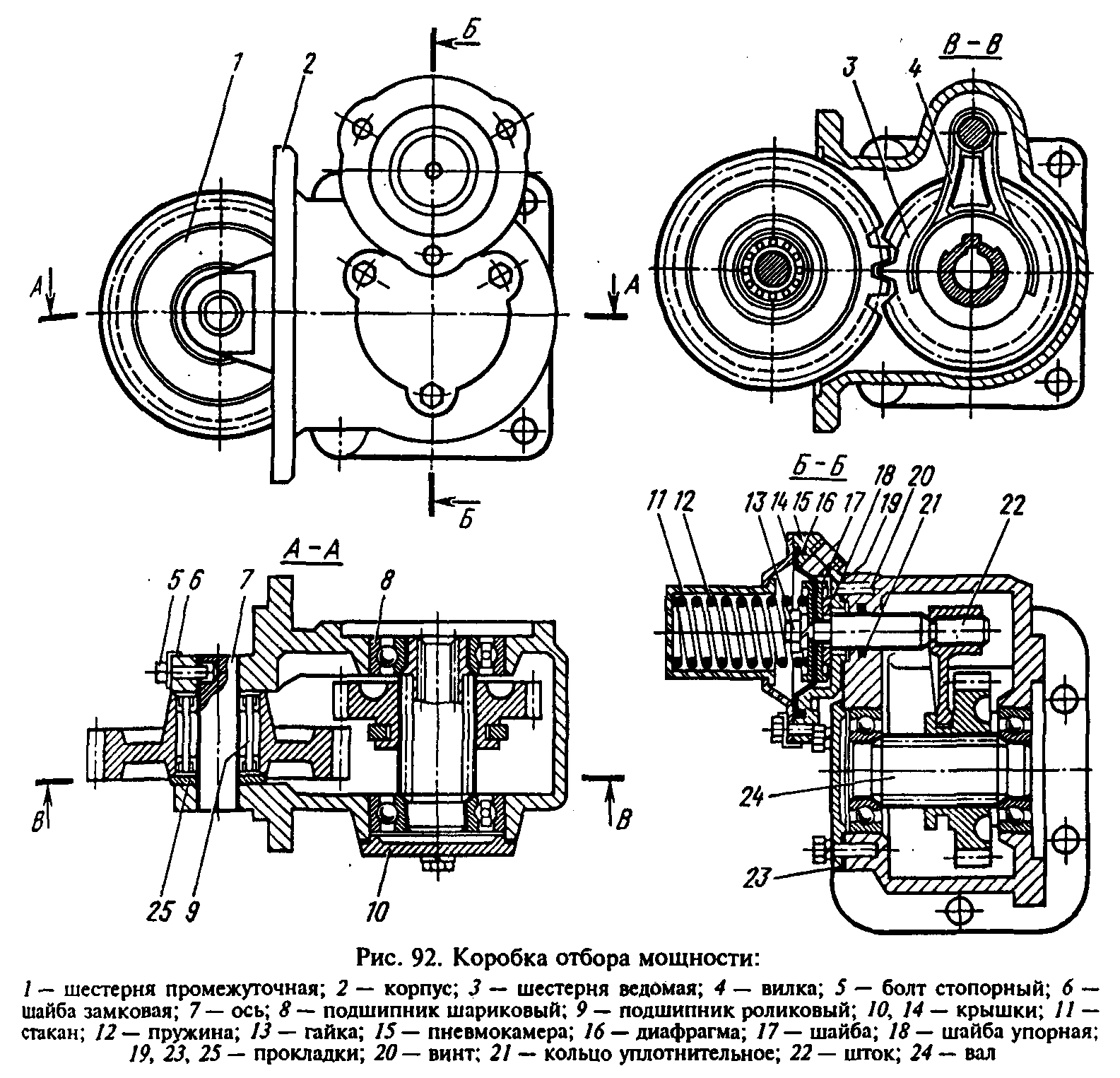

Ремонт коробки отбора мощности

Коробку отбора мощности снимают с автомобиля вместе с коробкой передач.

Разборку коробки отбора мощности необходимо выполнить в следующем порядке.

1. Отсоединить нижний конец рычага 1 управления от штока 4 (см. рис.1).

2. Снять ось рычага управления и рычаг, выпрессовать втулку из отверстия рычага

3. Выпрессовать штифт крепления оси 13 ведущей шестерни, выпрессовать ось, снять ведущую шестерню 12 и опорные шайбы, вынуть подшипники ведущей шестерни.

4. Снять шпонку с ведомого вала 9.

5. Снять переднюю крышку 3 и прокладку.

6. Выпрессовать из крышки сальник ведомого вала.

7. Снять заднюю крышку 8 подшипников.

8. Вынуть промежуточный вал 11, выпрессовать передний и задний подшипники блока шестерен промежуточного вала. Раскернить и отвернуть гайку ведомого вала, вынуть ведомый вал и блок шестерен, выпрессовать задний и передний подшипники ведомого вала.

9. Выбить заглушку люка картера.

10. Снять заглушку отверстия под фиксатор.

11. Снять защитный колпак штока.

12. Вынуть шток 4. вилку 7, фиксатор, пружину, вывернуть гайку штока, снять кольцо, шайбу и сальник.

Сборка. Перед сборкой все детали коробки отбора мощности смазать маслом, заливаемым в узел. Резьбовую часть болтов перед постановкой смазать краской. При сборке пользоваться только новыми прокладками и сальниками.

Коробку отбора мощности собирают в последовательности, обратной разборке с учетом следующих указаний.

Подобрать по шлицам ведомого вала скользящий блок шестерен. Подбор должен обеспечить отсутствие ощутимого углового люфта при свободном скольжении блока по валу. Угловой люфт на шлицах не должен превышать 0,08 мм при проверке на радиусе начальной окружности венца с числом зубьев, равным 24.

Завести во внутреннюю полость картера скользящий блок шестерен так, чтобы зубчатый венец с прямыми зубьями располагался со стороны отверстия под фиксатор, а вилка включения передач вошла в канавку блока шестерен.

Задние подшипники промежуточного и ведомого валов устанавливать заподлицо с плоскостью картера.

Внутренние кольца шариковых подшипников ведомого и промежуточного валов запрессовать до упора в торцы буртов на валах. При этом между торцами буртов и колец щуп 003 мм не должен проходить.

Завернутую до отказа гайку крепления подшипника ведомого вала закернить в паз вала.

После установки на шток резинового сальника, металлической шайбы и войлочного кольца завернуть гайку сальника до тугого вращения.

Перед постановкой смазать рабочую поверхность сальника ведомого вала.

Запрессовать сальник в переднюю крышку заподлицо с наружным торцом крышки.

Поставить на пасту СК-ОЦБ заглушку в выточку картера.

Запрессовать в отверстие под фиксаторный шарик заподлицо со стенкой картера заглушку штока.

Запрессовать ось ведущей шестерни в картер заподлицо с плоскостью бобышки. Совместить отверстие в оси и бобышке картера. Перед постановкой оси отверстия в картере смазать пастой СК-ОЦБ. Запрессовать штифт крепления оси заподлицо с торцом бобышки.

Запрессовать втулку в отверстие рычага управления коробкой отбора мощности до упора торца втулки в наружный торец рычага.

Собранную коробку отбора мощности поставить на стенд и испытать без нагрузки на шум, течь масла и легкость переключения.

Перед испытанием коробку отбора мощности заправить веретенным маслом.

Это интересно: Значение кодов ошибок компьютерной диагностики грузовиков камаз евро-4: что необходимо знать

Коробка дополнительного отбора мощности

Отбор мощности производится от первичного вала раздаточной коробки через подвижную муфту 2 (рис. 4) и предназначен для привода лебедки.

Работа коробки дополнительного отбора мощности возможна при нейтральном положении муфты переключения передач раздаточной коробки.

Для смазки подшипников шестерен и валов в коробке дополнительного отбора мощности установлен плунжерный насос.

Насос состоит из поршня 17 с нагнетательным клапаном 18, предохранительного клапана 20 и корпуса 22.

Поршень с шатуном установлен на эксцентрике вала 3 и при его вращении поступательно перемещается.

Для предот­вращения чрезмерного давления с увеличением частоты вращения всасывающий клапан выполнен дифференциального типа с цилиндрической пружиной.

Масло забирается через трубку,1 соединенную с масляной ванной раздаточной коробки, и из насоса поступает к подшипникам шестерен через каналы, выполненные в валу 3 и в первичном валу раздаточной коробки.

Часть масла проникает через зазоры и смазывает подшипники валов.

Для обеспечения дистанционного включения коробки дополнительного отбора мощности в кабине, справа от водителя на нижней кромке панели приборов, на кронштейне установлен кран управления.

При выключенной коробке дополнительного отбора мощности рычаг 8 (см. рис. 3) находится в верхнем положении, шток 7 — в правом положении.

Клапан под действием своей пружины поджат к седлу 4 и воздух через кран не поступает.

При перемещении рукоятки в нижнее положение шток 7 перемещается в крайнее левое положение, давит на клапан и отодвигает его от седла.

Сжатый воздух поступает в камеру включения и включает коробку дополнительного отбора мощности, сжимая пружину 8 (см. рис. 4).

При выключении коробки дополнительного отбора мощности рычаг крана переводится в верхнее положение.

Шток под действием пружины перемещается в крайнее переднее положение, отрываясь при этом от клапана.

Через отверстие в штоке камера включения коробки сообщается с атмосферой, воздух из камеры выпускается, и пружина выключает коробку.

Одновременно с выпуском воздуха в атмосферу клапан под действием пружины прижимается к седлу и разобщает входное и выходное отверстия крана.

Рычаг крана управления фиксируется в выключенном положении винтом, установленным на кронштейне крана.

При длительной работе коробки дополнительного отбора мощности не должно наблюдаться повышенного нагрева подшипников первичного вала раздаточной коробки и вала отбора мощности.

Повышенный нагрев свидетельствует о неисправности в масляном насосе.

Исправность насоса проверяйте вдвоем.

Для проверки работы насоса:

• — затяните до отказа рычаг стояночного тормоза;
• — установите в нейтральное положение рычаг включения передач раздаточной коробки;
• — отключите лебедку, для чего рычаг на правом лонжероне рамы опустите вниз;
• — выверните заглушку 19 в корпусе насоса;
• — пустите двигатель, включите коробку дополнительного отбора мощности и одну из передач в коробке передач;
• — определите исправность насоса, закрыв отверстие под заглушку пальцем.

При исправном насосе ощущается пульсация масла в отверстии под заглушку.

Работать при неисправном насосе запрещается.

Современный взгляд

Чтобы понять, что именно приобрести для своего железного коня, лучше всего определить, по какому типу дорог и в какую погоду он будет ездить. Также стоит учитывать, на какой сезон приобретаются колеса — летний или зимний.

Такие колеса имеют несколько преимуществ. Первое и самое очевидное из них — это привлекательный внешний вид. Действительно, технология изготовления такова, что в этом случае можно добиться достаточно сложных, объемных орнаментов и узоров, а также более непростой фактуры. Кроме того, цветовая гамма литых разновидностей весьма богата, что позволяет придать своему автомобилю более современный внешний вид и сделать его действительно лучше.

Особенно интересна технология изготовления литых моделей и способ их формовки. На самом деле метод, по которому производится изготовление, логично вытекает из названия данной разновидности. Так, металл заранее нагревается и плавится, что позволяет получить равномерную, жидкую и густую эмульсию. Эту эмульсию заливают в заготовленную форму, где металл остывает и твердеет.

Когда деталь уже принимает необходимый внешний вид, железо подвергается обработке и шлифовке, где убираются мелкие дефекты и внешние недочеты. Затем производятся грунтовка и покраска, которые не позволят появляться коррозии и следам разрушения металла.

Распространённые неисправности, возникающие при эксплуатации ВОМ

• Достаточно распространённая проблема при эксплуатации ВОМ «МТЗ-82» – это заедание рычага управления вала, либо трудное, с значительным усилием, управление поводком муфты. Это происходит вследствие неисправности механизма усиления (стакан пружины), или износа кулачковой муфты.
• Посторонние шумы, которые идут по нарастающей, вместе с увеличением передаваемого крутящего момента, а также следы смазки на задней крышке говорят о значительном износе шлицов вала, деталей планетарного редуктора, а возможно — потере эластичности или разрушении манжет.
• Если вал отбора мощности работает непривычно шумно и рывками, то, скорее всего, в негодность пришли шлицевые соединения. Либо сработались (сточились) зубья у центральной шестерни. В этом случае вал выпрессовывается и оценивается состояние шестерни. Потребуется отсоединить задний мост и кулачковую муфту. Если визуальный осмотр показывает значительные зазоры, либо шестерня перемещается совершенно свободно, то ВОМу требуется серьёзный ремонт. После замены вал монтируется на место, и обязательно производится его регулировка.
• Когда трактор «МТЗ-82» не выдаёт требуемой максимальной мощности при работе с навесным оборудованием, то причина этого кроется в ленточных тормозах. Им требуется соответствующая регулировка, либо полная замена. В случаях, когда регулировка не помогает избавиться от такой проблемы, есть необходимость в демонтаже ВОМа с трактора и контроле толщины лент тормозов. Когда толщина уменьшилась до 2,5 миллиметров и ниже, эти изношенные ленты заменяются на новые.
• Хвостовик ВОМа перемещается слишком свободно. Этот признак означает, что натяжение фиксирующей гайки ослабло. Вал отбора мощности требуется снять с трактора «МТЗ-82». Фиксирующую гайку нужно затянуть до упора. И, если есть такая возможность, восстановить резьбу, или «нарезать новую».
• Визуальный осмотр выявляет значительные масляные подтёки на крышке вала отбра мощности. Это обычный признак износа манжеты или прокладки. В подобных случаях ВОМ трактора «МТЗ-82» нужно демонтировать и произвести замену прокладки между крышкой ВОМа и между задним мостом. Если протечка происходит со стороны хвостовика, то надо снимать кольцо стопора, выпрессовывать вал и заменять манжеты.

Во всех случаях, когда для исправления неисправностей вал отбора мощности требуется отделить от трактора, для этого вначале необходимо отвернуть болты креплений задней крышки, а затем ВОМ выпрессовать в сборе с болтами технологическими. После этого нужно убрать тормозные ленты и проконтролировать их толщину. Как уже указывалось, тормозная лента требует замены на новую, если её фактическая толщина составляет менее двух с половиной миллиметров. Обычно о значительном износе тормозных лент свидетельствует продолжение вращения хвостовика вала при выключении ВОМа, а также и неравномерное его вращение.

В любых случаях, когда производились демонтаж или разборка редуктора ходоуменьшителя, требуется осуществить проверку либо регулировку ВОМа. Для этого под ведущие колёса трактора «МТЗ-82» устанавливается домкрат. После чего вал отбора мощности проворачивается, с поочерёдными включениями различных передач. При выполнении подобной операции вал отбора мощности трактора «МТЗ-82» необходимо перевести в синхронный режим. Во время прокручивания зубчатые колёса шестерней должны вращаться свободно.

Источник

Назначение раздаточной коробки

Назначение раздаточной коробки (РК) состоит в распределении передающего усилия между ведущим и дополнительными мостами. Так же раздатка позволяет включать либо выключать ведущий мост и в некоторых случаях понижать или повышать передаточное число и тем самым увеличивать в двое количество существующих передач применяемых для коробки передач машины.

Схема полного привода с раздаточной коробкой передач

Такое вождение особенно важно при движении по хорошей автостраде, раздаточная коробка передач позволяет отключить дополнительный мост, тем самым снимается нагрузка на двигатель, трансмиссию уменьшается расход топлива. Создание раздаточной коробки идёт с начала двадцатого века, когда начинались развиваться гонки на автомобилях по шоссе и в условиях бездорожья. Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста

Необходимо было как то сбалансировать крутящийся момент между двумя мостами

Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста. Необходимо было как то сбалансировать крутящийся момент между двумя мостами.

Как только автомобиль попадает в условия бездорожья, то применение раздатки совместно с межосевым дифференциалом помогают двигателю распределить вращающийся момент к мостам в необходимом пропорциональном соотношении веса нагрузки, обеспечивая равномерно колёсам разных мостов вращаться с одинаковой скоростью, тем самым снижается нагрузка в трансмиссии и уменьшается износ механизмов, а главное, автомобиль преодолевает препятствия и движется равномерно в плохих дорожных условиях.

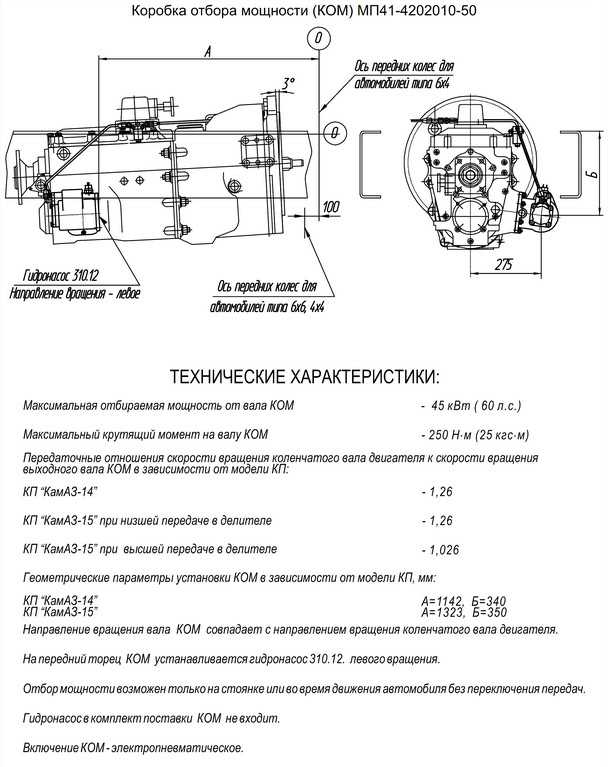

Коробка отбора мощности КамАЗ

Если КПП, это обязательная часть шасси автомобиля, а наличие раздатки и допкоробки (мультипликатора или делителя) зависит от предназначения авто, то коробка отбора мощности КамАЗ практически никакого участия в обеспечении движения машины не принимает. Основная задача этого узла – использовать мощность двигателя для функционирования дополнительного оборудования путем перевода крутящего момента на привод этого оборудования. Принцип действия КОМа всегда одинаков, а вот размещение узла может быть разным. Так на КамАЗ 4310 коробка отбора мощности устанавливается на раздаточной коробке и состоит из выходного вала, пары шарикоподшипников, в которых он зафиксирован и подвижной муфты. Эта муфта при включении КОМ смещается и входит в зацеп с верхним валом раздатки. Картер коробки отбора уплотнен резиновыми манжетами для предотвращения вытекания масла через крышку стакана подшипников. Используется узел для перевода мощности на штатную лебедку.

В другом варианте КОМ устанавливается на основную КПП. Именно к этому типу относится, например, коробка отбора мощности КамАЗ 5511, картер которой закреплен на правом люке коробки передач (на некоторых камских грузовиках подобный узел устанавливается с левой стороны, и совсем редко на заднем торце). Промежуточная шестерня раздатки не может смещаться по оси, поэтому постоянно получает вращение от промежуточного вала КП.

При необходимости включить дополнительное оборудование накачивается воздух в камеру с диафрагмой, сама диафрагма давит на ось с ведущей шестерней и та входит в зацепление с шестерней промежуточной. Нужно помнить о том, что такая коробка работает лишь при отключенном сцеплении и давлении в пневмосистеме не меньше 5 кгс/см2. То есть, переключение коробки передач КамАЗ при работе КОМа этого типа не приветствуется.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

В связи со спецификой работы запчасти данного узла подвергаются усиленному внешнему воздействию, поэтому прочность и износостойкость каждой детали КОМ имеют огромное значение. В нашей компании вы без проблем сможете купить коробку отбора мощности КамАЗ нужного вам типа, причем цена ее будет очень даже приемлемой. Что же касается качества и износостойкости запчастей, то вся наша продукция успешно прошла полный перечень испытаний на полигонах МАДИ и разнообразные технологические проверки. «Диагноз» — полное одобрение производителей авто и потребителей.

Устройство коробки отбора мощности КАМАЗ

1 6511-4202005-20 Коробка отбора мощности с насосом в сборе 2 1/34495/21 Шпилька М10х1,25х15х25 3 5511-4202018 Прокладка 4 1/05168/70 Шайба 10 пружинная 5 1/21647/11 Гайка М10х1,25-6Н 6 1/59707/21 Болт М10х1,25-6gх25 7 864312 Пробка М30х1,5-6g 8 870632 Шайба уплотнительная 30х42х2 9 5511-4202034-10 Ось промежуточной шестерни 10 016-020-25-2-2 Кольцо 11 5511-4202040-10 Шайба 12 (6-305) Подшипник 12 864713 Подшипник 6-305 13 5511-4202048-20 Винт установочный 14 5511-4202032-10 Шестерня промежуточная 15 5511-4202016-10 Картер коробки отбора мощности 16 862806 Кольцо Б 62 ГОСТ 5511.4202040 Шайба стопорная 18 1/07269/11 Гайка М24х1,5-6Н 19 5511-4202091-10 Пружина 20 1/05170/70 Шайба 12 пружинная 21 5511-4202068 Поршень 22 100-3570228 Кольцо уплотнительное 23 5511.4202065 Корпус пневмоцилиндра 24 853965 Угольник 6 ввертный 25 1/60436/21 Болт М8-6gх25 26 1/05166/70 Шайба 8 пружинная 27 5511-4202200 (111) Подшипник 28 5511-4202036-10 Шестерня ведомая 29 Кольцо 2Б90 Кольцо 2Б90 30 5511-4202064 Компенсатор 31 5511-4202062-20 Полумуфта 32 5511-4202081 Кольцо стопорное 33 5511-8604087 Патрубок 34 1/60436/21 Болт М8-6gх25 35 1/05166/70 Шайба 8 пружинная 36 5511-8604087-10 Патрубок (тропический вариант) 37 (Г-5511-8604000-10) Насос шестеренный в сборе 37 НШ32-Л-2 Насос шестеренный в сборе 38 1/21647/11 Гайка М10х1,25-6Н 39 1/05168/70 Шайба 10 пружинная 40 Кольцо Кольцо 41 5511-8604088 Штуцер 42 5511-8604157 Прокладка 43 1/13070/21 Болт М10х1,25-6gх40 www.kspecmash.ru

Виды и свойства литых дисков

Все легкосплавные колесные диски можно разделить на две большие группы: литые и кованные.

Название «литой диск» говорит о том, что деталь изготавливается из сплавов легких металлов методом литья. Основным материалом для изготовления литых дисков является алюминий. Однако иногда встречаются колеса отлитые на основе магния.

Упрощенно, процесс изготовления можно представить так:

1. В металлоплавильной печи готовится плавка с набором металлов и добавок;
2. Затем расплавленная масса заливается в специальные формы;
3. После этого выполняется финишная механическая обработка отлитой заготовки;
4. На последнем этапе на поверхность диска наносится лакокрасочное покрытие для его защиты от коррозии.

Кованые диски производятся по другой технологии: заготовка металла из лёгкого сплава разогревается и подвергается обработке давлением в специальном прессе, то есть штамповке или ковке.

Для изготовления каждого вида кованного диска нужен свой отдельный штамп, что обходится достаточно дорого. Поэтому выбор моделей кованых легкосплавных дисков несколько беднее, чем у их литых аналогов.

Достоинства литых дисков

Самым очевидным преимуществом литых дисков является их привлекательный внешний вид. Машина, оснащенная “литьем” смотрится богаче и солиднее. Эта аксиома относится как к кованым моделям, так и к литым дискам.

Литые диски гораздо легче стальных штампованных аналогов сопоставимого размера. К примеру, вес 13-дюймового колесного диска варьируется в следующих пределах:

• стальная штамповка – 8 кг,
• легкосплавный диск – 6 кг,
• кованый диск – 5 кг.

При использовании литых дисков снижается нагрузка на подвеску, уменьшается момент инерции при замедлении, улучшается динамика разгона, а колесо быстрее возвращается в первоначальное положение при езде по выбоинам.

Недостатки литых дисков

Среди главных недостатков литых дисков следует отметить их хрупкость. При сильном ударе диск не деформируется, а трескается или образуются сколы. Большинство таких повреждений не поддаются ремонту.

Кованые диски наиболее прочные, однако, при сильном ударе в область колеса вся мощь обрушивается на детали подвески, выводя их из строя. Так что ремонт подвески, рулевого механизма и приводных валов, в итоге может обойтись дороже, чем замена колесного диска.

Неприятным моментом при езде на всех видах “литья” может стать нарушение балансировки колес. Происходит это чаще всего по двум причинам:

1. Так как балансировочные грузики приклеиваются к внутренней поверхности диска, то они довольно часто отклеиваются.
2. При езде по бездорожью и грязи в лучах модных легкосплавных дисков застревает липкая дорожная масса. Даже при высыхании она не отстает от поверхности диска, нарушая балансировку колеса.

Основной рекомендацией по эксплуатации литых дисков будет бережная езда по разбитой дороге, особенно на низкопрофильной резине

Также требуется проявлять внимательность и осторожность при парковке вблизи бордюров и ребристых столбиков. Литые диски предназначены для хороших машин и отличных дорог
