Система охлаждения двигателя

В жаркую погоду

Особенно внимательным нужно быть и в жару, ведь в это время машины перегреваются, жидкость в двигателе закипает не только от длительной работы, но и от жары. Старайтесь часто проверять исправность мотора, следить за уровнем масла

, смотреть, чтобы в систему не попал мусор или пылинки. Частой поломкой во всех погодных условиях является радиатор, который так и норовит подтекать, тем самым создавая вероятность поломки или засорения всей охлаждающей системы.

В плохих погодных условиях может работать плохо любая техника, но особое внимание стоит уделить именно двигателю и его составляющим, они и есть сердцем всего механизма. Часто возникают проблемы с охлаждением цилиндров, на это тоже стоит обратить отдельное внимание

Почему охлаждающая жидкость проникает в блок цилиндров

Можно выделить 3 основных неисправности, которые ведут к попаданию антифриза в блок цилиндров:

Прогорание или разрыв прокладки. Антифриз в двигателе автомобиля при его работе движется по замкнутому кругу. Изолированные каналы, по которым он течет, имеют разрывы в местах соединения деталей, в том числе в месте соединения головки блока цилиндров с самим блоком цилиндров. Для исключения вероятности протекания антифриза в блок цилиндров устанавливается специальная прокладка. Если она прогорела или порвалась, тогда охлаждающая жидкость может попадать в сам блок;

Дефекты головки блока цилиндров. При неплотном прилегании головки блока цилиндров через прокладку к самому блоку цилиндров сквозь образовавшиеся щели может проходить антифриз;
Дефекты блока цилиндров. Наиболее сложная и неприятная проблема — это повреждение самого блока цилиндров. Если антифриз попадает в блок цилиндров, вероятно, на нем имеется трещина, которую нужно вовремя диагностировать, иначе это приведет к еще большим проблемам, и может потребоваться капитальный ремонт двигателя.

Материал изготовления головки блоков цилиндров

На легковых автомобилях головка блока двигателя, как правило, изготавливается из алюминиевого сплава литьем в кокиль или под давлением.

На тяжелых (дизельных двигателях) двигателях применяют головку блока, изготовленную из чугуна методом литья. В таких двигателях седла клапанов охлаждаются и затем запрессовываются. В головке блоков имеются каналы для газов, охлаждающей жидкости, масла, и отверстия под болты для крепления головки к блоку цилиндров.

Для крепления головки к блоку цилиндров используются силовые болты и шпильки с гайками. Прокладка головки блока служит для уплотнения. Затяжка болтов головки блока проводится в определенной последовательности в рекомендуемом порядке заводом изготовителем.

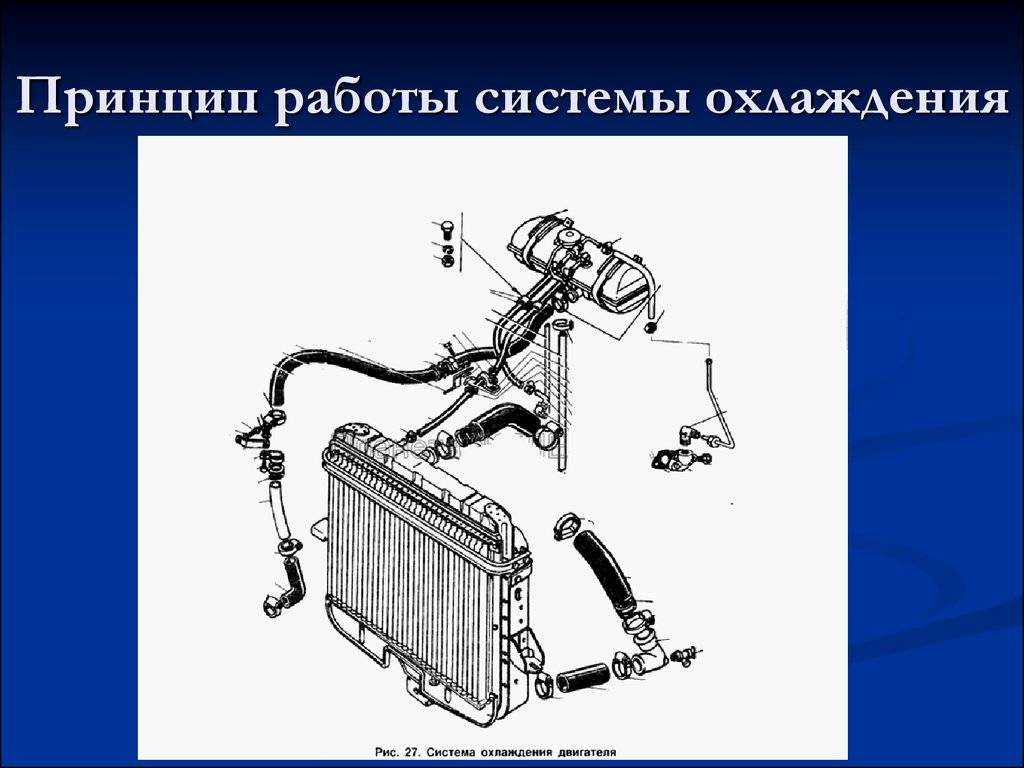

Устройство, конструкция, принцип работы

Жидкостная система охлаждения

Достоинством жидкостной системы охлаждения как раз и является возможность поддержания температуры в заданном диапазоне, поэтому она лучше воздушной. Но конструкция этой системы значительно сложнее.

В ее состав входит:

1. Рубашка охлаждения
2. Водяной насос
3. Термостат
4. Радиаторы
5. Соединяющие патрубки
6. Вентилятор

При этом основным рабочим элементом такой системы является специальная жидкость – антифриз, при помощи которой и осуществляется отвод тепла. Раньше вместо него использовалась обычная вода, но из-за низкого температурного порога замерзания и образования накипи от воды постепенно отказались.

Рубашка охлаждения

Рубашка охлаждения – специальная система каналов в блоке цилиндров и головке блока, по которой движется жидкость. Если рассматривать все по-простому, то выглядит это так: имеется блок, в который устанавливаются цилиндры, а также основные узлы и механизмы. Поверх этого блока сделана оболочка, а пространство между ними и используется как каналы для движения жидкости. Такая конструкция позволяет жидкости омывать цилиндры, проходить рядом с узлами, установленными в блоке и головке, что обеспечивает отвод тепла от них.

Рекомендуем: Вентилятор радиатора — создатель ветра под капотом автомобиля

Помпа

Так выглядит водяная помпа

В рубашку охлаждения установлена водяная помпа. Она состоит из приводного зубчатого колеса (шкива) и крыльчатки, которая помещается внутрь рубашки, посаженных на одну ось. Привод ее осуществляется от коленчатого вала при помощи ремня.

Именно водяной насос и обеспечивает циркуляцию жидкости по системе. Получая вращение от коленчатого вала, крыльчатка заставляет двигаться жидкость по каналам рубашки.

Как систематизировать знания и получить практические навыки по теме?

Изучить тему «Системы смазки и охлаждения» подробно поможет лицензионный обучающий продукт «Автомобильные основы» на платформе LCMS ELECTUDE.

Огромное преимущество использование платформы состоит в том, что вы не просто последовательно получаете необходимый набор знаний, а имеете возможность поработать с устройствами на практике, отточить навыки диагностики и ремонта (платформа располагает встроенным тренажёром).

Платформа адаптивна как для проведения занятий в аудитории, так и дистанционного обучения. Очень удобно, что система располагает продуманной системой тестов. Можно не просто изучить материал, а проконтролировать, как он усвоен, какой реальный прогресс при изучении системы охлаждения двигателя.

Плохая циркуляция ОЖ: из-за чего бывает, чем опасна и как ее избежать

Если не циркулирует охлаждающая жидкость вообще или же плохо циркулирует, то у этого могут быть разные причины:

1. Проблемы с насосом циркуляции охлаждающей жидкости. Поломки этого агрегата приводят к тому, что он перестает закачивать антифриз в двигатель или начинает делать это хуже.
2. Забитая система. В процессе эксплуатации антифриза в системе охлаждения могут скапливаться различные отложения, осадки. Особенно, если антифриз – низкого качества. Это могут быть и примеси из самого антифриза, и частички коррозии, и частички разрушившегося в результате кавитации металла, изношенных уплотнителей и шлангов и т.д. Эти взвеси оседают везде, забивая протоки и узлы. В результате жидкость с трудом «протискивается».
3. Утечки антифриза. Течь может возникнуть по причине коррозии, трещин, разрывов в расширительном бачке, шлангах и патрубках, в других элементах системы. При постоянной течи оставшегося объема ОЖ недостаточно для того, чтобы нормально циркулировать.

Как работает впускной коллектор

Часто впускной коллектор содержит дроссельную заслонку (клапан) и некоторые другие детали. Впускной коллектор состоит из ресивера (приточной камеры) и впускных труб (раннеров). В некоторых двигателях V6 и V8 впускной коллектор может быть выполнен из нескольких отдельных секций или частей.

Впускной воздух проходит через воздушный фильтр, впускной патрубок, затем через корпус дроссельной заслонки в камеру нагнетания — ресивер, затем через впускные трубы (раннеры) — в цилиндры.

Дроссельный клапан (заслонка) контролирует обороты двигателя, регулируя количество воздушного потока. В современных автомобилях обороты холостого хода также регулируются корпусом дроссельной заслонки — на холостом ходу заслонка открывается под очень небольшим углом.

Поскольку корпус дроссельной заслонки практически закрыт, когда двигатель работает на холостом ходу, во впускном коллекторе появляется вакуум. Если где-то в коллекторе будет утечка вакуума, двигатель будет работать неровно на холостом ходу. Многие проблемы впускного коллектора связаны с утечками вакуума.

Замена впускного коллектора

Если впускной коллектор не может быть очищен или отремонтирован, его необходимо заменить. Впускной коллектор также меняется, если один из неисправных регулирующих клапанов не может быть заменен отдельно. В некоторых автомобилях это довольно просто, в других это требует больше труда.

При замене впускного коллектора важно очистить монтажную поверхность, заменить прокладки и затянуть болты коллектора в рекомендованном порядке в соответствии со спецификациями. Это особенно важно для двигателей V6 / V8

Предыдущая запись Катушка зажигания — виды, как работает, неисправности, как проверить
Следующая запись Предохранители — для чего нужны, как проверить, как заменить

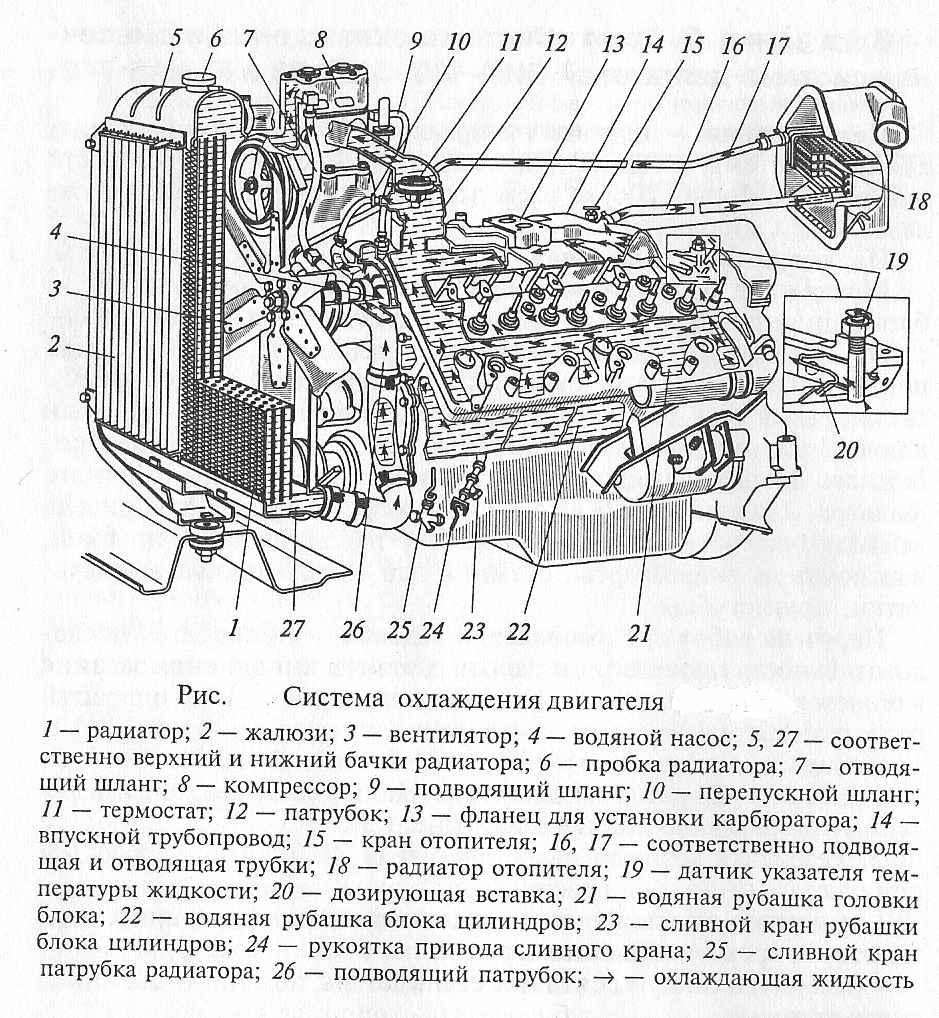

Система охлаждения

Условно всю систему можно разделить на отдельные детали и рассмотреть их по отдельности:

Радиатор

– снижает температуру благодаря постоянному потоку холодного воздуха. По сути, исполняет роль огромного кондиционера или вентилятора. Без него невозможно охлаждение жидкости, а значит – и работы двигателя, в общем. Высокая вероятность взрыва автомобиля. Наряду с ним возможна установка масляного радиатора. Они предназначены для охлаждения масла и смазывающих веществ. Существует так же радиатор для охлаждения отработанных газов. Работа этой детали крайне важна.

Теплообменник

– эта деталь наоборот нагревает воздух. Она предназначена, чтобы нагревать воздух именно внутри системы. Благодаря ему, машину легко заводить в холодную пору года. Жидкость поглощает горячий воздух, постепенно нагреваясь.

Благодаря тому, что охлаждающая жидкость в двигателе циркулирует все процессы в системе происходит очень быстро.

Насос

– обеспечивает перемещение жидкости и ее циркуляцию. Длительный застой заставляет ее закипать, а двигатель перегреваться, что производит к многочисленным поломкам внутри системы. Циркуляция ОЖ это главный процесс в двигателе, благодаря которому обеспечивается его правильная работа, нагревание и охлаждение.

Термостат

– регулирует количество хладагента. Благодаря контролю его уровня имеем наиболее удобный способ регуляции температуры.

Температурный датчик исполняет регулировочную функцию. Он, как мозг, отвечает за своевременное срабатывание охлаждающих механизмов.

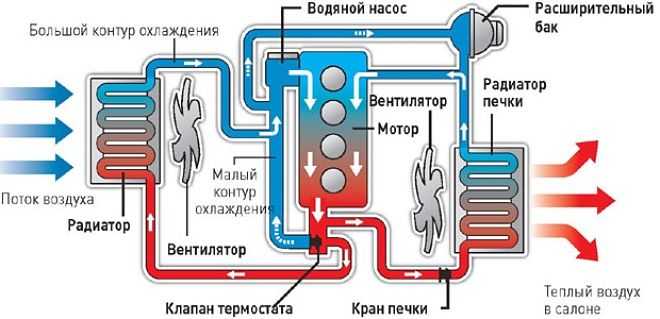

Как циркулирует ОЖ в системе охлаждения

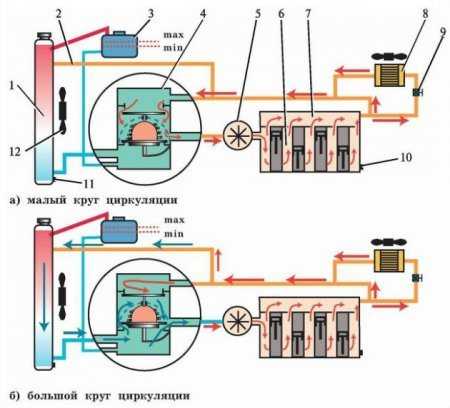

Схема циркуляции жидкости в системе охлаждения двигателя Схема циркуляции охлаждающей жидкости состоит из большого и маленького круга. К малому относятся только рубашка охлаждения и радиатор, там требуется меньшее количество жидкости.

При холодном моторе циркуляция охлаждающей жидкости в двигателе происходит по малому кругу. Когда мотор нагревается, открывается термостат и пускает антифриз по большому кругу.

Вот как циркулирует охлаждающая жидкость в двигателе:

1. Двигатель заводится, и антифриз начинает ходить по малому кругу. Этим процессом руководит насос.
2. Проходя по цилиндрам, ОЖ нагревается от них, затем возвращается к насосу и повторяет круг.
3. Когда хладагент достигает определенной температуры, термостат перекрывает малый круг и открывает большой, по которому жидкость и направляется далее.
4. Насос закачивает жидкость в двигатель, она забирает тепло и попадает в радиатор, где охлаждается за счет окружающей среды и воздушной системы.
5. Оставленное антифризом тепло используется для обогрева салона, если включена печка.
6. Остывшая охлаждающая жидкость отправляется насосом на следующий круг.
7. Если радиатора недостаточно для охлаждения антифриза до нужной температуры, включаются вентиляторы. Отключаются они по достижении ОЖ нужной температуры.
8. Если же антифриз, наоборот, слишком остывает, то термостат закрывает большой круг и вновь пускает жидкость по малому.

Таким образом, антифриз нужен автомобилю для того, чтобы поддерживать внутри мотора нормальную рабочую температуру. Она должна быть одинаковой, постоянной и составляет в среднем 90 градусов Цельсия. Благодаря этому мотор способен выдавать хорошую скорость и экономно расходовать горючее.

Неполадки гидравлического насоса

Одной из причин перегрева силового агрегата машины может стать неисправность помпы системы охлаждения. Чаще всего проблема заключается в том, что приводной ремень гидронасоса оборвался либо его натяг слишком слабый. В таком случае помпа перестанет качать антифриз, либо будет это делать не полноценно. Проверить это довольно просто, стоит лишь завезти двигатель и пронаблюдать за поведением приводного ремня. В случае если он работает с проскоками натяг следует увеличить или вовсе заменить ремень на новый. Наиболее часто это решает проблему.

Возникают ситуации, когда неполадка кроется в самой помпе: износ крыльчатки, подшипника, иногда возможна даже трещина вала. Кроме всего прочего, стыки соединения патрубков с помпой могут быть не герметичны, и создаваемое насосом давление спровоцирует протечку охлаждающей жидкости. Диагностировать протечку довольно просто, необходимо на полу под двигателем положить листы белой бумаги на несколько часов. Если на ней будут видны даже небольшие пятна голубого или зеленоватого цвета, это свидетельствует об износе прокладок помпы.

Проверить работоспособность самого насоса можно зажав пальцами верхний шланг радиатора на несколько секунд при работающем агрегате. Исправная помпа создаст сильное давление и после отпускания шланга появится ощущение, что жидкость быстро побежала по магистрали. Также стоит помнить о том, что повышенная шумность работы ДВС и люфт шкива помпы говорят об износе подшипника. Обычно его износ связан с просачиванием жидкости через сальник, которая смывает смазку с подшипника.

Устройство водяной помпы системы охлаждения двигателя

Насос охлаждающей жидкости в отличие от термостата можно заменить частично, но нередко автовладельцы предпочитают полноценно менять механизм.

Замена насоса:

В первую очередь необходимо отключить массу автомобиля от аккумулятора, а поршень первого цилиндра должен находиться в верхней мёртвой точке

Произвести демонтаж ролика для натяга ремня и снять шкив распредвала.
Далее, следует слить охлаждающую жидкость с нижней пробки в радиаторе.
Открутив крепёжные болты помпы её нужно отсоединить от блока цилиндров.
Оценив визуально снятый механизм важно определить его износ. Если крыльчатка, сальник и приводная шестерня имеют повреждения помпу лучше заменить полностью.
Новый механизм должен устанавливаться с новой прокладкой, поскольку прежняя может иметь даже мелкие повреждения, которые впоследствии приведут к утечке охлаждающей жидкости

Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
Дальнейшая сборка проводится в обратном порядки разборки. Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

Помпа и термостат системы охлаждения

Итак, мы выяснили, что двигатель не перегревается благодаря циркуляции ОЖ. Но что заставляет жидкость двигаться? Ответ – помпа. Это такой специальный насос, который приводится в движение двигателем через ремень, но бывают помпы и с электромотором. Основные неисправности помпы связанные с течью сквозь дренажное отверстие и износом подшипника (сопровождается писком). Также бывают помпы с пластиковой крыльчаткой, которая разъедается от некачественного антифриза.

Термостат, этот самый клапан, который открывается при нагреве ОЖ и пускает ее по большому кругу. Состоит из цилиндра с веществом, которые расширяется при нагреве; достигнув определенной температуры, оно выдавливает шток и открывает клапан. Остыв, шток втягивается, а клапан закрывается.

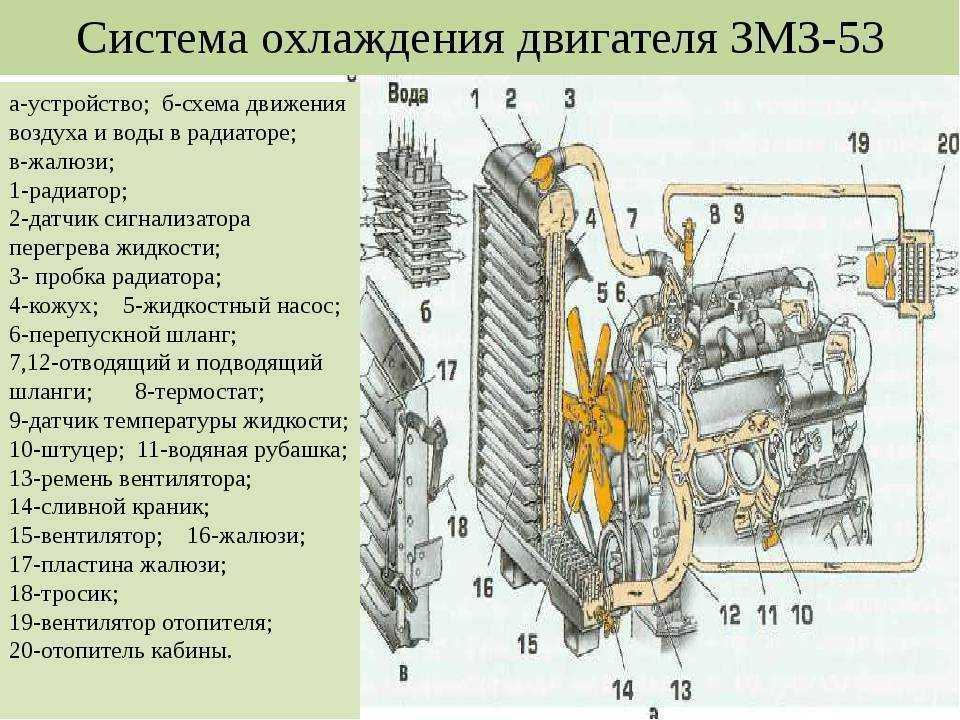

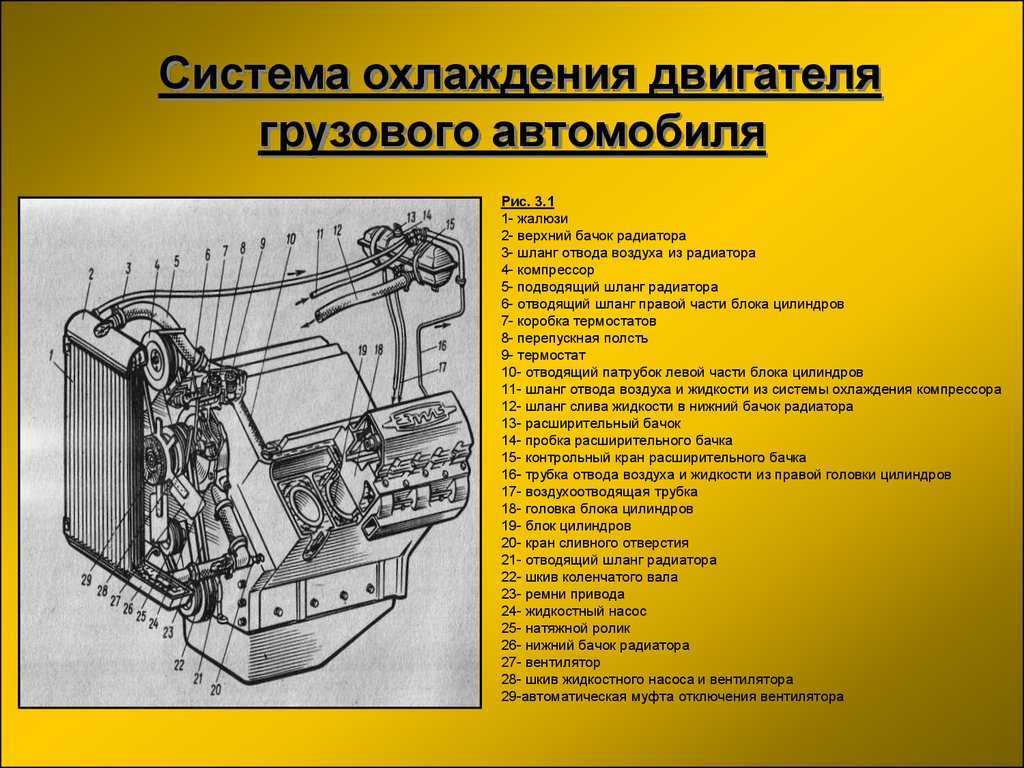

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя

В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Что делать, если антифриз попадает в блок цилиндров

Выше были рассмотрены три основных проблемы, которые могут приводить к подобной неисправности. В зависимости от того, какая проблема имеет место быть, будет отличаться способ устранения неисправности. Чтобы диагностировать точно причину, потребуется разобрать двигатель.

Наиболее простая ситуация — это повреждение прокладки головки блока цилиндров. Если в прокладке присутствуют трещины, места прогара или другие дефекты, ее потребуется заменить на новую. Ремонту прокладка головки блока цилиндров не подлежит.

Важно: При работе с элементами головки блока цилиндров нужно максимально следовать рекомендациям производителя двигателя. Это касается как выбора комплектующих на замену, так и самих ремонтных работ

В том числе, нужно учитывать рекомендации по силе и порядке затягивания ГБЦ динамометрическим ключом.

Если повреждена не прокладка, а сама головка блока цилиндров, нужно определить степень ее пригодности к ремонту. В ряде случаев можно восстановить ГБЦ при помощи шлифовки. Но если на ней присутствуют серьезные трещины, либо в результате шлифовки придется сниматься слой больше допустимого, потребуется заменить деталь.

Случай с наличие трещины в самом блоке цилиндров наиболее сложный. В такой ситуации можно попробовать заделать дефект при помощи сварки, либо заменить блок.

О двигателях ЗМЗ

Прежде чем говорить о давлении масла, стоит познакомить читателя с самим двигателем. Двигатели ЗМЗ выпускаются Заволжским моторным заводом. У них 4 цилиндра и 16 клапанов.

Двигатели ЗМЗ выпускаются Заволжским моторным заводом

Устанавливаются эти моторы на автомобили «Волга», «УАЗ», «ГАЗель», «Соболь». Семейство включает в себя моторы ЗМЗ-402, 405, 406, 409, 515 и ряд их специальных модификаций. У двигателей ЗМЗ есть свои плюсы:

• привод ГРМ является очень громоздким;
• надёжность натяжителя цепи в приводе ГРМ оставляет желать лучшего;
• поршневые кольца имеют архаичную конструкцию. В результате наблюдаются большие потери смазки и провалы мощности;
• общее качество литья и термической обработки отдельных деталей двигателя с каждым годом становится всё хуже.

Норма давления масла в двигателях ЗМЗ

Давление в смазочной системе измеряется только на хорошо прогретом двигателе, работающем на холостом ходу. Скорость вращения коленвала в момент измерения не должна превышать 900 оборотов в минуту. Вот какие нормы масляного давления считаются идеальными:

• для моторов ЗМЗ 406 и 409 идеальным считается давление в 1 кгс/см²;
• для моторов ЗМЗ 402, 405 и 515 идеальное давление составляет 0.8 кгс/см².

Здесь же следует отметить, что наивысшее давление в смазочной системе двигателя ЗМЗ теоретически может достигать 6.2 кгс/см², однако на практике этого почти никогда не происходит. Как только давление масла достигнет отметки в 5 кгс/см², в моторе открывается редукционный клапан и избыток масла уходит обратно к масляному насосу. Так что достичь критической отметки масло может только в одном случае: если редукционный клапан заклинило в закрытом положении, а такое случается крайне редко.

Рис. 1.18. Схема системы смазки: 1 — масляный насос; 2 — масляный картер;

3 — редукционный клапан масляного насоса; 4 — термоклапан; 5 — центральная масляная магистраль; 6 — масляный фильтр; 7, 8, 10, 11, 12, 14, 17, 18, 19 — каналы подачи масла; 9 — штуцер термоклапана отвода масла в радиатор; 13 — крышка маслоналивного патрубка; 15 — рукоятка указателя уровня масла; 16 — датчик сигнализатора аварийного давления масла; 20 — коленчатый вал; 21 — стержневой указатель уровня масла; 22 — отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 — пробка слива масла

Из центральной масляной магистрали масло через канал 10 блока цилиндров поступает в головку цилиндров, где по каналам 12 подводится к опорам распределительных валов, по каналам 14 — к гидротолкателям, по каналу 11 — к гидронатяжителю верхней цепи привода распределительных валов.

Вытекая из зазоров и стекая в масляный картер в передней части головки цилиндров, масло попадает на цепи, рычаги натяжных устройств и звездочки привода распределительных валов.

В задней части головки цилиндров масло стекает в масляный картер по отверстию головки через отверстие в приливе блока цилиндров.

Заливка масла в двигатель осуществляется через маслоналивной патрубок крышки клапанов, закрываемый крышкой 13 с уплотнительной резиновой прокладкой. Уровень масла контролируется по нанесенным на указателе 21 уровня масла меткам: верхнего уровня — «MAX» и нижнего — «MIN». Слив масла производится через отверстие в масляном картере, закрываемое сливной пробкой 23 с уплотнительной прокладкой.

Очистка масла осуществляется сеткой, установленной на приемном парубке масляного насоса, фильтрующими элементами полнопоточного масляного фильтра, а также центрифугированием в каналах коленчатого вала.

Контроль за давлением масла осуществляется по сигнализатору аварийного давления масла (контрольная лампа на панели приборов), датчик 16 которого установлен в головке цилиндров. Сигнализатор аварийного давления масла загорается при снижении давления масла ниже 40-80 кПа (0,4-0,8 кгс/см 2 ).

Виды систем охлаждения двигателя (жидкостная и воздушная)

Системы охлаждения  (СO) ДВС транспортных средств бывают разных видов:

• Воздушными.
• Жидкостными (функционирующими на воде, антифризах).
• Гибридными.

Воздушная СО – это конструкция, которая обеспечивает отвод излишек тепла от цилиндров и стенок камер с помощью принудительного потока воздуха. Принуждение возникает за счет вентиляторов. Они могут быть автономными или объединёнными с маховиком. Воздух может нагнетаться или просасываться.

Наиболее активно воздушные системы охлаждения двигателя устанавливались на авто в шестидесятые годы прошлого века. В том числе, такое решение было популярно у заводов, выпускающих Volkswagen, Citroën, Honda, Porsche. Но со временем у легковых автомобилей двигатели с воздушным охлаждением стало возможно встретить всё реже. Это легко объяснить тем, что большинство легковых авто, появившихся позже, в том числе, современные легковые авто – это, преимущественно, переднеприводные модели с поперечным расположением ДВС. При такой системе трудно организовать эффективную систему воздушного охлаждения.

К тому же, при воздушном охлаждении производители вынуждены существенно увеличивать габариты двигателя, а вместе с ним возрастает и уровень шума. Но на сельскохозяйственные, коммунальные машины, скутера, мотоблоки такие СО по-прежнему ставят. Правда, даже у тракторов их можно встретить уже очень редко.

Вторая же разновидность СО –  жидкостная система охлаждения двигателя – это система, где есть промежуточный теплоноситель (жидкость – антифриз). Именно антифриз основательно «прорабатывает» толщь стенок блока цилиндров. Роль отводящего агента у большинства СО такого типа при этом опять-таки играет воздух. Поэтому часто системы называют не просто жидкостными, а комбинированными, гибридными. С точки зрения физики, это действительно верно (и более грамотно), но при этом, так как жидкостные системы в чистом виде (без отводящего агента в виде воздуха) сейчас не используются (первые системы были именно непосредственно жидкостными и работали исключительно на воде), в том, что жидкостными и гибридными МО называют на практике одни и те же решения, ничего зазорного нет.

Потоки жидкостной СО

Жидкостные системы охлаждения двигателей могут быть с параллельными, последовательными и смешанными потоками.

Параллельные потоки. Антифриз под давлением поступает в блок цилиндров, проходит через отверстия прокладки головки блока и в головку блока.

Последовательные потоки. Жидкость поступает к задней части блока цилиндра, а затем перетекает в головку блока цилиндров. Здесь она течет вокруг каждого цилиндра и только потом через перекрестные проходы попадает во коллектор впуска.

Смешанные потоки. У некоторых ДВС потоки теплоносителя объединены. Вентиляционные отверстия берут на себя функцию выпуска пара.

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

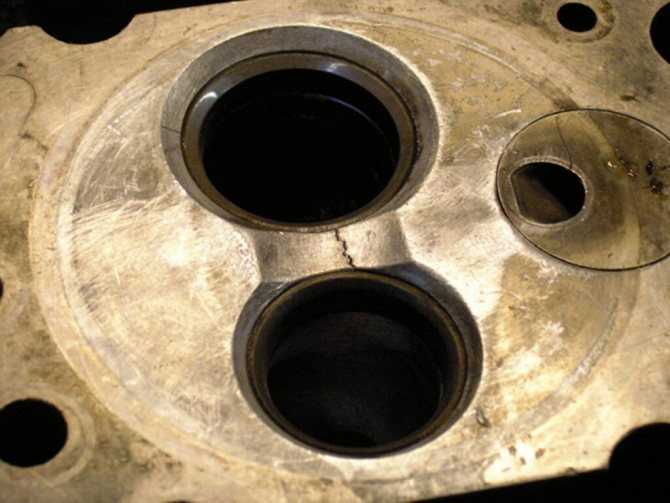

Трещина ГБЦ или блока

Это еще одна из причин внезапного исчезновения охлаждающей жидкости из системы. Диагностировать ее довольно сложно. Если головка или сам блок цилиндров треснул, это может никак не проявляться внешне: антифриз не подтекает так, чтобы его было видно. Он просто попадает в цилиндры двигателя и перемешивается с маслом. При этом его уровень в расширительном бачке упорно падает, а сама смазочная жидкость превращается в подобие эмульсии или пены. Это вредит всем системам автомобиля: износ движка и деталей усиливается, так как масло не выполняет своих функций. Параллельно система охлаждения страдает от недостаточного количества антифриза. Мотор начинает греться и может в какой-то момент просто отказаться работать или заклинить. Можно промерить уровень масла, чтобы понять, треснул ли блок цилиндров или его головка. Если на щупе будет пена или странная жидкость непривычной консистенции, возможно причина в этом.

Что делать, если в цилиндры попадает тосол

Итак, после определения, по какой причине тосол в цилиндре двигателя оказался,  возникает вопрос о том, как устранить эту неисправность. Самое простое решение, как уже можно было догадаться, является устранением первой причины такой утечки.

Речь идет о замене прокладки, так как будет достаточно всего лишь заменить прокладку под головкой блока цилиндров для восстановления герметичности. Стоимость ее относительно невелика, в особенности, если речь идет об отечественных автомобилях.

Наиболее сложным действием в данном случае будет снятие, а заем и установка на место самой головки. Впрочем, ничего сверхсложного в этом нет: нужно только иметь подходящие ключи и соблюдать последовательность откручивания и закручивания гаек. Более того, головка блока цилиндров затягивается при помощи динамометрического ключа с соблюдением всех норм для конкретной модели автомобиля.

Кстати, если тосол попадает в цилиндры, тогда снимать головку придется в любом случае и делать дефектовку. В том случае, если имеются изъяны (на плоскости, куда прилегает прокладка), то придется делать шлифовку.

Тут без помощи мастера в большинстве случаев обойтись трудно. Но эта процедура не поможет, если головка деформировалась (как говорят, ее «повело») из-за перегрева или неправильно закрученных гаек. Если так, то от попадания тосола в цилиндр спасет только замена головки. Ну и если антифриз попадает внутрь из-за того, что появились трещины в блоке, то потребуется ремонт или замена самого блока.
