Катушка зажигания на ваз 2114 - замена, устройство и ремонт

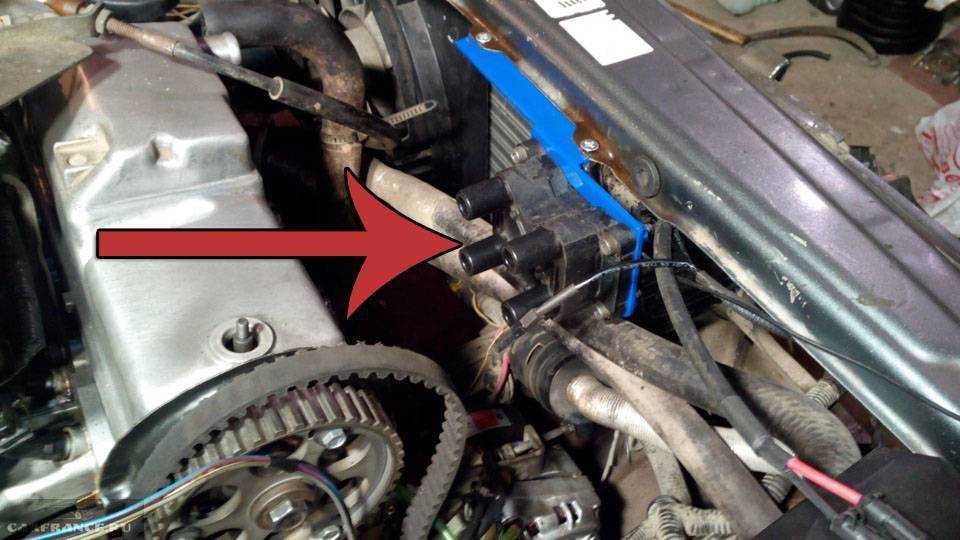

Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?

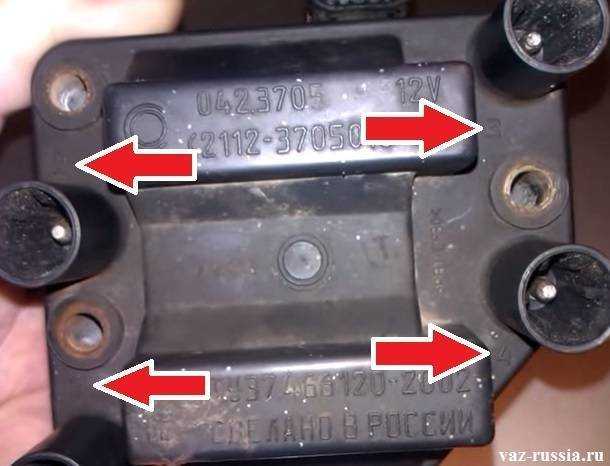

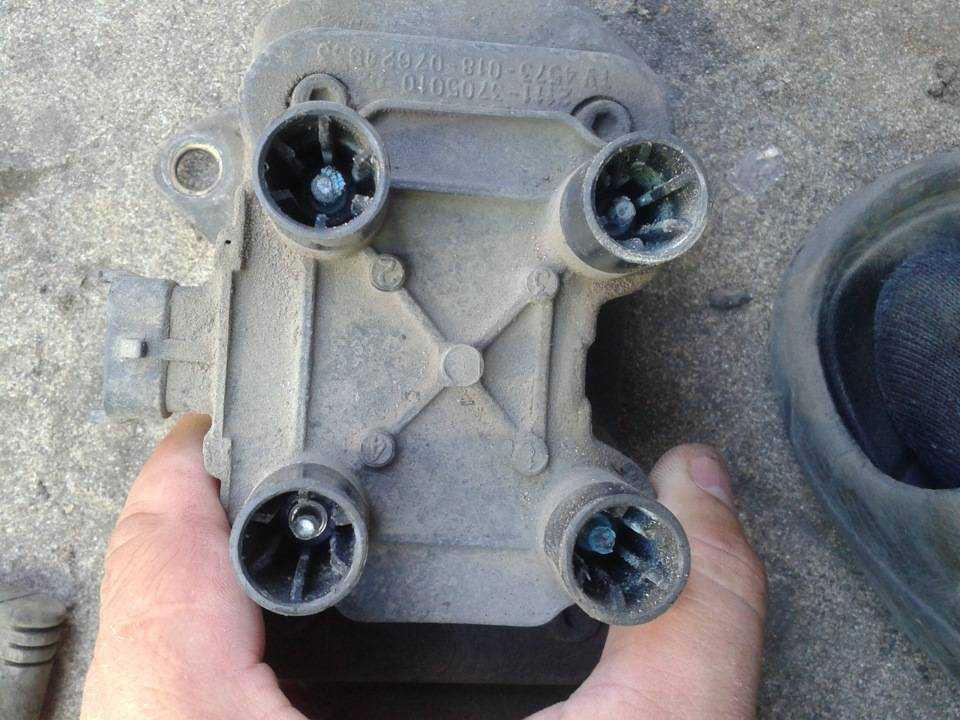

Примечание! Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!

Снятие: 1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «Замена аккумулятора» пункт 1)

2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.

Примечание! Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!

3) Далее отсоедините колодку проводов от модуля, для этого просто обхватите рукой и нажмите на фиксатор который на данной колодки вы нащупаете рукой в нижней её части, и после чего просто извлеките данную колодку и куда ни будь положите, чтобы не мешала.

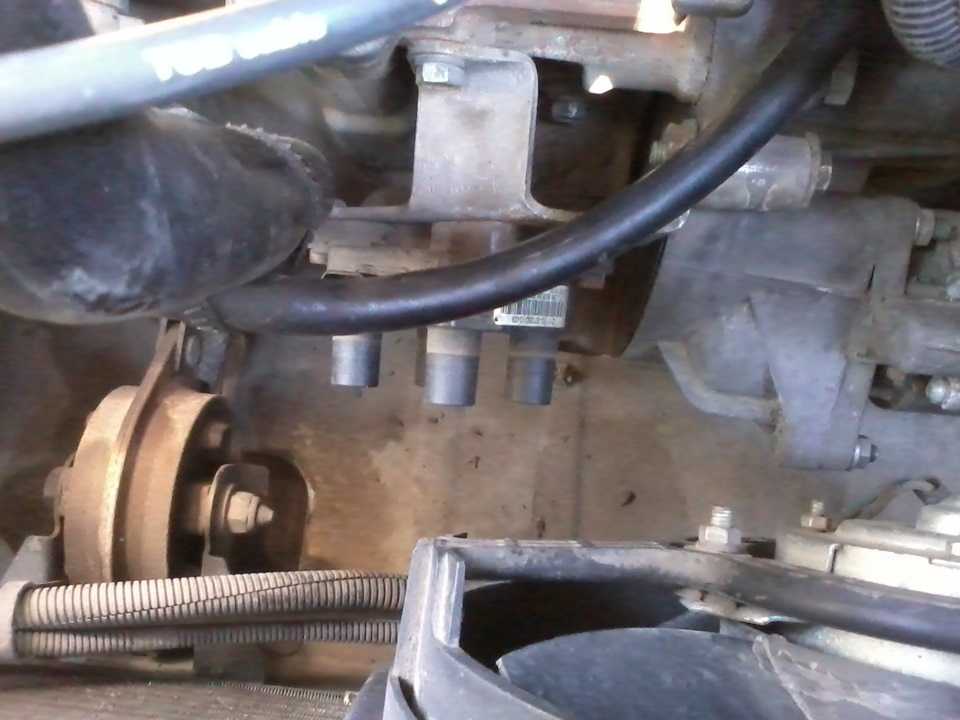

4) Следом у вас остаётся два пути, либо же снять модуль вместе с кронштейном (Иногда это делается для того, чтобы добраться до каких ни будь других деталей, к примеру до сливной пробки охлаждающей жидкости из блока цилиндров) либо же снять его совершенно отдельно, это более удобно но в связи с этим кронштейн не будет давать доступ к другим деталям, в общём если вы заменяете один модуль, тогда снимайте только его без кронштейна, для этого разыщите гайки которые крепят модуль к кронштейну, кстати данные гайки могут быть разного типа а именно они могут быть типа шестигранных шпилек (В этом случае вам понадобиться шестигранник), так вот отверните все эти гайки и после чего снимите данный модуль с кронштейна.

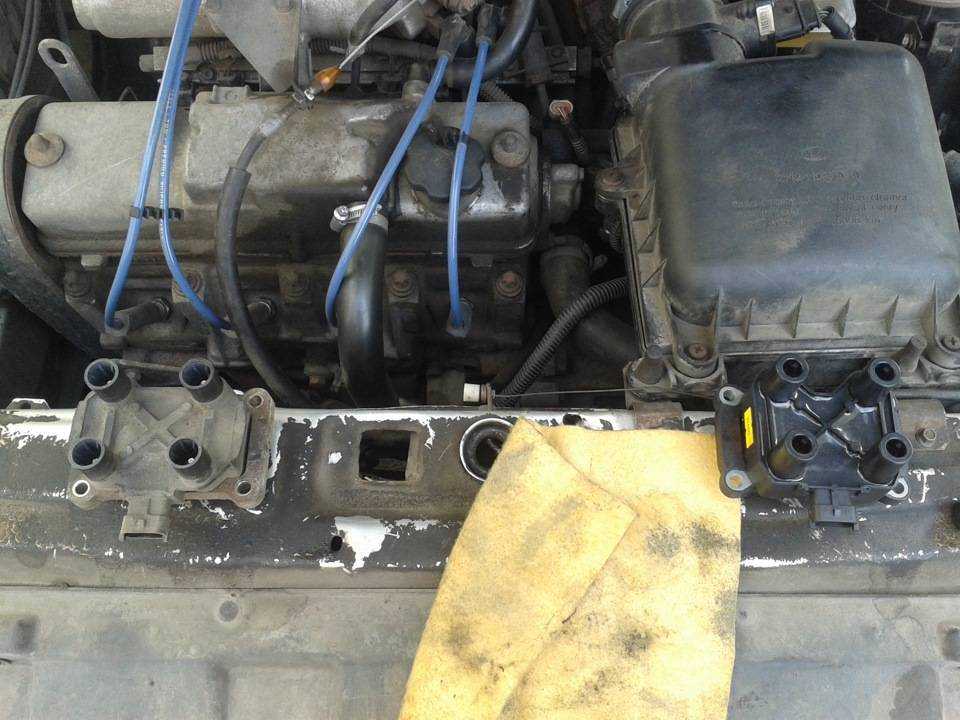

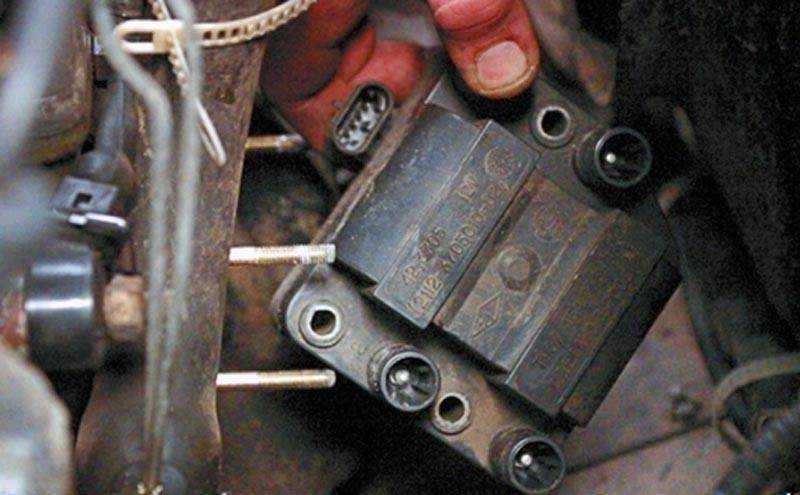

5) Теперь поговорим о том, если вам нужно будет снять модуль совместно с кронштейном, во-первых вас предупредим то что болты которые крепят модуль за кронштейн очень неудобно расположены и тем самым вам придётся немного повозиться со снятие, но всё же за более детальной информацией по снятию модуля совместно с кронштейном, смотрите в статье: «Замена модуля на ВАЗ 2109», пункты 2-4.

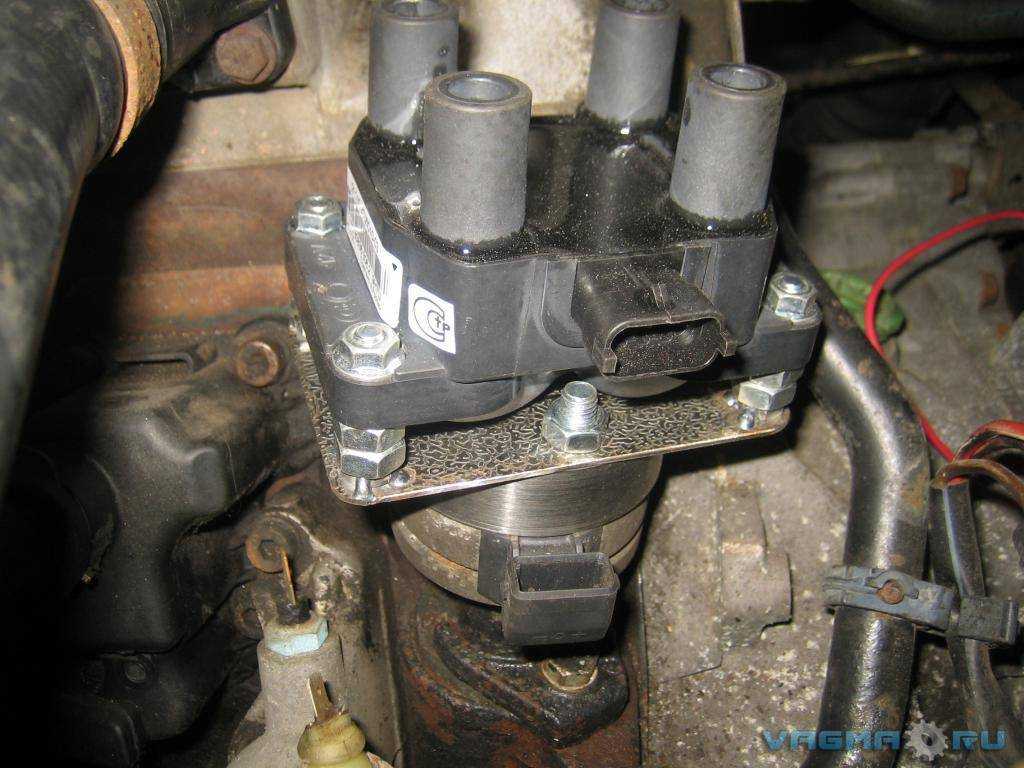

Примечание! Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!

Установка: Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.

Примечание! Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!

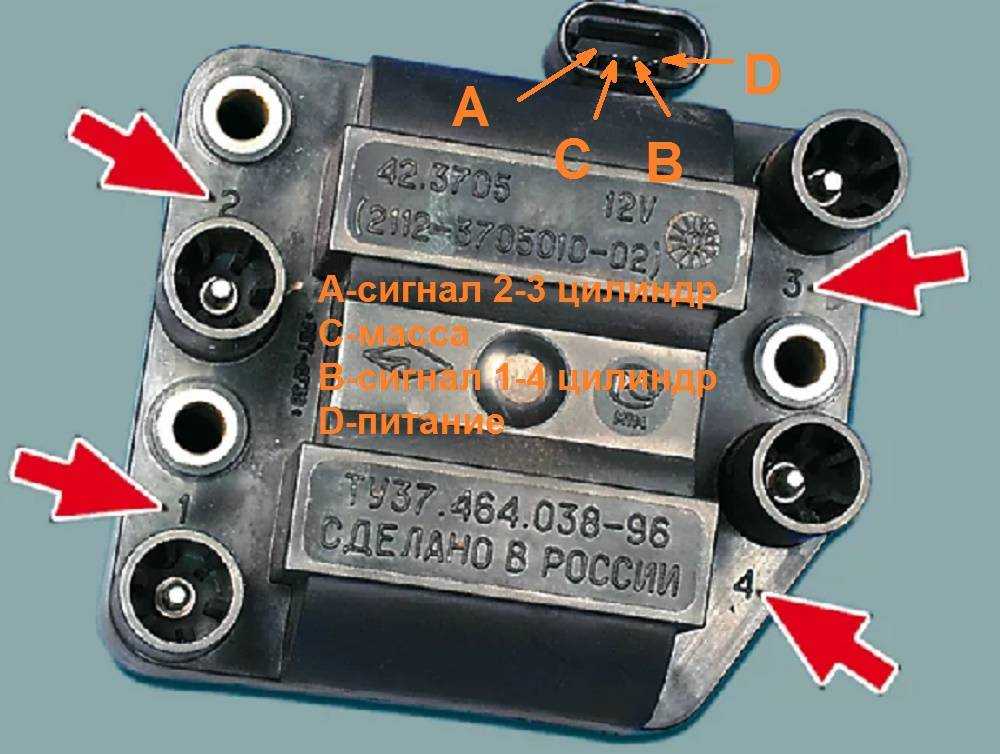

На высоковольтных проводах есть пометки, так вот и на самом модуле тоже есть пометки, поэтому соответственно цифра 3 на проводе подсоединяется к выводу 3 на модуле и т.д.

Прозванивание проводки которая идёт на модуль:

Если у вас модуль будет полностью исправен, тогда мы вам рекомендуем ещё и прозвонить колодку проводов которая подсоединяется к нему, кто вить знает может с проводкой у вас, поэтому о том как прозвонить данную колодку смотрите внимательно в интересном видео-ролике чуть ниже, ах да кстати как вы уже заметили чтобы прозвонить проводку вам понадобиться прибор так называемый «Мульти-метр», поэтому им обязательно запаситесь а иначе ничего у вас не получиться сделать.

Источники

Из чего состоит система зажигания

Составляющие:

аккумулятор системы зажигания;
замок и ключ;
прерыватель и распределитель;
провода;
свечи.

Сломаться может что-то из этого. Понимая, какая именно деталь барахлит, легче принять решение: под силу ли работу сделать своими руками? Хотя в инструкции по эксплуатации указывается, что ремонту модуль не подлежит, иногда с этим утверждением решают поспорить. И в самом деле, нельзя же все принимать на веру. Если человек любит механику, электронику, заменить элементы он сможет. Вот только рисковать обычно не хочется. К самостоятельному ремонту компонентов лучше приступить, купив запасной модуль. Новичку он может пригодиться.

Как вам статья?

Мне нравитсяНе нравится

Основные методы проверки КЗ на работоспособность

Место установки КЗ может быть разным в зависимости от модели авто, обычно она располагается в районе мотора, в частности, БЦ. Перед диагностикой следует отключить питание аккумуляторной батареи, а также самой КЗ. При отключении всех проводов запомните их расположение — высоковольтные проводы нельзя спутать местами. В первую очередь после демонтажа следует произвести визуальную диагностику на предмет выявления повреждений и дефектов. Тщательно очистите корпус устройства от грязи, поскольку это способствует образованию утечек тока.

Для диагностики КЗ на предмет обрыва нужно знать, как правильно прозвонить устройство, для этого вам потребуется омметр. Одна клемма подключается к входу обмотки, а вторая — к ее выходу, причем сначала следует прозвонить первичную, а затем — вторичную обмотки. Уровень сопротивления на первой должен быть значительно меньше, чем на второй.

Как вариант, можно попытаться подключить первичную обмотку КЗ к источнику напряжения 12 вольт, подключив его к кнопкам, которые рассчитаны на 20 В. Затем нужно будет параллельно подключить конденсаторное устройство с аналогичной емкостью, как в системе зажигания вашего авто. К вторичной обмотке следует подсоединить свечу, а затем несколько раз быстро активировать источник. Если в результате вы услышали треск, то это говорит о том, что в устройстве имеются пробои.

Инструкция проверки

Катушка является одним из наиболее главных элементов общей системы зажигания абсолютно каждого двигателя бензинового типа. Именно этот узел считается основным в системах зажигания: электронной, контактной и бесконтактной. В автомобильном жаргоне данное устройство может встречаться еще под таким названием, как бобина.

Также ее можно назвать своеобразным миниатюрным электротрансформатором. Это связано с тем, что она, по сути, является преобразователем низковольтного напряжение, поступающее от аккумулятора и генератора, на высоковольтное – на свечи зажигания. Знание того, как осуществить проверку катушки, никогда не утратит свою актуальность.

Ведь это – один из жизненно важных узлов, частичное повреждение которого приведет к нестабильной деятельности двигателя. А полная поломка этого механизма – совсем катастрофа для водителя, ведь в таком случае мотор и вовсе не запустится. Несмотря на то, что данный элемент не расположен к частым поломкам, это все же случается, и может заключаться в следующем:

В связи с сильным нагревом, высоким напряжением или вибрацией происходит повреждение изоляции. Как результат – короткое замыкание, которое происходит в обмотках катушки.
В связи с неисправными свечами зажигания, проводами высоковольтного типа происходит перегрузка. Как результат – обрыв обмотки.

На фоне приведенных причин неисправности катушки знание того, как продиагностировать ее, является бесценным. Следует сделать акцент на том, что существует два способа проверки данного механизма на работоспособность: при помощи искры между свечой зажигания и корпусом машины, а также с применением мультиметра.

Первое, что нужно сделать автовладельцу, если он решил самостоятельно проверить состояние катушки зажигания, – это раздобыть мультиметр. Этот прибор не относится к категории особо редких или запрещенных, поэтому достать его – задача вовсе не сложная.

Итак, инструкция проверки катушки зажигания при помощи мультиметра:

Для начала: на аккумуляторе отключить «минус», ослабить кронштейны, отсоединить провода катушки, произвести очистку ее корпуса

Если в процессе этого были обнаружены серьезные повреждения, например, в виде трещин или серьезных царапин, лучше на этом этапе прервать всю диагностику и идти за новой катушкой. Здесь также необходимо акцентировать внимание автовладельцев на том, что каждая катушка располагает абсолютно разными показателями сопротивления обмоток, энергии и длительности искры, ее тока и индуктивности первичной обмотки. В связи с этим я рекомендую уточнить перечисленные технические характеристики конкретной катушки.

На первом этапе диагностики – проверка первичной обмотки. К ее отрицательным и положительным контактам нужно присоединить мультиметр, предварительно выставив на нем режим измерения сопротивления. Не трудно догадаться, что показатели того или иного автомобиля могут отличаться друг от друга, и поэтому лучше сразу вооружиться инструкцией по эксплуатации своего авто, чтобы наверняка знать эти цифры. Но среднее значение сопротивления, на которое можно ориентироваться, я все же приведу: от 0,4 до 2,0 Ом. В случае, если прибор демонстрирует нулевое значение сопротивления, то это подтверждение предположения о том, что в катушке произошло короткое замыкание. А если же мультиметр показывает бесконечность, то причина, скорее всего, заключается в обрыве цепи.
На втором этапе диагностики – проверка вторичной обмотки. Для этого мультиметр нужно соединить с положительным контактом, а также с выводом от провода, который характеризуется высоким напряжением. Если говорить о катушках, которые могут похвастаться пластинчатым сердечником, то их значение равняется 6-8 кОм. А у других типов данный параметр может превышать отметку в 15 кОм.
Параметр сопротивления в обоих случаях нужно внимательно замерить, после чего сравнить полученные результаты с соответствующими показателями нормы.

Тут же следует отметить и то, что анализируемый механизм находится в категории тех, которые ремонту не подлежат. Поэтому неисправности в ней никак не устранишь – надо сразу покупать новое устройство.

Если автовладелец не уверен в своих знаниях и умениях, то лучше доверить этот процесс кому-нибудь другому: прозвонить друзей, знакомых или уж лучше сразу обратиться за помощью к мастеру. Но сегодня такое время, которое позволяет быть в курсе абсолютно всего.

Так и на эту тему можно найти множество информации не только текстового плана, но и разнообразные видео, на которых процесс проверки катушки демонстрируется во всех деталях. Так что в любом случае бояться пробовать это делать не стоит, ведь судьба автомобиля только в руках его хозяина.

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 – это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства. Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает. 2. Периодически беспричинно пропадает тяга мотора. 3. Автомобиль очень медленно набирает обороты мотора при разгоне. 4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать. 2. Торцевой ключ на десять. 3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

Назначение и принцип работы

Модуль зажигания автомобиля ВАЗ-2114 с инжекторным 8 клапанным силовым агрегатом располагается прямо напротив блока двигателя со стороны свечей. Такое расположение наиболее эффективно для подвода высоковольтных проводов к свечам зажигания. Крепится устройство на стену подкапотного пространства. Это положение выбрано не случайно. Так МЗ меньше взаимодействует с вибрирующими частями автомобиля.

Устройство, которым комплектуется описываемая модель автомобиля, относится к блочному типу. В одном корпусе располагаются 2 катушки индуктивности и 2 регулятора разрядного напряжения. Работает прибор по следующему принципу:

От контролера положения коленчатого вала проходит импульсный сигнал на бортовой компьютер.
Сигнал подтверждается импульсным сигналом с датчика Холла системы зажигания.
Оба сигнала проходят расчет в бортовом компьютере и передаются в виде тока на модуль.
В модуле происходит преобразование напряжение 12 вольт в ток высокой силы.
С катушки напряжение поступает на разрядник, который образует импульсное напряжение.
Напряжение проходит по высоковольтному проводу 1 и 4 цилиндра на свечу зажигания.
Свеча разряжается искрой, воспламеняя горючее в цилиндре.
Во время разряда, свечи 2–3 также получают напряжение, но его мощность корректируется разрядником.

Все компоненты укомплектованы в высокопрочный пластик с алюминиевой пластиной для крепления к двигателю. Дополнительно обе катушки залиты изоляционным раствором. На корпусе устройства расположены лишь 4 контактных гнезда для высоковольтных проводов и гнездо электрического питания.

При соблюдении всех правил эксплуатации, модуль зажигания очень надежный электронный прибор, но он достаточно хрупкий. Если электрическая цепь имеет ряд повреждений и часто находится под воздействием коротких замыканий, то катушки или разрядники выходят из строя.

Любая неисправность МЗ приводит к перебоям в работе двигателя. Далее будут описаны основные симптомы неисправности этого устройства.

Модуль зажигания ВАЗ: проверка разными способами

Существует несколько способов проверки модуля зажигания:

посредством тестера, выставленного в режим «омметра», измеряется сопротивление на высоковольтных проводах, идущих к первому, четвертому и второму, а также третьему цилиндрам (показатели должны быть одинаковыми в обоих случаях и находиться в пределах от 5.2 до 5.5 ОМ, более точные цифры указаны в технической документации автомобиля);
посредством механического воздействия на устройство в режиме работающего двигателя (подергав колодку проводов и сам модуль, слегка по нему постучав, двигатель должен работать без каких либо рывков и стуков);
установка с другого автомобиля рабочего модуля зажигания с такими же параметрами.

Как проверить модуль зажигания ВАЗ: тестирование колодки проводов

Перед проверкой модуля зажигания необходимо протестировать колодку проводов, подключаемую непосредственно к модулю. Для проведения тестирования самостоятельно необходимо иметь: контрольную лампочку и прибор для тестирования (тестер, мультиметр). Порядок выполнения:

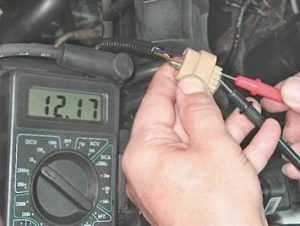

отсоединив блок с проводами, подсоединить один щуп тестера на контакт колодки «А», другой на массу ДВС;
включив зажигание, обратить внимание на показания прибора (показания должны быть в пределах 12В).
проверить предохранитель на модуль зажигания (в случае отсутствия напряжения);
с помощью контрольной лампочки и двух проводов проверить целостность цепи на предмет обрыва, попеременно протестировав контакты «В» и «А» посредством включения стартера.

Также в процессе диагностики может быть выявлено, что катушка ВАЗ 2114 неисправна и нужна ее замена. Для замены катушки модуля зажигания необходимо выполнить ряд действий:

отключить минусовую клемму аккумулятора (использовать кнопку отключения массы);
сняв колпачки с наконечниками со свечей зажигания, отсоединить низковольтный управляемый контур;
вынув высоковольтные провода из катушки, проверить, нет ли повреждений;
открутить крепежные болты корпуса модуля;
снять с двигателя модуль с кронштейном;
демонтировав кронштейн, установить новую катушку в обратном порядке, не путая высоковольтные провода местами.

Обратите внимание, если возникли проблемы с зажиганием ВАЗ 2114, модуль зажигания, проверка всей системы и отдельных элементов являются обязательными этапами диагностики.

Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе. Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли.

В этом случае нужно убедиться в исправности установленных компонентов, а также исключить ошибки, которые могли быть допущены в процессе монтажа. Также сама причина поломки может быть определена неверно и т.д. В такой ситуации повторно проводится комплексная диагностика системы зажигания двигателя.

https://youtube.com/watch?v=4wHGBUx6x3M

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

использование некачественных или неподходящих по параметрам свечей;
эксплуатация при неработающих проводах высокого напряжения;
частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.
