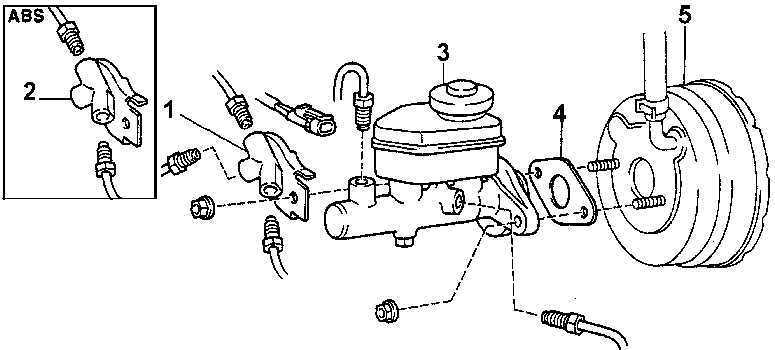

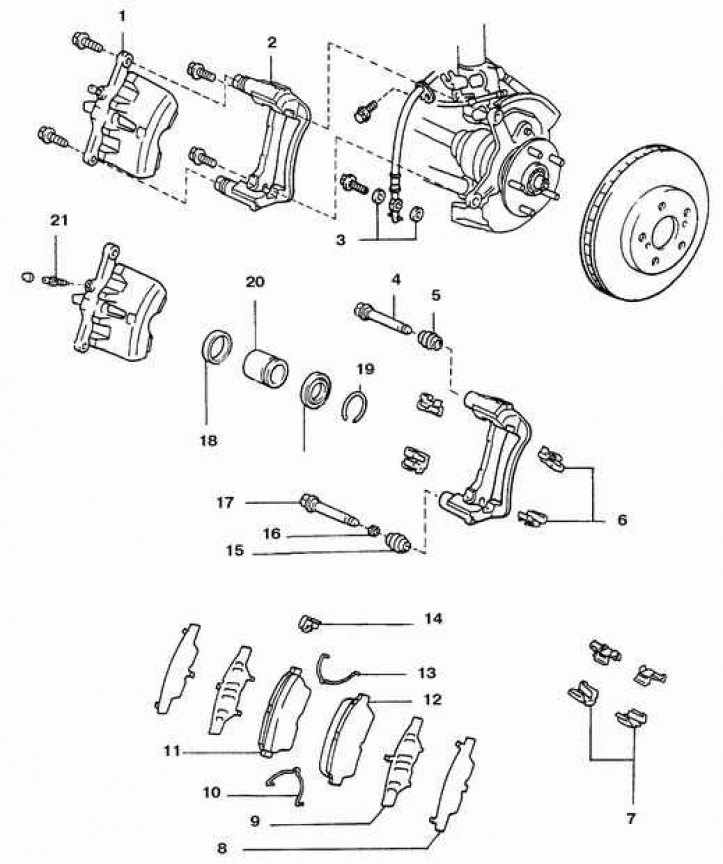

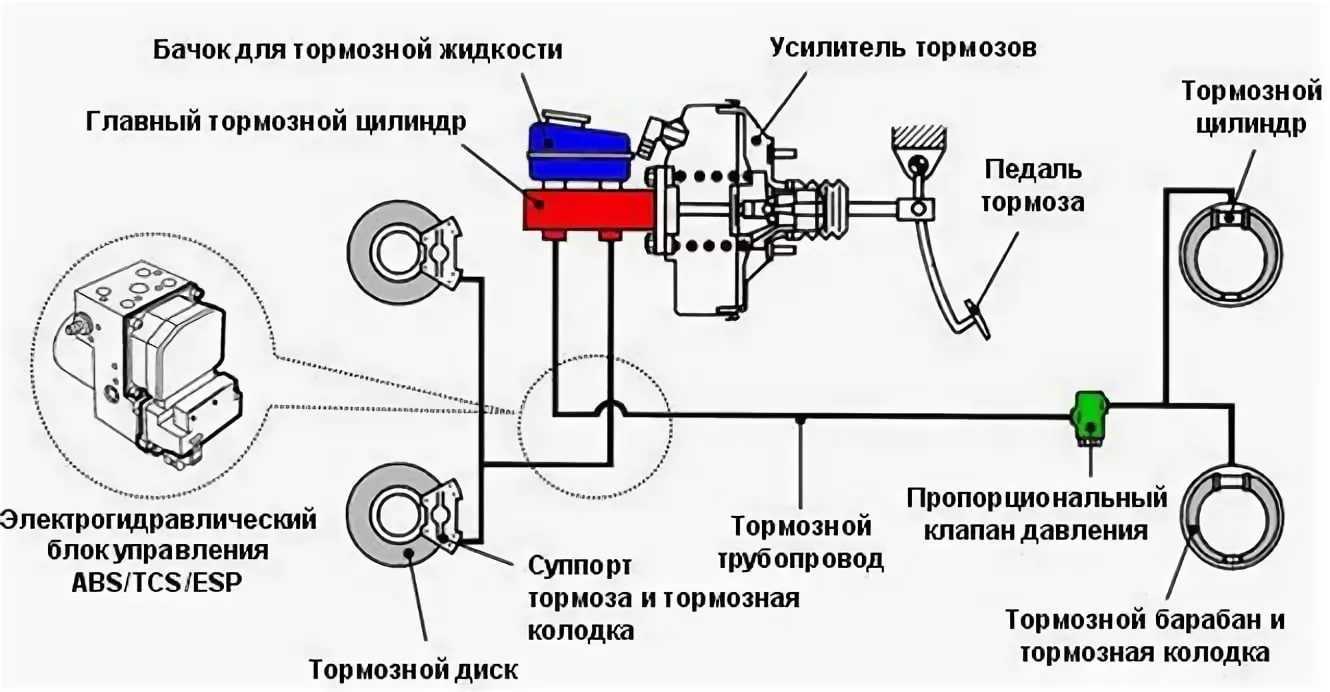

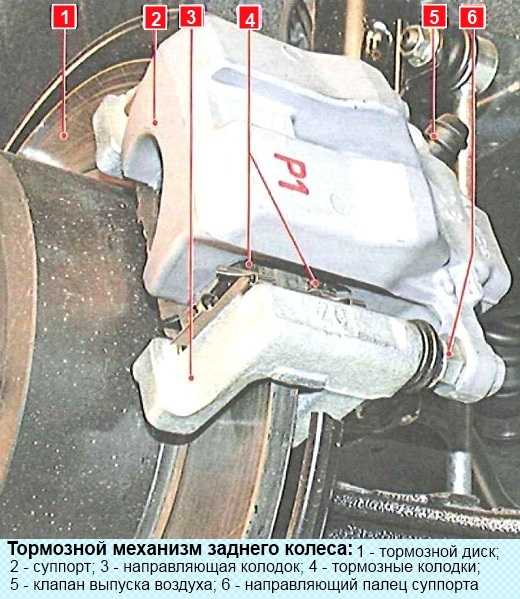

Особенность конструкции тормозов автомобиля toyota camry

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

1. Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
2. Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
3. Поставьте рычаг ручника до упора вниз.
4. Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
5. Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
6. Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
7. Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
8. Снимите колодку.
9. От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
10. На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
11. Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
12. Вытягивайте трос из отверстий через тормозные щитки.
13. От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
14. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
15. Соберите всю разобранную конструкцию колеса.
16. Проложите трос по подвеске через оболочку, и закрепите болты.
17. Подтяните ручник в салоне.
18. Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

• Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
• Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
• Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
• Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

Для того, чтобы снять рычаг ручного тормоза нам понадобится эстакада или яма. Можно, конечно обойтись и домкратом.

Руководства на все автомобили

1. Общие сведения об автомобиле
2. Рекомендации по эксплуатации и техническому обслуживанию
3. Неисправности в пути
4. Двигатель
5. Трансмиссия
6. Ходовая часть
7. Рулевое управление
8. Тормозная система
8.0 Тормозная система
8.1. Проверка и регулировка тормозной системы
8.2 Прокачка гидропривода тормозной системы
8.3 Снятие и установка педали тормоза
8.4. Главный тормозной цилиндр
8.5. Вакуумный усилитель
8.6. Регулятор давления
8.7. Тормозные механизмы передних колес
8.8. Тормозные механизмы задних колес
8.9. Стояночный тормоз
8.9.1 Стояночный тормоз
8.9.2 Замена троса стояночного тормоза
8.9.3 Снятие и установка рычага стояночного тормоза
8.9.4 Ремонт рычага стояночного тормоза
8.9.5 Возможные неисправности тормозной системы, их причины и методы устранения
9. Электро-оборудование
10. Кузов
11. Уход за автомобилем
12. Покупка запасных частей
13. Поездка на СТО
14. Зимняя эксплуатация автомобиля
15. Приложения
16. Схемы электрооборудования
17. Табличные данные Ссылки на другие сайты

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

• два ключа на 13 (рожковый и накидной);
• вороток с удлинителем и головками на 10 и 13;
• средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

1. Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
2. Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
3. Опустите рычаг ручника.
4. Снимите глушитель с резиновых подушек.

Для регулировки ручника нужно снять глушитель с резиновых подушек

Открутите четыре болта защитного экрана (головкой на 10) и снимите его.

Следует открутить защитный экран с четырёх точек крепления

Под ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).

Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель. Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

1. Поднимите авто домкратом, снимите колесо.
2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. «Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

«Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

• Снимаем с автомобиля задние колеса и тормозные барабаны.
• После чего необходимо снять передний термоэкран дополнительного глушителя.

• Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
• Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
• Вынимаем наконечники оболочек троса из кронштейна на кузове.

• Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
• Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.

• Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
• Полностью снимаем.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Регулировка ручника Гранта

Отрегулировать стояночный тормоз ВАЗ 2190 ничуть не сложнее, чем на классике или «зубилах». Рассмотрим пошаговый принцип, начиная с инвентаря.

Необходимый инструмент для подтягивания ручника

Что потребуется для работы:

• Смотровая яма, эстакада, подъемник;
• Ключи: рожковый и трещотка с длинной головкой на 13;
• Торцевой ключ либо трещотка с головкой на 10;
• Возможно WD-40.

Лучше проделывать все работы с напарником, который проверит, насколько поднимается рычаг из салона машины. Иначе придется после каждой подтяжки тросов самому лезть в салон.

Подъемник заметно облегчит работу по регулировке стояночного тормоза.

Принцип регулировки стояночного тормоза

Итак, автомобиль на яме/подъемнике, инструмент в руках – ручник ослаблен. Что же делать?

Шаг 1: находим под днищем резонатор. Снимаем его крепление, расположенное ближе к передней части автомобиля. Затем торцевым ключом либо трещоткой с насадкой на 10 отвинчиваем 4 болта крепления теплового экрана.

Если болты приржавели, можно полить их WD-40 и попытаться выкрутить. Если шпильки все равно не идут и ломаются, надо быть готовым к их замене. Иначе экран не поставить обратно.

Так мы получаем возможность сдвинуть экран вперед не снимая его. Под ним открывается доступ к механизму регулировки стояночного тормоза.

Шаг 2: сдвигаем экран вперед для доступа к регулировке тросов.

Снимаем крепление-подушку 1, выкручиваем болты 2. Сдвигаем экран 3.

Шаг 3: удерживая регулирующую гайку (рожковый ключ на 13) ослабляем контргайку (головка на 13).

Шаг 4: вращая регулирующую гайку по часовой стрелке, подтягиваем тросы. Периодически проверяйте из салона, как держит ручник.

Контргайку не снимаем! Только ослабить.

Как только достигнута работа рычага стояночного тормоза на 3-4 щелчка, затягиваем контргайку.

1-контргайка. 2-регулирующая гайка. Для удобства можно, ослабив контргайку, вращать их обе по часовой стрелке длинной головкой на 13.

Шаг 5: возвращаем на место тепловой экран, фиксируем винты крепления и резиновый подвес резонатора.

Проверка работы:

• задняя ось вывешена, стояночный тормоз снят – задние колеса свободно вращаются;
• задняя ось вывешена, рычаг тормоза поднят (до максимальной натяжки – 3-4 щелчка) – задние колеса не вращаются даже с усилием.

Важность исправности

Большинство водителей редко пользуются стояночным тормозом, уповая на надёжность установки автомобиля «на трансмиссию» — включив низшую переднюю или заднюю передачу. Это в какой-то степени решает проблему, но не всегда.

Когда этого не стоит делать?

1. При парковке или аварийной остановке машины на подъёме или склоне. В таком случае машину удерживают комбинированно: как на скорости (передаче), так и на ручном тормозе.
2. При не очень удачном развороте на узкой дороге, особенно когда машина уже немного продвинулась в кювет (задом или передом). Это особенно свойственно неопытным водителям.
3. При стоянке на светофоре в ожидании зелёного света — чтобы не держать машину тормозами.
4. При вынужденном трогании с места на подъёме и т. д.

Возможно, вас также заинтересует статья нашего специалиста, в которой подробно описывается датчик положения коленчатого вала.

Без ручного тормоза не произвести так называемый «полицейский разворот» — это иногда нужно, и не только одной полиции, поскольку ситуации на дороги могут возникнуть самые разные.

Он необходим даже самого опытному водителю, не говоря уже о новичках.

Заклинил ручник лада гранта что делать

Некоторые водители, стремясь меньше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к плохому результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается.

Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

Замена пружины тяги собачки рычага стояночного тормоза

Если рычаг стояночного тормоза не фиксируется в выбранном положении, сначала проверьте пружину собачки. Если пружина исправна, замените рычаг.

Выкручиваем кнопку из рычага

Извлекаем пружину собачки.

Дефектную пружину заменяем

Ремонт рычага стояночного тормоза

Устанавливаем автомобиль на подъемник или смотровую канаву

Снизу автомобиля откручиваем четыре гайки 1, крепления защиты пола кузова, снимаем пружинные и плоские шайбы.

Выводим экран 2 из зацепления со шпильками крепления и сдвигаем его вперед по ходу движения автомобиля, освобождая тем самым место размещения элементов системы ручного привода тормоза.

Снизу автомобиля ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

Выньте защитный чехол из отверстия в полу и снимите его с тяги.

Крестовой отверткой откручиваем три винта 3 крепления чехла защитного рычага ручного привода тормоза

Снимаем облицовку рычага стояночного тормоза

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза

Крестовой отверткой откручиваем саморез

Снимаем кнопочный выключатель

Головкой на 13 откручиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола

Снимаем кронштейн крепления выключателя сигнализатора стояночного тормоза

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол

Отверткой поддеваем фиксирующую скобу оси тяги и снимаем ее

Снимаем ось и тягу с рычага стояночного тормоза

Устанавливаем рычаг в обратном порядке.

Регулируем стояночный тормоз.

Замена тросов стояночного тормоза

Замену тросов нужно производить одновременно левого и правого.

Устанавливаем автомобиль на подъемник или смотровую канаву

Откручиваем контргайку и регулировочную гайку с тяги рычага стояночного тормоза

Снимаем уравнитель тросов с тяги рычага стояночного тормоза

Вынимаем наконечники тросов из уравнителя и снимаем его

Вынимаем наконечник оболочки левого троса из кронштейна

Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (описано в статье Как ремонтировать тормоза задних колес Лада Гранта)

Выводим наконечник троса и щита тормозного механизма

Ключом на 10 откручиваем гайку и снимаем скобу крепления оболочки троса к балке задней подвески

https://www.youtube.com/watch?v=9P3h5NiEHaY

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески

Отверткой отгибаем скобу крепления троса на кузове и выводим трос из скобы

Высокой головкой на 10 откручиваем четыре гайки крепления теплозащитного экрана бака

Извлекаем трос из держателя на кузове

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов

Установка тросов стояночного тормоза

Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов

Выводим тягу рычага стояночного тормоза в отверстие в уравнителя и закручиваем на несколько витков регулировочную гайку

Для установки другого троса можно изготовить приспособление из металлической трубки длиной около 30 см и отверстием диаметром 15-16 мм.

На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4-М6).

Приспособление для установки троса

Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески

https://www.youtube.com/watch?v=pFUNNBGqhtU

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике

Стержнем (можно использовать вороток) давим на наконечник троса, сжимая его пружину

При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель.

Дальнейшую установку троса проводим в обратном порядке

После замены тросов регулируем стояночный тормоз.

Стояночный тормоз должен удерживать автомобиль на уклоне в 23%

Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно – левого и правого. Работу проводим на смотровой канаве или эстакаде. Показываем замену левого троса. Правый трос снимается аналогично, но при этом не нужно снимать теплозащитный экран топливного бака. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку… …и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу крепления троса на кузове… …и выводим трос из скобы. Снимаем теплозащитный экран топливного бака (см. «Снятие топливного бака»).

Вынимаем трос из держателя на кузове.

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов.

Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15–16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4–М6).

Приспособление для установки троса. Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности. После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). В салоне автомобиля…

Читать дальше: Виброгаситель на ниву отзывы

…крестообразной отверткой отворачиваем три самореза…

…и снимаем облицовку рычага стояночного тормоза.

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Крестообразной отверткой отворачиваем саморез…

…и снимаем выключатель.

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн выключателя сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги… …и снимаем ее.

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»)

Замена тросов ручного тормоза производится в случае невозможности регулировки задних тормозных колодок. Как правило, основной неисправностью троса ручного тормоза является его заклинивание в оплетке. В итоге трос остается неподвижны, регулировку положения задних колодок с его помощью произвести не удается. Также стоит сказать о том, что конструкция ручного тормоза полностью аналогична конструкциям применяемым на предыдущих моделях ВАЗ (начиная с 2108) Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях: – ослаблены наконечники троса; – начали рваться нити троса; – трос тяжело перемещается в оболочке даже после его смазки.
