Замена задних тормозных колодок Лада Гранта

26.11.2018

Состояние задних тормозных колодок, во многом, определяет безопасность эксплуатации транспортного средства.

Их чрезмерная изношенность приводит к увеличению тормозного пути, нестабильному поведению автомобиля, что чревато самыми серьезными последствиями. При появлении признаков износа, детали необходимо в срочном порядке заменить.

Сделать это можно и собственными силами, не пользуясь услугами профессионалов. Процедура довольно проста, специализированные навыки не требуются.

От чего зависит ресурс и как диагностировать износ?

Работа тормозной системы современного автомобиля построена таким образом, что главная нагрузка приходится на тормоза переднего ряда. Задние детали служат значительно дольше. Точный эксплуатационный ресурс не заявлен даже конструкторами концерна, так как на интенсивность износа влияет множество моментов:

• Особенности стиля вождения. Агрессивный стиль, подразумевающий постоянные разгоны и резкие торможения, довольно быстро изнашивает детали.
• Производитель, качество материала.

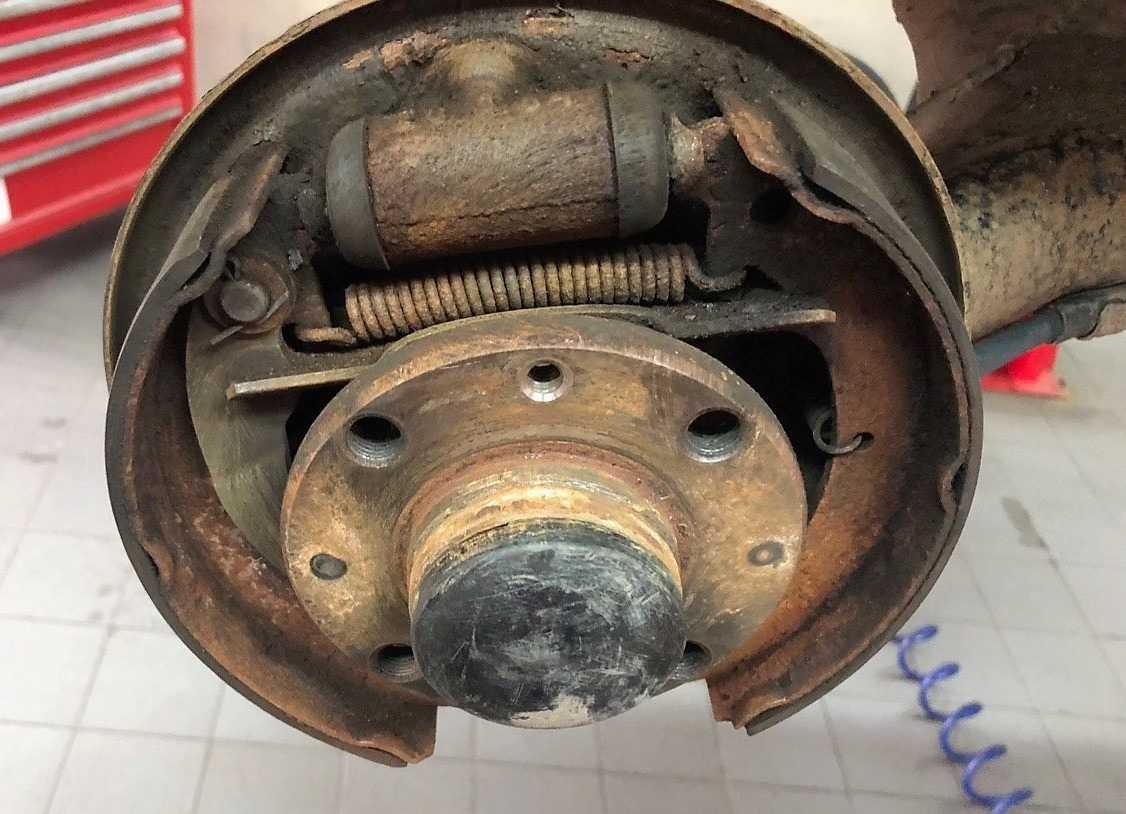

• Состояние барабанов.
• Прочие факторы. К примеру, крайне негативно воздействуют на металл, из которого сделаны колодки, многочисленные реагенты, активно использующиеся при посыпке асфальта в зимнее время.

Если водитель передвигается аккуратно, то колодки вполне могут выдержать и 60 тысяч километров. Впрочем, пробег должен оставаться второстепенным моментом. Истончение накладки до полутора миллиметров, наличие на ней трещин и сколов, расслоение металла – все это указывает на то, что пора установить новую деталь.

Необходимый инструмент

• Комплект новых колодок (с АБС или нет – зависит от комплектации автомобиля);
• Рожковый ключ на 13 и аналогичная трещотка с удлиненной головкой (если регулировка работы ручного тормоза не предполагается, можно обойтись и без трещотки);
• Баллонный ключ;
• Головки на 7 и E-8;
• Мощные шлицевые отвертки, чтобы можно было без проблем демонтировать и установить пружины;
• Пассатижи.

1- гайка крепления ступицы;2 – ступица заднего колеса;3 – нижняя стяжная пружина тормозных колодок;4 – тормозная колодка;5 – направляющая пружина;6 – колесный тормозной цилиндр;7 – верхняя стяжная пружина;8 – разжимная планка;9 – палец рычага привода стояночного тормоза;10 – рычаг привода стояночного тормоза;

11 – щит тормозного механизма

Подготовительные операции

Подготовка к снятию колодок выглядит следующим образом:

• Автомобиль устанавливается на ровную поверхность.
• Снимается ручной тормоз, выставляется нейтральная передача.
• Под колеса ставятся упоры, препятствующие откату. Если специальных элементов для этого нет, подойдут обычные кирпичи или массивные деревянные бруски.
• Тормозная жидкость откачивается до минимального уровня, сделать это можно и специальным насосом, и обыкновенным шприцом.
• Ослабляются болты, фиксирующие колесо.
• Автомобиль поднимается на домкрате, установленном под соответствующим колесом, после чего оно демонтируется.

Процесс замены

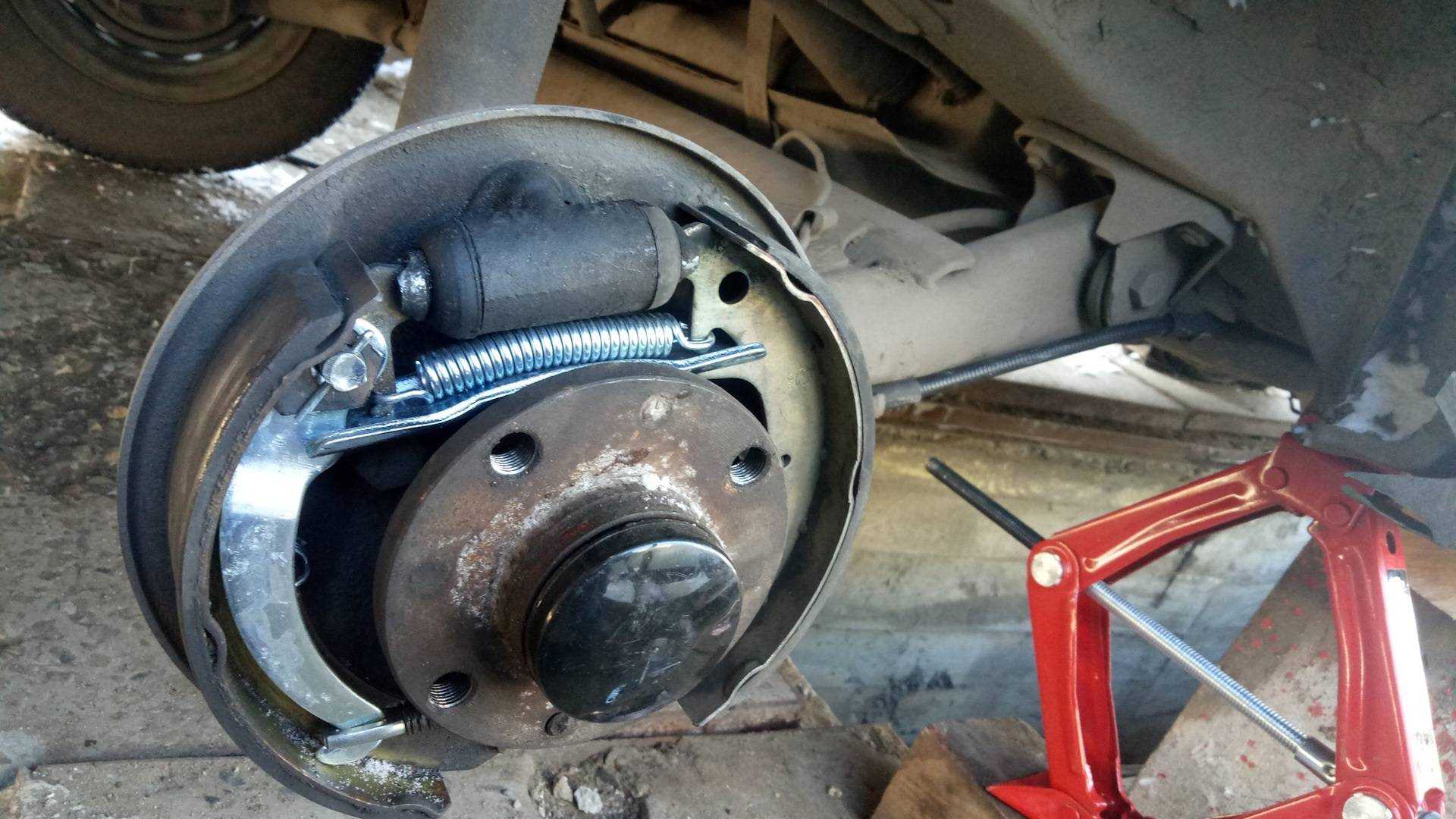

• Демонтируется барабан, для чего ключом на 7 выкручиваются штифты, фиксирующие его.
• Ослабляются пружины, для чего колодки нужно немного вдавить внутрь. Отжать колодки можно при помощи мощной силовой отвертки.
• Снимаются пружины и планки.
• Демонтируется левая колодка. На правой можно увидеть рычаг ручного тормоза, а потому для снятия сначала нужно немного выдвинуть колодку, после чего при помощи пассатижей снять шплинт, удерживающий палец ручного тормоза на колодке.
• Устанавливаются новые детали, сборка проводится в обратной последовательности.

Если разбирать процесс замены на модификациях, оснащенных антиблокировочной системой, то процесс аналогичен, за исключением пары этапов. Первым делом, отключаются датчики антиблокировочной системы. Второй момент – снятие барабана и расположенного под ним задающего диска, определяющего частоту вращения колеса в конкретный момент.

Важный момент при замене – меняются колодки сразу на паре колес. Такой подход исключает неравномерное распределение тормозного усилия, транспортное средство не срывается с траектории, не теряет стабильность во время торможения.

Как сделать правильный выбор?

При подборе новой детали лучше отдать предпочтение оригиналу. Стоят они недорого, так как производятся в России, но обеспечивают полную совместимость с транспортным средством, оптимальные эксплуатационные характеристики и даже сохранение заводской гарантии.

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.

Специализация: Lada

Тормозная система Лада Гранта

Автомобиль Лада Гранта имеет тормозную систему (трубопроводы, тормозные цилиндры, вакуумный усилитель, регулятор тормозов, тормозные колодки и т.д.) аналогичную автомобилю Лада Калина. Для эффективного и безопасного торможения в Лада Гранта применена диагональная, двухконтурная система трубопроводов, это значит, что первый контур блокирует колеса — правое переднее и левое заднее, а второй контур — левое переднее и правое заднее. На передних колесах установлены дисковые тормоза, на задних установлены барабанные тормоза. Управление главным тормозным цилиндром происходит через вакуумный усилитель тормозов, что повышает эффективность оперирования тормозной системой посредством нажатия на педаль тормоза. В зависимости от комплектации автомобиля Лада Гранта тормозная система может быть оснащена антиблокировочной системой тормозов (АБС). На автомобиле Лада Гранта имеется ручной тормоз, который блокирует задние колеса (разводит тормозные колодки в барабанах). Колодки разводятся через систему рычагов, перемещением стального тросика закрепленного на рычаге находящимся в салоне автомобиля. Вакуумный усилитель на автомобиле Лада Гранта (показан на рис. 1) диафрагменного типа. Диафрагма является разделяющей перегородкой между разряженной атмосферой создающейся в вакуумном усилителе и внешним атмосферным давлением. Разность давлений уменьшает усилие на педали тормоза. При отпущенной педали тормоза вакуумная и атмосферная камера сообщаются между собой через специальный клапан.

Рис. 1. Схема гидравлической системы тормозов Лада Гранта (без ABS): 1, 25 — тормозные механизмы правого переднего и левого переднего колеса; 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам; 3,4, 15, 18, 21, 5,10,13,22,27 -трубопроводы гидравлической тормозной системы; 6 — пластиковый бачок главного цилиндра тормозов; 7 — главный цилиндр гидропривода тормозов; 8 — вакуумный усилитель; 9, 30 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12, 17- тормозной механизм правого заднего колеса; 14, 31 — скобы крепления гибких шлангов; 16- гибкий шланг тормозного механизма левого заднего колеса; 19 — упругий рычаг привода регулятора давления; 20 — регулятор давления; 23 – педаль тормоза; 24 — гибкий тормозного механизма левого переднего колеса; 26 — тройник контура правый передний — левый задний тормоза; 28 — тройник контура левый передний — правый задний тормоза; 29 — болты крепления тройников

Особенности устройства тормозной системы Лада Гранта с АБС показаны на рисунке 2.

2. Схема гидропривода тормозов Лада Гранта (с антиблокировочной системой): 1, 14, 22 — скобы крепления гибких шлангов; 2 — тормозной механизм правого переднего колеса; 3 — гибкий шланг тормозного механизма правого переднего колеса; 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза; 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза; 7 — пластиковый бачок главного тормозного цилиндра; 8-вакуумный усилитель; 9, 24 — держатели трубопроводов; 11 — гибкий шланг тормозного механизма правого заднего колеса; 12 — тормозной механизм заднего колеса; 16 -тормозной механизм заднего левого колеса; 17 — гибкий шланг тормозного механизма левого заднего колеса: 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса; 21 — гибкий шланг тормозного механизма левого переднего колеса; 23 — главный цилиндр гидропривода тормозов; 25 — гидроэлектронный модуль ABS

Рис. 3. Вакуумный усилитель автомобиля Лада Гранта: 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный njhvjpyjq цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12-толкатель; 13- возвратная пружина толкателя; 14-пружинаклапана; 15 — клапан; 16- буфе штока; 17- корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы Информацию о принципах работы узлов тормозной системы Лада Гранта, в частности главном тормозном цилиндре и регуляторе давления (регулятор давления устанавливается только на автомобилях без АБС) можно посмотреть в статье «Особенности конструкции тормозной системы автомобиля Лада Приора», конструкция узлов аналогична.

Конструкция рабочей системы тормозов модели Гранта

Тормозная система Гранты представляет собой диагональную, с двумя контурами, имеющую гидравлический привод систему, которая включает в себя рабочий главный цилиндр вместе с вакуумным усилителем, по одному на каждое колесо механизму тормозов, а также регулятора жидкостного давления в обоих механизмах на задней оси.

Каждый контур модели состоит из механизмов тормозов двух колес: одно располагается спереди, второе – сзади. При этом расположены они диагонально. Сделано это для того, чтобы при появлении неисправности в одном из контуров, другой сумел, хоть и не с предельной эффективностью, обеспечить торможение машины.

С помощью регулятора жидкостного давления происходит ограничение попадания жидкости в систему тормозов задней оси в случае недостаточного значения нагрузки этой оси. Таким образом, предотвращается блокировка колес, а автомобиль уберегается от заноса при возникновении необходимости экстренного торможения.

Корпус этой детали имеет небольшое отверстие, которое прикрыто заглушкой из пластмассы. Если из указанного отверстия подтекает «тормозуха», то колея регулятора негерметична.

Для того чтобы облегчить водителю задачу нажатия тормозной педали, привод системы тормозов оснащен специальной деталью под названием вакуумный усилитель. Его работа осуществляется благодаря разрежению, которое образуется внутри впускного трубопровода не заглушенного мотора. По этой причине нельзя глушить двигатель до того момента, пока автомобиль полностью не остановится.

Бачок с жидкостью для качественной работы системы располагается на корпусе главного цилиндра. В крышку бачка вмонтирован датчик, который контролирует уровень жидкости. Когда значение уровня падает до критической отметки, датчик подает сигнал водителю путем включения контрольной лампочки на приборной панели.

Не забывают на отечественном предприятии и об оснащении новых автомобилей современными устройствами. Так, например, большинство комплектаций Лада Гранта выпускаются с системой антиблокировки или ABS в простонародье.

Тип тормозной жидкости	DOT 4
3аправочный объем гидропривода тормозной системы, л	0,45
Свободный ход педали тормоза, мм	3 — 5
Количество щелчков храпового устройства стояночного тормоза	2—4
Минимальная толщина фрикционных накладок тормозных колодок переднего тормозного механизма, мм	1,5
Минимальная толщина тормозного диска, мм	17,8
Максимальное биение тормозного диска, мм	0,15
Максимальный диаметр рабочей поверхности тормозного барабана, мм	201,5
Минимальная толщина фрикционных накладок тормозных колодок заднего тормозного механизма, мм	1,5

Моменты затяжки резьбовых соединений:

Наименование узлов	Резьба	Момент затяжки, Нм (кгс-м)
Болты крепления колеса	М12х1,25	65,2—92,6 (6,7—9,5)
Гайка крепления кронштейна вакуумного усилителя тормозов к кузову	М8	31—38 (3,2—3,9)
Гайки крепления вакуумного усилителя тормозов к кронштейну	М10	26,5—32,3 (2,7—3,3)
Гайки крепления главного цилиндра тормозов к вакуумному усилителю	М10	26,5—32,3 (2,7—3,3)
Наконечник шланга тормозного механизма переднего колеса	М10х1,25	29,4—33,4 (3,0—3,4)
Болты крепления тормозного механизма переднего колеса к поворотному кулаку	М10х1,25	29,1 —36 (3,0—3,7)
Болты крепления рабочего цилиндра переднего тормозного механизма к направляющим пальцам	М8	31—38 (3,2—3,9)
Болты крепления рабочего цилиндра переднего тормозного механизма к суппорту	М12х1,25	95,9—118,4 (9,8—12,1)
Штуцеры тормозных трубок	М10	14,7—18,2 (1,5—1,9)
Болт крепления рабочего цилиндра заднего тормозного механизма	М6	3,3—7,7 (0,3—0,8)
Гайка крепления кронштейна регулятора давления	М8	10,4—24,2 (1,1—2,5)
Болт крепления регулятора давления к кронштейну	М8	10,4—24,2 (1,1—2,5)

Резюме

Тормозная система – это основа безопасности движения на автомобиле. При возникновении малейших неполадок в ее работе необходимо без промедления искать неисправность и устранять проблему. На самом деле причин не так уж и много. К тому же все может быть гораздо проще – например, стук в колесе при торможении возникает из-за выкрученного болта крепления суппорта.

Вчера покатавшись без музыки, ну чет поднадоело, услышал интересный стук. При нажатии на педаль тормоза (прям вот только коснулся, можно сказать) происходит одиночный металлический (как мне кажется) стук. Локализовать его не удалось, то ли справа спереди, то ли сзади. Причем стук то есть, то нет. Например, качусь я 40, касаюсь тормоза (то есть не вот в пол торможу), загорается стоп-сигнал и звучит этот стук. отпускаю педаль, нажимаю-тишина, останавливаюсь, нажимаю на месте — тишина, трогаюсь, торможу-тишина, трогаюсь, проезжаю метров 20-50, нажимаю-стук. В педаль не отдает, но бесит, когда что-то не так.

Знатоки, внимание вопрос, че стучит? Стойки стаба? Суппорт? колодки?

Я когда колодки менял, мазал направляющие, но вот мазал и думал зачем я это делаю, так как часть направляющей находится на открытом воздухе. И посетила меня мысль сейчас, что может грязюка подналипла и подклинивает?

Появление стука при нажатии на педаль тормоза не распространенное, но все же имеющее место явление. При этом диагностировать причину стука достаточно сложно.

Давайте разберемся от куда берется этот стук и как решить данную проблему.

Тормозная система является одной из основных, обеспечивающих безопасность движения. Именно ею осуществляется замедление автомобиля вплоть до остановки.

Наибольшее распространение на автомобилях получила система с гидравлическим приводом, когда усилие водителя, посредством рабочей жидкости передается на тормозные механизмы, установленные на ступицах колес.

Что касается самих механизмов, то на авто используется два их типа – сейчас все большее распространение получают дисковые механизмы, в которых колодки – элементы, осуществляющие замедление, взаимодействуют с диском, установленным на ступицу колеса.

Раньше более частыми в использовании были барабанные механизмы, в которых колодки помещались внутрь барабана, замедление в таких механизмах производилось за счет разжатия колодок, в результате чего они прижимались к внутренней поверхности барабана.

Но полностью от использования барабанных механизмов не отказались, поскольку в них хорошо реализована стояночная тормозная система.

Поэтому многие авто спереди укомплектовываются дисковыми механизмами, а сзади – барабанными.

Обслуживание системы с гидравлическим приводом сводится к периодической замене колодок, поскольку они в результате взаимодействия стираются.

Поэтому проверка состояния дисков и барабанов необходима.

В приводе проверяется состояние трубопроводов, выполняется визуальный осмотр на наличие подтеков, контролируется уровень жидкости.

Часто после ремонтных работ требуется прокачка привода тормозов, для удаления воздуха из трубопроводов, ведь его наличие может сказаться на работоспособности системы.

Поскольку тормозная система не включает большое количество элементов, то считается, что она вполне надежна и при привальном уходе и обслуживании доставлять проблем не должна.

Но это не всегда так. Даже в такой, казалось бы, простой по конструкции системе могут возникать проблемы.

Одной из самых распространенных проблем является появление стука при нажатии на педаль.

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
2. Ключи на 13: рожковый и трещотка с длинной головкой;
3. Балонный ключ;
4. Головка Е-8;
5. Головка на 7;
6. Отвертки для снятия и установки пружин;
7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

• Ставим автомобиль на ровной поверхности;
• Снимаем с ручника, ставим на нейтралку;
• Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
• Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
• Страгиваем болты крепления колеса;

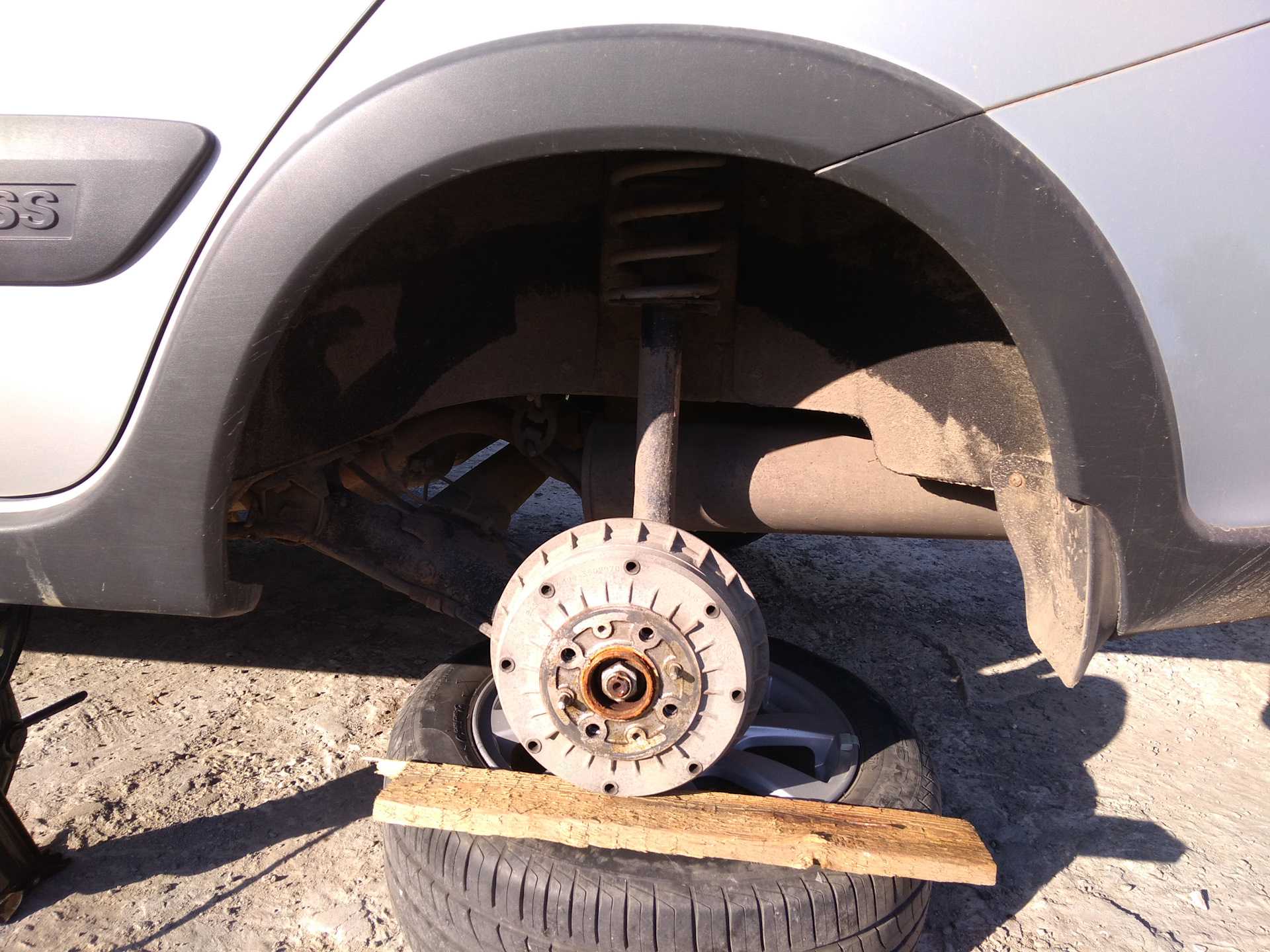

• Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

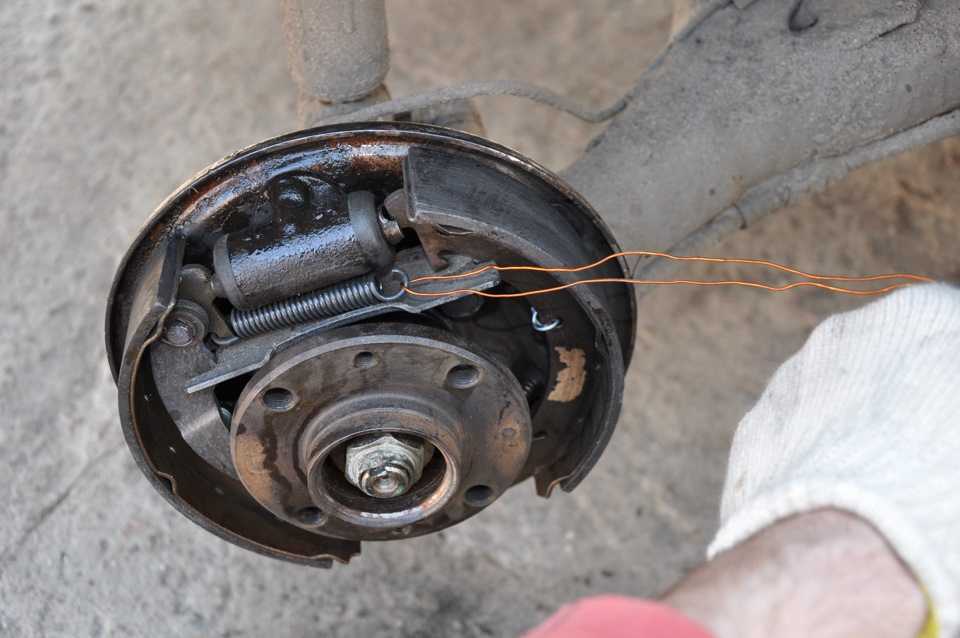

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

• пружину верхнюю №5;
• планку разжимную №6;
• пружину нижнюю №13;
• пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

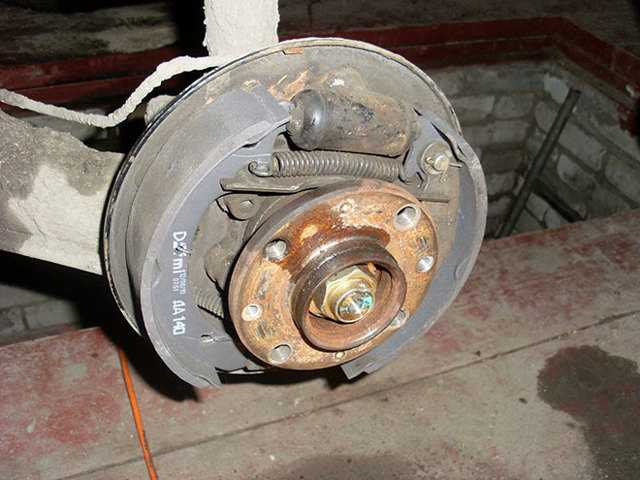

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

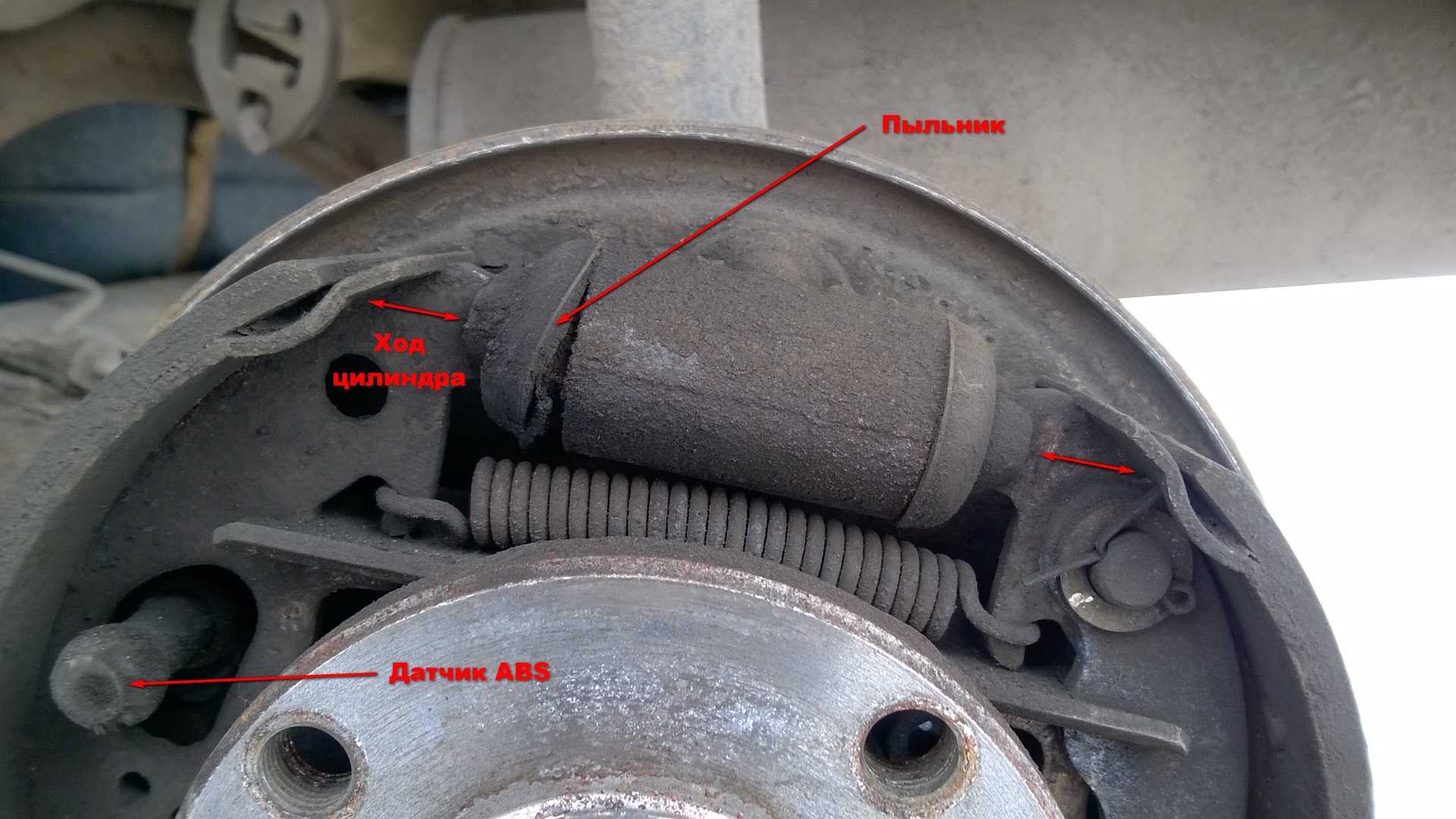

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

1. колеса шумят – гремят – вибрируют при торможении;
2. на колодках осталось 1,5 мм (либо меньше);
3. колодки расслоились, из-за чего колеса периодически заклинивает;
4. перестал держать ручник;
5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

• Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
• Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
• Нельзя нажимать педаль тормоза после снятия барабана;
• Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Замена колодок

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.

2. Снимаем тормозной барабан.

3. Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

4. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

5. Снимаем пружину

6. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку

7. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

8. Снимаем стяжную пружину

9. Отверткой выводим из зацепления с колодкой направляющую пружину.

10. Снимаем переднюю колодку.

11. Отсоединив от задней колодки направляющую пружину опускаем колодку

12. Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза

Инструмент:

• Домкрат или канавный подъемник
• Балонный ключ
• Регулируемая подставка
• Гаечный ключ накидной разрезной на 15 мм
• Гаечный ключ накидной прямой на 13 мм
• Гаечный ключ рожковый на 17 мм
• Плоскогубцы
• Тиски слесарные
• Вороток под торцевую насадку
• Насадка на вороток Е-14
• Отвертка плоская средняя
• Емкость технологическая

Детали и расходники:

• Цилиндр переднего суппорта
• Пластичная смазка
• Пыльник тормозного цилиндра
• Пыльник направляющего пальца скобы
• Смазка для суппортов

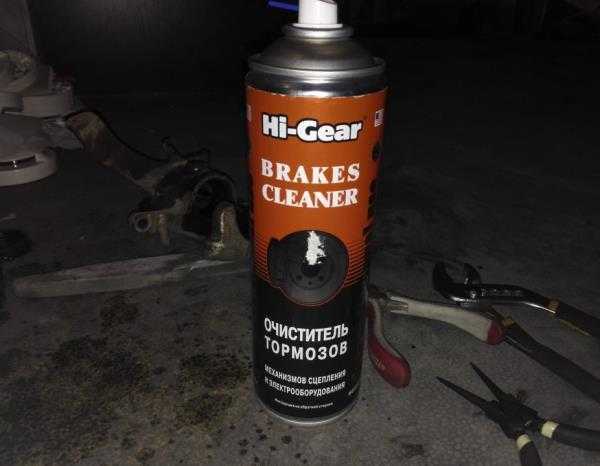

• Очиститель для тормозов
• Ветошь

Примечания:

Цилиндр тормозного механизма переднего колеса заменяйте при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяйте при их разрыве и появлении трещин. Работу выполняйте на смотровой канаве или эстакаде.

Снятие тормозного цилиндра

1. Снимите переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимите шланг тормозного механизма переднего колеса, как описано в этой статье.

3. Расконтрируйте болты крепления цилиндра к направляющим пальцам скобы и отверните болт крепления цилиндра к нижнему направляющему пальцу, как описано в этой статье.

4. Накидным ключом на 13 мм отверните болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17 мм.

5. Снимите скобу тормозного механизма.

6. Зажмите суппорт в тиски с накладками губок из мягкого металла.

7. Головкой Е-14 отверните два винта крепления цилиндра к суппорту и отделите цилиндр от суппорта.

Замена пыльника поршня тормозного цилиндра

1. Подденьте отверткой стопорное кольцо и снимите его.

2. Снимите пыльник с буртика цилиндра.

3. Перед установкой нового пыльника очистите его посадочные места от грязи и нанесите на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки.

4. Установите новый пыльник и соберите скобу (цилиндр с суппортом) в обратной последовательности.

5. Затяните винты крепления цилиндра к суппорту предписанным моментом.

6. Перед монтажом скобы, выньте из отверстия направляющей колодок направляющий палец скобы.

7. Снимите пыльник с пальца.

8. Нанесите на рабочую поверхность пальца тонкий слой смазки для суппортов, поврежденный пыльник замените новым.

7. Аналогично смажьте другой направляющий палец.

8. Установите скобу в обратной последовательности. Прокачайте гидропривод тормозной системы.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

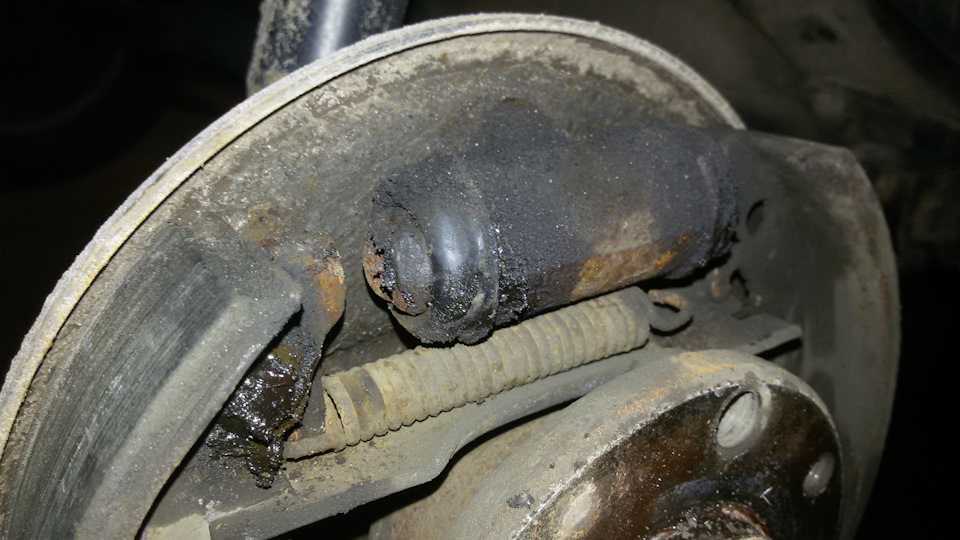

Неисправность колесных, тормозных цилиндров может проявляться следующим образом:- в пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру грязезащитного кожуха. Утечку тормозной жидкости из пластикового бачка, расположенного в моторном отсеке;- также возможно заклинивание поршней в цилиндре. Обычно заклинивание происходит в выдвинутом положении поршней. При этом колодки изнашиваются, колесо притормаживает, машина плохо катится по инерции, без включения какой либо передачи. И в том и другом случае тормозной цилиндр на автомобиле Лада Гранта подлежит замене.

Для замены заднего тормозного колесного цилиндра вам потребуются: ключ на 10 мм, специальный ключ «на 10» для отворачивания гаек тормозных трубок.
