Объем масла в двигателе ямз 238

ЯМЗ 7511.10

Марка масла	Номер стандарта	Предприятие-изготовитель
ЮТЕК Супердизель (SAE 10W-40, API CF-4/SG) М-4з/14-Е ЮТЕК Супердизель (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла	ТУ 0253-283-05742746-95 изм. 1Номер стандарта	ОАО «Ангарская нефтехимическая ЛУКойл-Пермнефтеоргсинтез» Предприятие-изготовитель
Рольс Турбо (SAE 15W-40, АРI СF-4/SF) М-5з/14-Е Марка масла	ТУ 38.301-41-185-99Номер стандарта	ОАО «Рязанский НПЗ» Предприятие-изготовитель
ЛУКОЙЛ-авангард (SAE 15W-40, АРI СG-4/SJ) М-5з/14-Е Марка масла	ТУ 0253-102-00148636-00 с изм. 1…4Номер стандарта	ООО «ЛУКойл-Пермнефтеоргсинтез» Предприятие-изготовитель
Спектрол Чемпион (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла	ТУ 0253-15-06913380-98Номер стандарта	ЗАО ПГ «Спектр-Авто» г.Москва Предприятие-изготовитель
Essolube ХТ-4 (SAE 15W-40, АРI СF-4/CF) Марка масла	-Номер стандарта	Компания Exxon Mobil Предприятие-изготовитель
Consol Титан Транзит (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла	ТУ 0253-007-17280618-2000Номер стандарта	ООО «ВИАЛ ОЙЛ», г. Москва Предприятие-изготовитель
Shell Rimula D (SAE 10W-30, АРI СF-4/SG) Марка масла	-Номер стандарта	Shell East Europe Co Предприятие-изготовитель
Shell Rimula D (SAE 15W-40, АРI СF-4/SG) Марка масла	-Номер стандарта	Shell East Europe Co Предприятие-изготовитель
ВНИИ НП М-5з/16-Д2 Марка масла	ТУ 38.401-58-309-2002Номер стандарта	ОАО «Роснефть МОПЗ «Нефтепродукт» Предприятие-изготовитель
Ravenol Turbo-Plus SHPD (SAE 15W-40, АРI СI-4/CH-4/CF/SL) Марка масла	-Номер стандарта	Компания Ravensberger Schmierstoffvertrieb GmbH, Deutshland Предприятие-изготовитель
ЛУКОЙЛ-Дизель (SAE 10W-40, АРI СF-4/SG) М-5з/14-Е Марка масла	ТУ 38.601-07-38-2002Номер стандарта	ОАО «ЛУКойл-Нижегороднефтеоргсинтез» Предприятие-изготовитель

Примечание: Для двигателей ЯМЗ, удовлетворяющих экологическим нормативам Евро-2, допускается применение моторных масел групп: а) ЯМЗ-5-06, б) ЯМЗ-2-97…ЯМЗ-3-02 со сроком смены вдвое меньшим, чем для масел группы ЯМЗ-4-02.

Характеристика заправочных емкостей ЯМЗ 238

Для двигателя ЯМЗ 238 используется смазочная система смешанного типа с «мокрым» картером.

Система охлаждения мотора без радиатора требует 20 л смазочных материалов. Топливному насосу достаточно 0,2 л, емкость воздушного фильтра — 1,4 л. Регулятора у 238 модели в отличие от 236, нет.

Измеряется объем масла в двигателе ЯМЗ 238 при помощи специального щупа с о и «минимум». За один раз заливают 24-28 л, при том что рабочий объем системы смазки этого силового агрегата достигает 32 л. если в ходе работы давление масла в системе оказывается повышено более, чем до 520 кПа (5,2 кгс/кв.см.), происходит возврат излишек смазочных материалов по масляной магистрали и одновременная очистка фильтрами.

Масло в коробку передач ZF на КамАЗ

Инструкция по применению определяет, какое масло заливать в КПП ZF КамАЗ. Смазки отечественного производства имеют меньшую цену, однако для использования в дорогостоящих импортных механизмах лучше использовать брендовое масло в коробку передач ZF на КамАЗ. Для этих целей стоит выбрать Titan Cytrac Man Synth 75W-80 или Titan Cytrac LD 75W-80. Прекрасно подойдёт и Castrol EP 80W и Mobil GX-A 80W. Качественная марка масла в коробке передач продлит срок её службы уменшит износ деталей. Поэтому оптимальный выбор – использовать масло в КПП ЗФ КамАЗ, указанное в спецификациях к данной коробке. Это классы GL-4 и MIL-L2105. Вязкость также определяется температурными условиями среды. Для холодного климата 75 W-90(80), для средней полосы — 80W-90, и для жаркой погоды — 85W-90.

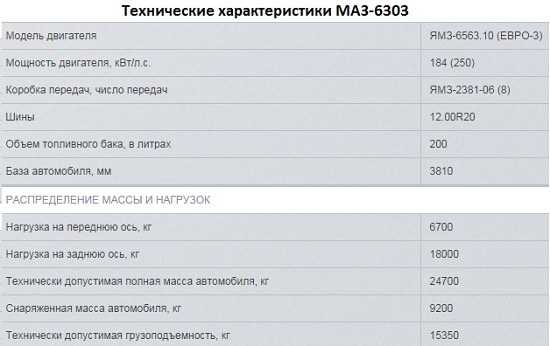

Бортовой автомобиль-тягач, выпускается Минским автозаводом с 1987 г. Кузов — металлическая платформа с открывающимися боковыми и задним бортами. Боковой борт состоит из двух частей. Настил пола — деревянный. Кабина — двухместная, откидывающаяся вперед с помощью гидроцилиндра с ручным насосом. Сиденье водителя — подрессоренное, регулируется по длине, высоте, наклону подушки и спинки. Основной прицеп МАЗ-8926. Выпускаются также шасси МАЗ-5337

грузоподъемностью 9850 кг, предназначенные для установки различных кузовов и оборудования и МАЗ-533701 (исполнение «ХЛ») для холодного климата (до минус 60°С). Кроме того выпускается шасси МАЗ-5334 грузоподъемностью 9150 кг (на базе агрегатов автомобиля МАЗ-5335, снятого с производства).

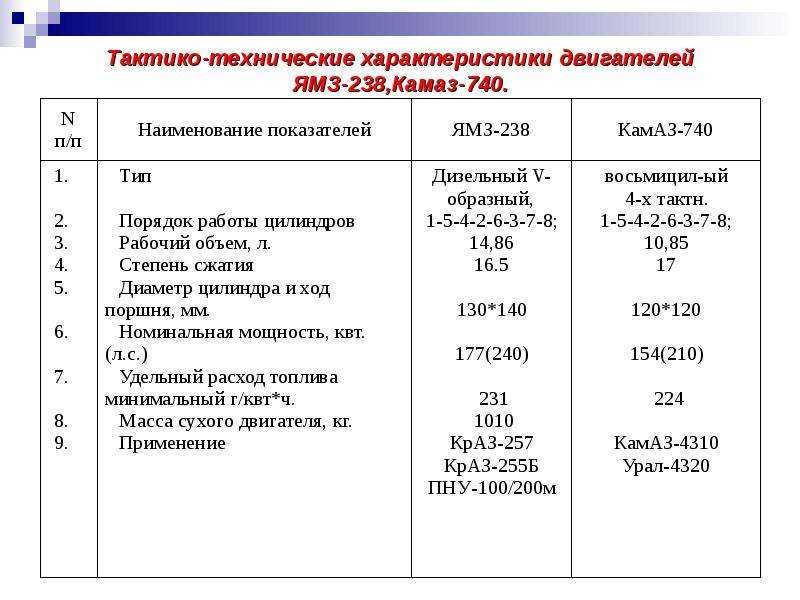

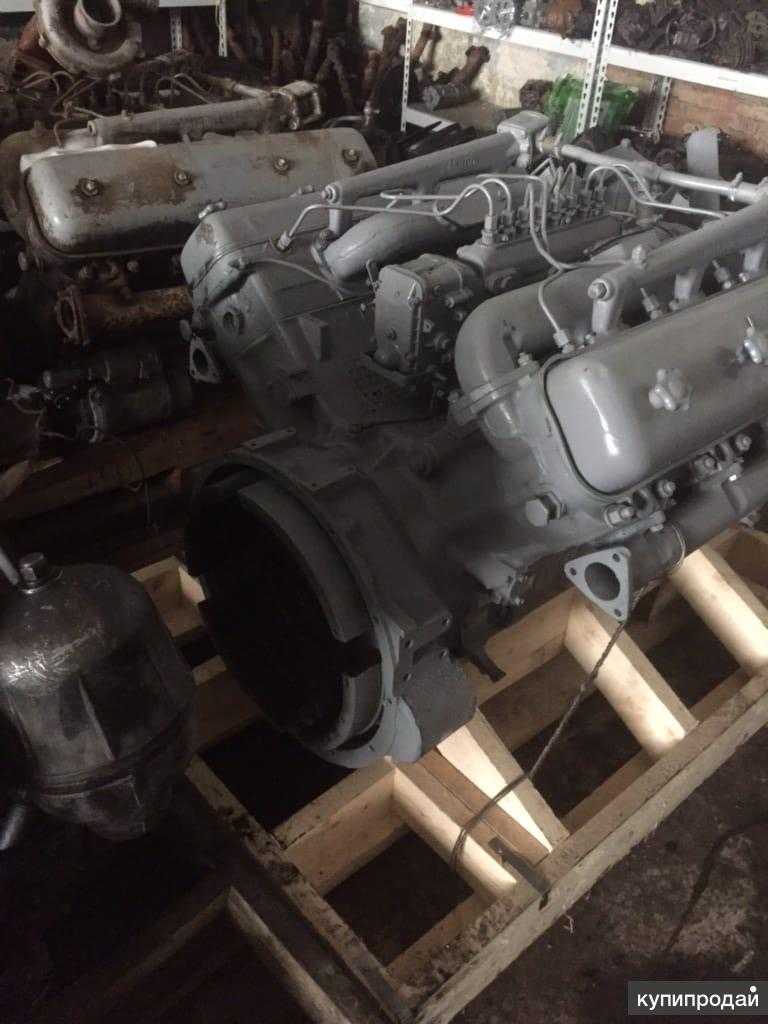

Двигатель ЯМЗ 238 технические характеристики

Двигатель данной модификации отличается от предыдущей версии ЯМЗ 236 числом цилиндров.

Базовые модели ЯМЗ-238 являются 4-х тактными восьмицилиндровыми дизельными силовыми агрегатами.
Расположение цилиндров – У-образное.
Вырабатываемая мощность равна 180 – 240 лошадиных сил.
Впрыск топлива – непосредственного типа.
Охлаждение – жидкостное.
Выпускаемые версии моделей – атмосферные и с турбонаддувом.
Удельный расход топлива двигателя ЯМЗ 238 – 214 г/кВт.ч (157 г/л.с.ч).
Объем двигателя ЯМЗ 238 – 14,85 метров куб.
Вес двигателя ЯМЗ 238 равен 820 – 1010 кг.

Дизельные двигатели 238-й серии оборудованы механическим топливным насосом ТНВД. С целью обеспечения максимально равномерного сгорания дизтоплива, для каждого рабочего цилиндра предусмотрена индивидуальная плунжерная пара. Сам насос ТНВД расположен в развале рядов цилиндров.

На основе конструкции ЯМЗ 238 создано большое количество модификаций для автомобилей различных моделей. В модельный ряд восьмерки входят следующие разновидности дизельных двигателей внутреннего сгорания: 238Д, 238ДЕ2, 238М2, 238НД5, 238Д1, 238ДЕ, ЯМЗ-238нд5, ЯМЗ-238н, ЯМЗ-238м2-5, ЯМЗ-238м2-2, ЯМЗ-238д2, ЯМЗ-238де2-21, ЯМЗ-238м2-11.

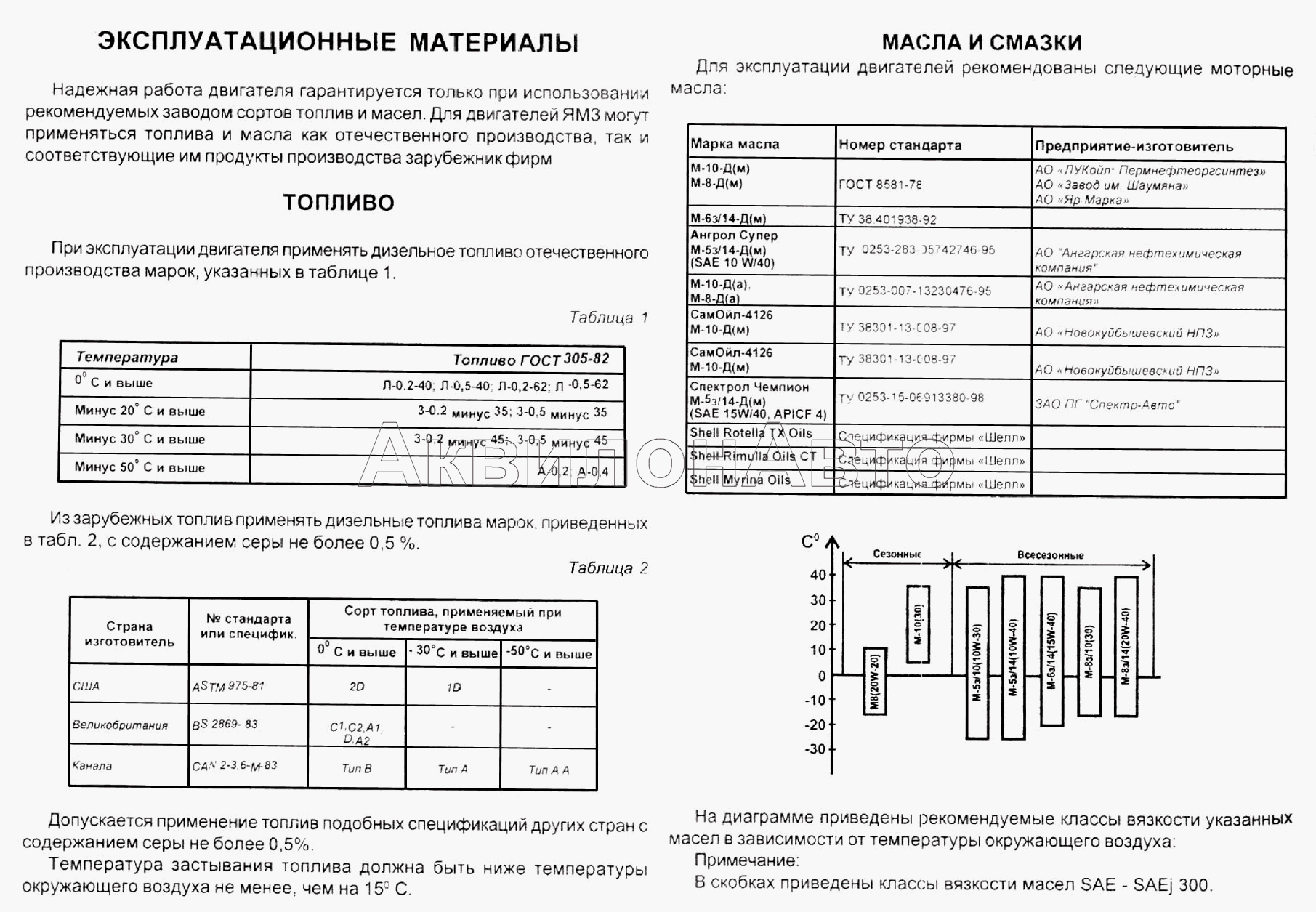

Масла для ЯМЗ

Сильная сторона двигателя ЯМЗ 238 — тщательно продуманная и безотказно работающая система масляной смазки всех узлов. Здесь применена смешанная схема, ее принцип действия заключается в том, что коренные и шатунные подшипники, находящиеся в ключевых узлах агрегата — распределительном и коленчатом валу — смазываются под давлением. Также обслуживаются втулки верхней головки шатуна, промежуточной шестерни маслонасоса, втулки коромысел клапанов, втулки толкателей и сферические опоры штанг. Остальные элементы — зеркало цилиндров, подшипники качения, зубчатые передачи и кулачки распределительного вала не требуют такого количества смазки и обслуживаются путем разбрызгивания. На стенах блока цилиндров предусмотрена система масляных каналов для подведения смазки к узлам и фильтрам механизма.

Согласно инструкции для обслуживания моторов серии 238 используется дизельное масло ГОСТ 5304-54. Также в сопровождающих документах можно обнаружить рекомендации по применению моторных масляных присадок, которые улучшают функционирование заправляемого в двигатель масла.

Основные элементы системы смазки ЯМЗ 238:

стандартный масляный насос шестерёнчатого типа;
центробежный фильтр тонкой очистки масла с реактивным приводом;
полнопоточный масляный фильтр на основе металлической сетки со сменным фильтрующим элементом.

Характеристика заправочных емкостей ЯМЗ 238

Для двигателя ЯМЗ 238 используется смазочная система смешанного типа с «мокрым» картером.

Измеряется объем масла в двигателе ЯМЗ 238 при помощи специального щупа с отметками «максимум» и «минимум». За один раз заливают 24-28 л, при том что рабочий объем системы смазки этого силового агрегата достигает 32 л. если в ходе работы давление масла в системе оказывается повышено более, чем до 520 кПа (5,2 кгс/кв.см.), происходит возврат излишек смазочных материалов по масляной магистрали и одновременная очистка фильтрами.

Обслуживание смазочной системы ЯМЗ 238

Длительность эксплуатационного срока двигателей ЯМЗ 238 полностью зависит от периодичности проведения смазочных операций. Сорт, качество, марка масла для двигателя ЯМЗ 238 также играют важную роль в длительности работы сложного устройства.

Как осуществляется проверка уровня моторного масла:

Очистить заливное отверстие от грязевых скоплений.
Извлечь масляный контрольный щуп из корпуса ДВС.
Протереть насухо салфеткой без ворса.
Вставить щуп на прежнее место и снова вытащить.
Определить уровень масла.
Нормальной считается отметка, находящаяся между обозначениями «Н» и «В» (нижний и верхний уровни).

Если, в результате замера объема масла, отметка находится ближе к нижнему значению, рекомендуется долить необходимое количество свежей порции смазочной жидкости в двигатель через заливное отверстие. Заливная горловина расположена спереди мотора за гидравлической муфтой вентилятора.

В процессе замера уровня производится контроль состояния смазочного материала. Для этого необходимо нанести несколько капель масла на бумажную салфетку белого цвета и изучить следующие параметры моторного масла:

цвет масляного пятна;
степень прозрачности;
наличие инородных включений в виде черных точек и металлической стружки.

При выявлении отклонений качества масла от нормы необходимо произвести замену отработанной жидкости, а также промыть систему смазки дизельного двигателя.

ЯМЗ 238 Б, ЯМЗ 238 Д, ЯМЗ 238 ДК, ЯМЗ 238 БК

Марка масла	Номер стандарта	Предприятие-изготовитель
М-10-Д2(м) М-8-Д2(м) Марка масла	ГОСТ 8581-78Номер стандарта	ООО «ЛУКойл-Пермнефтеоргсинтез», ОАО «Славнефть-Ярославнефтеоргсинтез», АО «Азмол» г. Бердянск ОАО «Ангарская нефтехимическая Рязанский НПЗ», ООО «ЛУКойл-Волгограднефтепереработка» Предприятие-изготовитель
Consol М-10-Д2(м) Consol М-8-Д2(м) Марка масла	ГОСТ 8581-78Номер стандарта	ООО «ВИАЛ ОЙЛ», г. Москва Предприятие-изготовитель
Омскойл-Турбо 2 (М-10-Д2(м)) Марка масла	ТУ 38.301-19-110-97 изм. 1-4Номер стандарта	ОАО «Омский НПЗ» Предприятие-изготовитель
Сам-Ойл-4126 М-10-Д2(м) Марка масла	ТУ 38.301-13-008-97Номер стандарта	ОАО «Новокуйбышевский НПЗ» Предприятие-изготовитель
Сам-Ойл-4127 М-6з/14-Д(м) Марка масла	ТУ 38.301-13-008-97Номер стандарта	ОАО «Новокуйбышевский НПЗ» Предприятие-изготовитель
ЛУКойл-Супер (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла	ТУ 0253-075-00148636-99 изм. 1Номер стандарта	ООО «НОРСИ», г. Кстово Предприятие-изготовитель
ЛУКойл-Супер (SAE 15W-40, АРI СD/SF) М-5з/14Д(м) Марка масла	ТУ 0253-004-00148599-00 с изм. 1Номер стандарта	ООО «ЛУКойл-Волгограднефтепереработка» Предприятие-изготовитель
М-16-ДР Марка масла	ТУ 38.401.642-87Номер стандарта	ОАО «Роснефть-МОПЗ «Нефтепродукт» Предприятие-изготовитель
Castrol Formula RS Rasing Syntec (SAE 20W-60, API SH/CF) Марка масла	-Номер стандарта	Предприятие-изготовитель
Titan GT (SAE 20W-50, API SG/CD) Марка масла	-Номер стандарта	Предприятие-изготовитель
Titan Supersyn SL (SAE 5W-50, API CF/SI) Марка масла	-Номер стандарта	Предприятие-изготовитель

Примечание: Для двигателей с турбонаддувом допускается использование масел групп ЯМЗ-4-02, ЯМЗ-5-06.

спецификаций. Дизельные двигатели для большегрузных автомобилей

Дизельные двигатели в современном мире устанавливаются на грузовые автомобили, тракторы, сельскохозяйственные машины и трактора. Отечественный аналог надежных зарубежных двигателей – ЯМЗ-238. Устанавливается на такую известную технику, как МАЗ, КРАЗ, КАМАЗ, ЗИЛ, ДОН, К-700 и другие автомобили. Разумеется, изначально мотор предназначался для продукции Минского автозавода. Но со временем доказал, что двигатель ЯМЗ-238, технические характеристики которого высоки, является лучшим дизелем СССР и постсоветского пространства, и может смело конкурировать с такими известными марками, как MAN и DAP.

Общая информация

ЯМЗ-238 заменил устаревшие моторы ЯАЗ-204 и ЯАЗ 206. Он был спроектирован в 50-е годы легендарным советским конструктором Чернышевым Г. Д., он же автор ЯМЗ-236.

Этот двигатель получил свою популярность благодаря своей надежности и совместимости со многими автомобилями и тракторами. Прошло 65 лет с момента создания первого двигателя, а популярность этих двигателей только возрастала. Простота эксплуатации, ремонта и обслуживания сделали ЯМЗ-238 незаменимым помощником многих сельскохозяйственных и строительных компаний, использующих этот мотор в своих автомобилях.

Конечно, за долгие годы развития и внедрения новых технологий этот двигатель претерпел множество модификаций, но основная конструкция не изменилась, внесены лишь коррективы в общую конструкцию.

Технические условия

Рассмотрим, двигатель ЯМЗ-238, технические характеристики мотора.

Двигатель имеет V-образную конфигурацию из 8 цилиндров, расположенных в 2 ряда. 16 клапанов обеспечивают идеальный впрыск и выпуск. Как и на 236-м, ход поршня 140 мм, диаметр цилиндра 130 мм. Жидкостная система охлаждения двигателя ЯМЗ-238 обеспечивает максимальный эффект и не позволяет мотору перегреваться.

Рабочий объем 14.866 литров, а мощность в зависимости от модификации может составлять 235-420 лошадиных сил. Двигатель ЯМЗ-238, технические характеристики которого позволяют в ряде случаев развивать мощность до 500 лошадиных сил, устанавливается не только на рекомендованную комплектацию, но и на автомобили с другими конструктивными данными. Также на новых версиях используется турбонаддув, что придает еще больше уверенности и тяги при эксплуатации.

Прибор

ТНВД ЯМЗ-238 ТНВД, который можно назвать АЗС. Он расположен в развале силового агрегата и подает топливо в каждый цилиндр отдельно, а впрыск производится напрямую.

Двигатель имеет два головных блока, изготовленных из чугуна. Вал распределительный стальной, изготовленный по технологии штамповки. Основной силовой агрегат выполнен из чугуна, а коленчатый вал — из обожженной заготовки методом токарной обработки.

Система впрыска устроена таким образом, что ТНВД ЯМЗ-238 под давлением подает топливо к форсункам, которые производят впрыск. Топливная аппаратура на этом двигателе считается одной из самых совершенных в мире. Тип этой системы плунжерный, имеет центробежную муфту, которая сама регулируется.

Поршни отлиты из высокопрочного алюминия, что позволяет не ломаться при больших нагрузках. На каждом из них установлено по 1 маслосъемному кольцу и по 3 компрессионных.

Двигатель ЯМЗ-238, технические характеристики и конструкция которого надежны и просты, имеет ресурс работы 800 тыс. км, а при должном обслуживании можно достичь 1 млн км.

Установка на другие автомобили

Двигатель ЯМЗ-238, технические характеристики которого высокие, может устанавливаться на другие автомобили. Так, переделывалась грузовая, строительная и сельскохозяйственная техника. Например, очень хорошо зарекомендовал себя камазовский двигатель ЯМЗ-238, позволивший снизить расход топлива, в отличие от исходного камского двигателя.

Конечно, на многих автомобилях приходилось переделывать элементы крепления силового агрегата, устанавливать другую коробку передач, но все это оправдывалось в ходе эксплуатации и ремонта.

Ремонт

Ремонт двигателя ЯМЗ-238 достаточно прост, если отдать его специалистам в этой области. Основной проблемой остается поиск запчастей, но многие производители дают возможность выбора из широкого ассортимента. С наступлением кризиса ценовая политика выросла, но меньше, чем на двигатели иностранного производства.

Сальники коленчатого и распределительного вала.
Подшипник к/вала.
Гильзакомплекты (поршень, палец, втулка, кольцо).
Втулки шатунов.
Клапаны выпускные и впускные.
Седла клапанов.
Направляющие втулки.
Сальник клапанов.
Корневые вкладыши и шатуны.

Проверка системы охлаждения

Во время периодических осмотров автомобиля механикам требуется уделять особое внимание состоянию системы охлаждения ЯМЗ-238 объемом 11150 кубических сантиметров. Необходимо проверить герметичность патрубков и мест соединений, чтобы вовремя предотвратить утечку антифриза

Чтобы проверить насос охлаждения мотора на герметичность, необходимо поднять давление в силовом агрегате до 3 кгс/см2 и выдержать его в течение одной минуты. Также можно проверить на предмет утечек помпу, пропустив через систему сжатый воздух в течение 30 секунд.

Если система герметична, специалисту необходимо проверить работу механизмов. Для этого необходимо прокрутить вал насоса. Он должен свободно крутиться вдоль своей оси.

Принцип работы охлаждения

Во время нормальной работы мотора ЯМЗ-238 от МАЗа в системе охлаждения циркуляция жидкости создается за счет работы центробежного насоса. Насос перекачивает охлаждающую жидкость в поперечный канал, а затем она проходит по продольному каналу и попадает в водяную полость цилиндров, расположенных в правом ряду. В остальные цилиндры двигателя жидкость для охлаждения попадает через впускной патрубок. Таким образом удается охладить масло сразу в двух элементах силового агрегата.

Далее антифриз попадает в левый продольно расположенный канал. Чтобы охлаждающая жидкость попадала в жидкостно-масляный теплообменник, инженеры запрессовали заглушку в переднюю крышку шестерен для распределения. Затем антифриз по трубкам попадает в головки цилиндров, охлаждая наиболее нагретую поверхность, такую как выпускные каналы, стаканы форсунок. Затем жидкость сливается в несколько водосборных труб. Во время разогрева только что заведенного двигателя система охлаждения не функционирует.

Движению антифриза препятствуют клапаны термостатов. Жидкость, служащая, чтобы охладить двигатель от перегрева, циркулирует по соединительным трубкам, перепускной трубе через водяной насос. При этом она не попадает в радиатор, благодаря чему силовой агрегат нагревается до рабочей температуры. После того как антифриз нагреется до 80 градусов по Цельсию, клапаны термостатов открываются. Нагретая до нужной температуры жидкость поступает в полости водяного радиатора, где нагревает поток воздуха, поступающего благодаря работе вентилятора. Затем антифриз снова поступает к водяному насосу.

В тот момент, когда температура охлаждающей жидкости снижается, термостаты направляют ее к насосу, минуя радиатор.Таким образом, благодаря блокировкам термостатов в двигателе обеспечивается оптимальный тепловой режим.

М-10-Г2(к) М-8-Г2(к)	ГОСТ 8581-78	ООО «ЛУКойл-Пермнефтеоргсинтез», ОАО «Норси», ОАО «Рязанский НПЗ», ОАО «Славнефть-Ярославнефтеоргсинтез», ОАО «Ярославский НПЗ им. Менделеева», ООО «ЛУКойл-Волгограднефтепереработка», ОАО «Ангарская нефтехимическая ЛУКойл-Пермнефтеоргсинтез»
М-6з/10-В	ГОСТ 10541-78	ОАО «Норси», ОАО «УфаНефтехим»
М-6з/12-Г	ТУ 0253-011-00151742-95	АО «Кременчугский НПЗ»
Славол М-3042У (М-10-Г2у) Славол М-2042У (М-8-Г2у)	ТУ У 13932946.015-96	НПП «Присадки»
Лукойл Стандарт SAE 10W-30, АР SF/CC	ТУ 0253-072-00148636-95 изм. 1-8	ООО «ЛУКойл-Пермнефтеоргсинтез»

Сколько масла в двигателе ямз

ЯМЗ 7511.10

Характеристика заправочных емкостей ЯМЗ 238

Масло в коробку передач ZF на КамАЗ

Двигатель ЯМЗ 238 технические характеристики

Масла для ЯМЗ

Характеристика заправочных емкостей ЯМЗ 238

Обслуживание смазочной системы ЯМЗ 238

Рекомендуемые моторные масла (ЯМЗ) — ПСМ

Масла для двигателей без турбонаддува (Группа масел ЯМЗ-1-97)

Масла для форсированных двигателей с турбонаддувом (Группа масел ЯМЗ-2-97 ~ ЯМЗ-3-02)

Примерное соответствие уровня эксплуатационных свойств масел по разным классификациям*

ЯМЗ 238 Б, ЯМЗ 238 Д, ЯМЗ 238 ДК, ЯМЗ 238 БК
