Паз 3205 технические характеристики, габариты, вес

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

Схема

Расшифровка

1. реле поворотов и аварийной сигнализации
2. реле заднего противотуманного фонаря
3. реле ближнего света фар
4. реле дальнего света фар
5. реле сигналов торможения
6. реле аварийной сигнализации
7. реле звукового сигнала
8. реле противотуманных фар
9. реле отключения АКБ
10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

Как заменить

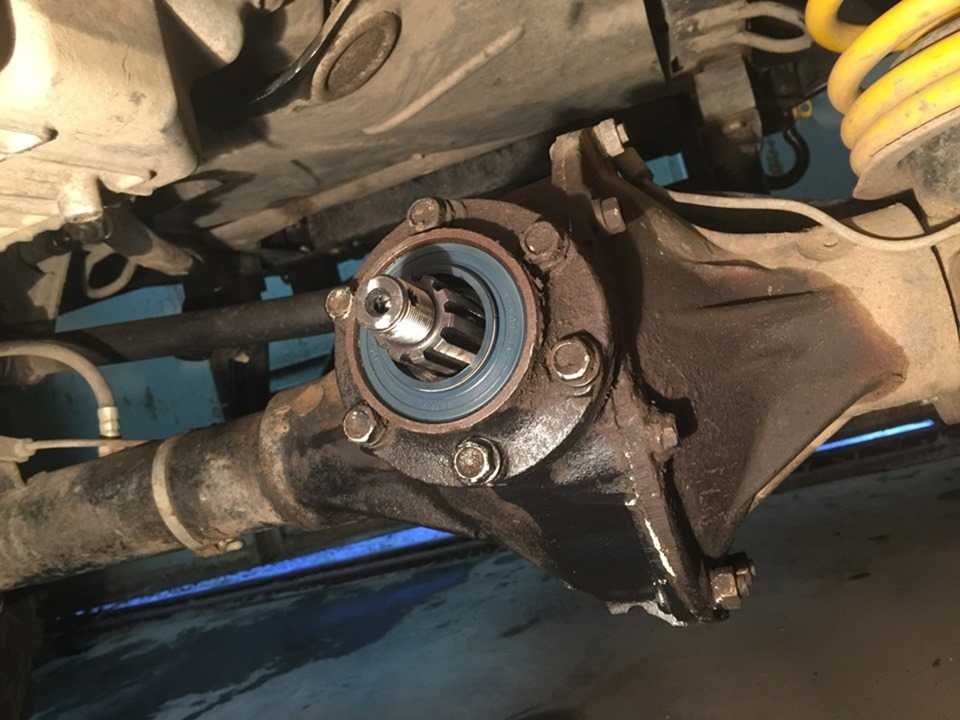

Замена сальника — не самая простая задача, однако справиться с ней в гаражных условиях вполне возможно. Перед тем, как менять сальник, необходимо подобрать ему замену в автомагазине. Подойти к выбору нужно со всей серьезностью, так как низкокачественный сальник придется менять в ближайшей перспективе.

Для замены сальника понадобятся небольшой комплект инструментов:

• набор накидных ключей различной размерности;
• двухзахватный съемник;
• динамометрический ключ;
• домкрат для поднятия заднего моста автомобиля, если нет возможности воспользоваться ямой или эстакадой;
• шлицевая отвертка;
• шестигранная торцевая головка на 30 мм;
• молоток.

Последовательность действий в случае замены сальника выглядит следующим образом.

1. Загоните автомобиль на смотровую яму или эстакаду. Если такой возможности нет, то с помощью домкрата поднимите задние колеса автомобиля, снимите их и установите заднюю часть на подставки. Таким способом открывается доступ к заднему мосту автомобиля.
2. Поставьте автомобиль на ручник, тем самым предотвратив прокручивание хвостовика в процессе работ по замене сальника.
3. С помощью накидных ключей открутите болты, соединяющие карданный вал с редуктором.
4. Слейте трансмиссионное масло из заднего моста в специально подготовленную емкость. Для этого открутите сливную пробку, расположенную в задней части моста.
5. Демонтируйте фланец карданного вала с фланца хвостовика. Для этого открутите гайку крепления ведущей шестерни с помощью накидного ключа, накинув на нее торцевую головку.
6. Снимите фланец шестерни с хвостовика. Для этого используйте двухзахватный съемник. При его отсутствии существует вариант демонтировать фланец вручную, приложив определенные усилия.
7. С помощью шлицевой отвертки подденьте старый сальник и снимите его.
8. Далее можно переходить к монтажу нового сальника и последующей сборке узла. Перед этим тщательно осмотрите редуктор на предмет повреждений. Также убедитесь в том, что при демонтаже фланец не потерпел повреждений. Если на нем имеется ржавчина, то очистите ее с помощью шлифовки.
9. Смажьте посадочное место и рабочую поверхность сальника трансмиссионным маслом.
10. Монтируйте сальник на посадочное место. Для этого используйте металлическую втулку одинакового с сальником диаметра. Монтаж производится при помощи молотка: нужно мягкими, но уверенными ударами по втулке запрессовать сальник на посадочное место. Перекосы или повреждения сальника во время монтажа не допустимы.

Затем перейдите к сборке редуктора.

1. Монтаж осуществляется в обратной последовательности. Сначала установите фланец шестерни, затем присоедините к нему фланец карданного вала. Во время монтажа не прикручивайте старую гайку крепления хвостовика — в идеале замените ее на новую.
2. Прикрутите гайку крепление главной шестерни с помощью динамометрического ключа. Проверьте вращения фланца — он должен вращаться равномерно и без сопротивления.
3. Прикрутите карданный вал обратно.
4. Залейте трансмиссионное масло в редуктор заднего моста, используя заливную пробку. Можно залить старое масло, которое сливалось в емкость. Однако заодно с процессом замены сальника можно поменять масло в заднем мосту.

По окончанию процедуры совершите небольшую поездку на автомобиле. Во время движения редуктор заднего моста не должен начать гудеть. После поездки осмотрите редуктор в месте крепления к нему карданного вала. Если ни гудения в процессе движения, ни масляных подтеков не фиксируется, то замену сальника можно признать удачной.

Сам по себе процесс замены сальника хвостовика заднего моста не является особо сложной задачей. Труднее присоединить редуктор к карданному валу так, чтобы правильно совместить с ним шестерни. Для этого перед прикручиванием гайки крепления хвостовика можно вывести полуоси (валы для передачи крутящего момента на колеса) от шестерен. Для этого перед тем как закрутить гайку крепления шестерен, нужно снять задние колеса и открутить гайки крепления полуосей.

Источник

Устройство, особенности конструкции

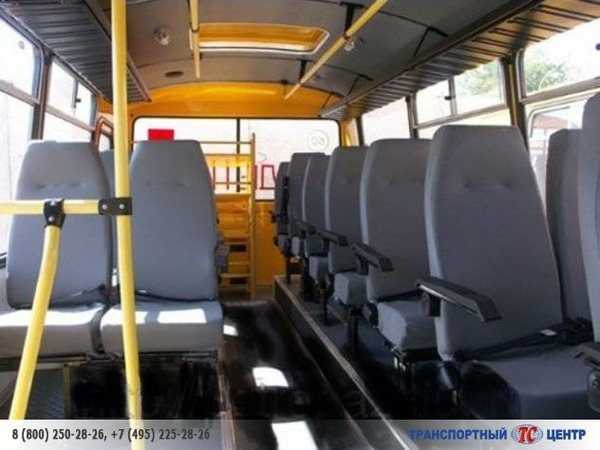

Автобус оборудован детскими сиденьями с ремнями безопасности, местами для размещения багажа, убирающейся подножкой пассажирской двери, знаками «Перевозка детей» и надписями «Дети», устройством ограничения скорости, внутренним и внешним громкоговорящим устройством, устройством подающим сигнал при движении задним ходом, внешними зеркалами с электрообогревом.

Школьный автобус ПАЗ-423470-04. Фото Транспортный Центр

Пассажирская дверь оборудована устройством, препятствующим началу движения при открытой или не полностью закрытой двери, а также оборудована одной убирающейся подножкой.

Для обеспечения безопасности движения при перевозке детей автобус оснащен устройством ограничения скорости (сокр. УОС). Устройство ограничения скорости предназначено для ограничения максимальной скорости движения до 60 км/ч, а также обеспечивает выполнение следующих функций:

• не допускает движение автобуса при открытой пассажирской двери;
• не допускает открытие пассажирских дверей на движущемся автобусе;
• не допускает закрытие пассажирской двери при наличии человека на выдвижной подножке.

В состав УОС швходят:

1. Блок управления – установлен на панели воздуховода (сзади места водителя).
2. Электромагнитный клапан, установленный на панели воздуховода, управляет пневмоцилиндром привода акселератора.
3. Пневмоцилиндр – установлен в моторном отсеке, воздействует на привод педали акселератора для обеспечения указанных требований.
4. Датчик положения на выдвижной подножке пассажирской двери.
5. Электромагнитный датчик (геркон)- установлен на пневмоцилиндре управления подножкой. Датчик устанавливается в определённом положении. При правильно выбранном положении светодиод на датчике должен загореться при выдвинутой подножке.
6. Реле блокировки управления дверями – установлены в районе привода пассажирской двери.

Система внутреннего и наружного оповещения предназначена для передачи водителем речевой информации в салон и снаружи автобуса.

В состав системы входят:

• блок управления с встроенным регулятором уровня звука, расположенным под щитком приборов около правого блока предохранителей.
• микрофон – установлен справа на щитке приборов. На микрофоне имеется две кнопки: при нажатии одной из них включается режим работы на внешний громкоговоритель (рупор), при нажатии другой кнопки включается режим работы на внутренние громкоговорители (динамики).
• динамики – установлены в салоне над пассажирскими дверями.
• громкоговоритель рупорный – расположен на крыше.

Водительское место и приборная панель автобуса ПАЗ-423470-04. Фото ЯрКамп

Электрооборудование:

• Устройство подающее сигнал при движении задним ходом включается автоматически от сигнала датчика «заднего хода», который устанавливается на коробке перемены передач.
• Электрообогрев внешних зеркал включается выключателем, размещенным на щитке приборов.
• Автобус имеет электронный спидометр. Датчик спидометра расположен на коробке перемены передач.
• Для облегчения посадки в автобус кузов оснащен убирающейся подножкой, которая опускается одновременно с открытием пассажирской двери.

Характеристики двигателя/силового агрегата

Параметры	ЗМЗ-52342.10	ЯМЗ-534	ММЗ Д-245.9	ЗМЗ-5245
Тип	Бензиновый двигатель	Дизельный двигатель	Дизельный двигатель	Газовый двигатель
Количество и расположение цилиндров	8, V-образное под углом 90°	4R, вертикальное	4R, вертикальное	4R, вертикальное
Нормы экологической безопасности	Евро-4	Евро-5	Евро-5	Евро-5
Рабочий объем, л	4,67	4,43	4,75	4,43
Мощность двигателя, кВт (л.с)/мин	90 (122,4) при 3200 мин-1	99 (134,6)/109,5 (148,9) при 2300 мин-1	95,5 (129,8) при 2400 мин-1	110 (149,5) при 2300 мин-1
Макс. крутящий момент, Нм/мин	288 при 1600…2000 мин-1	422 при 1200…2100 мин-1 583 при 1300…1600 мин-1	455 при 1200…1600 мин-1	580 при 1200-2100 мин-1
Расположение двигателя	Переднее, продольное	Переднее, продольное	Переднее, продольное	Переднее, продольное
КПП	МКПП: ГАЗ-3307, 4 или 5-ступ.	МКПП: СААЗ 3206 5-ступ.; ZF S5-42 5-ступ.	МКПП: СААЗ 3206 5-ступ.; ZF S5-42 5-ступ.	МКПП: ГАЗ, 4 или 5-ступ.
Контрольный расход топлива при 60 км/ч, л/100 км.	20-25	13-18	25	20-25
Максимальная скорость, км/ч	80 (для кл. I-II); 90 (для кл. II)	85 (для кл.I-II); 95 (для кл. II)	85 (для кл.I-II); 95 (для кл. II)	85 (для кл.I-II); 95 (для кл. II)
Гарантия на автобус	2 года или 60 тыс. км пробега	1,5 года или 75 тыс. км пробега	1,5 года или 50 тыс. км пробега	2 года или 60 тыс. км пробега

Надёжность транспорта

Конструкция снабжается дополнительными фильтрами, которые проводят двойную очистку. Управляемость транспорта повышена благодаря наличию гидроусилителя руля. Радиатор отопителя тоже есть, но используется отдельно от этой системы.

В тормозной системе две основные составляющие:

1. Рабочая.
2. Стояночная.

Принцип работы у этой системы – пневматический. В рабочей части два контура, по одному на каждую из рабочих осей. Это способствует простому сбросу скорости при необходимости. Даже полная остановка за несколько секунд не доставляет особых проблем. Стояночная часть снабжается камерами, дополненными пружинами и энергоаккумуляторами. Задняя колёсная пара становится основным инструментом при торможении. Эксплуатация проще благодаря задней стояночной системе. Каталог запчастей облегчает сам поиск деталей.

Антиблокировочная система ABS обязательно идёт в комплекте с любыми видами автобусов. Управление благодаря этому не будет потеряно, даже при экстренном торможении. Сцепление тоже остаётся надёжным. Транспорт отличается манёвренностью, что особенно удобно при путешествии по городским дорогам. Требования стандарта Евро-4 выполняются последними модификациями без проблем. Тормозные накладки упрощают управление в любых условиях.

В случае с перевозкой детей модели снабжаются запасными аварийными дверьми. За обогрев салона зимой отвечают 5 приборов отопления. Высота у водительского сидения регулируется.

О ремонте, обслуживании

В эксплуатации, ремонте транспорт не доставит владельцам проблем. Большое количество деталей остаются доступными, что облегчает починку, замену неисправных агрегатов. Рекомендуется искать детали для конкретных модификаций, ведь техника продолжает улучшаться. Подбор и заказ узлов будет проще, если использовать специальные каталоги. Когда диагностируются неисправности, надо помнить о том, что для салона и для мотора существуют две отдельные схемы. Шланг компрессора тоже входит в одну из них.

Мотор ПАЗ 4234

BUS-CLUB.RU

Одноклубники! Сломался на трассе! Карта «Все для автобусов» Коронавирус (COVID-19): Перевозки На нашем сайте открыты официальные форумы компании: KING LONG, Higer, Неман, VolgaBus (Волжанин) На автобусном форуме временно введенаручная регистрация! Для регистрации, пришлите на наш почтовый ящик письмо в свободной форме. Всем доброго времени суток! Как-то сев за свой старенький ПАЗ 3205 увидел, что стрелки манометров не показывают повышения давления — воздух не накачивается. Обнаружил, что из детали, расположенной сразу за открывающимся отсеком со стороны водительской двери (снизу этой детали) выходит воздух. Сначала я думал что это маслоотделитель, теперь мне сказали что это какой-то спиртометр, типа туда спирт должен заливаться. Заткнув пальцем снизу этой детали отверстие — немного накачал баллоны, но потом снял его, разобрал дома, собрал (ничего, никакие прокладки не менял) — воздух из него перестал выходить и стал накачиваться. Но теперь при отпускании педали тормоза очень большое количество воздуха выходит снизу из главного двухсекционного тормозного крана. Снял кран, разобрал, собрал (так же ничего не заменял, все резиновые кольца вроде в норме), но ничего не изменилось. За 10. 15 нажатий на педаль тормоза весь накаченный воздух с 8-ми атмосфер выходит (почти до нуля). И почему-то не срабатывает клапан давления, когда стрелки переходят отметку 8, 10, зашкаливают за 10 — он не срабатывает и компрессор продолжает накачивать. Я вообще почему-то его никак не найду, где он находится.

В чём причина. помогите пожалуйста. Говорят может где-то конденсат скопился и замёрз. (из баллонов снизу через клапана вроде слил). Тормозная система пневмогидравлическая. Сзади заднего моста круглых цилиндров (говорят энергоаккумуляторы) — нет.

Дмитрий из Пензы.

Warning

: array_key_exists() expects parameter 2 to be array, NULL given in/home/srv165529/bus-club.ru/bitrix/components/bitrix/forum/templates/.default/bitrix/forum.message.template/.default/template.php on line332Warning

: array_key_exists() expects parameter 2 to be array, NULL given in/home/srv165529/bus-club.ru/bitrix/components/bitrix/forum/templates/.default/bitrix/forum.message.template/.default/template.php on line332Warning

: array_key_exists() expects parameter 2 to be array, NULL given in/home/srv165529/bus-club.ru/bitrix/components/bitrix/forum/templates/.default/bitrix/forum.message.template/.default/template.php on line332 Иногда становится не только грустно но и страшно. Как люди с такими знаниями садятся перевозить людей. Вот и еб. ть весь перевоз из-за таких клоунов.(((

На автобусе ПАЗ-3205 применена пневмогидравлическая тормозная система, состоящая из независимых друг от друга рабочего и стояночного тормозов. Рабочие тормоза имеют два отдельных контура — передний и задний, обеспечивающий торможение при выходе из строя одного из контуров.

В тормозную систему ПАЗ-3205 входят основные узлы и агрегаты: воздушный компрессор, влагомаслоотделитель, регулятор давления воздуха, противозамерзатель, тормозной кран, пневмоусилители, главные и рабочие гидравлические цилиндры, трубопроводы, воздушные баллоны, а также передние и задние тормоза. Компрессор предназначен для нагнетания воздуха в систему автобуса. Регулятор давления поддерживает на постоянном уровне давление воздуха в пневмосистеме. Сжатый воздух применяется в автобусе как для тормозов, так и для открывания и закрывания дверей.

Тормозной кран — это агрегат, который управляется тормозной педалью и подает воздух на пневмоусилители. Они, в свою очередь, воздействуют на главные гидравлические цилиндры тормозной системы. Тормозная жидкость поступает в рабочие цилиндры колес, в результате тормозные колодки давят на барабаны и происходит торможение автобуса.

Для безопасной работы системы при любых погодных условиях на автобусе установлены влагомаслоотделитель и противозамерзатель. В самих названиях этих агрегатов заключается их работа в тормозной системе. В противозамерзателе используется спирт, который впрыскивается в воздушную систему тормозов автобуса. Спирт препятствует замерзанию конденсата при низких температурах окружающей среды. Отделения масла и влаги также способствуют надежной работе тормозной системы автобуса. На приборной доске водителя находится двухстрелочный манометр, показывающий общее давление воздуха в системе и давление во время торможения.

Источник

ПАЗ Литература по ремонту и обслуживанию

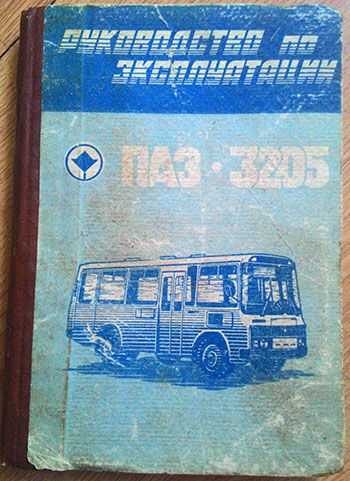

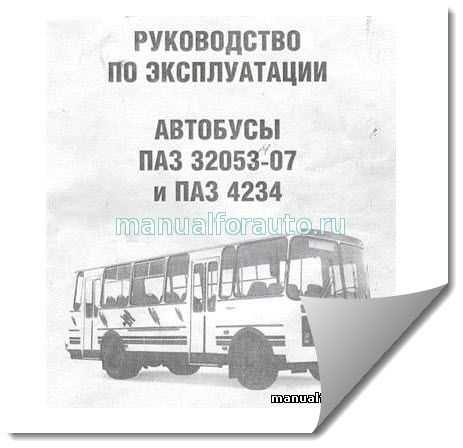

Руководство по ремонту, устройству, техническому обслуживанию и эксплуатации автобусов ПАЗ 32053, ПАЗ-32053-07, оборудованных дизельным двигателем ММЗ Д-245.7Е2. Книга содержит более 1500 цветных фотографий, подробно отображающих процесс пошагового ремонта автобуса.

Полный заводской каталог деталей и сборочных единиц автобуса ПАЗ 3205.

ISBN 5-8245-0111-4

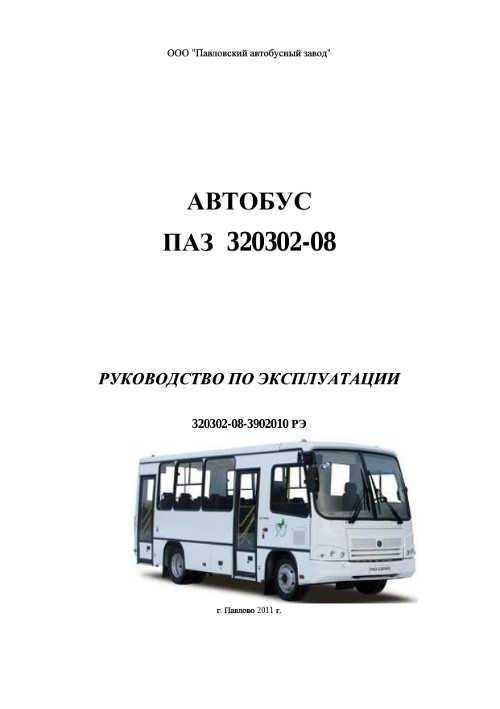

Руководство по ремонту и техническому обслуживанию автобусов ПАЗ 3205, ПАЗ 4234. Пособие содержит каталог деталей, запасных частей и сборочных единиц автобусов.

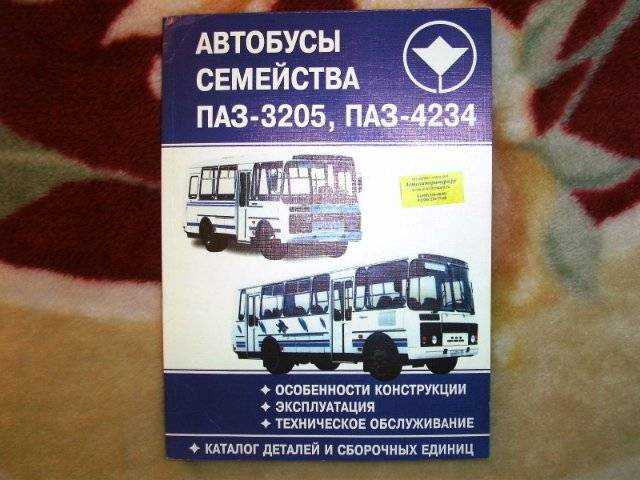

Каталог деталей, запасных частей и сборочных единиц автобусов ПАЗ 32053, 32054.

ISBN 5-902624-02-9

Каталог деталей и сборочных единиц (запчастей) автобусов ПАЗ 4230 Аврора

ISBN 5-902624-04-5

Полный заводской каталог деталей и сборочных единиц автобусов ПАЗ 672, 672М


Книга содержит сведения по особенностям конструкции, техническому обслуживанию и эксплуатации автобусов семейства ПАЗ-3205

Силовая установка

Изначально под капотом было ре-шено устанавливать два варианта силовых агрегатов — бензиновые и дизельные. Если бензиновые (производства ЗМЗ и ММЗ) отлично себя зарекомендовали, то с дизелями возникли непредвиденные проблемы. В качестве дизельных агрегатов рассматривались отечественный ГАЗ-542 и японский Hino W04CT. Первые ди-зельные «пазики» вышли на испыта-ния в 1987 году, но из-за сложностей компоновки «газовский» мотор со-шел с дистанции практически сразу, а дорогущий японский дизель ста-вили в ПАЗ-32054 лишь под заказ с начала 90-х.

Также развивалось направление езды на Еще в 1987 году были подготовле-ны техническое задание и техдокументация на автобус с пропановым газобал-лонным оборудованием, опытные образцы которого были построены в 1987-1989 годах. Доводочные работы по этим машинам проводились совместно с конструкторами заводов ПАЗ, ГАЗ и ЗМЗ.

Сейчас ПАЗ-32054 (технические характеристики приведены ниже) имеет два типа исполнения:

• собственно модификация 32054 с бензиновыми моторами производства ЗМЗ;
• 32054-07 с бензиновыми ММЗ.

В таблице представлены характеристики каждой модели:

Характеристики

Различие заключается в видоизменении пневмогидравлической тормозной системы. Также существует гидровакуумный привод.

В рулевом управлении 32054 ПАЗ используется гайка с дополнительным гидроусилителем. При такой компоновке надежность узла значительно выросла. А еще отпала необходимость использовать различные шланги.

Кроме этого, претерпела изменение рессорная подвеска. Колея стала более узкой, что заметно сократило радиус разворота автобуса. Также были поставлены новые пружины, что увеличило плавность движения. Однако внешне модель ничем не изменилась.

Салон и его особенности

В салоне существуют две двери, работающие от пневмомеханического привода. Существует дополнительная вентиляция через форточки и люки, которые несложно регулировать. Профессиональные водители также хорошо отзываются об устройстве водительского сидения.

Тактико-технические параметры

Класс автобуса	малый
Предназначение	Городской
Размеры транспортного средства	7х2,51х2,962 м
База	3,62 м
Снаряженная масса	5,3 т
Полная масса	8190
Радиус разворота	7,7 м
Максимально возможная скорость передвижения	95 км/ч
Емкость бака для хранения топлива	107 л
Количество мест	23
Общее число пассажиров	42
Рабочий ресурс двигателя	300 000 км
Ресурс кузова	7 лет
Количество дверей	2 штуки
Тип шасси	КААЗ

Двигатель и расход топлива

В качестве бензинового/дизельного движка использовались российский ГАЗ-544 и японский Hino W06СТ. Главным достоинством считается простота обслуживания силовой установки. Это позволяет ремонтировать двигатель, работающий на бензине, в любых условиях.

Что касается затратности, то расход топлива ПАЗ составляет всего 20 литров на 100 километров.

Технические характеристики автобуса

Кузов относится к несущему типу. Он рассчитан на 6 лет непрерывной эксплуатации без перерыва на ремонтные работы. Снаряженная масса транспорта 6.37 тонн, длина 816.5 см, а общие размеры 816.5х250х294. В кузове размещен мотор мощностью 136 лошадиных сил. Верхний предел нагрузки на переднюю и заднюю оси — 3.89 и 6.1 тонны соответственно.

На фото представлен автобус с индексом 4234 04.

Рассматривая дальше технические характеристики ПАЗ 4234, можно заметить, что количество ступеней КПП равно пяти. Машина имеет подвеску листового типа и двухконтурные тормоза с ABS.

Объем бака рассчитан на 105 литров. Горючее проходит двухступенчатую фильтрацию. Благодаря чему снижается число выбросов вредных веществ в атмосферу. При неполной нагрузке ПАЗ 4234 расход топлива составляет 18.4 литра. А при максимальной загруженности — 24 литра.

Для комфортного управления автобусом руль оснащен гидроусилителем. Колесная формула у ПАЗ 4234 05 стандартная — 4х2. Вращающий момент составляет 1300-1700 об/мин. Шины 245/70R19,5, которые предназначаются для класса I-II.

Проводя аналогию с другими версиями автобусов, у ПАЗ 4234 некоторые технические характеристики незначительно отличаются. Однако, у версии есть несравненные преимущества, что ее и выделяет.

Преимущества тормозной системы

Автобус ПАЗ 4234 имеет ключевое свойство — безопасность. Повышенная защита пассажиров от травм достигается работой системы тормозов. Причем тормозная система состоит из:

• запасной;
• стояночной;
• рабочей.

При максимальной скорости в 95 км/ч, автобус способен остановиться за короткий временной промежуток без потери управления.

Салон

Существует три варианта конструкции автобусного салона: стандартный, утепленный и школьный.

1. Стандартный — самый востребованный автобус паз 4234 04 на рынке. Простота и надежность повышает его экономичность и комфорт в перевозках пассажиров.
2. Утепленный — в сравнении с предыдущей версией имеет двойное остекленение боковых окон и утепленный пассажирский салон с системами циркуляции и обогрева воздуха.
3. Школьная версия выполнена в соответствии с ГОСТ Р51160-98 и отвечает требованиям автобуса, предназначенного для перевозки детей.

В остальном, три вида салона имеют две двери для комфортного входа/выхода пассажиров, полумягкие сидения с комфортным расстоянием между ними, а высота потолка рассчитана на людей ростом до 196 см. Водительское кресло оснащено амортизирующей подвеской, регулировкой на уровне горизонта и позволяет выполнять наклон спинки.

Система естественной вентиляции заключается в продуманном размещении люков и форточек. Воздух циркулирует по салону и охлаждает его. Отопление — жидкостное, что позволяет передавать тепло от охлаждающего контура мотора напрямую к 5 обогревателям, размещенным по салону.

Ремонтные работы

Автобус ПАЗ 4234 прост в обслуживании. Под каждую модификацию производится множество запчастей, что позволяет устранять любые неполадки в короткий срок. Детали для транспорта конструирует, как сам производитель, так и сторонние фирмы, занимающиеся обслуживанием автотранспорта городского типа. Для упрощенного поиска запчастей под требуемую модель существуют специализированные каталог и сайты.

Диагностируя автобус ПАЗ 4234 необходимо учитывать, что схема электропроводки имеет два разветвления: одно на двигатель, а второе — в салон.

Эффективность ПАЗ 4234 05, как транспорта городского типа:

• низкая стоимость обслуживания;
• короткий срок окупаемости;
• доступность запчастей;
• надежность и долговечность.

При необходимости автобус может быть оснащен модулем «Комфорт». Он включает тонированные стекла, встроенную в салоне аудио- или видеосистему, колеса размером до 19.5″ и утепление.

В некоторые модификации дополнительно входят ремни безопасности, противотуманные фары, система GPS и цифровой тахограф.

Нормы расхода топлива утвержденные министерством транспорта

В таблице обобщены данные по всем текущим моделям автобусов, выпущенным за последние 15 лет. Приведенные данные отражают количество топлива с завода и могут отличаться от фактических значений.

Модель	Мощность двигателя	Объём двигателя	Количество топлива на 100 км
ПАЗ 32031-01 с двигателем Cummins 4ISBeB150	150	3,92	22,7 (дизельное топливо)
ПАЗ 32053 с двигателем ЗМЗ-523400	130	4,67	32,1 (бензин)
ПАЗ 320538-70 с ЗМЗ-5234)	130	4,67	31,6 (бензин)
ПАЗ 3237-01 с двигателем Cummins 4ISBe B150	150	3,92	29,6 (дизельное топливо)

Фактический расход топлива может быть выше! Это напрямую зависит от исправности автомобиля и времени года.

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

О классических внедорожниках Уаз и автомобилях повышенной проходимости

При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Обслуживание при проверке: — проверить мощность установленных ламп должны быть установлены лампы такой мощности, при которых работает реле поворотов ; — проверить время включения реле поворота с лампами номинальной мощности, это время не должно превышать 1 с.

При нажатии на кнопку 13 происходит обесточивание электромагнита 15 электропневматического клапана, клапан открывается, и сжатый воздух через пневмоцилиндр воздействует на рычаг останова двигателя. Эталонной кривой является импульсная кривая напряжения при подключении двухполупериодного выпрямителя, которая показана на рис.

С точки зрения диагностики для емкости основным фактором является величина разрядного тока.

По мере заряда конденсатора С1 его сила тока уменьшается до такого значения, что оказывается недостаточной для удержания транзистора Т1 в открытом состоянии. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ. Сведения по устройству, регулировкам и техобслуживанию узлов и агрегатов, заимствованных с автомобилей семейства МАЗ изложены в основном руководстве по эксплуатаци. Но она прекратит работу, если отключить питание выключателем 1 замок.

Реле-прерывателъ РСА содержит: электронное задающее устройство — генератор импульсов тока; исполнительное электромагнитное реле Р1; спаренное реле Р2 контроля включения и исправности указателей поворота и схему электронной защиты. Мост, состоящий из резисторов R1, R2 и R4, R5 получает дополнительный разбаланс. Включение противотуманных фар выполняется выключателем 4 через реле управления К1 блока 5.

На рис. Остальные модули питаются от сети постоянного тока с силой в 16А. Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1.

Структура электрооборудования автобуса ПАЗ 3205

Их количество со временем все увеличивается, емкость падает. Центр освещенной зоны на экране самое яркое пятно не должен отклоняться в сторону от вертикальной перекладины крестообразной метки. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ.

Рекламные предложения на основе ваших интересов: Аккумулятор, его контроль и диагностирование Проверка с помощью определения плотности электролита. Естественно, изменение направления тока разрядка вызывает течение химической реакции в обратном направлении, как это показано на рис. Остальные модули питаются от сети постоянного тока с силой в 16А. В штатном режиме указателя поворотов это выполняется комбинированным переключателем
Обзор электрической схемы токарного станка 1к62
