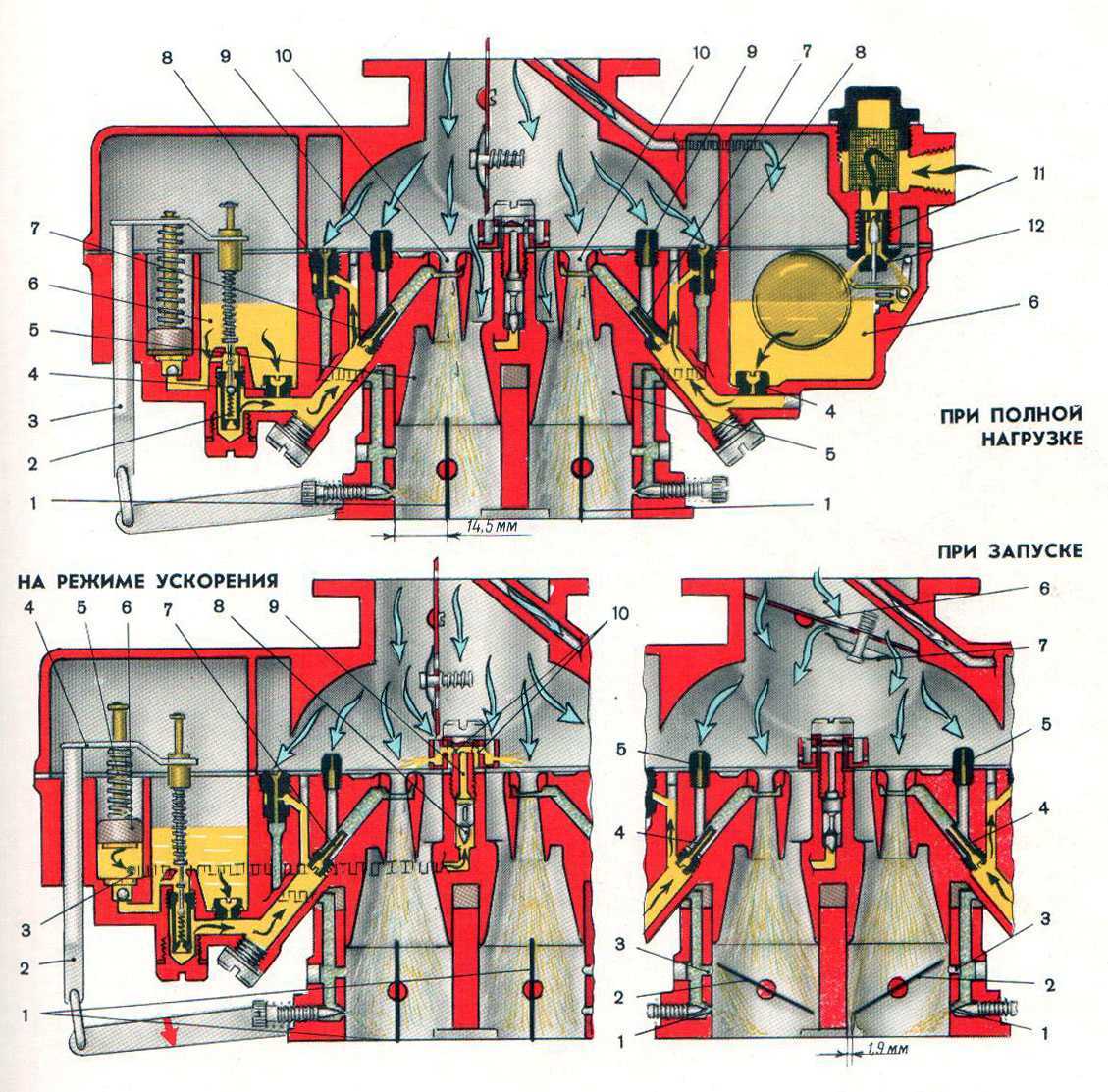

Работа карбюратора к-88а на различных режимах

Как устроен карбюратор К-151

В комплектацию автомобилей ГАЗ-3102 и Газель 2705 входит двигатель ЗМЗ-402 с дополнением карбюратором К-151, а на машинах Газель 3302 и ГАЗ-3110 интегрируется двигатель ЗМЗ-406 в сочетании с рассматриваемым карбюратором, но в модификации «Д». Правда, этих агрегаты отличаются незначительно, так как конструктивно они выполнены одинаково, при этом отличия заключаются лишь в размерности некоторых калибровочных отверстий.

Воплощенное устройство рассматриваемых топливных агрегатов представлено тремя разъемными частями, которые соединены винтами через уплотняющие прокладки:

• верхняя часть представлена крышкой карбюратора, включая и воздушный патрубок, разделенный на пару каналов, с присутствующей в канале первичной секции воздушной заслонкой;
• в состав средней части, являющейся корпусом карбюратора, входят поплавковая и две смесительные камеры;
• в нижней части размещен корпус дроссельных заслонок, включающий смесительные патрубки с обозначенными дроссельными заслонками. Присутствующая между нижней и средней частями прокладка является теплоизоляционной и уплотнительной.

Карбюраторный двигатель: описание,характеристики,фото,видео,принцип работы

Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием.

В карбюраторном двигателе топливно-воздушная смесь, поступающая по впускному коллектору в цилиндры двигателя, приготавливается в специальном приборе — карбюраторе. Также карбюраторные двигатели разделяются на двигатели без наддува или атмосферные, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;

В качестве топлива для карбюраторного двигателя в разное время применялись спирт, керосин, лигроин, бензин. Наибольшее распространение получили бензиновые карбюраторные двигатели.

Карбюратор — устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания бензина и воздуха, создания горючей смеси и регулирования её расхода. В настоящее время карбюраторные системы подачи топлива вытесняются инжекторными.

Простейший карбюратор состоит из четырёх основных элементов: поплавковой камеры (10) с поплавком (3), жиклёра (9) с распылителем (7), диффузора (6) и дроссельной заслонки (5).

Топливо по трубке (1) поступает из бака в поплавковую камеру (10). В поплавковой камере плавает пустотелый, обычно латунный поплавок (3), на который опирается запорная игла (2). Когда уровень топлива в поплавковой камере достигнет необходимой высоты, поплавок всплывёт настолько, что заставит запорную иглу перекрыть трубку (1), прекращая подачу топлива в поплавковую камеру

По мере расходования топлива его уровень в поплавковой камере понижается, поплавок опускается, и запорная игла снова открывает подачу топлива, таким образом в поплавковой камере поддерживается постоянный уровень топлива, что очень важно для правильной дозировки подачи топлива

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, вытекающего из распылителя (7), зависит при прочих равных условиях от размеров и формы жиклёра.

При движении поршня в такте впуска давление в цилиндре снижается. При этом наружный воздух засасывается в цилиндр через карбюратор и впускной трубопровод, проходя через воздушную трубу (8) карбюратора, в которой находится диффузор (6). В самой узкой части диффузора помещается конец распылителя. В сужающейся части диффузора скорость потока воздуха увеличивается, а давление воздуха уменьшается.

Благодаря отверстию (4) в поплавковой камере поддерживается атмосферное давление, в результате под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, раздробляется струями воздуха, распыляется, частично испаряется и, перемешиваясь с воздухом, образует горючую смесь. Как правило, вместо одного диффузора используется двойной или даже тройной диффузор. Дополнительные диффузоры расположены концентрически в главном диффузоре и имеют небольшие размеры. Через них проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное приготовление горючей смеси.

Количество горючей смеси, поступающей в цилиндры двигателя, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), которая обычно приводится в движение педалью акселератора (или ручным приводом у мотоциклов и некоторых автомобилей).

Регулировка

Как и другие модели карбюраторов, К-133 имеет широкие возможности для регулировки и настройки. Отрегулировать здесь можно уровень топлива в поплавковой камере, пусковые зазоры, холостой ход. Можно настроить расход топлива и динамические характеристики, но в данном случае придется подбирать жиклеры и ездить на автомобиле до тех пор, пока не будет найдена подходящая комбинация.

Регулировка карбюратора К-133 выполняется следующим образом. При демонтированном карбюраторе можно отрегулировать зазор дроссельной заслонки. Так, когда заслонка полностью закрыта, зазор должен составить до 1,8 мм. Если он выходит за эти рамки, тогда настраивают до нужного показателя методом сгибания тяги.

Воздушная заслонка должна плотно прилегать к стенке камеры зазора воздуха. Данный зазор должен быть не больше, чем 0,25 мм. Привод воздушной заслонки регулируется на карбюраторе, установленном на автомобиль. Вначале вытягивают рычаг управления заслонкой, а затем утапливают его примерно на 2 мм. Далее следует закрыть заслонку полностью. После этого привод вставляют в рычаг привода воздушной заслонки и заворачивают крепежный винт. Затем нужно закрепить оболочку троса на кронштейне.

После этого можно проверить, как работает воздушная заслонка. Если рычаг полностью вытянут, заслонка должна быть полностью закрытой. Если это не так, тогда регулировку следует продолжить до нормального результата.

Затем полностью закрывают дроссельную заслонку, зажимают посредством винта трос, устанавливают натяжительную пружину и проверяют, как плотно закрыта дроссельная заслонка. Если она полностью закрыта, то не должно быть послаблений тросика.

Регулировка холостого хода

Одна из главных болезней зиловских карбюраторов – так называемый плавающий холостой ход. Говоря проще по причине той или иной неисправности в блок цилиндров некачественная топливная смесь. В этом случае автомобиль будет заметно троить на холостом ходу, а обороты будут заметно плавать. Решается проблема достаточно просто. Необходима просто регулировка винтов, отвечающих, за состав топливной смеси. Давайте разберем весь процесс поэтапно.

• Первым делом вам необходимо полностью завернуть винт, что отвечает за качество топливной смеси. После того как винт дойдет до упора его нужно ослабить на 4-5 оборотов. Таким образом, вы добьетесь идеально обогащенной для блока цилиндров качества топливной смеси.
• Точно так же до упора закрутите, и винт количества смеси. Единственное отличие в том, что его нужно будет ослабить всего на 3 оборота.
• Теперь можно запускать двигатель. Включив, зажигание обязательно подождите, пока автомобиль достаточно прогреется.
• Теперь берите отвертку и с помощью винта количества смеси отрегулируйте карбюратор так, чтобы двигатель стабильно работал на 800 оборотах.
• Теперь закрываем винт качества до тех пор, пока двигатель не начнет чихать. После его следует ослабить примерно на пол-оборота.

Далее, закручивайте винт качества до тех пор, пока не появиться нестабильность в работе двигателя. После ослабьте его на пол-оборота.

На этом собственно и все. Путем вот таких несложных действий можно идеально отрегулировать холостой ход ваших автомобилей ЗИЛ 130 или 131.

Регулировка карбюратора ЗИЛ-130

Систему холостого хода карбюратора ЗИЛ-130 регулируют при полностью прогретом дви­гателе и совершенно исправной системе зажигания упорным винтом 2 (рис. 26), ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав смеси

Особое внимание должно быть обращено на исправность свечей и правильность зазора между их элект­родами. Следует учитывать, что карбюратор двухкамерный, и состав смеси в одной камере регулируют соответствующим винтом независимо от состава смеси в другой камере. При завертывании винтов смесь обед­няется, а при отвертывании — обогащается

При завертывании винтов смесь обед­няется, а при отвертывании — обогащается.

Рис. 26. Регулировка системы холостого хода карбюратора ЗИЛ-130:1 — винты регулировки; 2 — упорный винт.

Начиная регулирование карбюратора ЗИЛ-130 надо завернуть винты до отказа, но не слишком туго, а затем отвернуть каждый на три оборота. После этого следует пустить двигатель и установить упорным винтом такое наимень­шее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем нужно обеднить смесь с помощью одного из винтов 41 (см. рис. 25), завертывая этот винт при каждой пробе на V4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями. Затем следует обогатить смесь, вывернув винт 41 на 1/2 оборота. После окончания регулирования состава смеси в одной камере надо произвести регулирование во второй камере. Отрегулировав состав смеси, следует попытаться уменьшить час­тоту вращения холостого хода, отвертывая постепенно упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулиро­вочных винтов. Не следует устанавливать очень малую частоту вращения коленча­того вала двигателя на холостом ходу. Для проверки регулировки хо­лостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то час­тоту вращения коленчатого вала двигателя на холостом ходу необхо­димо увеличить.

Источник

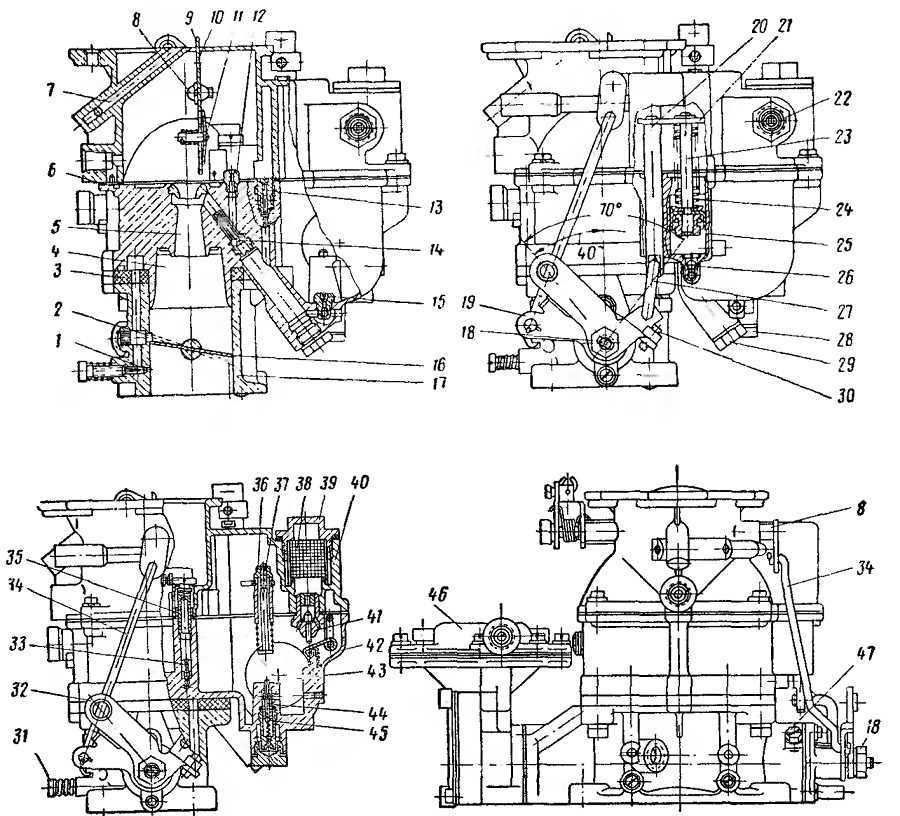

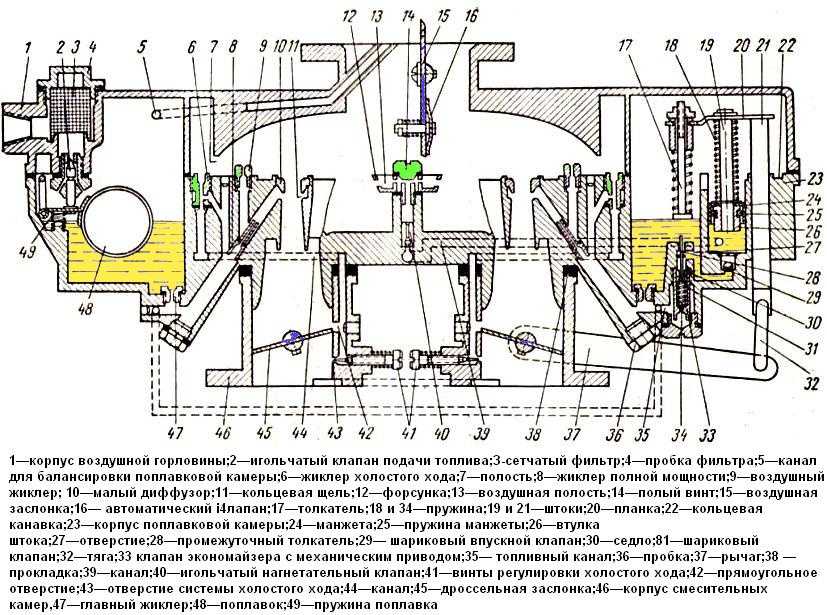

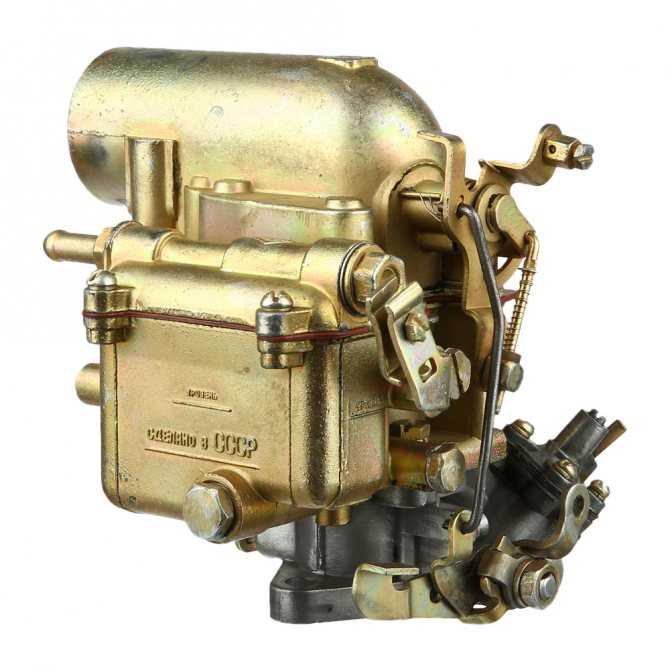

Устройство карбюратора ЗИЛ-130

Перед началом регулировки рассматриваемого агрегата, необходимо изучить его устройство и принцип работы. На 130-х и 131-х ЗИЛах монтируются двухкамерные приборы с нисходящим потоком воздушной смеси и парным расслоением горючего. Рабочие отсеки размещены в едином блоке, функционируют на всех режимах мотора параллельно.

Карбюратор ЗИЛ-130 сделан таким образом, чтобы водитель мог его отрегулировать без демонтажа и разборки. Настройка проводится при помощи специальных винтов. Сюда входят:

• регулировочные элементы контроля качества топливной смеси для холостых оборотов;
• стопорный дроссельный винт;
• деталь для регулировки количества оборотов;
• фиксатор жиклера.

Установка карбюратора ЗИЛ-130 и его детальная конфигурация сложнее, для стандартной корректировки хватит указанных выше знаний и наличия элементарных слесарных навыков. Капитальный ремонт, работы по монтажу и демонтажу лучше доверить квалифицированным специалистам.

Устройство

Карбюратор К-133 состоит из трех основных деталей — это крышка поплавковой камеры, средняя часть, а также нижний патрубок и смесительная камера.

В крышке есть встроенная воздушная заслонка. Также там находится топливный фильтр и игольчатый клапан поплавкового механизма. Дополнительно в крышке агрегата установлен клапан стояночной разбалансировки, распылитель системы ускорительного насоса. Она оснащена воздушным жиклером системы холостого хода.

Данная модель карбюратора имеет воздушную заслонку, которая посредством шарниров соединена с дросселем. Деталь приводится в действие через тяги. Кнопка, с помощью которой можно управлять положением заслонки, находится в автомобиле на полу, в туннеле. Если заслонка полностью в закрытом положении, то посредством тяг открывается дроссель. При этом зазор составляет 1,6-1,8 мм. Именно этот зазор позволяет получить самое оптимальное соотношение топлива и воздуха при запуске холодного мотора.

Средняя часть данного агрегата представляет собой поплавковую камеру, а также воздушные каналы, в которые запрессованы диффузоры. Она включает в себя поплавки, систему ускорительного насоса, клапаны экономайзера мощностных режимов и ускорительного насоса, главные жиклеры главной дозирующей системы, жиклер холостого хода.

Внутри смесительной камеры карбюратора К-133 ЗАЗ установлена дроссельная заслонка. Дроссель управляется через педаль в салоне. Заслонка с педалью соединена посредством механических тяг. Кроме заслонки дросселя, смесительная камера включает в себя ЭПХХ. Данный узел представляет собой закрытый корпус из металла, внутри которого находится резиновая диафрагма. Крышка имеет специальный винт, которым можно регулировать количество топливной смеси, которая будет подаваться в двигатель в процессе работы карбюратора К-133. Ход клапана экономайзера также ограничивается данным винтом. Это основной элемент, который позволяет регулировать разрежение, образующееся во впускном тракте.

В устройстве данного карбюратора также есть микровыключатель, закрепленный на специальном кронштейне. То, насколько эффективно будет работать система ЭПХХ, очень зависит от правильности его установки.

Электрический клапан находится на горизонтальной части полки, правее от катушки зажигания. Он необходим для того, чтобы включать или выключать возможность подачи разрежения к диафрагме данного клапана. ЭПХХ управляется посредством блока управления. Его можно найти с правой стороны на стенке подкапотного пространства. Основная функция блока – это управление электромагнитным клапаном в зависимости от того, на каких оборотах работает двигатель в данный момент.

Как обслуживать карбюратор?

Для продления рабочего ресурса рассматриваемого узла, следует соблюдать несколько несложных правил

При каждом техническом обслуживании грузовика необходимо обращать внимание на заглушки, пробки и соединения карбюратора. Все они должны быть герметичными. Утечка бензина из агрегата негативно сказывается на его функционировании

Утечка бензина из агрегата негативно сказывается на его функционировании.

Кроме того, при любом ТО нужно очищать поплавковые отсеки от скопившихся излишков. Для этого подойдет высокооктановый бензин, в запущенных случаях используют ацетон. В обязательном порядке промытые элементы просушиваются и обрабатываются дополнительно при помощи мягкой чистой ветоши.

Строение и применение ЧПУ

Современный токарный станок имеет числовое программное управление (ЧПУ). Применение электрической схемы и видоизменение основных узлов позволяет добиться высокой точности обработки.

Особенности станков с ЧПУ:

1. При выборе оборудования нужно учитывать данные, указанные в ГОСТе. Там указываются класс точности и другие параметры.
2. Устройство имеет сложную электрическую схему и мини-блок управления.
3. Несмотря на свои небольшие размеры и вес, модели могут выдерживать большую нагрузку.
4. Прибор имеет блок, на который выводится вся информация. Для этого применяются языки программирования, установленные стандартом.
5. Оборудование небольших размеров и высокой точности востребовано. На нем производятся детали для электроники и бытовой техники.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

 Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Уход за карбюратором и его регулировка

Надо удалять отстой из карбюратора и прочищать его.

Промывать карбюратор ЗИЛ-130необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом. В карбюраторе имеются резиновые и прорезиненные детали (диафрагма системы ограничителя, паронитовые прокладки и др.), кроме того, могут быть установлены клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора. Стук клапана и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14. При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий. Запрещается продувать сжатым воздухом собранный карбюратор через топлпвоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.

Источник

Регулировка холостого хода

Одна из главных болезней зиловских карбюраторов – так называемый плавающий холостой ход. Говоря проще по причине той или иной неисправности в блок цилиндров некачественная топливная смесь. В этом случае автомобиль будет заметно троить на холостом ходу, а обороты будут заметно плавать. Решается проблема достаточно просто. Необходима просто регулировка винтов, отвечающих, за состав топливной смеси. Давайте разберем весь процесс поэтапно.

• Первым делом вам необходимо полностью завернуть винт, что отвечает за качество топливной смеси. После того как винт дойдет до упора его нужно ослабить на 4-5 оборотов. Таким образом, вы добьетесь идеально обогащенной для блока цилиндров качества топливной смеси.
• Точно так же до упора закрутите, и винт количества смеси. Единственное отличие в том, что его нужно будет ослабить всего на 3 оборота.
• Теперь можно запускать двигатель. Включив, зажигание обязательно подождите, пока автомобиль достаточно прогреется.
• Теперь берите отвертку и с помощью винта количества смеси отрегулируйте карбюратор так, чтобы двигатель стабильно работал на 800 оборотах.
• Теперь закрываем винт качества до тех пор, пока двигатель не начнет чихать. После его следует ослабить примерно на пол-оборота.

Далее, закручивайте винт качества до тех пор, пока не появиться нестабильность в работе двигателя. После ослабьте его на пол-оборота.

На этом собственно и все. Путем вот таких несложных действий можно идеально отрегулировать холостой ход ваших автомобилей ЗИЛ 130 или 131.
