Для чего нужно делать развал схождение колес

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью

Для выполнения её необходим инструмент и приспособления:

Наличие смотровой ямы.
Отвес.
Мел или фломастер.
Набор ключей.
Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия. Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.
Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» — 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм.

Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

Когда нужно проводить регулировку схождения и развала

На выполнение этой процедуры изготовитель дает рекомендации, в них указано, после какой величины пробега нужно это делать. Для отечественных машин он нужен в пределах 10-20 т. км, для иномарок 25-30 т. км

Важно помнить, что даже если авто не было в ДТП и на нем не выполняются замены элементов ходовой со временем установка углов нарушается. В ходе эксплуатации из-за просадки сайленблоков, пружин амортизатора и прочих элементов подвески, параметры нужно менять. Появление микроскопического люфта в соединениях ведет к замене этих показателей

В связи с этим опытные автомобилисты придерживаются «золотого правила» не реже раза в год проверяют правильность установки углов

Появление микроскопического люфта в соединениях ведет к замене этих показателей. В связи с этим опытные автомобилисты придерживаются «золотого правила» не реже раза в год проверяют правильность установки углов.

Внеочередную регулировку углов установки (схождения, развала) надо делать в следующих случаях:

при замене стоек амортизатора, стабилизатора, шаровых опор, подшипников пружины, рулевых тяг, рейки, редуктора и многих других деталей ходовой;
ускоренный износ шин;
погнут диск в результате удара колеса о препятствие, требует замены или реставрации;
самопроизвольный увод машины в сторону;
изменение параметра дорожного просвета за счет укорачивания или удлиннения пружины;
замене шин на шины другого размера;
по окончании поворота руль не возвращается в первоначальное положение;
при сезонной замене резины;

При этом, при замене многих деталей, если есть уверенность, что не сбиты настройки, опытному водителю регулировку можно проводить по желанию, для подстраховки. Т.к. по поведению автомобиля опытный водитель быстро определит целесообразность такой регулировки.

На плохих дорогах выставляйте схождение-развал чаще

Таким образом, можно сделать следующий важный вывод: если там, где живете вы, преобладают плохие дороги, проверяйте схождение/развал два раза в год. Стандартная схема, про которую нередко можно было услышать в гаражах, о выставлении колес гласит: делай это после «переобувки» машины на летнюю резину и наоборот.

Прибавьте к этому возможное попадание на скорости в большую яму. Такое случается нечасто, возможно, раз в год, а то и реже (все зависит от скоростей, на которых вы передвигаетесь), но как только это произошло, не поленитесь проследовать в автосервис для диагностики подвески, проверки шин на наличие грыжи (она может быть с обратной стороны борта покрышки) и проверки ухода схождения и развала.

Но! Даже если у вас в регионе с дорогами все окей, также не стоит пренебрегать золотым правилом проверки выставления подвески дважды в год. Все дело в том, что весной на всех дорогах страны появляются ямы. Где-то больше, где-то меньше, но они есть, а значит, катаясь по трясучим дорогам, вы так или иначе расшатываете подвеску. К лету ямы залатают, а вот о вашей машине никто не позаботится, кроме вас.

Отсюда проистекает второй важнейший нюанс:

Можно ли сделать самостоятельно

Узнать, верны ли углы колес развала и
схождения машины можно и без сложного оборудования, но результат будет лишь
приблизительным, а процесс долгим. Такие меры оправданы только при наличии
свободного времени, да и то, только чтобы убедиться в необходимости посещения
СТО для полноценной регулировки.

При
самостоятельной регулировке шансы все
сделать правильно невелики.

В домашних условиях, чтобы проверить развал и
узнать правильность схождения, установите руль в ровное положение. Затем выполните
следующее:

На внешней
стороне шины сделайте мелом узкие вертикальные метки в самой крайней части
вверху и внизу. Давление в покрышках должно быть везде одинаковым.
Строго по
центральной оси этих меток приложите отвес. Это может быть обычная нитка с
грузиком на конце. Точка опоры — это крыло машины.
Дождитесь
остановки колебания отвеса и измерьте рулеткой расстояние от нитки до
метки.
Действие
выполняется на всех четырех шасси, а данные записываются, чтобы не забыть
и ничего не перепутать. Так вы определите развал.
Затем сдвиньте машину на 40-90
см (зависит от диаметра дисков на машине), чтобы метки повернулись на 90º.
Теперь они расположены на одной горизонтальной линии.
Произведите
снова замеры, приложив отвес к одним и тем же точкам кузова со всех
сторон. Так вы определите схождение.

Отклонение данных до 3 мм теоретически
допустимо, хотя и не желательно. Свыше 3 мм развал или схождение настроены
неверно (в зависимости от того, где были отклонения — по горизонтали или по

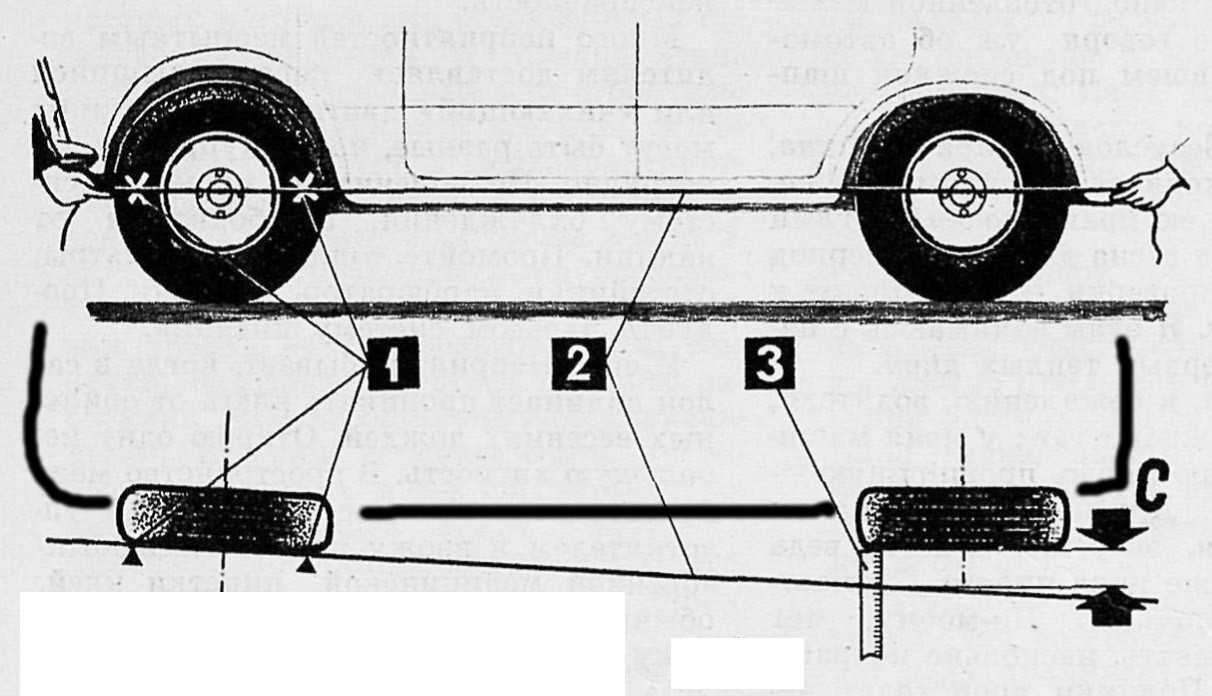

вертикали). Для более точной проверки своими руками используют деревянные
рейки, привязываемые к колесным дискам машины.

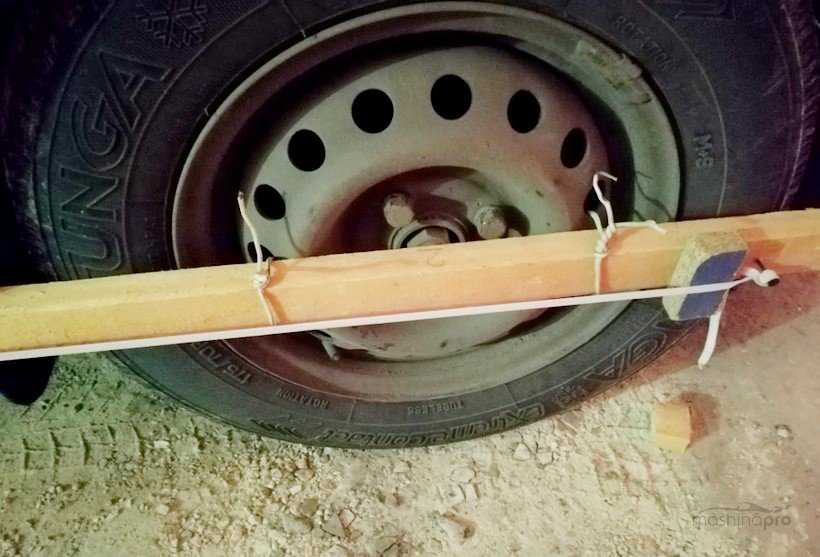

Пример
крепления рейки на колесо

Это особенно эффективно для автомобилей с
задней полузависимой подвеской, которая всегда сохраняет ровное положение
колес. От задней рейки с саморезом натягивают нить так, чтобы она отступала от
планки на 2 см. На рейке спереди необходимо предусмотреть тоже саморез и
закрепить нить строго на расстоянии 2 см от нее. Это позволит наглядно увидеть
схождение. Для более точного результата используйте деревянный брусок толщиной
2 см. Проведя им вдоль планки получится заменить отклонения в схождении,
поскольку нить будет либо плотно прилегать к нему, либо отходить от него.

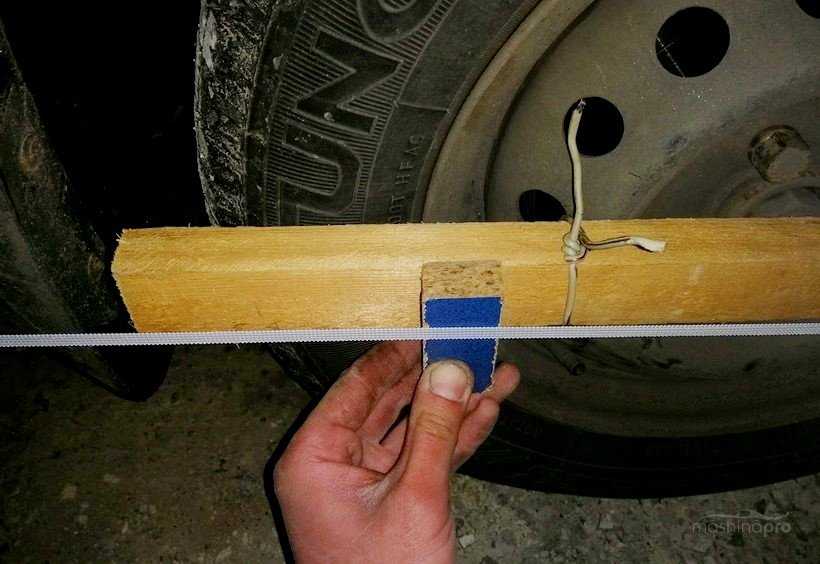

Ориентация по бруску

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Развал схождение ВАЗ 2107 нужно проверять планово либо после аварии, при появлении первых признаков отклонения от нормы.

Лучше, чтобы регулировка производилась специалистами на сервисе, но эту процедуру можно выполнить и своими руками. Главное, делать все максимально аккуратно и внимательно.

Под описываемым определением понимают угол наклона колеса ВАЗ 2107 по вертикали. Если верхняя часть наклонена наружу, то имеет место положительный развал. Соответственно, если элемент наклонен внутрь, то такой угол имеет знак «-» и называется отрицательный развал.

Вторая часть формулировки «развал схождение» означает, что во время движения автомобиля, будет происходить схождение. На машинах с передним приводом он обычно отрицательный, а на авто с задними ведущими – положительный. Такое устройство гарантирует, что при движении произойдет выравнивание, а положение будут параллельным.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

автомобиль уводит в сторону на ровной дороге;
отклонения углов колес на ВАЗ 2107 стали видны;
происходит преждевременный или неравномерный износ шин;
повышение расхода топлива оказалось выше;
подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

нитку с крючками с обоих концов;
обыкновенную нитку;
бруски толщиной 6 мм и 22 мм;
клещи типа «Кобра»;
набор гаечных ключей;
штангенциркуль.

Что необходимо для успешной регулировки

Для того чтобы регулировка была выполнена успешно, совсем необязательно пользоваться услугами специализированного сервиса. Как отрицательный развал, так и положительный можно привести в норму своими руками.

Перед проведением процедуры следует проверить состояние подвески. Все ее элементы необходимо проанализировать на предмет люфтов.

При их наличии сход развал на автомобиле ВАЗ 2107 выполнить проблематично, а иногда и просто невозможно.

Специалисты рекомендуют нагрузить автомобиль до того, как будет отрегулирован развал схождение своими руками. Необходим вес около 320 кг. Для этого можно воспользоваться какими-нибудь грузами или посадить четыре человека средней комплекции. Также рекомендуется заправить авто до рекомендованной нормы. Это тоже нагрузка, которая должна быть учтена.

Последний этап подготовки — проверка шин ВАЗ 2107. Перед тем как выполнить развал схождение, следует убедиться, что давление соответствует норме. Для выполнения всей процедуры от проверки до установки необходимого угла требуется помощь. Самостоятельно выполнить весь процесс не представляется возможным.

Проверка и регулировка

В первую очередь необходимо убедиться, что рулевое колесо установлено ровно. После чего на передний и задний бамперы ВАЗ 2107 необходимо надавить с усилием до 50 кг.

Затем от верхней точки колеса нужно натянуть вертикально вниз нить. При помощи штангенциркуля узнать расстояние снизу и сверху. Если разница составит, например, 3 мм, то это означает, что угол примерно равен 30°.

При любых отклонениях нужно незамедлительно сделать сход развал.

Если развал схождение автомобиля в норме, то значение угла равно 0°5’+20′ без нагрузки и 4°30’+20′ с нагрузкой. Для проверки схождения нужно взять нить с крючками и прикрепить с одной стороны за конец заднего колеса, а с другой — за переднее.

Теперь под нить нужно поместить два бруска общей толщиной 28 мм. Если передний скат касается не в 2-х точках, то необходимо выполнить регулировку схождения передних колес. Чтобы это сделать, потребуется 2 гаечных ключа, при помощи которых производится ослабление хомутов на муфтах рулевой тяги.

После можно взять клещи и своими руками пошевелить муфту до тех пор, пока нить не коснется колеса в 2-х точках. Сход развал требует точности, поэтому лучше проверять все измерения по несколько раз.

Отрегулировать развал схождение можно, если выполнить несложную процедуру с каждым колесом до получения желаемого результата. Чтобы сход развал соответствовал норме, иногда приходится затратить немало времени, поэтому нужно набраться терпения.

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

если диск смялся при въезде в яму на высокой скорости;
если проводился ремонт ходовой;
если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
если при езде ясно чувствуется «увод» авто в сторону;
если покрышки начали изнашиваться гораздо быстрее;
если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Разновидности оборудования

Для проведения настройки развала-схождения следует обращаться в автосервис. В распоряжении мастеров есть специальные стенды, которые позволяют им обнаружить незаметные глазу зазоры и выполнить необходимые манипуляции по корректировке.

По принципу работы аппараты делят на несколько видов:

Оптические. Самые первые агрегаты для регулировки РС. Процесс исследования на них занимает много времени, при этом возможны погрешности.
Лазерные. Разновидность оптического оборудования. Производят измерения углов с помощью лазерного луча.
Компьютерные. Современное высокоточное оборудование, сбором и обработкой информации в котором занимаются электронно-вычислительные устройства. Стенды 3D составляют трехмерную проекцию транспортного средства. Они помогают выполнять работы по диагностике и регулировке максимально точно и быстро.

Оптический стенд

В оптическом стенде для измерений используются световые лучи. Они исходят из специальных трубок, размещенных на ободьях колес. Во время измерений световой пучок проецируется на экран с линейной и угловой шкалами. Снятые показания специалисты сравнивают с нормативами.

Подобное оборудование считается устаревшим. Среди его преимуществ – долговечность и неприхотливость в обслуживании. Однако на современных СТО оно не встречается.

Лазерное оборудование

По принципу работы такие стенды схожи с оптическими агрегатами. Однако в качестве источника измерения выступает направленный лазерный луч.

Работа системы организована просто:

на автомобиль на одинаковом расстоянии друг от друга и по отношению к шкалам измерения устанавливаются лазерные излучатели;
на шины монтируются зеркала (параллельно плоскости вращения), напротив которых устанавливаются измерительные шкалы;
лазерные лучи калибруются так, чтобы линия их прохождения шла параллельно колесной плоскости;
луч, отраженный от зеркал, должен вернуться в исходную точку (это и есть нулевое деление шкалы);
при отклонениях он упадет выше или ниже, что покажет величину погрешности.

Статья в тему: Шторки на автомобильные стекла — варианты выбора и установки

Стенды отличаются точностью измерений и позволяют калибровать одновременно все колеса машины. Однако на одно исследование уходит около часа, поскольку настройка зеркал и лазерных генераторов проводится вручную. Это требует сноровки и опыта специалистов. При выполнении работ некомпетентным механиком возможны погрешности.

Компьютерные комплексы

Стенды на базе электронно-вычислительных машин работают за счет датчиков, которые фиксируются на измерительных головках оборудования. Располагаясь на колесах, датчики с высокой точностью фиксируют свое положение в пространстве и передают эту информацию на компьютер. После ее обработки система выдает графики, отчеты и оценочные диаграммы.

Стенды современных станций технического обслуживания в 90% являются компьютерными. Они могут различаться по дизайну, способу передачи информации и электронике, которая производит измерения.

Для снятия показаний применяются такие типы датчиков:

проводные, используемые в кордовых стендах;
инфракрасные, связь которых с компьютерным блоком поддерживается с помощью проводов;
бесконтактные, использующие дистанционный принцип исследования.

Как часто надо делать сход-развал

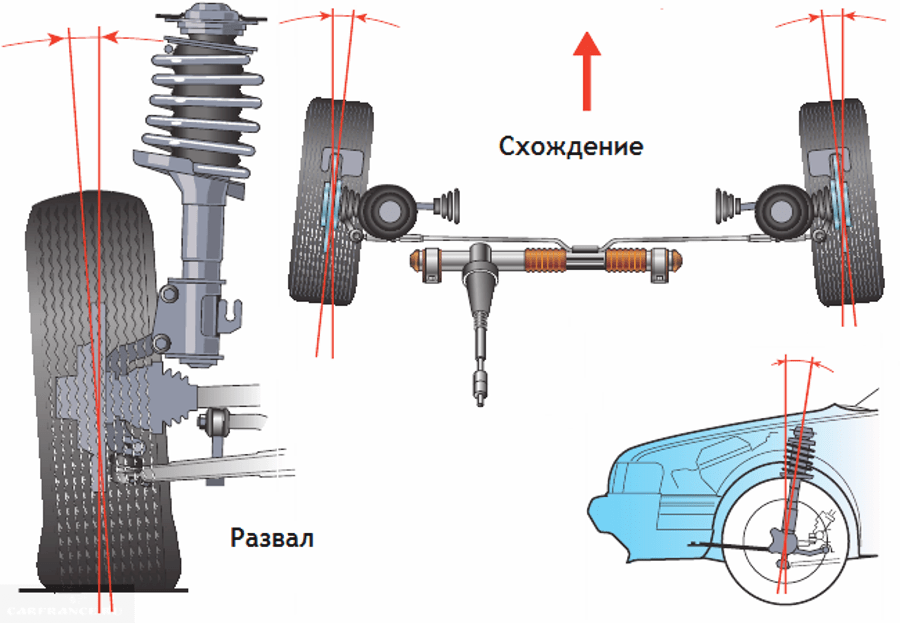

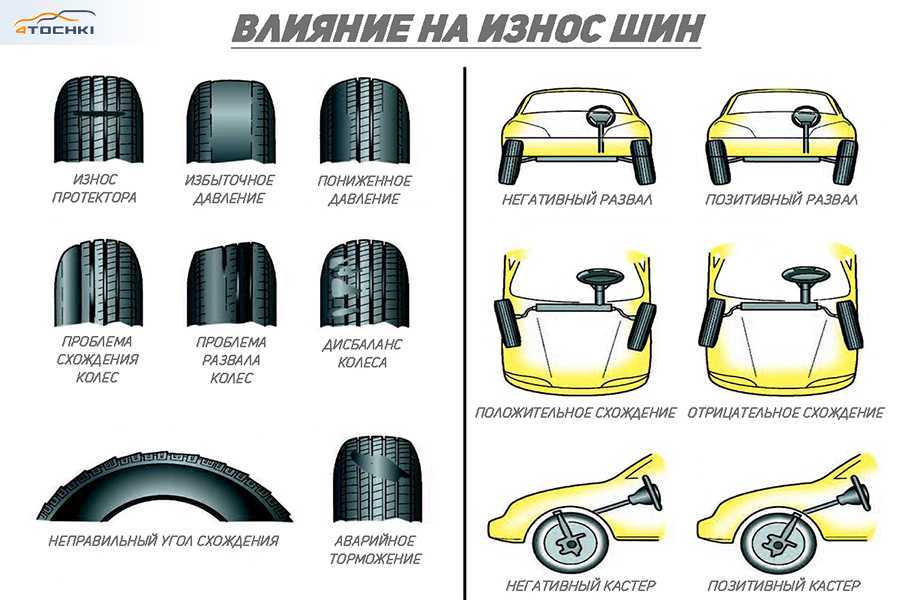

Итак, регулировке подвергаются три основных параметра подвески, о них и следует рассказать в теоретической части статьи.

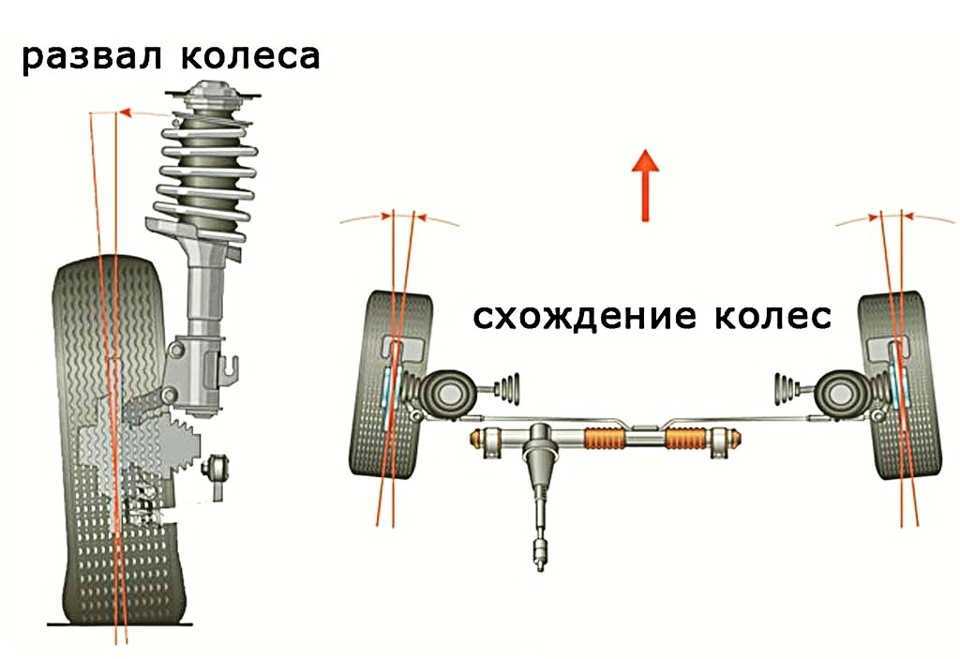

Развал – это угол наклона колес по отношению к поверхности дороги. Он может быть отрицательным – если верхняя часть колеса имеет наклон к центру автомобиля, и положительным – если верхняя часть колеса, соответственно, наклонена от центра машины. И каждого из положений есть свои положительные стороны и недостатки. Например, если угол развала отрицательный, то увеличивается пятно контакта колеса с дорогой, улучшается сцепление с дорогой, но при этом резина быстрее изнашивается.

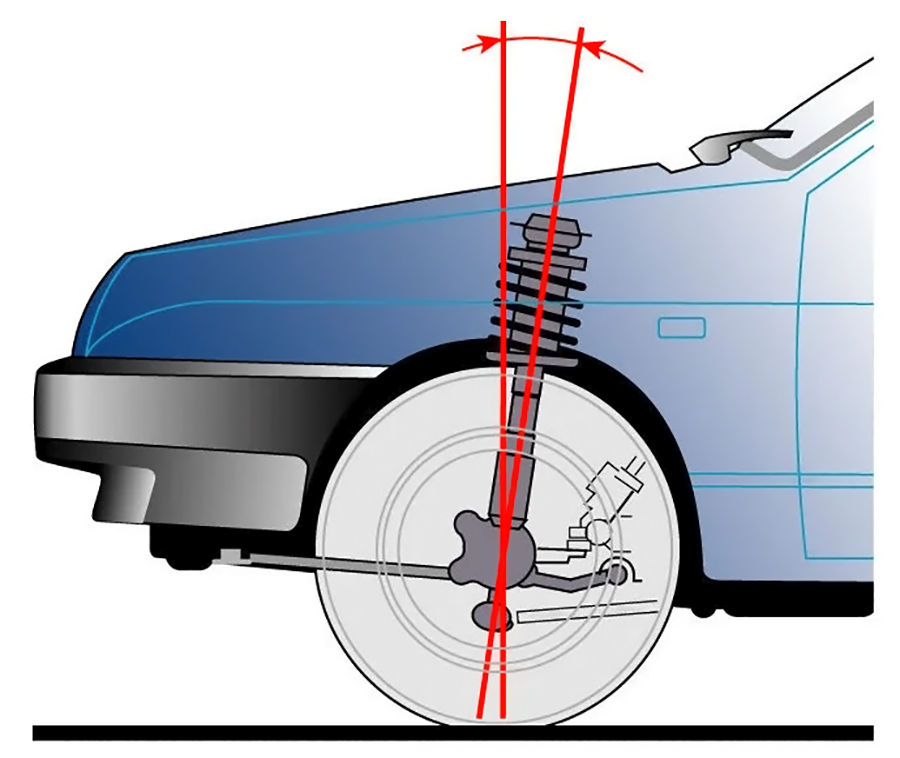

Второе важное понятие, это кастер – угол продольного наклона оси поворота колеса, или, проще говоря, горизонтальное положение колес в арках. Это положение влияет на управляемость: немного увеличенный кастер делает рулевое управление более острым, но в случае излишне увеличенного кастера руль становится тяжелым

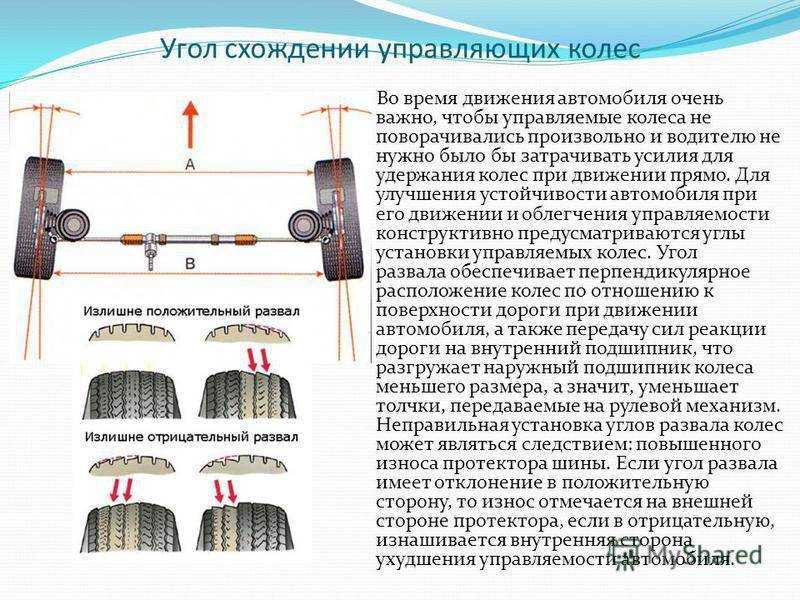

Третье понятие, которое следует знать, – это схождение. Суммарным схождением называют сумму всех углов между продольной осью автомобиля и плоскостью, проходящей через центр левого и правого колес. Схождение может быть положительным (для передних колес) – в таком случае автомобиль становится более стабильным на высоких скоростях, но при этом возрастает недостаточная поворачиваемость. Отрицательно схождение передних колес делает рулевое управление более точным, но при этом увеличивается износ резины и все неровности дороги отзываются на руле – появляется так называемое «биение».

Как проводят саму процедуру? В разных мастерских ее проводят по-разному. Некоторые мастера подходят к делу ответственнее: прежде чем отрегулировать сход-развал, специалист сначала проверяет давление в колесах, обычно используя для этого переносной компрессор. Далее на все колеса устанавливаются датчики, а при помощи специальной распорки зажимается ножной тормоз. Особенно квалифицированные мастера также осматривают подвеску на наличие видимых неисправностей – однако такие специалисты встречаются крайне редко. Автомобиль «загоняют на яму» и «прожимают». Данные с датчиков передаются в компьютер, после чего результаты заносятся в таблицу, при этом первая строка – это показатели автомобиля с грузом в багажнике, следующая строка – без него. Все потому, что даже небольшой дополнительный вес способен повлиять на результаты замера. При этом большинство рабочих сервисных мастерских обычно опускают этот момент и проводят замеры с нагруженным автомобилем.

Две самые частные причины, по которым автомобилисты приезжают делать сход-развал — это плохая управляемость или увод автомобиля в сторону, а или же повышенный износ покрышек.

Однако проверить и отрегулировать сход-развал следует и на новом автомобиле. Завод-изготовитель выставляет средние параметры с расчетом на то, что дилер пред продажей подготовит автомобиль и сделает необходимую доводку. Но, как показывает практика, продавцы в большинстве своем этот момент опускают.

Производители же рекомендуют осуществлять эту процедуру каждые 15-20 тысяч километров, то есть приблизительно пару раз в год. Чтобы не тратить деньги попусту, следует регулировать сход-развал после сезонной смены покрышек.

Есть и другие ситуации, при которых следует отрегулировать сход-развал. Во-первых, после некоторых ремонтных работ: замены наконечников, шаровых опор, рулевых тяг, рулевого редуктора или рейки, маятникового рычага, стоек, пружин и сайлент-блоков. Во-вторых, при определенном поведении автомобиля – например, если машинууводит в сторону, а руль стоит криво, или если автомобиль начинает «плавать» в колее, а также если запаздывает в управлении. В-третьих, сход-развал нужно сделать после изменения высоты посадки автомобиля (обычно это делается при помощи специальных подставок или утолщенных резинок, которые устанавливаются под пружины подвески). И наконец, четвертое – сход-развал следует сделать, если руль перестал «возвращаться» при выходе из поворота, или если у автомобиля разный радиус поворота влево и вправо.

Итак, сход-развал нужно делать при плохой управляемости автомобиля, повышенном износе резины, после некоторых ремонтных работ, связанных с подвеской, а также после каждой перебортовки колес или установке новой резины. При этом мастеру следует предварительно осмотреть подвеску автомобиля, поинтересоваться у водителя о грузах в багажнике и, если они тяжелые, вынуть их на время регулировки. Также специалист должен проверить давление воздуха в колесах, диагностировать свободный ход рулевого колеса и осмотреть диски колес на предмет деформации. Невыполнение какой-либо из перечисленных процедур может повлиять на показатели датчиков.

Как проводится процедура

Перед регулировкой УУК необходимо выровнять
давление в шинах и разгрузить багажник и салон авто, чтобы подвеска была в
исходном состоянии. На СТО используется разное оборудования для проверки и
выравнивания развала и схождения, что влияет на точность данных. Стенды бывают:

Оптические — для определения угла
используются световые трубки, генерирующие лучи света. Они проецируют
изображение на плоскость с метками. Это самые первые стенды, которые обладали
низкой точностью и постепенно почти вышли из эксплуатации.
Лазерные — имеют схожий принцип
работы, но вместо светового луча используется лазер. Его отличие в том, что луч
способен не только выходить, но и возвращаться. Если он входит в ту же точку,
из которой вышел, это означает нулевое схождение. Цена лазерных стендов
довольно доступная, но точность все же низкая.
Компьютерные — самый популярный
тип стендов, поскольку более точный. Для считывания данных с колеса
используются ИК-датчики или корды. В последних поколениях задействованы камеры
и фотоэлементы.

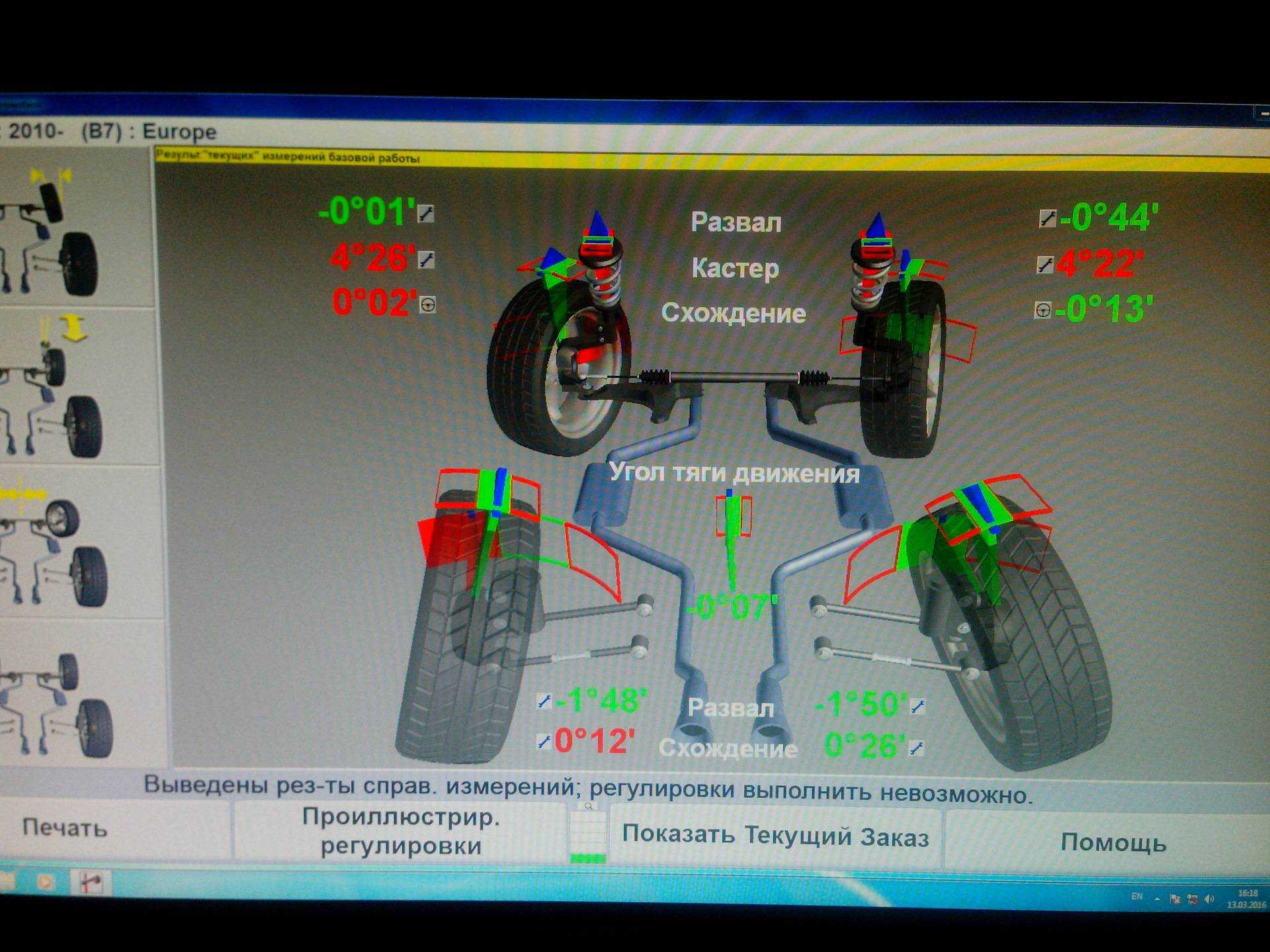

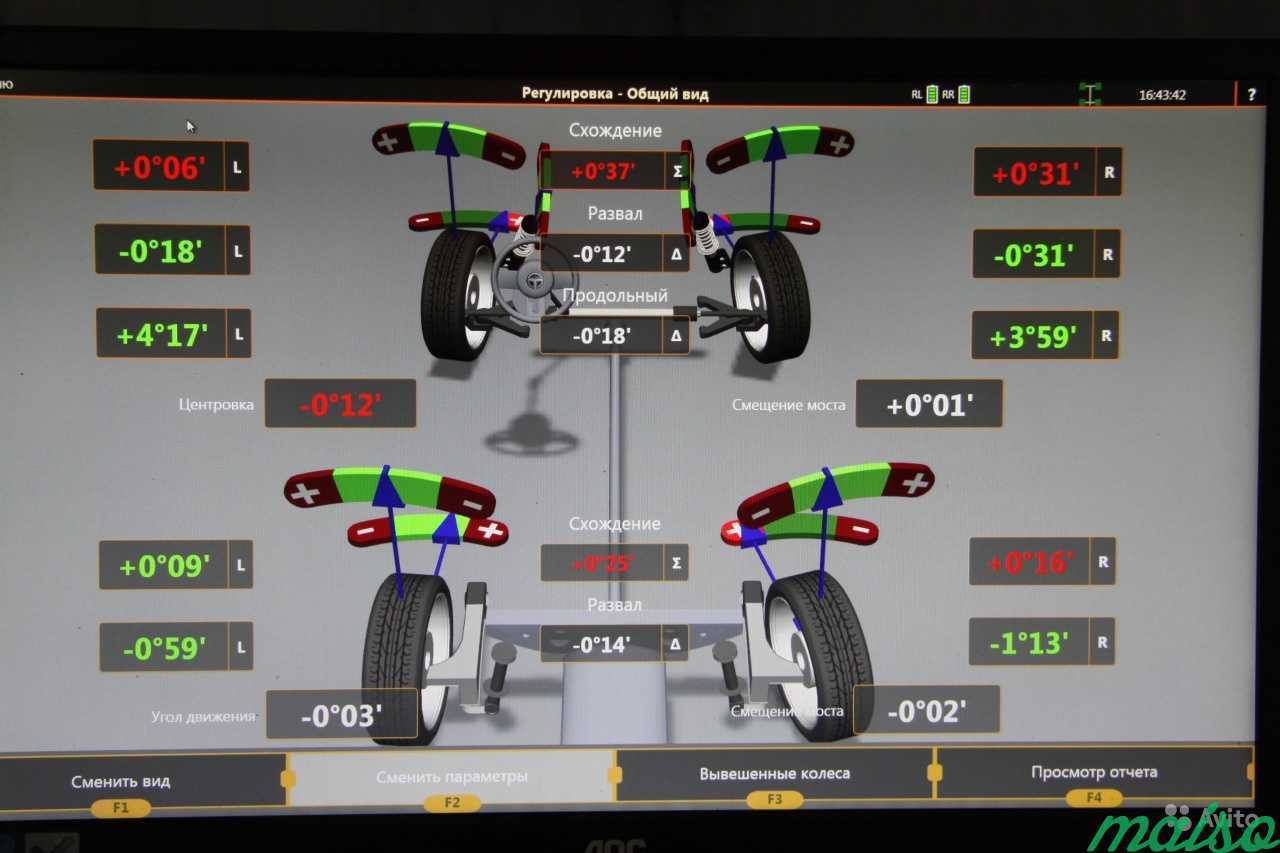

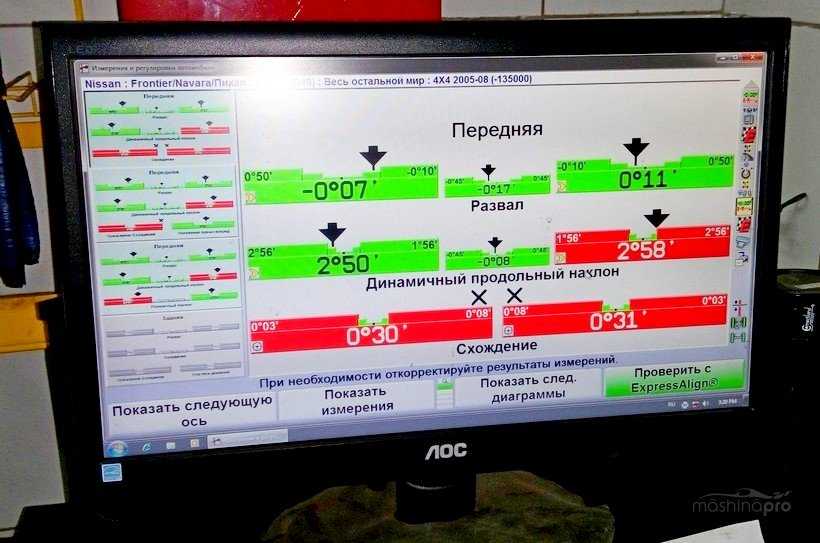

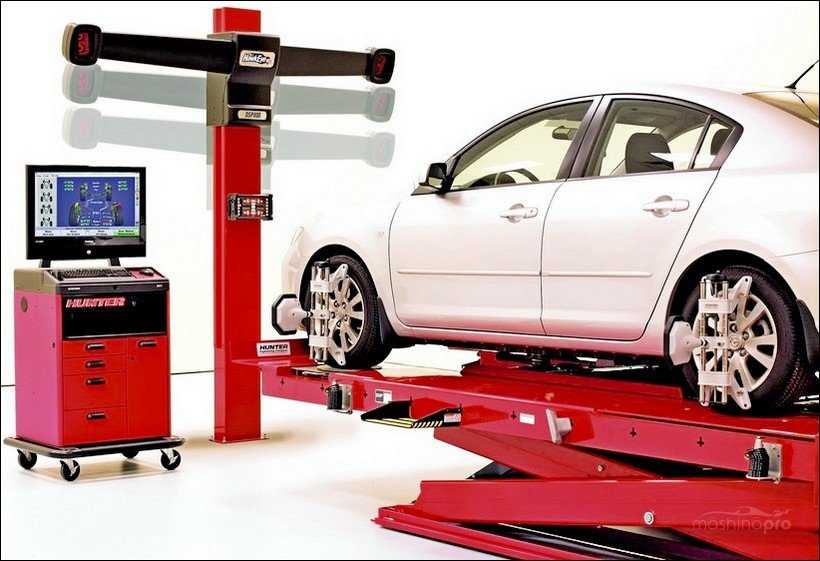

Компьютерный стенд для регулировки развала-схождения колес

Блоки обработки данных с компьютером, экраном
и цифровыми камерами позволяют наиболее точно определить схождение или развал
колесного диска по отношению к кузову. Благодаря считыванию оптикой на
компьютере строится 3D модель и видны любые отклонения от нормативов, которые
обозначаются на экране как визуально — рисунком, так и в цифрах. Крепить к
колесам нужно только небольшие мишени. Сбор информации происходит сразу с
четырех шасси — заезжать последовательно передом или задом на машине не нужно.
Но стоит такое оборудование дороже других, хотя быстро окупается за счет
высокой скорости обработки данных и востребованности со стороны клиентов.

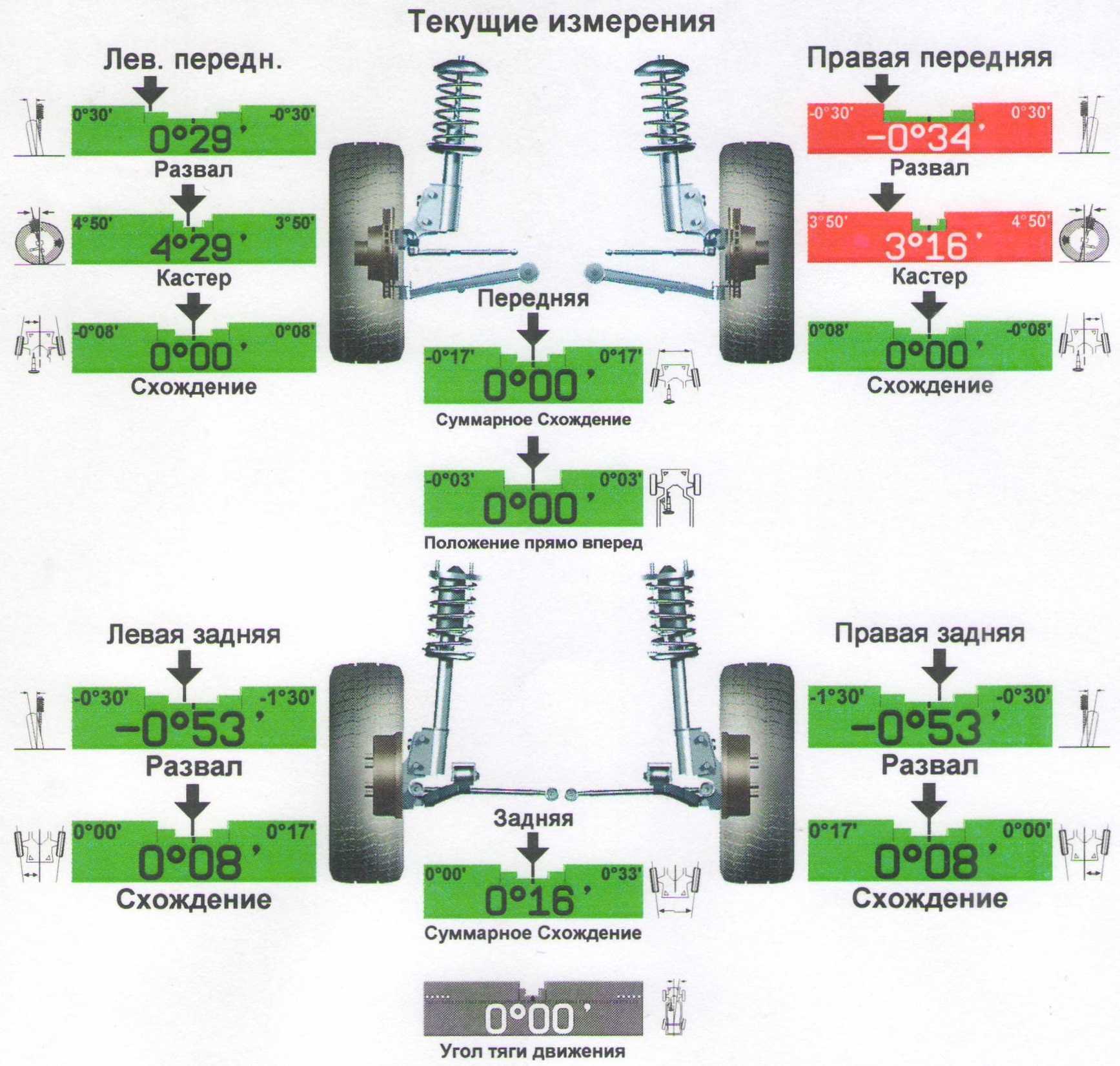

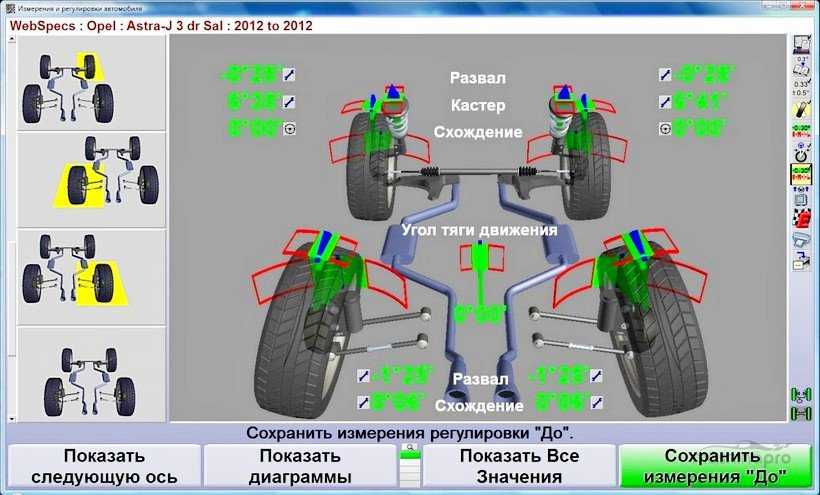

Построение
3D модели развала схождения на компьютере

Процедура проводится в такой
последовательности:

Автомобиль
загоняется на стенд и оставляется с ровным положением колес.
К покрышкам
фиксируются мишени. Установка происходит непосредственно на шины, поэтому
краска на дисках не повреждается.
Включаются
одновременно четыре камеры на стойке, собирающие всю информацию.
Настраиваются
мишени, для чего машина немного прокатывается.
Блок
управления сообщает о развале и схождении на левой и правой стороне
автомобиля, а также определяет угол тяги движения.

Нормальные значения отображаются зеленым
цветом, а красные — указывают, что нужно регулировать. Вся процедура проверки
занимает не более 10 минут. Если в фактических данных есть отклонения от нормы,
то каждое колесо поочередно ослабляется (крепления рычагов подвески) и
регулируется до выхода значений в зеленый диапазон. Для отчетности можно сразу
распечатать результаты проверки на принтере.

Компьютер
подсвечивает красным сторону, нуждающуюся в регулировке

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

схождение (Toe-in);
развал (Gamber);
кастер (Caster);
продольный угол;
поперечный угол;
угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

на повышенный износ шин;
управляемость при повороте;
дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

деформирован рычаг вследствие наезда на препятствие;
разрушены сайлентблоки;
поломана пружина;
деформирована стойка амортизатора (система Макферсон);
деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

эксцентричные болты;
регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Что такое развал-схождение?

На износ резины больше влияет схождение колёс — угол между плоскостью вращения колёса и линией направления движения. Схождение измеряют в градусах, определяя величину угла между плоскостями или в миллиметрах, высчитывая разницу между передними и задними точками колёс одной оси.

Первый признак неправильных углов схождения — визг резины при поворотах.

Развал колёс. Развал — это угол, показывающий положение колёс по отношению к поверхности дороги при взгляде на автомобиль спереди. Развал позволяет выяснить, как сильно отклонены колёса от своей вертикальной плоскости. При «нулевом» развале они не отклоняются ни внутрь, ни наружу. Износ шин в таком случае минимален.

Развал влияет на курсовую устойчивость и управляемость автомобиля, обеспечивая контакт шин с дорогой. Углы развала должны быть одинаковы с обеих сторон, иначе при движении машина будет отклоняться в сторону.

Непредсказуемость при вхождении в повороты, повышенный износ шин, «расхлябанная» подвеска, снижение манёвренности — все это повышает риск серьёзного ДТП. Развал и схождение колёс могут нарушиться после наезда на препятствие, повреждения диска, ремонта ходовой части. Отрегулированное положение колёс важны для устойчивости автомобиля на дороге — меньше склонность к опрокидыванию и заносу в экстремальных ситуациях, управление становится легче.

Допустимые значения (погрешности) при сходе-развале

Существуют определенные границы, значения которых нельзя превышать. Иными словами, как настроено по левую ось автомобиля, так должно быть и по правую ось. Но выставить параметр с точностью до 0′ не получится, поэтому допускаются определённые погрешности, при которых управляемость и езда по прямой не пострадают.

Разность развалов (например: левое колесо 39′ — правое колесо 33′ = 6′ допустимая разница развалов) не должна превышать 30′ минут, в противном случае автомобиль будет уносить в сторону при езде.
Аналогично и с углом кастора: разница углов (из большего угла вычесть меньший угол) не должна превышать 30′.
Смещение передний оси — если данное значение положительное, то левое переднее колесо стоит ближе к заднему, чем правое, если отрицательное, наоборот. Данный параметр очень важен, т. к. он характеризует состояние геометрии кузова, и чем ближе этот показатель к нулю, тем лучше. Допустимое отклонение — 20-30 минут.

Когда и зачем нужно делать развал схождение колес-автомобиля

Плановая проверка углов колес делается согласно показаниям пробега. Также существует ряд признаков, который подскажет о том, что стоит выполнить процедуру развал схождение, не дожидаясь нужного километража.

Вы замечаете некоторый увод ваше машины в одну из сторон (особенно это может быть ощутимо при торможении).
При выходе из поворотов руль нестабильно самовозвращается.
У вашего автомобиля стал заметен существенный износ покрышек.

Наряду с этим понять, что сбито развал-схождение вашей машины можно по визгу колес при поворотах и по неправильному положению руля

В последнем случае стоит обратить внимание на то, как он стоит при прямолинейном движении. Если руль не находится в параллельном положении, а немного наклоняются в одну из сторон, то необходимо провести регулировку углов установки колес

Кроме того, развал-схождения колес автомобиля может потребоваться после проведения следующих процедур:

ремонт ходовой части автомобиля и замена важных ее составляющих;
корректировка клиренса;

Также проверка развала схождения колес автомобиля необходима, если во время поездки вы наехали на глубокую яму и погнули диск. Не лишним будет провести эту процедуру и после обкатки нового авто или если вы покупаете подержанную машину.

Некоторые автолюбители задаются вопросом: зачем же делается сход-развал колес автомобиля? Правильно установленный угол имеет существенное влияние на движение авто. Он нужен для стабильности его управляемости. Результатом корректно выполненного развала-схождения колес становится существенная экономия горючего, низкая степень износа резины. Кроме того повышается устойчивость автомобиля, его увод в сторону менее вероятен. Маневренность и управляемость автомобиля становится хорошей, что влияет на безопасность движения.

Цена регулировки сход-развала невысока, но многие недобросовестные автосервисы уверяют водителей, что им необходима проверка этой части автомобиля. Однако, нет потребности этого делать после следующих процедур:

замена шин по сезону;
установка новых амортизаторов;
замена стабилизаторов.

Все эти детали практически не влияют на рулевые тяги, а также шаровые опоры. Поэтому в этих ситуациях не стоит поддаваться на ухищрения горе-мастеров.

Выводы

Проверка и регулировка развала схождения колес, процедура важная и необходимая. Тем более она важна в наших условиях, с нашими дорогами и их состоянием. Выставления правильных углов сход развала колес позволяет повысить управляемость автомобиля, его устойчивость и стабильность во время движения. Так же благодаря правильным значениям углов установки колес снижается износ автопокрышек и расход топлива.

Похожие публикации

Технология RunFlat: что это такое
Балансировка колес: что это и зачем нужно
Плюсы и минусы всесезонных шин
Как работают датчики давления в шинах

Оставить отзыв Отменить ответ
