Особенности устройства сцепления с тарельчатой нажимной пружиной

Основные неисправности

Основным неисправностями приводов сцепления является выход из строя одного из элементов системы вследствие износа.

В механическом приводе сцепления чаще всего выходит из строя трос, который связывает педаль сцепления и вилку переключения. Вследствие износа трос может порваться, перекрутиться или растянуться, что приводит к ухудшению работы сцепления.

Основными причинами возникновения проблем с работой гидравлического привода сцепления может быть следующее:

1. Не герметичность систем трубопроводов.
2. Отсутствие или малое количество рабочей жидкости в системе.
3. Выход из строя одного из цилиндров из-за износа манжет, перекоса штока или повреждения наружного корпуса.

В случае с электрогидравлической системой к выше приведенным неисправностям гидравлической системы можно добавить проблемы с электрикой, механизмом, который приводит в действие цилиндры, системой управления работы привода.

Привод сцепления должен всегда находиться в исправном состоянии, поэтому необходимо своевременно обращаться на специализированные сервисные центры, где опытные мастера смогут провести качественную диагностику и ремонт отдельных элементов привода.

Также на эту тему вы можете почитать:

Тюнинг ВАЗ-2170 (Лада Приора) улучшит стандартную Приору

Форд Мондео с пробегом: какие могут быть проблемы?

Система охлаждения двигателя также незаменимая вещь в автомобиле

Топливный насос (бензонасос) ВАЗ 2109 (карбюратор) и его замена

Volvo S40 2003-2013 годов на вторичном рынке

Alex S 17 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Luk VS Valeo: особенности эксплуатации

Наконец, последний (но отнюдь не по значимости) параметр – то, насколько легко и быстро детали можно заменить, установить и поддерживать их техническую исправность. В целом, если Вы решили купить сцепление Valeo или Luk, скорее всего, Ваш выбор – «поставить и забыть» о системе сцепления на следующие 100 000 километров.

Читать далее: 7 лучших молокоотсосов philips avent рейтинг 2020

Поэтому проводя сравнение между двумя премиальными брендами, оценивать стоит, пожалуй, лишь дополнительные нюансы. Так, в комплекте с продукцией Valeo предлагает подробную инструкцию по установке запчасти в формате компакт-диска со всеми соответствующими рекомендациями и мануалами, а также специальную смазывающую жидкость, позволяющую предотвратить раннее заедание, износ и деформацию элементов.

Подробнее ознакомиться с брендом и узнать еще больше эксплуатационных особенностей и преимуществ систем сцепления от Valeo можно здесь.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Производитель	Артикул	Наименование	Применяемость*
Valeo	CSC01	Подшипник выжимной гидравлический	CHEVROLET Evanda/Lacetti/Nubira 1.6/1.8/2.0 05-{amp}gt;
Valeo	DWK004	Комплект сцепления, 200 мм	DAEWOO NEXIA 1.5 MPFI 03/95-{amp}gt;/ESPERO 1.5 MPI 10/90-{amp}gt;
Valeo	DWK045	Комплект сцепления, 215 мм, с гидравлическим подшипником	Chevrolet Lacetti 1.4-1.6 V16 04-{amp}gt;
Valeo	MTC09	Корзина сцепления	MITSUBISHI LANCER III 1.8 4X4 01/87-12/90
Valeo	DW07	Диск сцепления в сборе
Valeo	DWK029	Комплект сцепления, 170 мм	DAEWOO MATIZ, CHEVROLET MATIZ 0.8/1.0 9/98-{amp}gt;
Valeo	HD133	Диск сцепления в сборе
Valeo	MTC31	Корзина сцепления в сборе
Valeo	803347	Диск сцепления
Valeo	PRB32	Подшипник сцепления выжимной

Принцип работы

Фрикционные передачи состоят из 2 тел вращения: ведомого и ведущего катков, насаженных на валы. Передача вращательного движения производится посредством силы трения, появляющейся на площадках контакта рабочих тел под действием сил прижатия. Прижатие катков производится следующими способами:

1. Посредством гидроцилиндров. Используется во время больших нагрузок.
2. Собственным весом машины или ее узла.
3. При помощи комплексных рычажных механизмов.
4. С использованием центробежной силы. Применяется во время перемещения фрикционных звеньев в планетарных системах.

Многочисленные виды фрикционных механизмов отличаются назначением, характером изменения передаточного значения и конструкцией. Наибольшее применение в промышленности из них нашли фрикционные вариаторы. Они изготавливаются в виде отдельных агрегатов для привода машин и характеризуются переменным передаточным отношением. Выделяют следующие разновидности фрикционных вариаторов:

1. Лобовые: имеют упрощенную конструкцию и применяются универсально токарно-винторезных станках. Из-за низкой точности изготовления рабочих тел они быстро изнашиваются, что снижает КПД.
2. Торовые: оснащены дисками конусовидной формы и чашками в виде круглого тора. Данные механизмы обеспечивают равенство контактных напряжений и позволяют увеличить КПД и износоустойчивость инструмента.
3. Ременные: передача движения производится с применением закрытого кольцевого ремня с разными видами сечения (трапециевидным, круглым, прямоугольным, клиновым). Натяжение ремня производится при помощи приводных моторов, шкива, пружины или груза, выступающего в качестве противовеса.
4. Дисковые: смена скоростных характеристик производится посредством вращения двух дисков (фрикционов), расположенных на валах. Данный вид вариаторов не требует дополнительного обслуживания и функционирует при наличии синтетической смазки. Он не издает лишних шумов и плавно изменяет скорость вращения в заданном порядке.

Выбор определенного типа вариатора зависит от условий его работы: величины передаваемой мощности, требуемого диапазона регулирования, и минимальной частоты вращения валов. Эти характеристики указываются при изображении фрикционного механизма на кинематических схемах.

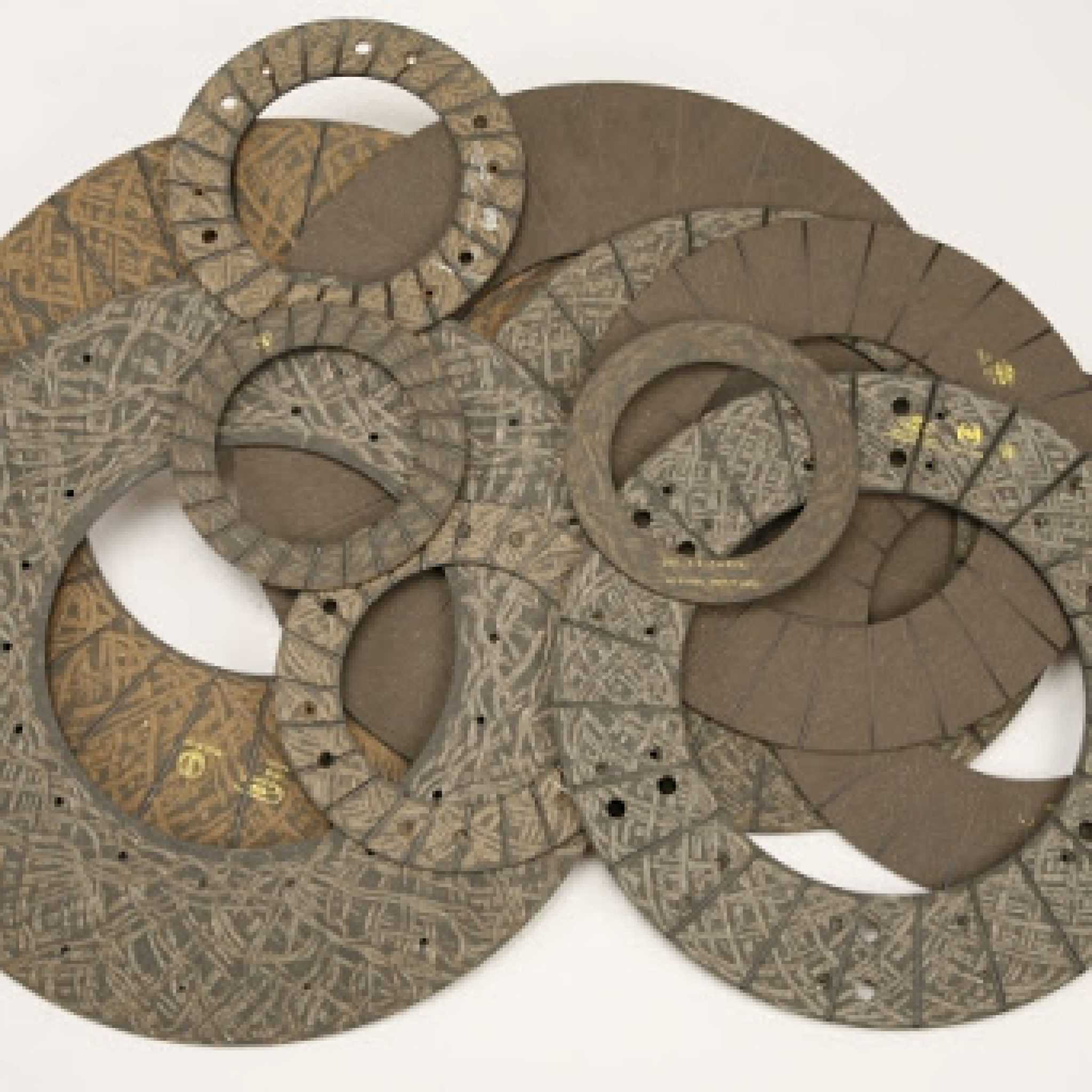

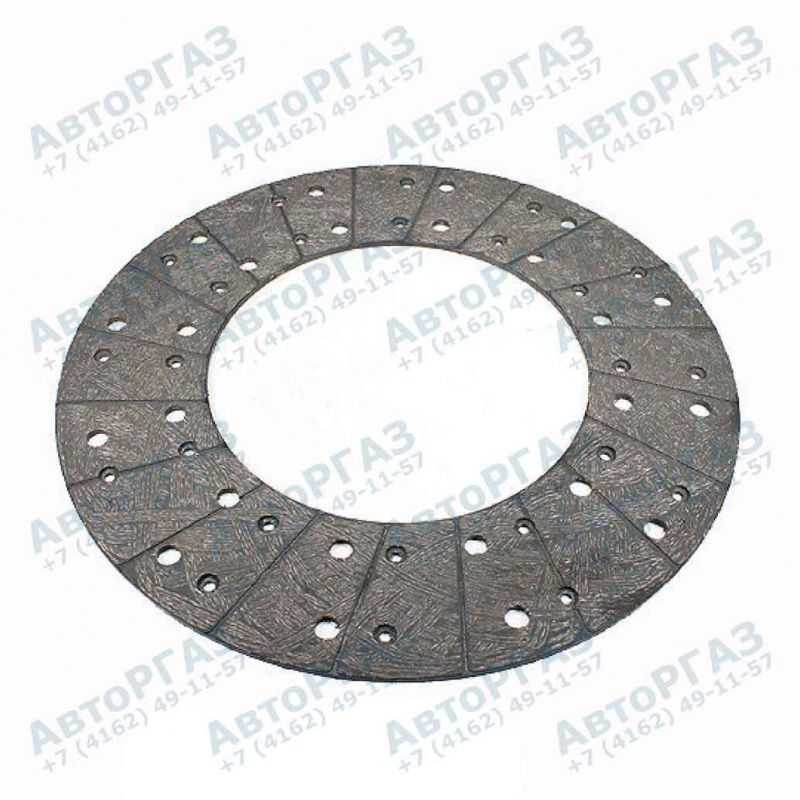

Органические накладки

Основой органических фрикционных накладок является фенольная смола (синтетический материал, полученный поликонденсацией фенолов с различными альдегидами, в числе которых, например, формальдегид), модификаторы трения (порошок металлов или оксидов металлов), и различные составы резиновых смесей. Такие фрикционные накладки бывают двух типов:

• Формованные накладки, часто называют отлитые (molded facing). Недорогие в производстве, но имеют небольшую прочность: при стендовых испытаниях они начинаются разрушаться при достижении 5000 оборотов в минуту и температуре 250 С. В настоящий момент эта технология является устаревшей и остались лишь немногие предприятия в азиатских странах, которые её используют.

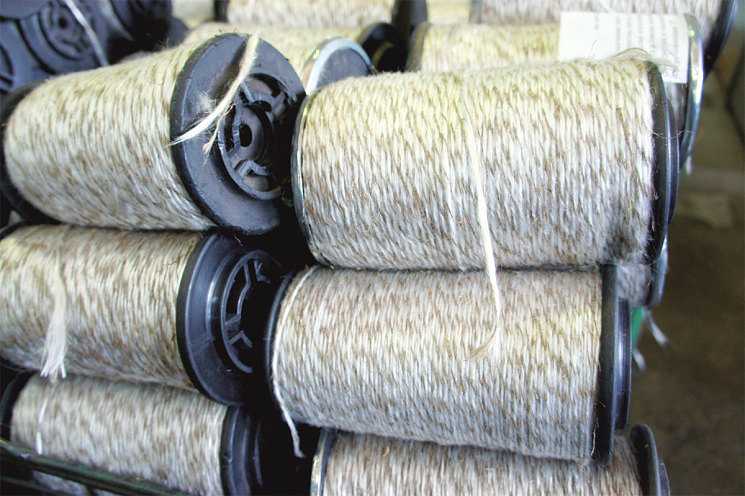

• Плетеные накладки (woven facing). В материал таких фрикционов вплетены нити из стекловолокна, что значительно повышает прочность изделия: при стандартных стендовых испытаниях разрушение начинается при достижении 10000 оборотов в минуту, а рабочая температура достигает 300 — 320С. Плетеные органические фрикционные материалы обычно используются для комплектации сцеплениями современных серийных автомобилей, поскольку они обеспечивают хорошую комбинацию плавности включения, прочности, износостойкости и стоимости. При эксплуатации на малых и средних нагрузках ресурс заводского сцепления составляет 100 – 150 тыс. километров. В настоящий момент это самый распространённый материал для массовых автомобилей, доля которого составляет 90%.
• Усиленные органические накладки (Heavy-duty organic facings). Сделаны на основе предыдущего типа органических накладок: они имеют такое же конструктивное исполнение и они также обеспечивают плавное трогание автомобиля с места, но температурный режим, при котором они сохраняют свои рабочие свойства, достигает 370С, что значительно повышает их стойкость и долговечность. Такие улучшенные характеристики органических накладок типа HD Organic обеспечиваются наличием в основе фрикционов дополнительного количества металлических компонентов, которые собственно и усиливают фрикционный материал в плане термостойкости и износостойкости. Максимальная рабочая температура накладок этого типа всего на 50 градусов выше обычных органических, однако, эта разница позволяет получить довольно износостойкий материал, пригодный к использованию в накладках ведомых дисков для лёгких коммерческих автомобилей и легковых автомобилей, которые часто эксплуатируются с прицепом.

Эллипс и синус

Потом выяснилось, что и спирально-навитые накладки панацеей не являются. Требования к стабильности веса, равномерности износа накладки и контртела (маховика и нажимного диска), переход на безасбестовые ингредиенты и ряд других условий заказчиков привели к внедрению иного, более совершенного способа укладки нити – по дуге эллипса, направленной от внутреннего кольца накладки к внешнему.

При изготовлении детали тарелка навивочного станка вращалась – да так, чтобы при повороте на 360° нить не ложилась на нить. Тем самым достигалась равномерная плотность укладки, а значит, и прочность изделия. Накладки, полученные таким способом, назвали эллипсонавитыми. Эта технология стала господствующей, а потому будем говорить о ней в настоящем времени.

При изготовлении накладок среднего и большого диаметра (например, для дизельных двигателей грузовиков) применяют более «хитрый» способ укладки нити: по синусоиде, «бегающей» между внутренней и внешней окружностями кольца. Нить при этом укладывается еще более равномерно.

Эллипсонавитые изделия (к ним относят и «синусоидальные») позволили исключить возникновение кольцевых трещин, усреднили кольцевые износы и вылечили многие другие болезни, присущие спирально-навитым накладкам.

Сегодня все производители накладок, как российские, так и зарубежные, выпускают эллипсонавитые изделия. Они легко узнаваемы по характерному рисунку фрикционной поверхности (см. нижнее фото на с. 37).

Устройство фрикционов АКПП

Фрикционы АКПП что это? Данные устройства представляют собой металлические диски специальной конфигурации, которые оснащены мягкими пористыми накладками (графитовый слой). По способу изготовления и количеству накладок фрикционы разделяются на односторонние и двухсторонние диски. Односторонние диски устанавливаются на бюджетных автомобилях.Фрикционы АКПП, имеющие графитовые накладки с двух сторон, применяются автопроизводителями при сборке современных моделей.

Основные функции фрикционных дисков, оснащенных графитовыми накладками:

• впитывание смазочной жидкости;
• охлаждение металлических поверхностей рабочих узлов и деталей коробки;
• повышение устойчивости против износа элементов сцепления;
• продление общего срока службы механизма.

Механизм сцепления состоит из пакета дисков. В зависимости от конструкции АКПП, используются наборы, состоящие из фрикционов в различных количествах.

Ступицы и профили ступиц

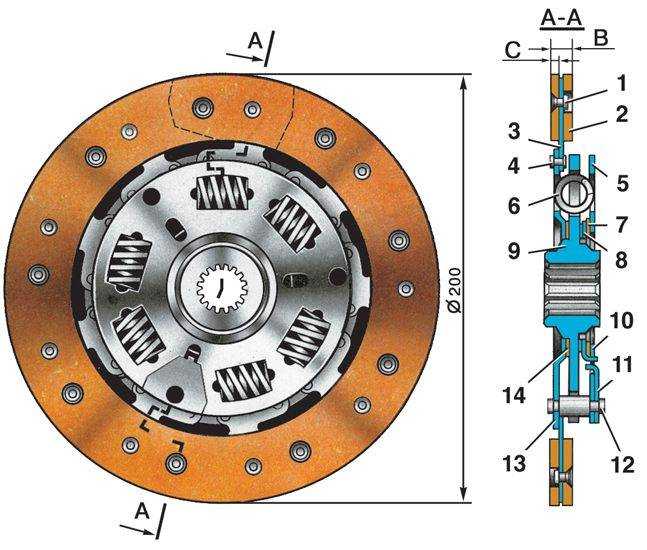

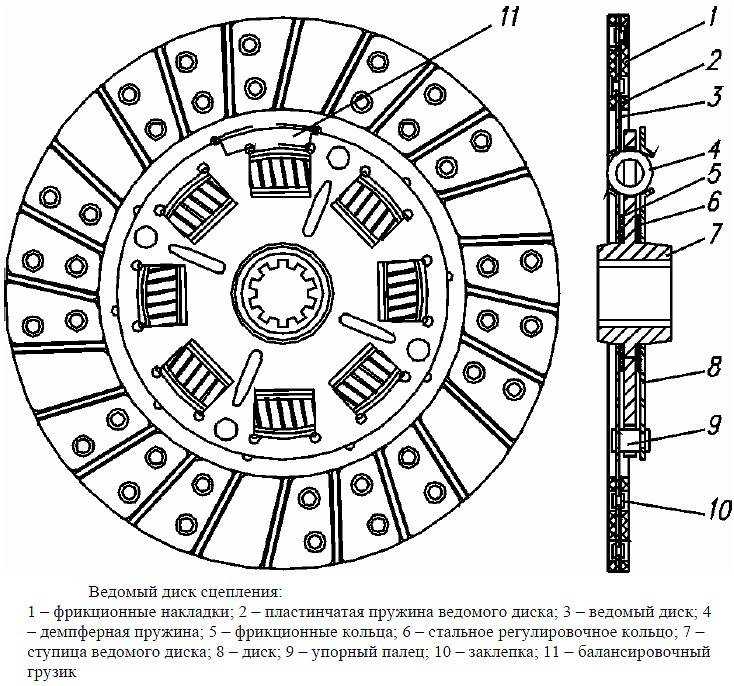

Ступица ведомого диска сцепления (рис. 14 «Ступица ведомого диска сцепления с фланцем«) обеспечивает соединение ведомого диска с первичным валом коробки передач и, соответственно, передачу крутящего момента от двигателя на трансмиссию.
В качестве материала ступицы используется, как правило, более мягкая сталь, чем та, что идет на изготовление первичного вала коробки передач. Благодаря этому более дорогой первичный вал меньше изнашивается и поэтому крайне редко нуждается в замене по причине износа профиля сопряжения со ступицей ведомого диска.

Для улучшения свойств поверхность ступицы может подвергаться дополнительной обработке, например, фосфатированию, никелированию, азотированию или индуктивной закалке.

Совет

Для смазывания ступицы разрешается использовать обычную тугоплавкую консистентную смазку в очень небольших количествах. В данном случае действует принцип «не переборщить», так как попадание даже капли смазки на фрикционные накладки может стать причиной проскальзывания сцепления.
Поэтому при сборке и установке сцепления следует сначала надвинуть ведомый диск со смазанной ступицей на первичный вал коробки передач, а затем снять его. После этого необходимо тщательно удалить излишки смазки, оставшиеся на торцах ступицы ведомого диска сцепления.

Не рекомендуется использовать консистентные смазки с содержанием твердых фракций (например, медесодержащую пасту). Из-за воздействия высоких температур такая смазка может затвердеть, и твердые фракции могут «запечься» на первичном валу коробки передач. В результате ведомый диск сцепления не сможет свободно скользить по шлицам первичного вала, что может стать причиной рывков при включении сцепления или проблем с разъединением трансмиссии.
Благодаря хорошему скольжению ступицы с никелированной поверхностью вообще не требуют смазывания. Их легко можно узнать по блеску, который отличает их от азотированных ступиц, имеющих матовую серебристую поверхность.

Профили ступиц

Требуемый шлицевой профиль выполняется в теле ступицы методом протяжки. Шлицы могут быть мелкими или крупными, причем мелкие шлицы благодаря большему количеству обеспечивают лучшее пятно контакта с первичным валом. Недостатком мелких шлицов является риск соударения при заведении вала коробки передач в профиль ступицы. Повреждение профиля ступицы отрицательно сказывается на скольжении ведомого диска сцепления по шлицам вала коробки передач и вызывает проблемы при работе механизма сцепления.
При описании профиля ступицы, как правило, указывается диаметр вершины шлица (А), диаметр основания шлица (В) и количество шлицов (С), (рис. 15).

Пример:
26,5 28,7 26 г
Диаметр вершины шлица: 26,5 мм. Диаметр основания шлица: 28,7 мм. Количество шлицов: 26.
Нередко параметры профиля ступицы указаны в дюймах. В этом случае для перевода значений в метрическую систему можно воспользоваться таблицей А 1.»Соотношение метрических и дюймовых размеров ступицы ведомого диска сцепления«.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

О канавках

Канавки на поверхности накладок – зарубежное изобретение. Считается, что они служат для отвода тепла и удаления продуктов износа на периферию. Линии канавок располагаются, как правило, по хордам, под некоторым углом к радиусу кольца. Они имеют форму отрезка прямой или дуги малой кривизны. Такая конструкция канавки несколько компенсирует потерю прочности накладки.

Канавки получают непосредственно в прессформе. Если внимательно посмотреть на канавку, то около края накладки можно заметить перекрывающий буртик – это след выхода фрезы при изготовлении прессформы.

Этот буртик может препятствовать отводу абразива, то есть играть роль, противоположную требуемой, и его следовало бы удалять. Но на практике этого никто не делает.

Да и споры на тему «нужны ли нам канавки» не закончены до сих пор. Судите сами – глубина канавки гораздо меньше глубины шляпки заклепки. Канавка полностью истирается, когда накладка вырабатывает 30–50% своего ресурса, после чего сцепление работает со сплошным диском. А увеличить глубину канавки нельзя – это резко уменьшит прочность накладки.

Поэтому накладки выпускают и с канавками, и без оных. Последний вариант удешевляет как пресс-формы, так и сами изделия.

Керамика

Керамический материал представляет собой смесь меди, железа, оловянистой бронзы, диоксида кремния и (или) графита. Смесь перечисленных «ингредиентов» в строго определенных составах спекается в единую пластину, которая затем приклепывается к ведомому диску сцепления. Благодаря своей структуре, керамические диски имеют высокую долговечность, выдерживают большие перепады температур и экстремальные нагрузки. Температурная стойкость керамики доходит до 540 градусов.

Важно отметить, что рабочие поверхности деталей – маховик и нажимной диск, сопряженные с такими накладками, должны иметь специально обработанные поверхности. Также для данного материала также важно отметить, что статический коэффициент трения находится в пределах 0.4-0.6, а это означает, что включение сцепления будет резким и неприятным для пассажиров

Для плавного трогания автомобиля с места водителю, незнакомому с таким сцеплением, предстоит потренироваться управлению педалями газа и сцепления. Керамические диски сцепления используются в легких дизельных грузовиках, гоночных автомобилях и сельскохозяйственной технике.

Общие советы по выбору

Выбирая сцепление, стоит ориентироваться на качество. Этот узел относится к категории тех деталей автомобиля, которые сложно и дорого менять. Надежное сцепление работает 100 тысяч километров и более. Если в процессе эксплуатации появились признаки неисправности (уменьшение хода педали, пробуксовка сцепления или посторонние шумы), то стоит отправиться в магазин для покупки нового изделия

Но вопрос в том, каким критериям уделить внимание. Здесь учтите следующие моменты:

1

Производители, выпускающие продукцию под известным брендом и уважающие свою репутацию, при изготовлении деталей соблюдают точные параметры — момент вращения, вес и прочие. Чтобы не прогадать с покупкой, стоит заглянуть в инструкцию по эксплуатации автомобиля и выписать требования производителя. С этими цифрами стоит отправляться в магазин.

2. Оценивайте качество изготовления детали. Делается это по внешнему виду изделия:

3. Осмотрите нажимной диск. Если сцепление изготовлено не на заводе и без применения специального оборудования, то заклепки по периметру корзины будут отличаться. Кроме этого, от детали стоит отказаться при наличии трещин, отсутствии заклепок или при перекосе оси. Как уже упоминалось, оригинальное сцепление изготавливается в условиях завода и с применением роботехники, потому  наличие заусенцев, задиров и других повреждений исключено.

4. Осмотрите литой диск, находящийся на обратной стороне корзины. В оригинальной детали зеркало не имеет дефектов, царапин и трещин. Известные производители применяют для литья только качественные исходные материалы и современное оборудование для сборки.

5. Найдите специальную маркировку на диске, нанесенную с помощью лазера. При этом обращайте внимание на содержание надписей и качество нанесения.

6. Покупайте сцепление только в проверенных торговых точках, у официальных представителей и в специализированных автомобильных магазинах. Красивая упаковка — еще не показатель качества. За яркой бумажкой иногда скрывается подделка, которая не прослужит и нескольких лет. Так что лучше сэкономить нервы и деньги, покупая сразу оригинальную деталь.

Металлокерамика

Металлокерамические накладки (Feramic) представляют собой комбинацию стали, диоксида кремния, оловянистой бронзы и графита. Иногда вместо стали используется чугун или алюминий. Состав компонентов данной смеси напоминает состав описанной выше керамики – разница состоит в значительно большем процентном содержании металлов. Проще говоря, этот материал – керамика, усиленная металлами: Feramic = Fe (ferrum -железо) + ceramic. Металлокерамические диски могут быть как цельными, так и сегментными.

Наибольшее распространение такие диски получили там, где мгновенное включение сцепления играет важную роль: в среде гоночных автомобилей. Это обеспечивается высоким коэффициентом статического и динамического трения (= 0.5-0.55) и высокой температурной стойкостью – до 600 градусов.

Фрикционные материалы на основе органических веществ

На высоких скоростях современная машина торможения повышает температуру поверхности трения до 1000 ° С, а объем пары трения до 500 … 600 ° С.

При таких высоких температурах фрикционные материалы на основе органических веществ обугливаются и теряют свои фрикционные свойства. В этих условиях компактные сплавы, которые значительно теряют свои свойства при высоких температурах, обладают плохими фрикционными свойствами.

Металлокерамические материалы широко используются в том числе: % (Вес.): 65 … 80 Cu, 7 … 10 Sn, 5 … 10 Pb, 4 … 7 Fe; 2 … 4 SiO 2; 3 … 8% графит.

При нагревании свинец плавится, поглощает тепло, уменьшает трение и предотвращает дальнейшее повышение температуры. Фрикционные материалы обычно используются в виде биметаллических элементов, состоящих из фрикционного слоя, спеченного под давлением, и основания (ленты или диска). Коэффициент трения серого чугуна с металлокерамическим материалом на основе железа составляет 0,4 ~ 0,55.

Такие материалы могут выдерживать температуру до 600 ° С в зоне трения. Коэффициент трения может быть увеличен путем добавления к керамическому материалу асбеста, карбидов и карбонитридов тугоплавких металлов, различных оксидов и оксисульфидов и других тугоплавких соединений.

Керметные фрикционные материалы используются в тормозах и сцеплениях (автомобили, самолеты).

Перспективным направлением в производстве фрикционных материалов является разработка и использование SiC-композитов. Фрикционный материал с градиентом состава.

Фрикционные материалы изготавливаются в виде дисков, колодок, накладок, лент. Они необходимы для производства автомобилей, самолетов, тракторов, тракторов, металлорежущих станков и других механизмов.

Для работы без смазки часто используются фрикционные материалы на основе железа, содержащие 15-17% Cu. 9 … 15% графита, 3 … 5% кремнезема, 3 … 6% сульфата бария и до 4% асбеста.

Наиболее используемые фрикционные материалы, полученные методом порошковой металлургии:

• MKV-50A, содержание,% (мас.): 64 Fe, 10 Cu, 5 B4C, 5 SiC, 5 FeS04 и 3 асбеста;
• CMR80, содержание,% (мас.): 48 Fe, 23 Cu, 6,5 Mn, 10 B2C, 6,5 BN, 3,5 SiC, 2,5 MoS2;
• FMK-11, содержание,% (мас.): 64 Fe, 15 Cu, 3 SiO2, 6 BaS04, 3 асбеста, 9 графитов.

Керамические металлические материалы классифицируются следующим образом.

• -Пористые керметы с остаточной пористостью в диапазоне 15-50% (антифрикционные и «потные» материалы, фильтры).
• -Компактный металлокерамический-магнитный, фрикционный, электрический материал.

Антифрикционные керметные материалы содержат графит и другие ингредиенты, которые действуют как смазочные материалы. Эти материалы используются для изготовления втулок и подшипников, используемых в автомобильной, авиационной и других отраслях промышленности.

Диагностика и обслуживание вилки выключения сцепления

Окончательно вилку выключения трансмиссии можно снять, если вытащить ее, расцепить с муфтой выжимного подшипника и снять с шаровой опоры.

Однозначной выбраковке и замене подлежат детали:

• имеющие любые трещины в силовой части вилки или области контакта с шаровой опорой;
• износ опорной точки на шаровой опоре превысил допустимые величины;
• в местах сцепления вилки с выжимным подшипником наблюдается выработка металла и большой люфт.

Кроме того, стоит обратить внимание на отсутствие трещин и порывов резинового чехла вилки. Пыльник подлежит замене новым, если резина постарела, потеряла гибкость и упругость

Ремонт вилки выключения перед установкой

Ремонт вилки практически всегда осуществлялся заменой на новую деталь. В отдельных случаях допускается правка геометрии вилки с помощью медной оправки и молотка, весом не менее 600гр. Деталь предварительно разогревают до температуры 200-230 о С. Более качественных результатов можно добиться при использовании механического или гидравлического пресса. В этом случае правку вилки выполняют в два-три перехода.

Работоспособность исправленной вилки восстанавливается на уровне 70% от нового изделия, поэтому рекомендовать рихтовку можно лишь при незначительной деформации.

Кроме рихтовки, возможно восстановление опорных рабочих поверхностей наваркой специальным электродным материалом на основе никеля или железоникелевого сплава. Наварку выполняют током обратной полярности с периодической проковкой наваренного слоя. После наварки необходимый профиль поверхности получают обработкой на шлифовальном круге с последующей полировкой восстановленного участка микронной наждачной шкуркой.

Перед обратной сборкой узла выключения трансмиссии все поверхности трения, в том числе пазы муфты подшипника и шаровую опору, смазывают консистентной смазкой «Литол 40».

Похожие патенты RU2087492C1

название	год	авторы	номер документа
СПОСОБ ПОЛУЧЕНИЯ УГЛЕРОДНОГО СОРБЕНТА	1996	Леонов С.Б. Зельберг Б.И. Елшин В.В. Дударев В.И. Ознобихин Л.М. Рандин О.И. Ращенко А.Ф. Петренко И.С.	RU2098176C1
ФРИКЦИОННЫЙ МАТЕРИАЛ	2004	Ишков А.В. Сагалаков А.М. Белоусов А.М. Головань О.В.	RU2265630C1
СПОСОБ ВЗРЫВНОГО НАНЕСЕНИЯ ПОКРЫТИЯ ИЗ ПОРОШКООБРАЗНОГО МАТЕРИАЛА	2011	Адаменко Нина Александровна Агафонова Галина Викторовна Казуров Андрей Владимирович Сергеев Иван Викторович	RU2471591C2
ПОЛИМЕРНАЯ ФРИКЦИОННАЯ КОМПОЗИЦИЯ (ВАРИАНТЫ)	1993	Михеев А.О. Сучкова И.С. Андреев А.С. Вогман С.Д. Бакан Н.И. Цыпина Е.И. Первак И.Г. Сергеев В.П.	RU2090578C1
Антифрикционная пресс-композиция	1982	Злотников Игорь Иванович Лисовский Василий Викторович Струк Василий Александрович Кирпиченко Юрий Ефремович Савкин Валентин Георгиевич Резник Валерий Дмитриевич	SU1062232A1
СПОСОБ ПОЛУЧЕНИЯ ФРИКЦИОННОГО КОМПОЗИЦИОННОГО УГЛЕРОД-УГЛЕРОДНОГО МАТЕРИАЛА И МАТЕРИАЛ	2012	Галигузов Андрей Анатольевич Малахо Артем Петрович Кулаков Валерий Васильевич Крамаренко Евгений Иванович Авдеев Виктор Васильевич	RU2510387C1
СПОСОБ ИЗГОТОВЛЕНИЯ КЕРАМИЧЕСКИХ ИЗДЕЛИЙ ОТВЕТСТВЕННОГО НАЗНАЧЕНИЯ НА ОСНОВЕ ДИОКСИДА ЦИРКОНИЯ	2021	Пуртов Иван Борисович Годовиков Александр Андреевич Кардаполов Александр Викторович Малюков Максим Викторович Костенко Владимир Викторович Никитин Александр Сергеевич Белоножкин Борис Юрьевич	RU2772569C1
ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ ИЗ КРЕМНЕЗЕМИСТОЙ КЕРАМИКИ	2011	Шамрей Анатолий Викторович Самойлов Владимир Иванович Храпов Анатолий Александрович	RU2478471C2
РАЗДЕЛЕННЫЙ НА ВОЛОКНА ЦЕЛЛЮЛОЗНЫЙ ПРОДУКТ, АБСОРБИРУЮЩИЕ ПРОКЛАДКИ И СПОСОБ ПОЛУЧЕНИЯ ТАКОГО ПРОДУКТА	1994		RU2129629C1
СОЕДИНЕНИЕ СТРЕЛОЧНОЙ ГАРНИТУРЫ И СПОСОБ ИЗГОТОВЛЕНИЯ ВТУЛКИ СОЕДИНЕНИЯ	2005	Фадеев Валерий Сергеевич Минаков Евгений Юрьевич Штанов Олег Викторович Васин Валерий Викторович Емельянов Евгений Николаевич	RU2400328C2

Основные признаки неисправности фрикционов

В процессе эксплуатации автомобиля часто возникают тревожные симптомы, по которым определяются дефекты отдельных узлов и деталей. При поломке и износе фрикционных дисков появляются следующие признаки:

1. Трансмиссионное масло приобретает темный оттенок и характерный запах гари.
2. Снижение уровня смазочного материала в картере АКПП (ниже минимальной отметки на замерном щупе или контрольной пробке).
3. Машина продолжает движение при переводе селектора АКПП в нейтральный режим N.
4. Затруднения при переключении передач.
5. Отказ режима заднего хода.
6. При переходе на другую скорость машина дергается и пинается.
7. Возникновение характерного металлического шума на холостых оборотах.
8. Автомобиль движется только при непрогретом масле в АКПП, пока оно густое и вязкое (на холодную). Горячее масло обладает меньшей вязкостью, толкатель не может полноценно сжать изношенные диски.

При возникновении одного или нескольких симптомов рекомендуется проверить работу механизма сцепления. В современных автомобилях проверка фрикционов осуществляется при подключении к бортовому компьютеру через специальные диагностические разъемы.

Признаки неисправности сцепления

Пробуксовка сцепления заметна сразу. Она сопровождается такими внешними признаками как:

• появление ощутимого запаха горелой резины;
• снижение динамических характеристик автомобиля;
• потеря мощности при подъеме в гору.

Так как эти симптомы могут свидетельствовать и о других неисправностях, то следует дополнительно удостовериться, что виновато именно сцепление. Сделать это не так сложно:

• запустить двигатель автомобиля;
• выжать педаль сцепления;
• затянуть стояночный рычаг;
• включить передачу и добавить немного газа;
• начать отпускать педаль.

Если после этого мотор глохнет, то механизм сцепления полностью исправен. Если нет, то нужно как можно скорее заниматься выявлением проблемы.

Органические накладки

Основой органических фрикционных накладок является фенольная смола (синтетический материал, полученный поликонденсацией фенолов с различными альдегидами, в числе которых, например, формальдегид), модификаторы трения (порошок металлов или оксидов металлов), и различные составы резиновых смесей. Такие фрикционные накладки бывают двух типов:

• Формованные накладки, часто называют отлитые (molded facing). Недорогие в производстве, но имеют небольшую прочность: при стендовых испытаниях они начинаются разрушаться при достижении 5000 оборотов в минуту и температуре 250 С. В настоящий момент эта технология является устаревшей и остались лишь немногие предприятия в азиатских странах, которые её используют.
• Плетеные накладки (woven facing). В материал таких фрикционов вплетены нити из стекловолокна, что значительно повышает прочность изделия: при стандартных стендовых испытаниях разрушение начинается при достижении 10000 оборотов в минуту, а рабочая температура достигает 300 — 320С. Плетеные органические фрикционные материалы обычно используются для комплектации сцеплениями современных серийных автомобилей, поскольку они обеспечивают хорошую комбинацию плавности включения, прочности, износостойкости и стоимости. При эксплуатации на малых и средних нагрузках ресурс заводского сцепления составляет 100 – 150 тыс. километров. В настоящий момент это самый распространённый материал для массовых автомобилей, доля которого составляет 90%.
• Усиленные органические накладки (Heavy-duty organic facings). Сделаны на основе предыдущего типа органических накладок: они имеют такое же конструктивное исполнение и они также обеспечивают плавное трогание автомобиля с места, но температурный режим, при котором они сохраняют свои рабочие свойства, достигает 370С, что значительно повышает их стойкость и долговечность. Такие улучшенные характеристики органических накладок типа HD Organic обеспечиваются наличием в основе фрикционов дополнительного количества металлических компонентов, которые собственно и усиливают фрикционный материал в плане термостойкости и износостойкости. Максимальная рабочая температура накладок этого типа всего на 50 градусов выше обычных органических, однако, эта разница позволяет получить довольно износостойкий материал, пригодный к использованию в накладках ведомых дисков для лёгких коммерческих автомобилей и легковых автомобилей, которые часто эксплуатируются с прицепом.

Недостатки

Главный недостаток металлокерамики – высокая цена. Но сегодня есть компании, которые производят запчасти по приемлемой стоимости. Зарубежные производители выпускают детали не только для иномарок, но и для отечественных машин.

Еще один минус металлокерамики – резкое включение передач. Многие водители опасаются использовать такое сцепление в городе. Но эти страхи ничем не подтверждаются, так как механизм для городской езды оборудован демпферами. Они смягчают устройство и предотвращают рывки. При этом обеспечивается быстрое замыкание передач, как в городе, так и на гоночном треке.

Вы можете приобрести комплект для городской езды, если вы не участвуете в гонках. Авто спортсмены могут приобрести специальный комплект без демпферных пружин, которые на треке только мешают.

Некоторые автолюбители указывают такой недостаток керамики: быстрый износ маховика и корзины. Это характерно для автомобилей с «длинной трансмиссией». Для сохранения мощности водители переключают передачи, не убирая ногу с педали газа. В результате действительно происходит износ корзины. Если же переключаться по правилам в таких авто, происходит существенное падение мощности.

Небольшой недостаток, на который также часто обращают внимание автолюбители, это жесткая педаль сцепления. После замены диска ее действительно становится сложнее выжимать, но к этому можно привыкнуть

Стоимость керамического сцепления зависит от магазина и региона, в котором вы будете его покупать. В среднем, цены на диск для отечественного автомобиля начинаются от 6 000 рублей. Для иномарок выпускаются различные комплекты. Полный набор стоит от 36 000 рублей.

Керамическое сцепление имеет свои плюсы и минусы. Для мощных гоночных машин оно незаменимо. Если вы нечасто бываете на драге, возможно, вам не нужен такой тюнинг.

Как отличить оригинал от подделки

Все мы знаем, что при приобретении товара есть риск купить некачественную деталь, то есть подделку. Визуально отличить «китай» от оригинала довольно сложно, а порой без специальных тестов – невозможно. Какие действие следует предпринять, чтобы выяснить, что вы купили? Стоит лишь испытать фрикционный материал и все сразу станет ясно.

Итак, вам понадобится шлифовальная машина (в народе ее называют «болгарка») с абразивным кругом, которой нужно поработать по материалу. Сразу появился своеобразный запах чего-то горелого? Если так, то скорее всего у вас неоригинальная деталь. Только представьте : это все может происходить в вашем картере сцепления. Неоригинальный диск не прилегает должным образом, вследствие чего фрикционные накладки горят. Оригинал в вышеуказанном испытании поведет себя совсем иначе. При первой попытке он почти не подвергается точению, и фрикционные накладки не меняют своего изначального вида.

Прослужит вам подделка недолго, возможно, повлечет за собой поломку нажимного механизм а. Причина в том, что в случае перегрева на диске появляются трещины и он попросту теряет львиную долю фрикционных свойств. Непригодными станут пружины – после перегрева они не сохранят свою былую упругость. Впоследствии докупать придется весь механизм сцепления.

Как же себя обезопасить до покупки? Очень просто. Придерживайтесь определенный ряд правил, и вы никогда не попадете на подделку:

Покупайте у проверенных поставщиков;
Обращайте внимание на стоимость товара, даже в сезон скидок вряд ли кто-то продаст вам деталь вдвое меньше ее рыночной стоимости.
Качество комплекта и целостность комплектации. При возможности обязательно проверяйте комплектацию и качество деталей, так как даже при визуальном осмотре можно выявить дефект конструкции.. Также обращайте внимание на упаковку

На ней должна быть голограмма, указывающая на то, что вы смотрите на оригинальный продукт

Также обращайте внимание на упаковку. На ней должна быть голограмма, указывающая на то, что вы смотрите на оригинальный продукт

Вывод

Сцепление, как мы смогли понять, очень важный механизм в устройстве всего автомобиля

Во время эксплуатации важно бережно к нему относиться и не подвергать ненужным нагрузкам. Если вы аккуратный водитель, то ваше сцепление будет служить вам верой и правдой

Хотя и случись поломка, на рынке сцеплений полно хороших производителей. Рекомендуется всегда проводить своевременное техобслуживания при возникновении неполадок

Во время покупки обращайте внимание на производителя и не покупайте у кого попало. Как показывает опыт множества автовладельцев, чем больше экономия сейчас, тем больше придется заплатить потом за ремонт

Впрочем, аналоги вышеуказанных брендов приобрести можно – они практически не уступают оригиналам.
