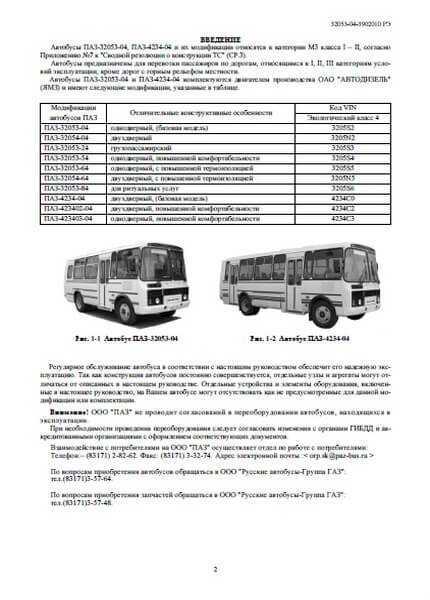

Конструкция элементов кузова автобуса паз-32053-07, паз-4234

Достоинства внутреннего оформления салона

Просторный салон, оборудованный двумя дверьми для удобно входа и выхода пассажиров. Преимущество кресел в салоне данной модификации – в их мягкости и удобных спинках.

Большой промежуток между сидениями дает возможность сесть не упираясь в передние ряды. Высота салона от потолка до пола – 197 сантиметров, что комфортно для собственников высокого роста.

Отопительная система — жидкостная, гоняющая тепло к пяти обогревателям. Вентиляция в устройстве автобуса не предусмотрена, вентиляционный процесс происходит за счет грамотно спроектированных люков и окон. С помощью них происходит циркулирование воздуха по салону, что дает возможность поддерживать оптимальный микроклимат в летнее время года.

Конструктивные особенности ПАЗ-4234

Автобус оборудуется предстартовым подогревателем двигателя. Система охлаждения мотора – жидкостная. Прочие технические характеристики автотранспорта говорят о его комфортабельности и безопасности.

Мотор ММЗ Д-245.9Е3

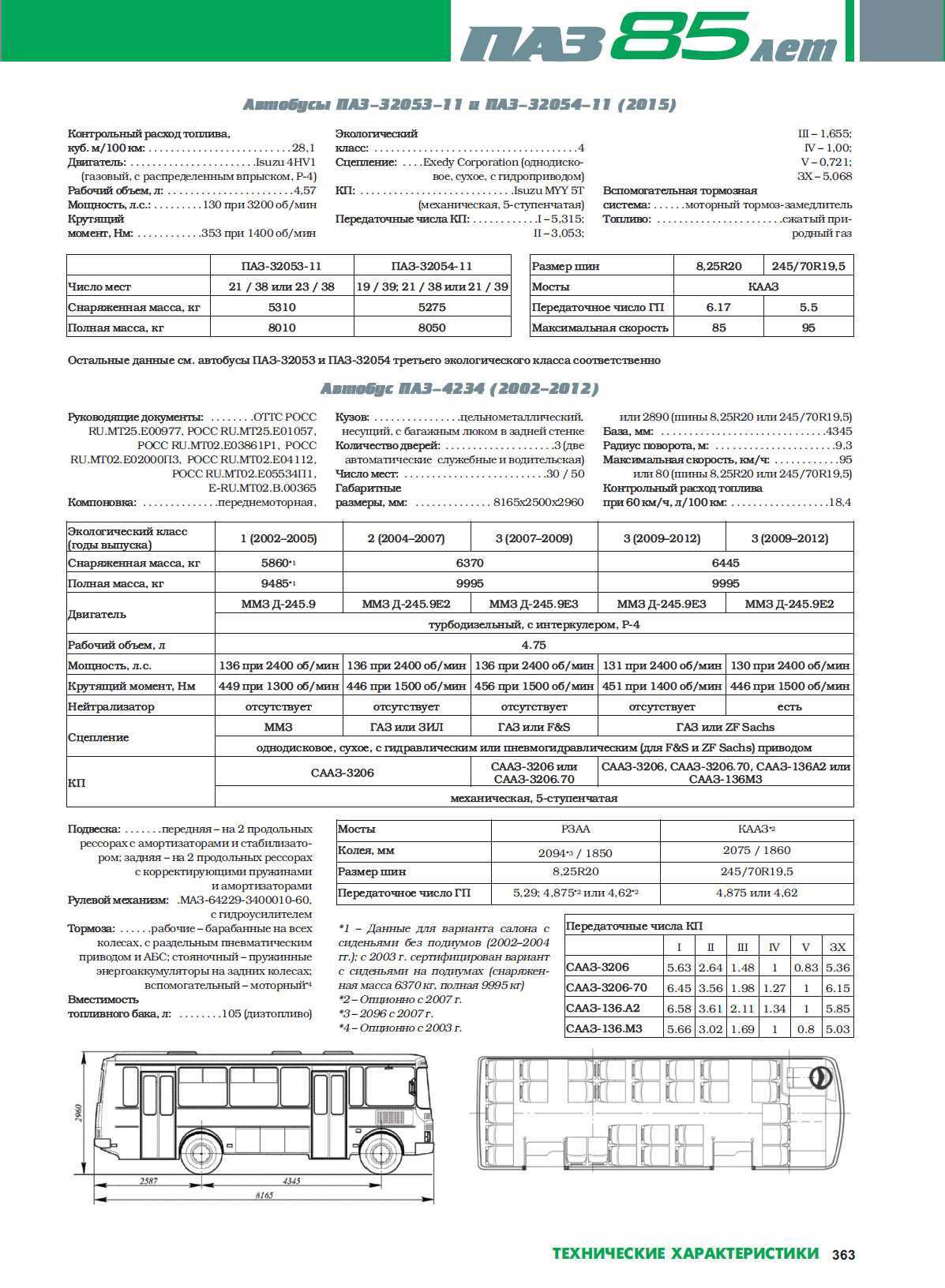

Тактико-технические показатели

Кузов у автобуса — несущего типа, цельнометаллический, вагонной сборки. Он рассчитан на шесть лет эксплуатации.

Конструктивные особенности современного автобуса следующие:

Показатель	Характеристика ПАЗ-4234
Габариты (см)	Длина	816,5
Ширина	250
Высота	294
Вес (тонн)	Максимальный	9,995
Снаряженный	6,37
База (см)	434,5
Двери	Ширина (см)	72,6
Количество	Две
Мотор	Мощность (кВт/л. с)	100/136
Размещение	Переднее, продольное
Максимум крутящего момента (Нм)	460 при 1500 об/мин
Число и положение цилиндров	4 R
Рабочий объем (л)	4,75
Максимальная нагрузка на оси (тонн)	На переднюю	3,890
На заднюю	6,105
Объем топливного бака (л)	105

Коробка передач одна – пятиступенчатая, с механическим переключением передач, сообщающая весь потенциал двигателя на заднюю ось. Автобус имеет зависимую подвеску обоих мостов с рессорами листового типа и стабилизаторами поперечной устойчивости, двухконтурной тормозной пневмосистемой с ABS.

Горючее два раза проходит через очистные фильтры. Автотранспорт славится экономичностью – расход топлива невелик. При неполной нагрузке ПАЗ-4234 – 18,4 л дизеля на 100 км, а при максимальной – 24 л.

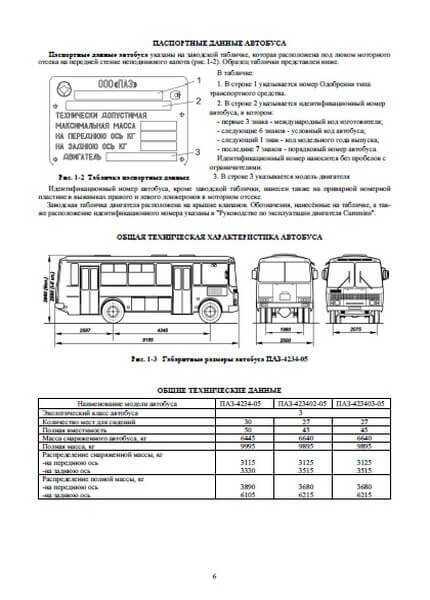

Габаритные размеры ПАЗ-4234

В штатной сборке автобус оборудован гидроусилителем руля. Устройство помогает с максимальной точностью управлять автотранспортом без больших применений силы.

Достоинства системы тормозов

Безопасность автобуса ПАЗ-4234 осуществляется с помощью грамотно собранной системы тормозов. Она включает в себя узлы:

Схема пневматического привода тормозной системы автобуса ПАЗ

• стояночный – привод от пружинных аккумуляторов к тормозным устройствам задних колес;
• рабочий – пневмопривод с двумя контурами, разделяющимися по осям, тормозные механизмы всех колес барабанного типа, антиблокировка в наличии;
• запасной – один из контуров рабочего тормозного узла.

Система обеспечивает даже при максимальном ускорении до 95 км/ч наименьший тормозной путь и позволяет быстро остановить автобус при изменяющейся обстановке на дороге.

Преимущества салона

Чтобы пассажирам было удобно входить в автобус и выходить из него, модель оснащена двумя дверями. Удобство посадочных мест в салоне этой модификации ПАЗа – в их полумягкости и комфортных спинках. Расстояние между ними позволяет свободно разместить ноги без упора в передние сидения. Высота потолка в салоне – 196,5 см, что удобно для пассажиров высокого роста.

Кресло водителя регулируется по горизонтали, можно изменить и наклон спинки. А также оно снабжено амортизирующей подвеской.

Система отопления жидкостная, передающая тепло от охлаждающего контура мотора к пяти обогревателям. Вентиляция ПАЗа не принудительного типа, а осуществляется за счет удачно спроектированных люков и форточек. Благодаря им идет полное проветривание салона, что не дает пассажирам изнывать от духоты и зноя.

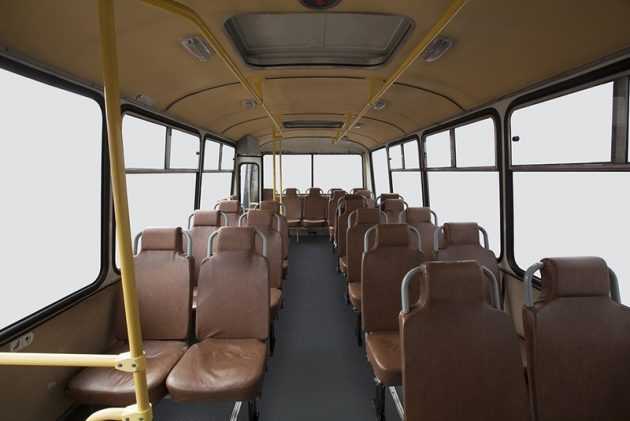

Салон ПАЗ-4234

ПАЗ

ПАЗ 32031-01 (вед. 23 места; Cummins 4ISBeB150)
150
3,92
22,7D

ПАЗ 320401-01 (гор. 52 места; Cummins B3.9-140)
140
3,92
23,7D

ПАЗ 320401-01 (пригор. 37 мест; CumminsB3.9-140)
140
3,92
22,1D

ПАЗ 320401-03 (вед. 26 мест; Cummins ISBeB185B)
183
4,461
22,5D

ПАЗ 320402-03 (гор. 43 места; Cummins ISBeB185B)
185
4,461
21,4D

ПАЗ 32053 (вед. 25 мест; ЗМЗ-523400)
130
4,67
32,1

ПАЗ 32053 (приг. 41 место; ЗМЗ-5234.40S)
125
4,67
30,9

ПАЗ 3205-30 (вед. 25 мест; ЗМЗ-511)
125
4,25
30,2

ПАЗ 32053-70 (вед. 23 м; ЗМЗ-523400)
130
4,67
32,4

ПАЗ 320538-70 (школьный 22 места; ЗМЗ-5234)
130
4,67
31,6

ПАЗ 3206-110-60 (вед. 25 мест; ЗМЗ-52340S)
124
4,67
30,4

ПАЗ 3206-110-70 (школьный 26 мест; ЗМЗ-5234)
130
4,67
32,9

ПАЗ 3237-01 (гор. 55 мест; Cummins 4ISBe B150)
150
3,92
29,6D

ПАЗ REAL (вед. 23 места; Hyundai D 4AL)
117
3,298
21,1D

ПАЗ REAL (вед. 23 места; Hyundai D4DD)
140
3,907
23,7D

Регулировка сцепления паз 32053 своими руками

Привод выключения сцепления автобуса ПАЗ-32053-07

(рис. 4-2) — гидравлический. Главный цилиндр 13, закрепленный на кронштейне под поликом водителя, приводится в действие педалью 1.

Для удаления из системы воздуха рабочий цилиндр 11 имеет клапан, который закрыт резиновым колпачком.

При не нажатой педали 1 полость под поршнем главного цилиндра 13 сообщается с бачком 4 через компенсационное отверстие, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Пружина, находящаяся внутри рабочего цилиндра, постоянно поджимает подшипник муфты выключения сцепления к нажимной пружине диска сцепления. При износе накладок сцепления под действием нажимной пружины ведущего диска сцепления, связанные с ними детали занимают новое положение, сжимая пружину рабочего цилиндра. При этом избыток жидкости из рабочего цилиндра через компенсационное отверстие попадает в бачок. Имеющийся запас длины рабочего цилиндра на перемещение поршня обеспечивает без регулировки расчетный износ накладок сцепления.

Рис. 4-2 Привод сцепления автобуса ПАЗ-32053-07 1- педаль; 2- буфер педали; 3- пружина; 4- бачок; 5- трубопроводы; 6- пружина нажимная; 7- подшипник; 8- вилка; 9-рычаг; 10- толкатель с вилкой; 11- рабочий цилиндр; 12-клапан; 13 — главный цилиндр; 14- вилка толкателя

Регулировка привода выключения сцепления

Должна обеспечить свободный ход педали сцепления (7.8) мм, что соответствует зазору (1 ±0,5) мм, между толкателем и поршнем главного цилиндра сцепления. Длина толкателя поршня главного цилиндра сцепления регулируется поворотом вилки толкателя. После регулировки длины толкателя нужно затянуть контргайку и установить на место защитный колпак главного цилиндра.

При выполнении ремонта рабочего цилиндра сцепления с заменой деталей нужно проверить и при необходимости отрегулировать длину толкателя поршня рабочего цилиндра. Длина от осевой линии (центра) отверстия на вилке до торца шаровой опоры толкателя должна быть (150±1) мм.

Заполнение (прокачка) гидравлического привода сцепления

1. Отвернуть крышку заливного бачка, извлечь отражатель пробки и залить бачок тормозной жидкостью до двух третьих его высоты.

2. На рабочем цилиндре сцепления снять колпачок с клапана прокачки и надеть на клапан резиновый шланг (рукав 6х14-10) длиной около 500 мм. Свободный конец шланга опустить в прозрачный сосуд ёмкостью не менее 0,5 л с тормозной жидкостью. Тормозную жидкость наливать до половины высоты сосуда.

3. Создать в системе давление, резко нажав (3.4) раза с интервалом (3.5) секунд на педаль сцепления.

4. Удерживая педаль нажатой, отвернуть на (1/2 . „3/4) оборота клапан прокачки рабочего цилиндра, следя за тем, чтобы конец шланга оставался погруженным в жидкость. Жидкость с пузырьками воздуха будет выходить в сосуд.

5. После прекращения выхода жидкости в сосуд завернуть клапан до отказа, а затем отпустить педаль. Во время прокачки необходимо доливать рабочую жидкость в бачок главного тормозного цилиндра, не допуская «сухого дна» в бачке.

6. Повторять указанные выше операции прокачки до тех пор, пока не будет выходить из шланга жидкость без пузырьков воздуха.

7. Удерживая педаль нажатой, завернуть клапан прокачки до отказа и плавно отпустить педаль.

8. Снять с клапана прокачки шланг и надеть резиновый колпачок.

9. Долить жидкость в бачок до двух третьих его высоты, установить отражатель и крышку бачка.

Источник

Как отрегулировать сцепление на ПАЗ

21.06.2016 04:47

Регулировка сцепления автобуса ПАЗ (E.Sassone, Sachs, Hammer) может потребоваться после определенного пробега автобуса, после установки нового диска сцепления, а также после неправильной регулировки. Сначала нужно определить, необходима ли регулировка или произошел износ фрикционных накладок диска и его следует заменить. Какие же бывают неисправности сцепления, которые можно устранить регулировкой.

Пробуксовка сцепления – идет неполная передача крутящего момента от коленвала и маховика двигателя на трансмиссию и на ведущие колеса. При этом, когда педаль сцепления отпущена, автобус не трогается с места, либо трогается очень медленно или рывками. Как правило, причиной пробуксовки будет отсутствие свободного хода педали сцепления. Данная неисправность устраняется регулировкой свободного хода педали сцепления. Но не все можно исправить регулировкой, если, например, изношены фрикционные накладки или замаслен диск.

Сцепление может вести – сцепление выключается не полностью, т.е. фрикционный диск не отделяется от поверхности маховика, в результате возникают трудности при переключении передач. Данная неисправность может быть следствием слишком большого свободного хода педали сцепления. Эта же неисправность сцепления ПАЗ (E.Sassone, Sachs, Hammer) возникает при попадании воздуха в гидравлический привод, либо от перегрева и перекоса ведомого диска, обрыва фрикционных накладок.

Сцепление может срабатывать как слишком рано, так и слишком поздно. Нужно определить момент срабатывания сцепления и регулировка станет проще, будет понятно, в какую сторону крутить регулировочные элементы.

Сцепление нуждается в прокачке после каждой замены жидкости. Это нужно делать для удаления воздуха из системы. Также прокачка сцепления проводится после замены или ремонта элементов гидросистемы.

Регулировка сцепления автобуса ПАЗ (E.Sassone, Sachs, Hammer) – это обязательный и необходимый элемент обслуживания транспортного средства, который обеспечит длительный срок его службы.

Источник

Дополнительные опции

• Аудиосистема
• «Утепленный пакет»
• Тонированные стекла
• Видеорегистратор наружного и внутреннего наблюдения
• Цифровой тахограф
• ГЛОНАСС/GPS
• Противотуманные фары
• Противоскользящие ступени
• Дополнительная ступенька
• Кнопка экстренной связи с водителем
• Устройство ограничения скорости и движения при открытых дверях
• Специальные ремни безопасности

Водительское место в автобусе ПАЗ-32053-70. ГАЗ

• Установка кондиционера без разводки по полкам «сплит система или моноблок» любой мощности
• Установка рейсоуказателей
• Подголовники (материал)
• Чехлы на сидения
• Установка автомагнитолы (+ 4 динамика и антенна)
• Абонентский терминал Гранит-навигатор 2.07CD/MP3 проигрыватель + 4 динамика + установка
• DVD магнитола + установка
• Монитор 14,1″
• Монитор 17″ с ТВ тюнером
• Монитор 20″
• Автомобильный навигатор
• Антикоррозийная обработка
• Камера заднего вида с цветным монитором
• Датчики парковки 4 шт. (2 перед., 2 зад. или 4 зад.)
• Датчики парковки 8 шт. (4 перед., 4 зад.)
• Сигнализация и два 2-кнопочных программир. брелка
• Сигнализация Starline и брелок с двусторонней связью и ЖК-дисплеем + установка
• Комплект центрального замка+установка
• Алкозамок (блокировка двигателя при положительном показании алкотестера)
• Страхование
• Зимняя / шипованная / летняя / всесезонная резина, диски
• Кнопка остановки по тебованию
• Указатель маршрута
• Доставка до склада покупателя
• Диски
• Набор автомобилиста
• Комплект расходников для ТО 1, ТО 2, ТО 3
• Комплект ремней на двигатель, тормозных накладок

История создания

Новая модель ПАЗ-4234 впервые была представлена в 2002 году на 70-летнем юбилее Павловского автомобильного завода. Она была создана удлинением модели ПАЗ-32053/54 на одну секцию. После конструктивных доработок и создания полного комплекта техдокументации в 2003 году началось массовое производство модели.

Технические характеристики модели 2003 года:

• дизельный агрегат ММЗ-245,9, мощность — 136 л. с.;
• тормоза — барабанного типа с двухконтурным пневмоприводом и системой антиблокировки «Кнорр Бемзе»;
• мост — КААЗ;
• жесткая подвеска рессорного типа.

В 2007 году проведена модернизация, результатами которой стали:

• увеличение эксплуатационного периода и надежности;
• повышение комфортности водительского сиденья;
• улучшение дизайна салона — установка неполной перегородки между водительским местом и пассажирскими сиденьями, обшивка сидений искусственной кожей, монтаж защитной дверной планки;
• дополнение цветовой гаммы кузова салатовым, бежевым, светло-серым.

Городской/пригородный автобус ПАЗ-4234. Фото ЯрКамп

В 2011 году модели начали комплектоваться двигателями, соответствующими экологическим нормативам Euro-4.

В 2014 году представлена еще одна рестайлинговая версия.

Модификации

Популярный ПАЗ 32054 обладал следующими вариантами исполнения:

• ПАЗ-3205-10 и 12 модификация работает на газе, в массовое производстве модель не была направлена;
• ПАЗ-3205-20. Количество пассажиров 16. Есть несколько модификаций подобной машины. Грузовой отсек может варьироваться от 5,5 до 15,2 куб метра;
• ПАЗ-3205-50 вариант «премиум». Он выпускался в девяностых годах. Кресла были повышенной комфортности, но не регулировались;
• ПАЗ-3205-60 выпускался специально для северных широт. Имеет дополнительно остекление, внутреннюю обшивку и запасной обогреватель.

Отдельный экземпляр ПАЗ-3205-70 — это школьный автобус. Позже он был переименован на ПАЗ 32054 07, технические характеристики которого сходны с базовой моделью. Однако есть небольшие отличия:

• присутствуют четыре ступеньки, а нижняя выдвигается;
• имеется кнопка сигнала водителю;
• габаритные огни;
• есть специальное отделение для сумок и ранцев школьников;
• пассажирских посадочных мест – 25;
• на крыше есть громкоговоритель;
• по бортам нанесена светоотражающая полоса.

Следует также отметить, что автобус имеет механическую коробку передач.

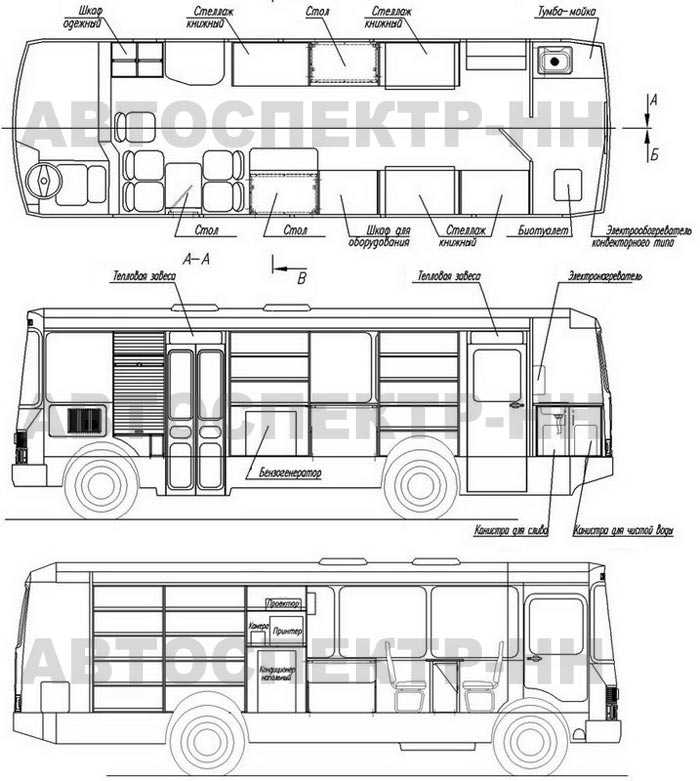

Схема автобуса ПАЗ

Завод в городе Павлово (Нижегородская область) сделал более трех десятков различных модификаций ПАЗ 3205. Их знает вся страна, этот автобус стал настоящей «рабочей лошадкой», пригоден для использования в сельской местности и в мегаполисе.

Представитель Ikarus 55 и его фантастический облик

Еще больше функций от автобуса Кавз-4238

Стандартный автобус КАвЗ 685 — поражение универсальностью

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой Дальний свет
2FU6	8А Питание фары правой Дальний свет Питание контрольной лампы Дальний свет
2FU7	8А Питание фары левой Ближний свет, выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II с 2FU1 по 2FU13; III с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная Дальний свет
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Технические характеристики

ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.

Двигатель

Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.

Трансмиссия

Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.

Колеса и шины

Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.

Подвеска

Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.

Тормоза

Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата.

Рулевое управление

Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.

Электрооборудование

Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.

Особенности и техническое обслуживание тормозов автобуса ПАЗ

Автобус оборудован тремя раздельными тормозными системами: рабочей, стояночной и запасной.

Рабочая тормозная система предназначена для служебного и экстренного торможения автобуса до полной остановки.

Привод тормозных механизмов колес пневматический, двухконтурный, раздельный для передних и задних колес.

Стояночная тормозная система предназначена для затормаживания задних колес во время стоянки автобуса.

Стояночный тормоз приводится в действие поворотом рукоятки крана в крайнее фиксированное положение. При этом воздух выпускается из-под диафрагм задних тормозных камер, пружины энергоаккумуляторов разжимаются и прижимают тормозные колодки к барабанам.

В случае утечки воздуха из контура стояночной тормозной системы, задние колеса самопроизвольно затормаживаются.

Запасная тормозная система обеспечивает торможение автобуса в случае полного или частичного отказа рабочей тормозной системы.

Функции запасной тормозной системы выполняет один из контуров рабочей тормозной системы.

Также в качестве запасной может использоваться стояночная тормозная система, так как кран управления стояночным тормозом обеспечивает изменение интенсивности торможения в зависимости от положения его рукоятки.

Антиблокировочная система (АБС) тормозов обеспечивает устойчивое торможение автобуса на дорогах с низким коэффициентом сцепления колес с дорожным покрытием.

Выход из строя АБС не нарушает функционирование рабочей тормозной системы автобуса.

Рабочая тормозная система состоит из колесных тормозных механизмов и пневматического привода. Схема пневматического привода тормозной системы показана на рис. 1.

Тормозные механизмы передних и задних колес (рис. 2.) барабанного типа с двумя тормозными колодками и регулятором тормоза

Регулятор тормоза РТ-40 (рис. 3.) предназначен для передачи усилия от штока пневмокамеры на разжимной кулак вала и для автоматической регулировки зазора между накладками и тормозным барабаном

Техническое обслуживание тормозных механизмов

Замена тормозных колодок:

1. Утопить фиксатор 2 (рис. 3.) регулятора тормоза и вращать ключом против часовой стрелки до возврата разжимного кулака тормоза в исходное положение. При этом зазор между тормозной накладкой и барабаном станет максимальным.

2. Снять ступицу вместе с барабаном.

3. Снять стяжные пружины колодок 5 (рис. 2.) и тормозные колодки 1

При каждом снятии следует осмотром проверять состояние тормозных барабанов. Не допускается наличие задиров, трещин и значительной выработки на рабочей поверхности, а также ослабление крепления барабана к ступице.

Увеличение диаметров тормозных барабанов мостов РЗАА в процессе эксплуатации допускается не более чем на 6 мм.

Предельный диаметр рабочей поверхности тормозного барабана 426 мм — для мостов «РЗАА» и 383 мм для мостов КААЗ.

При сборке смазать оси колодок тонким слоем смазки Литол-24.

autoruk.ru

Устройство, особенности конструкции

Автобус оборудован детскими сиденьями с ремнями безопасности, местами для размещения багажа, убирающейся подножкой пассажирской двери, знаками «Перевозка детей» и надписями «Дети», устройством ограничения скорости, внутренним и внешним громкоговорящим устройством, устройством подающим сигнал при движении задним ходом, внешними зеркалами с электрообогревом.

Школьный автобус ПАЗ-423470-04. Фото Транспортный Центр

Пассажирская дверь оборудована устройством, препятствующим началу движения при открытой или не полностью закрытой двери, а также оборудована одной убирающейся подножкой.

Для обеспечения безопасности движения при перевозке детей автобус оснащен устройством ограничения скорости (сокр. УОС). Устройство ограничения скорости предназначено для ограничения максимальной скорости движения до 60 км/ч, а также обеспечивает выполнение следующих функций:

• не допускает движение автобуса при открытой пассажирской двери;
• не допускает открытие пассажирских дверей на движущемся автобусе;
• не допускает закрытие пассажирской двери при наличии человека на выдвижной подножке.

В состав УОС швходят:

1. Блок управления – установлен на панели воздуховода (сзади места водителя).
2. Электромагнитный клапан, установленный на панели воздуховода, управляет пневмоцилиндром привода акселератора.
3. Пневмоцилиндр – установлен в моторном отсеке, воздействует на привод педали акселератора для обеспечения указанных требований.
4. Датчик положения на выдвижной подножке пассажирской двери.
5. Электромагнитный датчик (геркон)- установлен на пневмоцилиндре управления подножкой. Датчик устанавливается в определённом положении. При правильно выбранном положении светодиод на датчике должен загореться при выдвинутой подножке.
6. Реле блокировки управления дверями – установлены в районе привода пассажирской двери.

Система внутреннего и наружного оповещения предназначена для передачи водителем речевой информации в салон и снаружи автобуса.

В состав системы входят:

• блок управления с встроенным регулятором уровня звука, расположенным под щитком приборов около правого блока предохранителей.
• микрофон – установлен справа на щитке приборов. На микрофоне имеется две кнопки: при нажатии одной из них включается режим работы на внешний громкоговоритель (рупор), при нажатии другой кнопки включается режим работы на внутренние громкоговорители (динамики).
• динамики – установлены в салоне над пассажирскими дверями.
• громкоговоритель рупорный – расположен на крыше.

Водительское место и приборная панель автобуса ПАЗ-423470-04. Фото ЯрКамп

Электрооборудование:

• Устройство подающее сигнал при движении задним ходом включается автоматически от сигнала датчика «заднего хода», который устанавливается на коробке перемены передач.
• Электрообогрев внешних зеркал включается выключателем, размещенным на щитке приборов.
• Автобус имеет электронный спидометр. Датчик спидометра расположен на коробке перемены передач.
• Для облегчения посадки в автобус кузов оснащен убирающейся подножкой, которая опускается одновременно с открытием пассажирской двери.

Надёжность транспорта

Конструкция снабжается дополнительными фильтрами, которые проводят двойную очистку. Управляемость транспорта повышена благодаря наличию гидроусилителя руля. Радиатор отопителя тоже есть, но используется отдельно от этой системы.

В тормозной системе две основные составляющие:

1. Рабочая.
2. Стояночная.

Принцип работы у этой системы – пневматический. В рабочей части два контура, по одному на каждую из рабочих осей. Это способствует простому сбросу скорости при необходимости. Даже полная остановка за несколько секунд не доставляет особых проблем. Стояночная часть снабжается камерами, дополненными пружинами и энергоаккумуляторами. Задняя колёсная пара становится основным инструментом при торможении. Эксплуатация проще благодаря задней стояночной системе. Каталог запчастей облегчает сам поиск деталей.

Антиблокировочная система ABS обязательно идёт в комплекте с любыми видами автобусов. Управление благодаря этому не будет потеряно, даже при экстренном торможении. Сцепление тоже остаётся надёжным. Транспорт отличается манёвренностью, что особенно удобно при путешествии по городским дорогам. Требования стандарта Евро-4 выполняются последними модификациями без проблем. Тормозные накладки упрощают управление в любых условиях.

В случае с перевозкой детей модели снабжаются запасными аварийными дверьми. За обогрев салона зимой отвечают 5 приборов отопления. Высота у водительского сидения регулируется.

О ремонте, обслуживании

В эксплуатации, ремонте транспорт не доставит владельцам проблем. Большое количество деталей остаются доступными, что облегчает починку, замену неисправных агрегатов. Рекомендуется искать детали для конкретных модификаций, ведь техника продолжает улучшаться. Подбор и заказ узлов будет проще, если использовать специальные каталоги. Когда диагностируются неисправности, надо помнить о том, что для салона и для мотора существуют две отдельные схемы. Шланг компрессора тоже входит в одну из них.

Мотор ПАЗ 4234

Габаритные размеры

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.

Общее описание

ПАЗ-4234 — отечественный транспорт среднего класса. Используется преимущественно в целях пассажирских перевозок. Производством данной модели занимается предприятие «РусАвтоПром Борисов». Кроме того, в положительном ключе зарекомендовали себя даже в суровых условиях российского бездорожья.

На сегодняшний день они активно используются для доставки людей в соседние города и перевозки школьников. Модель автобуса, удлинённая на 1160 мм в сравнении с более ранней версией (ПАЗ-3205), благодаря изменениям длины шасси, вмещающий 30 пассажирских сидений.

На фото автобус в городском потоке

Оборудована двигателем вида ММЗ-Д245.9, располагающей моторной мощностью равной 135 л.с., механической трансмиссией и пневмооборудованными тормозами. Кроме того, есть модели 4234-04 (с дизельным двигателем ЯМЗ-534230) и 4234-05, со встроенным двигателем Cummins ISF3.8s3168, Евро-3.

Проведены изменения внешнего вида: обновлен экстерьер кузова, проведены поправки, улучшающие эксплуатационные возможности транспорта. Система подрессоривания (подвеска), проявляющая стойкость к дорогам с некачественным дорожным покрытием.

Двигатель

Автобус оборудуется предстартовым подогревателем двигателя. Система охлаждения мотора – жидкостная. Прочие технические характеристики автотранспорта говорят о его комфортабельности и безопасности.

Мотор ММЗ Д-245.9Е3

Габаритные размеры и устройство

Кузов у автобуса — несущего типа, цельнометаллический, вагонной сборки. Он рассчитан на шесть лет эксплуатации.

Конструктивные особенности современного автобуса следующие:

Показатель	Характеристика ПАЗ-4234
Габариты (см)	Длина	816,5
Ширина	250
Высота	294
Вес (тонн)	Максимальный	9,995
	Снаряженный	6,37
База (см)	434,5
Двери	Ширина (см)	72,6
Количество	Две
Мотор	Мощность (кВт/л. с)	100/136
Размещение	Переднее, продольное
Максимум крутящего момента (Нм)	460 при 1500 об/мин
Число и положение цилиндров	4 R
Рабочий объем (л)	4,75
Максимальная нагрузка на оси (тонн)	На переднюю	3,890
На заднюю	6,105
Объем топливного бака (л)	105

Коробка передач одна – пятиступенчатая, с механическим переключением передач, сообщающая весь потенциал двигателя на заднюю ось. Автобус имеет зависимую подвеску обоих мостов с рессорами листового типа и стабилизаторами поперечной устойчивости, двухконтурной тормозной пневмосистемой с ABS.

Горючее два раза проходит через очистные фильтры. Автотранспорт славится экономичностью – расход топлива невелик. При неполной нагрузке ПАЗ-4234 – 18,4 л дизеля на 100 км, а при максимальной – 24 л.

Габаритные размеры ПАЗ-4234В штатной сборке автобус оборудован гидроусилителем руля. Устройство помогает с максимальной точностью управлять автотранспортом без больших применений силы.

Тормозная система

Безопасность автобуса ПАЗ-4234 осуществляется с помощью грамотно собранной системы тормозов. Она включает в себя узлы:

Схема пневматического привода тормозной системы автобуса ПАЗ

• стояночный – привод от пружинных аккумуляторов к тормозным устройствам задних колес;
• рабочий – пневмопривод с двумя контурами, разделяющимися по осям, тормозные механизмы всех колес барабанного типа, антиблокировка в наличии;
• запасной – один из контуров рабочего тормозного узла.

Система обеспечивает даже при максимальном ускорении до 95 км/ч наименьший тормозной путь и позволяет быстро остановить автобус при изменяющейся обстановке на дороге.

Салон

Чтобы пассажирам было удобно входить в автобус и выходить из него, модель оснащена двумя дверями. Удобство посадочных мест в салоне этой модификации ПАЗа – в их полумягкости и комфортных спинках. Расстояние между ними позволяет свободно разместить ноги без упора в передние сидения. Высота потолка в салоне – 196,5 см, что удобно для пассажиров высокого роста.

Кресло водителя регулируется по горизонтали, можно изменить и наклон спинки. А также оно снабжено амортизирующей подвеской.

Система отопления жидкостная, передающая тепло от охлаждающего контура мотора к пяти обогревателям. Вентиляция ПАЗа не принудительного типа, а осуществляется за счет удачно спроектированных люков и форточек. Благодаря им идет полное проветривание салона, что не дает пассажирам изнывать от духоты и зноя.

Салон ПАЗ-4234
