Регулировка рулевой колонки ваз 2107

Рулевая колонка

Редуктор выполнен в виде отдельного узла с заключёнными внутри валами, подшипниками и другими конструктивными элементами.

Устройство рулевой колонки ВАЗ 2107

рулевого колеса;
карданной передачи;
редуктора.

Конструкция рулевого управления: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Рулевой вал

Вал рулевой колонки передаёт усилие к редуктору и состоит из двух валов — верхнего и промежуточного, а также кронштейна. С помощью последнего обеспечивается крепление всей конструкции к кузову транспортного средства. Промвал насаживается на шлицы вала колонки.

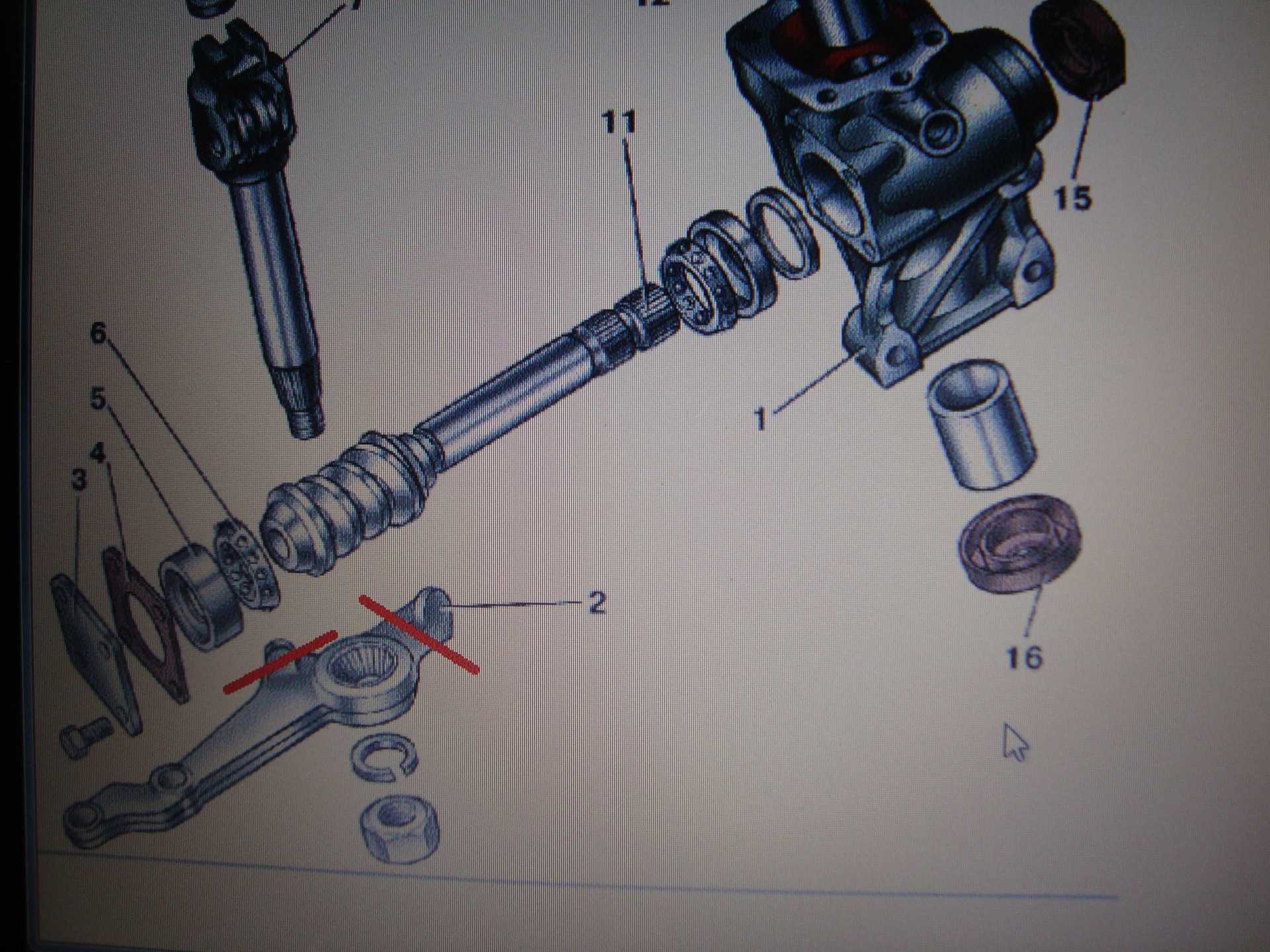

Редуктор

Назначение рулевой колонки — преобразование вращения руля в движение рулевой трапеции. Работает редуктор следующим образом:

Водитель, находясь в салоне, вращает руль.
Через верхний и промежуточный вал начинает вращаться червячный вал.
Червяк воздействует на двухгребневый ролик, расположенный на вторичном валу.
Вал сошки поворачивается и посредством сошки тянет за собой систему тяг.
Трапеция управляет поворотными кулаками, поворачивая колёса на нужный угол в требуемом направлении.

Для безотказной работы рулевого управления за его состоянием нужно постоянно следить. При обнаружении каких-либо признаков неполадок, нужно незамедлительно предпринимать действия по устранению проблем. Поскольку неисправности могут быть разного характера, остановимся на них подробнее.

Утечка смазки

Появление масла на поверхности редуктора свидетельствует о подтекании из корпуса. Это может быть вызвано следующим:

износ или повреждение манжетных уплотнений вала червяка или сошки. В этом случае потребуется заменить уплотнительные элементы валов;

Большой люфт рулевого колеса

Если руль имеет увеличенный свободный ход, то передние колёса будут реагировать на действия баранкой с некоторым запаздыванием. В этом случае ухудшается не только управление автомобилем, но и снижается безопасность. Чрезмерный люфт может появиться в результате следующих причин:

большой зазор между роликом и червяком. Требуется регулировка редуктора;
ослабло крепление шаровых пальцев на рулевых тягах. Необходимо проверить гайки и при необходимости поджать их;
выработка в маятниковом механизме. Втулки маятника, а возможно и полностью механизм нуждается в замене;

Тугое вращение руля

Если при вращении руля приходится прилагать усилия, несколько большие, чем обычно, то неисправность может заключаться в следующем:

износ или поломка шарикоподшипников редуктора. Требуется разборка механизма и замена неисправных деталей;
отсутствие смазки в картере колонки. Необходимо проверить уровень смазки и довести его до нормы. Также следует осмотреть узел на предмет течи и при необходимости заменить сальники;
неправильный зазор между роликом и червяком. Колонку нужно отрегулировать;
передние колёса имеют неправильный угол установки. Чтобы устранить эту неполадку, требуется проверка и правильная установка углов;
гайка на оси маяка имеет чрезмерную затяжку. Необходимо отрегулировать степень затяжки гайки.

Стуки в рулевой колонке

ослаб крепёж карданчика рулевой колонки. Элементы фиксации нуждаются в проверке и затяжке;
отпустились болты крепления редуктора или маятника. Крепёжные элементы нужно проверить и подтянуть;
большой люфт ступичных подшипников. Подшипники нуждаются в регулировке;

К дополнительным неисправностям редуктора стоит отнести закусывание руля при вращении из стороны в сторону, т. е. когда баранка поворачивается рывками. Такое может наблюдаться как при проблемах с самой колонкой, так и с маятником. В обоих случаях узлы нуждаются в диагностике, переборке либо замене.

↑ Схема рулевого управления ВАЗ-2107

1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — подшипник верхнего вала рулевого управления; 12, 19 — кронштейн крепления вала рулевого управления; 13 — труба кронштейна крепления вала рулевого управления; 14 — верхний вал рулевого управления; 15 — картер рулевого механизма; 16 — промежуточный вал рулевого управления; 17 — облицовочный кожух вала рулевого управления; 18 — рулевое колесо; 20 — фиксирующая пластина передка кронштейна; 21 — стяжной болт крепления карданного шарнира; 22 — лонжерон кузова.

Регулировка люфта руля ВАЗ 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту

Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

установить машину на ровную площадку;
проверить давление в шинах, при необходимости подкачать их;
выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
плавно вращайте руль, пока напарник следит за положением передних колес;
как только колеса начнут смещаться, остановите вращение руля;
сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

не затянута центральная гайка крепления рулевого колеса на оси;
ослаблена гайка крепления рулевой колонки к редуктору;
не отрегулирован червячный редуктор рулевого механизма;
изношены втулки маятника рулевого механизма;
повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
очистить крышку рулевого редуктора от грязи и масляных потеков;
снять защитный колпачок с регулировочного винта;
ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
затяните контргайку, удерживая регулировочный винт отверткой;
проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

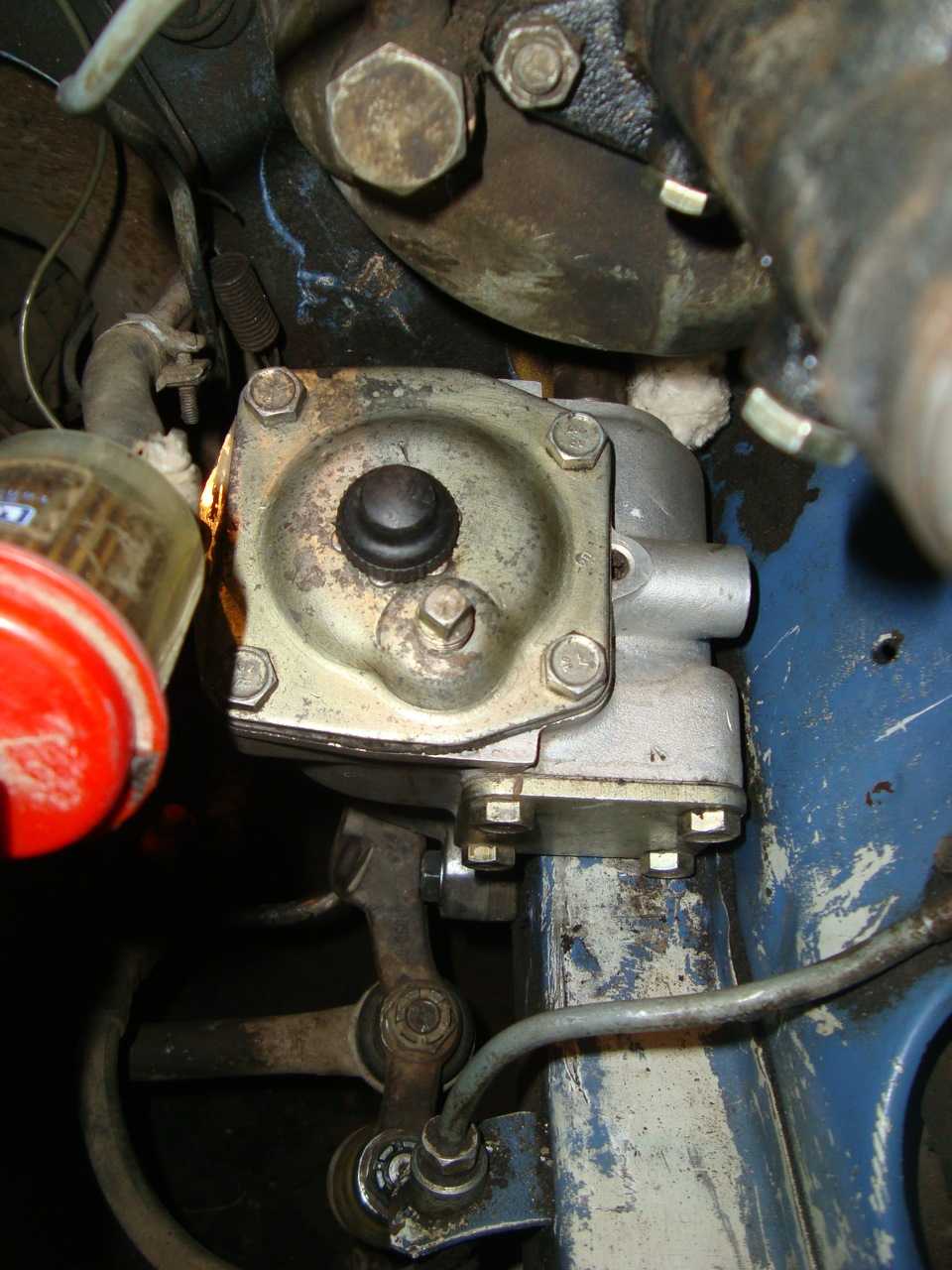

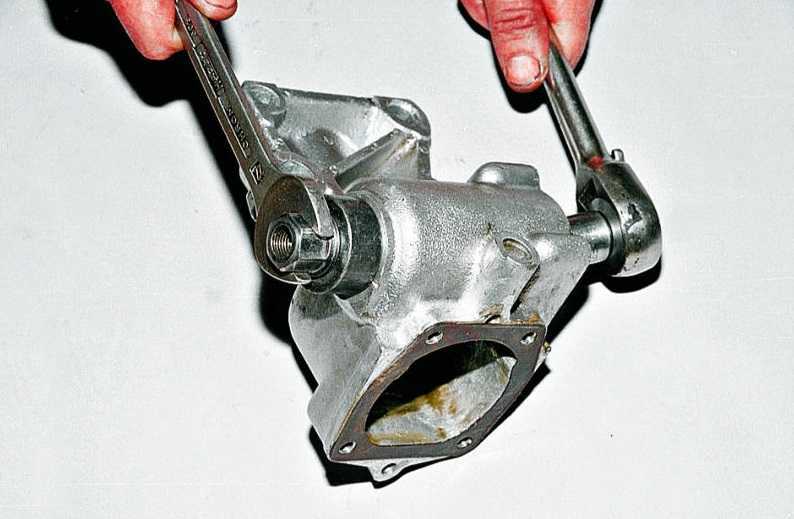

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Практически все автомобили, независимо от марки и класса, оснащаются рулевым механизмом и ВАЗ 2107 не исключение. Безопасность управления автотранспортом напрямую зависит от состояния этой конструкции, которую периодически нужно осматривать, регулировать, а при необходимости и ремонтировать.

Понятие и причины появления люфта в рулевом механизме

Сама конструкция рулевого управления не сложная. В ней находится специальный шток, который не плотно прилегает к деталям автомобиля. У него обязательно должен быть небольшое зазор для того, чтоб детали не изнашивались в случае трения. Однако если суммарный люфт достигает довольно больших показателей это может стать причиной серьезных неисправностей, что могут привести к авариям на дороге. Допустимой нормой считается люфт в 10°.

Важно помнить, что маленький люфт может перерасти в большой, а поэтому следует внимательно отнестись к этому вопросу, если заметны явные признаки неполадок в рулевом управлении. Этими признаками могут служить стук, скрип, вибрация или необходимость в сильном повороте руля влево или вправо даже по ровной дороге

В таком случае руль перестает «слушаться» водителя или выполняет действия с нескольким опозданием.

Второй причиной может служить недавний ремонт автомобиля, а именно тот факт, что иногда центральную ступичную гайку недостаточно фиксируют. Отсюда и появляется люфт. Также свободный ход руля может сигнализировать о том, что гидравлическое масло становится непригодным и необходима его замена.

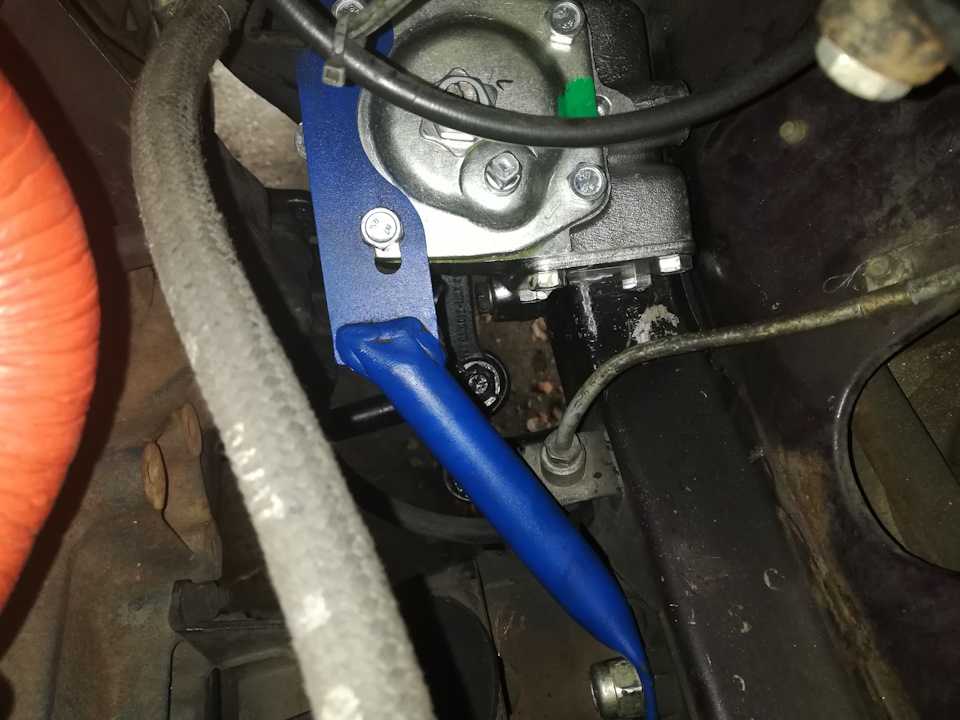

Регулировка Рулевого Редуктора ВАЗ 2101 — ВАЗ 2107

Итак, взгляните на фото Rulevogo Reductor – а ; — видите ли Вы гайку (она кстати на 19-ять), и шпильку с прорезью, — выходящую сквозь, как раз ту гайку? Гайка — это контргайка, которая контрит нужную нам, и непосредственно выполняющую регулировку — шпильку.

Предположим, рулевой редуктор Вашего ВАЗ 2101- 2107, слишком зажат. Тогда, Вам следует взять ключ, или головку на 19-ять, расконтрить гайку (о которой мы упоминали выше), снять стопорную прокладочку, и Выкручивать Шпильку с Прорезью. Этим мы уменьшаем нагрузку на рулевой механизм колонки. Выкрутили? — попробуйте руль теперь.

Сильно выкрутили и появился люфт? Тогда Вам следует вкручивать шпильку обратно.

Думаю, с этим все понятно. Хочу добавить, что при регулировке рулевого редуктора ВАЗ 2101, и другой классики. Люфт, который казалось не мешал проворачивать колеса на месте, и на не высокой скорости, реально ощущается на высоких скоростях; — за 80км в час.

Поэтому, поджимать рулевую колонку нужно ровно настолько, чтобы только убрать люфт, или оставить его минимальным. Так, Вы не будете гробить рулевой механизм своего автомобиля, и не слетите с дороги в повороте.

Что еще может заставить Ваш руль не крутиться?

Итак; — ширина колес, износ шаровых опор и рулевых тяг; — это уже наверное слишком банально. Но, я например был удивлен, когда руль моей Копеечки, после установки новой колонки (отрегулированной), и нового вала, — стал просто очень тугим. Уже на следующий день, после пробега в 80 — 100км, он был уже не таким легким как раньше, но уже и не таким зажатым, как в предыдущий — день установки. Как мне сказали на СТО, — нужно немного времени, чтобы новый вал притерся к втулке, а потом он будет крутится нормально. Что-ж) — посмотрим, надеюсь так оно и будет. Но если в скором времени ситуация не изменится, — тогда я отпишусь).

Лично мне, это не понятно; — как, при том, что старая втулка, для нового вала была уже явно свободной; оказалось тесной для нового? Странно, но — время покажет.

Одним из основных устройств автомобиля, отвечающий за управление является редуктор.

У автомобиля ваз 2107 он выполнен в виде кардана. Карданный вал наиболее надежен для водителя, так как в результате лобового столкновения, он складывается, не нанося вреда.

↑ Рулевой привод

Рулевой привод состоит из трех тяг, сошки, кронштейна маятникового рычага и поворотных рычагов цапф.

↑ Тяги рулевого привода

На концах цельной средней тяги установлены шаровые шарниры для соединения с маятниковым рычагом и сошкой рулевого механизма. Боковые тяги разрезные, состоят из двух частей, соединенных между собой резьбовой муфтой. Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовой муфты изменяется длина тяги и, соответственно, схождение колес автомобиля.

В наконечниках тяг установлены шаровые шарниры для соединения с рычагами поворотных цапф, сошкой рулевого механизма и маятниковым рычагом.

Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова, в отсеке двигателя. В кронштейне установлены две пластмассовые втулки, в которых вращается ось рычага.

Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных поворотах рулевого колеса упираются в корпус редуктора.

Схема рулевого управления Ваз 2106: 1 – нижний шаровой шарнир; 2 – поворотный кулак; 3 – верхний шаровой шарнир; 4 – рычаг поворотного кулака; 5 – наконечник рулевой тяги; 6 – ось маятникового рычага; 7 – кронштейн маятникового рычага; 8 – маятниковый рычаг; 9 – редуктор рулевого механизма; 10 – уплотнитель вала; 11 – вал рулевого управления; 12 – игольчатые подшипники верхнего вала; 13 – облицовочный кожух; 14 – рулевое колесо; 15 – подрулевые переключатели; 16 – труба кронштейна; 17 – кронштейн рулевого вала; 18 – регулировочная муфта; 19 – рулевая сошка; 20 – средняя тяга; 21 – рулевой наконечник с шарниром в разрезе; 22 – боковая тяга.

Рулевое управление состоит из рулевого механизма и рулевого привода. Рулевой механизм включает в себя рулевое колесо, рулевой вал, червячный редуктор и детали крепления. Рулевое колесо закреплено гайкой на верхнем шлицевом конце рулевого вала. На колесе установлен включатель звуковых сигналов, закрытый пластмассовой крышкой. Нижняя часть рулевого вала соединена со шлицевым концом вала редуктора с помощью шлицевого наконечника и стяжного болта. Верхняя часть рулевого вала вращается в игольчатых подшипниках, закрепленных в кронштейне крепления вала. На пластмассовой втулке установлены подрулевые переключатели. Кронштейн вала руля закреплен на кузове двумя гайками и двумя винтами со срезными головками. В гнезде кронштейна установлен выключатель зажигания с блокирующим механизмом. Конструкция кронштейна позволяет изменять наклон вала по вертикали для компенсации отклонения соосности рулевого вала и вала червяка. Кронштейн и верхняя часть рулевого вала закрыты пластмассовыми кожухами. Картер редуктора рулевого механизма Ваз 2106 закреплен тремя болтами на левом лонжероне кузова внутри отсека двигателя. Между картером и лонжероном установлены шайбы, подбором толщины которых регулируют отклонения соосности рулевого вала и вала червяка по горизонтали. В картере редуктора на двух разборных шариковых подшипниках установлен червяк, который входит в зацепление с роликом вала сошки.

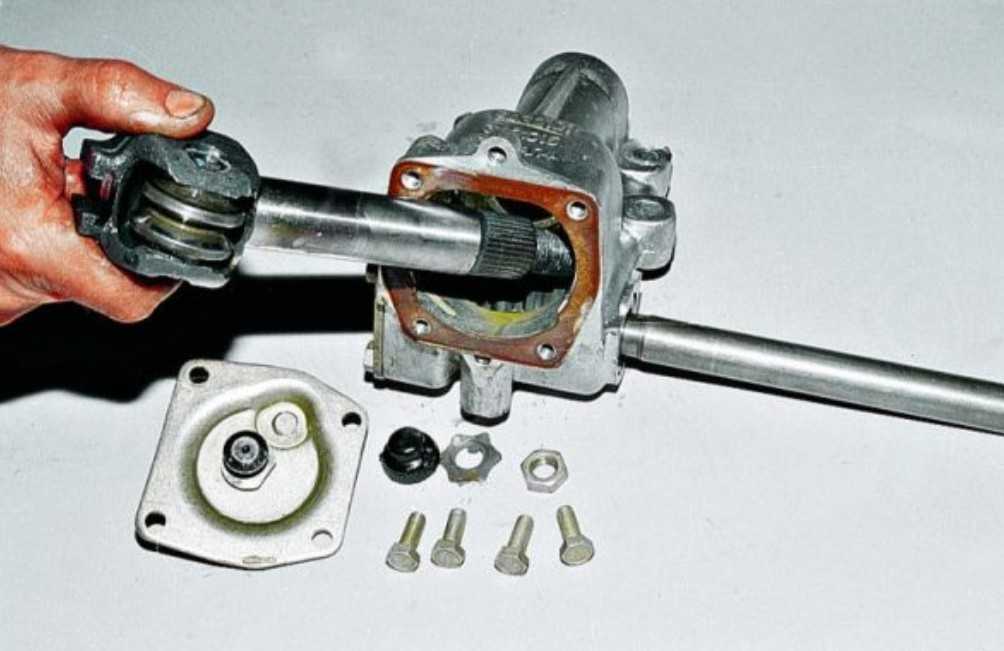

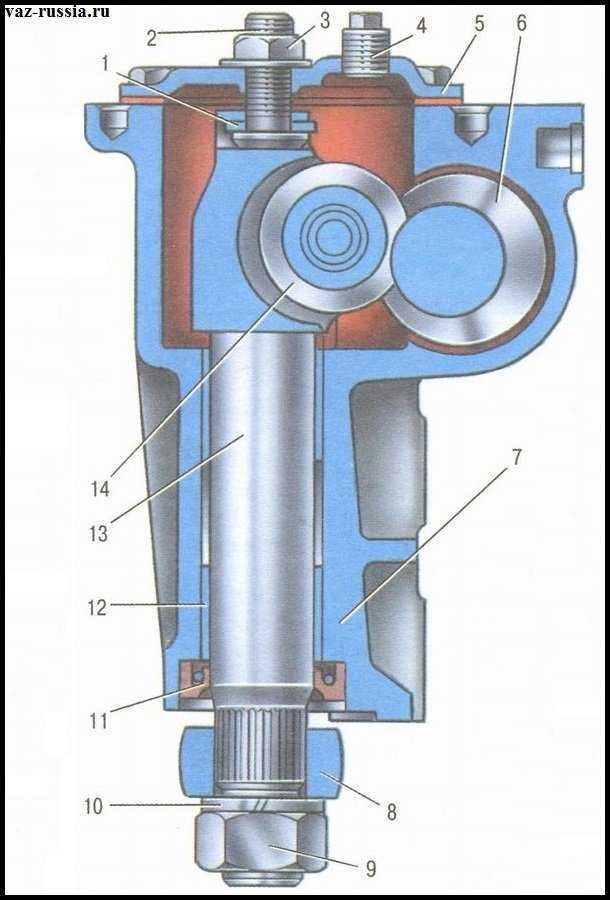

Осевой зазор в подшипниках Ваз 2106 регулируется подбором прокладок между картером и крышкой. Вал сошки вращается в двух бронзовых втулках, запрессованных в картер. На верхнем конце вала сошки установлен двухгребневой ролик, а на нижнем, на конических шлицах – сошка рулевого механизма. Глубина зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера. Рулевой привод состоит из трех тяг, сошки, кронштейна маятникового рычага и поворотных рычагов цапф. На концах цельной средней тяги установлены шаровые шарниры для соединения с маятниковым рычагом и сошкой рулевого механизма. Боковые тяги разрезные, состоят из двух частей, соединенных между собой резьбовой муфтой. Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовой муфты изменяется длина тяги и, соответственно, схождение колес автомобиля.

В наконечниках тяг установлены шаровые шарниры для соединения с рычагами поворотных цапф, сошкой рулевого механизма и маятниковым рычагом. Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова, в отсеке двигателя. В кронштейне установлены две пластмассовые втулки, в которых вращается ось рычага. Угол поворота колес Ваз 2106 ограничен двумя упорами на сошке, которые при максимальных поворотах рулевого колеса упираются в корпус редуктора.

Рулевое управление автомобиля всегда должно находиться в исправном состоянии. От его функционирования напрямую зависит безопасность управления транспортным средством. При малейших проявлениях признаков неисправностей необходима диагностика, а затем ремонт или замена узла, которые можно выполнить своими руками.

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется

Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

Рекомендуем: Все о замене прокладки ГБЦ на автомобиле ВАЗ 2112

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

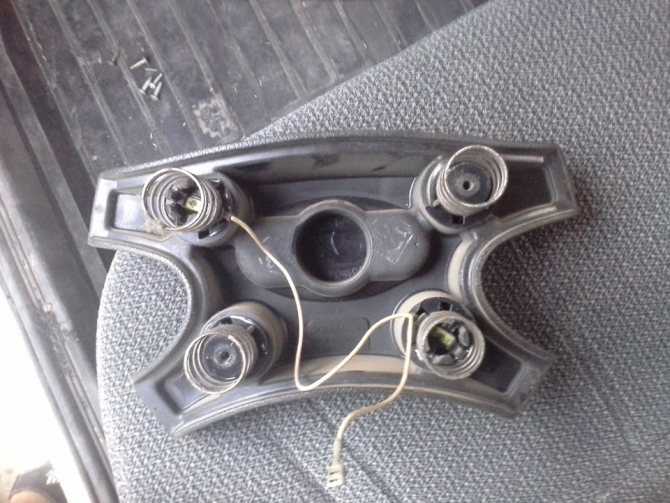

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.
