Газ-69 и уаз-469б: установка заднего моста от газ-21 «волга»

Схема подключения

Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктора, и бронзовой втулке, расположенной внутри цапфы 18. На конце вала 11 имеется механизм, отключающий передние колеса машины. Устройство состоит из подвижных муфт 14 и 15. Они расположены на шлицах вала и болта 17 и 16 с пружиной и шариком.

Данные подвижные муфты своими наружными шлицами соединяются с внутренними шлицами ведущих фланцев 13 и 14, которые болтами прикручены к ступицам колес. С целью уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469, а также для экономии горючего при поездках машиной в условиях автодорог с твердым покрытием, одновременно с отключением переднего ведущего моста рекомендуется выключать также и ступицы передних колес.

Чтобы осуществить подобное выключение, необходимо снять защитные колпаки 16 и 18. Далее следует выкрутить болты 16 и 17 из отверстия вала 11. Поставить муфту в такое положение, чтобы сигнальная кольцевая канавка «а» на ее плоскости оказалась в одной плоскости с торцом фланца. Когда муфта установлена в требуемое положение, защитные колпаки необходимо завернуть.

Вкручиванием болтов 16 и 17 необходимо включить колеса. Болты следует надежно затянуть. Отключение и включение должны осуществляться на двух колесах переднего ведущего моста одновременно. Не допускается включение переднего моста при отключенных колесах!

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.

Сборка заднего моста

Сборку заднего моста производите после регулировки зацепления шестерен в следующем порядке:

Рис. 18. Замер зазора между крышкой подшипника и картером для подбора прокладок

1. Установите пакет прокладок между торцом крышки переднего подшипника ведущей шестерни и картером.

Толщина пакета должна быть в 1,3 раза больше зазора (рис. 18) между торцами крышки и картера. При необходимости толщину пакета увеличьте в 1,4 раза.

2. Установите крышку переднего подшипника ведущей шестерни с манжетой в сборе и закрепите болтами.
3. Установите фланец и шайбу. Затяните гайку 7 (см. рис. 20) до отказа так, чтобы прорези в ней совпали с отверстиями в хвостовике шестерни и зашплинтуйте. Момент затяжки 167– 206 Нм (17–21 кгс·м).

Не отворачивайте гайку для совпадения паза и отверстия под шплинт.

4. Установите дифференциал с ведомой шестерней и подшипниками в сборе в картер моста.
5. Установите прокладку между картером и крышкой.
6. Установите крышку картера так, чтобы обе подушки рессор находились в верхней части моста.

Соедините крышку и картер с помощью болтов и гаек.

7. Проворачивая ведущую шестерню, проверьте отсутствие заедания или задеваний в собранном мосту.

После сборки моста проверьте его нагревание во время движения автомобиля. Если картер сильно нагревается (свыше 90 °С), проверьте правильность регулировки подшипников.

Главное достоинство УАЗов – привод на все колеса. За это владелец готов прощать машине множество недостатков – высокая проходимость и простота конструкции делают их терпимыми.

Но со временем при езде с включенным «передком» появляется зловещий хруст, колеса в поворотах слегка «закусывает». Причина, скорее всего, в износе ШРУСов. А развивается он, если есть продольный люфт в шарнире, вследствие износа упорных колец. При очередном ТО-2 стоит проверить их состояние. Для этого:

Ключом «на 14» отворачиваем шесть гаек муфты

и снимаем ее.

Взявшись за шлицы привода, двигаем его на себя-от себя. Если ощутим люфт – поворотный кулак придется разобрать, чтобы заменить упорные шайбы шарнира.

Разгибаем стопорную шайбу

и отворачиваем гайку.

Снимаем стопорную шайбу.

Отворачиваем вторую гайку и снимаем упорное кольцо подшипника.

Снимаем наружный подшипник и ступицу.

Ключом «на 17» отворачиваем шесть болтов крепления тормозного щита и цапфы.

Снимаем пыльник

и тормоз в сборе. А чтобы не мешал – укладываем на рессору.

Снимаем цапфу.

Вынимаем привод и промываем детали в керосине.

Иногда шарнир рассыпается прямо в руках. Чтобы такой ШРУС заставить работать дальше, нужно устранить осевой люфт и совместить оси поворота шарнира и поворотного кулака. Устанавливая новый шарнир, эти условия также необходимо соблюдать, иначе он быстро выйдет из строя.

Если изношена опорная шайба цапфы

выбиваем шайбу

вынимаем вторую опорную шайбу из шаровой опоры.

Толщину С опорных шайб находим по формуле: С=(Б-А)/2, а диаметры их соответствуют диаметрам гнезд.

Штангенциркулем измеряем расстояние А между опорными щеками шарнира. Измеряем расстояние Б от гнезда опорной шайбы до торца шаровой опоры.

Шайбы для компенсации люфта можно выточить из стали (сталь 45) и закалить. Их запрессовываем в цапфу и шаровую опору.

Перед сборкой полость шарнира заполняем смазкой «АМ» или ШРУС-4 (около 500 г на шарнир).

Сборку ШРУС проводим в обратной последовательности. Установив цапфу и тормозной щит, проверяем, нет ли продольного люфта у шарнира и свободно ли он вращается. Нельзя чрезмерно сжимать шарнир. В этом случае нужно вынуть опорные шайбы и уменьшить их толщину.

г. Москва, ул. Полярная 34, тел: 8 495 123 45 67 с: 10:00 — 20:00

1997 — 2022 УАЗ Сервис — авто ремонт, тюнинг, техническое обслуживание отечественных внедорожных автомобилей УАЗ

Срок службы датчиков давления в шинах фольксваген
Как снять личинку замка зажигания фольксваген
Сузуки гранд витара замена сальника раздатки переднего кардана
Замена антифриза форд фьюжн
Как проверить датчик абсолютного давления крайслер

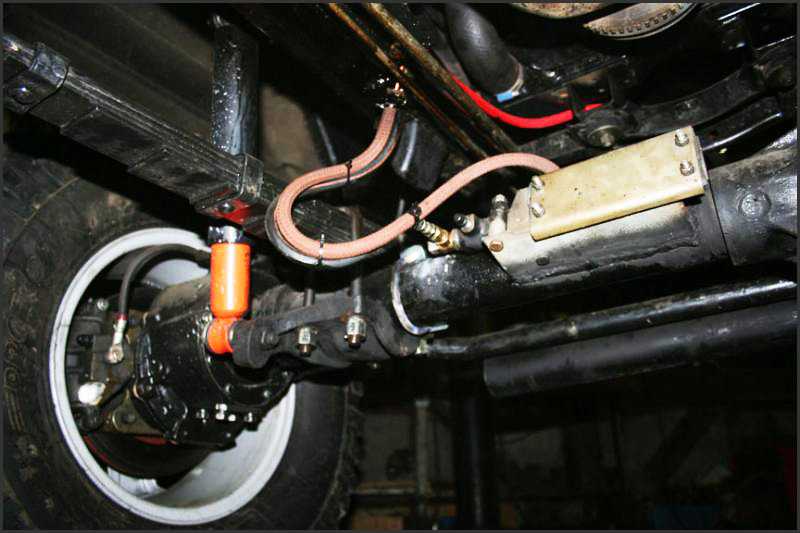

Картер

Машины УАЗ 469 комплектуются на заводе производителе несколькими вариантами передних ведущих мостов. Соответственно, картеры у каждой модели ведущего агрегата будут различаться. Картер – это корпус моста. Среди автомобилистов еще можно услышать его другое название – чулок. Внутрь картера помещаются шестерни, валы, полуоси, благодаря которым передается вращательное движение от двигателя на колеса.

Мост УАЗ 469 типа Тимкен, гражданский или колхозный, является разрезным. Картер такого моста состоит из двух половин. В каждую из них запрессовываются кожухи, в которых находятся полуоси. После комплектации внутреннего содержания картер такого моста собирается в единое целое. Еще на кожухах установлены предохранительные клапаны. Они ограничивают повышение давления в масляной системе.

На краях картерных кожухов имеются шкворневые узлы. Они состоят из шаровых опор с корпусами поворотных цапф или поворотных кулаков на них. Внутри корпусов шаровых опор установлены ШРУС – шарниры равных угловых скоростей. Наружные цапфы шарниров расположены в ступицах колес. ШРУС УАЗ 469 колхозный мост цена на российских рынках и порталах составляет от 1500 до 3000 рублей.

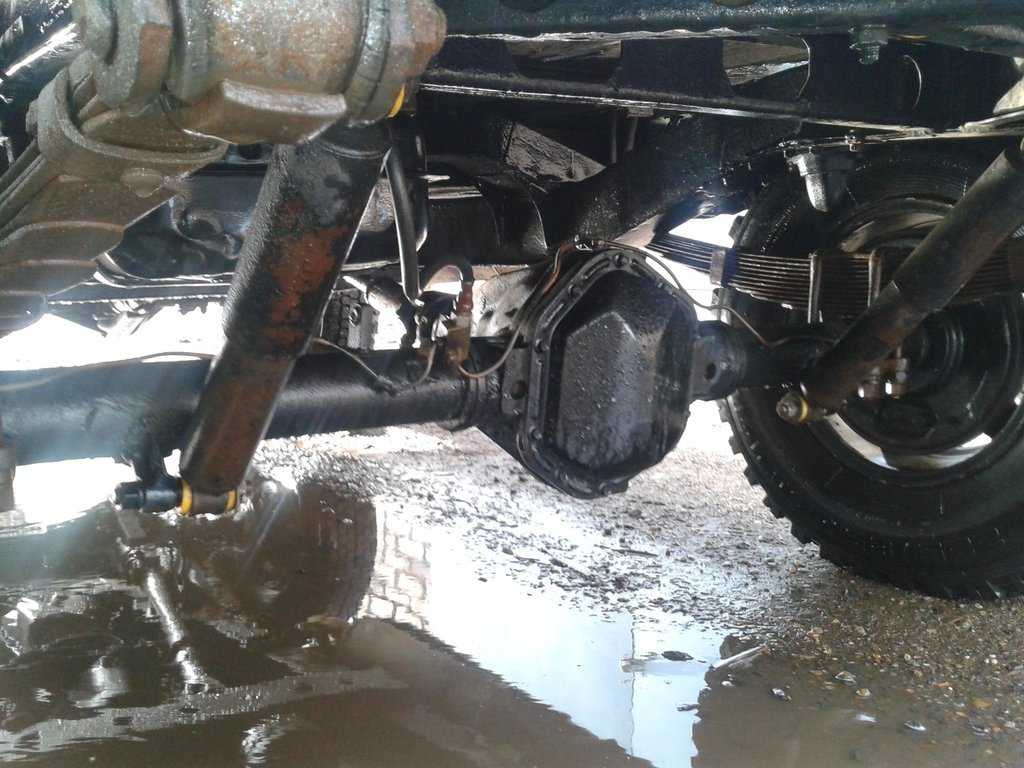

Ремонт заднего моста УАЗ 469: основные трудности и их преодоление

Ремонт заднего моста УАЗ 469 требуется нечасто – это надежный компонент, рассчитанный на большую разнонаправленную нагрузку. Но для внедорожника нет ничего невозможного. Основой для выхода из строя может стать интенсивная эксплуатация, недостаточное обслуживание, неудачное преодоление препятствий.

Общее описание конструкции и опасные факторы

Она обеспечивает опору кузова и связывает колеса с трансмиссией

Кроме того, в нем устанавливается несколько устройств, имеющих важное значение для использования:

Дифференциал. Он одновременно принадлежит и к трансмиссионной системе. Необходим для того, чтобы ведущие колеса вращались независимо друг от друга.
Основная передача полуоси.
Колесные регуляторы, установленные по краям. Благодаря им происходит быстрое и значительное увеличение крутящего момента.

Обобщенно, с позиции ремонтных работ — это компактное расположение механических агрегатов с преобладающим шестереночным зацеплением. Следовательно, типичные проблемы следующие:

Неверная регулировка одной из зубчатых передач, из-за чего колесная часть работает несогласованно или вращение передается и трансформируется неправильно. Устранить это можно только разборкой и регулированием.
Износ подшипников, осей или шестерней. В данном случае предпочтительна замена комплектующей на идентичную. Запасные части для УАЗ Hunter всегда можно купить в любой модернизации. В этом заключается одно из главных преимуществ отечественной недорогой автотехники.
Протечки масла. Для минимизации трения внутрь приходится заливать смазывающую жидкость, которая, к тому же, охлаждает составляющие узла. При нарушении уплотнения оно протекает, и механизмы начинают разрушать себя (износ ускоряется в разы). Утечки обнаруживаются по характерным следам.
Поломка корпуса, вызванная естественным истиранием, основательным ударом, ржавчиной. Здесь допустимо восстановление в условиях мастерской.

Независимо от причины показан демонтаж, который требует соответствующего технического оснащения и инструмента. Без опыта к заднему мосту лучше даже не подходить. Шестеренки вещь сложная, и запутаться в них легко, если нет глубокого понимания. Кроме того, всесторонняя диагностика имеет много тонкостей, которые нельзя упускать.

Любой ремонт УАЗ в Твери специализирующимися фирмами позволяет процесс ускорить и не сомневаться в его результатах. Обращаться в них стоит не только, когда движение машины уже не возможно.

Проведение профилактики и ранее выявление несоответствий способно предотвратить простои и обойтись наименьшими затратами. Желательно получить профессиональную консультацию даже после очевидных изменений в работе или после ударных воздействий.

Свежевыпущенный или б/у

Переустановка полностью осмыслена лишь при критичной деформации или когда подавляющее количество деталей непоправимо изношена. В большинстве ситуаций получается ограничиться локальной перестановкой. У заказчика всегда есть выбор: ставить совершенно новую запчасть или немного сэкономить и взять что-нибудь с разборки 469. Оба пути реальны, но первый вариант гораздо надежнее. Нагрузки чрезвычайно велики, и трудно быть уверенным, что они не привели к незаметным дефектам, которые вскоре себя проявят. Речь идет не о такой большой разнице, которая дает существенную экономию.

Перспектива ремонта заднего моста УАЗ 469 не должна сильно настораживать и, тем более, располагать к отказу от техники. Грамотное исполнение дает возможность вернуть первоначальные характеристики, близкие к заводским.

Ремонт передней оси

Прогиб передней оси вызывает повышенный износ шин, нарушение взаимной установки передних колес и вследствие этого затрудняет управление автомобилем.

Для определения прогиба оси в отверстия под шкворни вставляют стержни, а на площадки крепления рессор — призмы (призмы на площадках центрируют). Затем устанавливают специальный угольник, имеющий угол в соответствии с конструкцией данной оси (для автомобилей ГАЗ-51 и ЗИС-150 угол = 82°). По зазору между угольником и призмами определяют величину и направление прогиба в вертикальной плоскости, а по отклонению угольника от оси призм — в горизонтальной плоскости. Проверку делают поочередно по двум стержням. Прогиб оси может быть также определен и шаблоном, изготовленным по конфигурации новой оси.

Ось правят под прессом в холодном состоянии. Нагрев оси вызывает нарушение ее термической обработки и допускается в исключительных случаях, когда невозможно выполнить правку в холодном состоянии (например, скручивание и большой изгиб, вызванные аварией).

Изношенные отверстия под шкворни можно восстановить развертыванием их под увеличенный размер шкворня (для шкворней, не имеющих шарико-роликовых подшипников) или развертыванием с последующей запрессовкой в них стальных втулок.

Запрессованные стальные втулки обрабатывают под номинальный или уменьшенный размер шкворня, чтобы использовать старые, перешлифованные шкворни. Изношенные отверстия также восстанавливают металлизацией их с последующей разверткой под номинальный размер.

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

резиновые: недорогие, но и недолговечные;
полиуретановые: более дорогие, имеют продолжительный срок службы.

Техническое обслуживание

ТО позволяет поддерживать передний ведущий мост транспортного средства в рабочем состоянии. Благодаря обслуживанию, снижается интенсивность износа деталей и узлов

Важно то, что при его выполнении предупреждается возникновение неисправностей, они выявляются на ранних стадиях для своевременной ликвидации

Виды ТО:

ежедневное – ЕО;
первое – ТО-1;
второе – ТО-2;
сезонное – СО.

Периодичность проведения ТО-1 и ТО-2 регламентируется ГОСТ 21624-81.

Категории эксплуатационных условий	Периодичность технического обслуживания, км
ТО-1	ТО-2
I	4000	16000
II	3600	14000
III	3200	12000
IV	2800	11200
V	2400	9600

Сборка переднего моста

Для сборки переднего моста автомобиля ГАЗ-51 необходимо:

запрессовать в проушины поворотных цапф с натягом 0,065—0,165 мм стальные втулки 9, залитые свинцовистой бронзой, и развернуть их разверткой под размер шкворня с учетом получения требуемого зазора;
установить и закрепить гайками рычаги поворотных цапф;
надеть на ось поворотные цапфы, установить шариковые упорные подшипники 18, вставить шкворни 10, закрепить их стопорами 11 и завернуть автоматические масленки 8;
собрать тормозные механизмы;
установить на шейки поворотных цапф отражатели, сальники 7 и роликовые конические подшипники 2;
запрессовать в ступицы 5 кольца роликовых конических подшипников и привернуть к фланцу ступицы тормозной барабан 17;
надеть ступицы с тормозными барабанами на шейки цапф, установить роликовые конические подшипники 3 и шайбы; гайками 4 отрегулировать затяжку подшипников; перед установкой ступиц заполнить внутреннюю полость их смазкой;
завернуть контргайки, зашплинтовать их и установить колпаки;
прикрепить к поворотным рычагам рулевые тяги и привернуть к площадкам передней оси рессоры.

Сборку переднего моста ЗИС-150 выполняют в такой последовательности:

Запрессовывают в проушины цапфы бронзовые втулки с натягом 0,086—0,175 мм, затем развертывают их разверткой под размер шкворня с учетом получения зазора в пределах 0,03—0,07 мм.
Устанавливают в цапфу поворотные рычаги рулевых тяг, закрепляют их гайками и зашплинтовывают.
Надевают цапфу на конец оси; снизу между проушиной цапфы и осью ставят упорный бронзовый подпятник с сальником, а вверху — шайбы для регулировки зазора. При правильном подборе шайб цапфа должна легко поворачиваться на шкворне и не иметь качки.
Вставляют шкворень лыской к середине оси и закрепляют его стопором с гайкой. Сверху и снизу привертывают болтами крышки шкворня. Затем собирают и устанавливают вторую поворотную цапфу.
Привертывают защитные диски к фланцам поворотных цапф и собирают тормозные механизмы.
Надевают на шейку цапфы сальник и устанавливают внутренний роликоподшипник.
Запрессовывают в ступицу наружные кольца роликоподшипников, устанавливают тормозной барабан, вставляют шпильки и закрепляют их гайками. Гайки шпилек затягивают до отказа и расклепывают их в четырех точках.
На шейку цапфы надевают ступицу с тормозным барабаном, устанавливают наружный роликоподшипник, завертывают гайку и регулируют ею затяжку подшипников так, чтобы ступица легко вращалась и не имела осевого зазора более 0,15 мм. После регулировки затяжки подшипников ставят замочную шайбу и завертывают контргайку. Затем собирают вторую ступицу и устанавливают ее на место. При установке ступиц подшипники и внутренняя полость ступицы должны быть заполнены смазкой.
Присоединяют к поворотным рычагам поперечную рулевую тягу так, чтобы масленки ее наконечников были направлены назад, и затем укрепляют на площадках оси рессоры.

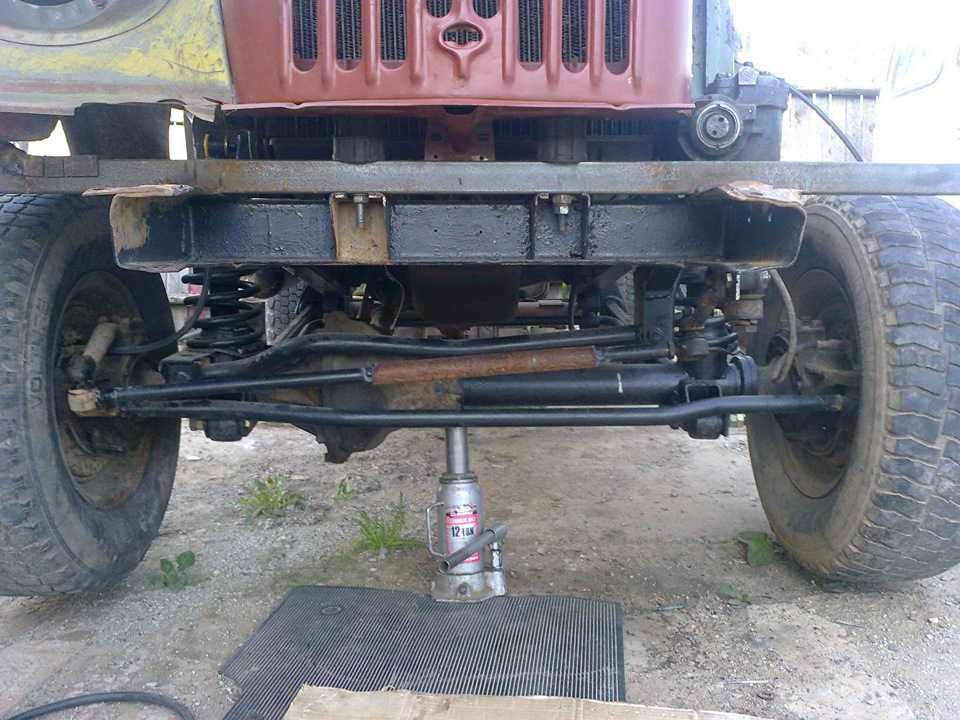

Снятие неисправного агрегата

Так как у УАЗ 3741 рамная конструкция, передний мост снимается довольно легко. Для этого необходимо запастись мощным домкратом, упорами, которые могут выдержать 1,5 тонны передней части автомобиля, и WD-40 – жидкостью для откручивания гаек.

Порядок действий таков:

Сперва требуется установить упоры под задние колеса автомобиля.
После этого следует отсоединить левый и правый тормозные патрубки от шлангов, идущих к барабанам передних колес.
Затем нужно открутить крепящие тормозные шланги гайки и снять сами шланги.
Далее следует открутить гайки, крепящие нижние концы амортизаторов.
Открутить болты, соединяющие фланец ведущей шестерни с. передним карданом.
Затем следует расшплинтовать, открутить гайку шарового пальца сошки.
Отсоединить тягу от сошки.
Открутить гайки, которые крепят стремянки передних рессор, и снять стремянки с подкладками и накладками.
В конце нужно поднять за раму передок машины и вытащить из-под автомобиля мост.

Когда старый мост снят, можно перейти к установке новой детали, производя обратный порядок действий. Если нужно, то снятый агрегат разбирают, проводят его дефектовку, заменяют поврежденные части, после чего возвращают мост на место.
