Паз 4234

Блоки предохранителей

Находятся под панелью приборов.

p, blockquote 15,0,0,0,0 —>

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

p, blockquote 16,1,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

Левый блок

p, blockquote 20,0,0,0,0 —>

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

p, blockquote 21,0,0,0,0 —>

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Блок БПР 2.02

Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

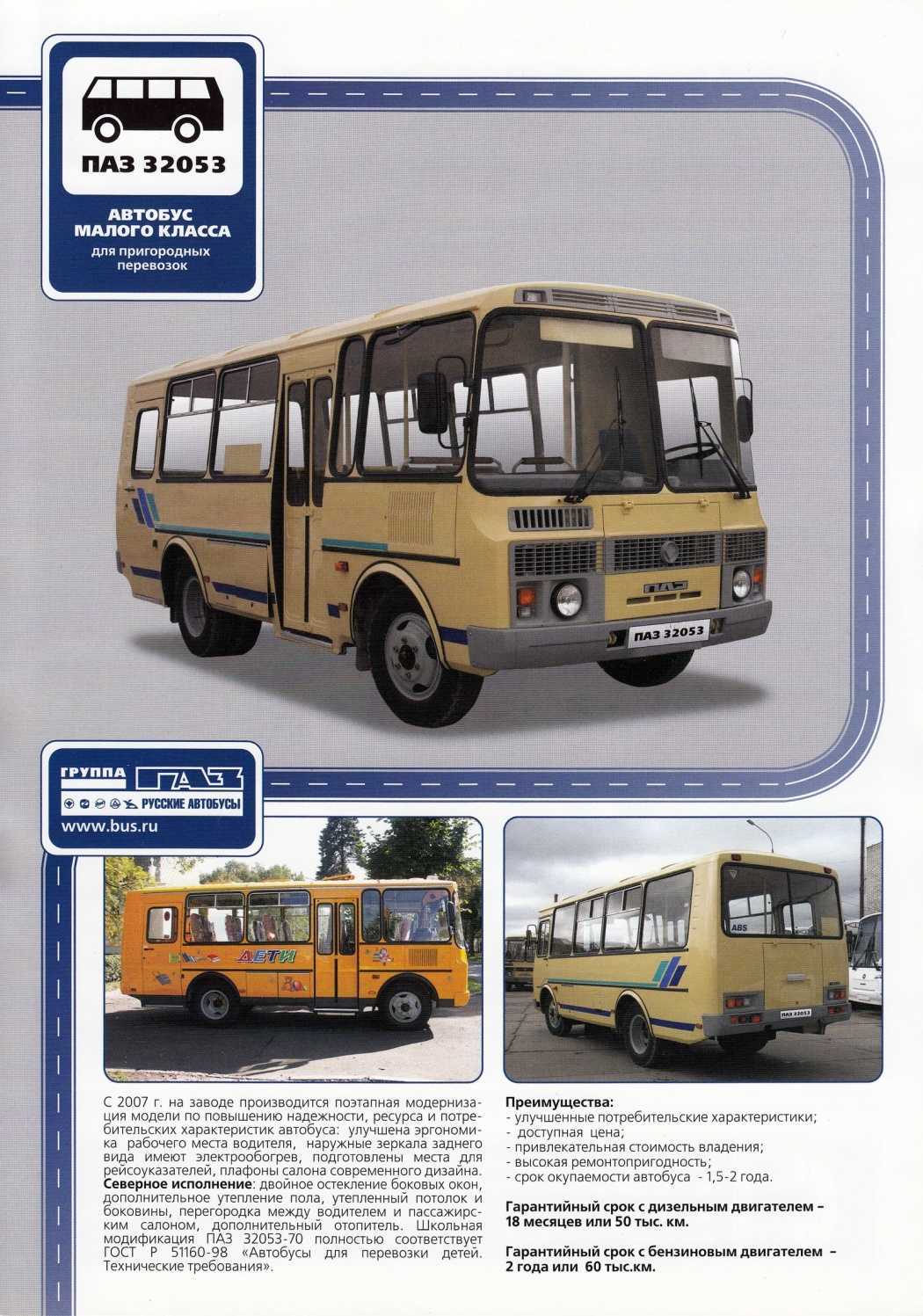

Паз 3205370 школьный автобус – ПАЗ-32053-70 — школьный автобус ГАЗ, фото, технические характеристики

Разрабатывался путём создания десятков опытных образцов в течение почти 15 лет. Первая опытная партия автобусов для испытаний была изготовлена в 1979 году, конвейерная сборка была начата в 1984 году. Окончательный вариант автобуса был утверждён в 1986 году. Массовый выпуск начался 1 декабря 1989 года, когда на конвейере полностью прекратили выпуск предыдущей модели ПАЗ-672М. 4 июня 2001 года на заводе отмечался выпуск 100-тысячного автобуса данной модели. В 2008 году проведена модернизация производства, что позволило проводить сертификацию для регулярного использования на загруженных маршрутах, значительно возрос ресурс службы кузова (с 5 до 10 лет), в салон устанавливаются более эффективный отопитель и более комфортные сиденья. В 2014 году было освоено производство рестайлинговой версии.

Добрый день, уважаемый читатель.

Сегодня в очередной раз речь пойдет о введении ограничения на максимальный возраст автобусов, которые могут использоваться при организованных перевозках детей.

Особенность ситуации заключается в том, что законодатели с 2014 года пытаются ввести ограничение, т.е. запретить использование автобусов старше 10 лет. Однако нововведение каждый раз переносится.

Напомню, что данный вопрос на pddmaster.ru рассматривался совсем недавно, в апреле 2018 года. Однако 18 августа 2021 года законодатели в очередной раз решили перенести начало действия требования по максимальному возрасту и об этом речь пойдет ниже.

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Требование о максимальном возрасте автобуса приведено в пункте 3 правил организованной перевозки детей автобусами:

Предшествующая редакция правил подразумевала, что требование будет вводиться поэтапно для различных видов автобусов:

3. Требования пункта 3 Правил, утвержденных настоящим постановлением, в части, касающейся требований к году выпуска автобуса, подлежат применению:

• в отношении автобусов категории М2, используемых для организованных перевозок групп детей по маршрутам, начальные пункты отправления и (или) конечные пункты назначения которых расположены в Ленинградской и Московской областях, гг. Москве и Санкт-Петербурге, с 1 июля 2021 г., а в отношении автобусов категории М2, используемых для организованных перевозок групп детей по иным маршрутам, с 1 апреля 2021 г.;
• в отношении автобусов категории М3, используемых для организованных перевозок групп детей по маршрутам, начальные пункты отправления и (или) конечные пункты назначения которых расположены в Ленинградской и Московской областях, гг. Москве и Санкт-Петербурге, с 1 октября 2021 г., а в отношении автобусов категории М3, используемых для организованных перевозок групп детей по иным маршрутам, с 1 октября 2021 г.

В обновленной редакции данный пункт стал гораздо короче:

Устройство Д-245

Устройство мотора довольно простое, что значительно облегчает его ремонт, обслуживание. Основным элементом представляется корпус, который включает непосредственно подвеску и блок цилиндров. Отдельного упоминания заслуживает газораспределительный механизм, состоящий из головок цилиндров, клапанов, коллектора и прочих элементов.

Другими важными узлами Д-245 можно назвать:

• кривошипно-шатунный механизм;
• смазочная система;
• топливная система;
• охлаждение агрегата — жидкостное, включает термостат, контролирующий температуру.

Для повышения эксплуатационных характеристик агрегата в его конструкции используется турбина, что позволяет улучшить показатели токсичности выхлопных газов, а также увеличить крутящий момент.

Чтобы избежать проблемы, характерной для всех дизельных моторов ТНВД — перебои при запуске зимой, на головках цилиндров установлены свечи накаливания, а топливная система поддерживает нужную температуру масла.

Надёжность транспорта

Конструкция снабжается дополнительными фильтрами, которые проводят двойную очистку. Управляемость транспорта повышена благодаря наличию гидроусилителя руля. Радиатор отопителя тоже есть, но используется отдельно от этой системы.

В тормозной системе две основные составляющие:

1. Рабочая.
2. Стояночная.

Антиблокировочная система ABS обязательно идёт в комплекте с любыми видами автобусов. Управление благодаря этому не будет потеряно, даже при экстренном торможении. Сцепление тоже остаётся надёжным. Транспорт отличается манёвренностью, что особенно удобно при путешествии по городским дорогам. Требования стандарта Евро-4 выполняются последними модификациями без проблем. Тормозные накладки упрощают управление в любых условиях.

В случае с перевозкой детей модели снабжаются запасными аварийными дверьми. За обогрев салона зимой отвечают 5 приборов отопления. Высота у водительского сидения регулируется.

В эксплуатации, ремонте транспорт не доставит владельцам проблем. Большое количество деталей остаются доступными, что облегчает починку, замену неисправных агрегатов. Рекомендуется искать детали для конкретных модификаций, ведь техника продолжает улучшаться. Подбор и заказ узлов будет проще, если использовать специальные каталоги.

Мотор ПАЗ 4234

Дополнительные опции: ПАЗ 4234-05 город, пригород Евро 5

• Установка кондиционера без разводки по полкам “сплит система или моноблок” любой мощности
• Раздельные нерегулируемые сиденья «Комфорт» 30 мест
• “Утепленный” пакет
• Установка стеклопакетов с форточками в резиновом профиле
• Ремни безопасности на пассажирских сиденьях
• Багажные полки
• Занавески
• Тонированные стекла
• Наружные зеркала с электрообогревом
• Трансляционное Громкоговорящее Устройство (внутреннее)
• Трансляционное Громкоговорящее Устройство (внешнее)
• Установка рейсоуказателей
• Установка автомагнитолы (+ 4 динамика и антенна)
• Противотуманные фары (с металлическими бамперами)
• Абонентский терминал Гранит-навигатор 2.07
• Цифровой тахограф с блоком СКЗИ
• Моноблок – кондиционер, вмонтированный в крышу
• CD/MP3 проигрыватель + 4 динамика + установка
• DVD магнитола + установка
• Монитор 14,1″
• Монитор 17″ с ТВ тюнером
• Монитор 20″
• Монитор 15″ + установка
• Монитор 19″ + установка
• Автомобильный навигатор
• Антикоррозийная обработка
• Камера заднего вида с цветным монитором
• Датчики парковки 4 шт. (2 перед., 2 зад. или 4 зад.)
• Датчики парковки 8 шт. (4 перед., 4 зад.)
• Сигнализация и два 2-кнопочных программир. брелка
• Сигнализация Starline и брелок с двусторонней связью и ЖК-дисплеем
• Комплект центрального замка
• ГЛОНАСС
• Алкозамок (блокировка двигателя при положительном показании алкотестера)
• Страхование
• Зимняя / шипованная / летняя / всесезонная резина
• Диски
• Кнопка остановки по требованию
• Указатель маршрута
• Доставка до склада покупателя
• Чехлы на сидения
• ГЛОНАСС
• Алкозамок (блокировка двигателя при положительном показании алкотестера)
• Тахограф
• Набор автомобилиста
• Комплект расходников для ТО 1, ТО 2, ТО 3
• Комплект ремней на двигатель, тормозных накладок

Примечания

1. О компании РусАвтоПром
2. ПАЗ-3203 (с опытного ЭЦ-118 1972 г. до ПАЗ11 г.), иллюстрированная статья на сайте AutoWP_Ru
3. Фото: Курская область, № 3156 КУО — ПАЗ-3205 — Фотобус
4. ПАЗ-3205: цена, технические характеристики, фото ПАЗ 3205, обои, отзывы владельцев — Avto-Russia.ru
5. «Комтранс» — 2014 — № 8 (116). — с. 48
6. дизельная модификация (77)
7. Отличительные черты: двигатель дизельный ММЗ 245.9Е4 (ОАО «ММЗ» г. Минск) или ЗМЗ 52342 (бензин); турбокомпрессор (ОАО «Борисовский завод агрегатов» г. Борисов); маячок МФ (ОАО «Диапроектор»» г. Рогачев); проводка (ОАО «Щучинский завод Автопровод» г. Щучин); автошины (ОАО «Белшина» г. Бобруйск); диски колёсные (РУП «КЗТШ» г. Жодино); цилиндр гидроусилителя, рулевой механизм и насос ГУР (ОАО «Автогидроусилитель» г. Борисов); амортизаторы и вал карданный (ОАО «Белкард» г. Гродно); стартёр (ООО «БАТЭ» г. Борисов); cтеклоочиститель (ЗАО «Белробот» г. Минск); зеркала (ООО «Ратон» г. Гомель); стекло ветровое переднее и заднее (ООО «Куво» г. Могилев) и АВS (ОАО «Экран» г. Борисов).
8. см. модификацию ПАЗ-3205-70 РАП
9. см. модификацию ПАЗ-3205-70 РАП
10. В подольской автоколонне № 1788 установили памятник автобусу ПАЗ (неопр.) (недоступная ссылка). Дата обращения 7 июля 2020. Архивировано 17 августа 2020 года.

Устройство, запчасти и комплектующие.

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТРАКТОРОВРЕГУЛИРОВКИ ТРАКТОРОВ МТЗ ___________________

ДЕТАЛИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ___________________

КАТАЛОГИ ЗАПЧАСТЕЙ МТЗ ___________________

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ ___________________

СПЕЦТЕХНИКА НА БАЗЕ МТЗ И НАВЕСНОЕ ОБОРУДОВАНИЕ ___________________

СЕЛЬХОЗТЕХНИКА И ОБОРУДОВАНИЕ ___________________

Топливная система двигателя Д-245

Топливная система (система питания) Д-245, в соответствии с комплектацией дизелей, состоит из топливного насоса, форсунок, трубок низкого давления, топливопроводов высокого давления, впускного коллектора, выпускного коллектора, турбокомпрессора, фильтра грубой очистки топлива, фильтра тонкой очистки топлива, воздухоочистителя, топливного бака, охладителя надувочного воздуха, глушителя. В схеме топливной системы Д-245 (рис.1) МТЗ-892, МТЗ-92П указано средство облегчения пуска дизеля в условиях низких температур окружающей среды — свеча накаливания.

Рис.1 – Схема системы питания (топливная система) Д-245

1 — топливный бак; 2 – фильтр грубой очистки топлива; 3- трубки топливные низкого давления; 4 – топливный насос высокого давления; 5 – топливоподкачивающий насос; 6 – трубки топливные высокого давления; 7 — фильтр тонкой очистки топлива (неразборный); 8 – воздухоочиститель; 9 — фильтр тонкой очистки топлива (со сменным фильтрующим элементом); 10 – свеча накаливания; 11 – впускной коллектор; 12 – выпускной коллектор; 13 – глушитель; 14 – форсунка; 15 – трубка отвода топлива в бак; 16 — головка цилиндров; 17 – турбокомпрессор; 18 – трубка пневмокорректора; 19 – охладитель надувочного воздуха.

Топливный насос высокого давления ТНВД Д-245

На двигателях МТЗ-892, МТЗ-92П устанавливаются топливные насосы высокого давления ТНВД-773. Топливный насос высокого давления (ТНВД) Д-245 представляет собой блочную конструкцию, состоящую из четырех насосных секций в одном корпусе, имеющую кулачковый привод плунжеров и золотниковое дозирование цикловой подачи топлива.

Для проверки давления открытия нагнетательных клапанов подайте в головку ТНВД Д-245 топливо и, постепенно увеличивая давление, наблюдайте, при каком давлении начинается истечение топлива из сливных трубок. Если это значение не укладывается в пределы 0,04. 0,08 МПа, замените нагнетательный клапан или его пружину.

Для регулировки угла начала подачи топлива ТНВД 773 МТЗ-892, МТЗ-92П необходимо вывернуть штуцер нагнетательного клапана, вынуть его из седла и установить специальное приспособление. Определить нижнее положение плунжера, затем, вращая кулачковый вал в соответствии с направлением вращения, установите равный 5,45±0,05 мм. Зафиксируйте соответствующее этому положению кулачкового вала значение угла.

При упоре рычага управления регулятором в болт ограничения максимального скоростного режима проведите предварительную регулировку начала выключения подачи топлива. Момент начала движения рейки ТНВД Д-245 в сторону выключения подачи топлива должен соответствовать табличному значению. В ином случае регулировку осуществляйте болтом ограничения максимального скоростного режима.

Проверьте величину подачи топлива секциями ТНВД Д-245 МТЗ-892, МТЗ-92П на номинальном режиме при давлении воздуха 0,8+1 МПа в полости мембраны корректора по наддуву. Неравномерность подачи по секциям не должна превышать допустимые 3%. При необходимости отрегулируйте путем разворота корпусов секций топливного насоса 773 или изменением числа регулировочных прокладок под корпусом корректора.

При положении рычага управления на упоре в болт ограничения максимального режима, проверьте соответствие частоты вращения полного выключения подачи топлива. Эта регулировка ТНВД 773 (Д-245) производится изменением предварительной длины пружины регулятора, после чего проверьте выключение подачи топлива рычагом снова.

Силовая установка

Изначально под капотом было ре-шено устанавливать два варианта силовых агрегатов — бензиновые и дизельные. Если бензиновые (производства ЗМЗ и ММЗ) отлично себя зарекомендовали, то с дизелями возникли непредвиденные проблемы. В качестве дизельных агрегатов рассматривались отечественный ГАЗ-542 и японский Hino W04CT. Первые ди-зельные «пазики» вышли на испыта-ния в 1987 году, но из-за сложностей компоновки «газовский» мотор со-шел с дистанции практически сразу, а дорогущий японский дизель ста-вили в ПАЗ-32054 лишь под заказ с начала 90-х.

Также развивалось направление езды на Еще в 1987 году были подготовле-ны техническое задание и техдокументация на автобус с пропановым газобал-лонным оборудованием, опытные образцы которого были построены в 1987-1989 годах. Доводочные работы по этим машинам проводились совместно с конструкторами заводов ПАЗ, ГАЗ и ЗМЗ.

Сейчас ПАЗ-32054 (технические характеристики приведены ниже) имеет два типа исполнения:

• собственно модификация 32054 с бензиновыми моторами производства ЗМЗ;
• 32054-07 с бензиновыми ММЗ.

В таблице представлены характеристики каждой модели:

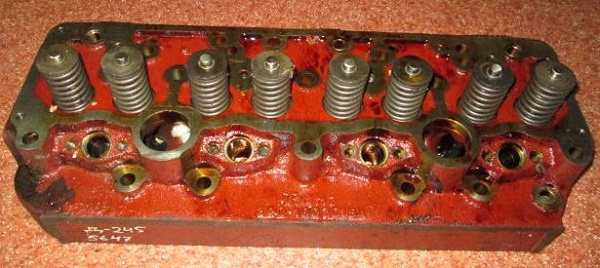

Головка блока цилиндров

Это чугунная отливка, имеющая во внутренних полостях клапаны впускные и выпускные. Впускные – с винтовым профилем. Для осуществления отвода тепла в головке цилиндров предусмотрены внутренние полости, для циркуляции охлаждающей жидкости. Сёдла клапанов головки цилиндров выполнены из сплава, имеющего жаропрочные и износостройкие свойства.

Сверху на головке цилиндров смонтированы стойки, ось коромысел + коромысла, крышка головки, впускной коллектор, и закрывающий клапанный механизм колпак крышки. Слева (со стороны топливного насоса) находятся четыре форсунки в головке, а также четыре свечи накаливания; справа – закреплён выпускной коллектор. Уплотняет соединение головки и блока цилиндров прокладка из безасбестового полотна, которое армировано перфорированным стальным листом.
