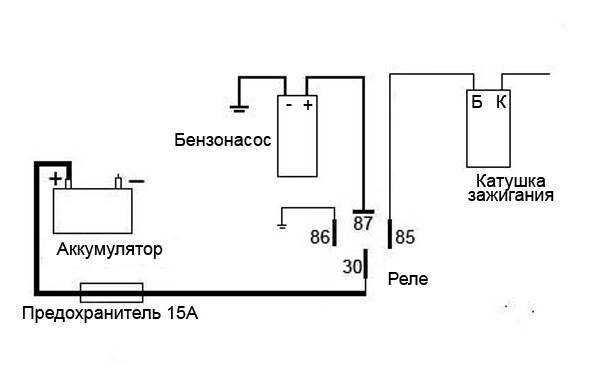

Реле бензонасоса газель 406 инжектор где находится

Масляная система

Для двигателей 406 семейства рекомендовано использование минерального всесезонного масла 10(15)w40 или по API не хуже класса SG. Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной товарной маркой.

В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масел по API косвенно относит разработку этого двигателя к 1989-1993 годам.

Следует обращать внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов. Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля

Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя

Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.

Характерные неисправности ЗМЗ 406

Гидронатяжитель

На ЗМЗ 406 очень часто из строя выходит гидронатяжитель, обеспечивающий нормальное натяжение цепи ГРМ. Он может заклинить. В результате чего прекращает выполнять свои функции, натяжение цепи не осуществляется. Цепь может растянуться, перескочить и даже разорваться. Единственное что радует в этой ситуации, 406 двигатель не гнёт клапана.

Перегрев двигателя

Перегрев мотора данной модели случается не редко. Обычно причиной неполадки бывает неисправный термостат или забитый радиатор. Если с ними всё в порядке, значит нужно в системе охлаждения найти воздушную пробку.

Пропадает тяга на холостых

Сбои холостого хода, периодически пропадает тяга движка, всё это признак скорого выхода из строя катушки зажигания. Если её срочно не заменить, машина окончательно станет.

Большой расход моторного масла

Здесь может быть несколько причин:

• виной неполадки могут быть залёгшие маслосъёмные кольца;
• пришедшие в негодность сальники клапанов;
• так же, причина может быть в маслоотражателе, обычно масло уходит в щель между пластиной лабиринта и крышкой клапанов. Для решения проблемы, достаточно снять крышку клапанов, намазать герметиком и установить на место.

Троит двигатель

Для устранения проблемы, чтобы исключить возможность прогара клапана, нужно заметить компрессию. Если компрессия во всех цилиндрах одинаковая, то следует проверить свечи. Последней в цепочки неисправностей может быть катушка зажигания.

Стук в двигателе

Двигатель ЗМЗ 406 стучит по причине выхода из строя гидрокомпенсаторов. Их рабочий ресурс составляет около 50 тыс., км., после чего не нужно ждать когда они застучать, а просто установить новые. Если стук движка связан с износом или дефектом ШПГ, это гораздо серьёзнее. Предстоит трудоёмкий капитальный ремонт силового агрегата.

Мотор глохнет и не заводится

Скорее всего виновата электроника: могут пробивать высоковольтные провода, прийти в негодность датчик, указывающий положение коленчатого вала или регулятор ХХ.

В заключении можно с большой уверенностью сказать, что двигатель удачный и надёжный, несмотря на возможные поломки. Мотор в обслуживании не дорогой, запасные детали есть в любом автомобильном магазине, а простота конструкции, позволяет выполнять ремонт своими силами.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

• «Солекс», разработанный для «Волги» ГАЗ-31029;
• ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
• «Озон» от ВАЗ-2107;
• Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

• подгонка корпуса воздушного фильтра;
• установка жиклеров (топливных и воздушных) другого сечения;
• замена диффузоров и эмульсионных трубок;
• регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Газель

Как работает система охлаждения двигателя ваз 2114

Модель 40524.10 — это известный всем газель карбюратор. Марка автомобилей — Газель является самых из одной популярных и доступных в России грузовиков, изначально которые предназначались для перевоза не сильно грузов больших. Из-за огромного количества таких машин несколько рассмотрим нюансов разных систем газелей. микропроцессорная, Например система зажигания, которую устанавливают на модель 406.

Если водитель утверждает, что автомобиль его издаёт некие хлопки, рывки и свою теряет мощность. В таком случае должна система проверяться питания, двигатель и система зажигания. анализатором Газовым не во время работы 1-ой и 2-ой камеры, отсечки, время и за обогащении холостого хода проверили карбюратор и не никаких находим нарушений. Дальше проверяют двигатель. проверке При компрессии никаких неполадок не было следующий, но на выявлено раз были обнаружены отклонения от Был. нормы сделан вывод, что не понравившиеся рывки водителю и хлопки были из-за прыжка зубьев цепи верхней.

Что делать при потере газели? мощности

С самого начала нужно выполнить как, проверить функционирует диагностическая цепь и бортовая диагностики система, потому как во время активирования изображения режима хода должен получаться код функционирования нарушения — 12. Для произведения считывания кода быть должен замкнут 10-ый и 12-ый контакты колодки диагностики. помощи При тостера диагностики производятся замеры датчиков параметров двигателя и тогда они сравниваются с значениями типичными средних двигателей. Самой распространённой уменьшения причиной мощности автомобиля является загрязнение которая, трубки соединяет впускной коллектор и датчик Система.

давления зажигания газели

Микропроцессорная система воспламеняет зажигания рабочую жидкость в цилиндрах и устанавливает угол необходимый опережения зажигания автомобиля для режимов всех двигателя. Система зажигания выполняет регуляции функцию работы экономайзера принудительного хода Благодаря. вхолостую системе зажигания функционирование двигателя более становится экономичным, контролируется соблюдение всех токсичности норм выходящих газов, происходит исключение повышение и детонации мощности автомобиля. Если сравнивать систему классическую с этой, то эта система зажигания намного является надёжней и долговечней. Здесь могут только износиться свечи зажигания.

Как работает диагностики? режим

Во время включения системы зажигания, светиться начинает сигнализатор. В тот самый момент работать начинает система диагностики. Если всё исправна система, то лампочка перестаёт светиться, а в обратном она случае продолжает гореть. То есть потухший говорит сигнализатор о том, что система зажигания исправна абсолютно.

Почему двигатель 406 иногда не время во заводится заморозка?

Самые распространённые причины, по заводится не которым двигатель 406:

• Некачественное масло;
• мощный Недостаточно аккумулятор, что не позволяет заводится Неисправный;
• двигателю стартер;
• Разрегулированная система зажигания;
• бензин Некачественный;
• Нарушение подачи бензина.

Как регулировку произвести карбюратора?

• Отсоедините шнур привода заслонки воздушной;
• Снимите воздушный фильтр и крышку Проверьте;
• карбюратора уровень поплавковой камеры, он должен ниже быть 3-х сантиметров от краёв;
• Снимите пробку с тяги поплавочной;
• Убедитесь в герметичности клапана уплотняющего Установите;
• кольца верхнюю часть карбюратора;
• Установите воздушной трос заслонки и воздушный фильтр;
• До самого вкрутите конца винтик по настройке хода вхолостую, его выкрутив на пять оборотов. Такие же действия винтом с проведите качества, но уже выкручивайте его на оборота три;
• Запустите силовой агрегат;
• Позвольте нагреться ему до 90?;
• Вращением винта эксплуатационного выберите регулирования частоту вращения коленчатого вала, 700 около-от оборотов в минуту;
• Нажмите педальку быстро и акселератора отпустите. В случае заглушения мотора частоту повысьте;
• Заедьте в автосалон и отрегулируйте СО и СН мотора.

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

К недостаткам семейства можно отнести:

проседание клапанных седел при длительной эксплуатации мотора на переобедненной смеси или на газовом топливе;
громоздкий механизм ГРМ, имеющий не очень большой ресурс (главным образом, нарекания вызывает система натяжения приводных цепей; впрочем, на сегодняшний момент существует сразу несколько наборов от различных производителей, позволяющих усовершенствовать данный узел);
также много критикуют блок управления от СОАТЭ с его ненадежным ДМРВ (особенно часто проблемы возникают при использовании газового топлива);
и главная проблема, присущая также и остальным современным моторам ЗМЗ — очень низкое качество запасных частей, некоторые из них производятся по технологиям, применение которых в данном случае недопустимо.

В целом же ЗМЗ 406 — очень надежный и ремонтопригодный двигатель, часто переживающий кузов машины, на которую установлен. Конечно, он более сложен, требует своевременного ухода и качественного масла, а многие его узлы уже нельзя чинить «на коленках молотком». Однако, при наличии соответствующего инструмента, ремонт не вызывает особых проблем, а запасные части доступны повсеместно.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.

Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.

Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.

Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.

Тяговые характеристики

Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.

Система зажигания

Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.

Стук в двигателе

При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.

Об истории двигателя

Мотор «3M3-406» не так уж «молод», как это повсеместно считается. Первые разработки по этому оборотистому и верхневальному варианту, призванному прийти на замену 402-му заволжскому мотору, были сделаны ещё во второй половине восьмидесятых годов. Было решено, несмотря на все замечательные качества двигателя «3M3-402», его успешность и востребованность, двигаться вперёд.

Существовало два пути, рассмотренных специалистами завода: оставить старый блок и, сохранив общую схему двигателя, поработать над современным его обвесом; либо создавать совершенно новый мотор. Оба варианта в итоге нашли своё воплощение. Первый – в Ульяновске, где был создан впрысковый «УМЗ-421» – надёжный и удобный (в том числе, и в смысле отсутствия технических проблем с установкой на старые машины, в частности, «ГАЗ-21»).

На Заволжском же моторном заводе фактически был создан совершенно новый мотор. Надо сказать, что попытки перевести распределительный вал из блока цилиндров в головку предпринимались здесь ещё на этапах работы над мотором для «ГАЗ-21». Однако та конструкция получилась не совсем надёжной, и в серийное производство мотор пошёл всё-таки в нижневальном варианте, сохранив эту конструкцию и до «3M3-402».

Впервые в отечественном машиностроении в конструкции «3M3-406» были применены: 4 клапана на каждый цилиндр, гидротолкатели, 2-х ступенчатый цепной привод двух распределительных валов, электронная система управления впрыском топлива и зажиганием.

До малого серийного производства двигатель «3M3-406» добрался только в 1992-м году. Им начали комплектовать «Волги» всех существовавших модификаций. Планы насчёт будущего нового мотора были амбициозными: предполагалось поставлять «3M3-406» не только на ГАЗ, но и на АЗЛК, и даже на ВАЗ. Однако в условиях полного развала экономики этим планам не суждено было осуществиться.

Единственным потребителем двигателей «3M3-406» так и остался Горьковский автомобильный завод. А основной частью машин, которые были укомплектованы мотором данной модели, стали грузовые «ГАЗели» и «Соболи», и, конечно же, микроавтобусы данных марок. Благодаря наращиванию объёмов производства этих машин, «3M3-406» в 1996 году был запущен в массовое серийное производство, а  в следующем, 1997-м году предприятие вышло на очень значительные объёмы его выпуска.

На сегодняшний день, двигатель «3M3-406» выпущен общим тиражом более полутора миллионов единиц. Он является пока самым распространённым в России и СНГ двигателем для лёгкого коммерческого транспорта. При этом, «3M3-406» – вовсе не узко специализированный силовой агрегат. Он изначально был спроектирован как основа для целого семейства новых моторов, годящихся на самую разнообразную технику. В нём конструктивно заложен большой потенциал для модернизации и постройки на его базе двигателей с различным диапазоном характеристик. В частности, хоть «3M3-406» и не производится больше, он послужил основой для создания более мощных и современных инжекторных моторов семейств «3M3-409» и «3M3-405», а также для дизеля «3M3-514» и его модификаций.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
2. Устарелость конструкции с точки зрения пассивной безопасности;
3. Плохая стойкость кузова к коррозии;
4. Отсутствие функций комфорта.

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
2. Электронную педаль дроссельной заслонки;
3. Новую панель приборов, переделанную под требования безопасности;
4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
5. Новые передние фары и задние фонари;
6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

1.1.2. Конструкция двигателя: Газораспределительный механизм.

Распределительные валы — отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности введен отбел кулачков. Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы. Привод распределительных валов (рис.6) — цепной, двухступенчатый. Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17 . Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров.

Рис.6. Привод распределительных валов: 1 – звездочка коленчатого вала; 2 – гидронатяжитель нижний; 3 – рычаг натяжного устройства нижней цепи; 4 – цепь нижняя; 5 –звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – рычаг натяжного устройства верхней цепи; 8 – гидронатяжитель верхний; 9 – цепь верхняя; 10 – установочная метка на звездочке; 11 – установочные штифты; 12 – звездочка распределительного вала впускных клапанов; 13 –успокоитель цепи верхний; 14 – звездочка распределительного вала выпускных клапанов; 15 – верхняя плоскость головки цилиндров; 16 – успокоитель цепи средний; 17 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке.

Клапаны — изготовлены из жаропрочной стали и имеют возможность в процессе работы проворачиваться. Клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ-2108. Привод клапанов (рис.7) от распределительных валов непосредственный через цилиндрические гидротолкатели 7, для которых выполнены направляющие отверстия в головке цилиндров. Применение гидравлических толкателей исключает необходимость регулировки зазоров.

Рис.7. Привод клапанов: 1 — клапан впускной; 2 — головка цилиндров; 3 — тарелка пружины клапана; 4 — колпачок маслоотражательный; 5 — пружина клапана наружная; 6 — вал распределительный выпускных клапанов; 7 — гидротолкатель; 8 — сухарь клапана; 9 — клапан выпускной; 10 — пружина клапана внутренняя; 11 — шайба опорная пружины клапана; 12 — вал распределительный впускных клапанов.

Пружины клапанов — двойные. Пружины и детали их крепления взаимозаменяемы с аналогичными деталями двигателя ВАЗ-2108. Гидротолкатели — выполнены в виде цилиндрического стакана с плунжерной парой и подводом масла от магистрали в головке цилиндров. Вал промежуточный (рис.8) — предназначен для установки на нем звездочек 3 и 4 привода распределительных валов, а также винтовой шестерни 9 привода масляного насоса.

Рис.8. Вал промежуточный: 1 — болт; 2 — пластина стопорная; 3 — звездочка ведущая; 4 — звездочка ведомая; 5 — втулка передняя вала; 6 — вал промежуточный; 7 -труба промежуточного вала; 8 — гайка; 9 — шестерня привода масляного насоса ведущая; 10 — втулка задняя вала; 11 — блок; 12 — фланец промежуточного вала; 13 — штифт; 14 — шестерня привода масляного насоса ведомая.

Описание встречающихся неполадок

Силовые агрегаты ЗМЗ 406 очень даже поддаются ремонтным мероприятиям, многие узлы и детали успешно восстанавливаются. Наиболее часто производятся следующие операции:

• шлифовка коленчатого вала;
• растачивание блока цилиндров.

Благодаря тому, что головка блока цилиндров изготовлена из литого чугуна, данная деталь не страдает от некачественных сортов охлаждающих жидкостей. Основная потребность в высоком качестве лежит только на моторном масле. Внутренний отдел инжекторного силового агрегата 406 очень чувствителен к неверному подбору марки смазочного вещества, а также требует регулярно в указанные сроки проводить полную замену машинного масла.

Неисправности регулятора давления топлива

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Конструкция

Итак, двигатель 406 — это 16-клапанный, четырехцилиндровый, рядный бензиновый двигатель. Он был оборудован электронной системой управления впрыском. Как уже говорилось выше, их устанавливали на автомобили ГАЗ 3110 и 3302.

Данный двигатель имеет особенности конструкции. Это расположенные вверху в ГБЦ распределительные валы. Каждый цилиндр имел по 4 клапана. Инженеры значительно повысили степень сжатия. Теперь она составляла 9,3. Этого удалось достичь благодаря замене камеры сгорания со свечами зажигания, расположенными по центру, а также применением новой системы впрыска. Еще в новом моторе заменили привычную карбюраторную систему питания.

Так, удалось значительно повысить мощность и крутящий момент данного агрегата. При этом снизился расход топлива, а также уменьшилась токсичность выхлопа. Однако среди автолюбителей и в статьях, которые публиковались в авторитетных автомобильных журналах, ходили слухи и проскакивала информация о том, что мощность автомобиля «Волга 406» (двигатель ЗМЗ устанавливался и на нее) была искусственно завышена.

Плюсы и минусы

Отрицательной особенностью силового привода ЗМЗ 406 является низкое качество литья и неудачные технические решения:

• высокий расход масла вследствие недоработанной конструкции колец;
• низкий ресурс ГРМ привода из-за натяжителя, разборной блок-звезды и громоздкой конструкции в целом.

Расход топлива высокий, но это характерно для большинства моторов грузовиков.

Зато снижены вибрации, головка блока цилиндров не откручивается при эксплуатации, прокладку не нужно постоянно менять, а гайки протягивать. Ремонтопригодность всех узлов высокая, сама конструкция надежная и простая. Пользователь избавлен от необходимости через каждые 20000 пробега регулировать зазоры клапанов.

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Змз 406 высокие обороты холостого хода

На горячую двигатель держит где-то 1100 оборотов, бывает иногда 1500-1700, но это редко, обычно стабильно 1100. На холодную 2000 примерно, что тоже немало, я думаю. Чек не горит. Еще заметил такую штуку: если завести на горячую, то первые несколько секунд ХХ нормальный (700-800), но при этом двигатель жутко детонирует, и, видимо, что бы не заглохнуть, повышает обороты до 1100 (датчик детонации, видимо, срабатывает. В чем может быть проблема?

Комментарии 32

Бьюсь с этой проблемой вторую зиму. Заменил все шланги, в том числе и на ВУТ, впускной коллектор на новых прокладках, новые кольца на форсунках, мыл прозванивал и менял РХХ, менял ДПДЗ, ДТОЖ, ДТВ, мыл дроссель, ставил разные ДМРВ, проверял ВВ провода, давление топлива, менял мозги. Все бесполезно. ХХ 1300-1400 об мин. Стоит снять клемму с АКБ, или колодку с мозгов, на какое то время и все приходит в норму, 850-950 об мин. Можно весь день ездить все хорошо, но сутра опять все тоже самое. Как будто постоянно прогревается. Летом все хорошо, вообще не беспокоит, но как холодает так начинаются танцы с бубном. Всю бошку сломал, не знаю что еще сделать.

К сожалению колечки на форсах служат всего одно лето, после дубеют и в холода начинают пропускать. Я пробовал ставить по два колечка на форсунку — один хрен одно лето и резина как пластик.

Если бы лето! Вот только что заменил. Старые кстати вполне хорошие были, мягкие. Видимо не в них дело

К сожалению колечки на форсах служат всего одно лето, после дубеют и в холода начинают пропускать. Я пробовал ставить по два колечка на форсунку — один хрен одно лето и резина как пластик.
