Как правильно установить метки грм змз 406?

Неисправности и их устранение

Как и любое техническое изделие, мотор «Газель-Бизнес» подвержен поломкам. Иногда он нуждается в ремонте по разным причинам. Наиболее часто возникают такие проблемы:

Мотор не запускается. Скорее всего, к форсункам нет подачи топлива. Необходимо использовать соответствующее горючее, промыть и прочистить топливозаборник.
Нарушена герметичность трубопровода между баком и электронасосом. Следует проверить места соединения и восстановить герметичность.
Возникают неполадки в электронике управления. Нужно произвести замену неисправных деталей узла.
Слабый набор мощности свидетельствует о проблемах в электронной системе управления. После тестирования необходимо заменить негодный элемент.
Происходит засор фильтра тонкой очистки. В этом случае требуется замена фильтрующего элемента.
Появление воздуха в топливном блоке. Нужно проверить и обеспечить герметичность системы.
При обнаружении неполадок в топливном насосе следует заменить неисправные форсунки.

Фланец промежуточного вала из бронзы для змз -406, -405, -409.

Тема статьи – фланец промежуточного вала, он же – шайба осевой фиксации промвала. Для начала, чтобы понять, зачем вообще так глобально лезть в газораспределительный механизм (грм), я рекомендую ознакомиться со статьёй про бронзовые полукольца распредвалов. Вернемся к промежуточному валу. Его функция достаточно понятна – привод масляного насоса. На старых валах в торце имелось отверстие, для смазки. На новых, встречал изделия, где его нет. В итоге имеем, так называемое, «сухое трение»

А при этом случае очень важно подобрать материалы для пары трения

Фланец промежуточного вала, завод

Каталожный номер детали 406.1006262. Материал – сталь. Заводская конструкция по задумке, особых нареканий не вызывает. Фланец должен быть подкален и отшлифован. «Но в действительности — все не так, как на самом деле )))». Данный фланец «не всегда» закален и «не всегда» отшлифован

И еще одно важное обстоятельство, о чем я поведал выше. Это отсутствие смазки в данной паре трения

А если быть еще более точным, в тройке трения: промежуточный вал – фланец – блок-шестерня. Попадать маслу в данный узел просто неоткуда. Напомню одну вещь из теории механики. Коэффициент трения сталь-сталь, при наличии смазки, и ее отсутствии, отличается в пять-шесть раз. И если мы уже всерьез взялись за доработку механизма грм, то следует или сделать напыление, или поменять стальное упорное кольцо промежуточного вала, на бронзовое.

Фланец промежуточного вала, конструкция Медведева (Родос-М)

Как было сказано выше, второе название данной запчасти – шайба осевой фиксации промвала. Конструкция, принадлежащая его перу, по форме, не совсем шайба. А скорее, вспомнив любимый мультик про капитана Врунгеля – совсем не шайба. На самом деле, форма не важна, это немножко для юмора. Что по моему скромному мнению здесь не так по конструкции. Те же самые вопросы, которые относились и к полукольцам распредвалов.

Покрытие тефлоном с одной стороны.
Изготовление вырубкой, как следствие деформация запчасти.
Ценообразование. И себестоимость детали (и как следствие конечная цена), оказались достаточно большими. Прежде всего, по причине технологии изготовления.

Фланец промежуточного вала, «Французский вариант»

Фланец моей конструкции сделан из той же бронзы, из которой сделаны полукольца распредвалов. Как и в случае с полукольцами ни марку материала, ни технологический цикл раскрывать не буду. В сравнении с заводской конструкцией, чуть изменен внутренний диаметр. Когда конструировал деталь, первично допустил одну ошибку. Когда менял грм на очень многих двигателях, замечал что, узел имеет осевое перемещение более 1мм. И я хотел это исправить фланцем «ремонтной толщины». Совершенно забыв о «хвосте» промвала, где сидят шестерни привода масляного насоса. Спасибо Родосу-М, за то, что не дал сделать лишнюю работу. Если поставить фланец промвала более толстый, шестерни выдут из расчетного зацепления и будут быстро выходить из строя.

Результат. Что мы получаем в итоге кроме снижения трения? Данным фланцем перекрывается сквозное отверстие под кольцевым вкладышем передней опоры промежуточного вала. Вследствие уменьшения утечек из системы смазки двигателя происходит увеличение давления в верхней части двигателя на 0,25…0,30 кГс/см2. А вот это уже можно «потрогать ручками», то есть манометром. Максимальное увеличение давления, которое было зафиксировано, около 1 кг. За такие результаты и гидрокомпенсаторы и распредвалы с бугелями, скажут «БОЛЬШОЕ СПАСИБО».

Установка

Данный фланец я делаю по толщине на 0,05 мм толще, нежели по заводскому чертежу. При установке надо добиться, чтобы затянутая болтиками, промежуточная блок-шестерня вращалась от руки. Если есть осевое перемещение то, скорее всего, улыбается замена промежуточного вала, из-за его износа или брака. Если есть закус – это просто замечательно. Чуть приотпускаем болтики, делаем несколько оборотов и видим на фланце места, которые надо подработать. На бронзе это прекрасно видно. «Чуточку» сняли шлифовальным диском и прикинули еще раз. Времени занимает не более 20 минут. Наносим на фланец хороший герметик и прижимаем болтиками.

Данными фланцами планируется комплектация наборов грм «платиновая серия», которую изготавливает Медведев И.А. (Родос-М).

Данная статья рецензирована и дополнена И.А.Медведевым (Родос-М).

ЗМЗ-406.Замена распределительных валов

Схема установки и клеймения крышек распределительных валов

I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.

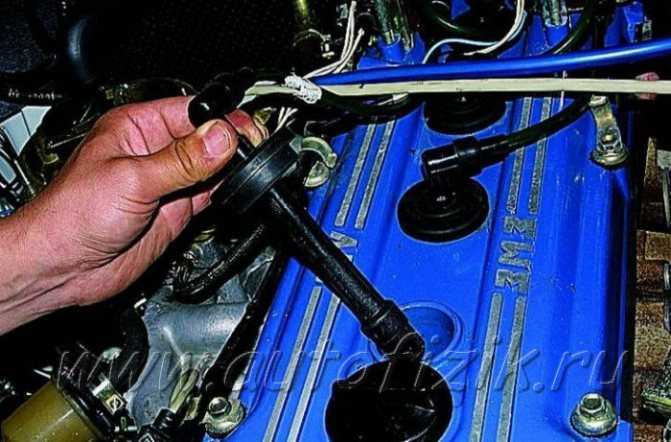

Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.

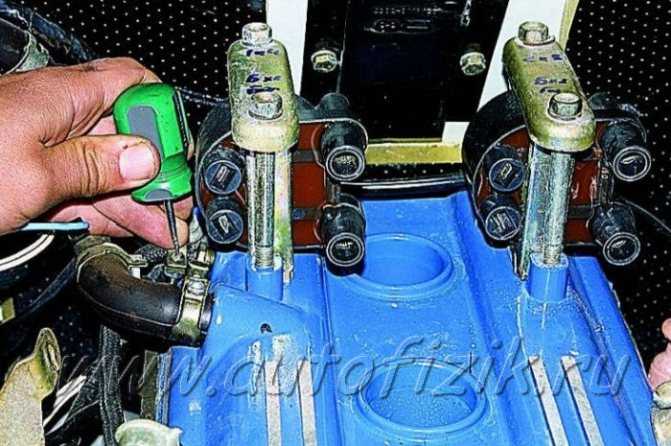

Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…

…и снимаем провода с двигателя.

Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.

Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

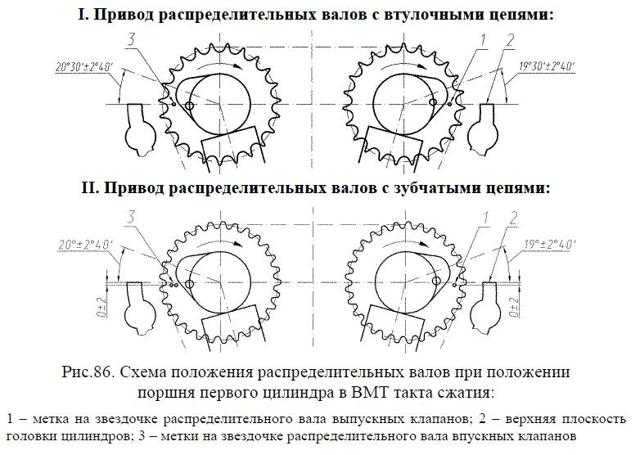

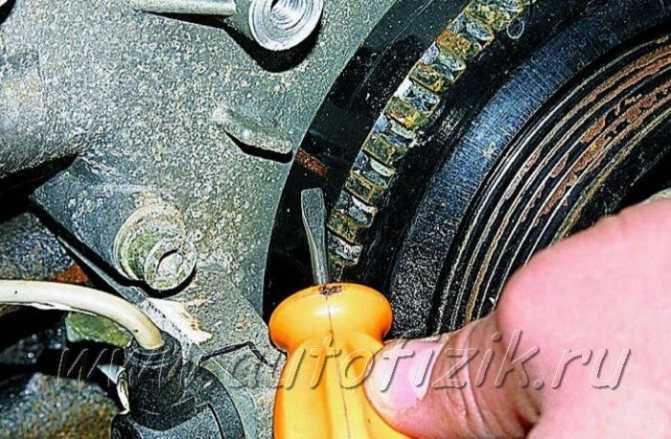

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…

…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.

ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)

Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).

Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).

Снимаем переднюю крышку головки блока цилиндров.

. и уплотнительную прокладку.

Шестигранным ключом «на 6» отворачиваем два винта…

…и снимаем верхний успокоитель верхней цепи.

Тем же ключом отворачиваем два винта крепления среднего успокоителя.

Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

Снимаем средний успокоитель.

Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.

Снимаем звездочку с вала выпускных клапанов.

Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.

Снимаем эксцентрик привода топливного насоса…

…и звездочку вала впускных клапанов.

Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.

Снимаем переднюю крышку…

…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.

Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.

Окончательно отворачиваем болты и снимаем крышки.

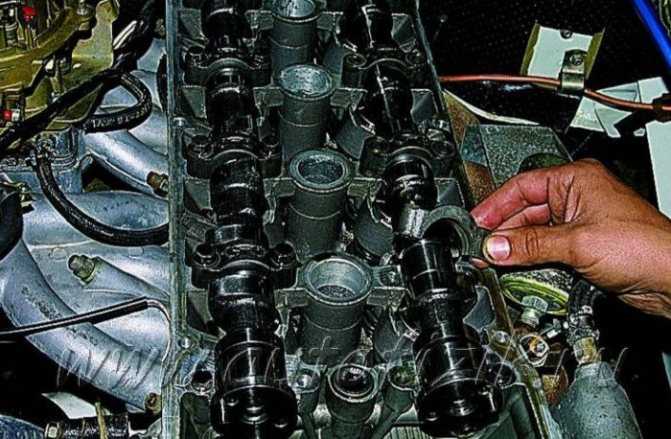

Снимаем распределительный вал.

Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.

Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).

Распределительные валы впускных и выпускных валов взаимозаменяемые, но.

ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней. Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней

Каждую крышку устанавливаем на свое место, согласно порядковому номеру, выбитому на ней.

Крышки ориентируем так, чтобы выбитая на них цифра была обращена к наружной стороне головки.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

Ключ на 10.
Тонкая плоская отвертка.
Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат
Под капотом откручиваем защитный кожух ГРМ.
Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.

Устанавливаем метки на распредвале и блоке
На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока .

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком
Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся
. Подробнее . Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана

.
Погнутые клапана

(загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
Вследствие действий выше, головка блока цилиндров может деформироваться

, выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
Прогорание поршневого механизма

, также становится последствием неправильного расположения меток газораспределительного механизма.
Масляный

, а также плохой зажигательный момент топливной смеси.
Другие последствия.

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

Ввод смеси горючего в камеру сгорания.
Сжатие смеси.
Ход поршня сверху вниз.
Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.
Риски на звездочках распределительных валов не должны смотреть друг на друга.
Риски звездочек располагают на уровне верхней кромки ГБЦ.
После того как эти метки выставлены, коленвал крутить не нужно.
Демонтируют натяжитель верхнего ремня.
Откручивают два крепежа и снимают успокоитель.
Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
Откручивают болт крепежа звездочки, а потом ее снимают.
То же самое делают со звездочкой впускных валов.
Демонтируют крышку распедвала.

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент

Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем

На нем могут образовываться трещины от усталости металла или некачественного материала из которого он изготовлен. Коленвалы бывают двух видов: чугунные и стальные. Чугунные коленчатые валы разрушают от перегрева двигателя в два раза чаще, чем стальные.

Установка зажигания 406 двигателя

Теперь поговорим о том, как установить метки зажигания на двигателе Газели. Процедура будет выглядеть так:

Демонтировать крышку.
Извлечь вкладыши из пластмассы. Они нужны для ограничения движения по оси распредвалов.
Ослабить крепежи крышек каждого вала в отдельности.
Когда пружины распределительных валов не будут поджимать вал, то следует открутить болты до конца.
Демонтировать крышки и удалить сами валы.
Штифты рекомендуется перепрессовать.
Затем устанавливают каждую крышку по отдельности.
На крышках выбиты цифры. Располагать выбитые числа нужно так, чтобы они были повернуты к наружной стороне головки.
Затянуть болты крепления крышек с силой от 19 до 23 Нм. Работу проводить только динамометрическим ключом.
Повернуть коленвал в такое положение, чтобы штифты располагались напротив кромки ГБЦ.
Далее необходимо выставить нижний успокоитель.
Монтировать вторую звездочку.
Если метки на шкиве коленвала и звездочках не совпадают, то заново разбирают конструкцию и собирают ГРМ по-новому с правильно выставленными звездочками.

Причины, из-за которых валы не выставляются по меткам

Бывает так, что коленвал выставлен по метке, а распредвалы никак не хотят становиться как надо.

На это может быть несколько причин:

Распредвалы работают не на 1-й, а на 4-й цилиндр. Решается просто нужно сделать полный оборот коленвала, на 360. После этого можно выставлять метки на распредвалах
Цепь ГРМ растянулась. Решается проблема заменой цепи и шестерен, потому что у них наверняка тоже есть выработка.
Провернулся демпфер на валу. К сожалению, и такое бывает. В этом случае приходится действовать по старинке: выкручивать свечу с первого блока цилиндров и выставлять поршень в крайнее верхнее положение. Это и будет соответствовать совпадению меток на коленвале.

В целом, выставление зажигания на змз четыреста шесть не такая уж заумная процедура. Если один раз сделать самостоятельно, то в последующем эта работа будет казаться не сложнее, чем поменять масло в двигателе.

Процедура подмены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 ( )

Мечта наших отцов и дедов Волга. Не так давно нас посетил мой старенькый друг на собственной любимице ГАЗ 31105. Показавшейся сторонний шум со стороны привода ГРМ, также увеличенный расход и нехорошая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель четыреста шесть замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый девятьсот девяносто девять фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: Если у Волге не течет масло, значит его нет. Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный это его официальное название. В него обязательно должны входить следующие ингредиенты:

Два натяжителя цепи.
Два гидронатяжителя цепи.
Две цепи привода, малая и большая. Для ЗМЗ-406 семьдесят и девяносто звеньев, для ЗМЗ-405 семьдесят два и девяносто два звена.
Три успокоителя цепи.
Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Обслуживание и профилактика

Принцип работы инжекторного двигателя основан на контроле подачи топлива при помощи электроники. Благодаря этому профилактическое обслуживание мотору требуется примерно каждые 12 тысяч километров пробега (по рекомендации производителя). При этом производится замена масла и фильтра.

Если «Газель-405» (двигатель-инжектор) работает в интенсивном режиме, рекомендуется обслуживать мотор каждые 8-10 тысяч километров пробега, так как при больших нагрузках масло быстрее меняет химический состав и теряет свои свойства.

Регулировку клапанов с установкой соответствующих шайб рекомендуется производить через каждые 15 тысяч. Кроме того, необходимо проверять газораспределительный механизм, поскольку обрыв ремня может привести к деформации клапанов, что чревато дорогостоящим ремонтом или даже заменой головки блока цилиндров.

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

1. Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

2. Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

3. Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке. При этом…

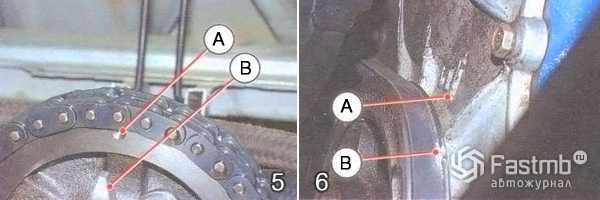

4. …метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

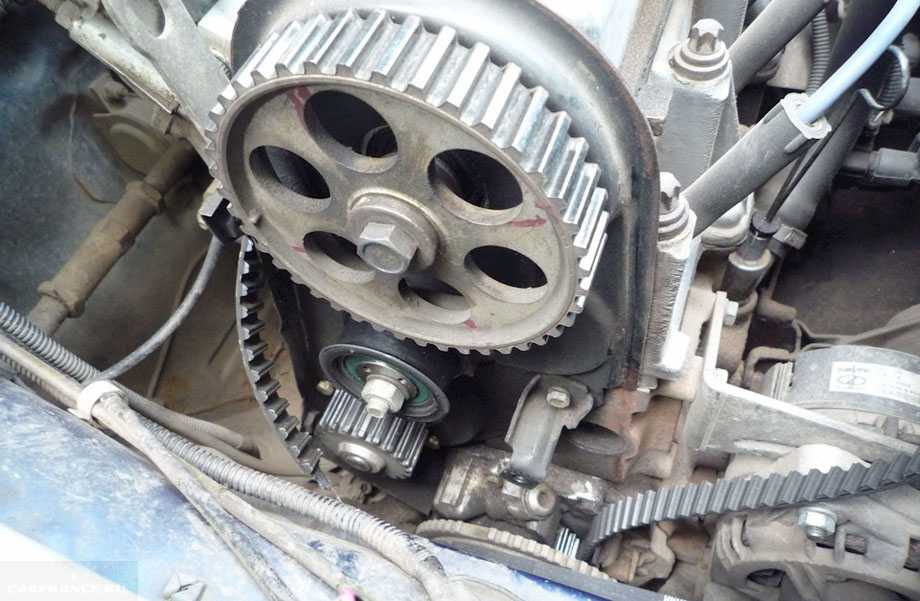

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

Штангенциркуль.
Отвёртка

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Операции по установке первого цилиндра Лада Ларгус в ВМТ

Для установки поршня 1-го цилиндра двигателя К7М в положение ВМТ такта сжатия выполните следующее. 1. Снимите правое переднее колесо. Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.3. Снимите ремень привода вспомогательных агрегатов (см. « »). 4. Снимите правую опору подвески силового агрегата (см. « «). 5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива…

8. …до момента совмещения метки на зубчатом шкиве распределительного вала с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia». Помимо меток на шкиве, на ремне привода газораспределительного вала краской нанесена риска А, которая при установке фаз газораспределения также должна быть совмещена с меткой на шкиве.

9. Выверните болт крепления шкива привода вспомогательных агрегатов…

10 … и снимите шкив

11. Проверьте совпадение меток на зубчатом шкиве коленчатого вала и на блоке цилиндров. Если метки не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Для установки поршня 1-го цилиндра двигателя К4М в положение ВМТ такта сжатия выполните следующее.

Вам потребуются: торцовые головки «на 15», «на 18»,ТОRХ 14, ключ«на 13», отвертка с плоским лезвием…

фиксатор коленчатого вала

и фиксатор распределительных валов.

Рис. 1 Фиксатор коленчатого вала Лада Ларгус

Рис. 2 Фиксатор распределительных валов

При отсутствии специальных фиксаторов можно изготовить их по эскизам, приведенным на рис. 1 и 2.

1. Снимите правое переднее колесо. 2. Снимите верхнюю часть правого брызговика двигателя 3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода генератора и помпы»). 4. Снимите правую опору подвески силового агрегата (см. «Замена правой опоры подвески силового агрегата Лада Ларгус»). 5. Выверните три болта А и отверните две гайки Б крепления верхней крышки привода газораспределительного механизма.

6. Снимите верхнюю крышку ремня привода газораспределительного механизма.

7. Вращая коленчатый вал по часовой стрелке за болт крепления шкива…

8. …установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.

9. Выверните головкой ТОRХ Е14 пробку отверстия для установки фиксатора коленчатого вала. Пробка находится на блоке цилиндров спереди по направлению движения автомобиля, в районе 1-го цилиндра.

10. Вверните в отверстие фиксатор коленчатого вала.

11. Доверните коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы, выполните следующие операции.

1. Снимите глушитель шума впуска (см. «Замена фильтрующего элемента воздушного фильтра»).

2. Подденьте отверткой с плоским лезвием заглушки распределительных валов…

3. …и выпрессуйте их из задней части головки блока цилиндров. Заглушки распределительных валов при сборке заменяйте новыми.

4. При правильной установке поршня 1 -го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно оси распределительных валов.

5. Зафиксируйте распределительные валы в этом положении фиксатором распределительных валов. Если пазы заняли неправильное положение и установить фиксатор невозможно, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо переустановить ремень привода газораспределительного механизма.

Статья, в которой вы узнаете, где расположены метки ВМТ на машинах ВАЗ. Фото с описанием и как выровнять их расположение.

2. Модели автомобилей ВАЗ 21083, 2110 и 2111 (универсал) ВМТ имеют на зубчатом шкиве распределительного вала (бугорок) и на задней крышке ремня привода распределительного вала (усик).

4. На зубчатом шкиве коленчатого вала у всех моторах имеется бугорок, а на крышке масляного насоса — небольшой вырез. Эти метки можно увидеть, только если будет демонтирован шкив привода генератора машины.

снятом блоке

6. Также производитель на 2106 модели отметил метками на корпусе двигателя. Длинная чёрточка «А» расположилась на крышке цепи привода распределительного вала и треугольный паз «В» на кромке ручья шкива коленчатого вала.

Обратная сборка

Сперва необходимо правильно установить фазы газораспределения. Для этого прокручиваем коленчатый вал до тех пор, пока первая метка на нем не совпадет со второй на блоке цилиндров. Поршень первого цилиндра должен быть в положении верхней мертвой точки. Далее устанавливаем успокоитель цепи. Болты пока не закручиваем. Смазываем машинным маслом нижнюю цепь и надеваем ее на шестерню ведомую и коленвала. Предпоследнюю устанавливаем так, чтобы штифт вошел в отверстие промежуточного вала. Метка на шестерне должна совпадать с той, что имеется на блоке цилиндров. При этом часть цепи, которая проходит через успокоитель, будет натянута. Закручиваем крепежные болты шестерен промежуточного вала. Под них устанавливают стопорную пластину.

Рекомендуется использовать динамометрический ключ. Усилие затяжки – от 22 до 25 Нм. Когда болт закрутится с нужным моментом, этот ключ начнет прощелкивать – переходим ко второму элементу. Не забываем зафиксировать оба болта стопорной пластиной. Ее края отгибаем при помощи молотка и зубила. Далее нажимаем на рычаг натяжителя и проверяем, совпали ли метки на блоке цилиндров и на шестерне. Закручиваем болты успокоителя и смазываем верхнюю цепь. Надеваем ее на шестерню промежуточного вала. Прокручиваем распредвал по часовой стрелке. Надеваем цепь на вторую шестерню. В ее отверстие должен войти штифт распредвала.

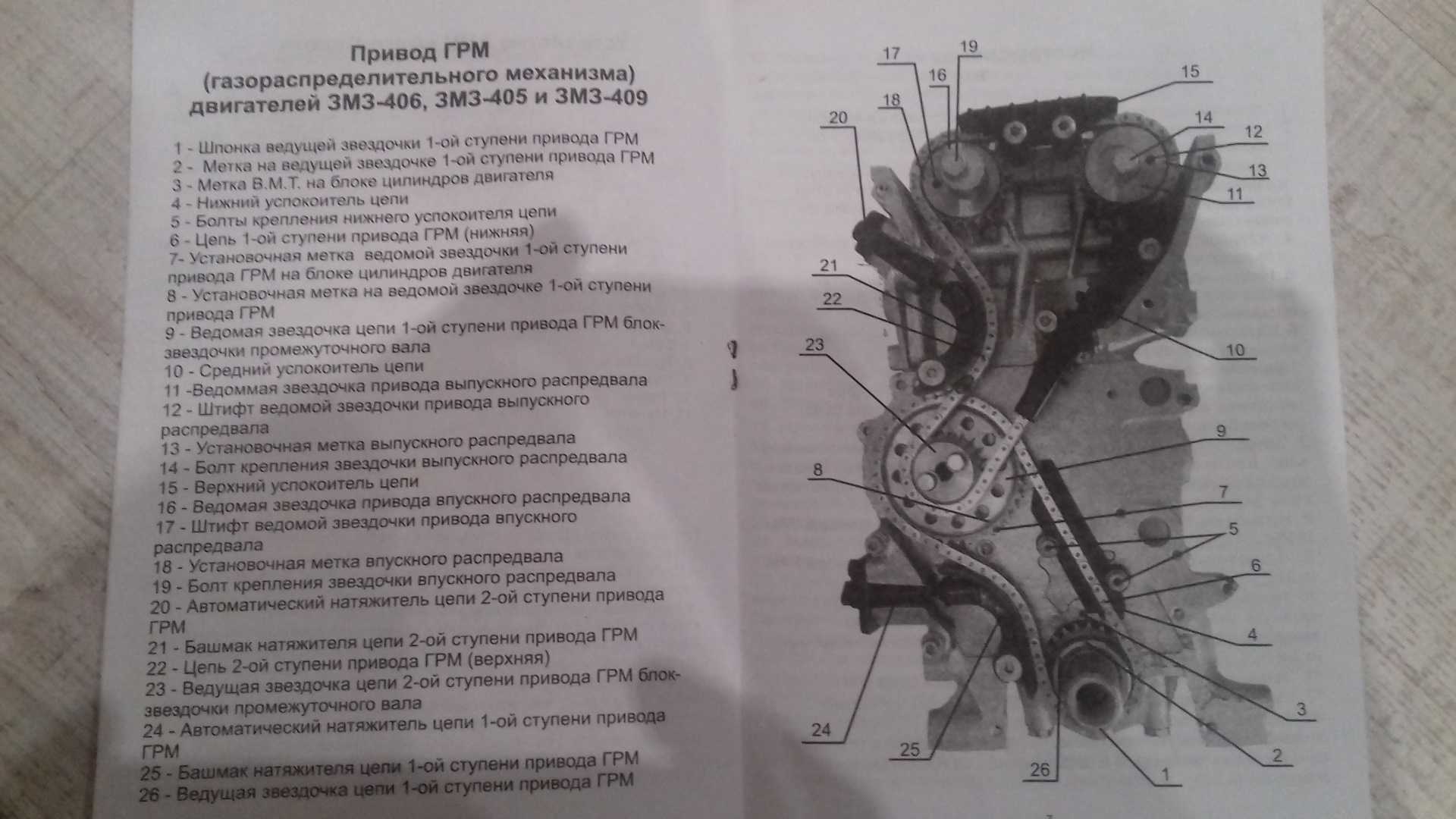

ЗМЗ-406, метки ГРМ — инструкция по установке

Автомобили 19 октября 2017 Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

Впуск топливной смеси в камеру сгорания.
Такт сжатия.
Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

существенное падение мощности мотора;
появление хлопков в коллекторах впуска и выпуска;
снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием

Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием ремня привода распределительных валов, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ такта сжатия по меткам на шкивах распределительных валов (при установке по меткам на маховике или шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра).

После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиве коленчатого вала (если снят шкив привода генератора). Если при этом метка на маховике или шкиве коленчатого вала не совпадает, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ).

Полезные советыПоскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:1) включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения меток на шкивах распределительных валов с меткой на задней крышке ремня привода распределительных валов;

2) включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала.

На двигателе мод. 21126 метки нанесены на зубчатые шкивы распределительных валов (выступы А) и заднюю крышку ремня привода распределительного вала (прорези Б).

Кроме того, метки нанесены на маховик (риска) и шкалу заднего щитка картера сцепления (треугольный вырез). Для наглядности коробка передач снята.

Дополнительно у всех двигателей метки нанесены на зубчатый шкив коленчатого вала (точка) и крышку масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиве привода генератора.

Вам потребуются: накидной ключ «на 17», шестигранный ключ «на 5», ключ TORX T30, отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните отверткой с крестообразным лезвием один винт крепления правого грязезащитного щитка к подкрылку…

3. …ключом TORX T30 два винта его крепления к кузову…

4. …и снимите щиток.

5. Откройте капот и шестигранным ключом «на 5» выверните пять болтов крепления верхней передней крышки ремня привода газораспределительного механизма…
