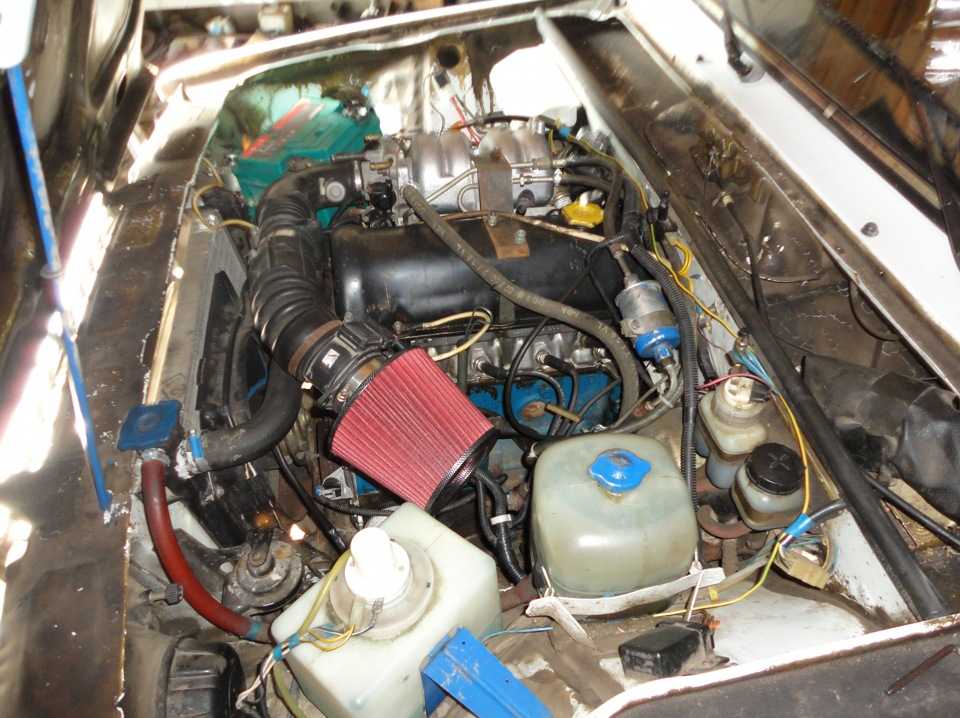

Переделка карбюратора на инжектор ваз 2107

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
Датчик детонации;
Дроссельный патрубок с датчиком положения заслонки;
ДМРВ и ряд других элементов.

Комплект для замены Когда все готово, можно приступать к работе.

Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
Снимите генератор, термостат, шкивы и ремни.
Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
Снимите поддон.
Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
Установите новые топливные магистрали от донора.
Соедините с магистралями ваш новый бензобак.
К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
Обязательно замените водяную помпу, взяв агрегат от донора 2112.
Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
Установите термостат, позаимствованный у ВАЗ 2112.
Соедините патрубки охлаждающей жидкости.
Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
Расставьте по своим новым местам все датчики.
Посадите крышку клапанов на качественный герметик.
Соберите модуль зажигания, провода, свечи и прочие компоненты.
Установите воздушный фильтр.
Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
Проводка соединяется с торпедо и замком.
Залейте новое масло, заправьте автомобиль качественным топливом.
Заведите двигатель и выполните пробный заезд.

Для чего менять карбюраторный двигатель на инжекторный, и нужно ли

Установка ГБО своими руками

В основном все делают это для установки газового оборудования 4-го поколения, а 2-3 поколение газовых установок будет намного лучше работать чем на карбюраторе.

Также положительным моментом является то, что в конструкции впускного коллектора, в любом положении дросселя, работают оба впускных клапана. Существует еще разница и в расходе топлива. Но сам расход в основном зависит от машины, коробки переключения передач, моста и т.д. Да и обязательное использование топлива высоких марок в инжекторном двигателе не даст вам экономии денежных средств. Заводится машина после изменений намного лучше, в любой мороз.

Важно! Для нормальной работы инжектора необходимо проводить промывку системы через каждые 25 тысяч км пробега

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

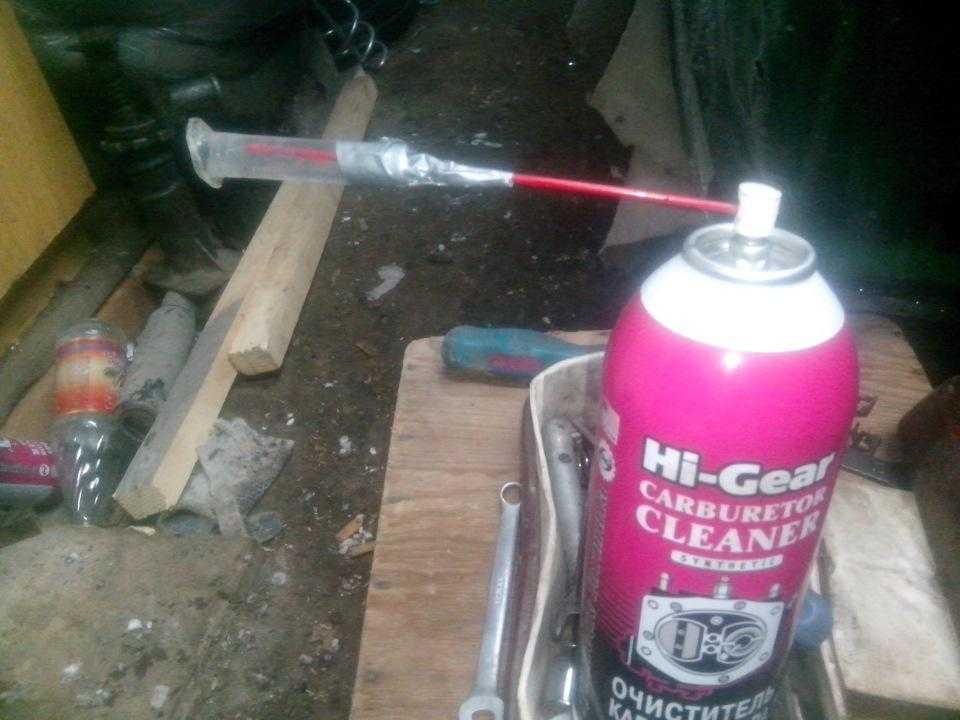

Ручная чистка

Для ручной чистки потребуются:

Баночка с очистителем инжектора;
Набор накидных или рожковых ключей;
Набор отверток;
Шприц 5-7 мл;
Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
Демонтируем фиксатор тросика газа «плоской» отверткой;
Снимаем тросик акселератора и его кронштейн;
Демонтируем топливопроводы и крепления трубок;
Демонтируем шланг ВУТ;
Демонтируем кронштейны топливопроводов и впускной коллектор;
Удаляем болты крепления топливной рампы;
Ослабляем жгут крепежа форсунок;
Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Неисправности инжектора (форсунок) встречаются как на дизельных, так и на бензиновых двигателях. В схеме устройства системы питания инжекторного двигателя форсунка является элементом, который отвечает за впрыск распыленной порции топлива в камеру сгорания под определенным давлением.

Точное дозирование, герметичность и своевременное срабатывание инжекторной форсунки обеспечивают устойчивую и исправную работу двигателя на всех режимах его работы. Если форсунка «льет» (пропускает лишнее топливо в момент, когда его подача не требуется), снижается эффективность распыла горючего (нарушается форма факела) и возникают другие неисправности инжектора, тогда двигатель начинает дымить серым или черным дымом, теряет мощность, расходует много топлива и т.п.

Читайте в этой статье

Чем отличается инжектор от карбюратора

Топливная система в автомобиле предназначена обеспечивать бесперебойную подачу топливной смеси при любых условиях эксплуатации машины, причем, ее двигатель должен одинаково хорошо работать и на холостых оборотах, и на повышенных нагрузках, также при резком ускорении. Чем отличается инжектор от карбюратора? На карбюраторном авто подача топлива (бензина) и смешивание его с воздухом осуществляется с помощью механики, инжекторной ТС управляет электроника.

Карбюраторная система (КС) включает в себя следующие элементы:

бензобак;
механический бензонасос;
топливопроводы (трубки и шланги);
карбюратор;
воздушный фильтр с корпусом;
топливные фильтры.

За счет работы бензонасоса топливо из бака по магистрали, проходя через фильтры, поступает в карбюраторный узел (КУ), где смешивается с воздухом в нужной пропорции, а затем уже попадает в цилиндры и сгорает под давлением. Нередко для предотвращения избытка давления системы такого типа оборудуются обратным клапаном с дополнительной магистралью для слива бензина в бензобак, еще ее называют «обраткой».

Инжектор или система распределенного впрыска (СРВ) в отличие от КС не имеет механического узла смешивания топлива с воздухом, зато в ней более точный контроль и дозирование обеспечивает электронный блок управления (ЭБУ или контроллер). В зависимости от модификации схема СРВ может несколько отличаться, но принцип у всех подобных систем одинаков, в ее состав обычно входит:

бензиновый бак;
топливные фильтры;
электробензонасос (погружной или выносной);
магистраль, состоящая из трубок и шлангов;
форсунки (одна на каждый цилиндр);
дроссельный узел;
топливная рампа;
обратный клапан;
ЭБУ;
электропроводка;
воздушный фильтр с корпусом;
регулятор холостого хода (или РХХ);
различные датчики – расхода воздуха (расходомер, ДМРВ), температуры (ДТОЖ), окружающего воздуха (ДТОВ), детонации (ДД), положения заслонки дросселя (ДПДЗ), распределительного (ДПРВ) и коленчатого (ДПКВ) валов.

Также СРВ нередко дополняется абсорбером, электромагнитным клапаном (ЭМГ) холостого хода, лямбда-зондами (кислородными датчиками). Со временем в инжекторах схема лишь усложняется, она «обрастает» все большим количеством датчиков и систем контроля. Разобравшись, в чем разница между этими двумя топливными системами, теперь рассмотрим, как можно установить на автомобиль ТС другого типа.

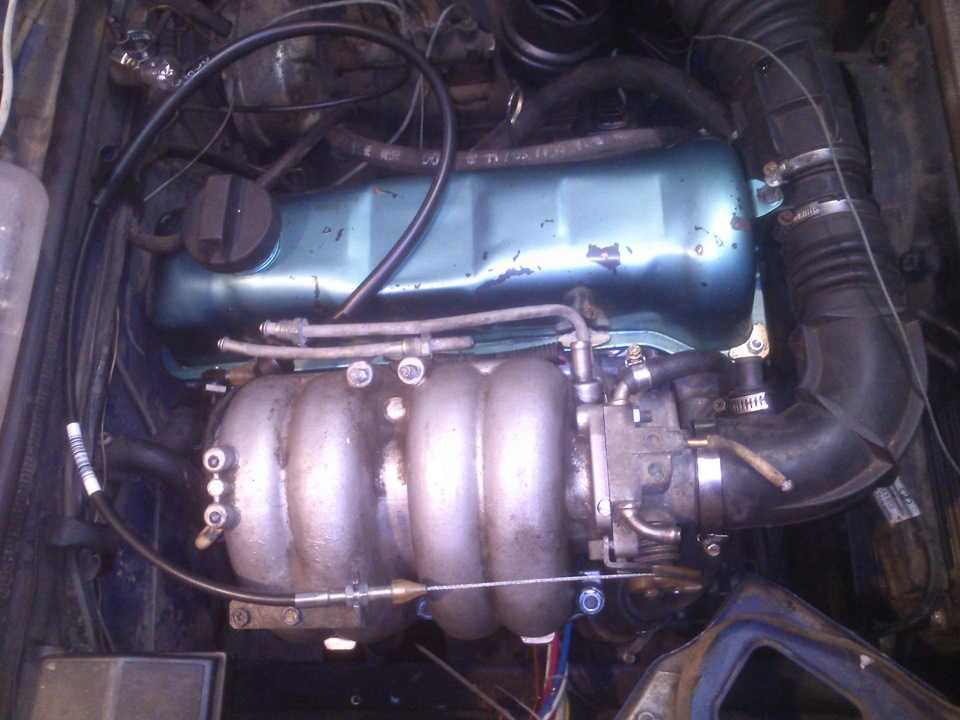

Как установить инжектор на ВАЗ 2106

Установка инжектора на ВАЗ сопровождается в первую очередь приобретением необходимых деталей. В продаже есть специальные комплекты для ВАЗ 2106. Просто покупаете и устанавливаете. Описание процесса установки обычно идёт в комплекте. Такая установка является самым простым вариантом для ВАЗ 2106. Однако, покупать весь комплект будет довольно дорого. При этом, конечно же, не придётся ломать голову над тем, что, как и куда поставить.

Другой вариант-это приобретать все детали по отдельности.

Подготовка

Установка инжектора проводится после подготовки ВАЗ 2106:

Снятие карбюратора;
Убираем провода карбюратора;
Катушку зажигания;
Коммутатор (если есть);
Сливаем охлаждающую жидкость;
Отсоединяем впускной и выпускной коллектор;
Меняем принудительный обдув радиатора на электрический;
Меняем бензобак на другой с электробензонасосом;
Снимаем трамблёр и бензонасос;
Устанавливаем заглушки на их место.

https://youtube.com/watch?v=uwAFncDjvx4

Перед тем как купить всё оборудование, нужно определиться с тем, какой контроллер будет установлен на автомобиль. В зависимости от этого приобретаем всё остальное.

Установка оборудования

Установка датчика положения коленвала (ДПКВ) требует замены крышки двигателя ВАЗ 2106 на новую с отливом. Для этого сначала нужно будет снять шкив коленвала. Когда устанавливается новая крышка, то все уплотнительные детали меняются.Головку двигателя нужно будет растачивать или заменить на новую от инжекторной Нивы, т. к. у карбюраторной впускные окна меньше, чем у инжекторной. К тому же нужно будет предусмотреть крепление ресивера.

Далее, закрепляем ресивер, рампу с форсунками, выпускной коллектор. Не забываем о прокладках между соединениями. К ресиверу прикручиваем дроссельный узел.Также нужно поставить модуль зажигания и датчик детонации (ДД). На некоторых моделях двигателя установка последнего может быть затруднена, потому что его нужно расположить как можно ближе к цилиндрам.

Датчик скорости располагается между КПП и входом троса спидометра. Трубку для обратного слива топлива удобнее всего будет протянуть по днищу автомобиля ВАЗ 2106.

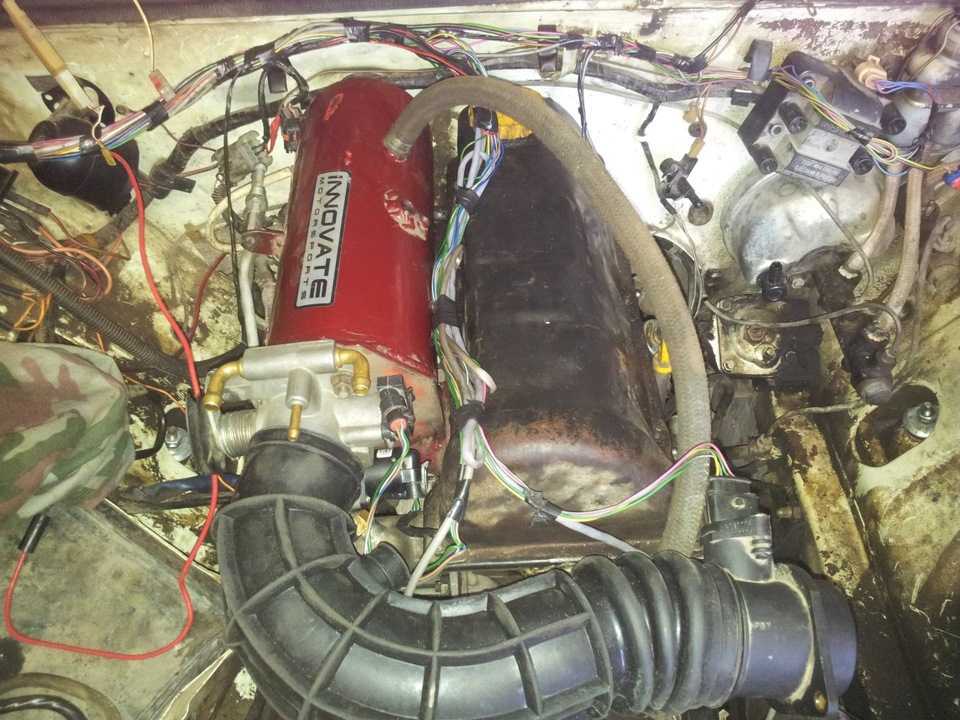

Установка инжектора на карбюраторный автомобиль ВАЗ-2109

Переход на топливную систему другого типа для автомобилей ВАЗ семейства 2109 проще хотя бы тем, что не нужно менять головку блока, мастерить заглушку на привод трамблера и тому подобное. Набор деталей для замены здесь приблизительно такой же, какой в целом требуется для перехода с карбюратора на инжектор, на примере ВАЗ-21099 вкратце рассмотрим, каким образом выполняется тюнинг подобного рода:

производим частичную разборку: снимаем корпус воздушного фильтра, коллектор в сборе с карбюратором, прерыватель-распределитель с проводами, корпус системы охлаждения сзади ГБЦ;
демонтируем шкивы коленвала и генератора, последний из них необходимо менять, так как теперь вместо клиновидного будет устанавливаться многоручейковый приводной ремень, также придется поменять и маслонасос (он должен быть со специальным кронштейном для датчика к/в);
если датчик фаз устанавливать не будем, то распределительный вал можно не менять, соответственно, не снимаем и клапанную крышку;
удаляем трос подсоса, он больше не понадобится, а тросик газа придется заменить на другой трос, подходящий для инжекторной системы;
выпускной коллектор можно не менять, а вот приемную трубу глушителя («штаны») лучше взять от инжектора, разумеется, ресивер (впускной коллектор) здесь тоже будет другой;
для замены масляного насоса придется снимать шестерню коленвала, также ремень ГРМ, поддон двигателя;
если ставим выносной (подвесной) бензонасос, бензобак менять не придется, только следует выбрать место, где лучше закрепить насос (обычно на днище авто, в моторном отсеке его размещать не следует).

Подготовив все для замены инжектора, а также заменив масляный насос (стандартная операция), приступаем к сборке. Лучше начинать с проводки, «косу» можно протянуть, убрав заглушку на панели в моторном отсеке.

Затем продолжаем:

устанавливаем заводскую заглушку сзади ГБЦ вместо трамблера, используем другой корпус охлаждающей системы под термостат (с отводом под температурный датчик), соединяем водяные патрубки;
монтируем приемную трубу, выпускной и впускной коллекторы, устанавливаем по меткам шестерни, возвращаем на место ремень ГРМ;
присоединяем ресивер с форсунками и топливной рампой, воздушную гофру;
на кронштейне ресивера крепим тросик газа, соединяем конец троса с дроссельной заслонкой;
закрепив бензонасос на кузове, соединив все шланги и врезав в магистраль топливный фильтр, монтируем корпус воздушного фильтра и ДМРВ, подсоединяем фишки проводов к форсункам;
также в салоне авто нужно будет установить ЭБУ, соединить его с разъемом «косы», а под капотом поместить модуль зажигания (его стандартное расположение – внизу, в районе картера КПП, но лучше закрепить где-то выше);

Проверив, все ли соединено, производим контрольный запуск двигателя, и если все в порядке, возвращаем на место кожух ремня ГРМ.

стеклоподъемников ВАЗ 2107 инжектор

Модификация ВАЗ автомобиля 2107 во многом влияла на установку четырех из одного двигателей: 2104, 2103 (1, 5 л), а также 21067, 2106 (1, 6 л). Автомобильный двигатель для ВАЗ это — 2107 четырехцилиндровый, четырехтактный, бензиновый, восьмиклапанный котором, в мотор распределительный вал находится в верхней Двигательные. части установки 2106 и 2103 — карбюраторные, а 2104 и 21067 — оснащены распределенным впрыском топлива. для Прототипом создания мотора 2104 являлась 2103 комплектация, вследствие чего, блок цилиндров, газораспределительной привод системы, шатунно-поршневая группа и компонент неотъемлемый — коленчатый вал — имеют однотипные конструкцию и размеры. Мотор 21067 – это модификация Поскольку. 2106 21067 и 2104 имеют различные цилиндров диаметры, соответственно, и поршни с кольцами не идентичные. В то же элементы, время привода газораспределительного механизма одинаковые с валами коленчатыми. Благодаря распределенному впрыску топлива, дополнен который системой улавливания паров, а также нейтрализатором каталитическим, можно несколько снизить расход Запуск. топлива «сердца» авто также несколько холодное в облегчается время года. Механизм зажигания систему в включен управления. На автомобиле ВАЗ 2107 распределителя функции зажигания «полностью закреплены» за электронным управления блоком.

Признаки неисправности форсунок

Наиболее частыми признаками нарушения функциональности элементов впрыска топлива являются:

Нестабильная работа мотора в режиме холостого хода.
Увеличение потребления горючего.
Черный дым из выхлопной трубы.
Потеря мощности.
Детонация в глушителе.

При поломках форсунок часто возникают сложности с запуском движка. Проблема может проявляться как на горячем двигателе, так и на холодном силовом агрегате.

Перечисленные технические проблемы могут наблюдаться и при иных поломках двигателя, поэтому прежде чем приступить к диагностическим работам не лишним будет проверить систему зажигания и подачи топлива. Наличие ошибок на приборной панели также позволит существенно упростить поиск причины нестандартной работы двигателя.

Признаки неисправности форсунок ВАЗ 2112 16 клапанов

Владельцы отечественных автомобилей с инжекторным двигателем могут также сталкиваться с необходимостью срочного ремонта автомобиля из-за неисправности системы прямого впрыска топлива в цилиндры. В частности, форсунки инжектора ВАЗ 2112 могут выходить из строя раньше срока, поэтому своевременное выявление неисправности позволит постоянно поддерживать авто в хорошем техническом состоянии. На неисправность форсунок этой модели транспортного средства могут указывать следующие симптомы:

«Плавающие» обороты в режиме холостого хода.
Увеличение расхода топлива.
Двигатель запускается с трудом (особенно в непрогретом состоянии).
Наличие черного дыма из выхлопной трубы.
Нестабильная работа мотора.

Рывки автомобиля при попытке ускориться также являются характерным признаком неисправности форсунок.

Тюнинг карбюратора ВАЗ 2107

Чтобы улучшить эксплуатационные характеристики своего «железного коня», владельцы в большинстве случаев предпринимают попытки тюнинга. Тюнингование «классики» вошло в привычку у многих российских водителей — ведь почти всегда можно улучшить как качество езды, так и внешний вид авто без больших финансовых вложений.

Тюнинг карбюратора ВАЗ 2107 — одна из таких возможностей. Зачастую при доработке карбюратора не требуется тюнинг всего силового агрегата, что можно считать значительной экономией при работе со старым автомобилем.

Тюнинг карбюраторной установки нужен машине по нескольким причинам:

экономия на тюнинге мотора;
сокращение расхода топлива;
увеличение мощности двигателя;
придания автомобилю дополнительной тяги.
На ВАЗ 2107 устанавливаются различные версии карбюраторов ДААЗ отечественного производства

Подготовка к установке

После приобретения всех нужных запчастей можно приступать к модернизации. Для начала необходимо демонтировать ненужное оборудование, в частности:

ослабить и снять ремень генератора;
снять шкив коленвала и крышку привода распредвала;
демонтировать трамблер, бензонасос и коммутатор;
снять карбюратор и воздушный фильтр;
демонтировать старую головку блока цилиндров вместе с коллекторами;
открутить от ГБЦ выпускной коллектор и тройник-распределитель охлаждающей жидкости (расположен спереди от коллекторов по ходу движения авто);
демонтировать тяги привода акселератора, педаль газа и ненужные провода (к датчику ОЖ, ЭКХХ, трамблеру);
снять бензобак (если будет заменен).

Далее следует провести подготовительные мероприятия.

Просверлить дырку на отливе тройника распределителя ОЖ, вкрутить в нее новый датчик температуры тосола и установить тройник на новую ГБЦ.
Закрепить ДПДЗ на положенном ему месте в узле дроссельных заслонок.
Закрыть заглушками отверстия в блоке, оставшиеся после снятия механического топливного насоса и трамблера.
Протянуть обратку до топливного бака, если ее не было.
Прикрепить кронштейн крепления электробензонасоса в багажнике или под днищем и врезать топливный насос в шланг подачи топлива.

Motorhelp.ru диагностика и ремонт двигателя

Типовые параметры работы инжекторных двигателей ВАЗ.

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя? 1. Двигатель остановлен

1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть). Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры. 1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.

Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев. Все изображения кликабельны.

Ваз 2110 8ми клапанный двигатель, блок управления Январь 5.1 Здесь немного подправлен коэффициент коррекции СО в связи с небольшим износом ДМРВ.

Ваз 2107, блок управления Январь 5.1.3

Ваз 2115 8ми клапанный двигатель, блок управления Январь 7.2

Двигатель Ваз 21124, блок управления Январь 7.2

Ваз 2114 8ми клапанный двигатель, блок управления Bosch 7.9.7

Приора, двигатель Ваз 21126 1,6 л., блок управления Bosch 7.9.7

Жигули Ваз 2107, блок управления М73

Двигатель Ваз 21124, блок управления М73

Ваз 2114 8ми клапанный двигатель, блок управления М73

Калина, 8ми клапанный двигатель, блок управления М74

Нива двигатель ВАЗ-21214, блок управления Bosch ME17.9.7

И в заключении напомню, что приведенные выше скриншоты сняты с реальных автомобилей, но к сожалению зафиксированные параметры не являются идеальными. Хотя я и старался фиксировать параметры только с исправных автомобилей.скачать dle 10.6фильмы бесплатно
