Выставление угла опережения
Если с распределителем зажигания ВАЗ 2105 проводились ремонтные работы либо устройство подвергалось замене, после его установки на автомобиль требуется регулировка. Сделать это можно разными способами, которые зависят от условий и имеющегося в распоряжении инструмента. Прежде чем начать процесс регулировки нужно знать, что цилиндры мотора работают в следующем порядке: 1–3-4–2, считая от шкива коленчатого вала.
Контролькой
Для этого способа потребуются следующие инструменты и приспособления:
- контрольная лампа на 12 В с двумя проводками;
- ключ на 13 и 38 для прокручивания коленвала.
Регулировка производится на заглушённом моторе и состоит из таких шагов:
- Демонтируем крышку с распределителя зажигания.
-
Вращаем коленвал до того момента, когда метка на шкиве совпадёт со средней риской на передней части двигателя.
-
Ключом на 13 ослабляем крепление трамблёра.
- Один провод от лампы соединяем с массой, другой — подключаем к цепи низкого напряжения в распределителе.
- Включаем зажигание, повернув ключ в замке, и вращаем устройство вправо-влево, добиваясь индикации лампочки. Когда она загорится, фиксируем трамблёр соответствующим крепежом.
Видео: установка зажигания по контрольной лампочке
По слуху
Наиболее простой и доступный вариант выставления зажигания — на слух. Этот способ особенно незаменим в полевых условиях. Регулировка состоит из следующих действий:
- Запускаем мотор.
- Слегка отворачиваем крепление трамблёра, удерживая устройство от прокручивания рукой.
-
Пробуем повернуть распределитель в одну из сторон.
- Находим такое положение, при котором двигатель работает с максимальными оборотами.
- Немного проворачиваем трамблёр по часовой стрелке.
- Зажимаем крепление механизма.
Видео: установка зажигания «Жигулей» на слух
По искре
Последовательность действий при выставлении угла опережения по искре состоит из таких шагов:
-
Устанавливаем коленвал по меткам, как и в п.2 при регулировке с помощью лампочки, при этом бегунок распределителя должен быть направлен в сторону первого цилиндра. Если он смотрит на четвёртый цилиндр, то нужно провернуть коленвал ещё.
- Из крышки трамблёра вынимаем центральный кабель и располагаем контакт возле массы.
- Ослабляем крепление распределителя, включаем зажигание и проворачиваем механизм до тех пор, пока между ВВ проводом и массой не проскочит искра.
- Двигаем понемногу трамблёр против часовой стрелки и находим положение, при котором искра не будет появляться, после чего закрепляем распределитель.
По стробоскопу
Наиболее точно выставить угол опережения зажигания на «пятёрке» можно при помощи стробоскопа. Техника выполнения регулировки состоит из следующих шагов:
- Слегка отворачиваем крепёж трамблёра.
- Минусовой контакт прибора соединяем с массой, плюс подключаем на низковольтную часть катушки зажигания, а зажим стробоскопа закрепляем на кабель первого цилиндра.
- Заводим двигатель и включаем прибор, наставив его на шкив коленчатого вала. При таких действиях будет заметна метка.
- Проворачиваем трамблёр и добиваемся совпадения метки от стробоскопа и риски на двигателе.
- Контролируем обороты мотора, которые должны составлять 800–900 об/мин.
- Фиксируем регулируемый механизм.
Видео: установка угла опережения по стробоскопу
Исправность каждого из элементов системы зажигания оказывает непосредственное воздействие на функционирования двигателя
Поэтому их проверке периодически следует уделять внимание. Если же в работе мотора возникли сбои, нужно уметь отыскать причину возникшей неисправности и устранить её. Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы
Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы.
Руководство по установке
Как установить БСЗ своими руками на «семерку»? Как правильно выставить и произвести регулировку устройства? Сначала нужно подготовить все, что может потребоваться.
Для выполнения этой задачи потребуется:
- набор ключей;
- саморезы;
- комплект отверток;
- строительная дрель.
Этапы
Установка электронного зажигания должна осуществляться на обесточенной бортовой сети, в противном случае в системе может произойти короткое замыкание.
Так что отключите аккумулятор, а затем выполните следующие действия:
- Отключите от свечей все высоковольтные провода.
- Произведите демонтаж крышки трамблера.
- После этого путем вращения коленчатого вала необходимо выставить бегунок в положение перпендикулярно оси силового агрегата. Также сделайте отметку расположения на средней риске шкалы распределительного элемента, в дальнейшем это позволит без проблем произвести регулировку.
- Гайку фиксации распределителя нужно открутить, после чего устройство демонтируется.
- Производится монтаж бесконтактного регулятора вместо демонтированного распределителя, при этом бегунок и корпус нужно поставить в нужное положение в соответствии с установленными ранее метками.
- Устанавливается крышка устройства.
- Затем нужно осуществить соединение высоковольтных кабелей со свечами.
- Выполнив эти действия, можно произвести замену катушки. В целом эта задача довольно простая, но при ее выполнении следует учитывать положение контактов Б и К. В том случае, если на новой КЗ они другие, то элемент следует провернуть относительно крепежа таким образом, чтобы контакты располагались аналогично той, которая была установлена ранее.
- На завершающем этапе монтажа производится установка коммутатора, наиболее оптимальным вариантом будет поставить его между расширительным баком омывателя и фарой. Фиксация механизма осуществляется с помощью саморезов, причем под один из них следует вывести так называемый нулевой проводок. Что касается радиатора, то его следует прислонить к кузову.
Системы зажигания автомобиля ВАЗ-2101-2107
Контактная система зажигания
Контактная система зажигания состоит из выключателя зажигания, катушки зажигания, прерывателя-распределителя, свечей зажигания, проводов низкого и высокого напряжения.
Распределитель зажигания 30.3706
Распределитель зажигания преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания. Он конструктивно объединен с прерывателем и центробежным и вакуумным регуляторами опережения зажигания.
|
рис. 1 |
Распределитель установлен в передней части блока цилиндров с левой стороны.
Корпус распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик. На верхней части валика выполнен кулачок прерывателя, а также смонтированы центробежный регулятор опережения зажигания и ротор (бегунок). При вращении валика грузики центробежного регулятора расходятся под действием центробежных сил и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении вращения валика. При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя. Угол поворота ограничен величиной паза в опорной пластине ротора.
|
рис. 2 |
Прерыватель состоит из стойки с неподвижным контактом и подвижного контакта с текстолитовым упором, который плоской пружиной прижат к четырехгранному кулачку валика распределителя. При вращении кулачка контакты замыкаются и размыкаются. Кулачок смазывается фетровым фальцем, пропитанным моторным маслом.
При эксплуатации автомобиля необходимо систематически проверять и регулировать зазор между контактами прерывателя.
Пластина, на которой смонтирован механизм прерывателя, установлена на шарикоподшипнике, позволяющем ей поворачиваться вокруг оси валика.
Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания. Разрежение (подведенное по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает механизм прерывателя вместе с подвижной пластиной относительно четырехгранного кулачка, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.
Чтобы уменьшить искрение между контактами прерывателя, параллельно им подключен конденсатор. Он закреплен снаружи на корпусе распределителя.
Сверху корпус распределителя закрыт крышкой с гнездами для проводов высокого напряжения. Изнутри крышки в ее центральный электрод вмонтирован подпружиненный уголек. Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1 – 3 – 4 – 2). Валик распределителя зажигания вращается по часовой стрелке (при виде сверху).
При регулировке опережения зажигания поворот корпуса распределителя по часовой стрелке уменьшает опережение, против часовой стрелки – увеличивает.
Катушка зажигания Б-117А
Катушка зажигания – повышающий трансформатор, преобразует импульсный ток низкого напряжения (12В) в ток высокого напряжения. Обмотки катушки установлены в корпус из тонкой оцинкованной стали. Крышка корпуса из изоляционного материала, имеет два низковольтовых вывода и гнездо для провода высокого напряжения. В корпус катушки залито трансформаторное масло, охлаждающее обмотки.
Катушка зажигания устанавливается в моторном отсеке и крепится на левом брызговике кузова двумя гайками.
Выключатель зажигания
Выключатель зажигания – комбинированный, состоит из замка с противоугонным устройством и контактной части, собранных в одном корпусе. Выключатель установлен с левой стороны рулевой колонки в специальном кронштейне и закреплен двумя винтами.
Свечи зажигания
Свеча воспламеняет рабочую смесь в цилиндре искровым разрядом. Конструкция свечи неразборная.
У исправно работающей свечи цвет юбки изолятора центрального электрода должен быть серым или светло-коричневым.
| рис. 3 |
На автомобиле применяются свечи А17ДВР (А17ДВРМ) или их аналоги.
Горят контакты трамблера ваз 2106
Из личного опыта — когда стояла КСЗ, дерганья были из за неправильно выставленного зазора. Конденсатор никогда не горел. Решение — БК с углом УЗСК, по нему ну ооочень точно можно выставить УЗСК не прибегая ко всяким щупам и т.д. Что еще думаю: скорее всего разбит подшипник трамблера, из за этого имело место большое радиальное смещение бегунка, он ударился об крышку, и она слетела. И второе — скорее всего плохо был прикручен сам бегунок, и если подшипник действительно разлетелся на больших оборотах (если особенно трамблер волосатого года), от вибрации винты раскрутились и прощай бегунок.
Решение на мой взгляд одно — КСЗ в топку, БСЗ под капот. Цена вопроса смешная — пару раз не сходить с друзьями в бар. Сам купил на стипендию, когда еще учился.
ПыСы тема под снос, далее пользуйся поиском. Устное предупреждение =)
Из личного опыта — когда стояла КСЗ, дерганья были из за неправильно выставленного зазора. Конденсатор никогда не горел. Решение — БК с углом УЗСК, по нему ну ооочень точно можно выставить УЗСК не прибегая ко всяким щупам и т.д.
Что еще думаю: скорее всего разбит подшипник трамблера, из за этого имело место большое радиальное смещение бегунка, он ударился об крышку, и она слетела. И второе — скорее всего плохо был прикручен сам бегунок, и если подшипник действительно разлетелся на больших оборотах (если особенно трамблер волосатого года), от вибрации винты раскрутились и прощай бегунок.
Решение на мой взгляд одно — КСЗ в топку, БСЗ под капот. Цена вопроса смешная — пару раз не сходить с друзьями в бар. Сам купил на стипендию, когда еще учился.
ПыСы тема под снос, далее пользуйся поиском. Устное предупреждение =)
Из личного опыта — когда стояла КСЗ, дерганья были из за неправильно выставленного зазора. Конденсатор никогда не горел. Решение — БК с углом УЗСК, по нему ну ооочень точно можно выставить УЗСК не прибегая ко всяким щупам и т.д.
Что еще думаю: скорее всего разбит подшипник трамблера, из за этого имело место большое радиальное смещение бегунка, он ударился об крышку, и она слетела. И второе — скорее всего плохо был прикручен сам бегунок, и если подшипник действительно разлетелся на больших оборотах (если особенно трамблер волосатого года), от вибрации винты раскрутились и прощай бегунок.
Решение на мой взгляд одно — КСЗ в топку, БСЗ под капот. Цена вопроса смешная — пару раз не сходить с друзьями в бар. Сам купил на стипендию, когда еще учился.
ПыСы тема под снос, далее пользуйся поиском. Устное предупреждение =)
Если сможешь,перебери трамблер полностью (по мануалу),смажь маслицом.
Тест. Замена штатного конденсатора трамблера на полипропиленовый. Штатный 0.22 мкф х 400 вольт. Замена на полипропиленовый 0.28 мкф х 1000 вольт. Показатели не падают ос временем, утечек почти нету. Родной конденсатор показывает неимоверные результаты работы. Заниженая в три раза реальная емкость (что еще куда ни шло) и бешаная утечка, в результате чего контакты подгорают. Нихрена не служит, стоит полтора доллара. 10 гривен. 40 рублей.
Системы зажигания автомобиля ВАЗ-2101-2107
Контактная система зажигания
Контактная система зажигания состоит из выключателя зажигания, катушки зажигания, прерывателя-распределителя, свечей зажигания, проводов низкого и высокого напряжения.
Распределитель зажигания 30.3706
Распределитель зажигания преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания. Он конструктивно объединен с прерывателем и центробежным и вакуумным регуляторами опережения зажигания.
|
рис. 1 |
Распределитель установлен в передней части блока цилиндров с левой стороны.
Корпус распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик. На верхней части валика выполнен кулачок прерывателя, а также смонтированы центробежный регулятор опережения зажигания и ротор (бегунок). При вращении валика грузики центробежного регулятора расходятся под действием центробежных сил и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении вращения валика. При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя. Угол поворота ограничен величиной паза в опорной пластине ротора.
|
рис. 2 |
Прерыватель состоит из стойки с неподвижным контактом и подвижного контакта с текстолитовым упором, который плоской пружиной прижат к четырехгранному кулачку валика распределителя. При вращении кулачка контакты замыкаются и размыкаются. Кулачок смазывается фетровым фальцем, пропитанным моторным маслом.
При эксплуатации автомобиля необходимо систематически проверять и регулировать зазор между контактами прерывателя.
Пластина, на которой смонтирован механизм прерывателя, установлена на шарикоподшипнике, позволяющем ей поворачиваться вокруг оси валика.
Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания. Разрежение (подведенное по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает механизм прерывателя вместе с подвижной пластиной относительно четырехгранного кулачка, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.
Чтобы уменьшить искрение между контактами прерывателя, параллельно им подключен конденсатор. Он закреплен снаружи на корпусе распределителя.
Сверху корпус распределителя закрыт крышкой с гнездами для проводов высокого напряжения. Изнутри крышки в ее центральный электрод вмонтирован подпружиненный уголек. Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1 – 3 – 4 – 2). Валик распределителя зажигания вращается по часовой стрелке (при виде сверху).
При регулировке опережения зажигания поворот корпуса распределителя по часовой стрелке уменьшает опережение, против часовой стрелки – увеличивает.
Катушка зажигания Б-117А
Катушка зажигания – повышающий трансформатор, преобразует импульсный ток низкого напряжения (12В) в ток высокого напряжения. Обмотки катушки установлены в корпус из тонкой оцинкованной стали. Крышка корпуса из изоляционного материала, имеет два низковольтовых вывода и гнездо для провода высокого напряжения. В корпус катушки залито трансформаторное масло, охлаждающее обмотки.
Катушка зажигания устанавливается в моторном отсеке и крепится на левом брызговике кузова двумя гайками.
Выключатель зажигания
Выключатель зажигания – комбинированный, состоит из замка с противоугонным устройством и контактной части, собранных в одном корпусе. Выключатель установлен с левой стороны рулевой колонки в специальном кронштейне и закреплен двумя винтами.
Свечи зажигания
Свеча воспламеняет рабочую смесь в цилиндре искровым разрядом. Конструкция свечи неразборная.
У исправно работающей свечи цвет юбки изолятора центрального электрода должен быть серым или светло-коричневым.
| рис. 3 |
На автомобиле применяются свечи А17ДВР (А17ДВРМ) или их аналоги.
Как правильно отрегулировать зажигание на ВАЗ 2105
При появлении признаков неисправностей в системе зажигания необходимо проверить все основные элементы этой системы на работоспособность. Зажигание ВАЗ 2105 включает много важных приборов и деталей и регулировка зажигания ВАЗ 2105 должна начинаться с их проверки.
- Начинать надо всегда со свечей зажигания. Это совет опытных автоэлектриков. Часто, простая чистка или замена этих элементов зажигания приводит к исчезновению серьезных, казалось бы, проблем. Для проверки требуется поочередно выкручивать и доставать их из гнезд. Извлеченную свечу надо прежде всего осмотреть. Имеющийся нагар устранить с помощью мелкой наждачной бумаги, затем проверить зазор в контактах специальным щупом. При сильном прогаре контактов лучше всего такую свечку заменить.
- Следующим этапом проверяются провода высокого напряжения идущие от трамблера к свечкам. Микротрещины на изоляции служат пробою в передаче электрического сигнала. Лучшим решением является периодическая замена этих проводов на новый комплект, желательно, чтобы они были в гибкой изоляции.
- Не следует избегать проверки катушки зажигания. Наилучший способ — это ее проверка на стенде, который имеется в любом серьезном магазине автозапчастей. Можно проверить самому с помощью волтметра.
- Также с помощью этого прибора проверяется конденсатор на распределителе зажигания.
- Обязательно проверяется вакуумник трамблера. Привод должен ходить без заеданий, свободно. Трубка подходящая к нему, должна быть хорошо закреплена с соблюдением герметичности соединения и не иметь на поверхности никаких порезов и повреждений.
- Осматриваются контактная группа трамблера, не должно быть окиси или подгораний. Если подобное наблюдается, надо попросту заменить ее на новую. Кроме того, проверяются зазоры в контактах, они должны быть в пределах 0,35 — 0,45 мм, допускается погрешность в 0,05 мм.
После того как проверены все основные элементы системы, а признаки неисправности сохранились, требуется установка зажигания ВАЗ 2105.
Перед тем как выставить зажигание надо приготовить нужный инструмент:
- специальный ключ для проворачивания коленвала, или ключ на «38»
- плоскую отвертку с мощным жалом
- ключ на «13»
- специальные щупы для замера зазоров
- ключ для выкручивания свечей
- контрольную лампочку с двумя проводами
- пробка для затыкания свечного отверстия.
Потом как выставить зажигание на ВАЗ 2105 можно по первому или четвертому цилиндру, то необходимо вывернуть свечу одного из них.
После извлечения свечи первого цилиндра плотно вставить в свечное отверстие пробку. После этого ключом проворачивать храповик коленвала до момента полного сжатия и перемещения поршня в верхнюю мертвую точку. Пробка должна выскочить.
Затем, проворачивая дальше коленвал совместить метку на его шкиве со средней меткой имеющейся на крышке ГРМ. Эта метка является оптимальной для «классики», двигатель которой работает на 92-м бензине, и соответствует углу опережения 5 градусов.
Ключом на «13» отпустить гайку фиксирующую распределитель. Один провод «контрольки» закрепить на низковольтном входе катушки зажигания, а второй отправить на «массу», можно к корпусу распределителя. Повернуть ключ зажигания на включение.
Поворачивая корпус трамблера по часовой стрелке добиться положения, когда лампочка погаснет. После этого плавно, не торопясь, начать поворачивать корпус влево до загорания лампочки. В этот момент движение прекратить и зафиксировать корпус в этом положении с помощью ключа.
После всех регулировок зажигания необходимо обязательно провести тест-драйв проведенных работ в процессе движения. Разогнавшись до 40 км/час включить четвертую передачу. Если в момент включения не слышно звонкого перестукивания в районе двигателя, значит регулировка проведена успешно. Если же этот звонкий стук отчетливо прослушивается, то нужна новая регулировка зажигания ВАЗ 2105.
Руководство по установке
Как установить БСЗ своими руками на «семерку»? Как правильно выставить и произвести регулировку устройства? Сначала нужно подготовить все, что может потребоваться.
Для выполнения этой задачи потребуется:
- набор ключей;
- саморезы;
- комплект отверток;
- строительная дрель.
Этапы
Установка электронного зажигания должна осуществляться на обесточенной бортовой сети, в противном случае в системе может произойти короткое замыкание.
Так что отключите аккумулятор, а затем выполните следующие действия:
- Отключите от свечей все высоковольтные провода.
- Произведите демонтаж крышки трамблера.
- После этого путем вращения коленчатого вала необходимо выставить бегунок в положение перпендикулярно оси силового агрегата. Также сделайте отметку расположения на средней риске шкалы распределительного элемента, в дальнейшем это позволит без проблем произвести регулировку.
- Гайку фиксации распределителя нужно открутить, после чего устройство демонтируется.
- Производится монтаж бесконтактного регулятора вместо демонтированного распределителя, при этом бегунок и корпус нужно поставить в нужное положение в соответствии с установленными ранее метками.
- Устанавливается крышка устройства.
- Затем нужно осуществить соединение высоковольтных кабелей со свечами.
- Выполнив эти действия, можно произвести замену катушки. В целом эта задача довольно простая, но при ее выполнении следует учитывать положение контактов Б и К. В том случае, если на новой КЗ они другие, то элемент следует провернуть относительно крепежа таким образом, чтобы контакты располагались аналогично той, которая была установлена ранее.
- На завершающем этапе монтажа производится установка коммутатора, наиболее оптимальным вариантом будет поставить его между расширительным баком омывателя и фарой. Фиксация механизма осуществляется с помощью саморезов, причем под один из них следует вывести так называемый нулевой проводок. Что касается радиатора, то его следует прислонить к кузову.
Неисправности устройства
Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.
Рекомендуем: Ваз 2110 не работает сигнал
Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:
- Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.
- Мотор в целом не заводится.
- При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.
- Повышенный расход горючего.
Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании
Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание
Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:
- Износился и перегорел бегунок узла.
- Проблема заключается в самой крышке — на ней могли перегореть контакты.
- Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.
- Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.
- Наличие механических повреждений, в том числе трещин на крышке.
- В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.
Ремонт трамблера
Замена трамблера своими руками
Если понадобилась замена трамблера ВАЗ, учитывайте, что этой процедуре должны будут также подвергнуться все детали, которые пришли за это время в негодность. Для того чтобы выполнить ремонт трамблера, вам потребуются такие детали, как:
- ключи 7 — 2 шт.;
- ключи на 10 и 13;
- отвертки — 2 шт.;
- набор плоских щупов;
- молоток;
- оправки, которые используются для того, чтобы выполнить выпрессовку и запрессовку подшипников;
- пинцет.
У ротора распределителя находятся два закрепленных винта, которые необходимо будет вывернуть. Учитывайте, что прикреплены они непосредственно к опорной пластине регулятора опережения
После этого можно осторожно снять ротор. Все пружины и грузики, которые снимаются при этом с центробежного регулятора, отвечающего за опережение зажигания, необходимо в обязательном порядке пронумеровать
Это необходимо делать для того, чтобы когда будет производиться установка, все мелкие детали в распределитель зажигания ВАЗ 2106 были установлены правильно. Придерживая одной рукой гайку, установка которой произведена на один из подвижных контактов, отверните ту, что расположена по соседству и отвечает за крепления наконечников проводов конденсатора и провода, ведущего туда, где находится распределитель зажигания ВАЗ 2106.
Подготовка к регулировке зажигания
Итак, зажигание можно выставлять по 1 или 4 цилиндру. При этом широко распространена регулировка по первому цилиндру. Зажигание ВАЗ 2106, а точнее момент зажигания ВАЗ 2106 следует выставлять по меткам.
Указанные метки зажигания имеются на крышке ГРМ, их три, одна короче, вторая средняя и третья самая большая по длине. Наиболее короткая метка указывает, что УОЗ (угол опережения зажигания) составляет 10°, средняя 5°, а длинная 0°.
Также верхняя мертвая точка ВМТ обозначается на ободе шкива, на ступице шкива (напротив указанной метки) имеется особый наплыв. Разобравшись с метками, можно переходить к тому, как выставить зажигание ВАЗ 2106 своими руками.
Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
После специальным ключом нужно проворачивать коленчатый вал двигателя до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх). Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.

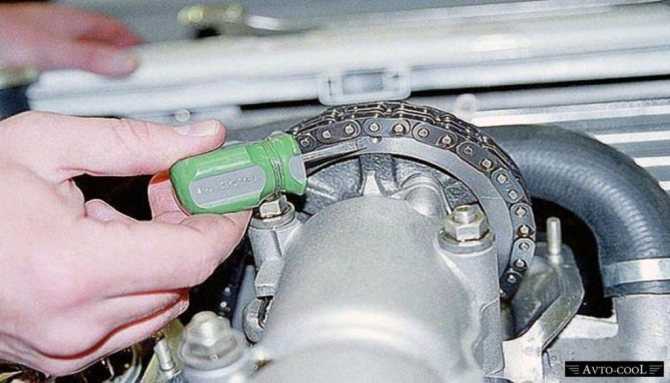

Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать с меткой, которая выполнена на крышке механизма газораспределения
Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92 или АИ-95, нужно ориентироваться по средней метке. Если используется 80-й бензин и ниже, тогда следует совмещать с меткой, которая самая длинная, то есть выставлять угол опережения 0°. Далее нужно отстегнуть защелки, снять крышку распределителя зажигания
Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).
Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.

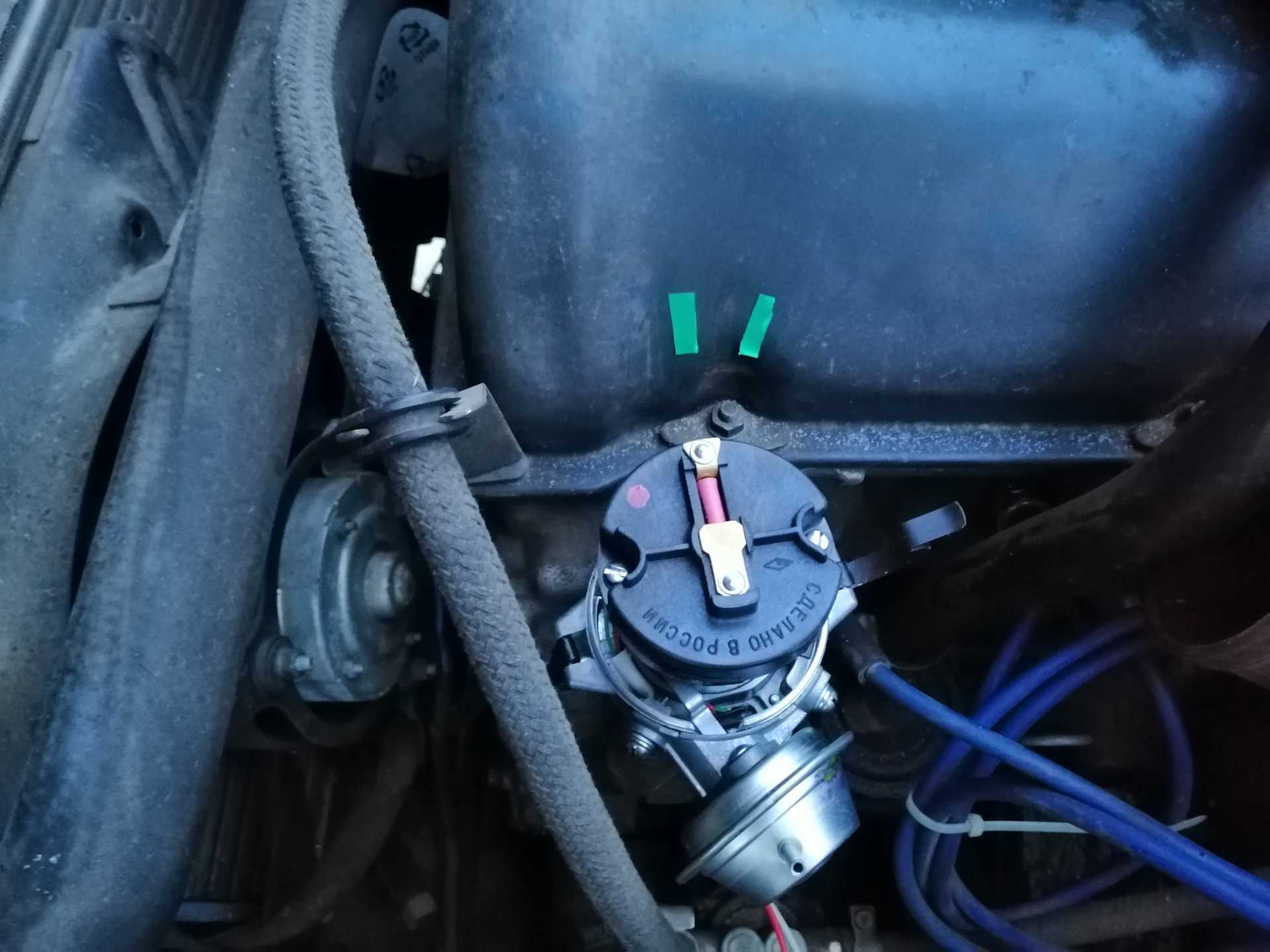

Далее нужно отстегнуть защелки, снять крышку распределителя зажигания. Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).

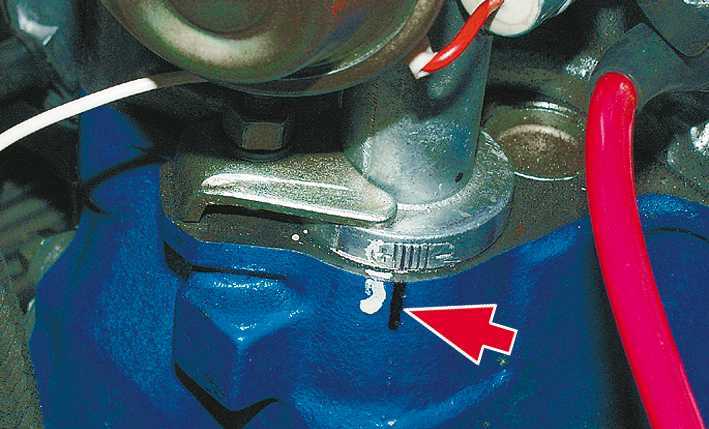

Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.
Регулировка момента зажигания
Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.
На коленчатом вале расположены три метки:
- Короткая черта опережение зажигания 100.
- Средняя – 50.
- Длинная – 00 ВМТ (верхняя мертвая точка).
Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.
Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.
Первый этап: регулируем угол замкнутого состояния контактов
Подобная процедура является необходимой в случае классических и транзисторных систем зажигания. В случае использования тиристорной системы, показатель УЗСК не особенно влияет на общее функционирование элемента.
Прежде всего, следует провести демонтаж крышки трамблера. Если у вас классическая системы зажигания, зачищаем контакты трамблера (просто нужно снять бугорок на одном из контактов)
Далее важно проверить, достаточно ли плотно контакты соприкасаются между собой. В случае необходимости, следует подрегулировать все
Затем, в ходе установки УЗСК ВАЗ 2106, поворачиваем коленчатый вал, чтобы максимально увеличить дистанцию между контактами. Отвинчиваем винт, вводим между контактами щуп толщиной 0,4 миллиметра, фиксируем положение с помощью винта
Важно, чтобы более толстый щуп не мог проникнуть в зазор
Далее вращаем коленчатый вал с помощью специального ключа. Если его нет, то переводим коробку переключения передач на четвертую скорость, после чего медленно толкаем авто.
Далее регулировка зажигания 2106 предполагает установку нужного значения УЗСК
Важно добиться угла, который достигает 55 градусов, при этом диапазон находится в пределах 52-58 градусов. Для этого следует использовать тахометр, в котором есть встроенная функция специально для замеров УЗСК. Чтобы выполнить это, собираем трамблер, подключаем к нему тахометр, после чего запускаем мотор
Обнаружив, что показатель находится за пределами необходимых параметров, следует снова заняться регулировкой зазора
Чтобы выполнить это, собираем трамблер, подключаем к нему тахометр, после чего запускаем мотор. Обнаружив, что показатель находится за пределами необходимых параметров, следует снова заняться регулировкой зазора.
Можно также вынуть из крышки трамблера высоковольтный провод, после чего соединить его с массой транспортного средства. Далее подключаем к проводу, который сопряжен с катушкой, 12-вольтную лампочку. Если включить зажигание, лампочка загорится при разомкнутых контактах трамблера. В случае тристорной системы, вместо лампочки берем вольтметр. Вращаем коленчатый вал, пока контакты не будут разомкнуты. Замеряем угол, который получится в таком положении. Также можно измерить длину дуги по корпуса трамблера (она должна достигать 31-34 мм).
