Тормозная система автобуса паз-3205

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

• отсасывающего или нагнетающего вентилятора;
• направляющих ребер рубашки охлаждения двигателя;
• органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
• температурного датчика, установленного в силовом агрегате;
• контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

• простотой конструкции;
• низкими требованиями к изменению температуры окружающей среды;
• небольшим весом;
• несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

• большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
• высокий уровень шума во время работы вентилятора;
• недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
• невозможность использования излишков тепла для обогрева салона.

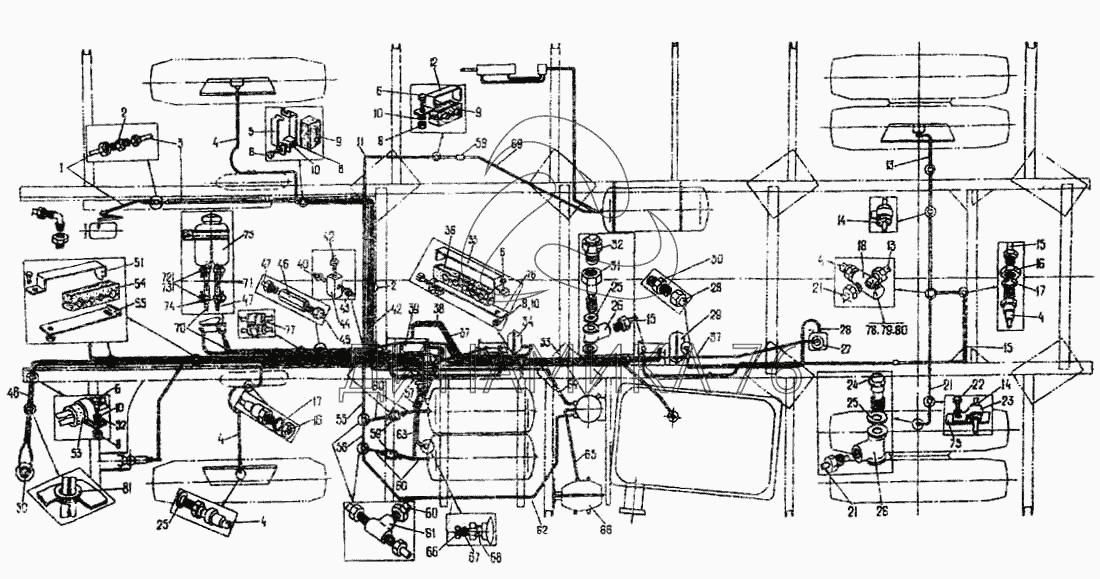

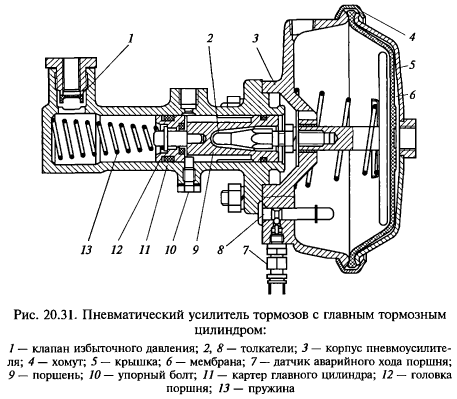

Основные составляющие пневматической тормозной системы

Обсуждаемая тормозная система делится на несколько основных составляющих, благодаря которым весь узел может функционировать должным образом. Естественно, приведенный ниже список механизмов является неполным, но в нем, как уже говорилось, будет самое главное:

• Привод управления — данная тормозная система подразумевает под приводом управления наличие элементов пневмопривода. При помощи этих частей, осуществляется автоматическое или намеренное регулирование некоторых частей энергетического привода, о котором поговорим в следующем пункте.
• Энергетический привод — этот механизм пневматической тормозной системы представляет из себя набор элементов (деталей) благодаря которым происходит обогащение воздухом, находящимся под давлением, привода управления. Таким образом, механизмы представленные в первых двух пунктах (этом и предыдущем), так сказать дополняют один другого.
• Тормоз — самое «центровое» устройство! Именно здесь, в этом механизме сосредоточены все силы, сопротивляющиеся дальнейшему движению машины в какую-либо сторону. Тормоз бывает нескольких разных типов:

1. Фрикционный — останавливающая величина появляется во время соприкосновения двух частей транспортного средства, которые движутся, друг другу навстречу.
2. Электрический — те же самые силы трения возникают под воздействием электромагнитного поля, но при этом объекты не соприкасаются.
3. Гидравлический — тут опять-таки присутствуют два объекта, идущие навстречу один другому, но взаимодействие происходит при возрастании давления в жидкости между ними.
4. Моторный — тормозящая величина возрастает в результате того, что двигатель искусственным образом повышает тормозящее действия, при этом кинетика передается прямиком на колеса машины.

• Компрессор — с подобным устройством многие встречались в бытовых ситуациях, не относящихся к машинам. По сути, это воздушный насос, отвечающий за то, чтобы тормозная система получала необходимые количества воздуха, а также регулирующий давление внутри системы. В составе этого механизма присутствует регулятор давления, на который и возлагается миссия слежения и управления подачей сжатого кислорода компрессором, для того чтобы значения колебались в строго заданных разработчиками пределах. Если показания датчика нарушаются, система может не выдержать и дать сбой, вследствие чего, есть шанс появления неисправности в тормозной системе грузовика.
• В компрессоре также присутствует подсушиватель воздуха, основной задачей которого является подготавливать воздух непосредственно для пневмосистемы, убирая из него излишние молекулы влаги, испарения от воды, а также других вредоносных примесей, таких как масляные отложения и прочее.

Стоит также сказать, что подавляющее большинство современных осушителей объединяют в себе помимо основных функций, еще и регенерирующую, а это значит, что в их комплектующие также входит и ресивер.

Тормозная система может быть снабжена еще одним интересным агрегатом, однако он задействуется далеко не везде, и имеет место быть в основном в серьезных комплектациях, называется он предохранителем от замерзаний. Принцип его работы и назначение очень просты, в холодное время года, данный девайс помешивает в баллоны со сжатым воздухом специальный химический состав. Таким образом, конденсат, который в любом случае будет присутствовать на деталях системы, не будет замерзать и создавать дополнительные проблемы.

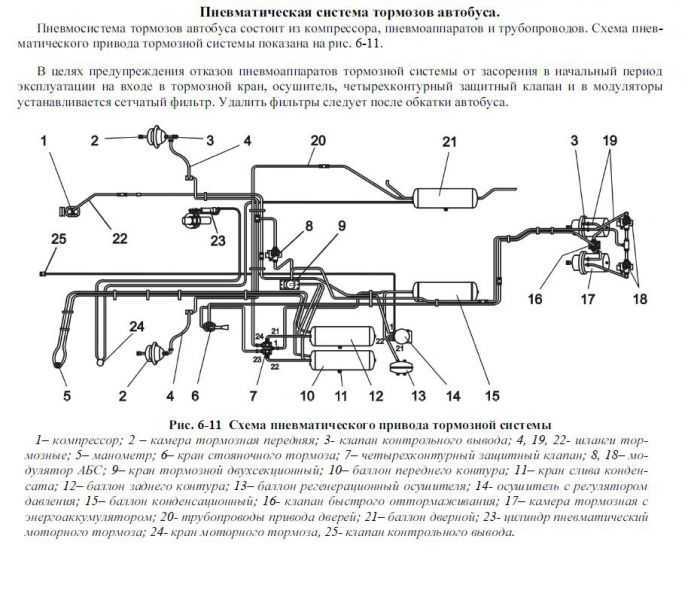

Принцип работы пневматической тормозной системы

Начнем, пожалуй, с того, что в основу работы пневматической тормозной системы заложен принцип использования силы сжатого воздуха, который сосредоточен в специальных баллонах и нагнетается при помощи компрессора. Этим она отличается от всех остальных типов узлов торможения и это ее основная особенность.

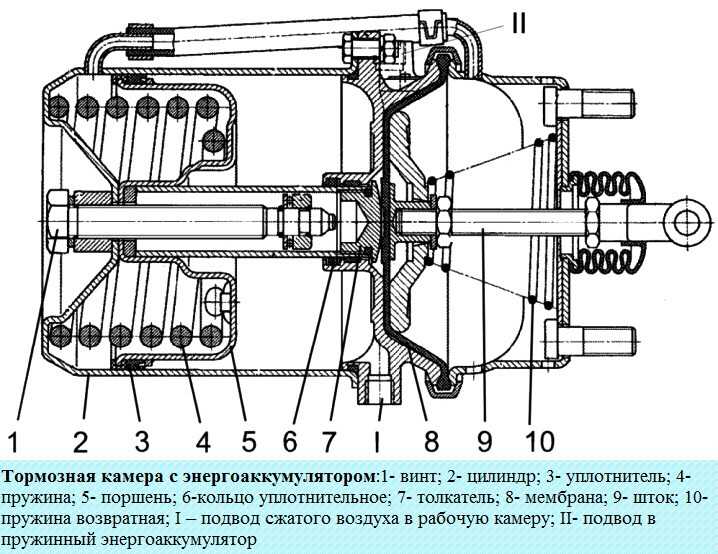

Если описывать работу данной тормозной системы совсем просто, то все выглядит следующим образом. Из специальных баллонов в компрессор системы под давлением подается определенное количество воздуха. Далее, после того, как водитель нажмет на педаль тормоза, усилие передастся к тормозному крану, который создаст давление в тормозных камерах.

Сами же камеры задействуются благодаря рычагу тормозного механизма, который в принципе и позволяет осуществить процесс торможения. Как только водитель отпустит педаль тормоза, рычаг ослабиться, перестанет действовать и весть остановочный процесс прекратится.

Компрессор

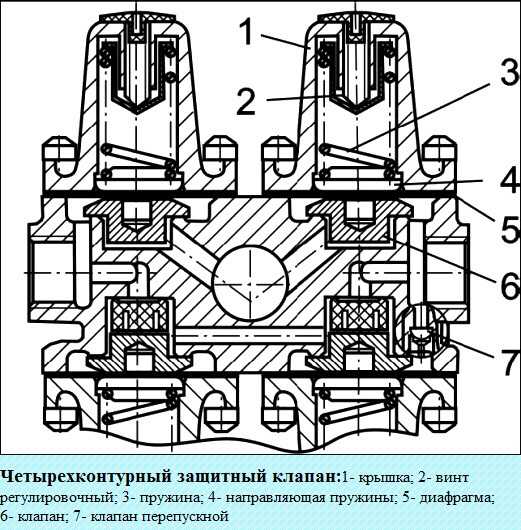

Данный элемент пневматического привода подает в систему сжатый воздух. Он обрабатывается в очистителе, после чего транспортируется в резервуары. Выход воздушной смеси из баллонов предотвращает обратный клапан. Показатель давления определяется по манометру. После активации педали тормоза воздух через открывшийся кран попадает в тормозные отсеки, вследствие чего срабатывает сжатие колодок. Обратный процесс происходит при помощи стяжных пружин.

В состав конструкции компрессора входит блок цилиндров, его головка, картер, стопорные крышки. Коленчатый вал механизма вращается в подшипниках шарикового типа, взаимодействует с поршнями при помощи пальцев и шатунов. Передняя часть коленвала оснащена клиновидным ремнем, сальником и шпонкой. В качестве охладителя предусмотрен вентилятор. В головке блока цилиндров над каждым рабочим элементом имеется пробка с пружиной и нагнетательным клапаном. Нижние шатунные головки оснащены регулировочными прокладками.

Применение пневматической подвески

Самые простые пневматические системы (что,кстати, не значит дешёвые) могут быть установлены только на заднюю ось. Часто такие решения можно встретить на универсалах и больших кроссоверах. Система предполагает периодическую повышенную нагрузку на задний мост, поэтому регулирует клиренс и жёсткость подвески в зависимости от загрузки. В основном такие схемы работают в паре с многорычажкой Multilink, но могут использоваться и со стойками МакФерсон. Причём такая пневмоподвеска позволяет максимально “опустить” автомобиль, что очень упрощает погрузку и выгрузку.

Кнопки управления пневмоподвеской Мерседес

Однако чаще всего пневматика устанавливается на все четыре колеса. Это даёт возможность более гибко управлять клиренсом. Такая схема используется не только на дорогих кроссоверах, но и на спортивных автомобилях, где каждый миллиметр дорожного просвета будет влиять на аэродинамику и, как следствие, на скорость и управляемость.

В последние годы конструкция пневматической подвески становится все более надежной, что позволяет устанавливать ее не только на дорогие автомобили премиум-сегмента. Применение пневматической подвески позволяет сделать управление автомобилем более динамичным, повысить плавность хода и уровень комфорта. Это достигается за счет возможности изменения положения кузова и степени демпфирования амортизаторов.

Влияние температурных параметров на работу мотора

За один рабочий цикл температура в цилиндрах ДВС изменяется от 80…120 градусов Цельсия во время впуска горючей смеси до 2000…2200 градусов Цельсия в процессе ее сгорания. При этом силовой агрегат достаточно сильно нагревается.

Если мотор во время работы охлаждается недостаточно интенсивно, то его детали сильно нагреваются и изменяются в размерах. Значительно уменьшается (из-за выгорания) и объем моторного масла, залитого в картер. В итоге увеличивается трение между взаимодействующими деталями, что приводит к их быстрому износу или даже заклиниванию.

Однако и переохлаждение ДВС отрицательно сказывается на его работе. На стенках цилиндров холодного двигателя происходит конденсация паров топлива, которые, смывая слой смазки, разжижают моторное масло, находящееся в картере.

Для исключения негативных последствий, связанных с нарушением теплового режима, системы охлаждения проектируются так, чтобы исключить перегрев и переохлаждение мотора в процессе эксплуатации.

В результате химические свойства последнего ухудшаются, что способствует:

• увеличенному расходу моторного масла;
• интенсивному износу трущихся поверхностей;
• падению мощности силового агрегата;
• увеличению расхода горючего.

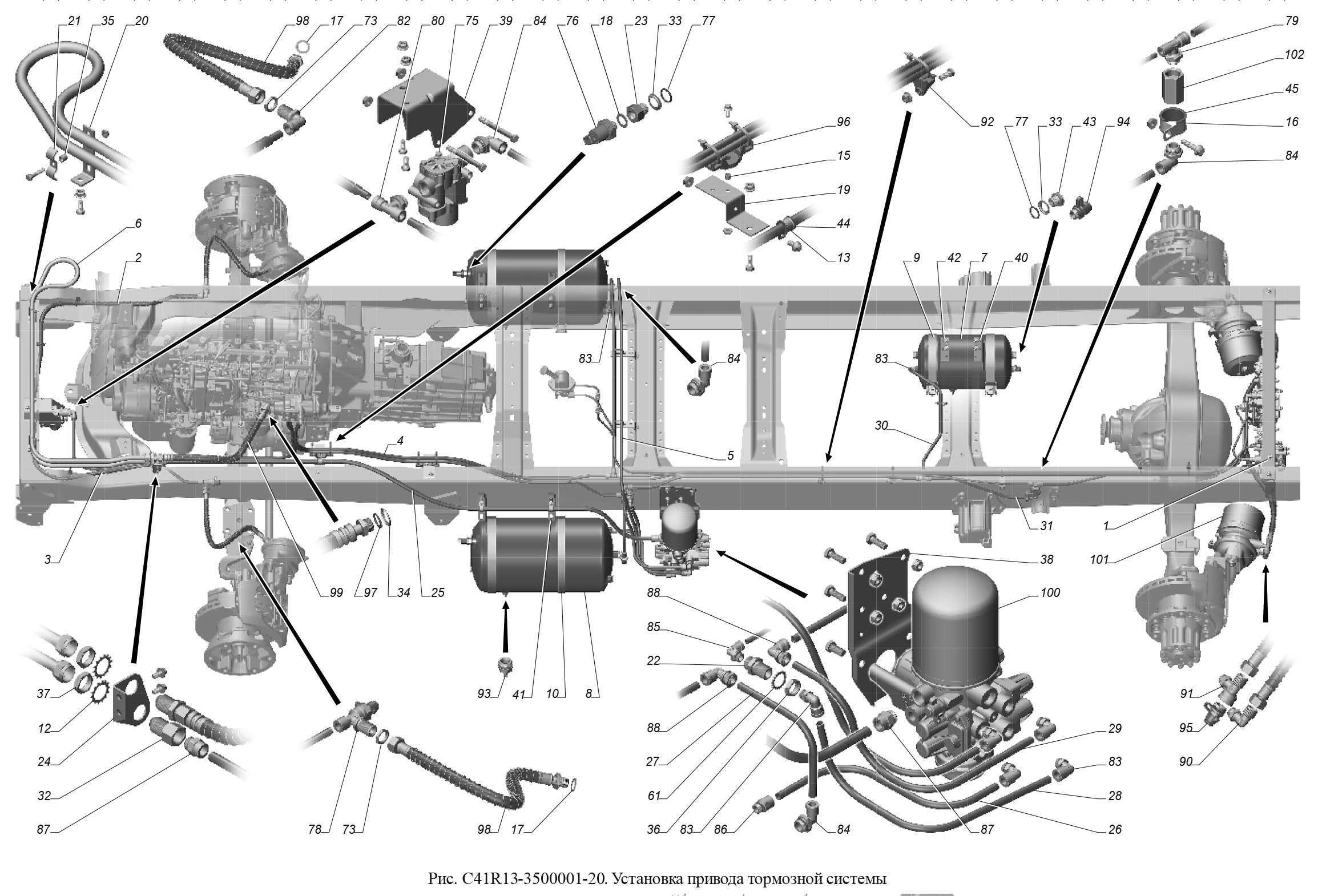

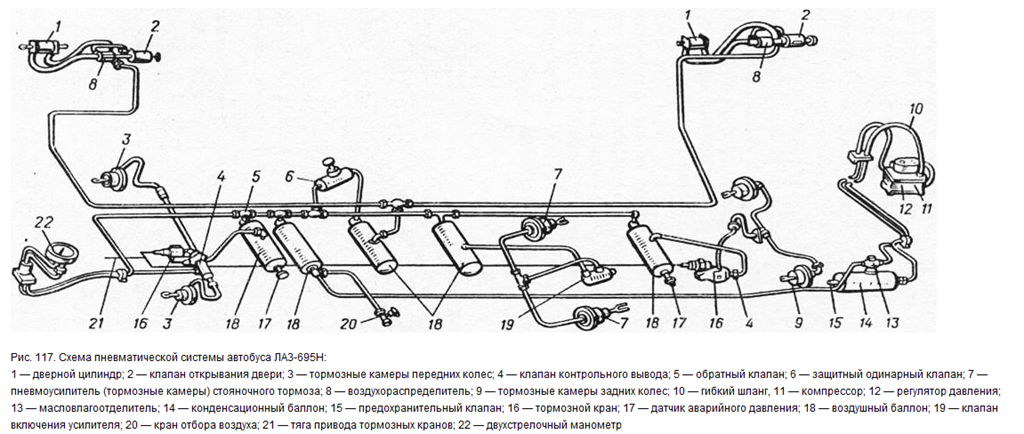

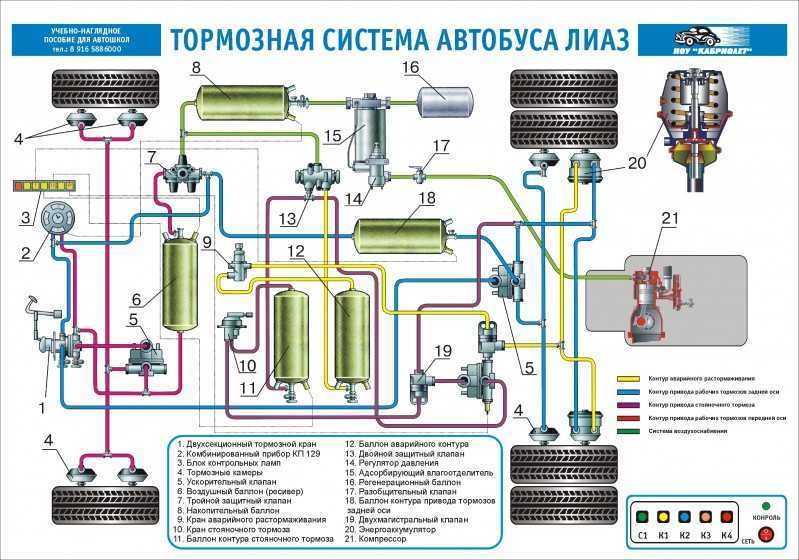

Основные составляющие пневматической тормозной системы

Обсуждаемая тормозная система делится на несколько основных составляющих, благодаря которым весь узел может функционировать должным образом. Естественно, приведенный ниже список механизмов является неполным, но в нем, как уже говорилось, будет самое главное:

• Привод управления — данная тормозная система подразумевает под приводом управления наличие элементов пневмопривода. При помощи этих частей, осуществляется автоматическое или намеренное регулирование некоторых частей энергетического привода, о котором поговорим в следующем пункте.
• Энергетический привод — этот механизм пневматической тормозной системы представляет из себя набор элементов (деталей) благодаря которым происходит обогащение воздухом, находящимся под давлением, привода управления. Таким образом, механизмы представленные в первых двух пунктах (этом и предыдущем), так сказать дополняют один другого.
• Тормоз — самое «центровое» устройство! Именно здесь, в этом механизме сосредоточены все силы, сопротивляющиеся дальнейшему движению машины в какую-либо сторону. Тормоз бывает нескольких разных типов:

1. Фрикционный — останавливающая величина появляется во время соприкосновения двух частей транспортного средства, которые движутся, друг другу навстречу.
2. Электрический — те же самые силы трения возникают под воздействием электромагнитного поля, но при этом объекты не соприкасаются.
3. Гидравлический — тут опять-таки присутствуют два объекта, идущие навстречу один другому, но взаимодействие происходит при возрастании давления в жидкости между ними.
4. Моторный — тормозящая величина возрастает в результате того, что двигатель искусственным образом повышает тормозящее действия, при этом кинетика передается прямиком на колеса машины.

• Компрессор — с подобным устройством многие встречались в бытовых ситуациях, не относящихся к машинам. По сути, это воздушный насос, отвечающий за то, чтобы тормозная система получала необходимые количества воздуха, а также регулирующий давление внутри системы. В составе этого механизма присутствует регулятор давления, на который и возлагается миссия слежения и управления подачей сжатого кислорода компрессором, для того чтобы значения колебались в строго заданных разработчиками пределах. Если показания датчика нарушаются, система может не выдержать и дать сбой, вследствие чего, есть шанс появления неисправности в тормозной системе грузовика.
• В компрессоре также присутствует подсушиватель воздуха, основной задачей которого является подготавливать воздух непосредственно для пневмосистемы, убирая из него излишние молекулы влаги, испарения от воды, а также других вредоносных примесей, таких как масляные отложения и прочее.

Стоит также сказать, что подавляющее большинство современных осушителей объединяют в себе помимо основных функций, еще и регенерирующую, а это значит, что в их комплектующие также входит и ресивер.

Тормозная система может быть снабжена еще одним интересным агрегатом, однако он задействуется далеко не везде, и имеет место быть в основном в серьезных комплектациях, называется он предохранителем от замерзаний. Принцип его работы и назначение очень просты, в холодное время года, данный девайс помешивает в баллоны со сжатым воздухом специальный химический состав. Таким образом, конденсат, который в любом случае будет присутствовать на деталях системы, не будет замерзать и создавать дополнительные проблемы.

Причины выбрать автосервис «Загорец»

Для исправной работы грузовых автомобилей и безопасности движения нужно своевременно проводить диагностику, обслуживание и ремонт пневмосистемы. Техобслуживание осуществляется не реже одного раза в 12 месяцев.

Автосервис «Загорец» при техническом обслуживании пневмосистемы грузового автомобиля проверяет:

• количество атмосфер (обеспечение показателей рабочего давления);
• плотность соединения шлангов и кранов;
• наличие масла и воды;
• исправность компрессионных цилиндров.

Основные поломки – отказ работы пневмосистемы из-за повреждения трубопроводов, кранов, клапанов и штуцеров грузового автомобиля. Поломки можно устранить с помощью специализированного оборудования. Частой причиной поломок является попадание в систему пыли, грязи и посторонних предметов, что происходит из-за халатности водителя.

Мы проводим ремонт пневмосистемы грузовика по лучшим ценам в Сергиевом Посаде – на 20-30% дешевле, чем в Москве. Итоговая стоимость определяется по утвержденному регламенту. На выполненные работы предоставляем гарантию.

ДАТЧИКИ

MAPы-шмапы, лямбды-шлямбды

Всё, как мы выяснили начинается с открытия дроссельной заслонки. ECU узнает с помощью датчика положения дроссельной заслонки (TPS — Throttle position sensor) на сколько открыта дроссельная заслонка и определяет сколько воздуха способно пройти во впускной коллектор при данном положении заслонки. В соответствии с оптимальным соотношением топливно-воздушной смеси ECU должен послать команду форсункам впрыснуть необходимое количество топлива. Однако, не все так просто.

В одиночку датчик положения дроссельной заслонки (TPS) не способен определить какой объем воздуха в действительности попал во впускной коллектор. Ведь объем и, соответственно, количество поступаемого воздуха имеет прямую зависимость от ее температуры и давления. Температуру ECU узнает благодаря показаниям датчика температуры поступаемого воздуха (IAT). Расположен этот датчик непосредственно перед дроссельной заслонкой, на гофре.

Давление же измеряет датчик абсолютного давления — MAP сенсор (Manifold Absolute Pressure). Абсолютное давление рассчитывается по формуле: абсолютное давление = атмосферное давление — давление во впускном коллекторе.

Чем прохладнее воздух тем больше его помещается во впускной коллектор и тем больше он проходит через дроссельную заслонку за еденицу времени при прочих равных условиях.

Основываясь на показаниях датчиков TPS, MAP и IAT компьютер вычисляет массу поступаемого воздуха и на основе этих данных дает команду форсункам впрыскнуть нужное количество топлива. Ну как именно ECU определяет сколько топлива нужно?

Оптимальный состав топливо-воздушной смеси, при котором топливо максимально полно и эффективно сгорает, когда на 14.7 части воздуха приходится 1 часть топлива. ECU узнает с помощью трех вышеупомянутых датчиков сколько поступило воздуха и в соответствии с пропорцией 14.7:1 добавляет топливо.

Последним звеном этой системы является кислородный датчик – лямда-зонд, который расположен на выпускном коллекторе и проверяет качество приготовленной смеси. При излишне-обогащенной (много топлива) или обедненной (много воздуха) топливно-воздушной смеси, ECU корректирует ее приготовление. Именно лямбда-зонд передает информацию «мозгу» (ECU) о наличии бедной или обогащенной смеси, на основе вычисления количества кислорода в выхлопных газах. Если количество кислорода в выхлопных газах превышает норму или наоборот , лямбда-зонд говорит об этом «мозгу». Понятно, что если лямбда-зонд неисправен, то ECU начнет корректировать смесь по неверным данным. Тоже касается всех остальных датчиков. Они все важны для правильного смесеобразования. Не менее значимое влияние на смесеобразование оказывают топливные карты, но что это такое и как работает рассмотрим отдельной статьей.
