Как заменить наконечник рулевой тяги

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

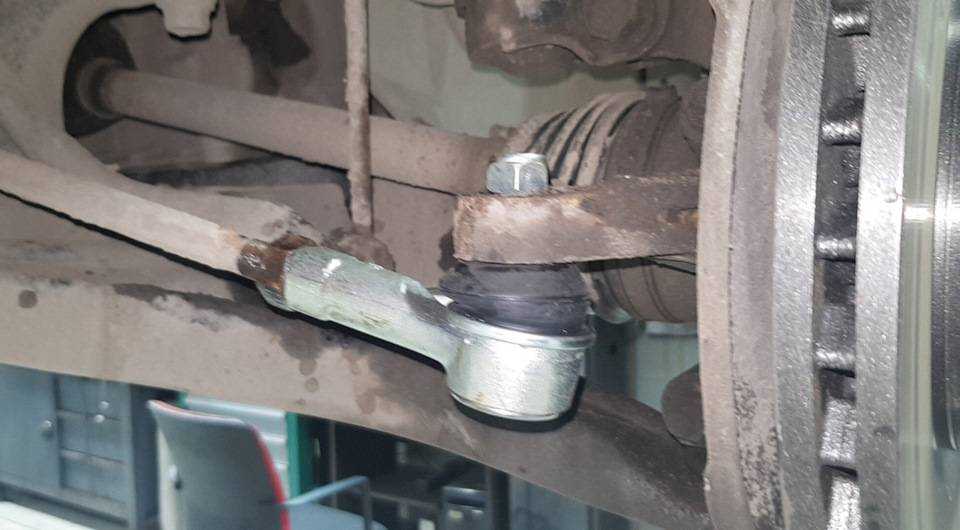

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

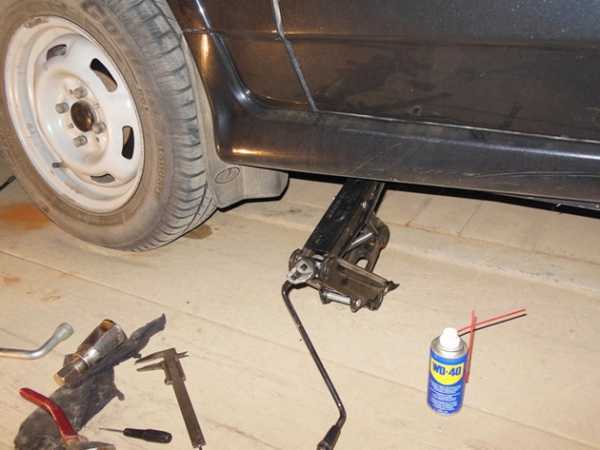

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

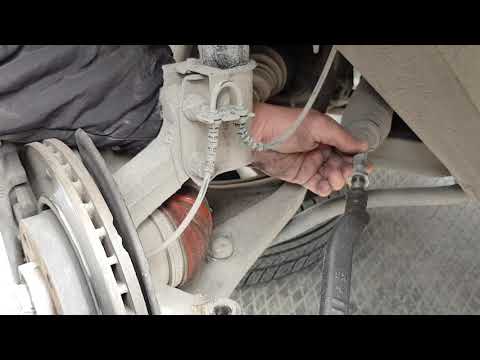

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение. Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

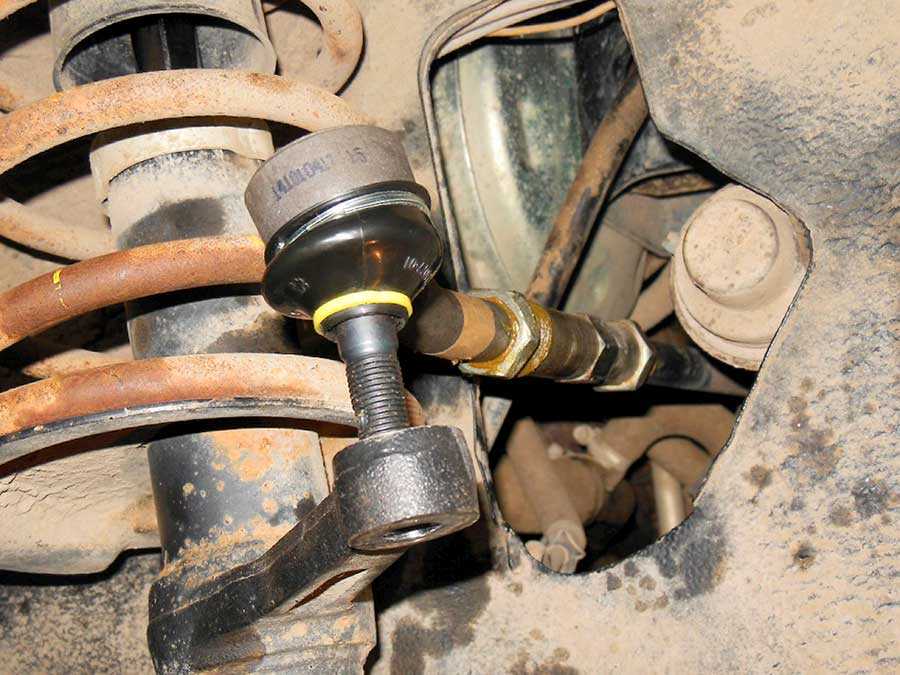

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

замена рулевой тяги на лада ларгус .

Замена рулевой тяги на Рено Логан, Сандеро, Ларгус, Логан2, Сандеро2

Нажми для просмотра	Как правильно поменять рулевую тягу на Рено Логан, Сандеро, Лада Ларгус,Нис ан альмера g15. Съемник…       Тэги:

Замена рулевых наконечников на Лада Ларгус, Рено Логан, Сандеро

Нажми для просмотра	Замена рулевых наконечник ов на автомобиле Лада Ларгус а так же на Рено Логан и Сандеро. Подвеска…       Тэги:

Замена рулевого наконечника на Рено Логан, Сандеро, Лада Ларгус

Нажми для просмотра	Замена рулевого наконечник а на Рено Логан, Сандеро, Лада Ларгус. Кайфовые знания о Рено http://remontiruemre nau…       Тэги:

Замена рулевого наконечника на лада ларгус

Нажми для просмотра	На видео показан процесс замены рулевой тяги и рулевого наконечник а на автомобиле Dacia Logan. Ремонт       Тэги:

Замена рулевой тяги и наконечника Dacia Logan (Renault Logan)

Нажми для просмотра	Как правильно выбрать рулевую тягу на Рено Логан,Санд ро, Лада Ларгус Тяга рулевая Логан RENAULT …       Тэги:

Выбор рулевой тяги на Рено Логан,Сандеро, Лада Ларгус

Нажми для просмотра	— Все для РЫБАЛКИ!!! Замена рулевых тяг и наконечник ов Chery Tiggo (установка тяг CTR CRT-28 и …       Тэги:

Замена рулевых тяг и наконечников

Нажми для просмотра	На видео показан процесс замены рулевой тяги и рулевого наконечник а на автомобиле Рено Сандеро….       Тэги:

Замена рулевой тяги и наконечника Renault Sandero

Нажми для просмотра	Выпуск №16 посвящен замене рулевого наконечник а и рулевой тяги на LADA Largus (2013 года, объем двигателя 1.6).       Тэги:

Замена рулевого наконечника на Рено Логан

Нажми для просмотра	Я в ВК — .       Тэги:

Замена рулевого наконечника и рулевой тяги на LADA LARGUS

Нажми для просмотра	Предотврат ить замену рулевой рейки можно постоянным просмотром за состояние пыльников рулевой тяги. На…       Тэги:

замена стойки стабилизатора лада ларгус, рено логан, рено дача

Нажми для просмотра	Подробная замена переднего подшипника ступицы (в нашем случае с АБС, но и без него аналогично ) на рено…       Тэги:

Как не попасть на новую рейку!!! К чему приводит рваный пыльник тяги. | Видеолекция#2

Нажми для просмотра	Ищем стуки на примере VW Golf 3.       Тэги:

Замена переднего подшипника ступицы Рено Логан, Сандеро, Ларгус

Нажми для просмотра	Диагностик а рулевых тяг самостояте льноПочему стучат тягиПочему бъёт в руль..Пробл ема рядом..       Тэги:

Что и где стучит. Рулевое? Суппорт? В подвеске?

Нажми для просмотра	Для начинающих о стуке в рулевой рейке и сопутствую щих деталях.       Тэги:

Правильный осмотр ходовой на Рено Логан, Сандеро, Логан2, Сандеро2

Нажми для просмотра	Помощь каналу .       Тэги:

Как определить стук в рулевых тягах. Отдаёт в руль? не всегда!

Нажми для просмотра	Почему умирает рулевая рейка с гидроусили телем руля? Если она застучала или потекла стоит ли ее ремонти…       Тэги:

Стук в рулевой рейке

Нажми для просмотра	Стук рулевой рейки в ларгусе привел меня к этому сухарю. В запчасти он не поставляет ся. А жаль, все…       Тэги:

Как ПОДТЯНУТЬ рулевую рейку с ГУР ? Стоит ли ее РЕМОНТИРОВАТЬ ?

Нажми для просмотра	Выбор рулевого наконечник а на Рено Логан,Санд ро,Лада Ларгус. Номера наконечник а: левый 6001550442 RENAULT, …       Тэги:

Как вы УБИВАЕТЕ рулевую рейку с ГУР! Стоит ли ее РЕМОНТИРОВАТЬ. Просто о сложном

Нажми для просмотра	Поиск и устранение стука в рулевой рейке Лада Ларгус.       Тэги:

Сухарь рулевой рейки Ларгус.

Нажми для просмотра	Выявление дефекта рулевой тяги, её замена. Ларгус, логан, сандеро, Ниссан альмера g15, рулевая…       Тэги:

Выбор рулевого наконечника на Рено Логан,Сандеро,Лада Ларгус

Нажми для просмотра	Замена рулевых тяг идентична данному видео: Если канал приносит Вам реальную пользу, …       Тэги:

Ремонт рулевой рейки с ГУР. Лада Ларгус.

Нажми для просмотра	Если канал приносит Вам реальную пользу, тогда поддержите проект!Сум а не имеет значения! КАРТА СБЕРБАНКА.. .       Тэги:

Замена рулевой тяги Логан, Ларгус, Сандеро, Ниссан альмера.

Нажми для просмотра	Замена рулевой колонки на Рено Логан, Сандеро, Лада Ларгус Кайфовые знания о Рено  …       Тэги:

ЗАМЕНА НАКОНЕЧНИКОВ И РУЛЕВЫХ ТЯГ Renault Logan, SANDERO, ЛАРГУС.

Нажми для просмотра	Как поменять рейку с гидроусили телем руля на Рено Логан, Сандеро, Лада Ларгус. Кайфовые знания о Рено…       Тэги:

ЗАМЕНА ПЫЛЬНИКА РУЛЕВОЙ РЕЙКИ НА ПРИМЕРЕ ЛОГАНА. REPLACEMENT OF THE BOOT OF THE STEERING RACK» rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Замена рулевой колонки на Рено Логан, Сандеро, Лада Ларгус» rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Замена рейки с ГУР на Рено Логан, Сандеро, Лада Ларгус» rel=»spf-prefetch

Устройство тяг и наконечников

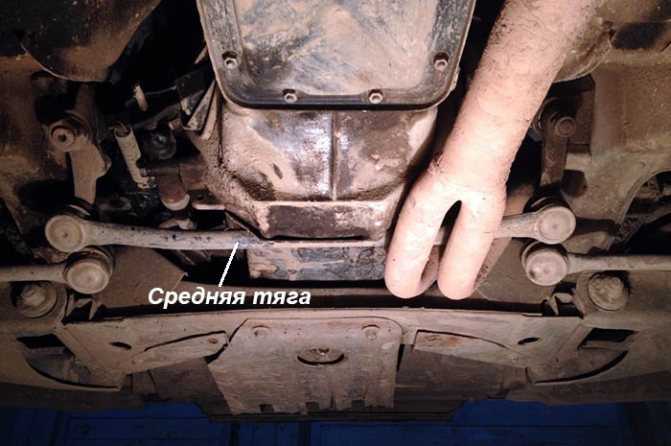

Средний цельный элемент трапеции отличается простейшей конструкцией — железный стержень с двумя шарнирами на концах. Пальцы тяги вставляются во вторые отверстия сошек (если считать от конца рычага), прикручиваются корончатыми гайками под ключ 22 мм и фиксируются шплинтами.

Средний рычаг немного согнут вперёд, чтобы при движении трапеции стержень не задевал коробку передач

О правильной установке среднего стержня трапеции знают не все автомеханики СТО. В этом убедился мой товарищ, приехавший на сервис менять комплект рулевых тяг ВАЗ 2107. Неопытный мастер поставил среднюю секцию изгибом назад, поэтому далеко уехать не удалось — ровно до первого поворота.

Боковые тяги состоят из таких деталей:

• короткий (наружный) наконечник с шаровым пальцем;
• длинный (внутренний) наконечник с шарниром;
• соединительный хомут с 2 болтами и гайками М8 под ключ 13 мм.

Элемент сделан разъёмным, чтобы регулировать угол схождения передних колёс. Длину рычага можно изменять вращением резьбового хомута и таким образом корректировать положение колеса для прямолинейного движения. Резьбы наконечников и внутри хомута разные — правая и левая, поэтому при вращении тяга удлиняется либо укорачивается.

Шарнирные пальцы боковых тяг «Жигулей» крепятся к крайним отверстиям сошек

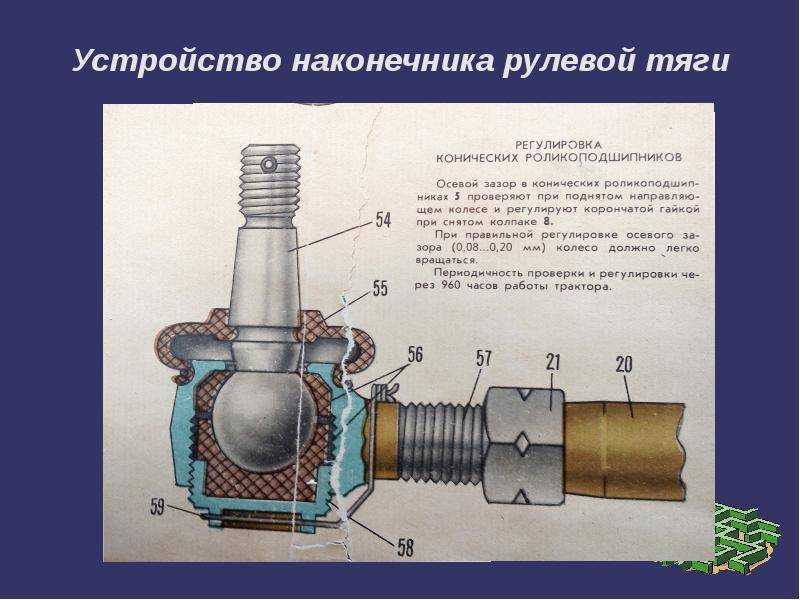

Конструкция всех шарнирных наконечников одинакова и включает следующие детали (нумерация совпадает со схемой):

1. Палец шаровой с резьбой М14 х 1,5 под корончатую гайку 22 мм. Радиус сферы — 11 мм, в резьбовой части сделано отверстие под шплинт.
2. Чехол резиновый (или силиконовый) грязезащитный, он же — пыльник;
3. Металлический корпус, приваренный к стержню с резьбой М16 х 1.
4. Опорный вкладыш из композитного материала, иначе — сухарь.
5. Пружина.
6. Крышка, запрессованная в корпус.

   Шарнир тяги работает по принципу подшипника скольжения — металлическая сфера вращается внутри пластиковой втулки

Короткие внешние наконечники боковых тяг одинаковы, а вот длинные — разные. Отличить принадлежность детали можно по изгибу — на правую сторону устанавливается рычаг, изогнутый вправо. Крепятся шаровые пальцы боковых тяг к первым отверстиям сошек маятника и редуктора.

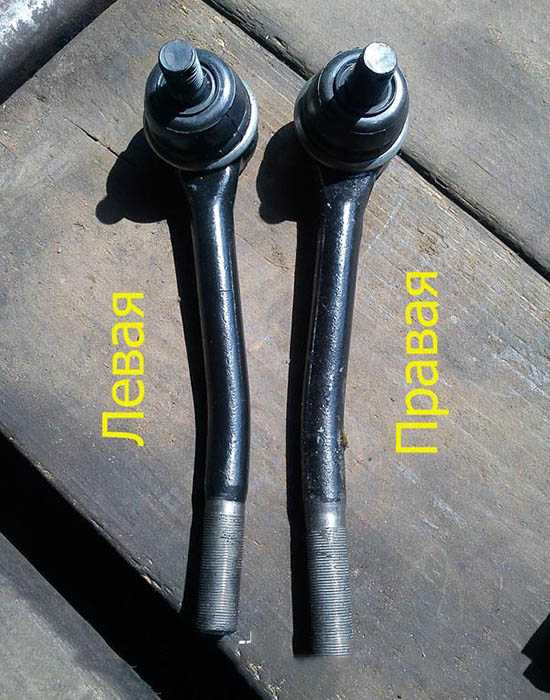

Принадлежность длинных наконечников определяется по изгибу стержня

Знакомый автомобильный мастер предлагает различать длинные наконечники так: возьмите деталь в правую руку за шарнир, направив шаровой палец книзу, как будто держите пистолет. Если «дуло» искривлено влево, перед вами наконечник для левой тяги.

Признаки о выходе из строя

Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.

Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.

Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.

В связи с плохим качеством наших дорог, рулевые наконечники считаются расходными запчастями, поэтому их периодическая замена – обязанность владельцев всех видов автомобилей.

Не забывайте что после замены рулевых наконечников регулировка сход развала колес является обязательной процедурой.

Для некоторых моделей машин производятся ремонтируемые наконечники, в которых можно просто менять вкладыши и ездить дальше.

Операции по снятию рычага передней подвески Лада Ларгус

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). 1. Ослабьте болты крепления колеса, поднимите переднюю часть автомобиля, установите ее на опоры и снимите колесо. Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. 2. Отверните гайку нижнего крепления..

3. …и выверните болт верхнего крепления соединительной тяги.

4. Снимите тягу.

5. Отверните гайку болта крепления штанги стабилизатора, удерживая болт от проворачивания, и извлеките болт (см. «Замена деталей стабилизатора поперечной устойчивости Лада Ларгус»).

6. Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой.

7. Выньте стяжной болт из отверстия.

8. Отверткой отожмите соединение.

9. …и выведите палец шаровой опоры из отверстия поворотного кулака.

10. Отверните гайку болта крепления переднего сайлент блока рычага к подрамнику, удерживая болт от проворачивания, и извлеките болт.

11. Аналогично снимите болт крепления заднего сайлент блока рычага к подрамнику. 12. Снимите рычаг передней подвески. 13. Установите детали в порядке, обратном снятию. Затяните гайки болтов крепления сайлент блоков рычага к подрамнику моментом 105 Н’М, болт крепления соединительной тяги моментом 21 Н*м, гайку крепления соединительной тяги и гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой моментом 62 Н*М. 14. После замены рычага передней подвески проверьте и при необходимости отрегулируйте углы установки колес в специализированном сервисном центре.

Как известно, передние колёса Лады Ларгус, как и любого автомобиля, обеспечивают движение по дороге и позволяют маневрировать. Безусловно, к их положению выдвигается ряд требований в плане управляемости, соответствие которым обеспечивает подвеска с шаровыми опорами. Последние могут иметь ряд неисправностей, требующих своевременной диагностики и поиска методов их устранения.

Снимаем опору с рычага

Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.

Для этого нам нужно вставить деталь в отверстие и подложить под рычаг отрезок трубы подходящего диаметра. Легкими ударами молотка запрессовываем элемент в пазы. Следите за тем, чтобы не было перекоса. После этого рычаг в сборе с шаровой можно устанавливать на место. Процедура сборки производится аналогичным образом в обратной последовательности.

Замена

Что ж, симптоматика неполадок и непосредственная проверка элементов рулевого механизма показала, что во всем виноваты именно наконечники. Потому придется их менять.

Сложно ли это сделать? Если у вас есть хотя бы небольшой опыт, вам уже приходилось разбирать рулевую систему, тогда сложностей возникнуть не должно. Выполнив все своими руками, вы сумеете неплохо сэкономить на стоимости услуг станций технического обслуживания.

Демонтажные работы

Для наглядности примера замены советуем опираться не только на инструкцию, представленную в нашей статье, но и на видео материалы. Подробные видео уроки серьезно помогают освоить достаточно сложные этапы работы.

Для работы вам потребуется набор материалов и инструментов. В него входят:

• Новые рулевые концевики высокого качества;
• Всемогущее средство WD40. Если денег на его покупку нет, используйте простую тормозную жидкость;
• Набор ключей;
• Пассатижи;
• Щетка с металлическим ворсом;
• Съемник (при отсутствии съемника замените его ломиком небольшого размера).

Сборка узла

Все необходимое готово, потому можно смело приступать к работе.

1. Поднимите с помощью домкрата сторону автомобиля, где вы планируете выполнять работу по замене рулевых наконечников.
2. Открутите крепежные болты с колеса и снимите его.
3. С помощью щетки с металлическим ворсом следует зачистить места стыка наконечника и поворотного кулака.
4. При сильном загрязнении этого участка простого усилия металлической щетки может оказаться недостаточно. Здесь вам как раз пригодится WD40. Повторимся, если его нет, попробуйте смыть грязь тормозной жидкостью.
5. Пассатижами извлекают шплинт. Он выполняет задачу по фиксации болтового соединения. Своего рода фиксатор.
6. Открутите крепежную гайку.
7. Теперь вооружайтесь ломом и небольшим молотком. Хотя если удалось отыскать съемник, это будет намного лучше.
8. С помощью выбранного инструмента нужно извлечь из кулака стойки палец вашего наконечника. Таким образом поврежденный элемент снимается с фиксатора.
9. Узел, который подлежит замене, следует аккуратно выкрутить.
10. Советуем предварительно замерить текущее расстояние между сгоном и центром наконечника. При обратной установке эта информация окажется крайне полезной.
11. Теперь настал черед нового комплекта, который вы приобрели в магазине или заказали через Интернет.
12. Вставьте на место старого узла, зафиксируйте с тягой.

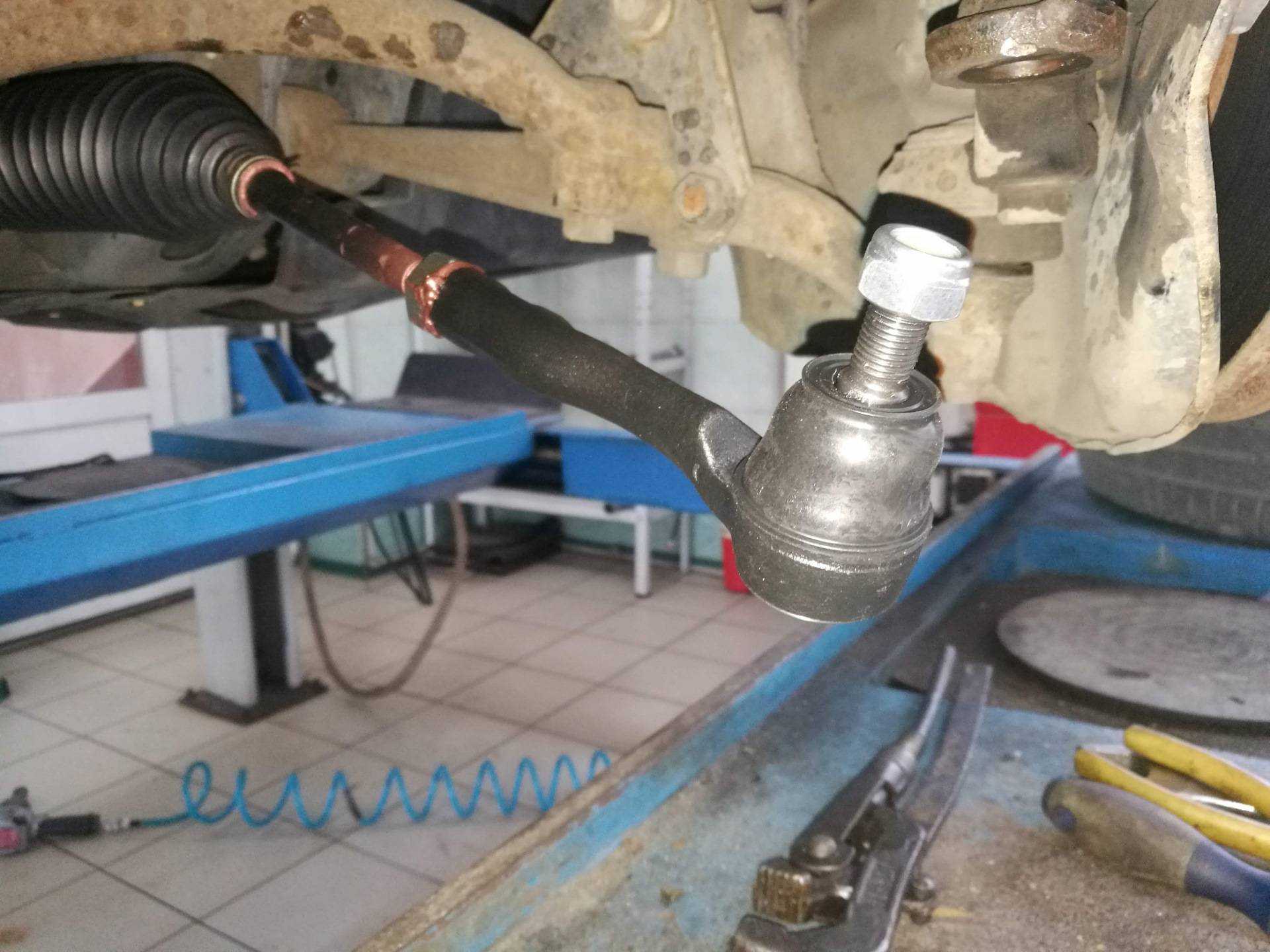

13. Верните на свое законное место палец шарнира — в поворотный кулак.
14. Далее следует закрутить обратно гайку, затянуть ее как следует и закрепить на правильном месте шплинт.
15. Данная инструкция полностью соответствует особенностям замены наконечника на другом колесе. Потому руководство одинаково для левого и правого переднего колеса вашего ВАЗ 2110.
16. Последний этап ремонта все же потребует от вас посетить станцию технического обслуживания. Это необходимо для того, чтобы проверить развал-схождение. Слишком высока вероятность его нарушения, так что не поленитесь потратить немного времени и денег. За проверку много с вас взять не должны.

Если делать все грамотно и последовательно, на замену рулевых концевиков у вас уйдет около часа. Опытные мастера справляются даже за 30-40 минут. Но в любом случае спешить не стоит.

Подготовительные мероприятия

Многие специалисты советуют выполнить определенные мероприятия по предварительной подготовке к замене, чтобы все прошло легче и быстрее. К таковым действиям относят следующие.

1. Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
2. Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
3. Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
4. Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды.

Домкрат и WD40 наготове

Традиционный способ демонтажа предполагает такие действия:

• Руль выкручивается до упора;
• По поворотному кулаку наносится несколько сильных ударов;
• Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

1. Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
2. Подобный метод способен сократить срок службы рулевых реек.

Потому оптимальный вариант — это съемник. Приобрести его можно буквально на 200-300 рублей, зато пригодится в будущем и существенно сохранит целостность остальных деталей при замене РН.

Демонтажные работы

Замена

Процедура замены проводится достаточно просто. Особенно, если вы заранее подготовили соединительные элементы и обзавелись съемником.

1. Поднимите с помощью домкрата одну из сторон, где начнете менять наконечники.
2. Выверните руль до такой степени, чтобы вам было удобно выполнять замену поврежденных элементов.
3. Обработайте еще раз элементы с помощью проникающей жидкости.
4. Выкрутите крепежную гайку.
5. Извлеките наконечник из отверстия поворотного кулака. Тут как раз потребуется съемник или традиционный дедовский способ с применением кувалды.
6. Проверьте, в каком состоянии находятся рулевые тяги. Порой их лучше заменить еще на первых парах износа. К тому же, вы все равно полезли в этот узел.
7. Проведите замену поврежденных наконечников на новые.
8. Выполните процедуру обратной сборки.

Сборка

1. Аналогичным образом сделайте со вторым колесом.
2. Рекомендуем дополнительно подумать относительно защиты резьбовых соединительных элементов от воздействия влаги и грязи. Для этого резьбу можно смазать литолом, графитовой смазкой, надеть трубку подходящего диаметра или использовать термоусадку.
3. Завершив замену рулевых наконечников, посетите СТО с целью регулировки развал схождения.
4. Если на СТО ехать не хотите, тогда заранее посчитайте количество оборотов при снятии старого наконечника. Новый закручивается на аналогичное количество оборотов.
5. Выезжайте на прямую дорогу и проверяйте, не заносит ли автомобиль в стороны при прямолинейном движении.

Одно из главных условий успешной замены — это выбор качественных деталей.

Новая деталь

Что выбрать

Напоследок приведем несколько вариантов наиболее востребованных рулевых наконечников, которые используются сегодня при замене на ВАЗ 2114. Так вы сможете для себя решить, что выбрать и какие лучше.

Известно, что безопасность дорожного движения полностью зависит от исправности транспортного средства

Большинство систем автомобиля подлежат самостоятельному восстановлению, поэтому, очень важно знать признаки их неисправности, которые помогут определить, например, когда менять рулевые наконечники? Рассмотрим этот вопрос подробнее. К сожалению, в рамках публикации не получится полностью описать все способы определения неполадок, поэтому остановимся лишь на основных и наиболее действенных

Устройство

Рулевая тяга обычно состоит из металлической штанги и двух шаровых шарниров на ее концах. Каждый шарнир защищен от грязи резиновым пыльником. Некоторые рулевые тяги могут иметь возможность изменения длины. Это необходимо для регулировки «схождения» колес. Иногда встречаются конструкции, имеющие только один шаровой шарнир. Второй шарнир у них резинометаллический, не нуждающийся в защите пыльником.

Наиболее популярен в конструкции переднеприводных легковых авто реечный рулевой механизм. Его рулевые тяги с обеих сторон одинаковы и чаще всего состоят из штанги, а также двух шаровых сочленений. Внутренний шарнир крепится соосно штанге и находится под чехлом рейки, а наружный — перпендикулярно ее оси со своим пыльником. Рычаг поворотного кулака имеет конусное отверстие для крепления шарнира. Сопрягаемая с ним поверхность пальца тоже сделана в форме конуса. Поэтому разобрать соединение рычаг-палец без съемника довольно сложно.

Дефектовка

Некоторые признаки неисправности рулевых можно определить визуально. Их диагностика начинается с внешнего осмотра пыльников и штанги.

• Пыльники не должны иметь разрывов и трещин, исподних не должна выступать смазка. Негерметичные чехлы нуждаются в замене, если износ шарнира не превысил допустимые пределы. Перед установкой нового пыльника удалите из шарнира грязь и положите немного Литола между шаром и вкладышем.
• Если на штанге есть следы деформации от удара, рулевая тяга подлежит замене.
• Когда определить неисправность внешним осмотром не удалось, нужно проконтролировать степень износа наконечников.

Чтобы проверить шарниры не снимая тяги, поставьте машину на смотровую яму или на эстакаду. Встаньте под передней частью автомобиля. Возьмитесь за тягу двумя руками ближе к наружному шарниру и покачайте ее вверх-вниз. Корпус наружного наконечника может иметь свободный ход вдоль оси пальца не больше 1,5 мм. Этот люфт обусловлен подвижностью конусного вкладыша из пластмассы вдоль оси пальца. Перпендикулярно осевой линии пальца его быть не должно. Проверять внутренний шарнир реечного рулевого нужно с помощником. Он должен часто поворачивать руль из стороны в сторону на 15–20 ◦. А вы тем временем на ощупь определяйте наличие зазоров. Если удастся почувствовать люфт пальцами, шарнир долго не протянет –  меняйте его.

Процедура замены

Демонтировать старые рулевые тяги и установить новые можно по следующей инструкции:

1. Поставив автомобиль на домкрат или подъемник, снимите колесо со стороны неисправно тяги. Для удобства получения доступа можете вывернуть руль до упора в сторону.
2. При помощи ключа на 16 скрутите гайку фиксации наконечника.
3. Ослабьте контргайку, использую ключ на 22. После этого можете выбивать наконечник из суппорта.

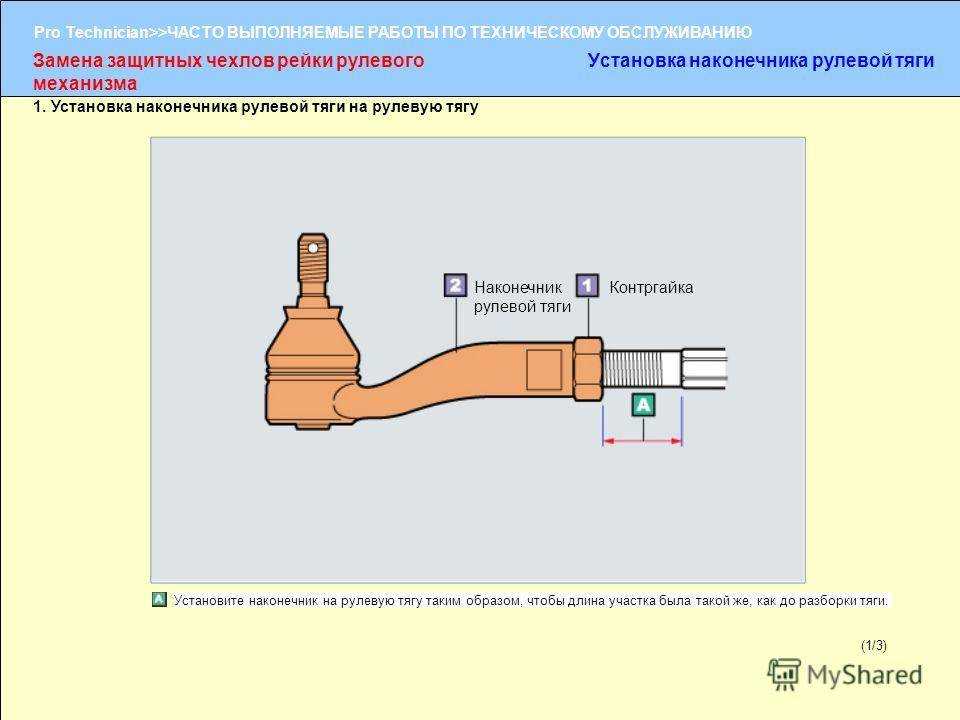

4. Когда будете скручивать наконечник, обязательно считайте число вращений. Это понадобится при монтаже новой детали.
5. Далее можно устанавливать на посадочное место новую тягу.

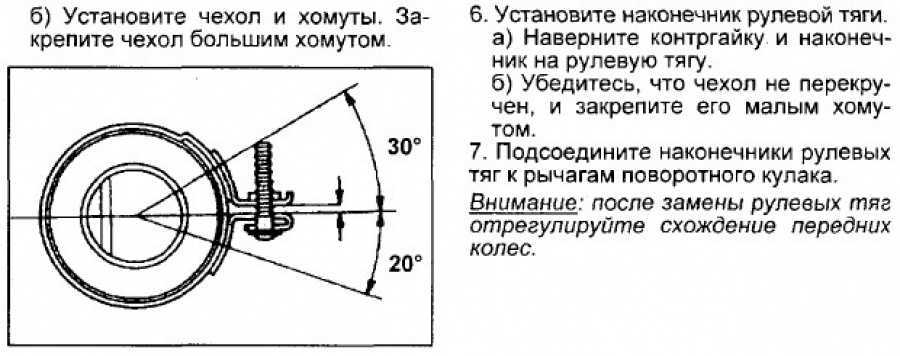

6. Используя резиновые хомуты, зафиксируйте резиновый кожух.
7. Рулевой наконечник следует накрутить на заранее подсчитанное количество вращений.
8. Установите на место контргайку и выполните запрессовку наконечника.
9. Поставьте на место колесо. Если необходимо поменять вторую рулевую тягу, то проделайте вышеописанные пункты с другой стороны.

На этом процедура не окончена. При любых вмешательствах в подвеску транспортного средства необходимо провести сход-развал. Здесь уже не получится обойтись без помощи автосервиса. Только после этого можете провести качественный тест драйв и проверить работу рулевых тяг. Убедитесь, что стук исчез, руль стал поворачиваться нормально, а отклонения от прямолинейной траектории движения больше не происходят.

Если посторонние шумы в подвеске остались, то проблема не в рулевых тягам. Чтобы сэкономить свои время и силы, рекомендуем направиться в специализированную СТО и точно выяснить, что является источником проблемы. Когда сломанная деталь будет найдена, тогда уже вам придется выбирать, делать ли ремонт самостоятельно или доверить работу автомеханикам.

Конструктивные особенности

В структуру рулевого узла Лада Калина входят:

• усилитель с электроприводом;
• колонка руля, способная регулироваться по вылету и наклону;
• рейка рулевая с электроусилителем с механизмом изменения передаточного числа;
• тяги с наконечниками, а также рычаги поворотного типа.

В картере механизма присутствует узел с механическим зацеплением, где основным действующим элементом является косозубая шестерня, у которой шаг зубьев меняется в зависимости от длины рейки.

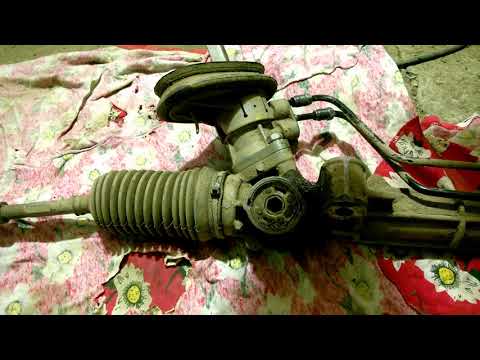

Рисунок отображает конструкцию реечного узла Лада Калина.

Прижим в паре «рейка-шестерня» осуществляется посредством пружины, а присутствующий пластиковый вкладыш призван снизить усилие трения. Уровень сжатия пружинного элемента регулируется с помощью гайки. Величина заводского зазора между рулевым валом и рейкой составляет 0,1 мм в модели LADA Kalina.

Если внутри узла появляется стук, то его можно устранить путем регулировки зазора своими руками. Рулевой вал центрируется с помощью двух подшипников, один и которых расположен в кронштейне колонки, а второй – внутри корпуса электрического усилителя. Кронштейн входит в соединение как с узлом крепления педалей, а вернее с его передней частью, так и с кузовом. Конструктивно кронштейн совместно с трубой образует шарнирное соединение из пары пластин. Данный узел обеспечивает изменение положения руля, где ширина диапазона перемещения ограничена посредством прорезей в обозначенных пластинах.

Выбор рулевых наконечников

40–50 тыс.км – это отметка, на которой обычно стоит произвести замену рулевых наконечников, так как они являются расходным материалом. Иногда качество наконечников оставляет желать лучшего, из-за чего их замену приходиться проводить раньше запланированного ТО, особенно в отечественных автомобилях.

Так, на автомобилях ВАЗ замена рулевых наконечников производится каждые 15–20 тыс.км, но периодичность замены так же зависит от производителя запчастей. Существуют ремонтируемые наконечники, но их ремонт требует большого опыта и квалификации, и выполняются исключительно профессионалами.

Чрезвычайно важно заменять рулевые наконечники попарно! Замена лишь с одной стороны не допустима, так как данные элементы выходят из строя почти одновременно. Комплект ключей и специальный съёмник – это то, что необходимо при замене рулевого наконечника

Съёмник позволяет отделить наконечник от ступицы. Если его нет, то часто автовладельцы просто ослабляют гайку, которая скрепляет наконечник и ступицу, а затем сильными и резкими ударами молотка выбивают наконечник. Но существует риск повреждения элементов подвески и кузова

Комплект ключей и специальный съёмник – это то, что необходимо при замене рулевого наконечника. Съёмник позволяет отделить наконечник от ступицы. Если его нет, то часто автовладельцы просто ослабляют гайку, которая скрепляет наконечник и ступицу, а затем сильными и резкими ударами молотка выбивают наконечник. Но существует риск повреждения элементов подвески и кузова.

Устранение люфта в рулевом управлении

Для регулировки рулевого управления понадобится обычный набор простых инструментов, позволяющих выполнить настройку креплений. Все работы по устранению неполадок проводятся в гараже со смотровой ямой, эстакадой, или с наличием подъемника.

Если люфтомер или ручная диагностика показали неудовлетворительные результаты, переходят к следующим действиям (потребуется помощь напарника):

Определить источник стука и проверить работу подвесок.
Попытаться подтянуть рулевую планку.
Взявшись за руль, поворачивать его из стороны в сторону в пределах свободного хода, одновременно наблюдая работу карданного вала около рейки, шаровых наконечников тяги. А также отслеживать уплотненность сопряжения штанг, которые должны точно входить одна в другую.
Если рулевая планка не повреждена, поворачивая регулировочный винт, устранить люфт в рейке.
Свободный ход в карданном вале возникает чаще всего по причине отсутствия смазки

Устранить его можно, только заменив деталь.
Люфт в месте сопряжения штанг устраняется точечной сваркой, которая сдерживает детали во время работы.
Отремонтировать или заменить шаровые наконечники, если есть необходимость.
Особое внимание уделить исправности наконечников и целостности резиновых пыльников.
Проверить, устранен ли люфт рулевого колеса.

Если все действия не привели к желаемому результату, остается только полностью разобрать рулевой механизм, чтобы определить, какие детали вышли со строя и заменить их.

Замена реактивных тяг

Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:

• молоток;
• пара накидных ключей на 19;
• металлическую щетку для очистки резьбы;
• монтажная лопатка;
• жидкость WD-40.

Реактивные штанги нужно менять в следующей последовательности: поперечная, передние, задние. Не следует приподнимать заднюю ось домкратом, иначе будут сложности в совмещении отверстий сайлентблоков и кронштейнов крепления.

Порядок выполнения работ:

• Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
• Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
• Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
• Установить новую тягу и прикрутить ее с верхней стороны.
• Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.

Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.

Для замены втулок понадобятся тиски, толстая отвертка, пара трубок и специальное приспособление для запрессовки. Диаметр первой трубки — 60-80 мм. Толщина второй должна соответствовать диаметру металлической втулки сайлентблока.

Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.

На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.

Замена втулок производится на снятых штангах.

Начинать надо с демонтажа старых сайлентблоков. Уприте трубки с двух сторон в шарнир: тонкую в металлическую втулку, а толстую — в резиновую втулку. Зажмите конструкцию в тиски и закрутите их. Металлическая втулка выйдет из сайлентблока и резину будет несложно извлечь из проушины с помощью толстой отвертки.

Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.

После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.

Подводим итоги

Многие компании сегодня предлагают восстановление тяг и наконечников. Но обычно это не имеет смысла. Вы заплатите деньги, но уже через несколько месяцев получите те самые проблемы. Отремонтировать данные детали практически невозможно. Даже на современном оборудовании выполнить ремонт будет крайне сложно из-за деформации, ржавения металла и других неприятных моментов, которые не подлежат восстановлению. Так что будьте максимально внимательны к вопросам ремонта рулевого управления и вовремя устраняйте неприятности в автомобиле, связанные с этими особенностями.

Источник
