Как снять головку блока цилиндров? 16 последовательных этапов и особенности процедуры

Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:

1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.

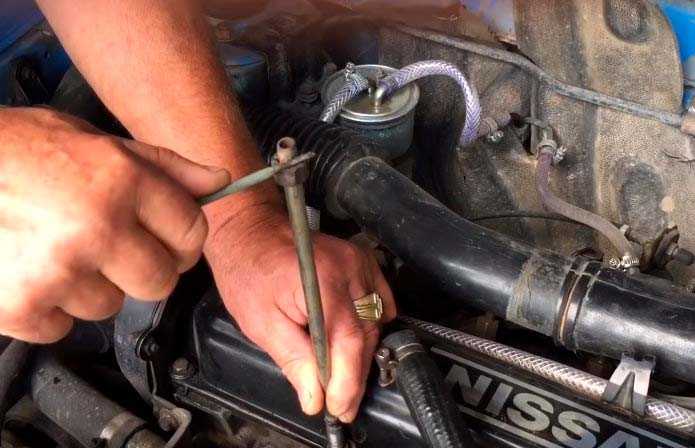

Правильная затяжка ГБЦ:

1. Смазать чистым моторным маслом резьбы болтов головки.
2. Завинтить их от руки на сколько можно.
3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя. В схеме затяжки можно встретить обозначение H*m.
4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
5. Далее, делаем протяжку болтов до значения для данного мотора.
6. Доворачиваем на 90 градусов.
7. Опять доворачиваем на 90 градусов.

Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112

1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
3. Третий — доворачиваем также по схеме на 90 градусов.
4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Блок цилиндров двигателя G4KDи G4KE

Блок цилиндров двигателя G4KDи G4KE

Снятие и разборка блока цилиндров

По умолчанию у нас уже головка блока цилиндров снята. Указания по снятию головки мы рассмотрели в статье «Снятие и установка ГБЦ двигателя объемом 2,0 л. — G4KD и 2,4 л. – G4KE

1. Снять маховик (автомобили с МКП).

2. Снять ведущую пластину (автомобили с АКП).

3. Извлечь двигатель в сборе с коробкой передач и установить на специальный стенд.

рис. 1

4. Снять приводной ремень ГРМ. Указания по снятию и установке ремня ГРМ мы рассмотрели в статье «Снятие и установка ремня ГРМ

рис. 2

5. Снять головку блока цилиндров

12. Снять датчик давления масла (А)

р ис. 12

13. Снять датчик положения коленчатого вала (А).

р ис. 13

15. Снять модуль уравновешивающего вала.

р ис. 16

17. Проверить осевой зазор шатуна.

18. Снять крышку шатуна и проверить масляный зазор.

19. Снять поршень и шатун в сборе.

(1) Использовать специальное приспособление, снять сажу с верхней поверхности цилиндра.

(2) Надавить на поршень, шатун и верхний вкладыш подшипника шатуна через верхнюю поверхность блока цилиндров.

— Держать вместе вкладыши, шатун и крышку.

— Расположить поршень и шатун в правильном порядке.

20. Снять крышку подшипника коленчатого овала и проверить масляный зазор.

21. Проверить осевой зазор коленчатого вала.

рис. 22

22. Поднять коленчатый вал с двигателя, не повредив шейки вала.

Расположить коренные и упорные подшипники в нужном порядке.

23. Проверить посадку между поршнем и пальцем.

Постарайтесь двигать поршень на пальце вперед и назад. Если перемещение невозможно, замените поршень и палец.

24. Снять поршневые кольца.

— Используя расширитель для колец, снять 2 компрессионных кольца.

— Снять вручную 2 боковых направляющих и прокладку.

Расположить поршневые кольца по порядку

25. Отсоединить шатун от поршня.

Проверка технического состояния блока и деталей блока цилиндров

Шатуны и коленчатый вал

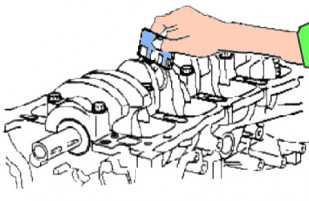

1. Проверить осевой зазор шатуна. Используя набор щупов, измерить осевой зазор, перемещая шатун вперед/назад.

рис. 1

Стандартная величина зазора: 0,1 — 0,25 мм.

Предельно допустимая величина: 0,35 мм.

Если осевой зазор шатуна превышает предельно допустимую норму, необходимо заменить его новым.

Если после установки нового шатуна осевой зазор превышает предельно допустимую норму, необходимо заменить коленчатый вал в сборе.

2. Измерить зазор в подшипниках шатунных шеек коленчатого вала.

• Нанести установочные метки на шатун и шатунную крышку, для правильной установки.

• Отвернуть две гайки крепления шатунной крышки.

• Снять шатунную крышку вместе с вкладышем подшипника.

• Очистить и промыть вкладыш и шатунную шейку коленчатого вала.

— Положить специальный пластиковый калибр на шатунную шейку, вдоль оси коленвала.

• Установить шатунную крышку и затянуть болты крепления моментом затяжки 19,6 Нм + 90˚.

Не проворачивать коленчатый вал.

• Отвернуть гайки крепления и снять крышку шатуна.

• Измерить толщину пластикового калибра (шкала прилагается к набору). Стандартная величина зазора в подшипниках: 0,025 – 0,043 мм.

р ис. 2

• Если пластиковый калибр после снятия слишком широкий или слишком тонкий, необходимо извлечь верхний вкладыш и установить новый. Затем повторить измерение зазора в подшипнике. Подбирать вкладыш необходимо по цвету маркировки.

Не подкладывать шайбу и не царапать поверхность вкладыша для регулировки зазора.

— Если зазор в подшипнике по-прежнему слишком велик или мал, необходимо установить следующий вкладыш и повторить измерение.

— а (А)
В (отсутствует)
— в (В) А (черный)

— с (С) АА (синий)

Диагностика ГБЦ

Диагностика ГБЦ предполагает поиск возможных неисправностей, определить которые зачастую можно и по внешнему виду. Поэтому после демонтажа нужно очистить ее плоскость от нагара и накипи. Для этого можно использовать дизельное топливом или бензин, а лучше всего «отмочить» головку блока в ванне с каустической содой.

После очистки можно попытаться визуально определить наличие повреждений ГБЦ.

1. Сначала необходимо осмотреть корпус головки на предмет наличия сколов, заусениц и иных механических повреждений. В случае, если в корпусе обнаруживаются значительные трещины, то это прямой путь к замене ГБЦ. Такие повреждения не ремонтируются.
2. Также необходимо проверить плоскость крепления ГБЦ к блоку цилиндров. Из-за перегрева двигателя она может искривляться, что приводит к просачиванию охлаждающей жидкости в моторное масло, после чего жизнь движка будет недолгой. Для проверки плоскости можно использовать точную измерительную линейку. Если зазор между ней и плоскостью ГБЦ на всем ее протяжении не превышает 0,05 мм, то все в порядке. В обратном случае плоскость придется зашлифовать до нужных значений, если же отклонения велики — придется и вовсе поменять ГБЦ.
3. Также с помощью микрометра проверяются другие элементы ГБЦ: шеек опоры распредвала (не более 0,1 мм), диаметра стержней клапана (до 0,03 мм), диаметра направляющих втулок (до 0,07 мм), зазора между осью клапана и рычагом (до 0,06 мм).

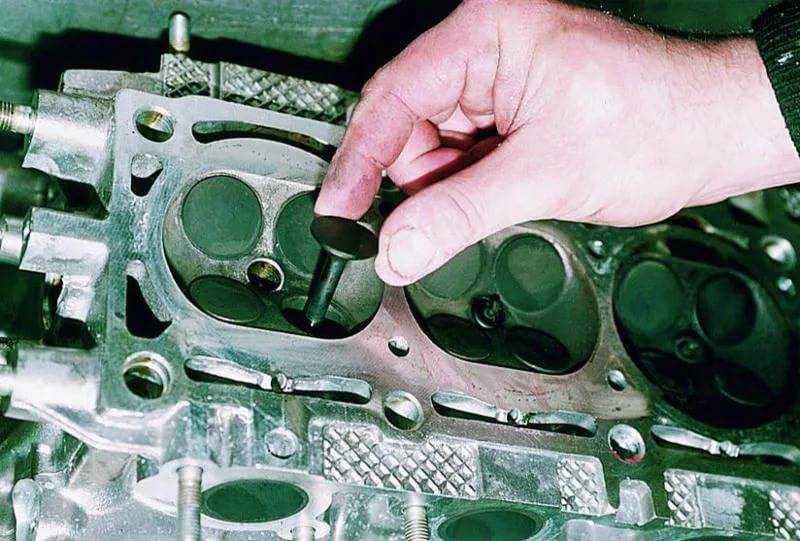

4. Состояние коромысла, рычага, седел и толкателей механизма газораспределения определяется с помощью визуального осмотра. На них не должно быть никаких механических повреждений (царапин и т. д.). При наличии они устраняются с помощью шлифовки.

Также диагностику герметичности ГБЦ можно провести на специальном компьютерном оборудовании — это даст более точные и надежные результаты.

Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

1. Головка блока цилиндров.
2. Прокладка ГБЦ.
3. Направляющая втулка клапана.
4. Маслоотражатель.
5. Прокладка крышки ГБЦ.
6. Крышка ГБЦ.
7. Силовая полоска.
8. Пробка для заливки масла в ДВС.
9. Болт крепления ГБЦ.
10. Шпилька крепления крышки ГБЦ.
11. Гайка крепления крышки головки блока цилиндров.
12. Передняя прокладка крышки ГБЦ.
13. Заглушка.

Устройство ГБЦ:

1. Один или более распределительных валов.
2. Камеры сгорания.
3. Места крепления газораспределительного механизма (ГРМ).
4. Рубашка системы охлаждения.
5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
6. Каналы для подачи моторного масла.

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

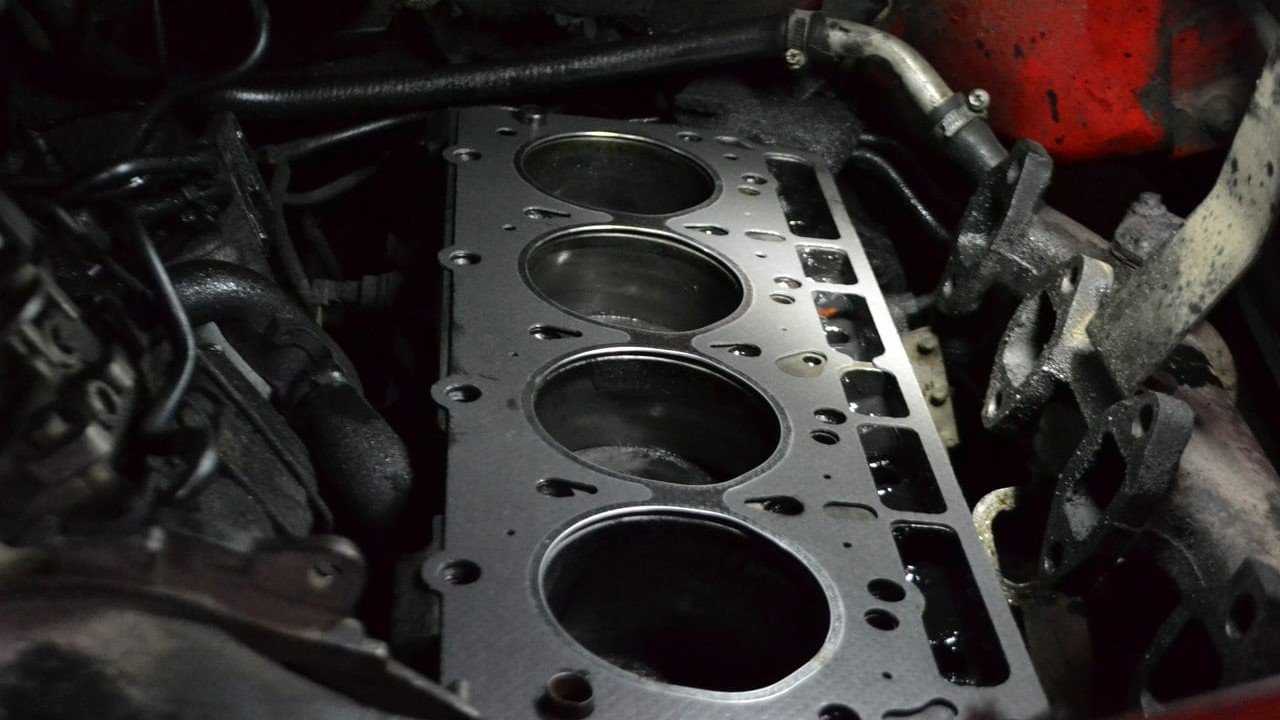

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

1. Головка блока цилиндров.
2. Прокладка ГБЦ.
3. Направляющая втулка клапана.
4. Маслоотражатель.
5. Прокладка крышки ГБЦ.
6. Крышка ГБЦ.
7. Силовая полоска.
8. Пробка для заливки масла в ДВС.
9. Болт крепления ГБЦ.
10. Шпилька крепления крышки ГБЦ.
11. Гайка крепления крышки головки блока цилиндров.
12. Передняя прокладка крышки ГБЦ.
13. Заглушка.

Устройство ГБЦ:

1. Один или более распределительных валов.
2. Камеры сгорания.
3. Места крепления газораспределительного механизма (ГРМ).
4. Рубашка системы охлаждения.
5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
6. Каналы для подачи моторного масла.

При установке головки цилиндров соблюдать следующие указания:

• Поставить новые прокладки. Они различны как для двигателей так и для головок цилиндров. Прокладка левой головки цилиндров со стороны цепного привода имеет 3 отверстия, а прокладка правой головки цилиндров — 2.
• Болты крепления головки цилиндров длиной 165 мм одновременно служат и для крепления корпусов подшипников распределительного вала.

Установить головку цилиндров (предварительно одев выпускной трубопровод на шпильки крепления) на два установочных штифта на блоке цилиндров.
Смазать резьбу болтов крепления головки цилиндров и завернуть болты. При замене болтов проверить соответствие их длины.
Затянуть болты крепления головки цилиндров в соответствии с порядком затяжки, показанном на рисунке, при помощи ключа 116 589 001 300. Первоначальный момент затяжки 30 Нм.
Новые болты затянуть моментом 50 Нм.
Окончательную затяжку болтов крепления головки цилиндров произвести через 10 мин моментом 50 Нм.
Дальнейшие работы выполнять в обратной снятию последовательности. Установить выпускной трубопровод и полностью закрепить

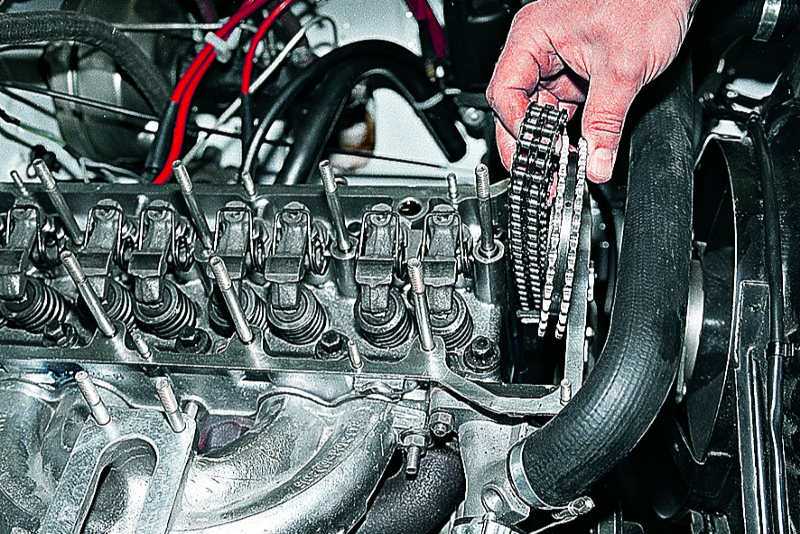

Установить звездочку вместе с цепью привода на распределительный вал, обратив внимание на совпадение меток на звездочке и цепи. Затянуть болт крепления звездочки моментом 100 Нм

удерживая распределительный вал от проворачивания.

В автомобилях с регулируемой подвеской колес предварительно установить детали крепления гидросистемы подвески.

Признаки пробитой прокладки ГБЦ

Необходимость в смене данной детали может наступить в самое неожиданное время. Однако время, которое она будет служить рассчитать невозможно, так как это чисто индивидуальный ресурс, зависящий ио стиля вождения, качества прокладки, марки и модели машыны и т.п. Стандартная гарантия на прокладку ГБЦ в магазинах — 1 год.

Но понимая симптомы, говорящие о необходимости смены этой детали, можно не пропустить этот важный момент. Самые распространенные среди них:

• В местах соединения ГБЦ и блока наблюдается протекание масла

  из мотора или жидкости охлаждения.
• На проверяющем щупе уровня масла видна субстанция беловатого оттенка

  , что говорит о протекании жидкости охлаждения сквозь прокладку.
• Если выхлопы вашего авто имеют белый цвет

  , даже после того, как машина прогрелась – это сигнализирует, что жидкость охлаждения уже в цилиндре.

• Повреждённая прокладка может пропускать масло и в радиаторную жидкость и в расширительный бачок. Другими словами масло начало циркулировать в охлаждающей системе

  автомобиля.

  Масло попало в охлаждающий бачок

• Еще один признак пришедшей в негодность прокладки – это поступление выхлопов в охлаждающую систему

  . Это можно определить, по наличию пузырей в радиаторной жидкости или в расширительном бачке.

  Пузыри в охлаждающем бачке

Эти признаки — еще не конечный диагноз, но не прислушиваться к ним нельзя. Так или иначе необходимо найти причины и исправить их до того, как двигатель выйдет из строя.

Особенности снятия ГБЦ

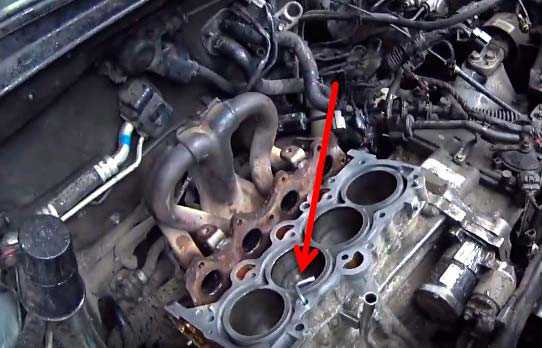

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Отсоединить выпускную трубу от выпускных трубопроводов.
Ослабить болты крепления головки цилиндров в обратной последовательности, в показанном на рисунке порядке затягивания болтов крепления головки цилиндров

Обратить внимание на то, что для отворачивания и для затягивания болтов крепления головки цилиндров нужно использовать два разных ключа. Для отворачивания болтов крепления необходим ключ с 8 мм шестигранником и 52 мм удлинителем с шарниром.

• При отворачивании болтов крепления правой головки цилиндров сдвинуть к середине двигателя башмак натяжителя цепи привода.
• Разъединить головку цилиндров и выпускной трубопровод.

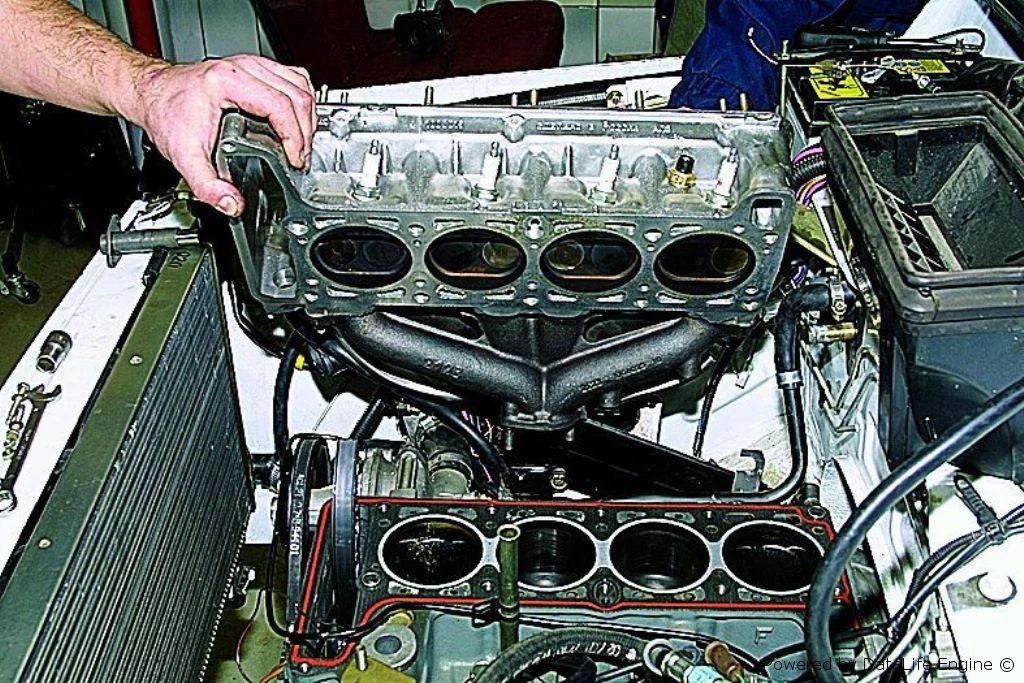

• Снять выпускной трубопровод со шпилек крепления и снять головку цилиндров, при необходимости, использовать молоток с пластмассовыми рабочими поверхностями.
• Тщательно очистить привалочные ппоскости головки и блока цилиндров.
• При необходимости отремонтировать головку цилиндров. При установке головки цилиндров поставить новую прокладку.

Головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром выпускного канала «А» и наружным диаметром седла выпускного канала «G», и поэтому не взаимозаменяемы. На рисунке показан разрез выпускного клапана с основными размерами.

Что нужно для замены ГБЦ?

Производить разборку, заменять и восстанавливать ГБЦ на 8-цилиндровом или другом двигателе надо после подготовки инструментов:

• специальная оправка, потребуется для запрессовки маслоотражательных колпачков;
• микрометр, необходим для замера клапанов, а также направляющих элементов;
• развертка, будет использоваться для разворачивания новых втулок;
• специальные оправки для демонтажа (выпрессовки), а также установки новых втулок;
• набор зенкеров, предназначены для восстановления седел клапанов;
• специальные приспособления для рассухаривания клапанных пружинных элементов;
• комплект гаечных ключей;
• новая прокладка ГБЦ;
• электроплита, используется для нагрева головки блока цилиндров, если будет выполняться ее дефектовка, а также для прогрева втулок перед запрессовкой.

Перед выполнением ремонта ГБЦ обязательно надо подготовить необходимые запчасти и метки, их состав зависит от модели автомобиля и типа дефекта.

Пользователь Alex ZW рассказал о ремонте ГБЦ, а также о том, что потребуется для выполнения этой задачи.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

• нет необходимости разбирать двигатель;
• экономит время.

Возьмите трубку с такими диаметрами:

• Внешний – чуть меньше диаметра болта ГБЦ.
• Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
3. Приварите трубку к шпильке.
4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Особенности снятия ГБЦ

Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.

Признаки пробитой прокладки ГБЦ

Предпосылки проверки состояния прокладки представлены:

• на периметре примыкания головки к основанию двигателя видны следы моторного масла или антифриза;
• при проверке масла на щупе имеется светлый пенистый налет, свидетельствующей о попадании в картер жидкости охлаждения;
• светлый густой дым из выхлопной трубы, после прогрева ДВС, также информирует о наличии антифриза в картере;
• жировые пятна в расширительном бачке охлаждения или радиаторе говорят о просачивании масла в систему охлаждения.

К чему приводит пробой в прокладке ГБЦ

Эксплуатация автомобиля с нарушенной целостностью уплотнительного элемента представлена следующим:

• машина будет плохо заводиться, а при работе может дымить и тяга ухудшиться;
• двигатель при работе будет троить, глохнуть, а его обороты неустойчивы;
• может пропадать компрессия в цилиндрах;
• если моторное масло разбавлено антифризом, внутренние детали будут «шлифовать» другу друга.

В результате гарантировано посещение СТО для замены вышедших из рабочего состояния деталей и узлов.
