Специально для статьи был приобретен двигатель змз 406 с большим пробегом. По словам старого хозяина он пробежал более 600 тысяч км в разных условиях и эксплуатировался разными водителями, в том числе и пилотами, для которых капот является частью обшивки автомобиля, а не крышкой моторного отсека.
Этот двигатель тупо разобрали по болтикам без всякой диагностики неисправностей, так как пробег большой и делать надо всё. Сняв и почистив голову увидели: седла клапанов, особенно выпускных, обсевшие, т.е. это приведёт к снижению или потере компрессии. На фото видно, что клапана сидят глубже поверхности камеры сгорания
Кстати, для хозяев этих машин и начинающих мотористов, это очень серьезная неисправность для двигателя с гидрокомпенсаторами, которой необходимо уделить должное внимание. Замерами и цифрами в этой статье увлекаться не будем, она есть в соответствующей литературе, чтобы не упустить некоторых важных моментов
Здесь тоже видно, как утоплены клапана, правда изображение некачественное.
Соответственно головку блока везем в мастерскую на замену направляющих втулок клапанов, сёдел клапанов и шлифовку, блок на расточку цилиндров под новые ремонтные поршня, а коленвал и промвал на шлифовку. Что приятно удивило — размеры шеек коленвала на несколько соток оказались ниже допуска, хоть и блок внутри был покрыт толстым слоем масляного нагара. Но в принципе тут нечего удивляться — это заводское качество.
Пока ждем результатов обработки, есть время разобраться с другими деталями.

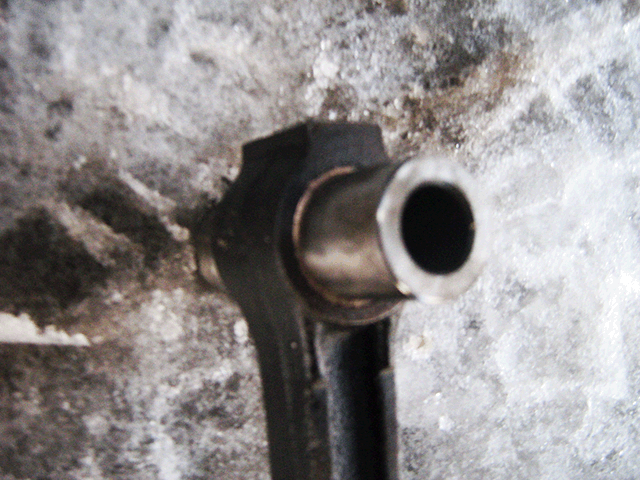

Проверяем износ втулок верхней головки шатуна — как правило, лучше конечно замена.
Проверяем износ большой звездочки промежуточного вала со стороны их прилегания, если присутствует выработка от стопорной пластины, то её завариваем полуавтоматом и отдаем шлифовать —
чтобы получилось вот так.
Теперь выработки, как показывает практика, в этом месте никогда не будет, ввиду изменения структуры металла.
Проверяем маховик, если присутствует выработка от диска сцепления, то отдаем токарю или шлифовщику на проточку.

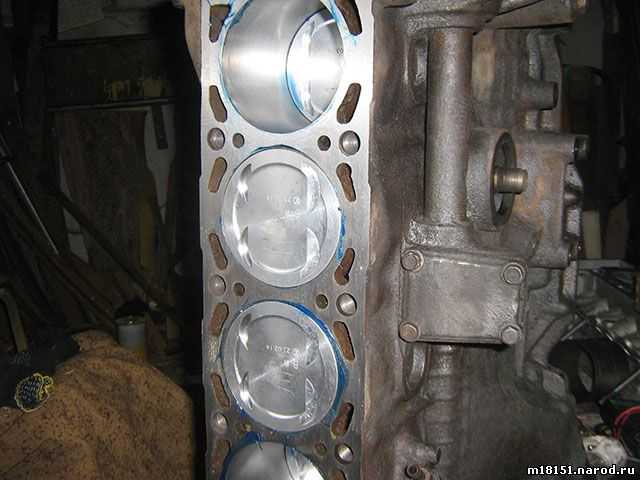

Привезли блок — как видно, кроме расточки, его еще шлифовали из-за небольшого коробления поверхности вовремя эксплуатации. Если исходить из практики то б/у блоки после расточки выхаживают на много больше, чем новые, так как за время работы получили многочисленные термические обработки, усадки металла и т.д.
Да, шлифовать блок надо обязательно с передней крышкой, чтобы они лежали в одной плоскости.
Теперь его следует хорошо отмыть и удалить всю стружку из масляных каналов.
После чистки блока чистим коленвал. Выкрутив пробки коленвала нередко приходится наблюдать такую картину — отверстие почти целиком забито отложениями масляного нагара. Чистим, промываем, продуваем.
Бывает, что грани пробки срезает, то тогда можно к ней приварить болт и выкрутить.
Начинаем сборку. Устанавливаем коренные вкладыши с отверстиями на свои места, смазываем их маслом или другой смазкой и укладываем коленвал.
В бугеля ставим остальные вкладыши и закрепляем коленвал. На всех бугелях кроме третьего набит порядковый номер на бобышке и ставятся они замком к замку вкладыша.
Теперь на шатун уже с заменённой втулкой верхней головки ( менял и разворачивал втулку под палец знакомый фрезеровщик т.к. самому лень )
устанавливаем поршень, предварительно нагретый феном, ( чтобы палец свободно зашёл в поршень ), совместив надпись «ПЕРЕД» и бобышку на шатуне с одной стороны ( указано стрелками ).

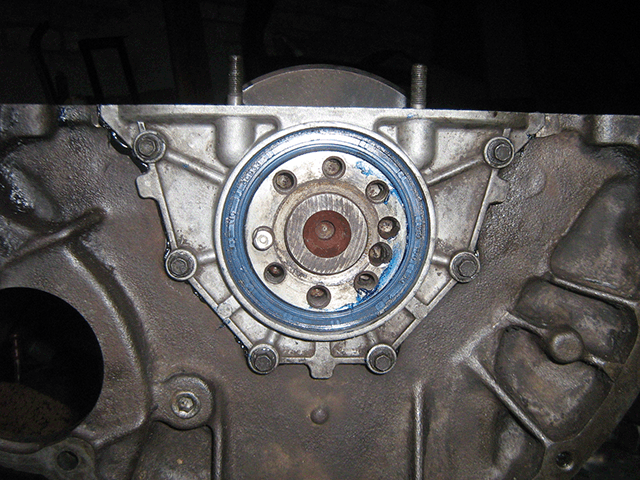

Устанавливаем заднюю крышку с новым сальником.
Устанавливаем маховик, предварительно проточенный на токарном станке.
Теперь ставим блок на маховик, для удобства установки поршней.
Устанавливаем кольца на поршень, так чтобы надписи на кольцах смотрели вверх ( так Вы никогда не ошибетесь при ориентации колец ).
Разворачиваем кольца на 120 градусов друг относительно друга, но так чтобы замок нижнего маслосъёмного кольца не был в области пальца, и стягиваем обжимкой.
Ставим шатунные вкладыши и поочерёдно устанавливаем поршня, не забывая, что бугель ( нижняя часть шатуна ) устанавливается относительно шатуна — замок к замку.
AUTOFIZIK.RU / авторемонт
Схема установки и клеймения крышек распределительных валов
I – передняя крышка; II – вал впускных клапанов; III – вал выпускных клапанов.
Снимаем наконечники со свечей зажигания вместе с высоковольтными проводами.
Снимаем катушки зажигания (см. Проверка и замена катушек зажигания). Катушки можно оставить на крышке, отсоединив от них низковольтные провода. Отсоединяем от карбюратора тросы привода дроссельных и воздушной заслонок (см. Снятие карбюратора). Снимаем решетку и верхнюю панель облицовки радиатора (см. Снятие решетки облицовки радиатора и Снятие верхней панели облицовки радиатора). Отсоединяем провода от датчиков температуры и давления масла (см. Замена датчиков указателя температуры, Замена датчиков давления масла) отгибаем скобы крепления проводов…
…и снимаем провода с двигателя.
Ослабляем хомут и отсоединяем малый шланг системы вентиляции картера.
Ключом «на 12» отворачиваем восемь болтов крепления крышки головки блока.

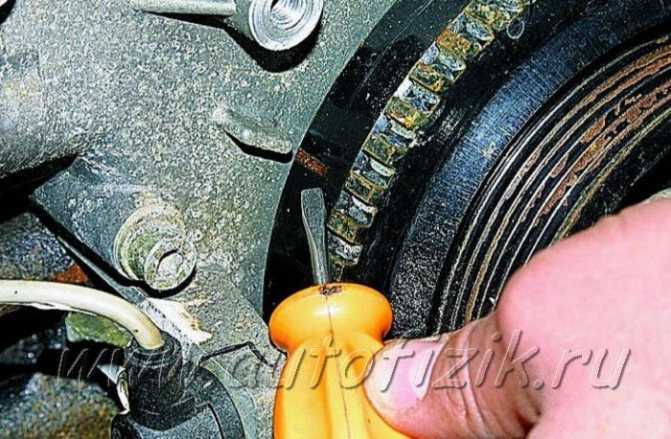

Проворачивая коленчатый вал головкой «на 36», выставляем его в положение ВМТ такта сжатия первого цилиндра, (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров,…
…а метки на звездочках распределительных валов должны быть развернуты в противоположные стороны и находиться на уровне верхней кромки головки блока.
ВНИМАНИЕ о время дальнейшей работы не проворачивайте коленчатый вал. Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке)
Для удобства снимаем топливный насос (см. Снятие топливного насоса двигателя ЗМЗ-4063) и, не отсоединяя шлангов, отводим его в сторону (можно оставить топливный насос на крышке).
Ключом «на 12» отворачиваем четыре болта (два нижних — короткие).
Снимаем переднюю крышку головки блока цилиндров.
. и уплотнительную прокладку.
Шестигранным ключом «на 6» отворачиваем два винта…
…и снимаем верхний успокоитель верхней цепи.
Тем же ключом отворачиваем два винта крепления среднего успокоителя.
Ослабляем натяжение цепи на участке около среднего успокоителя, повернув вал выпускных клапанов по часовой стрелке ключом «на 17» за болт крепления звездочки (или ключом «на 30» за четырехгранник выполненный на валу).

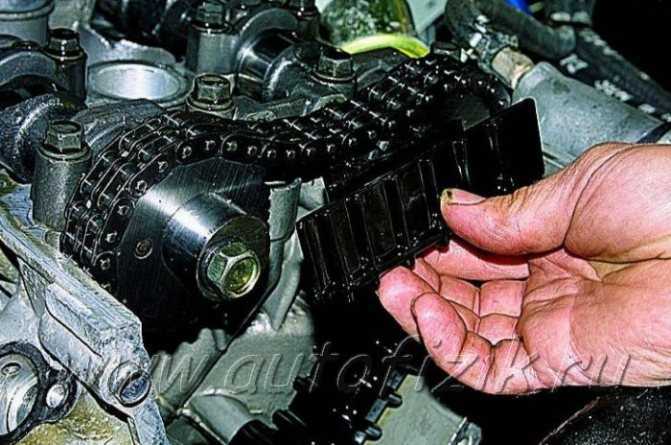

Снимаем средний успокоитель.
Удерживая вал выпускных клапанов ключом «на 30», ключом «на 17» отворачиваем болт крепления звездочки.
Снимаем звездочку с вала выпускных клапанов.
Аналогично отворачиваем болт крепления звездочки вала впускных клапанов.
Снимаем эксцентрик привода топливного насоса…
…и звездочку вала впускных клапанов.
Головкой «на 12» отворачиваем четыре болта крепления передней крышки распределительных валов.
Снимаем переднюю крышку…
…и пластиковые вкладыши ограничения осевого перемещения распределительных валов.
Головкой «на 12» последовательно по пол-оборота ослабляем затяжку болтов крепления крышек распределительного вала до тех пор, пока пружины клапанов не перестанут поджимать валы.
Окончательно отворачиваем болты и снимаем крышки.
Снимаем распределительный вал.
Аналогично снимаем второй распределительный вал. Перед установкой распределительных валов смазываем моторным маслом их опорные шейки, кулачки, а также постели в головке и крышках.
Вал выпускных клапанов устанавливаем штифтом направо (глядя спереди), а впускных — штифтом вверх. При этом валы находятся в устойчивом положении (для наглядности шланг радиатора снят).
Распределительные валы впускных и выпускных валов взаимозаменяемые, но.
ВНИМАНИЕ Обратите внимание на правильное положение штифтов в отверстиях фланцев распределительных валов
повторная протяжка гбц
И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.
В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.
Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.
Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.
Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.
Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.
Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.
Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.
Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.
Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать тут. И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!
Всем привет, суть вопроса в заголовке, какую именно из паранитовых ? есть куча всяких, фритексы, бутлеры, триали, ноунеймов куча. Какую именно купить ?
Замена седел
Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.
Удаление старых посадочных элементов
Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.
Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.
После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.
Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.
Установка распредвалов змз 406, засада
В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.
Порядок сборки 406 двигателя своими руками
Важно! Прежде чем приступать к сборке двигателя, тщательно вымойте руки и рабочие инструменты. Внимательно осмотрите состояние гаек, болтов и шпилек на предмет срыва грани и резьбы либо других повреждений
Подозрительные крепежи обязательно замените новыми – много денег на это вы не потратите, зато последствия использования низкокачественных креплений могут быть далеко не самыми приятными. Затягивая крепления, не прилагайте слишком больших усилий – резьба срывается предельно просто, но восстанавливается крайне сложно. Для дополнительного уплотнения прокладок прекрасно подходит герметик, а также шеллачный лак. Предварительно обезжирьте растворителем либо ацетоном сопрягаемые плоскости под прокладки, после чего вытрите их насухо. Кому-то вышеописанные подготовительные мероприятия могут показаться слишком долгими и бесполезными, зато в результате уже собранный двигатель будет оставаться чистым, а о том, что такое подтекания, вы вообще забудете. Непосредственно процесс сборки состоит из нескольких технологических шагов. Выполните последовательно каждый из них, и итоговый результат по качеству не будет уступать работе квалифицированного мастера.
Ремонт двигателя 406 Газель
Моторы ЗМЗ 406 на «Газели» – карбюраторные, с электронной системой зажигания. По сравнению с ЗМЗ 402 эти двигатели «прижились» на коммерческом авто лучше, но проблема с системой охлаждения здесь тоже не решена. Водители «Газелей» стараются принять все меры, чтобы избежать перегрева, одно из таких решений – установка более объемного трехрядного радиатора охлаждения.
Двигатель ЗМЗ 4063.10 обладает большим ресурсом, до капитального ремонта при нормальной эксплуатации (без перегрева) мотор может легко проходить 250-300 тыс. км. Текущий ремонт ДВС также требуется, в основном приходится менять:
- цепи ГРМ, их обычно хватает на 70-80 тыс. км, меняются комплектом – две цепи, башмаки, успокоители, звездочки;
- поршневые кольца, часто требуется замена примерно на 150 тыс. км.
Если мотор перегревается, головку блоку не просто коробит, она совсем выходит из строя. Покупать новую ГБЦ дорого, поэтому перегрева нужно старательно избегать. Есть еще одна болезнь этих моторов, но ее нельзя назвать серьезной – почти постоянно «сопливится» масло из под клапанной крышки. При замене прокладки на какое-то время масло перестает подтекать, но ненадолго. Ремонт двигателя на Газели с 406-ым силовым агрегатом часто делают в автосервисах, не все водители могут выполнить работы своими руками – ДВС имеет более сложную конструкцию.
Где находится?
Цепь ГРМ ЗМЗ-406 располагается на шкиве коленчатого вала. Она вращается одновременно с ним при работе двигателя. Также используются специальные успокоители цепи ГРМ ЗМЗ-406. Они обеспечивают необходимое натяжение механизма.
Если он придет в негодность, установка фаз ГРМ ЗМЗ-406 будет производиться неправильно. Цепь растянется или перескочит на несколько зубьев. Во время работы механизма приводится в действие водяной насос, гидравлический усилитель (не на всех «Газелях») и промежуточный вал системы зажигания. С каждым из этих элементов цепь ГРМ ЗМЗ-406 тесно связана.
Sources:
https://partreview.ru/detail/prokladka-gbts-8/ https://fb.ru/article/286148/tsep-grm-zmzustanovka-i-zamena
Теория
Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.
Замена прокладки ГБЦ двигателя ЗМЗ-406
Обычно прокладку головки блока меняют при следующих повреждениях:
— Прорыв газов в систему охлаждения;
— Попадание в систему охлаждения масла;
— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).
Снятие
Головку блока можно снять с ресивером и выпускным коллектором.
Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:
Отсоединить топливопроводы подачи и слива топлива.
Снять аккумуляторную батарею.
Слить жидкость из системы охлаждения двигателя.
Снять катушки зажигания.
7. Отсоединить штекерную колодку датчика фазы от жгута проводов.
Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.
Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.
Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.
Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.
Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.
Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.
Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.
Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.
Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.
Затем вынуть трос акселератора из кронштейна вверх.
Отогнуть держатель троса акселератора и вынуть из него трос.
Отвести трос акселератора в сторону от двигателя.
Отсоединить провода от генератора.
Отсоединить штекерную колодку 1 от регулятора холостого хода.
Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.
Отсоединить штекерную колодку 1 от датчика температуры воздуха.
Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя
Отсоединить штекерные колодки 1 от форсунок.
Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.
Отвести жгут проводов в сторону от двигателя.
Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.
Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.
1. Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)
Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3
Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…
Снимаем головку блока цилиндров…
Отделяем и снимаем прокладку под головкой
Установка
Устанавливают головку блока в порядке, обратном снятию.
Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.
Провести общую дефектацию головки цилиндров.
Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.
Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.
Если зазор превышает 0,1 мм, головку нужно заменить.

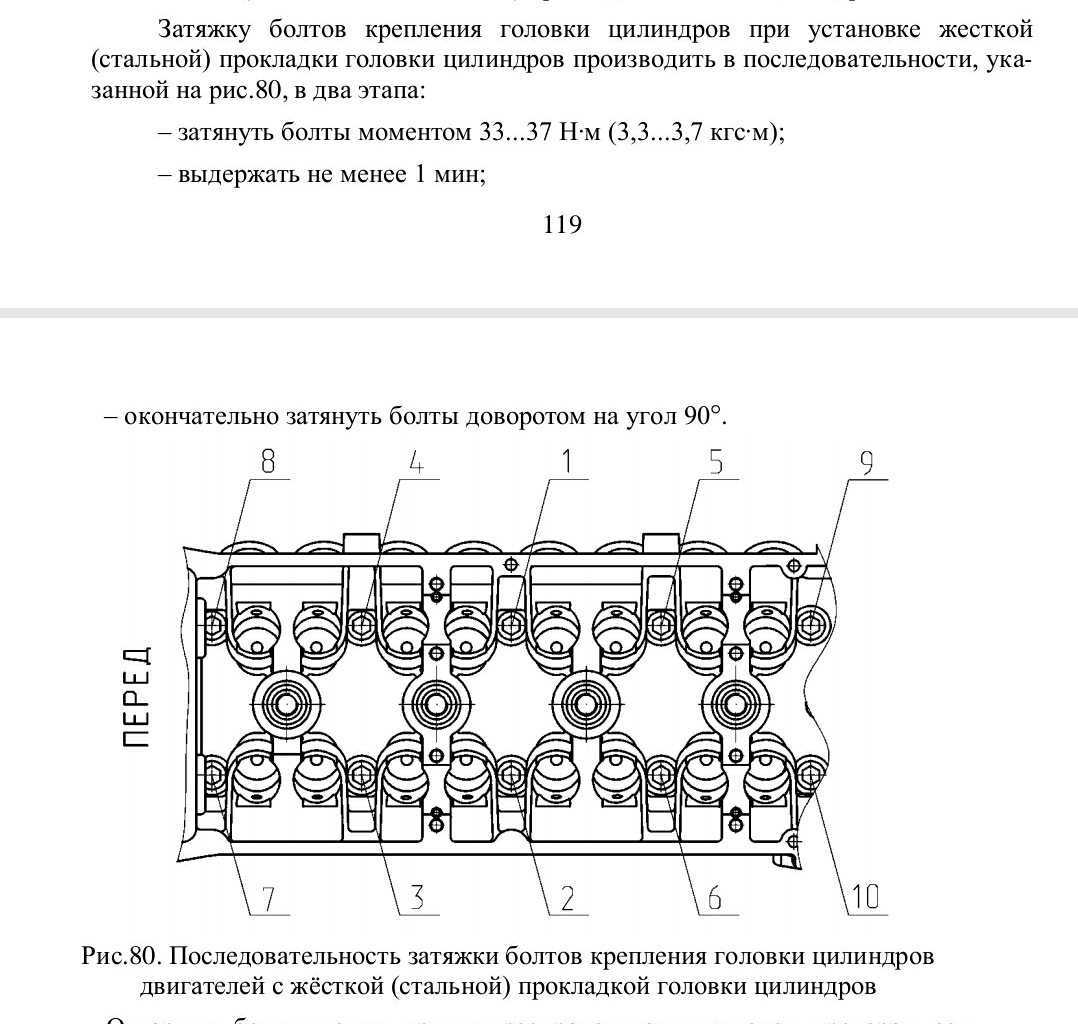

Порядок затяжки болтов крепления головки блока показан на рисунке.
Болты крепления головки блока затянуть в два этапа:
Источник
Как снять головку блока с газели 405 двигатель
Ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки ГБЦ.
Очень важно сделать ремонт головки после того, как перегрели мотор. Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть
Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть.
Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров.
Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат.
Хорошо отремонтированная головка – это 50% хорошей работы двигателя.
Разборка
Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.
Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.
Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.
Видео: «ГТ» Замена прокладки ГБЦ на Газели с ЗМЗ 405м и 406м!Скачать
Видео: Замена прокладки гбц змз 405 в домашних условиях Нюансы подробно 1Скачать
Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.
Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.
Снять прокладку ресивера.
Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом (на фото не показаны).
Снять прокладку впускной трубы.
Отвернуть болты 1 и снять заднюю крышку 2 головки блока.
Снять прокладку крышки.
Вынуть гидротолкатели 1 клапанов.
Гидротолкатели удобнее вынимать с помощью магнита или присоски.
Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.
Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.
Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.
Видео: Замена прокладки головки 405.22 двигателяСкачать
Видео: Снова прокладка! Шлифуем блок 405 ЗМЗ самостоятельноСкачать
Пинцетом вынимаем два сухаря и плавно отпускаем пружины.
Снимаем верхнюю тарелку и две пружины клапана.
Съемником удаляем маслоотражательный колпачок.
Подцепляем отверткой и вынимаем опорную шайбу 1 пружин клапанов.
Переворачиваем головку блока цилиндров и вынимаем клапан, пометив место его установки, для того, чтобы при последующей сборке клапан встал на свое прежнее место.
Аналогично снимаем и помечаем остальные клапаны.
Изношенные направляющие втулки клапанов выпрессовываем оправкой
Шестигранным ключом “ на 8 ” выворачиваем заглушки масляных каналов
Капремонт 406 двигателя
Ремонт любого двигателя достаточно сложный и трудоемкий процесс, однако при наличии некоторого опыта, его возможно осуществить самому, без посещения автосервиса. В этой статье мы познакомим вас с ремонтом 406 двигателя (видео).
Разборка двигателя
В первую очередь нужно подобрать и разложить возле себя все необходимые инструменты, поиски нужных ключей во время ремонта лишь съест драгоценное время. Поэтому все головки, воротки, динамометрический ключ, шестигранники, оправка должны быть заранее вами приготовлены. Учтите, что понадобится головка на 36, чтобы расправиться с передним шкивом КВ, а также рассухариватель клапанов для 406 двигателя. Помните о том, что рассухаривтель 406 двигателя особенный, так как при прямом расположении двигателя, его клапаны находятся под углом.
Перед разбором двигателя приготовьте достаточно большое пространство для того, чтобы укладывать детали по порядку. Если места не хватает, то помечайте детали любым удобным способом.
После подготовки рабочего места, приступайте к разборке. Сначала откройте капот и открутите четыре болта на креплении, после чего капот можно будет снять. Удалите охлаждающую жидкость из системы охлаждения, слейте масло из картера и коробки передач, снимите аккумулятор. Далее разбирать можно как вашей душе угодно. Обычно моторный отсек полностью освобождают от всех деталей, оставляя блок с поршневой группой и насос гидроусилителя.
Когда разборка окончена, отмойте свой двигатель, обычно для этого используется бензин или керосин
Стоит уделить внимание проводам, нет ли каких повреждений. После чистки и проверки на повреждения, решаем, нужна ли расточка
Лучше отвезти какому-нибудь умельцу, который не возьмет с вас много денег, чем тратиться в дорогих автосервисах на ремонте 406 двигателя (видео).
Обязательно купите коренные и шатунные вкладыши, даже если не стали шлифовать шейки коленчатого вала.
Сборка двигателя
Самое главное при сборке – работать чистыми инструментами и руками, дабы не убить потраченные на ремонт время и силы. Если какие-то болты или гайки имеют сорванную резьбу – покупаем и устанавливаем новые. Затягиваем крепко, но без геройства. Сорвав резьбу, вы наживете себе много проблем. Уплотните герметиком прокладки, многие советуют для ремонта 406 двигателя (видео) герметик фирмы ABRO. Под прокладками часто обезжиривают поверхность ацетоном, чтобы при работе в двигателе не было подтеков.
Блок цилиндров кладем вверх дном, укрепляем коренные вкладыши с отверстиями. На опору помещаем упорные полукольца коленчатого вала.
Укладываем коленчатый вал и закрываем крышками. Главное не перепутайте крышки местами, устанавливайте их по нумерации. Динамометрическим ключом закручиваем крышки.
Коленвал должен крутиться с легкостью, без лишних усилий. Если этого не происходит, то разбирайте его заново, что-то пошло не так. Может быть некачественная расточка.
После этого установите задний сальник и прикручивайте маховик. Помните, что маховик можно установить лишь в одном положении, для этого существует установочный штифт. Далее установка привода масляного насоса, предварительно покрыв шестерни моторным маслом.
Когда вы приступите к установке успокоителя нижней цепи не забудьте о том, что метки на звездочках коленвала и промежуточного вала должны совпадать с метками на блоке цилиндров. Верхнюю цепь подтяните к кронштейну генератора, установите поддон и усилитель картера, картер, стартер, насос охлаждающей жидкости, генератор. То есть все детали устанавливаются в обратном от разборки порядке.
Ремонт 406 двигателя (видео) процесс нелегкий и долгий, однако для настоящего автолюбителя в нем нет ничего страшного.
