Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

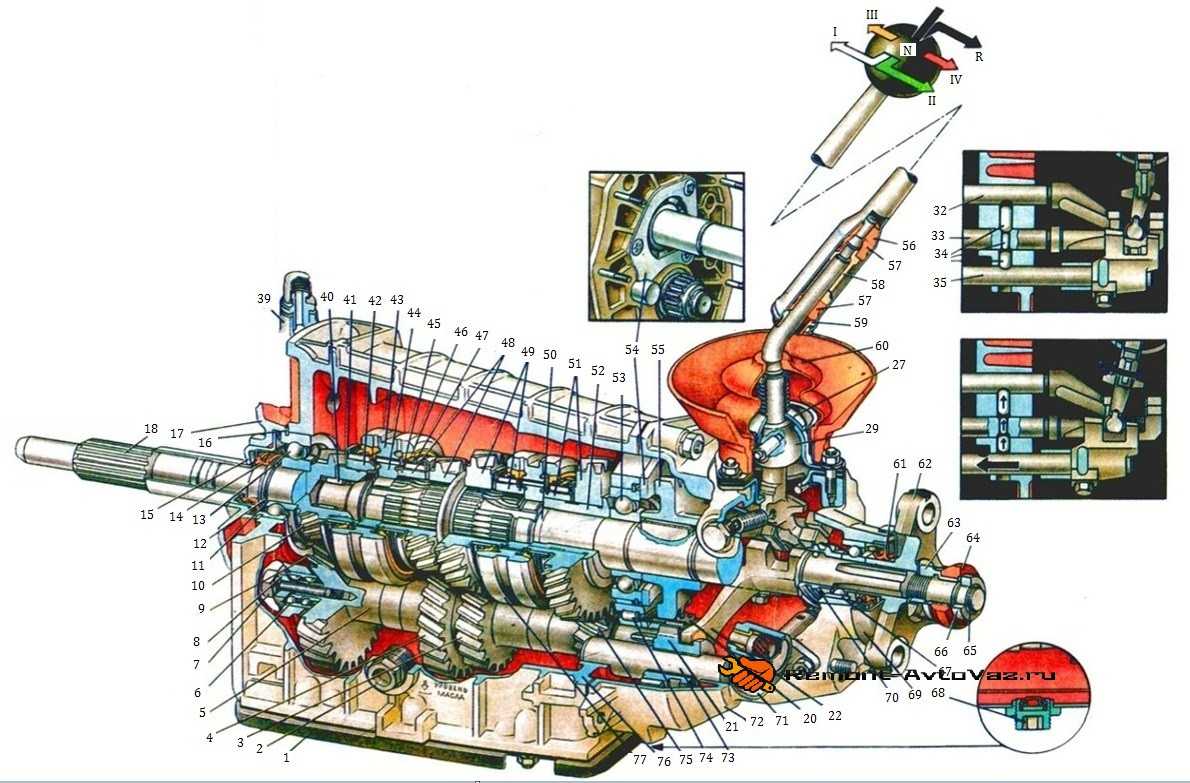

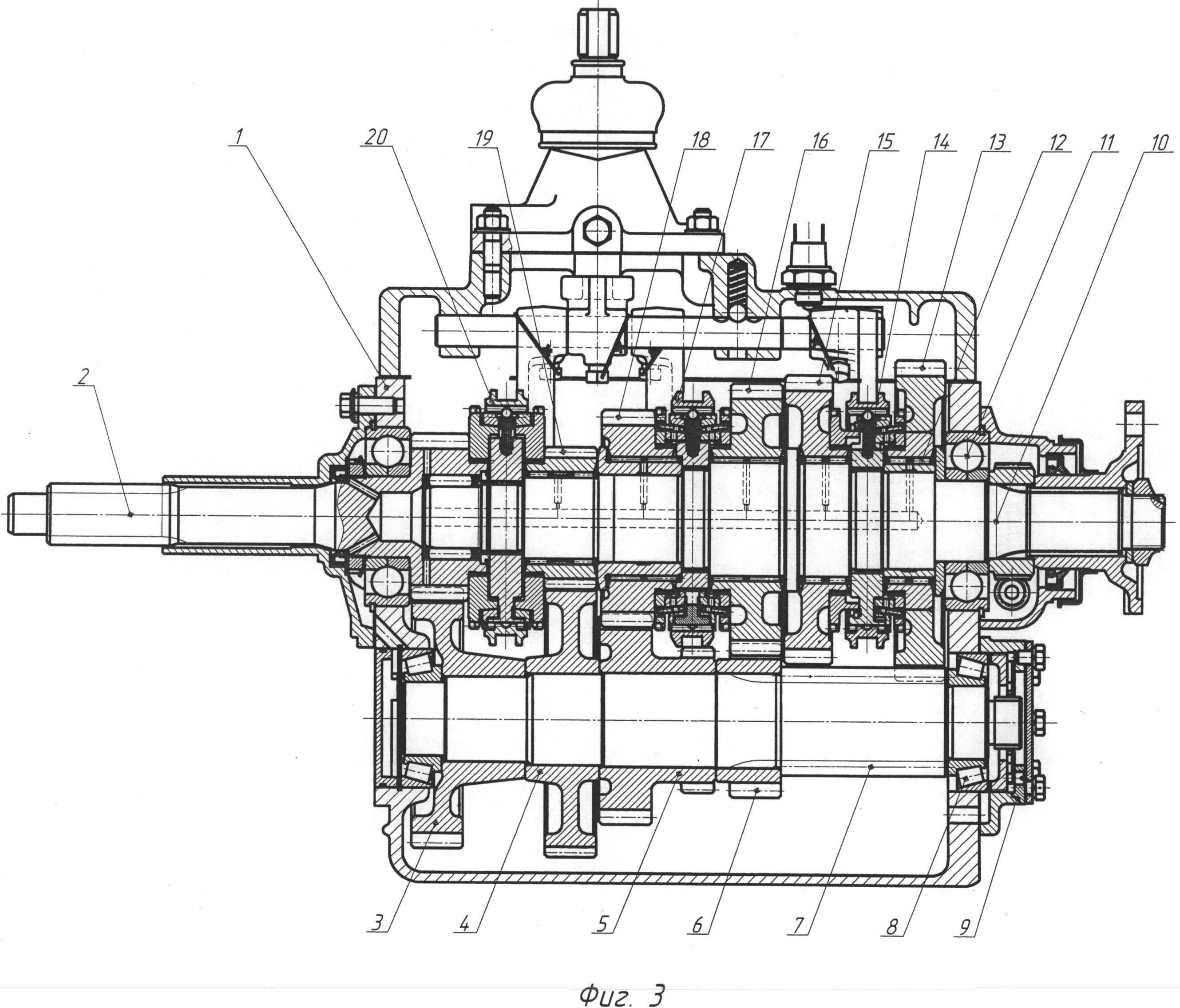

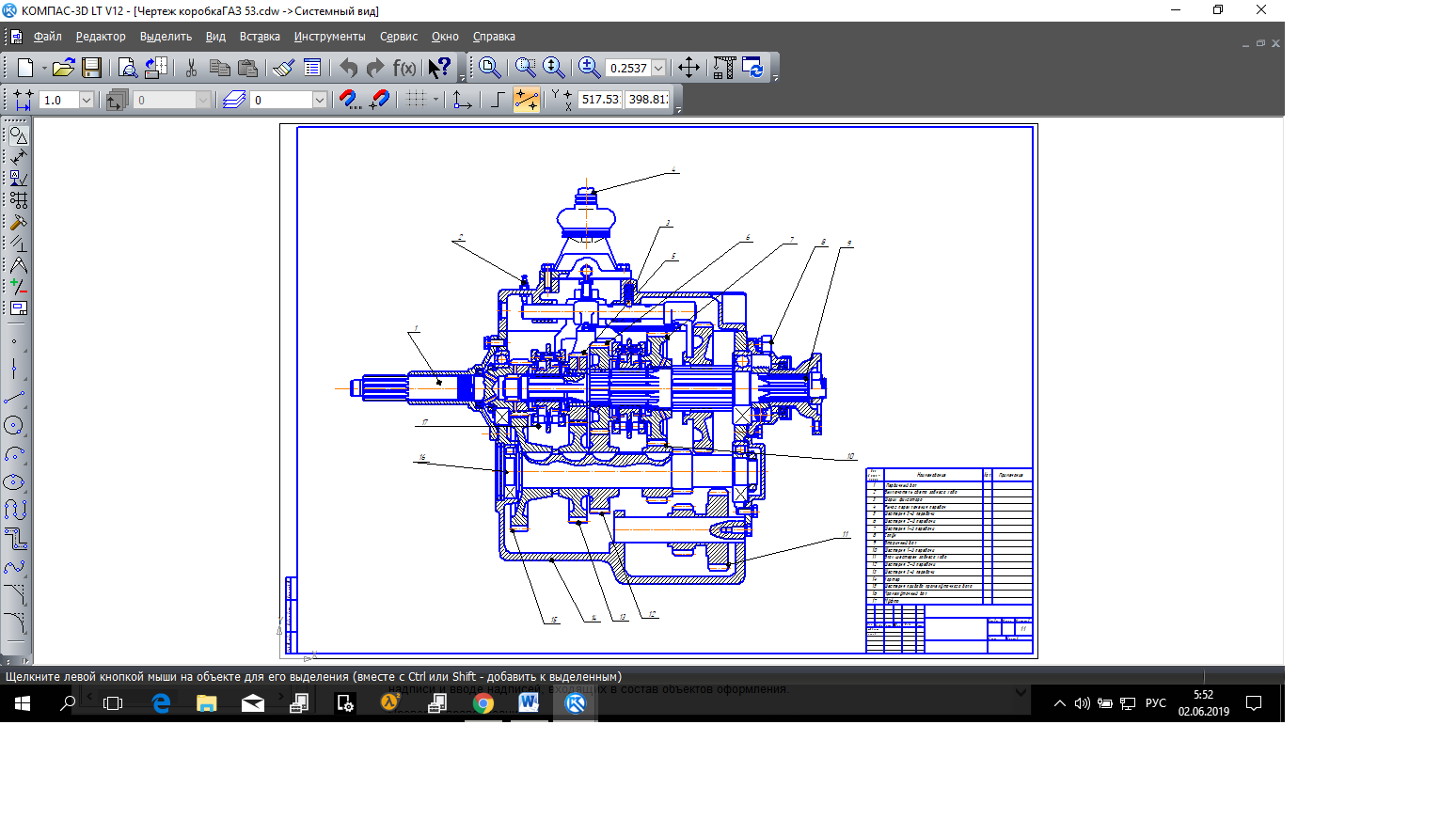

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

По каким причинам может потребоваться замена подшипника коробки

Как понять, что пришло время для замены подшипника коробки:

• слышны постукивания, когда сцепление опущено (на холостом ходу);
• появились проблемы с включением и выключением сцепления, этот признак указывает на то, что подшипник пришел в негодность;
• свист из области, где находится трансмиссия, указывает на то, что недостаточно смазки, чтобы устранить проблему, нужно произвести замену масла;
• КПП «подвывает», значит, подшипник растрескался, на нем образовались сколы.

Обратите внимание: если подшипник частично разрушен, следует как можно скорее заглушить двигатель. В противном случае, когда ДВС работает длительное время, из-за воздействия высокой температуры произойдет приваривание осколков подшипника к первичному валу

В результате придется выполнять замену как подшипника коробки, так и первичного вала.

Чаще всего подшипник находится прямо на первичном валу, рядом с сальником. Однако в зависимости от вида трансмиссии, установленной на вашем авто, данные детали могут быть совмещенными. В основном на КПП стоят роликовые подшипники. На разных моделях авто их габариты будут отличаться.

Как определить, что подшипник износился? Для этого проводим следующие манипуляции: сливаем рабочую жидкость, а затем удаляем кожух с коробки передач.

Когда визуально видно, что подшипник находится в целом состоянии, можно не производить замену. Все, что необходимо сделать, это смазать деталь. Однако если вы уже приобрели новый подшипник, рекомендуется все же выполнить установку. При осмотре может показаться, что старая деталь находится в идеальном состоянии, однако износ металла все равно есть. И спустя какое-то время замену так или иначе придется делать.

Как смазать подшипник коробки:

• купите смазку;
• перелейте ее в таз;
• опустите в него подшипник;
• поставьте емкость на водяную баню.

Также можно смазать деталь с помощью шприца, введя смазку прямо в подшипник. Выполнить данную ремонтную работу достаточно сложно, однако в этом случае не придется демонтировать элемент.

Замена подшипников первичного и вторичного вала ВАЗ 2110

Замена подшипников первичного и вторичного вала на ВАЗ 2110 происходит в следующих случаях:

• на нейтральной передаче при условии работающего мотора может слышаться посторонний шум;
• при движении машины на любой передаче можно услышать стук в КПП;
• передачи могут самопроизвольно отключаться;
• сцепление может не отключаться (это зачастую происходит из-за заклинивания подшипника);
• из-за перекоса подшипника диск сцепления может разрушиться.

Замена подшипник первичного и вторичного вала на ВАЗ 2110 – пошаговая инструкция

Нередко в описаниях действий по замене подшипника указывается, что для этого необходимо полностью разобрать КПП, но на практике обычно бывает достаточно снять кожух с коробки. Разумеется, перед этим придется демонтировать механическую коробку:

1. отключить клеммы аккумулятора;
2. сбросить с корпуса все фишки;
3. отвинтить привод спидометра;
4. снять «штаны» системы удаления выхлопа;
5. снять коробку со своего места.

Корпус часто оказывается сильно загрязненным дорожной пылью – всю эту грязь желательно удалить, после чего снять с коробки колокол.

Крепление подшипника обычно осуществляется при помощи набора стопорных колец, которые демонтируются простым нажатием отвертки. Удалять кольца с места удобно при помощи пинцета. После этого в кольцевую проточку подшипника следует вставить жало отвертки и сдвинуть первичный вал вперед.

Процесс замены подшипников первичного и вторичного вала на КПП ВАЗ 2110

Новый подшипник необходимо смазать моторным маслом, после чего надеть на вал и столь же аккуратно запрессовать, легко ударяя молотком в равномерном ритме по кругу. После запрессовки следует убедиться, что подшипник встал ровно, вращается свободно, без биения. После этого можно собрать коробку, установив все снятые детали в обратном порядке.

Разница между 4-ступенчатой и 5-скоростной коробками

Как отмечено, ВАЗ-2105 комплектовались двумя коробками – на 4 и 5 скоростей. При этом за основу для создания 5-ступенчатой КПП взяли 4-скоростную версию и немного ее доработали. Поэтому передаточные числа у пятиступки до 4-й скорости идентичны, а вот добавленная 5-я скорость обладает передаточным числом 0,82. То есть, у этой коробки прямой так и осталась 4-я передача.

Рассмотрим более конкретно отличия пятиступки от четырехступки на ВАЗ-2105, а их несколько:

Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

Что касается управления КПП ВАЗ-2105, то схема переключения не отличается от ВАЗ-2106 или любой другой модификации с 4-ступенчатой коробкой. В 5-ступенчатой КПП для включения последней скорости достаточно максимально вправо сдвинуть рычаг КПП и толкнуть его вперед, то есть в противоположную задней скорости сторону. Ниже показаны схемы переключения обеих модификаций КПП:

В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин. При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов.
Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.

Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ И СПОСОБЫ ИХ УСТРАНЕНИЯ

ПРИЧИНА НЕИСПРАВНОСТИ	МЕТОД УСТРАНЕНИЯ
Затруднено переключение передач
Неполное выключение сцепления, наличие воздуха в гидроприводе выключения сцепления или недостаток жидкости в главном цилиндре	Довести до нормы уровень жидкости в бачке главного цилиндра и прокачать систему гидропривода сцепления
Ослабление затяжки стопорных болтов головок или вилок механизма переключения	Затянуть стопорные болты
Заусенцы на внутренней поверхности зубьев муфт включения передач	Зачистить заусенцы
Разбиты отверстия под штифты в корпусе рычага переключения	Заменить корпус рычага переключения или отремонтировать, расточив отверстие и запрессовав ступенчатые штифты
Нарушена синхронизация включения переднего хода – передачи включаются с треском
Изношена резьба конической поверхности кольца синхронизатора	Снять коробку передач с автомобиля. Снять передний картер и проверить щупом зазор между блокирующим кольцом и прямозубым венцом. Если зазор менее 0,3 мм, установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее 85%
Деформировано блокирующее кольцо (кольцо не «закусывает» на конусе при нажатии и повороте рукой)	Установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее 85%. Притирочная паста – КТ ТУ-06283-76
Самопроизвольное выключение передач
Ослаблена затяжка гаек крепления коробок передач к картеру сцепления или болты крепления картеров коробки передач	Затянуть гайки и болты
Износ торцов зубьев муфт включения передач или износ зубьев шлицевого венца на шестернях I, II, III, Vпередач и заднего хода на первичном валу	Заменить изношенные детали
Ослабление пружин фиксаторов	Установить пружины с нагрузкой 59±6 Н (6±0,6 кгс) при сжатии до 11 мм
Шум в коробке передач
Изношены подшипники	Заменить подшипники
Поломка зубьев шестерен или износ рабочей поверхности зубьев шестерен	Заменить поврежденные шестерни
Пониженный уровень масла в картере	Долить масло до нормального уровня
Нарушена соосность коленчатого вала и картера сцепления	Проверить и восстановить соосность (см. подраздел «Ремонт двигателя»)
Течь масла из коробки передач
Изношены сальники	Заменить сальники
Загрязнен сапун или поврежден	Очистить сапун от грязи или заменить новым
Негерметичны заглушки и пробки картеров	Восстановить герметичность заглушек, пробок
Ослаблено крепление деталей передней крышки, переднего и заднего картеров и корпуса рычага переключения	Затянуть болты креплений
Повреждение прокладок или наличие забоин на привалочных поверхностях	Заменить прокладки, зачистить забоины и притереть привалочные поверхности
Изношена сталеалюминевая втулка заднего картера	Заменить задний картер или запрессовать в него и расточить до 38+0,015 мм соосно с отверстием под шариковый подшипник в пределах не более 0,02 мм сталеалюминевую втулку
При включении всех передач крутящий момент не передается на карданный вал
Ослаблена посадка шестерни привода промежуточного вала на валу	Заменить промежуточный вал

ОСОБЕННОСТИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ КОРОБКИ ПЕРЕДАЧ

Уход за коробкой передач заключается в периодиче­ском наружном
осмотре, проверке крепления коробки к картеру сцепления, крепления переднего и
заднего карте­ров, корпуса рычага переключения, проверке, доливке и смене масла
и очистке сапуна в соответствии с указаниями по обслуживанию автомобиля.

Сливать масло следует сразу после поездки, пока оно горячее. Если
отработавшее масло очень грязное и в нем содержатся металлические частицы,
коробку необходимо промыть.

Промывают коробку передач следующим способом:

слить масло из коробки передач через контрольное отверстие залить в
картер 1,2 л транс­миссионного масла;

поднять домкратом одно или оба задних колеса и, вклю­чив 1-ю
передачу, пустить двигатель на 2-3 мин;

слить промывочное масло через сливное отверстие в нижней части
переднего картера коробки;

заправить картер свежим маслом до уровня контрольного отверстия
(если отверстие расположено с правой стороны или на 7 мм ниже уровня отверстия
если отверстие расположено с левой стороны).

Уровень масла проверяют через контрольное отверстие на автомобиле,
стоящем на горизонтальной площадке, через некоторое время после поездки, чтобы
дать возможность маслу остыть и стечь со стенок, а пене осесть.

В процессе эксплуатации следует обращать особое вни­мание на
состояние сапуна, расположенного в верхней час­ти переднего картера.

Сапун служит для сообщения внутренней полости ко­робки с
атмосферой, и его загрязнение приводит к повыше­нию давления и течи масла.

В начальный период эксплуатации до приработки сальни­ков
допускается незначительное (но не в виде капель) проса­чивание масла и появление
масляного налета на днище кузо­ва в зоне колпака скользящей вилки карданного
вала.

При демонтаже карданного вала необходимо соблюдать указания
подраздела «Карданная передача». Отверстие в удлинителе должно быть заглушено
специальной заглушкой или запасной скользящей вилкой во избежание вытекания
масла из коробки передач. Если специальная заглушка от­сутствует, перед снятием
коробки с автомобиля следует предварительно слить масло.

ЗАМЕНА САЛЬНИКОВ

Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.

САЛЬНИК ПЕРВИЧНОГО ВАЛА

Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.

Сальник первичного вала КПП установлен в картере механизма сцепления

ОПИСАНИЕ И РАЗМЕРЫ

Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления.Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.

Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке

САЛЬНИК ВТОРИЧНОГО ВАЛА

При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.

ОПИСАНИЕ И РАЗМЕРЫ

Манжета вторичного вала имеет такие размеры: 32x56x10 мм

При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности

ЗАМЕНА САЛЬНИКА ВТОРИЧНОГО ВАЛА

На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:

1. Демонтируем центрирующее кольцо со вторичного вала.
2. Снимаем стопорный элемент.
3. Откручиваем гайку на 30.
4. Снимаем фланец съёмником или сбиваем его молотком.
5. Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
6. Новую манжету запрессовываем подходящим отрезком трубы.

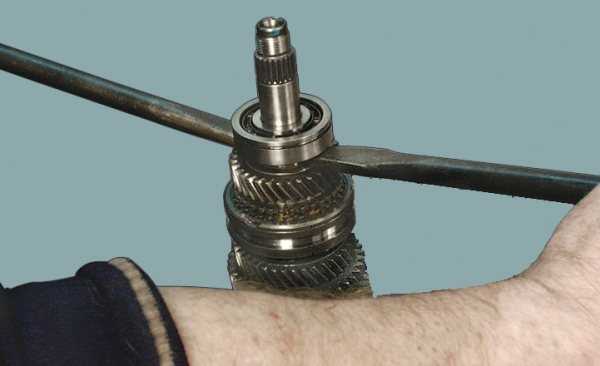

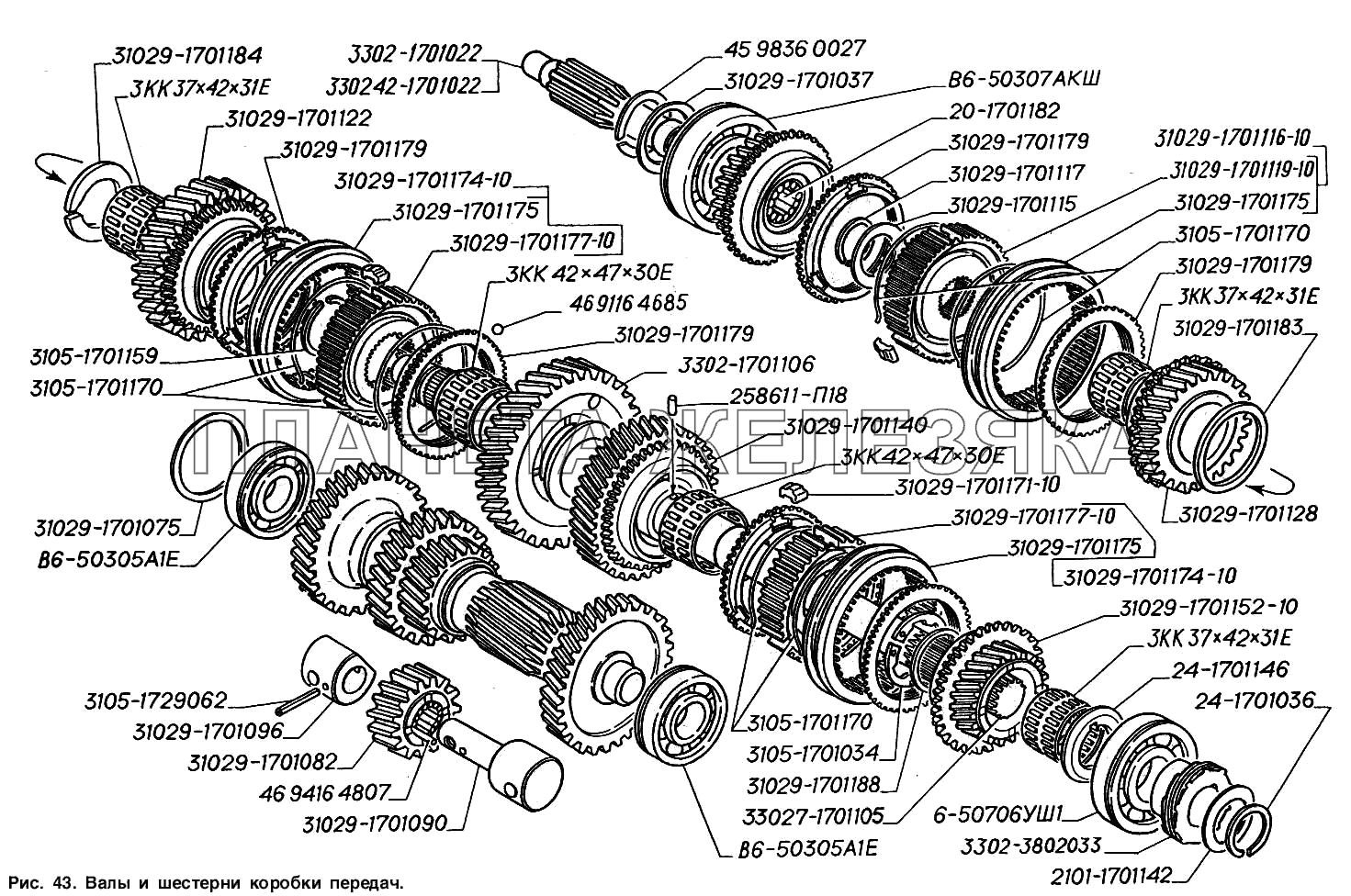

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке

Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса

Для работы понадобятся стандартные инструменты:

Вытаскивать первичный вал из КПП нужно строго по регламенту:

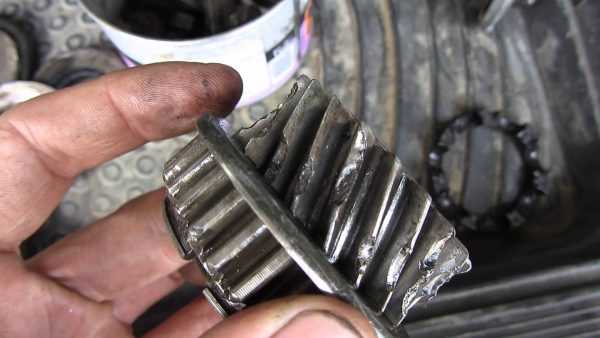

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Правильная процедура выбраковки проводится по следующей схеме:

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их

Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой «на 32» с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.
27. Головкой «на 10» отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой «на 10» отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Замена заднего подшипника

Вовсе не обязательно разбирать КПП, чтобы самостоятельно заменить подишпник первичного вала. Но без снятия коробки передач не обойтись.

1. Сняв коробку передач, демонтируйте колокол и снимите стопорные кольца.
2. С помощью мощной отвертки подденьте подшип, используя его кольцевую проточку.
3. Задействовав подшипник промвала как опору, сдвиньте немного вперед первичный вал.
4. Вооружившись молотком, начинайте наносить удары по торцевой части первичного вала.
5. Периодически начинайте прокручивать вал и продолжайте наносить систематические удары.
6. Степень натяжения соединения вала с подшипником может быть разным, потому бить по торцу придется или пару минут или полчаса. В любом случае, подшипник обязательно слезет со своего посадочного места.
7. Не сильными, но точными ударами запрессуйте новый подшипник. Бить следует только по внутреннему кольцу подшипа. Вал при этом нужно оттянуть вперед, потому и молотком придется работать небольшим. Так удобнее.

Замена заднего подшипа

Снятие и установка сцепления на автомобиле Волга ГАЗ 31105 2004 — 2009

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 12 мм
• Гаечный ключ рожковый 14 мм
• Гаечный ключ рожковый 17 мм
• Динамометрический ключ
• Керн (или перманентный маркер для взаимной маркировки деталей)

Детали и расходники:

• Запасной первичный вал коробки передач ( оправка для центрирования ведомого диска )
• смазка консистентная Литол-24

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

Работа по снятию и установке сцепления весьма трудоемка, поэтому предварительно обязательно убедитесь, что неисправности не вызваны дефектами привода сцепления.

Если после разборки сцепления не будут обнаружены явные признаки неисправности отдельных узлов, замените все узлы одновременно.

Так как перед снятием сцепления необходимо снять коробку передач, работайте с помощником.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите коробку передач (см. здесь).

3. Выверните восемь болтов крепления картера сцепления к блоку цилиндров. Отверните две гайки болтов крепления к усилителю.

Обратите внимание: под одним из болтов установлен рым для подъема двигателя при демонтаже. 4

Снимите картер сцепления с центрирующих штифтов

4. Снимите картер сцепления с центрирующих штифтов.

5. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, кернением) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

6. Зафиксируйте маховик отверткой, выверните равномерно по диаметру шесть болтов крепления нажимного диска к маховику.

7. Снимите нажимной и ведомый диски, придерживая при этом ведомый диск.

8. Смажьте передний подшипник первичного вала, находящийся в маховике, смазкой Литол-24.

9. Проверьте легкость перемещения в осевом направлении ведомого диска сцепления по шлицам первичного вала. При затрудненном перемещении, удалите заусенцы со шлицов.

10. Установите оправку в передний подшипник первичного вала до упора.

11. Наденьте на оправку ведомый диск, установите по ранее сделанным меткам нажимной диск и заверните шесть болтов его крепления, не затягивая.

При установке сориентируйте ведомый диск так, чтобы выступающая часть ступицы ведомого диска была обращена в сторону нажимного диска. Тщательно отцентрируйте ведущий диск оправкой. Если этого не сделать, установка коробки передач будет затруднена.

При отсутствии центрирующей оправки можно использовать резервный первичный вал. В этом случае наденьте на первичный вал нажимной и ведомый диски в соответствии с их ориентацией. Вставьте первичный вал в передний подшипник, находящийся в маховике, и заверните шесть болтов крепления нажимного диска, не затягивая.

12. Окончательно затяните шесть болтов крепления нажимного диска равномерно крест-накрест моментом 20–25 Н·м (2–2,5 кгс·м).

13. Выньте оправку, установите картер сцепления на установочные штифты и заверните все болты крепления, не затягивая. Проверьте затяжку гайки крепления шарового пальца на картере сцепления. Смажьте шаровую поверхность пальца тонким слоем смазки Литол-24.

14. Окончательно затяните крепления картера моментами:

• пять болтов M10–6gx85 (поз. 1) и болт M10–6gx110 (поз. 2) – 42–51 Н·м (4,2–5,1 кгс·м);
• гайки двух болтов крепления к усилителю М10–6gx95 (поз. 3) – 29–36 Н·м (2,9–3,6 кгс·м);
• два болта крепления стартера и рыма M10–6gx110 (поз. 4) – 67–75 Н·м (6,7–7,5 кгс·м).

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта
