Как поменять передний и задний ступичный подшипник своими руками

Разборка модуля передней подвески Калины

Здесь первым делом нам понадобятся стяжки пружин, которые можно купить практически в любом автомагазине. Лично у меня они вот такие, на фотке внизу.

Надеваем их на витки пружины с обеих сторон и при помощи этих приспособлений производим их сжимание (равномерно производя это с обеих сторон по очереди, чтобы не было перекосов).

Когда вы увидите, что пружины достаточно стянута, и не упирается в опору стойки, можно откручивать верхнюю гайку.

Теперь можно вынимать опору вместе с подшипником, чашкой и резинкой. Я особо не церемонился и немного поспешил — в итоге, пришлось потом собирать старый подшипник. Но повторюсь — снимать лучше всю эту конструкцию в сборе, а не так, как на фото ниже.

После чего можно вынимать пружину.

И остается снять со штока амортизаторной стойки пыльник с отбойник, просто с небольшим усилием потянув за него вверх.

Процедура разборки полностью закончена и теперь можно приступать к сборе нового модуля передней подвески Калины.

Замена подшипника передней ступицы на ВАЗ 2109 и 21099. Расходник девятки

• Неаккуратная езда по плохим дорогам. Не стоит забывать, что ступица не защищена от кочек амортизаторами. Поэтому, все нагрузки попадают в первую очередь на нее, и соответственно ступичный подшипник. В результате, обойма постепенно разрушается;
• Попадание воды и грязи. На «девятках» используется шариковый двурядный подшипник, он не очень чувствителен к воде, но регулярное смачивание, и тем более попадание грязи, значительно сокращает срок его службы. Такое часто происходит при поездках по грязи и лужам;
• Высокая скорость. Эта модель не очень хорошо реагирует на постоянную эксплуатацию в скоростном режиме. При длительной поездке ступица нагревается, и подшипник начинает деформироваться.

• Набор ключей;
• Домкрат;
• Подставка под автомобиль;
• Выколотка и запрессовка;
• Тиски;
• Монтировка;
• Маркер.

Снимается защитный колпак, который прикрывает подшипник; Гайку крепления ступицы следует сорвать с места. Перед этим, не забудьте разжать шлицевой отверткой буртики. Гайка одноразовая, второй раз использовать ее нельзя; Автомобиль поднимается на домкрате, после чего под него ставят опору. Снимают колесо; Ступичная гайка откручивается целиком. Следом снимается шайба, расположенная за ней; Снимаем с диска суппорт. Его не нужно отсоединять от системы. Достаточно просто привязать к кузову с помощью проволоки; Откручиваем 2 гайки, крепящие шаровую опору к поворотному кулаку. Проще всего произвести эту работу с помощью накидного ключа. Если этого не сделать, то вам не удастся отвернуть кулак и стойку в сторону; При использовании монтировки отведите рычаг вниз; Удерживая с помощью монтировки рычаг, свободной ладонью поворачивайте тормозной диск. Ваша задача вывести диск из зацепления со шрусом; Не забудьте пометить положение эксцентрика касательно стойки спереди

Если этого не сделать, то с большой долей вероятности изменится развал колес; Открутите обе гайки Обратите внимание, важно сдерживать винты от прокручивания. Следующим этапом диск снимается вместе с поворотным кулаком; Снимаем диск тормозной со ступицы; Откручиваются винты, крепящие кожух защиты тормозного диска, его снимают; С другой стороны извлекают стопорное кольцо подшипника; Устанавливаем ступицу в тиски При использовании выколотки выбиваем ступицу; Снимаем еще одно кольцо; Через выколотку выбиваем сам подшипник; Устанавливаем стопорное кольцо (снаружи); Подшипник запрессовывается в кулак

Для упрощения работы желательно смазать зеркало поворотного кулака маслом; Установите внутреннее стопорное кольцо; Монтируем обратно ступицу

Для упрощения работы желательно смазать зеркало поворотного кулака маслом; Установите внутреннее стопорное кольцо; Монтируем обратно ступицу.

AutoFlit.ru

Как поменять подшипник коленвала ВАЗ 2107

При обнаружении вышеперечисленных неисправностей, необходимо провести замену подшипника, чтобы не допустить неисправности коробки передач и самой дорогой части двигателя – коленчатого вала. Чтобы выполнить эту операцию, необходимо снять коробку передач и открыть доступ к подшипнику. Ниже будет приведена подробная инструкция, как это сделать.

Порядок действий:

• Для удобства проведения работ, установите автомобиль на смотровую яму. Под колеса рекомендуется установить противооткатные упоры. Откройте капот машины и отсоедините отрицательную клемму аккумулятора. Далее в салоне автомобиля демонтируйте бороду со всем навесным оборудованием и отсоедините рычаг переключения передач. Для этого надавите на него и просуньте отвертку во втулку. Сдвигая ее вниз, вытащите рукоятку. После снятия рукоятку, не забудьте вытащить стержень втулки, предварительно разжав ее двумя отвертками.
• Далее отодвиньте ковролин в салоне и открутите саморезы, выполняющие крепление специальной уплотняющей крышки вокруг рычага переключения передач. Снимите крышку и отложите в сторону.
• Отключите клеммы выключателя фонарей заднего хода, расположенные непосредственно на самой коробке передач. Затем открутите трос привода спидометра и подвесьте внизу. Выкрутите также болты крепления стартера и сдвиньте его немного вперед. Чтобы не отсоединять данный механизм от проводов, его можно подвесить в подкапотном пространстве. В последнюю очередь демонтируйте привод сцепления.
• Открутите упругую муфту карданного вала, расположенную со стороны коробки передач и выведите кардан из зацепления. Теперь вам понадобится помощь напарника. Он должен придерживать коробку передач, а вы в этот момент откручиваете болты ее крепления к двигателю. Перед этим открутите поперечину, удерживающую ее в задней части.
• Выводите коробку передач назад, вытаскивая первичный вал. Как только коробка будет снята, открутите крепление корзины сцепления и снимите ее целиком с диском. Далее демонтируйте маховик двигателя. Теперь перед вами будет виден подшипник коленчатого вала.

Замена ступичного подшипника Приора

У меня есть привычка стучать по колесу каждый раз, прежде чем садиться за рулем. Так вот однажды после такого стука я обнаружил, что есть люфт, подумал, что может это болты ослабли. Но оказалось всё намного хуже. С болтами всё в порядке, а вот подшипник полетел. Наверное, после какой-либо ямы началась проблема. Теперь нужна замена ступичного подшипника Приора. Скажите, как подобраться самостоятельно к этому узлу?

Никак не подобраться, съёмник нужен

А чего там подбираться? Ничего сложного. Поддамкрачиваешь авто, берешь молоток и начинаешь разбирать всё

Подобраться — пол беды, а вот из поворотного кулака вынуть наружное кольцо, вот тут без специального инструмента не обойтись

У меня совсем недавно была схожая проблема. Появился люфт переднего колеса, а также стал слышен шум с правой стороны. Начал осматривать колесо, также изначально грешил на крепления, но в итоге оказалось, что ступичный подшипник навернулся. В общем, в твоем случае также нужна замена ступичного подшипника Приора.

Установка

Все бы ничего, но коленчатый вал имеет разборную конструкцию к тому же не имеющей центральной оси. И если вы будете набивать новый подшипник не подложив под щеку цапфы какую-нибудь основу, то есть большая вероятность того, что центровка осей коленчатого вала нарушится и тогда место ему будет только на помойке.

Поэтому, ищем кусок какого нибудь железного листа и выпиливаем в нем клин под шатун.

Пропускаем лист между щек и при помощи оправки не боясь нарушить центрацию осей — набиваем новый подшипник затем туда же набиваем звездочку. Для облегчения процесса установки — коленчатый вал можно заморозить в морозилке, а звездочки и подшипники нагреть феном или в духовке (не больше чем до 250 градусов. ) и тогда все оденется буквально от руки и не нужно будет ничего набивать.

Источник

Что будет если не менять

Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.

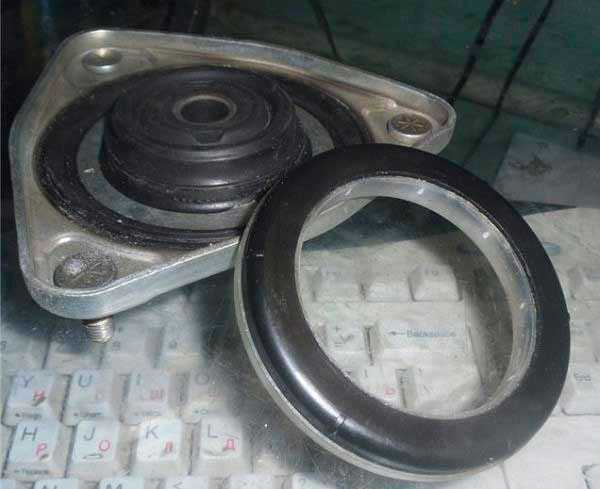

Опорный подшипник и опора передней стойки – нельзя путать эти понятия

Некоторые автовладельцы неверно трактуют термины и, зачастую, покупают детали, которые не подходят или не нужны.

1. Опорный подшипник обеспечивает вращения стойки, он состоит из обойм c шариками.
2. Верхняя опора – это корпус для подшипника и переходная деталь крепления стойки к кузову авто.

Между кузовом авто и верхней чашкой должен быть определённый зазор. В верхней части соединения с корпусом предусмотрено резьбовое соединение, на конец штока устанавливается стопорная гайка. Данные детали отмечены на схеме.

Где расположен опорный подшипник

Как уже было сказано, базируется ОП в корпусе верхней опоры, которая расположена под капотом автомобиля, а именно на стаканах кузова, под левым и правым передними колесами.

Верхняя часть опоры находится сверху этих «стаканов». Обычно стойка крепится на 3-4 болта, а посредине опоры расположена центральная гайка крепления штока.

Общая схема узла

Вариантов исполнения узла верхней опоры и подшипника зависят от марки авто. Общая схема соединения при этом остается неизменной: стойка крепится к кузову автомобиля в строго определенном месте. Обеспечивается жесткость крепежа, подвижность узла, за счет установки подшипника качения.

В списке ниже деталировка узла передней стойки. Номер и наименование детали.

1.  11180-2902840-00 – подшипник
2.  11180-2902812-00 – буфер хода сжатия с защитным кожухом
3. 11180-2905002-00 – стойка телескопическая правая
4. 11190-2902812-00 – буфер хода сжатия с защитным кожухом
5. 11190-2905002-00 – стойка телескопическая правая
6. 21080-2901056-00 – гайка М14х1,5
7. 11180-2902810-00 – ограничитель хода верхней опоры стойки
8. 11180-2902821-00 – опора верхняя стойки в сборе
9. 21080-2902830-00 – болт
10. 11180-2902834-00 – ограничитель хода сжатия верхней опоры стойки
11. 11180-2902760-01 – чашка пружины верхняя
12. 11180-2902760-00 – чашка пружины верхняя
13. 11180-2902723-00 – прокладка изолирующая пружины верхняя
14. 11190-2902723-00 – прокладка изолирующая пружины верхняя
15. 11190-2902712-00 – пружина передней подвески
16. 11180-2902712-00 – пружина передней подвески

Подшипник должен выполнять радиально-упорные функции, причём чем точнее он это будет делать, тем дольше автомобиль сохранит свои характеристики управляемости. Поэтому разработано множество разных конструкций, какой-то одной единой пока не существует.

Замена подшипника передней ступицы колеса Лада Приора

Работу можно провести на ровной площадке, но удобнее на подъемнике.

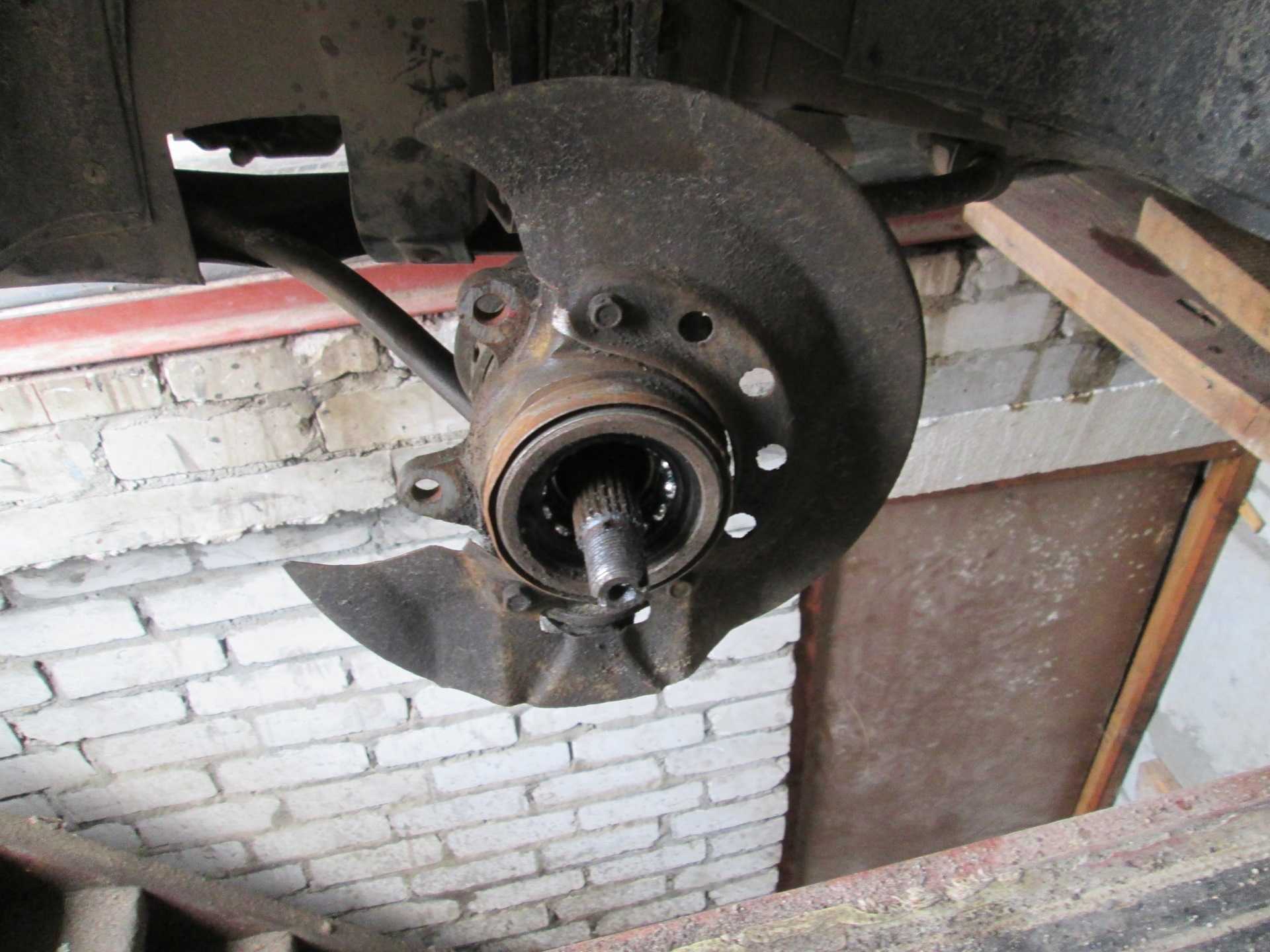

Подшипник можно менять, не снимая поворотный кулак, не нарушая, таким образом, угол развала колеса. Можно снять поворотный кулак только перед этим отметить положение верхнего эксцентричного болта, чтобы не нарушить развал.

Выкручиваем винты крепления декоративных колпаков передних колес и снимаем колпаки

Поддеваем отверткой и снимаем защитные колпаки передних ступиц

На колпаках установлены уплотнительные резиновые кольца. Не потеряйте их

Расконтриваем гайки ступиц, выпрямив загнутые буртики гаек.

Торцовым ключом на 30 ослабляем затяжку болтов крепления колес и гаек ступиц

Гайки ступиц затянуты большим моментом, нужно воспользоваться куском трубы в качестве рычага

При откручивании и затягивании гаек ступиц автомобиль должен стоять на земле.

Гайки ступиц нужно устанавливать новые

Затормаживаем автомобиль стояночным тормозом, подкладываем упорные бруски под задние колеса и приподнимаем переднюю часть автомобиля, установив надежные упоры

Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх).

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск.

Направляющую тормозных колодок с суппортом подвязываем так, чтобы они не висели на тормозном шланге.

4. Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12 x 1,25 мм.

5. Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

6. Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

Отворачиваем крепление шаровой опоры к поворотному кулаку (см. Замена шаровой опоры передней подвески автомобиля) и выводим ШРУС из отверстия подшипника

8. При другом способе демонтажа ступицы вначале отсоединяем шаровую опору и выводим из ступицы ШРУС.

9. Проворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака

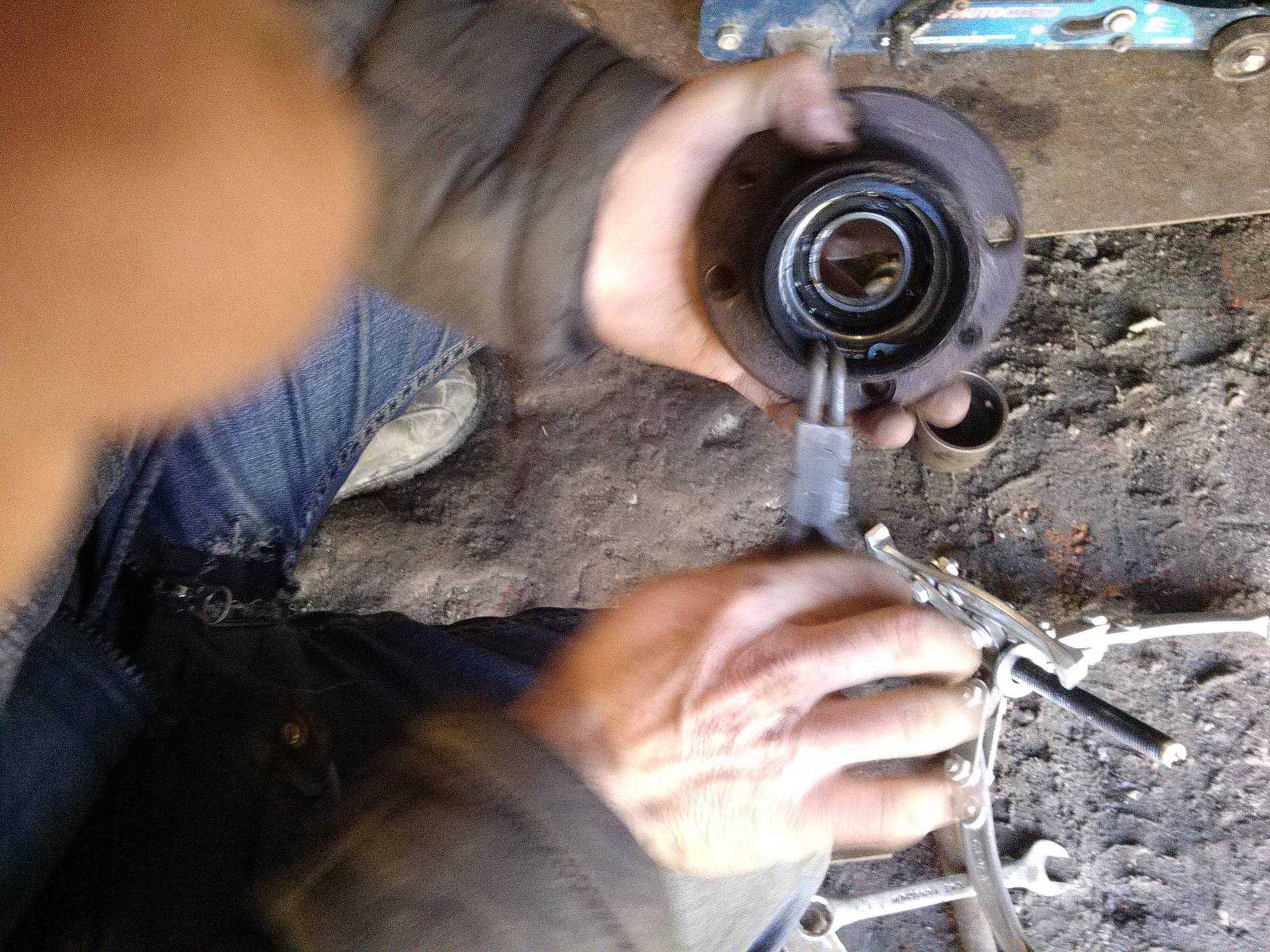

10. Щипцами снимаем стопорное кольцо.

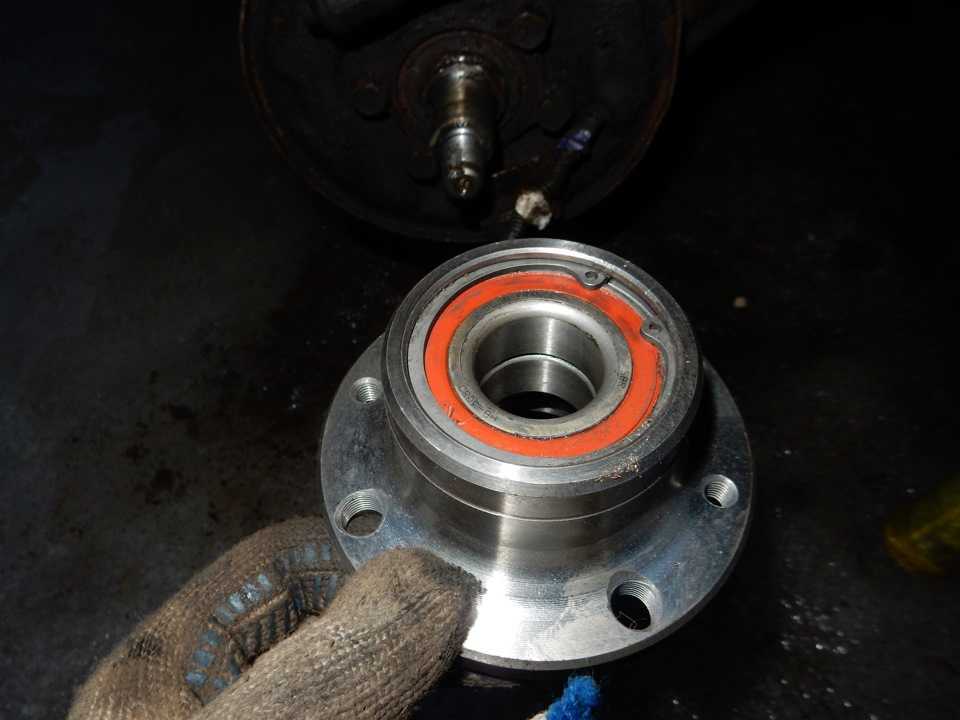

11. Съемником выпрессовываем подшипник в чашку, расположенную снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

12. Подшипник и съемник

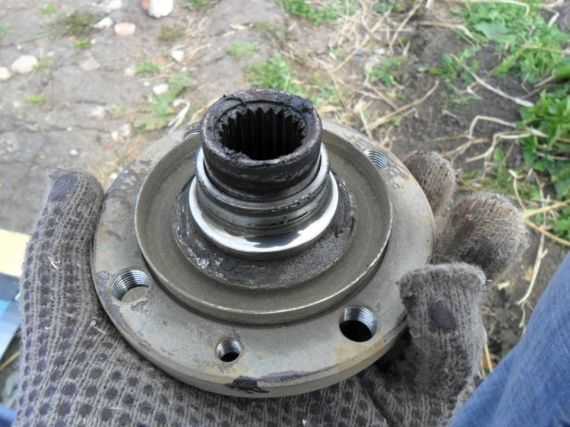

13. Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

Можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице.

14. Если съемник не обеспечивает необходимого усилия, то поддеваем отверткой и снимаем грязезащитное кольцо

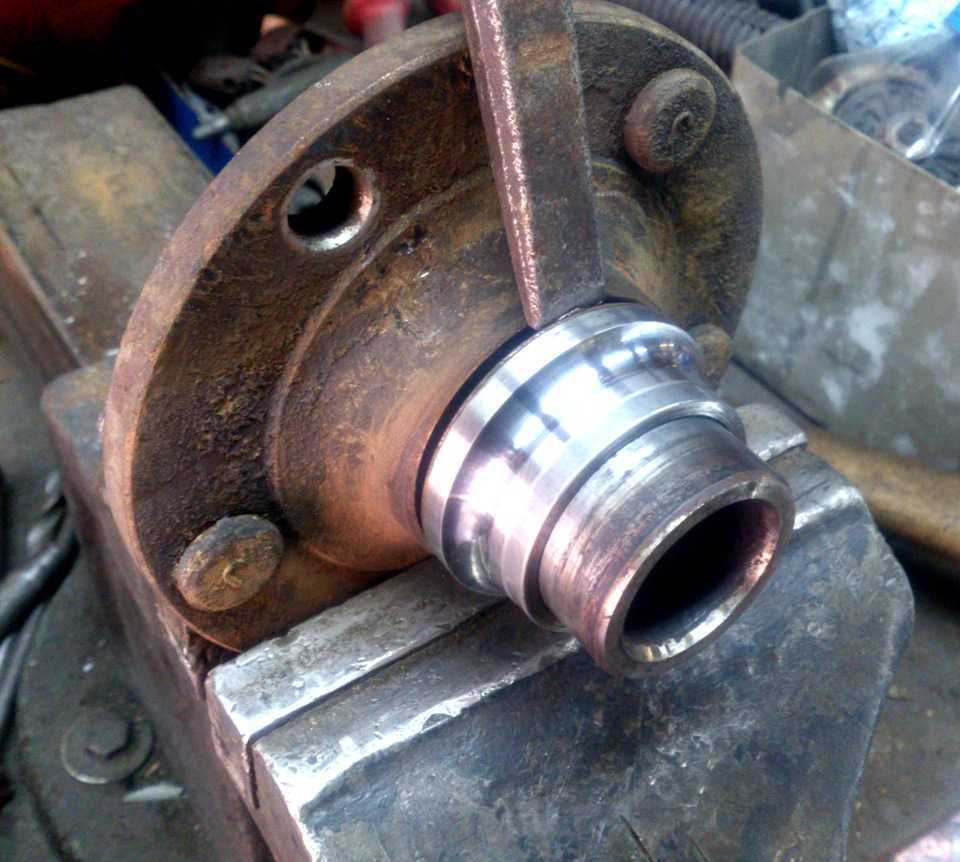

15. зубилом сдвигаем кольцо подшипника

16. Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

17. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

Очищаем и смазываем внутреннюю поверхность поворотного кулака.

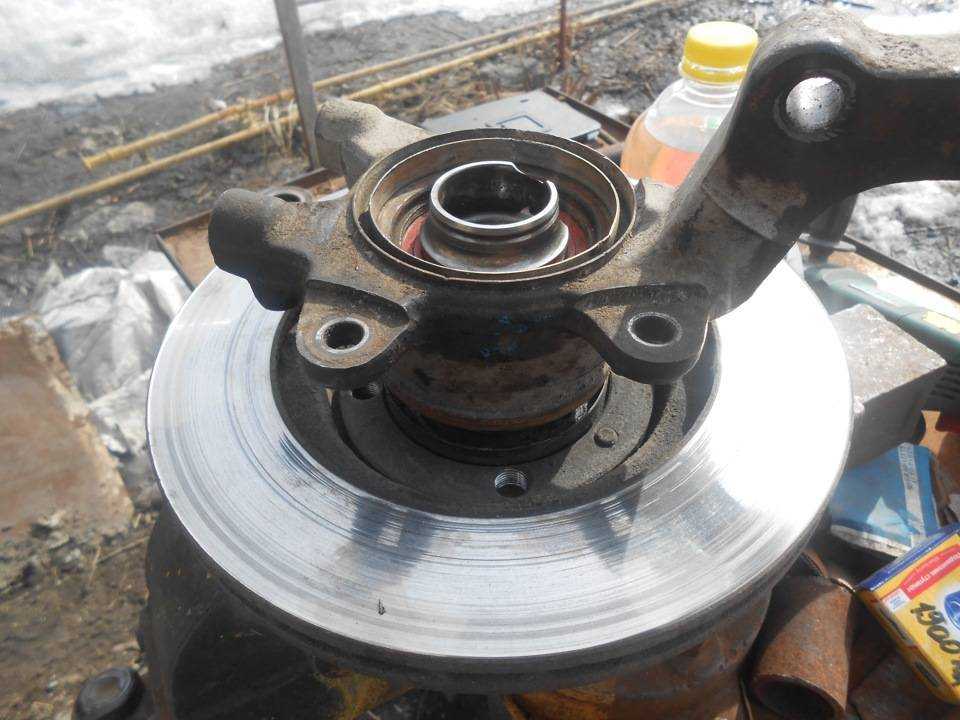

18. Съемником запрессовываем новый подшипник в поворотный кулак.

При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо.

Устанавливаем стопорное кольцо.

19. Съемником запрессовываем ступицу в подшипник.

Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника моментом 225,6–247,2 Нм (23–25,2 кгс∙м) и обязательно стопорим замятием.

1. Ослабляем болты крепления колеса.

Отверткой поддеваем и снимаем защитный колпак ступицы колеса.

Установка

Очищаем и смазываем внутреннюю поверхность поворотного кулака.

Надфилем зачищаем на ступице забоины от зубила.

Запрессовываем новый подшипник в поворотный кулак, прикладывая усилие к наружному кольцу подшипника.

При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника.

Если подшипник заменялся на снятом поворотном кулаке, то нужно проверить углы установки колес.

Что такое опорный подшипник и какую функцию он выполняет

Подшипники — важная часть многих машин. Они предназначены для ограничения движущихся частей машины. Подшипники уменьшают трение между движущимися частями автомобиля в процессе. Они доступны во многих различных типах.

Опорный подшипник стойки машины необходим для обеспечения подвижного соединения амортизатора и самого корпуса автомобиля.

В большинстве популярных автомобилей опорные подшипники амортизаторов расположены на оси вращения передних амортизаторов. Они поддерживают узел пружины и амортизатора и позволяют узлу амортизатора вращаться при повороте рулевого колеса. Эти две детали позволяют обратиться к наиболее частым причинам замены опор амортизаторов и понять, когда необходимо менять амортизаторы. Между тем, их положение точно под креплениями к раме позволяет предположить, насколько велико напряжение, которое они получают между весом автомобиля (сверху) и весом пружины (снизу).

Советы по обслуживанию и эксплуатации подшипников

1. Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло

RareMax AF-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
6459 Grease N	Showa Shell Sekiyu, K.K.	Карбамид	Минеральное масло
Pyronoc Universal N-6C	Nisseki Mitsubishi Oil Corporation	Карбамид	Минеральное масло
HB-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
Ronex MP	Exxon/Mobil	Литий	Минеральное масло

1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Определение неисправностей ступичного подшипника –

В данной статье поговорим о возможных неисправностях ступичного подшипника.

Основные симптомы неисправного подшипника

• При неисправном ступичном подшипнике будет сильный гул, как в самом салоне, несмотря на шумоизоляцию, так и с другой стороны. Находясь в автомобиле, сложно определить с какой стороны идет гул.
• При сильном изнашивании подшипника будет заметно вибрацию руля. При большом износе разбивается постель подшипника и сферические элементы начинают ходить по окружности подшипника. Колесо, которое сидит жестко начинает, покачивается из стороны в стороны, образуя зазор. Если ступичный подшипник исправен, то у него должен отсутствовать люфт.

Машину будет склонять в ту сторону, в которой находится неисправный подшипник. Неисправный подшипник крутится плохо, начинает тормозить движение и из-за этого автомобиль начинает тянуть влево/вправо.

Диагностика

Для проверки автомобиля его необходимо вывесить на подъемник.

Затем проверяем зазор подшипника, покачивая колесо. Если есть зазор, то вам предстоит заменить ступичный подшипник. В большинстве современных автомобилей сейчас используются 2-рядные подшипники, и они идут без зазора.

Если зазор не обнаружен, то используем следующий метод. Заводим автомобиль, включаем передачу, разгоняем колеса, а затем глушим авто. Если подшипник загудел при небольших оборотах колеса, то подшипник неисправен.

Причин вышедшего из строя подшипника множество. Одна из главных причин — состояние автодороги. Плохое состояние дорог оказывает негативное воздействие на подвеску автомобиля. Также причинами служат: естественный износ ступичного подшипника, некачественная установка в автосервисах.

По подшипнику ни в коем случае нельзя стучать молотком!

В случае обнаружения неисправности ступичного подшипника необходимо обратиться в автосервис.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Пожалуйста поставьте оценку статье

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

Признаки выхода из строя опорного подшипника

Признаками изношенности подшипников являются две основных фактора — наличие стука при повороте руля в районе передних колесных арок (также в некоторых случаях ощущается на рулевом колесе), а также ухудшение управляемости машиной. Однако стук от стоек может в некоторых случаях и не ощущаться. Это зависит от их конструкции.

Изношенный опорный подшипник

Например, на автомобиле ВАЗ-2110 внутренняя обойма опорного подшипника выступает втулкой, через которую проходит шток амортизатора. Когда подшипник достаточно изношен, его корпус допускает люфт, из этого шток амортизатора отклоняется от оси. Из-за этого происходит нарушение углов развала-схождения. Выявить неисправности можно посредством раскачивания машины. Подробную инструкцию о проверке опорного подшипника вы найдете в дополнительном материале.

Основным признаком неисправности служит необходимость постоянно подруливать при езде по прямой дороге. Из-за нарушения угла развала-схождения износ опоры амортизатора увеличивается приблизительно на 15…20%. Также дополнительно изнашиваются протекторы на покрышках, соединительные и рулевые тяги, их наконечники.

Если же к задачам подшипника относится лишь вращение стойки (то есть, он с амортизатором не взаимодействует), то в этом случае нарушение углов развала-схождения не происходит, поскольку шток амортизатора удерживает втулка, которая запрессована в резиновый демпфер конструкции (например, на “Лада Приора”, “Калина”, Nissan X-Trail). Однако это все же влияет на управляемость машины, хотя и в меньшей степени. Такой подшипник при выходе из строя начнет стучать. Причем стуки часто будут ощущаться даже на рулевом колесе. Диагностировать неисправность подшипника путем простой раскачки машины в данном случае не получится.

Когда надо менять подшипник

Ступичный подшипник непосредственно влияет на способность автомобиля уверенно двигаться по дороге, не подвергая опасности людей, находящихся в машине и за ее пределами. Если хотя бы один из таких подшипников выходит из строя, возникает риск неуправляемости автомобиля и аварийной ситуации. Чтобы вовремя понять, нужна ли замена ступичного подшипника, следует каждые пару недель покачивать двумя руками каждое колесо для обнаружения люфта или посторонних звуков.

Верными признаками того, что необходимо заменить ступичный подшипник, являются:

• выявление заметного люфта в колесе при его покачивании в разных плоскостях;
• появление во время движения однообразного гула, исходящего от колеса;
• завывание или шум, пропадающий при резком повороте;
• горячая на ощупь ступица или ее колпачок.

Причинами таких явлений могут быть потеря смазки из-за высокой температуры, вымывание, если автомобиль часто преодолевает водные препятствия. В корпус подшипника может попасть мелкий песок и пыль, имеющие абразивный эффект.

В любом варианте стоит задуматься о том, как поменять ступичный подшипник. Ведь его износ так же влияет на биение руля при движении автомобиля. Обычно эту процедуру проводят после 110-130 тысяч км. пробега. Однако этот показатель может меняться в зависимости от условий эксплуатации машины и стиля ее вождения. Считается, что каждая четвертая машина с пробегом свыше сотни тысяч километров требует особого внимания к состоянию таких подшипников. Чтобы не допустить возникновение проблем с ними, следует сделать правилом для владельцев автомобилей регулярную диагностику ступичных подшипников своими силами или пользуясь услугами автосервиса.

При этом важно помнить, что попытки самостоятельно ремонтировать или как подешевле заменить подшипник ступицы, ни к чему хорошему не приведут, поскольку он ремонту не подлежит. При выходе из строя, его нужно просто заменить

Замена подшипника ступицы переднего колеса Ваз 1111 ОКА

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
3. Замена подшипника ступицы переднего колеса

Вам потребуются

ключи «на 17», «на 19» (два), «на 30» отвертка бородок молоток приспособление с набором оправок для запрессовки подшипников щипцы для снятия стопорных колец маркер

Предупреждения Если при покачивании вывешенного колеса появился люфт или шум во время движения, есть вероятность, что подшипник ступицы вышел из строя.

В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается. Поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.

Рекомендация

При повышенном люфте в колесе расконтрите гайку ступицы и проверьте момент ее затяжки. Если крепление ослаблено, попробуйте затянуть гайку требуемым моментом и законтрите ее. При отсутствии люфта подшипник сможет проработать еще какое-то время.

Набор оправок для запрессовки подшипников Для запрессовки подшипника ступицы используйте оправки соответствующего размера из набора. При отсутствии оправок можно воспользоваться кольцами старого подшипника.

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓ 1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения 2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя 3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра 4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения 5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги 7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз 8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения 9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель 10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов 11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес 12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля
