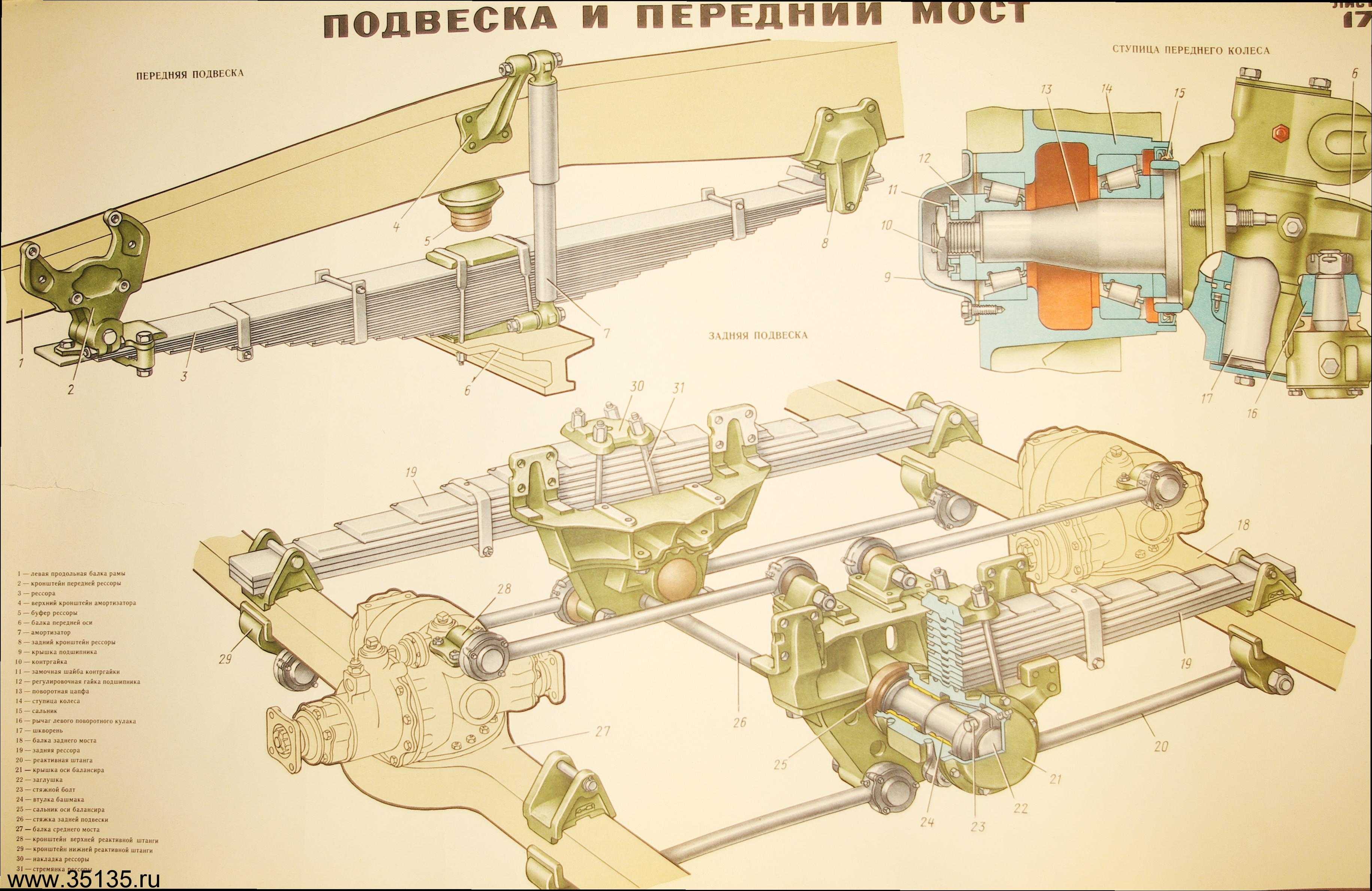

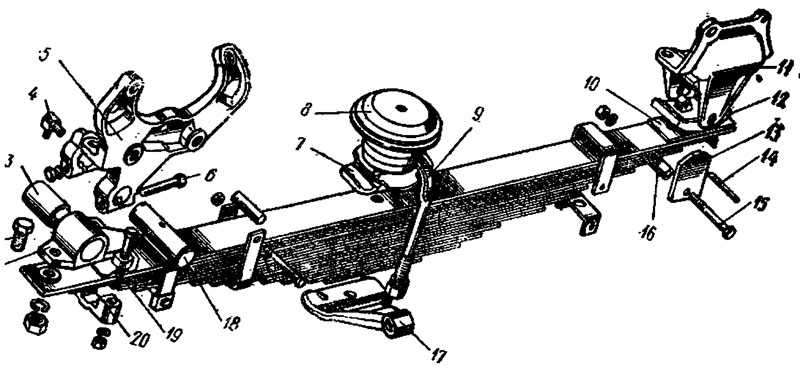

Подвеска на камаз 43253, 43255, 55111, 65115

Тюнинг УАЗ «буханка» своими руками

Автомобили повышенной проходимости УАЗ-452 отличаются замечательными техническими характеристиками, и машина по внедорожным качествам практически не знает себе равных. Уазик «буханка» – это один из тех немногих авто, который не торопятся сдавать в металлолом, очень часто эти автомашины восстанавливают, делают тюнинг. Причем, модернизации подвергаются практически любые узлы и детали в автомобиле, начиная от салона и кузова, заканчивая силовым агрегатом, мостами и подвеской.

К сожалению, Ульяновский завод не слишком позаботился о комфортности водителя и пассажиров внедорожника, и часто доводить до ума УАЗ хозяевам машин приходится самостоятельно. Еще один недостаток «буханки» – неустойчивость на дороге при скорости свыше 90 километров в час, но и здесь автовладельцы не теряются, модернизируют подвеску, меняют кастор (угол наклона колес).

Что можно сделать с буханкой своими руками:

• произвести лифт передней и задней подвески;
• установить на машину более мощный и тяговитый мотор;
• оснастить внедорожник дополнительным светом;
• поменять гражданские мосты на военные;
• перекрасить кузов в «металлик», или нанести аэрографию;
• затонировать боковые и задние стекла;
• сменить передний и задний бампера;
• докомплектовать авто лебедкой;
• установить обвес – кенгуринг, багажник на крышу, лестницу на заднюю дверь;
• поменять колеса на более большие, с лучшим протектором;
• внедрить в автомобиль предпусковой подогреватель.

Вообще, можно еще много чего сделать, главное, чтобы для тюнинга УАЗ «буханки» своими руками хватило фантазии, умения и денежных средств.

Техническое обслуживание

ТО лучше проходить на специализированных ремонтных станциях. При своевременной замене деталей и ремонте балансира срок его эксплуатации может достигать до 10 лет. Инструкция по прохождению технического обслуживания этой детали Камаза представлена на официальном сайте производителя.

При прохождение технического обслуживание необходимо:

• проверить протяжки балансира;
• проверить плотность крепления;
• убедиться в том, что втулки балансира можно эксплуатировать дальше и они не требуют замены;
• проверить наличия залитого масла и смазки в устройства;
• проверить процент сточенности втулок и рессора.

Ремонт

В процессе эксплуатации КамАЗа балансир, несмотря на прочность деталей, изнашивается, что приводит к поломке его узлов. Поэтому проверку и обслуживание выполняют своевременно в специализированных сервисных центрах или своими руками.

Ремонт задней подвески связан с диагностикой и заменой кронштейнов и втулок из-за появившихся дефектов, таких как:

• трещины;
• изломы;
• износ.

При этом проверяют состояние рессор, реактивных тяговых нагрузок, стремянок, сальников и башмаков.

Износ втулок — распространенная причина выхода из строя балансира. Посадку деталей периодически проверяют постукиванием молотка. При ослаблении штифты меняют на новые. Втулки ремонтируют при износе расходных материалов до 90,2 мм.

Если возникла течь масла из картера, производят замену сальников.

Ремонт оси балансира заключается в устранении следов повреждения путем шлифования и установки ремонтных элементов, уменьшенных по внутренним размерам.

Причины неисправностей

На фото в начале статьи представлена схема работы балансира в большегрузе Камаз. Рассмотрим какие причины могут привести к его неисправности подробнее.

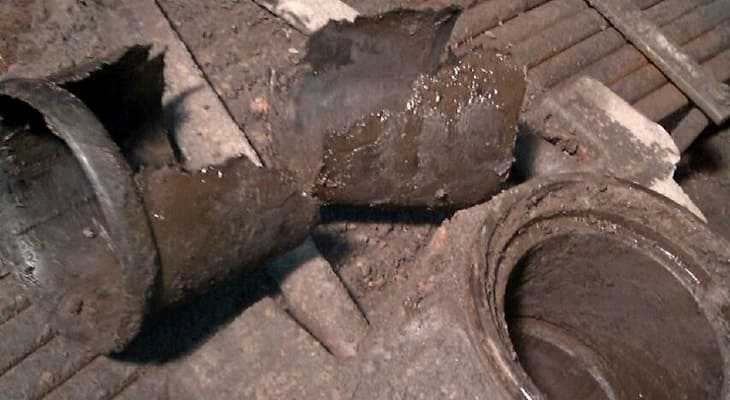

Износ оси балансира

Ось балансира очень тяжела в производстве, поэтому она может быть изготовлена только на заводе. Это связано с тем, что деталь требует термической обработки для увеличения срока эксплуатации. Место под втулкой имеет такую же твердость, что и напильник. Сама же втулка мягче. Если не обрабатывать ее термически, то делать изнашивается при выработке, равной 2 годам. на современных производствах термическая обработка изделия не осуществляется, поэтому срок службы сокращенный и деталь стачивается гораздо быстрее. Стоит иметь ввиду, что даже если ось балансира изношена, то втулки к ней должны крепится стандартного размера. Иначе они просто не смогут правильно функционировать.

Износ щечек под рессору

Этот вид поломки является самым частым. Между втулками и осью балансира есть небольшое свободное пространство, поэтому на втулки рессора оказывается повышенная нагрузка. Втулки бывают сделаны из разных материалов (пластиковые, алюминий или бронза). После изнашивания оси балансира нужно заменить пластиковые втулки на металлические, тогда износ щечек под рессору будет происходить медленнее.

Протяжка балансиров на Камазе

Протянуть балансиры своими руками будет достаточно сложно, так как у них достаточно сложная сборка:

1. Поднять грузовик на ремонтной платформе.
2. Ослабить крепление затяжки.
3. Демонтировать рессор и другие вспомогательные запчасти протяжки.
4. Полностью слить масло.
5. Извлечь старый балансир.
6. Установить новые запчасти.
7. Закрепить устройство.
8. Проверить надежность протяжки и крепления.

Лучше осуществлять данную процедуру в специализированном ТО, а не самостоятельно, так как процесс является достаточно кропотливым. Есть вероятность, что при ошибке деталь просто выйдет из строя и перестанет функционировать.

Как отрегулировать

Регулировка осевого зазора в башмаке балансира на машине КамАЗ выполняется следующим образом:

1. Поставьте машину на подставку.
2. Из опор заднего моста потяните за рессорные концы, снимите деталь, тем самым обеспечивая проворачивание балансира.
3. Разрезную гайку разверните так, чтобы механизм не проворачивался от руки.
4. Отверните ее на 1/6 оборота.
5. Подтяните стяжной болт. Затяжной момент должен составлять 8-10 кгс*м.
6. Проверьте повороты балансира. Если они затруднены, ослабьте стяжной болт и отверните гайку.

Замена втулок

В процессе езды увеличивается скорость износа. Увеличение пространства между втулкой и осью влияет на балансир, который раскачивается в разных плоскостях и деформирует детали.

Стандартный диаметр оси — 88 мм. Для плотной запрессовки наружные размеры втулки балансира составляют 100,2-100,3 мм, внутренние — на 1 мм меньше.

Номинальный зазор — 0,12-0,30 мм. Замена изношенных втулок производится при достижении критического показателя до 1 мм.

Балансир в месте посадки может быть эллипсоидной или конусной формы. Для соосности и надежности лучше запрессовать втулки в башмак, установить на расточный станок и расточить сразу 2 штуки. Рассчитываемый диаметр втулки должен быть больше на 0,05-0,08 мм.

Как расточить втулки

Нужно правильно выбрать диаметр втулок. Подгон втулок по размеру осуществляется на токарном станке. Видео с примером расточки можно найти в интернете. Сначала втулки должны быть плотно запрессованы в балансир. Затем они крепятся на станок и сразу обрабатываются две втулки.

Какие втулки балансира лучше поставить на Камаз

Как уже упоминалось ранее на Камаз лучше установить металлические втулки балансира, сделанные из алюминия или бронзы. Такие модели прослужат гораздо дольше, чем те, которые выполнены из пластика.

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

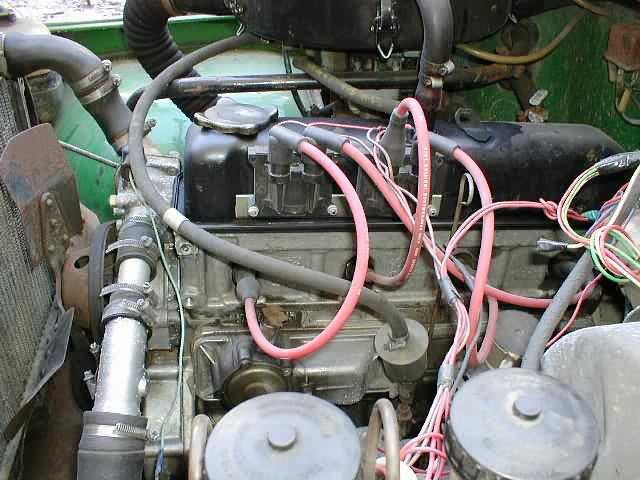

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Процесс снятия КПП

Ремонт КПП на УАЗ 452 вполне возможно осуществить своими руками. Для этого требуется:

• набор гаечных ключей, включая ключи, необходимые для затяжки гаек;
• отвертки;
• молоток;
• зубило;
• плоскогубцы.

Алгоритм демонтажа.

Автомобиль должен стоять на ровном месте. Необходимо слить масло из двух коробок путем откручивания пробок для слива. Далее снимаются передние сидения, половинки люка, вилка выключения сцепления, поперечная рама, рычаги переключения передач с коробок.

Подлежат съему вал спидометра, опоры подвески в ходовой части, рычаги тормозной системы. В результате открывается выход к картеру сцепления. На нем зафиксирована гайками крепления коробка, которые необходимо открутить, далее аккуратно выдвигается коробка передач УАЗ вместе с раздаточной КПП до выхода шлицевого вала из маховика. Для изъятия коробки водителю понадобится помощник.

Как только произошла разборка на отдельные составляющие детали, коробку необходимо промыть в керосине, просушить. Все комплектующие запчасти проверяются на целостность. В первую очередь это касается картера, валов. Если на валах резьба повреждена, их нужно заменить. Машину представляется опасным эксплуатировать, если на шестеренках будут иметься сколы.

Таким образом, своевременно произведенный ремонт КПП УАЗ «буханка» способствует продлению ресурса коробки.

Возможные неисправности моста и их причины

Передний мост автомобиля УАЗ буханка отличается надежностью и неприхотливостью к условиям эксплуатации. Наиболее частые неисправности это:

• Нарушение герметизации картера. К нарушению герметизации картера приводит избыточное давление, возникающие при нагреве масла при движении автомобиля. Для предупреждения неисправности необходимо регулярно проверять работоспособность дыхательного клапана;
• Износились подшипники. Возникает в результате неправильной эксплуатации переднего моста автомобиля УАЗ буханка. Переключение переднего моста УАЗ буханка во включенное положение при движении по покрытию хорошего качества приводит к быстрому износу подшипников редуктора. Для предотвращения поломки подшипников необходимо подключать передний мост только для преодоления бездорожья;
• Повышенный износ вращающихся частей. Происходит из-за некачественного смазочного материала. Необходимо регулярно менять масло в переднем мосту. Причиной неисправности может стать вода, попадающая в картер редуктора при преодолении брода. Во избежание попадания воды в картер редуктора дыхательный клапан оборудуют шлангом, крепящимся под крышкой моторного отсека.

• Нарушение работы межколесного дифференциала. Часто возникает из-за износа шкворней. Для предотвращения поломки необходимо регулярно осматривать механизм шкворней на предмет наличия люфта. При превышении допустимых показателей следует заменить шкворни;
• Поломка подшипника вала ведущей шестерни главной передачи. Происходит из-за нарушения работы крестовины карданного вала. Необходимо регулярно проверять целостность крестовины.
• Высокая степень износа конических сателлитов или их осей. На целостность конических сателлитов и их осей влияет разница давления в шинах колес передней оси. Во избежание поломки необходимо постоянно контролировать давление в шинах.

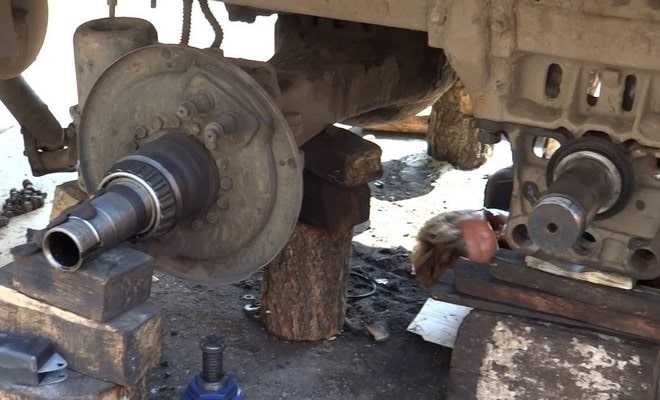

Снятие и ремонт переднего моста

Передний мост УАЗ буханка имеет простое устройство, что позволяет выполнить ремонт своими руками при наличии минимальных технических знаний. Для снятия узла с автомобиля необходимо:

• Автомобиль на смотровую яму, эстакаду или подъемник;
• Обездвижить машину для предотвращения самопроизвольного прокатывания. Для этого под задние колёса устанавливать противооткатные устройства (башмаки);
• Поддомкратить раму автомобиля. Для одновременного поднятия обеих сторон домкрат устанавливают в передней части рамы по центру;
• Во избежание получения травм раму автомобиля установить на специализированные опоры;
• Открутить гайки крепления моста к полуэллиптическим рессорам;
• Демонтировать тягу рулевой сошки;
• Открутить гайки крепления амортизаторов;
• Демонтировать амортизаторы;
• Снять ведущую ось автомобиля.

Выполнить ремонт и регулировку передней оси автомобиля УАЗ буханка может человек, имеющий определенные навыки в ремонте техники. Для диагностики неисправности необходимо провести визуальный осмотр узла. С наружной стороны картер UAZ осматривают на предмет потеков масла. Наличие масляных потеков свидетельствует о разгерметизации картера. Для устранения течи масла необходимо заменить прокладки и сальники. При установке прокладки смазываются герметиком.

После разборки узла необходимо обратить внимание на целостность подшипников. Вышедшие из строя детали необходимо заменить новыми

Особое внимание уделяют изношенности вращающихся деталей. При превышении допустимой нормы следует заменить изношенные части.

Из вышеперечисленного следует, что передний мост УАЗ, благодаря своей конструкции, улучшает технические характеристики автомобиля. Передний мост оборудован поворотными механизмами. Это позволяет передавать крутящий момент от редуктора к колесам транспортного средства независимо от угла их поворота. Возможно разобщение редуктора и колесных механизмов путем выключения муфт.

Внедорожники производства УАЗ снискали немалую популярность на просторах необъятной России, но у многих Уазиков есть один большой недостаток – невысокий уровень комфорта.

• 1 Тюнинг УАЗ «буханка» своими руками
• 2 Тюнинг салона УАЗ «буханка»
• 3 Внешний тюнинг «Буханки»
• 4 Тюнинг подвески Уаз Буханка
• 5 Тюнинг двигателя Уаз Буханка

Также не слишком удобны в эксплуатации автомобили серий УАЗ 452/ 3303, поэтому многие автовладельцы стараются модернизировать машину, внося в нее различные усовершенствования. Тюнинг УАЗ «буханка» – тема актуальная, интересна многим автомобилистам.

Еще несколько тонкостей эксплуатации УАЗ 469

Безусловно, знать все тонкости автомобиля не может даже, наверное, сам производитель, поэтому мы постараемся рассказать Вам все по максимум. Итак, еще несколько тонкостей:

1. Задний ход в коробке передач и понижающую передачу в раздаточной коробке необходимо включать только после полной остановки автомобиля.
2. Всегда выключайте сцепление на крутых склонах для того, чтобы избежать поломки диска сцепления.
3. Никогда не превышайте скорость (более 60 км/ч) с включенным передним мостом, а во время движения по сухой и твердой дороге его и вовсе можно отключить.
4. Также ни в коем случае не допускайте включение переднего моста при отключенных передних колесах.
5. Необходимо самостоятельно периодически проверять наружные резьбовые крепления и затяжке в ходе эксплуатации автомобиля.
6. Будьте внимательны к ходовой части автомобиля и не допускайте ударных нагрузок на него.
7. При езде на особо пыльных дорогах для создания подпора воздуха в салоне и уменьшения проникновения пыли открывайте люк в средней части передка и закрывайте поворотные форточки дверей.

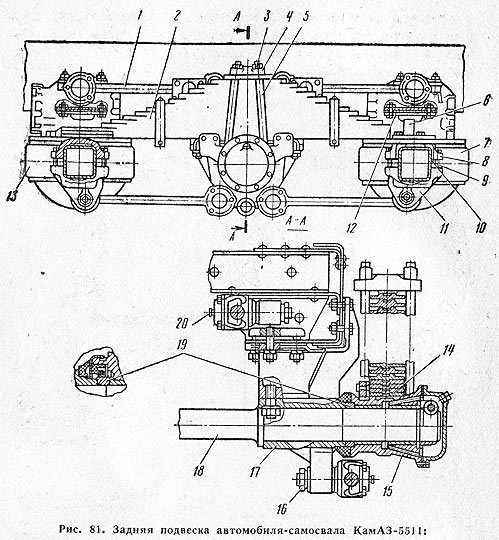

Как устроен узел

Устройство балансира содержит в зависимости от конструкции машины 1 или 2 поперечные оси:

1. В механизме с 1 осью рессорное соединение усилено стремянками.
2. С 2 осями запрессовывается в кронштейны, соединяемые стяжкой, закрепляется шпильками к элементам задней подвески. Последние соединяются со сварными лонжеронами рамы усиленными болтами.

На каждом свободном конце оси расположены башмаки на рессорах. Они фиксируют детали, имеют пробковое отверстие, через которое заливается масляная жидкость, и оснащены уплотнителями:

• резиновые манжеты предохраняют от вытекания масла;
• кольца защищают внутреннюю часть от загрязнения.

В точке крепления башмака устанавливается специальная втулка из материала с низким коэффициентом трения и повышенной устойчивостью к износу. Производитель чаще всего делает ее из алюминия или бронзы.

Смазка в башмаках жидкая или консистентная. При монтаже полимерных втулок используется густая заливка, требующая меньшего ухода.

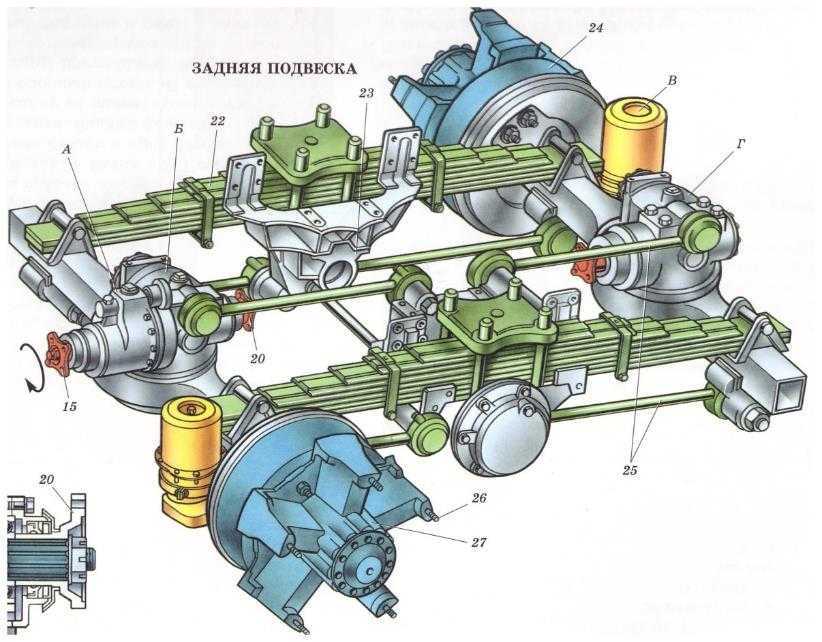

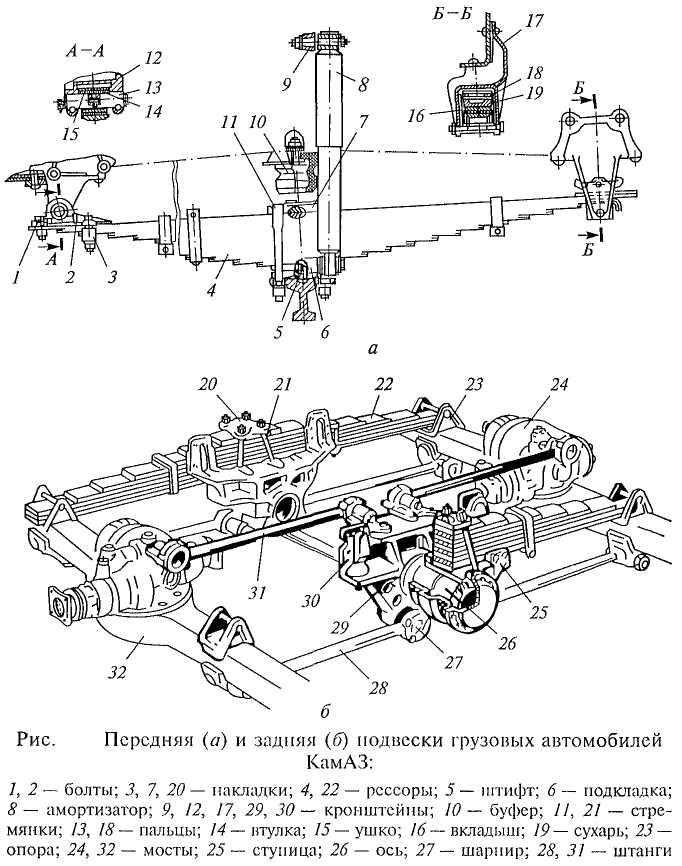

Задняя подвеска КамАЗ
