Выявление неисправностей, а также регулирование раздаточной коробки, привода Урал-4320, 5557
- высокий шумКоробка способна издавать шумовые эффекты в случае увеличения порчи шестерен и когда смещаются валы среди осевых направлений. Это может быть обосновано износившимися подшипниками или тем, что в картере коробки не хватает масла. Если наблюдается повышенный шум, следует проверить, правильно ли регулируются подшипники в первом и промежуточном вале, и еще отрегулировать уровень масла.
переключение передачи блока дифференциала раздаточной затруднено В основном с подобной проблемой сталкиваются, когда на муфтах и щипцах образовываются заусенцы, наблюдается заедание фиксаторов, и прогибаются ползуны. Чтобы устранить неисправность, следует провести очистку щипцов, деталей фиксатора и привести в порядок ползуны выправив их либо заменив.
блок и передача дифференциала выключаются самовольно В основном подобные проблемы возникают в связи с порчей соединений муфт и вилок переключателей, также подобное может быть следствием того, что валы переместились. Чтобы справится с возникшей проблемой необходимо поменять детали, которые износились, а также стоит провести регулирование подшипников валов.
течет масло через сальники Данная проблема возникает в связи с износом сальников, при возникновении в них трещин. Для решения данной проблемы стоит заменить испорченные детали и продуть (почистить) трубку, отвечающую за герметизацию.
Урал-375 | Автопедия вики | FANDOM powered by Wikia
Урал-375Д ‘1964–82
Урал-375Д — полноприводный грузовой автомобиль повышенной проходимости, производившийся на Уральском автомобильном заводе в Миассе с начала 1960-х годов.
Грузовик использовался для транспортировки войск, грузов, а также в качестве шасси для ударного вооружения, как например систем залпового огня «Град», в народном хозяйстве используются до сих пор, как правило, с дизельными двигателями.
Всего выпущено 110 000 штук.
В Советской армии грузовик Урал-375Д к 1982 году был заменён моделью Урал-4320.
Характеристики Править
Грузовик оснащался бензиновым двигателем ЗИЛ-375 (V8, 7 л, 180 л. с.), системой централизованного изменения давления в шинах (от 0,5 до 3,2 кгс/см²), пятиступенчатой коробкой передач, двухдисковым сцеплением. На автомобилях до 1965 года выпуска устанавливались раздаточные коробки с принудительно подключаемым передним мостом. Рычаг раздаточной коробки имел три положения:
передний мост выключен
передний мост включен, межосевой дифференциал заблокирован
передний мост включен, межосевой дифференциал разблокирован
В 1965 году была введена новая раздаточная коробка упрощённой конструкции с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа.
Рулевой механизм с гидроусилителем. Рабочий тормоз — барабанный гидравлический с пневматическим усилителем.
Урал-375Д ‘1964–82
Изначальная модификация, Урал-375, имела складную тентовую крышу, и плоское лобовое стекло, откидывавшееся на капот. В 1964 году автомобиль получил цельнометаллическую кабину от Урал-377. Модернизированная машина получила индекс Урал-375Д. На части машин в задней части рамы устанавливалась лебёдка с тяговым усилием 7000 кгс.
Главным недостатком машины оказался бензиновый двигатель с большим расходом топлива и низким межремонтным ресурсом. Поэтому появившийся в 1977 году дизельный Урал-4320 быстро вытеснил Урал-375Д, который, впрочем, продолжал производиться вплоть до распада СССР. Урал-375Д имел более высокую проходимость по сравнению с Урал-4320. Это связано с отсутствием регулятора частоты вращения, что позволяло регулировать силу тяги на колёсах положением дросселя. Урал-4320 оборудован всережимным регулятором частоты вращения, поэтому при увеличении дорожного сопротивления происходит автоматическое увеличение подачи топлива, что на мягких грунтах приводит к «срыву» мягкого грунта и буксованию. По этой причине, там где пройдёт 375-й, 4320-й мог и не пройти.
- Урал-375 — имел кабину со складным брезентовым тентом. Выпускался с 1961 по 1964 гг.
- Урал-375Д — имел цельнометаллическую кабину. Выпускался с 1964 года
- Урал-375А — шасси с удлинённой рамой для установки кузова-фургона К-375.
- Урал-375Е — шасси для установки различного оборудования.
- Урал-375С — седельный тягач.
- Урал-375К — для эксплуатации в условиях Крайнего Севера.
Урал-375Т — серийно не выпускался, прототип для Урала-375Н.
Урал-375Н — народнохозяйственный автомобиль. Внешние отличия от Урал-375Д: отсутствовала труба воздухозаборника, кузов — деревянная платформа с тремя открывающимися бортами, колёса без централизованного регулирования давления, размер шин — 1100×400-533.
Принцип работы
Насос предназначен для обеспечения необходимого давления, за счет которого топливо сможет переместиться в цилиндр и попасть в двигатель. Принцип работы ТНВД представляет собой выполнение устройством следующих действий:
- Сначала топливо проходит путь из бака в фильтр грубой очистки, откуда посредством топливного насоса низкого давления поступает в следующий фильтр, предназначенный для тонкой очистки жидкости.
- Преодолев фильтры, жидкость попадает в основной насос.
- От коленчатого вала двигателя передается крутящий момент, который приводит в действие толкатели и конструкцию ТНВД.
- Насос организует передачу топлива в двигатель, что обеспечивает комфортную эксплуатацию транспортного средства.
Вроде бы принцип действия несложный. Однако это не совсем так. Любой насос в КАМАЗе представляет собой сложный механизм, от действия которого зависит работоспособность силового агрегата. Поэтому такие устройства изготавливают прочными и способными выдержать высокие показатели давления.
Конструкция + ремонт + регулировка раздаточной коробки автомобиля Урал
На автомобиле Урал-4320 и его модификациях установлена механическая двухступенчатая раздаточная коробка (рис. 1) с несимметричным межосевым дифференциалом.
В период эксплуатации автомобиля раздаточную коробку периодически в плановом порядке снимают с автомобиля для осмотра и регулировки осевых люфтов первичного и промежуточного валов. Желательно в это же время устранять замеченные неисправности.
Конструкция раздаточной коробки позволяет извлекать из картера без полной ее разборки первичный вал с шестернями, валы привода переднего и заднего мостов.
Вал привода заднего моста может быть снят в сборе с дифференциалом. Такие неисправности, как подтекание смазочного материала, ослабление затяжки гаек крепления фланцев на валах, можно устранить без снятия раздаточной коробки с автомобиля.
Устранение таких неисправностей, как произвольное выключение передач (износ шлицев каретки переключения передач и первичного вала) или блокировка дифференциала (износ шлицев муфты блокировки дифференциала и вала привода переднего моста), поломка, нарушение посадки деталей, а также регулировочные работы в объеме технического обслуживания, выполняют на снятой с автомобиля и частично разобранной раздаточной коробке.
Необходимость в полной разборке раздаточной коробки появляется редко и, как правило, после длительной эксплуатации автомобиля.
Места течи смазочного материала обнаруживать осмотром и устранять подтяжкой пробок, болтов крепления крышек подшипников или заменой прокладок и манжет.
Произвольное выключение передач и блокировка дифференциала могут быть обнаружены при движении автомобиля с переменной нагрузкой в тяжелых дорожных условиях. При этом рычаги управления раздаточной коробкой произвольно перемещаются:
— рычаг переключения передач в сторону нейтрального положения;
— рычаг блокировки дифференциала в сторону выключения блокировки.
При увеличенных износах, задирах и поломках деталей раздаточной коробки изменяется шумность работы, могут появиться посторонние стуки при движении автомобиля в обычных дорожных условиях.
Водители, имеющие опыт эксплуатации, и механики эти неисправности обычно обнаруживают на слух.
Демонтаж раздаточной коробки
Раздаточную коробку снимать удобнее, если автомобиль установлен на осмотровую канаву в помещении, оборудованном грузоподъемным устройством.
Для демонтажа раздаточной коробки с автомобилей Урал-4320, -4420 и -44202 опустить откидной кронштейн держателя запасного колеса и снять колесо.
Снять карданный вал привода среднего моста, отсоединить от фланцев раздаточной коробки и коробки дополнительного сбора мощности фланцы карданных валов промежуточного, привода переднего моста и переднего привода лебедки.
Отсоединить провода от датчика спидометра.
Расшплинтовать и снять пальцы, отсоединить задние концы тяг управления раздаточной коробкой, коробкой дополнительного отбора мощности и стояночного тормоза.
Отвернуть трубку герметизации от штуцера 11. Отсоединенные концы карданных валов и тяг управления раздаточной коробкой, коробкой дополнительного отбора мощности и стояночного тормоза отвести в сторону и закрепить к раме автомобиля.
Зачалить грузоподъемное устройство за скобу на крышке 4 верхнего люка раздаточной коробки и слегка натянуть стропы чалочного устройства.
Расшплинтовать и отвернуть гайки шпилек крепления раздаточной коробки к кронштейнам, снять подушки и шайбы, осторожно опустить на тележку коробку и вывести ее из-под рамы автомобиля
Схемы дополнительных трансмиссий
Дополнительная трансмиссия автоцистерны АЦ-40(431410)63Б
1 – коробка отбора мощности; 2 – кожух; 3 – вал карданный; 4 – вал промежуточный; 5 – втулка; 6 – подушка; 7 – пожарный насос; 8 – уплотнение
Промежуточный вал дополнительной трансмиссии
1 – фланцевая муфта; 2 – сальник; 3 – корпус опоры; 4 – подшипник; 5 – крышка; 6 – промежуточный вал; 7 – маслёнка
Схемы дополнительных трансмиссий определяются особенностями базового шасси и размещением насоса на пожарном автомобиле.
В конструкциях основных пожарных автомобилей насосные установки имеют среднее или заднее расположение. При этом в зависимости от конструктивных особенностей базовых шасси наибольшее распространение получили следующие варианты схем компоновки дополнительных трансмиссий:
Схема трёхвальной дополнительной трансмиссии
Схемы дополнительных трансмиссий пожарного автомобиля
«А», «Б» – 1-й вариант; «В» – 2-й вариант; «Г» – 3-й вариант
1 – двигатель; 2 – сцепление; 3 – КОМ; 4 – карданный вал; 5 – опоры; 6 – пожарный насос; 7 – коробка перемены передач; 8 – раздаточная коробка; 9 – промежуточный вал
Вариант 1 применяется на большинстве пожарных автомобилей, например:
АЦ-40(130)63Б, АЦ-40(131)137А, АЦ-2,5-40(433362)ПМ-540, АЦ-1,0-4/400(5301)ПМ-542Д, АЦ-5-40(43101)ПМ-525А, АЦ-3-40(43206)1МИ и др. Пожарный насос на этих АЦ размещается в заднем отсеке. Разновидностью первого варианта является схема со средним расположением насоса, применяемая на пожарных автомобилях АЦ-40(43202)186, АЦ-4,0-40(5557)9ВР, АНР-40(130)127А, АЦ-2,5-40(433362)ПМ-577, а также на многих специальных пожарных автомобилях (АЛ, АКП, АГ, АСО и т.д.).
На эту тему ▼
Пожарные насосы
Виды, ТТХ и принцип действия
Отличительной особенностью такой схемы является укороченная карданная передача и отсутствие промежуточной опоры. В обеих схемах варианта I крутящий момент от двигателя 1 передается через механизм сцепления 2, коробку передач 7, коробку отбора мощности 3, карданную передачу 4 на вал пожарного насоса 6. Карданная передача при заднем расположении насоса имеет, как правило, две промежуточные опоры 5 и промежуточный вал 9. Существует модификация этой схемы с тремя карданными и двумя промежуточными валами на четырёх промежуточных опорах, применённая на автоцистерне АЦ-2,5-40(433362)ПМ-540.
Вариант 2 применён на многих новых автоцистернах, изготовленных на так называемых адаптированных шасси АМО-ЗиЛ:
АЦ-3,2-40(4331) моделей 8ВР, 001ММ, 003ММ, 004ММ, а также на автоцистернах и первых партиях АЦ-40(433362)ПМ-540.
В данной трансмиссии мощность от двигателя 1 передается через механизм сцепления 2, коробку перемены передач 7 и коробку отбора мощности 3, смонтированную на раздаточной коробке. Далее крутящий момент через карданный вал 4 (или два карданных вала 4 с промежуточной опорой 5) передаётся на вал насоса 6. Особенностью некоторых таких трансмиссий является то, что раздаточная коробка «разворачивает« крутящий момент на 180°, то есть входной и выходной валы основной трансмиссии (к ведущим колёсам) имеют разное направление вращения. Задние мосты этих автоцистерн не взаимозаменяемы с мостами обычных грузовых автомобилей с традиционной трансмиссией.
Вариант 3. Такую схему применяют, как правило, на пожарных автомобилях, монтируемых на шасси повышенной проходимости с колесной формулой 4×4.
Например, на АЦ(Л)-1,6-20(66)ПМ-554 пожарный насос 6 приводится в действие от двигателя 1 через механизм сцепления 2, коробку передач 7, карданный вал 4 (или два карданных вала 4 с промежуточной опорой 5), раздаточную коробку 8 и установленную на ней коробку отбора мощности 3.
Вывод по вопросу: таким образом мы узнали, что дополнительная трансмиссия пожарных автомобилей служит для передачи крутящего момента от ДВС к спецагрегату, и ее возможных компоновочных схемах , в зависимости от расположения КОМ и спецагрегата на автомобиле.
Принцип работы раздатки на урале
ЗАПЧАСТИ И СБОРОЧНЫЕ ДЕТАЛИ
СПЕЦТЕХНИКА НА БАЗЕ УРАЛ, МАЗ, КАМАЗ ____________________
Раздаточная коробка автомобиля Урал-4320, Урал-5557
На автомобиле Урал-4320, 5557 крутящий момент от коробки передач передается к раздаточной коробке, которая служит для распределения крутящего момента между передним ведущим мостом и двумя ведущими мостами задней тележки автомобиля.
В раздаточной коробке (раздатке) Урал-4320, 5557 может изменяться крутящий момент, подводимый к ведущим колесам, т. е. раздатка является одновременно дополнительной коробкой передач, увеличивающей число передач и пределы изменения передаточного числа в трансмиссии.
Включение низшей (первой) передачи в коробке передач и в раздатке Урал-4320, 5557 обеспечивает возможность преодоления автомобилем больших сопротивлений движению (подъемы до 58% или тяжелые грунтовые условия) и устойчивого движения автомобиля с небольшими скоростями (2—5 км/ч).
У раздаточных коробок Урал-4320, 5557 с жесткой связью между валами привода ведущих мостов (блокированный привод) соотношение между крутящими моментами, подводимыми к главным передачам ведущих мостов, зависит от некоторых конструктивных параметров автомобиля и условий движения.
При блокированном приводе и прямолинейном движении по дорогам с хорошим сцеплением, но с малым сопротивлением при разнице в радиусах колес некоторые ведущие колеса могут скользить или пробуксовывать.
Это приводит к дополнительным потерям при движении, дополнительному износу шин, нагрузкам и износам агрегатов трансмиссии.
Для устранения этих нежелательных явлений в раздатке Урал-4320, 5557 применяется дифференциальный привод.
В этом случае крутящий момент между валами привода ведущих мостов распределяется дифференциалом, позволяющим этим валам вращаться с разными угловыми скоростями.
Распределение момента между ведущими мостами определяется свойствами установленного дифференциала.
Таким образом, применение дифференциала в раздаточной коробке Урал-4320, 5557 позволяет снизить потери при движении по дорогам.
Однако применение дифференциального привода на скользких дорогах и на влажных грунтах с малым сцеплением может привести к снижению и потере проходимости автомобиля.
Для повышения проходимости в автомобилях предусматривается устройство для блокировки дифференциала.
Раздаточная коробка (раздатка) Урал-4320, 5557 (рис. 16) механическая, двухступенчатая, с несимметричным межосевым дифференциалом, установлена на раме автомобиля на четырех резиновых подушках.
Рис.16. Раздатка автомобилей Урал-4320, 5557
1,22,36-фланцы; 2,10,16,25,32,39-крышки подшипников; 3,18-роликоподшипники конические; 4,38-шестерни высшей передачи; 5-втулка; 6-крышка верхнего люка; 7-муфта переключения передач; 8,20-шестерни низшей передачи; 9-картер раздаточной коробки; 11-вал первичный; 12,13-шестерни привода спидометра (ведущая и ведомая); 14-вал гибкий привода спидометра; 15-сапун; 17-вал промежуточный; 19-втулка распорная; 21-вал привода заднего моста; 23-кольцо маслосгонное; 24,40-гайки подшипников; 26-картер заднего подшипника дифференциала; 27-обойма дифференциала задняя; 28-обойма дифференциала с шестерней нижнего вала; 29-шестерня коронная; 30-шестерня солнечная; 31-муфта блокировки дифференциала; 33-болт; 34-отражатель фланца; 35-вал привода переднего моста; 37-сателлит
Дифференциал раздаточной коробки Урал-4320, 5557 планетарного типа с четырьмя сателлитами, солнечной 30 и коронной 29 шестернями.
Момент от солнечной шестерни 30 передается на вал 35 привода переднего моста, а от коронной шестерни 29 — на вал 21 привода заднего моста.
При работающем (разблокированном) дифференциале раздатки Урал-4320, 5557 обеспечивается равномерная тяга всех осей и устраняются дополнительные нагрузки в трансмиссии.
В зависимости от дорожных условий дифференциал раздаточной коробки Урал-4320, 5557 может быть выключен (заблокирован), и тогда валы привода переднего и заднего мостов вращаются как одно целое.
Зависимый тип КОМ
Зависимые от сцепления коробки устанавливаются на транспортные средства с МКПП. Устанавливается данный механизм в случае отсутствия необходимости включения навесного оборудования на ходу. Так, например, коробка отбора мощности самосвала достаточно часто выполняется в зависимом исполнении.
Основные преимущества, которым обладает КЗОМ:
- небольшой вес;
- несложность ремонта коробок отбора мощности;
- отсутствие нагрузки на двигатель при выключенном состоянии КОМ;
- простота и надежность конструкции, позволяющие уверенно эксплуатировать как новую, так и отремонтированную коробку, что подтверждает обширная выборка;
- низкая требовательность к техническому обслуживанию;
- повышенная безопасность, так как привод невозможно задействовать на ходу, что особо актуально для самосвальной КОМ.
Конструкция коробки отбора мощности автомобиля Урал

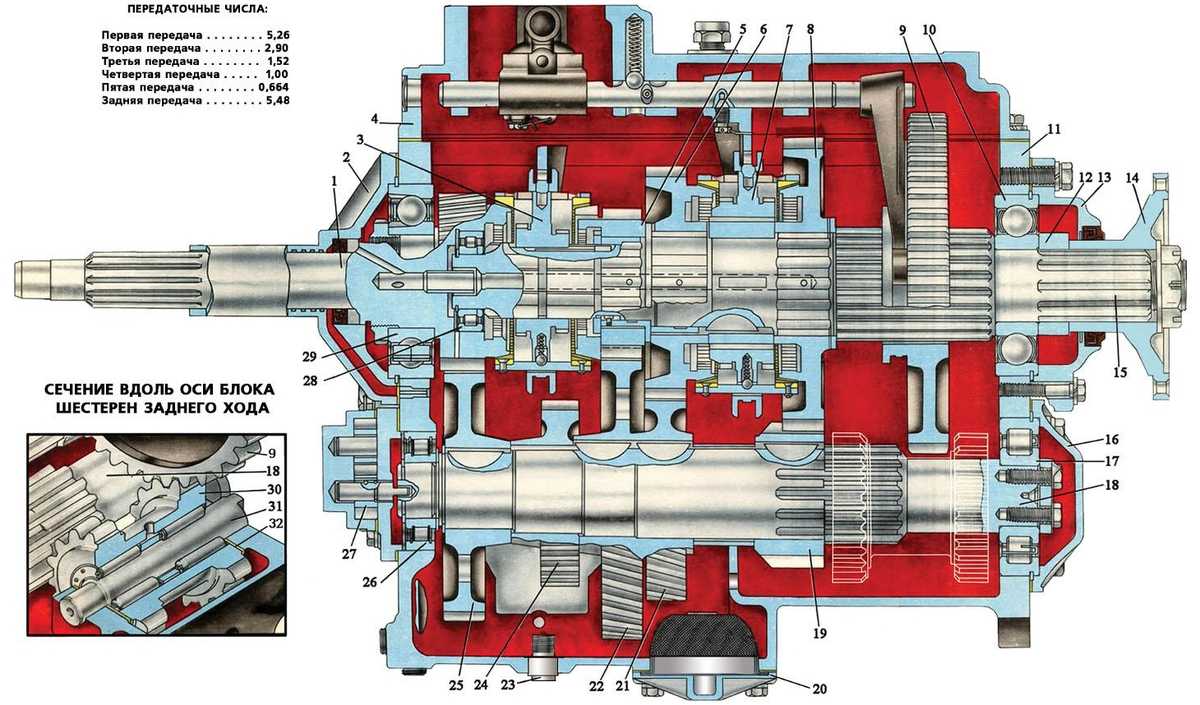

Коробка отбора мощности (КОМ) — одноступенчатая, крепится к картеру коробки передач с правой стороны и предназначена для привода вспомогательных агрегатов. Коробка изготавливается в двух вариантах: с насосом (рис. 1) и фланцем (рис. 2).
| рис. 1 |
Включайте коробку отбора мощности при давлении воздуха в пневмосистеме автомобиля не менее 500 кПа (5 кгс/см2) и выключенном сцеплении. Между фланцами картеров коробки передач и отбора мощности установлены регулировочные прокладки, с помощью которых отрегулирован боковой зазор в зацеплении шестерен (по шуму). При необходимости замены прокладок на новые их толщина должна быть сохранена.
| рис. 2 |
Управление коробкой отбора мощности, пневматическое, состоит из крана управления, механизма включения и воздухопроводов.
Для обеспечения дистанционного включения коробки отбора мощности в кабине справа от водителя, на нижней кромке панели приборов, на кронштейне установлен кран управления.
| рис. 3 |
При выключенной коробке отбора мощности рычаг 8 (рис. 3) находится в верхнем положении, шток 7 в правом положении. Клапан З под действием пружины 2 поджат к селу 4 и воздух через кран не поступает. При включении коробки отбора мощности рычаг крана 8 переводится в нижнее положение. Шток 7 перемещается в крайнее левое положение, давит на клапан 3 и отодвигает его от седла 4. Сжатый воздух по воздухопроводам поступает в диафрагменную камеру механизма включения. Диафрагма 6 (см. рис. 1) через шток 10 с вилкой 9 вводит шестерню 5 ведомого вала в зацепление с ведущей шестерней 3. При выключении коробки отбора мощности рычаг крана 8 (см. рис. 3) переводится в верхнее положение. Шток 7 под действием пружины 5 перемещается в крайнее правое положение, отрываясь при этом от клапана 3. Через отверстие в штоке 10 (см. рис. 1) камера механизма включения коробки сообщается с атмосферой, воздух из камеры выпускается и под действием пружины шток с вилкой 9 выводит шестерню ведомого вала 14 из зацепления с ведущей шестерней 3. Одновременно с выпуском воздуха в атмосферу клапан 3 (см. рис. 3) под действием пружины 2 прижимается к седлу 4 и разобщает входное и выходное отверстия крана.
autoruk.ru
ja_mageia
Из всего разнообразия редукторов наибольшее распространение получили простые цилиндрические двухступенчатые редукторы урала. Для понижения угловой скорости с большими значениями u используют волновые зубчатые редукторы (u=80…315 на одну ступень) или многоступенчатые планетарные, а также комбинированные редукторы, у которых в зависимости от сочетания передач и числа ступеней значение u практически неограниченно. Таким образом редуктор Урал, представляет собой комплекс шестеренок, заключенный в единый корпус. Смазка механизмов редуктора осуществляется путем разбрызгивания. Нормальное давление в полости корпуса редуктора поддерживается с помощью отводящей трубки или сапуна.
Редуктор Урал для мостов с блокировкой межколесного дифференциала (БМКД)
Дифференциал Урал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста. Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам) При полной блокировке межосевого дифференциала Урал, он фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка реализована при помощи пневматического привода, управляемого водителем из салона автомобиля. Необходимо осознавать, что блокирование дифференциала Урал не увеличивает силу сцепления колеса с дорогой, а лишь предоставляет возможность колесу полностью использовать эту силу для создания тягового усилия.
Включать блокировку межколесного дифференциала (БМКД) Урал можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах, автомобиль очень сильно теряет в управляемости.
Для того, что бы автомобиль Урал работал долго и безопасно, необходимо тщательно следить за состоянием его главных рабочих механизмов. Необходимо время от времени проверять техническое состояние деталей редуктора главной передачи. Перед началом осмотра детали редуктора необходимо тщательно промыть – это существенно облегчит выявление повреждений и износа деталей. Особого рассмотрения требуют зубья шестерен главной передачи на наличие дефектов. Если детали чрезмерно изношены, то необходима их замена. При правильной эксплуатации и надлежащем уходе редуктор Урал прослужит долгое время
