Полная разборка генератора 37.3701 ваз 2108, 2109. 21099

Детальная инструкция, как снять генератор своими руками на примере генератора ВАЗ 2107

Пошаговая схема снятия генератора ВАЗ 2107 выглядит так:

До начала работ необходимо полностью обесточить автомобиль, для этого нужно просто снять минусовую клемму от аккумулятора;
Снимается защита двигателя с правой стороны и брызговик;
От генератора нужно отсоединить все провода, запомнив при этом их расположение (если у вас имеется схема установки, можно не запоминать);
Теперь необходимо отсоединить генератор от корпуса двигателя (с этим определённо возникнут трудности);
Достаём генератор. Если он не откручивается, заливаем крепления вэдэшкой, а болт выбиваем с помощью молотка (бить нужно не сильно, иначе можно вырвать крепления).

Часто для снятия генератора в сборе с креплениями приходится снимать радиатор охлаждения. Только не стоит извлекать его наружу и демонтировать все патрубки радиатора, достаточно просто отодвинуть его в сторону, чтобы получить доступ к кронштейнам. Устранив все препятствия, можно легко достать генератор с креплениями.

Иногда снятие и установка генератора проходит по более простой схеме, это случается при замене относительно нового генератора на более мощный или когда автомобиль ещё новый. В этом случае некоторые специалисты умудряются вытащить его через правую колёсную арку. Процедура снятия ни чем не отличается от вышеизложенной, только не нужно будет снимать радиатор. Для извлечения генератора через колёсную арку нужно вывернуть руль до упора. Перед тем, как достать генератор не забудьте снять приводной ремень со шкива.

Что предпринять, если издает свист ремень

После того как генератор ВАЗ-2107 разобран, можно устранять неполадки, возникшие в работе устройства. Но не всегда страдает исправность самого агрегата, бывает, что поломка кроется совсем в другом. Например, когда вы ощущаете свист, происходящий из-за трения ремня об шкивы, ничего удивительного, если генератор перестанет работать в полную силу.

Если сравнивать между собой карбюратор и инжектор, основное отличие в машинах состоит в наличии или отсутствии датчика положения коленвала, который извлекают, когда заменяют ремень. Почему появляется свист? Этому может быть несколько причин:

Неисправен подшипник, относящийся к генератору ВАЗ-2107.
Недостаточный уровень натяжения.
Загрязнения в ГСМ.

Ремень подтягивают своими руками, сделать это несложно:

Возьмите ключ на 17 и слегка открутите гайку, фиксирующую генератор к скобе.
Таким же путем ослабьте гайку штока генератора.
Если ручная подтяжка не дает результатов, тогда примените монтировку.
Зафиксировав контролирующую скобу, проверьте уровень натяжки. Для этого прижмите ремень между коленчатым валом и помпой. В идеале прогиб должен составлять от 12 до 17 мм, а расстояние между генератором и помпой не должно превышать 17 мм, но и значение меньше 10 мм считается губительным. Хорошо подтяните обе гайки, только так можно избежать самопроизвольного ослабевания натяжения.

Неисправности генератора

Генератор генерирует ток с очень низким напряжением.
Генератор перестал вырабатывать электрический ток.
Лампа приборной панели сигнализирует о поломке генератора.
Генератор генерирует ток выше оптимальной нормы.
Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

амперметр;
вольтметр;
реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

Перегорели контакты или предохранитель.
Поломка или износ щеток генератора.
Неисправность реле регулятора.
Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

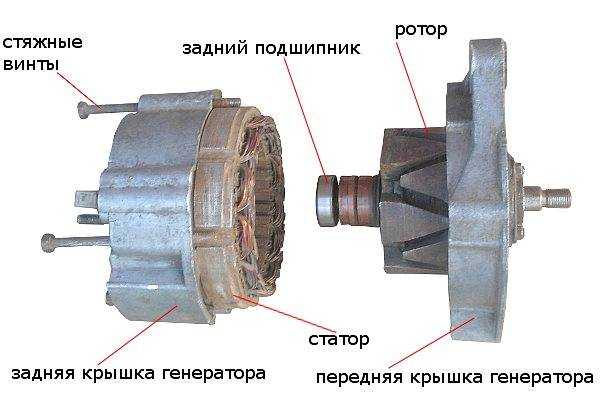

Как снять и разобрать генератор. Разборка генератора своими руками.

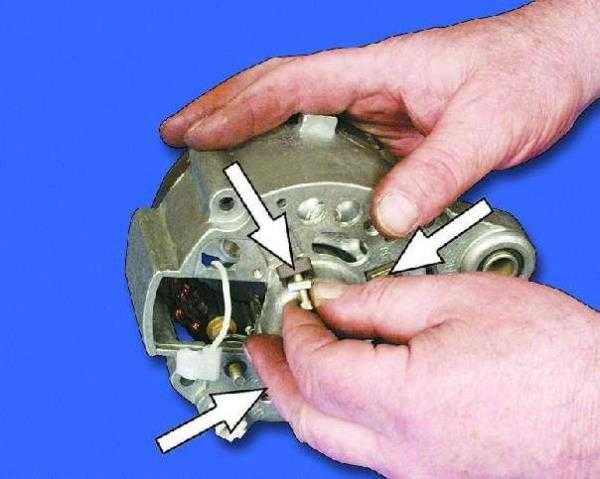

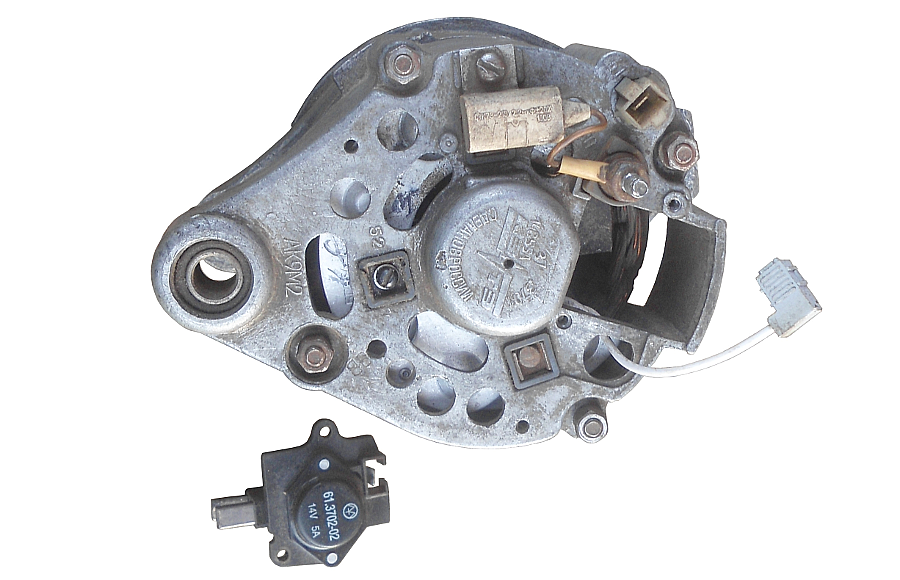

Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.

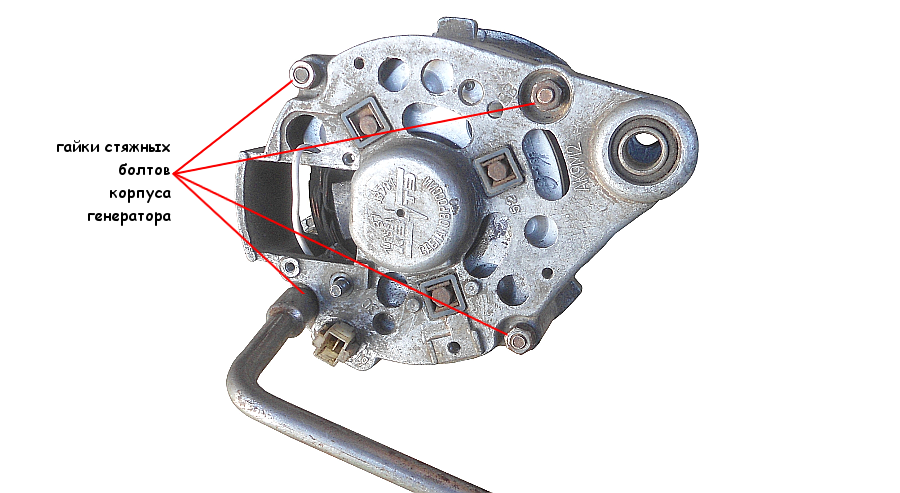

Снять натяжные болты и крышку со статором.

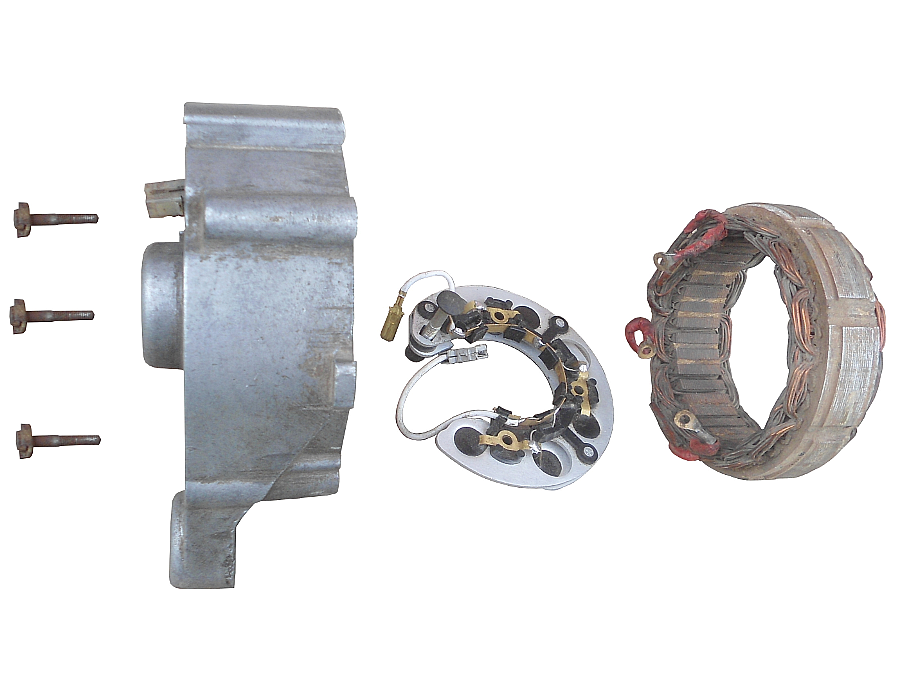

Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
Снять шкив с вала генератора и переднюю крышку с помощью съемника.

Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

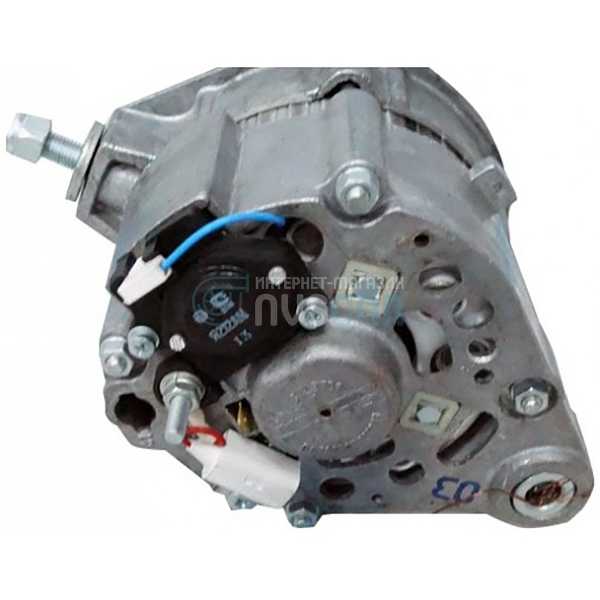

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги

Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi

Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Среди импортных устройств неплохими вариантами считаются:

Динамо — производитель Болгария;
Eldix — также выпускается в Болгарии;
БАТЭ — выпускают в городе Борисов, что в Беларуси.

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя

Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

Как известно, генератор на автомобиле предназначен выполнять важнейшие функции. В Ваз 2112 замена генератора – обычный и распространенный процесс, с которым можно справиться и своими руками. Замена генератора Ваз 2112 – интересный и увлекательный тур по системе автомобиля, способный дать новичку ценный багаж знаний.

Когда требуется разборка генератора ВАЗ-2107

Разборка агрегата нередко требуется, если нужно определить, в чем состоят неисправности генератора и отремонтировать отдельные его составляющие. Причин, по которым может сгореть генератор, несколько:

Перегрелись и вследствие высоких температур пострадали обмотки.
Произошло замыкание между витками.
Сломался корпус.

Перед разборкой приспособления его сначала нужно уметь самостоятельно снять. Как это сделать правильно, не повредив другие компоненты?

Поместите машину на смотровую яму или поднимите для удобства сверху на подъемник.
Извлеките клемму, относящуюся к «минусу», с АКБ.
Отсоедините штекер, подходящий к выводу под номером 61.
Аккуратно извлеките чехол для изоляции и, воспользовавшись ключом на 10, отсоедините клемму от вывода под номером 30. Достаньте проводку.
Вытащите ремень генератора ВАЗ-2107.
Применив ключ на 17, выкрутите гайки и извлеките планку для регулировки.
Выкрутите гайку, которая крепится снизу, вытащите втулку и болт.
Теперь снять можно и сам генератор. Работа по снятию прибора завершена.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток.

Чаще всего неисправность проявляют себя следующим образом:

генератор не выдает электроэнергию;
ток на выходе либо слишком высокого или низкого напряжения;
во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

Кронштейны;
Якорь;
Провод возбуждения;
Приводной шкив;
Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент	Функции
Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел	Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения	Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок	Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи	Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Форс мажор в ходе ремонта

В ходе ремонта генератора может быть потребоваться замена подшипников ротора генератора или замену реле лампы контроля заряда АКБ, которое включает и выключает контрольную лампу, расположенную в панели приборов.

Как правило, данное реле находится под капотом с правой стороны над передним колесом.

Как видно ремонт генератора своими руками возможен, но только если он лежи в устранение не значительных неисправностей, таких как замена щеток, натяжения ремня генератора, в проведении незначительных диагностических работ, про которые мы писали в статье «Как проверить генератор автомобиля», ссылка на которую указана выше.

Нужно почитать: Ремонтируем стартер своими руками.

Так же можно самому заменить генератор автомобиля. Но проведения сложных работ по замене основных и сложных узлов, таких как статора, ротора, подшипников, необходимо выполнять в специализированных мастерских.
