Заменить топливный фильтр на Ладе Ларгус не столь сложно, если знать, где он расположен и как правильно провести ремонтное мероприятие. Стоит отметить, что процедуру замены сможет осуществить даже авторемонтник-любитель, так как весь процесс крайне прост. Особой подготовки мероприятие не требует, за исключением принятия следующих мер:

• поставьте автомобиль в меру просторном и ровном месте, надёжно зафиксировав его (ручник, подставки под колёса и т. п.);
• подготовьте базовый набор для авторемонта: набор ключей, пару отвёрток, ветошь и перчатки;
• заранее приобретите бензонасос в сборе или «сеточку» бензонасоса отдельно (например, подойдёт подобная деталь от Рено Логан).

Непосредственно процедура замены занимает не более получаса времени, естественно, если вы не собрались полностью разбирать бензонасос и пытаться «дедовскими» способами провести очистку фильтра или заменить его на самодельный. Более того, этого делать нежелательно лишь потому, что неправильно прочистив или собрав бензонасос можно спровоцировать более серьёзные поломки топливной системы вашей Лады Ларгус. Стоит ли оно того? Скорее всего, нет.

Итак, алгоритм замены топливного фильтра таков:

1. Снимите подушку заднего дивана и поднимите находящейся под ней пластиковый люк. Для удобства работы может потребоваться убрать в сторону и ковровое покрытие.
2. Предварительно отключив аккумулятор, подогните язычок на разъёме бензонасоса и отключите его.
3. Далее, необходимо подключить аккумулятор и завести мотор. Заведённый двигатель должен проработать несколько секунд и заглохнуть. После этого – снова обесточьте систему, отключив клеммы аккумулятора.
4. Отключите топливный патрубок и выкрутите фиксирующее кольцо бензонасоса против часовой стрелки. Облегчить действия на данном этапе поможет использование монтажной лопатки.
5. Проделав предыдущие шаги, модуль бензонасоса можно будет снять. При необходимости осуществляется замена фильтра-сеточки или бензонасоса целиком. После замены необходимо собрать всю конструкцию в обратном порядке.

Важно! Разбирать бензонасос с целью замены фильтра нежелательно. Подобная практика может негативно сказаться на состоянии всей топливной системы в будущем

Лучше не поскупиться и заменить бензонасос целиком

Лучше не поскупиться и заменить бензонасос целиком.

Как видите, заменить топливный фильтр Лада Ларгус достаточно просто, если знать особенности его конструкции и месторасположение в автомобиле. Надеемся, представленный выше материал был для вас полезен. Удачи на дорогах и в ремонте!

Замена топливного фильтра Лада Ларгус – видео:

• Масляный фильтр Ларгуса
• Салонный фильтр Лады-Ларгус
• Отзывы на ШРУСы Асва
• Неисправности багажника Лады-Приоры

Как разобрать генератор

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Ремонт генератора Лада Ларгус

Полная разборка генератора Лада Ларгус не рекомендуется, поэтому при необходимости лучше обратиться в мастерскую, специализирующуюся на ремонте генераторов. В данной статье показана только замена регулятора напряжения в сборе со щеточным узлом и подшипников.  Генераторы автомобилей Лада Ларгус с двигателями К4М и К7М практически одинаковы по конструкции. Разница в форме передней и задней крышек, обусловленная различными  способами  крепления генератора к двигателю. Работа показана на примере генератора автомобиля с двигателем К4М. Генератор автомобиля с двигателем К7М ремонтируют аналогично. Каталожный номер генератора 231007633R (Bosch) или 231004527R.

Инструменты и приборы для ремонта генератора Лада Ларгус

Вам потребуются: торцовые головки на 13», «на 15», отвертки с крестообразным и плоским лезвием, омметр (автотестер).

Операции по ремонту и ревизии генератора Лада Ларгус

1. Снимите генератор с автомобиля — см «Снятие и установка генератора с автомобиля Лада Ларгус»

2. Удерживая вал генератора от проворачивания, отверните гайку крепления шкива.

3. Снимите с вала генератора шкив и дистанционное кольцо.Шкив генератора зафиксирован от проворачивания на валу ротора только за счет трения после затяжки гайки его крепления требуемым моментом. Шпонки в соединении нет. 4. Выверните винт крепления задней крышки.

5. Отверните две гайки.

6. …и снимите защитную крышку генератора

7. Выверните три винта крепления…

8. …и снимите регулятор напряжения.

9. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если выступание А щеток из щеткодержателя менее 5 мм, замените регулятор напряжения в сборе со щеткодержателем.

10. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

11. Пометьте например, маркером взаимное расположение крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий в лапах для крепления  генератора

12. Выверните четыре стяжных болта.

13. Вставьте отвертку между крышками, раздвиньте их…

14. …и снимите крышку со стороны привода привода вместе с ротором.

15. Выпрессуйте ротор из подшипника крышки.

16. Для замены подшипника крышки со стороны привода выверните четыре винта крепления прижимной пластины

17. …и снимите пластину.

18. Выпрессуйте подшипники из крышки.

19. Запрессуйте оправкой подходящего диаметра новый подшипник в крышку, прикладывая усилие к наружному кольцу.

20. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, подшипник следует заменить. Для этого…21.. ..спрессуйте подшипник с вала ротора.

22. Напрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие только к внутреннему кольцу подшипника через оправку подходящего диаметра.

23. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединяя выводы тестера поочередно к каждому контактному кольцу и сердечнику ротора. Тестер должен показывать бесконечность.

Выпрямительный блок, обмотка статора и задняя крышка представляют собой единый узел и дальнейшей разборке в гаражных условиях не подлежат, поскольку выводы обмотки статора соединены с выводами выпрямительного блока контактной сваркой.24. Соберите генератор Лада Ларгус в порядке, обратном разборке.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Другие минусы модели

Расход бензина у Лады Ларгус больше, чем у Калины универсал на 1,5 л, при весовой разнице всего в 80 кг. Вибрация мотора возникает сразу же, как только стрелка тахометра достигает отметки 1500 об/мин. Обороты часто подскакивают или снижаются до 500. При движении на скорости более 90 км/час начинает закладывать уши, как в самолете при взлете. Это расстраивает многих автолюбителей, так как в эти моменты хочется прекратить поездку и выйти из машины.

Отсутствие задних брызговиков является большой недоработкой представляемой модели. Впрессованные в рычаги шаровые опоры затруднят в будущем ремонт подвески. Зазор между крылом и передним бампером необходимо прикрыть какой-либо прокладкой для поддержания чистоты. В указанном месте постоянно скапливается грязь.

Ограниченный функциональный набор в стандартной комплектации — отсутствуют АВС и передние стеклоподъемники. Во время дождливой погоды постоянно происходит запотевание стекол, в этом случае нужна специальная их обработка. В зимнее время происходит замерзание педали акселератора, салон прогревается очень медленно, двигатель остывает быстро. Возникают неисправности помпы при пробеге авто более 30 000 км, не предусмотрены напольные коврики в салоне.

Источники

• https://www.dvigokcomtrans.ru/avto/vaz/vaz_largus/
• https://lada-avtovaz.ru/remont-generatora-na-lada-granta/
• https://expertvaz.ru/lada-largus/problemy-minusy-nedostatki.html

Ремонт генератора Лада Ларгус

Полная разборка генератора Лада Ларгус не рекомендуется, поэтому при необходимости лучше обратиться в мастерскую, специализирующуюся на ремонте генераторов. В данной статье показана только замена регулятора напряжения в сборе со щеточным узлом и подшипников.  Генераторы автомобилей Лада Ларгус с двигателями К4М и К7М практически одинаковы по конструкции. Разница в форме передней и задней крышек, обусловленная различными  способами  крепления генератора к двигателю. Работа показана на примере генератора автомобиля с двигателем К4М. Генератор автомобиля с двигателем К7М ремонтируют аналогично. Каталожный номер генератора 231007633R (Bosch) или 231004527R.

Инструменты и приборы для ремонта генератора Лада Ларгус

Вам потребуются: торцовые головки на 13», «на 15», отвертки с крестообразным и плоским лезвием, омметр (автотестер).

Операции по ремонту и ревизии генератора Лада Ларгус

1. Снимите генератор с автомобиля — см «Снятие и установка генератора с автомобиля Лада Ларгус»

2. Удерживая вал генератора от проворачивания, отверните гайку крепления шкива.

3. Снимите с вала генератора шкив и дистанционное кольцо.Шкив генератора зафиксирован от проворачивания на валу ротора только за счет трения после затяжки гайки его крепления требуемым моментом. Шпонки в соединении нет. 4. Выверните винт крепления задней крышки.

5. Отверните две гайки.

6. …и снимите защитную крышку генератора

7. Выверните три винта крепления…

8. …и снимите регулятор напряжения.

9. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если выступание А щеток из щеткодержателя менее 5 мм, замените регулятор напряжения в сборе со щеткодержателем.

10. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

11. Пометьте например, маркером взаимное расположение крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий в лапах для крепления  генератора

12. Выверните четыре стяжных болта.

13. Вставьте отвертку между крышками, раздвиньте их…

14. …и снимите крышку со стороны привода привода вместе с ротором.

15. Выпрессуйте ротор из подшипника крышки.

16. Для замены подшипника крышки со стороны привода выверните четыре винта крепления прижимной пластины

17. …и снимите пластину.

18. Выпрессуйте подшипники из крышки.

19. Запрессуйте оправкой подходящего диаметра новый подшипник в крышку, прикладывая усилие к наружному кольцу.

20. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, подшипник следует заменить. Для этого…21.. ..спрессуйте подшипник с вала ротора.

22. Напрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие только к внутреннему кольцу подшипника через оправку подходящего диаметра.

23. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединяя выводы тестера поочередно к каждому контактному кольцу и сердечнику ротора. Тестер должен показывать бесконечность.

Выпрямительный блок, обмотка статора и задняя крышка представляют собой единый узел и дальнейшей разборке в гаражных условиях не подлежат, поскольку выводы обмотки статора соединены с выводами выпрямительного блока контактной сваркой.24. Соберите генератор Лада Ларгус в порядке, обратном разборке.

Как снять кожух с рулевой колонки опель зафира

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Инструкция по эксплуатации и обслуживанию

Расходные материалы для проведения техни ческого обслуживания

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

• Базовый комплект необходимых инструментов
• Методы работы с измерительными приборами

Бензиновый двигатель 1.4 л

Бензиновый двигатель 1.6 л

Бензиновый двигатель 1.8 л

Дизельный двигатель 1.6 л

Дизельный двигатель 2,0 л

Система питания и управления двигателя

Система впуска и выпуска

• Экстерьер
• Интерьер
• Двери
• Остекление
• Люк крыши
• Сиденья
• Кузовные размеры
• Приложение к главе

Система отопления, вентиляции и кондиционирования

Электрооборудование и электросистемы автомобиля

• Использование схем
• Электросхемы
• АКП, датчик частоты вращения валов и температуры трансмиссионной жидкости
• АКП, индикатор положения селектора
• Актуаторы замков дверей
• Блокировка селектора и зажигания
• АКП, переключатель режимов работы и селектор ручного управления
• АКП, питание и масса модуля управления ВСМ
• Датчики управления двигателем, датчик давления, избытка кислорода и нагреватель термостата
• ОЖ (LVP или LWC с NE4)
• Датчики управления двигателем, датчики впускного воздуха и температуры ОЖ (LVP или LWC с NE4)
• Датчики управления двигателем, дроссельная заслонка (LVP или LWC с NE4)
• Клаксон (звуковой сигнал)
• Контрольно-мониторинговые системы (LVP или LWC с NE4)
• Круиз-контроль
• МКП, 6-скоростная (MR6 или MYJ)
• Очиститель ветрового стекла
• Пассивная безопасность, боковые подушки и датчики удара
• Пассивная безопасность, подушки безопасности и передний датчик удара
• Передача данных, включенные связи
• Передача данных, Высокая скорость GMLAN
• Передача данных, Высокая скорость,
• Шасси GMLAN
• Передача данных, линейная сеть связи (LIN)
• Передача данных, Низкая скорость GMLAN
• Передача данных, Силовое расширение (LVL)
• Передача данных, Средняя скорость GMLAN
• Подогрев рулевого колеса
• Подогрев сидений, нагревательные элементы
• Подогрев сидений, питание модуля, масса
• Противотуманные фары
• Радио и навигация, антенны
• Радио и навигация, динамики (UQA)
• Радио и навигация, зуммер
• Радио и навигация, питание масса и управление
• Радио и навигация, управление на рулевом колесе (UC3)
• Радио и навигация, усилитель (UQA)
• Распределение массы, G101
• Распределение массы , G102, G104, G105 и G106
• Распределение массы, G103 (2H0, LGE, или LUJ)
• Распределение массы, G201
• Распределение массы, G103 (LBQ, LBR, LBS, LBY или LVL)
• Распределение массы, G303, G400, и G401
• Распределение массы, G203
• Распределение массы, G302
• Распределение массы, G403
• Ремни безопасности
• Рулевое колесо
• Силовые выводы (розетки)
• Система зажигания, датчики распредвала, коленвала и детонации
• Система зажигания, катушки зажигания
• Система кондиционирования (автомат), датчик освещения (CJ2)
• Система кондиционирования (автомат), дополнительный отопитель (C32 с CJ2)
• Система кондиционирования (автомат), контроллеры (CJ2)
• Система кондиционирования (автомат), управление компрессором (CJ2)
• Система кондиционирования (ручная), дополнительный отопитель (C32 с C42 или C67)
• Система охлаждения, муфта подключения водяного насоса (LVL или LFS)
• Система кондиционирования (ручная), управление вентилятором (C42 или C67)
• Система стабилизации автомобиля
• Система кондиционирования (ручная), распределение потоков (C42 или C67)
• Система кондиционирования (ручная), контроллеры управления (C42 или C67)
• Система кондиционирования (ручная), управление компрессором (C42 или C67)
• Система охлаждения, дополнительнйы насос (LVP ил LWC)
• Система управления двигателя (LVP или LWC с NE4)
• Система подзарядки
• Система пуска
• Топливная система, топливный насос (LVP или LWC с NE4)
• Система охлаждения, дополнительнйы насос (LVP ил LWC)
• Топливная система, турбокомпрессор и контроль давления масла (LVP или LWC с NE4)
• Топливная система, форсунки (LVP или LWC с NE4)
• Тормозная система
• Управление замками дверей
• Фары головного освещения
• Электрический стояночный тормоз (J71)
• Электронноуправляемая подвеска, датчикии актуаторы
• Электронноуправляемая подвеска, питание, масса
• Электронноуправляемая подвеска, режим Tour и Sport
• Электроусилитель рулевого управления

Источник статьи: http://krutilvertel.com/opel-zafira-tourer-2012-glava15-rulevoe-koleso-i-rulevaja-kolonka

Что может сломаться в генераторе

• Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
• Контактные токосъёмные кольца.
• Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
• Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
• Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
• Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
• Силовая цепь.

Основные неисправности бензогенераторов

Учитывая строение бензогенератора из двух основных агрегатов, все неисправности также классифицируются по двум направлениям:

Проблема	Характеристика неисправности	Причины возникновения неисправности
I.НЕИСПРАВНОСТИ В ДВС
1	Двигатель глохнет после запуска	Отсутствие искры зажигания	Сгорела катушка в системе зажигания
Негодная свеча зажигания
Возникновению искры препятствует автоматическая система защиты	Неисправность реле датчика уровня масла
Не возникает искра из-за нарушения подачи топлива и сбоев в работе агрегата	Засоренность топливной системы
Потеря эластичности резиновых шлангов (слипание), препятствующее стабильной подаче топлива
2	Дымление двигателя	Попадание топливной смеси в камеру горения	Износ цилиндра или деталей ПГ (поршневой группы)
Засорение топливной системы	Масло залито выше положенного уровня
3	Топливо попадает в картер	Игла пропускает в картер бензин	Загрязнение карбюратора
4	Двигатель перегревается	Неправильно установлен бензогенератор
5	Превышается норма расхода топлива	Нестабильная работа агрегата на малых оборотах	В двигатель залито некачественное масло
6	Перегорает обмотка бензогенератора	Превышение допустимой нормы нагрузки	Подключение к миниэлектростанции чрезмерного количества электроприборов
II. Неисправности в электрогенераторе
1	Отсутствует выдача генератором тока	Сгорела обмотка статора/ротора
Неисправные диоды
Проблемы в AVR
2	Выходное напряжение нестабильно	Не обеспечивается работа двигателя на 3000 оборотов	Вышел из строя регулятор напряжения
		Неисправна плата инвертора
Вышли из строя конденсаторы/диоды
Проблемы в AVR

Это лишь приблизительный краткий перечень возможных неисправностей в ходе эксплуатации бензогенератора.

Для того, чтобы точно установить причины проблемы, необходимо произвести диагностику агрегата на специальном оборудовании. И своевременно сделать предупредительный или капитальный ремонт бензинового генератора. Не стоит пытаться решить проблему самостоятельно – лучше доверить это профессиональным мастерам.

1447430331_4777777

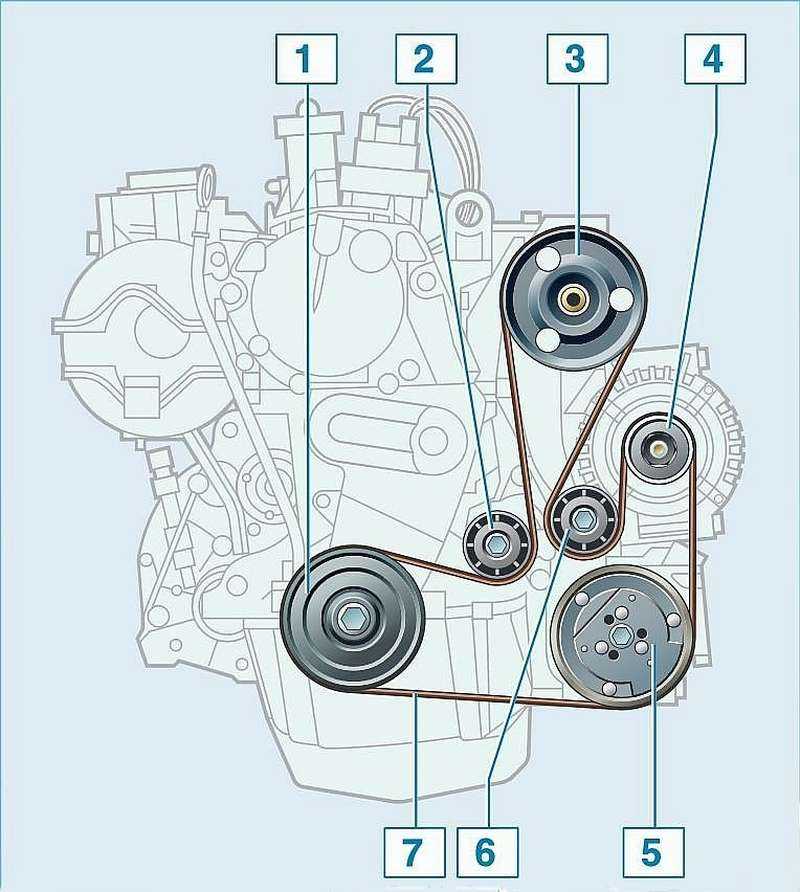

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя руля; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя руля; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя руля; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик

Натяжение ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером регулируется автоматически натяжным устройством.

Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

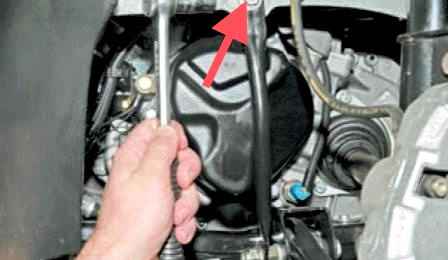

Чтобы ослабить натяжение ремня, снизу автомобиля…

Признаки неисправности

На автомобильных форумах можно часто заметить жалобы владельцев Лада с кондиционером на повышенный ток. Стоит сразу сказать, что ток повышенным не бывает – это относится к напряжению. Если приборы показывают вам, что в генераторе слишком высокий ток, значит нужно искать проблему в реле. К электрическим дефектам можно отнести выгорание или износ щеток, обрыв проводки и обмоток, повреждение реле регулятора (повышенный ток), дефекты в работе диодного моста. Что касается механических поломок, то к ним относятся изношенные пружины и подшипники, повреждение ремня или повреждения в корпусе.

Понять, что генератору Лада нужен ремонт или замена можно по следующим признакам:

• Посторонние звуки при движении, которые доносятся из правой части капота.
• При диагностике приборы сообщают, что в узле повышенный ток. Схема такого не предусматривает.
• Индикатор разряда АКБ мигает или светится даже при работающей силовой установке.
• Свет фар стал тусклым.
• Яркость оптики постоянно меняется.

Определить, исправен ли генератор с кондиционером или нет, можно при помощи замера его напряжения. Сначала нужно получить показатели на клеммах АКБ, необходимо запустить мотор и снять данные при работающей установки Приоры. До запуска показатель напряжения должен составляет 12 В, а после – от 13,8 до 14,7 В. Если отклонение идет в меньшую сторону, то это говорит о том, что ток не поступает, а в большую – что идет перегрузка. Ток выше предела увеличиться не может, поэтому стоит искать причину в реле регулятора.

Частичный ремонт своими руками

Некоторые поломки генератора возможно устранить своими силами. При перегоревшем предохранителе, вышедшем из строя реле регулятора или отошедших контактах ремонт заключается в замене нерабочих деталей и зачистке контактов. Если поломка случилась внутри корпуса, потребуется его разборка. Генераторы различных марок автомобилей разбираются по-разному, но общий алгоритм одинаков, и состоит из действий, осуществляемых в следующем порядке:

1. Очистка корпуса от пыли и продувка его сжатым воздухом.
2. Снятие щеток и щеткодержателя, которые держит один винт. При этом проверяется их состояние: если щетки выступают меньше чем на 5 мм, их обязательно меняют на новые. Также прочищают гнезда крепления, которые при эксплуатации забиваются угольной пылью, смешанной с маслом.
3. Если необходимо полностью разобрать устройство, нужно демонтировать шкив. Для этого применяют специальный захват, выполненный в виде двух полуколец, предварительно окрутив гайку шкива. Данная работа требует определенного опыта и навыка.
4. Отсоединение задней крышки со стороны привода и контактных колец. Также снимаются статор, корпус выпрямительного блока и ротор.
5. Отсоединение проводов от выпрямительного блока, после чего он извлекается, и статора.

При отсутствии опыта ремонта генераторов или подобных изделий, ремонт своими руками возможен только в отношении мелких неисправностей, таких как замена блока реле напряжения, щеток, несложная пайка или зачистка контактов. Замена обмоток, подшипников, ремонт блока регулировки или диодного моста производится в условиях мастерской с наличием специального оборудования квалифицированным специалистом.

Топливный фильтр Лада Ларгус

Топливный фильтр со временем засоряется присутствующими в бензине примесями и требует замены. Лада Ларгус здесь не исключение. Как выяснить, что топливный фильтр пришел в негодность и «просится» на замену? Можно ли выполнить эту процедуру самостоятельно, не прибегая к услуге сервиса? Какие последствия ожидают топливный контур и мотор, если пренебречь своевременной заменой? Таких вопросов может возникнуть целая уйма, особенно у малоопытного обладателя Лада Ларгус. Наш материал призван внести ясность в обозначенные аспекты и помочь многим владельцам решить данную проблему собственноручно.

Что представляет собой фильтрующий элемент в топливной системе?

Исправное состояние компонентов системы напрямую зависит от качественных показателей применяемого топлива. Отечественному обывателю не понаслышке известно, какой вред указанным узлам может доставить некондиционный бензин. Топливный фильтр выполняет функцию очистки топлива перед его подачей в топливную рампу к форсункам, а затем в виде смеси в камеры сгорания. Если владелец применяет качественный фильтр и заправляет своего «коня» только на проверенной станции, то система будет служить без сбоев весьма длительное время.

Рекомендация специалиста

Для чего предназначен фильтр?

Бесперебойное функционирование моторов 8 клапанов и 16 клапанов обеспечивается при условии корректной работы системы топливоподачи. Таким образом, достигается более длительная сохранность компонентов цилиндропоршневой группы. Фильтр призван «отвечать» за обеспечение чистоты топлива, поступающего внутрь камер мотора.

Это подразумевает факт присутствия в числе задач данного элемента таких функций:

• предотвратить проникновение вместе с топливом в мотор твердых частиц разного происхождения, которые способны спровоцировать быстрый износ, не только хона на стенках гильз, но причинить двигателю непоправимый ущерб;
• позаботиться о максимальном продлении ресурса агрегата.

Принцип действия

В модели Лада Ларгус конструкция фильтрующего компонента имеет необычное решение, поэтому его замена топливного фильтра может вызвать ряд несущественных сложностей. Узел состоит из двух компонентов, которые обеспечивают очистку поступающего в систему топлива. Они находятся в самом насосе и представляют собой единый модуль, заменить который возможно целиком. Производитель заложил в фильтрующий компонент завидный ресурс, который при соблюдении владельцем регламентных требований, может достичь 160 тыс. км.

Рекомендация

Симптомы неисправности

Самыми распространенными признаками засорения фильтра в системах питания моторов 8 клапанов, так и 16 клапанов являются:

• появление неоправданно завышенного топливного потребления;
• присутствие рывков мотора, особенно в момент нагрузок;
• мотор склонен троить;
• перебои в топливоподаче;
• резкое снижение уровня тяги.

В некоторых ситуациях мотор Лада Ларгус начинает неоправданно глохнуть, находясь в режиме холостых оборотов. Прийти к мнению о засорении фильтра можно лишь спустя некоторое время, когда указанные признаки будут прогрессировать в своем проявлении. Если поломка сопровождается внезапным характером, то вероятно, что причина кроется не в фильтре.

Подготовительный этап

Важно знать, где стоит фильтрующий элемент. Здесь рекомендуется осуществить такие действия:

• обеспечить постановку авто LADA Largus на ровную площадку и добиться устойчивого проветривания ремонтного места;
• запастись потребным инструментом и новым насосом.

Замена топливного фильтра

1. Откидываем подушку сидения кормы и открываем крышку люка.
2. Отключаем предохранитель питания насоса.
3. Запускаем двигатель LADA Largus и даем ему возможность выработать присутствующее под давлением в контуре топливо. Агрегат заглохнет.
4. Отключаем питание посредством съема клемм с АКБ.
5. Отсоединяем топливные магистрали, подходящие к модулю насоса.
6. Откручивает фиксирующий диск.
7. Освободив сборку насоса внутри посадочного гнезда, извлекаем ее и заменяем новым аналогом. Если требуется заменить только сеточный фильтр, выполняем это действие.
8. После сборки конструкции по обратному алгоритму обязательно проверяем герметичность системы.

Установка и замена генератора

При необходимости замены или ремонта генератора производят его демонтаж в следующем порядке:

1. Отсоединение минусовой клеммы аккумуляторной батареи.
2. Снятие ремня привода генератора со шкива.
3. Выворачивание болта регулировки и крепления устройства на натяжной планке.
4. Отсоединение колодки жгута проводов от корпуса генератора.
5. Отсоединение провода от вывода генератора.
6. Отворачивание и извлечение болтов крепления генератора.
7. Извлечение генератора из подкапотного пространства.

Установка нового или отремонтированного генератора выполняется в обратном порядке, после чего производится правильная регулировка натяжения ремня.
