Более детально:
Отверткой отгибаем усики каркаса сетки и снимаем сетку.
Вынимаем шплинт из отверстия и извлекаем из канала регулировочные шайбы и пружину, а также плунжер редукционного клапана.
Снимаем с насоса перегородку.
Вынимаем ведомую и ведущую шестерни.
Осмотр и ремонт
1. Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки.
2. Осмотреть корпус. Если он сильно изношен, нужно заменить насос.
3. Шестерни в корпусе насоса должны вращаться совершенно свободно.
4. Плунжер редукционного клапана должен перемещаться в корпусе совершенно свободно.
5. Осмотреть пружину редукционного клапана. Если на ней заметны трещины или поломаны витки — пружину заменить.
Длина и жесткость пружины подобраны на заводе таким образом, чтобы работа редукционного клапана была оптимальной, поэтому нельзя изменять каким-либо образом длину и жесткость пружины.
Длина пружины в свободном состоянии должна быть 50 мм, усилие для сжатия пружины на 10 мм должно составлять 46 Н (4,6 кгс) для двигателя мод. 406.
Для двигателя мод. 402, чтобы сжать пружину до длины 40 мм, необходимо приложить усилие 43,5– 48,5 Н (4,35–4,85 кгс). Если пружина не удовлетворяет хотя бы одному из этих требований, ее нужно заменить.
Измерьте плоским щупом зазор между торцами шестерен и плоскостью корпуса насоса, приложив к плоскости корпуса линейку или штангенциркуль.
Зазор должен быть 0,040-0,140 мм
Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом, он должен быть 0,120-0,215 мм.
Если торцовый и радиальный зазоры превышают указанные значения, замените корпус.
Измерьте плоским щупом зазор между зубьями шестерен, он должен быть 0,15 мм.
Если зазор больше указанного значения, замените шестерни.
Замените изношенные или поврежденные детали. Соблюдая максимальную чистоту при сборке, соберите насос в порядке, обратном разборке.
Установите насос в порядке, обратном снятию. Не забудьте залить масло в двигатель.
Сборку насоса проводят в обратном порядке. При сборке насоса двигателя мод. 402 под крышку насоса нужно поставить картонную прокладку толщиной 0,3 мм.
Запрещается ставить прокладку другой толщины или применять при установке прокладки герметик, краску и т.п., так как это приведет к снижению производительности насоса.
-
Замена рессоры тойота королла
-
Замена лампочки в зеркале шкода суперб
-
Снять бампер субару форестер 2019
-
Установка навител на lexand sa5 hd
- Замена тормозной жидкости ситроен с3
Как правильно ставить распредвалы на 406 двигатель
Снимаем наконечники свечей зажигания вместе с высоковольтными проводами, катушки зажигания (можно только отсоединить разъемы, оставив их на клапанной крышке), тросик привода дроссельной заслонки и, отсоединив провода от датчиков систем смазки и охлаждения, вынимаем жгут проводов из скоб крышки головки блока. Сливаем охлаждающую жидкость и снимаем верхние шланги радиатора и датчик массового расхода воздуха вместе с воздуховодами.
Отверткой, ослабив хомуты, снимаем большой шланг системы вентиляции
Снимаем малый шланг системы вентиляции картера.
Ключом на 12 отворачиваем винты крепления крышки головки блока
Снимаем крышку головки блока
Головкой на 36, выставляем коленчатый вал в положение ВМТ такта сжатия первого цилиндра, поворачивая его за болт крепления шкива (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров, а метки на звездочках распределительных валов – у верхних кромок головки блока).
Ключом на 12 отворачиваем четыре болта и снимаем переднюю крышку головки блока.
Шестигранным ключом на 6 отворачиваем два винта и снимаем верхний успокоитель цепи.
Отвернув шестигранным ключом на 6 два винта, снимаем средний успокоитель цепи.
Ключом на 17 отворачиваем болт крепления звездочки распределительного вала выпускных клапанов, удерживая вал ключом на 30.
Снимаем звездочку. Аналогично снимаем звездочку со второго распределительного вала.
Ключом на 12 отворачиваем четыре болта крепления передней крышки распределительных валов.
Последовательно, по пол-оборота, ослабляем затяжку болтов крепления крышек распределительного вала, до тех пор, пока пружины клапанов не перестанут поджимать валы и отворачиваем болты.
Снимаем переднюю крышку и извлекаем пластмассовые полукольца
Снимаем остальные крышки.
Снимаем распределительные валы
Ключом на 12 отворачиваем болт крепления пластины датчика фазы и устанавливаем ее на новый вал выпускных клапанов
19. После снятия промойте все детали бензином, протрите и просушите.
20. Осмотрите распределительные валы. Если на шейках и кулачках обнаружены задиры, раковины, трещины, замените валы.
21. Измерьте диаметр шеек распределительных валов. Номинальный диаметр первой шейки (ближайшей к звездочке) 42,0 +0,050 -0,075 мм, предельно допустимый — 41,9 мм.
Номинальный диаметр остальных шеек 35 +0,050 -0,075 мм, предельно допустимый — 34,9 мм. Если диаметр хотя бы одной шейки меньше предельно допустимого значения, замените распределительный вал.
22. Измерьте высоту кулачков. Номинальная высота кулачка равна (46,0-0,25) мм, предельно допустимая высота составляет 45,5 мм.
Если высота хотя бы одного кулачка меньше предельно допустимой, распределительный вал замените. Мелкие царапины на шейках и кулачках устраните шлифовкой, а затем отполируйте шейки и кулачки.
23. Установите распределительный вал на две призмы и измерьте индикатором биение по средней шейке. Номинальное биение 0,025 мм, предельно допустимое — 0,04 мм. Если биение больше, замените распределительный вал.
24. Проверьте зазоры в подшипниках распределительных валов. Для этого нужно уложить в опору распределительного вала, смазанную чистым моторным маслом цилиндрическую оправку диаметром 35,0-0,02 мм для центрирования крышки.
Установите крышку распределительного вала, затяните болты крепления крышки моментом 19—23 Нм (1,9—2,3 кгсм).
Выньте оправку в сторону заднего торца головки блока цилиндров. Измерьте внутренний диаметр опоры распределительного вала и вычислите зазор как разность между диаметром опоры и диаметром соответствующей шейки распределительного вала.
Транспортир змз 406, мой вариант
Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.
мой вариант транспотрира
Внезапно пропало давление масла в ЗМЗ 406.
Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:
Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.
Вторая типовая причина – поломка привода маслонасоса.
Выглядит привод вот так:
Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.
Давление масла в двигателе пропадало постепенно.
Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….
Самая частая причина – масляный фильтр.
Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!
Вторая по популярности причина – попадание бензина в топливо
Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.
Третья причина — износ.
Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

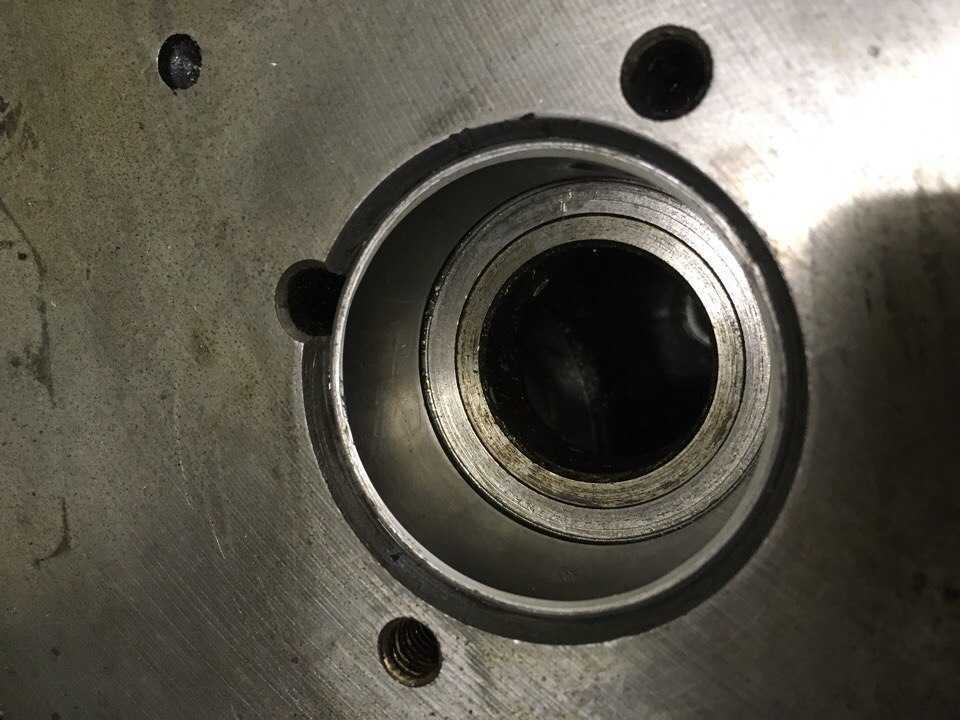

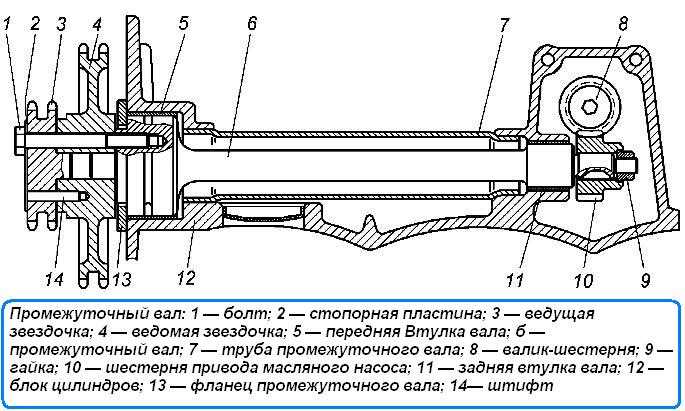

- Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется большая часть давления.
- Второе по популярности место – изношенные гидронатяжители цепей.
- Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
- Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
- Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.
Четвертая причина — пружины масляного перепускного клапана.
На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.
Про масляный радиатор.
На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).
Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.
- Более частая замена масляного фильтра.
- Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
- Отключение масляного радиатора или замена его на теплообменник.
- Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
- Подкладывание 2-3 шайб под пружину масляного перепускного клапана
Пути повышения давления масла при капитальном ремонте.
Это больше задел на будущее… Рекомендую. Сделать это при переборке.

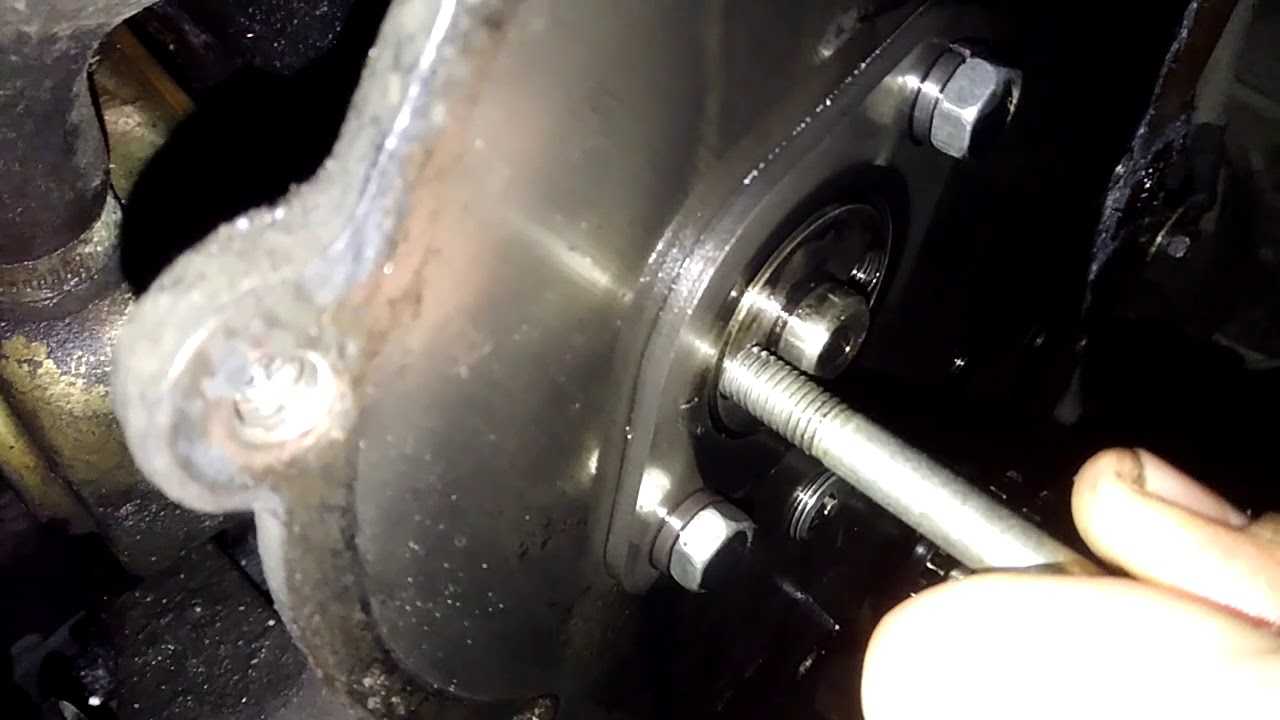

Обязательно перевтульте промежуточный вал и разверните втулки правильно.
Установите жиклеры в системе смазки.

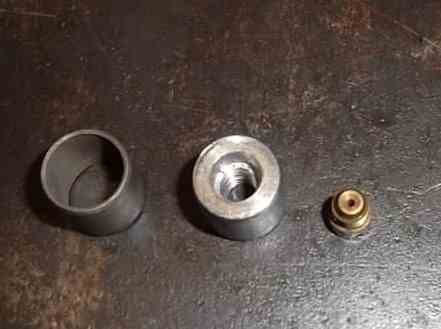

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.
Итак, вот эти места и варианты их жиклирования:

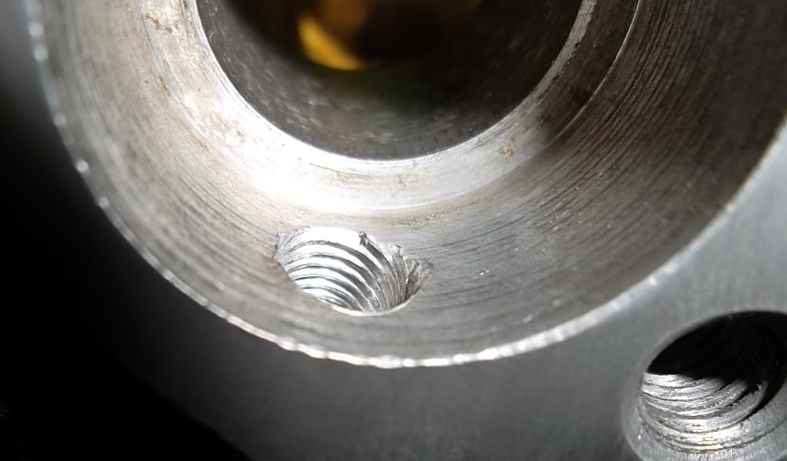

Отверстие для смазки вала масляного насоса
Гидронатяжители цепей (верхней и нижней)
На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.
Как заменить шестерню привода масляного насоса змз 406
Сейчас снял впускной коллектор,вынул ведомую шестерню Ведущая тоже подтёртая.
Собственно несколько вопросов- 1.почему стёрлись? 2.где стружка? Снимать поддон,или нет? 3.менять ведущюю шестерню?Т.Е. снимать переднюю крышку? 4.Если снимать поддон-может поменять вкладыши? 5.Масляный насос менять?
Машина прошла 87 тыс. Последнее время давление при пуске бало 3 атм. На горячую.,на холостых-стрелка была на красной..но лампочка не горела. Думаю,что в масляный насос проникла стружка с шестерёнок.
Помогите,а то голова распухла и не работает. На тросе дотянули до стоянки за 3 тысячи.
Есть желание поменять ведущую шестерню не снимая ЦЕПИ. Удастся?
Итак-перекур у компа. Поскольку советов сразу не получил-делаю сам. Докладываю После снятия навесного полез вниз. Оказалось,что поддон у 406 снимается ВООБЩЕ без проблем. Никаких домкратов!! 1.снимаем брызговик моторного отсека 2.снимаем маятниковый рычаг 3.отсоединяем поперечную тягу трапеции от колёсной тяги и отводим назад вместе с маятником.
далее снимаем поддон как в мануале. Найду ключ на 36,сниму шкив и дальше напишу.
1.в поддоне-песок.СТАЛЬНОЙ. От съевшихся шестерён 2.масляный насос крутится хреново от заусенец.Даже редукционный клапан засорен.Придётся менять. 4.снял переднюю крышку блока. Шестерня промвала НЕ снимается.
Пришлось снять крышку головы.Вынуть длинный успокоитель. После этого удалось снять верхнюю цепь с промшестерни. vlr как всегда прав. Предварительно пометил маркером ,как советовал Spawn. Нижнюю цепь зафиксировал проволокой . Снял шестерню с цепью,отвёл в сторону и вынул промвал.
Вкладыш стоит нормально,следов износа нет.
Никак не пойму-ПОЧЕМУ СТЁРЛИСЬ ШЕСТЕРНИ ПРИВОДА ??
Смотреть шатунные вкладыши не стал . Когда снял поддон-с коленвала ещё долго капало.Надеюсь на авось.Да и гидрики не стучали.
Начинаем сборку
Одеваем новую звездочку коленвала и сразу выставляем метку.
Видео: Пропало давление ЗМЗ 405Скачать
Видео: ЗМЗ-409 замена втулок промвала, развертка промвала, (способы выбить и забить втулок без оправы)Скачать
Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.
Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.
Проверяем еще раз совпадение меток.
Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.
Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.
Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.
Ставим верхний успокоитель и еще раз проверяем все метки.
Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.
