Как правильно установить зажигание на двигателе ямз 236

Установка зажиганья ямз 238

У водителей грузовиков, работающих на дизельном двигателе внутреннего сгорания (ДВС) ярославского происхождения, возникают проблемы с установкой зажигания ЯМЗ 238. О том, как ее устранить и откалибровать угол опережения впрыска топлива (УОВТ) пойдет речь далее.

Калибровка угла впрыска

Для верного определения угла на футляре колеса находятся 2 контрольных просвета, а на диске – ориентиры углов в 2-х точках.

Нижнее значение обозначается числами, а те, что сбоку – буквами.

Для установки зажигания ЯМЗ 238 требуется открыть проемы на футляре вращательного диска. Далее следует вращать коленчатый вал ДВС до соединения штрихов на шкиве с телом распределительных шестерен

Также можно обратить внимание на схождение штрихов на маховике с ориентиром

Справка! При калибровке полученные показатели должны совпадать с регламентированными – ВТ (6°–7°). А все манипуляции проводятся с закрытыми поршнями в первом цилиндре.

Калибровку угла требуется проводить до совпадения значения «А» с о. Первая находится на торце, а вторая на указателе.

Ряд действий для настройки угла впрыска

Для проведения грамотной калибровки УОВТ выполнятеся ряд манипуляций.

• Оцените плотность посадки муфты опережения зажигания ЯМЗ 238, после затяните шуруп клеммового вала.
• Отверните 2 шурупа зажимного агрегата. В этом помогут овальные проемы. На демпферной муфте соедините о и «Б».
• Закрепите шурупы на приводе.
• Проведите анализ в районе мест фиксации пластин. Разрешенное расхождение пакета пластин от нормы граничит в пределах ±1 мм.
• Прокрутите коленчатый вал и оцените, правильно ли выставлен УОВТ. Разрешенное выделение от нормы граничит в пределах 1° вращения коленвала или одного деления.
• Проверьте, какой уровень масла находится в зажимном агрегате ОВТ. Также следует проверить степень износа сальника ТНВД ЯМЗ 238.
• В заключение проверьте, как выставлен угол впрыска горючего.

Совет! Чтобы убедиться в правильности выставленного угла, требуется установить зажимной агрегат проемом в верхнюю позицию и снять крышки. При спокойном вращении агрегата на 70° из проема должна потечь смазка. После закручивайте крышки.

Как задать угол на ДВС ЯМЗ-238

На настройку угла впрыска влияет характерность каждой муфты отдельно, а также подбор на переднем торце тела зажимного агрегата опережения числами 18 и 20.

Правильность калибровки угла выглядит следующим образом.

• извлеките шланг высокого давления от патрубка первой ячейки насоса;
• зажмите измеритель момента на том же патрубке;
• снимите крышку тела ТНВД для спуска воздуха. Это потребуется, чтобы в дальнейшем прокачать горючим системы питания ДВС;
• проводите прокачку до тех пор, когда используемое горючее закончит пениться, затем закройте плотно крышку;
• теперь необходимо удостовериться в том, что подача горючего скобой контролера активна, затем начните крутить вал ДВС слева направо до возникновения горючего в стеклянном шланге измерителя момента;
• продолжая вращение вала, необходимо контролировать горючее в стеклянном отсеке устройства.

Советы практиков

При необходимости демонтажа ТНВД для сохранения положений циклов работы двигателя и насоса с установленным углом впрыска производите демонтаж узла в положении коленчатого вала дизеля при совпадении отверстия маховика и установочного щупа с тактом сжатия в первом цилиндре. Зафиксируйте положение вала ТНВД. Во время сборки нужно будет просто установить коленвал в соответствующее положение и установить насос.
На двигателях с высокой выработкой в зацеплении распределительных и приводных шестерёнок возникает эффект дополнительного опережения впрыска

Для устранения — устанавливают впрыск позже, индивидуально подбирая смещение регулировочной шайбы против часовой стрелки.
 При неустойчивой работе двигателя на холостых оборотах обратите внимание на люфт, образовавшийся в результате выработки на шлицах втулки привода и регулировочной шайбе насоса. Износ может являться следствием изменения углов впрыска топлива, которые порождают неустойчивую работу дизеля.
При необходимости корректировки впрыска, для отслеживания порядка работы цилиндров и определения тактов сжатия можно отпустить штуцера секций ТНВД, и проворачивая коленчатый вал наблюдать за периодичностью появления подтёков топлива

Появление вытека топлива на секции насоса укажет момент такта сжатия в соответствующем цилиндре дизеля. Такой приём освобождает от снятия клапанной крышки для наблюдения за клапанами.

Процесс установки впрыска на двигателе Д 240 МТЗ-80 (82) идентичен регулировке на тракторах ЮМЗ 6 , ДТ-75, Т-40 с четырёхцилиндровыми силовыми дизельными агрегатами. Установка точности момента впрыска на дизеле является важным фактором, влияющим на устойчивость работы агрегата, развитие мощности, расход топлива и другие эксплуатационные показатели трактора. Регулировку впрыска осуществляют при условии настроенных распылителей форсунок, исправном ТНВД с настроенной равномерной дозировкой подачи топлива каждой плунжерной пары.

Конструктивные особенности ярославских дизелей серии 238

Устройство дизельных моторов ЯМЗ-238 предполагает наличие восьми цилиндров, расположенных V-образно. Объем камер сгорания при этом составляет 1858 см3 каждая. Дизельный двигатель относится к четырехтактному типу, при этом цилиндры работают по схеме 1-3-6-2-4-5-7-8. Силовой агрегат оснащен непосредственной системой впрыска горючего, а степень сжатия составляет 16,5.

Цилиндро-поршневую группу представляют силуминовый поршень в комплекте с гильзой из чугуна. Крепление ЦПГ осуществляется к чугунному шатуну, снабженному бронзовой вставкой. Соединение реализовано посредством плавающего пальца в комплексе со стопорными кольцами. Противоположный конец шатуна закрепляется на шейке коленчатого вала болтами. При этом используются подшипники скольжения из бронзы.

Расположение цилиндров в агрегатах двухрядное. В каждом ряду насчитывается по четыре цилиндра. Головка блока цилиндров к каждому ряду прилагается отдельная. Общим для двух головок блока цилиндров выступает распределительный вал с шестеренчатым приводом. Коленчатый вал оснащается противовесами, имеет 5 опорных точек.

В качестве материала для отливки блока цилиндров мотора используется серый чугун. Отливка основной цельнолитой детали, объединяющей цилиндры агрегата, осуществляется в комплексе с верхней частью корпуса. Модификации блоков цилиндров агрегатов ЯМЗ, выпускаемые до 2008 года и в настоящее время, несколько отличаются: «юбка» несколько укорочена, а сам мотор претерпел определенные доработки.

Маховик двигателя изготавливается из стали и имеет зубчатый венец, обеспечивающий стартерный запуск. Система топливоподачи — плунжерная, относится к механическому виду. Подача горючего к форсункам обеспечивается ТНВД двигателя ЯМЗ 238. Процесс охлаждения мотора реализован через водяную систему и смазку маслом.

Порядок установки угла опережения впрыска

Конструкторы турбированных систем позаботились об удобстве установки параметров зажигания на двигателях большегрузов – на кожухе маховика можно обнаружить два отверстия. Сама же деталь несет на себе отметки, помогающие установить углы. Выглядит это как риски на маховике, снабженные цифрами от 5 до 20 с интервалом в 5° (на нижнем указателе) и риски с буквами от А до Г (на верхнем указателей картера).

Для обеспечения правильности регулировки и бесперебойной работы агрегата необходимо тщательно выполнять последовательность действий:

Проверить насколько турбо двигатель ЯМЗ 238 может выполнять свои функции после регулировки зажигания и проконтролировать достаточность масла можно, установив муфту отверстиями к верху и удалив пробки. При проворачивании муфты до достижения угла в 70 градусов из одного из отверстий должно показаться масло. При необходимости масло нужно долить, после чего вернуть пробки на место.

При значительном износе плунжерных пар указанный способ установки угла впрыска может давать погрешность. Поэтому часто применяют методы с использованием анализаторов, стробоскопа, а также дизель-тестера.

Порядок регулировки

Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.

Установка первого цилиндра в такте « сжатия »

С правой стороны по ходу движения машины в стенке крепления двигателя к корпусу сцепления, над продольной балкой рамы трактора возле заливной горловины для масла — есть установочный щуп. Своей короткой резьбовой частью он ввёрнут в стенку крепления и длинной безрезьбовой установлен наружу. При необходимости установки первого цилиндра в положение такта « сжатия » щуп устанавливают в отверстие, длинной частью упирая его в маховик двигателя. Медленно проворачивая коленчатый вал дизеля, находят положение, при котором щуп попадёт в отверстие на маховике и зайдёт в тело детали полностью на 4-5 см

Важно не перепутать установочное отверстие с технологическими, балансировочными сверлениями маховика, которые по своей глубине гораздо меньше. Найденное положение соответствует опережению на 26 ̊ до подхода поршня первого или четвёртого цилиндра в ВМТ

Такое положение соответствует техническим требованиям Д 240 для установки начала впрыска топлива в цилиндр в такте « сжатия ». Для определения, в каком из цилиндров в первом или четвёртом начался такт « сжатия » нужно снять клапанную крышку. Пара закрытых клапанов укажет, в каком из двух цилиндров (первом или четвёртом) начался такт « сжатия ».

Установочный щуп на Д 240

Отсоединение привода насоса

Для установки синхронизации циклов работы двигателя и ТНВД нужно понимать, что соединяющий привод насоса через распределительные шестерни двигателя должен быть разъединён. Соединение привода осуществляется соединением отверстий приводной шестерни насоса 4 с регулировочными отверстиями специальной шайбы 5 по периметру через шлицевую втулку, закреплённую на валу насоса. Доступ к приводу осуществляется вскрытием передней крышки 8 насоса. Для разъединения отворачивают два крепёжных болта 3 с планкой 7 и демонтируют регулировочную шайбу со шлицевой втулки. В этом положении вращение колен вала не будет передаваться через привод распределительных шестерён на вал насоса 6.

Устройство привода ТНВД Д 240

Установка моментоскопа

После определения цилиндра в такте « сжатия » и отсоединения привода на топливный насос устанавливают моментоскоп на соответствующую питающую секцию насоса вместо трубопровода высокого давления, соединяющего секцию с форсункой цилиндра. Для более точного определения начала момента впрыска устанавливают ручной рычаг подачи топлива в максимальное положение. Для определения момента впрыска, при необходимости, прокачивают топливную аппаратуру ручной помпой насоса, удаляя воздух из системы.

Операции установки впрыска

Определение и установка момента подачи топлива

Проворачивая кулачковый вал ТНВД по часовой стрелке, и наблюдая за уровнем топлива в трубке прибора нужно определить положение вала насоса в момент начала подачи топлива в данной секции. Моментом начала подачи будет положение, при котором уровень топлива в трубке прибора начнёт повышаться, сдвигаясь в результате начала цикла подачи, набегая кулачком вала ТНВД на толкатель плунжера соответствующей секции

Очень важно определить, наблюдая за уровнем топлива в моментоскопе, начало этого цикла

Установка положения регулировочной шайбы привода насоса

Определив момент начала впрыска на секции положением вала ТНВД, соединяют привод насоса, устанавливая шлицевую регулировочную шайбу на шлицевую втулку. Крепёжные болты с планкой заворачивают в максимально совпавшие отверстия шайбы и фланца приводной шестерни насоса. При этом болты должны входить свободно без закусывания. Затем устанавливают крышку насоса, затягивая три болта по периметру крышки. Регулировочным центральным винтом в крышке регулируют осевой зазор приводной шестерни. Для этого отворачивают контргайку винта, заворачивают его до упора в планку шайбы и отворачивают на 1/3 или 1/2 оборота, после положение фиксируют контргайкой.

Способы задать угол ЯМЗ 238

Настройка угла оказывает влияние работа каждой муфты, а также подбор на переднем торце тела агрегата чисел опережения.

Чтобы калибровка была выполнена правильно, необходимо:

1. Убрать рукав высокого давления от патрубка первой ячейки насоса.
2. Измеритель зажимается на том же патрубке.
3. Спускается воздух. Для этого убирается крышка ТНВД. Это действие помогает в дальнейшем прокачать горючим систему ДВС.
4. Прокачку проводят до тех пор, пока горючее не перестанет пениться. После этого можно закрыть крышку.
5. Проверяется регулярность подачи горючего скобой контролера. Если все сделано правильно, то оно должно поступать без перебоя.
6. Проворачивается вал ДВС. Это выполняется слева направо. Повороты делаются до тех пор, пока не появится горючее в стеклянном шланге измерителя.
7. Вал продолжают вращать, контролируя горючее в отсеке из стекла.

Как выставить зажигание на маз 236

Провернуть двигатель так чтоб на шкале шкива маховика было 20 градусов. При этом, чтоб метка на муфте топливного насоса была с верху, если сверху метку на шкиве топливного насоса не видно, то провернуть двигатель ещё на 360 градусов, снова установив 20 градусов по метке на шкиве коленвала.

Открутить два болта крепления на муфте топливного насоса, и повернуть муфту на максимально позднее зажигание. Это значит, если смотреть на насос со стороны радиатора, то против часовой стрелки.

Затем открутить от топливного насоса трубку высокого давления подачи топлива на первый цилиндр. И углубление на плунжере, место, где стояла трубка, осушить от топлива, дунуть или тряпочкой.

Далее вращать муфту по часовой стрелке в сторону раннего зажигания, очень медленно, можно постукивая монтажкой так как руками медленно и без рывков трудно это сделать. Прокручивать до того момента пока чуть, чуть в углубление плунжера, конусе того места где прикручивается трубка высокого давления на первый цилиндр, на насосе, не появится топливо. Заполнив этот конус на треть-четверть.

Проверка и регулировка угла опережения впрыскивания топлива МАЗ

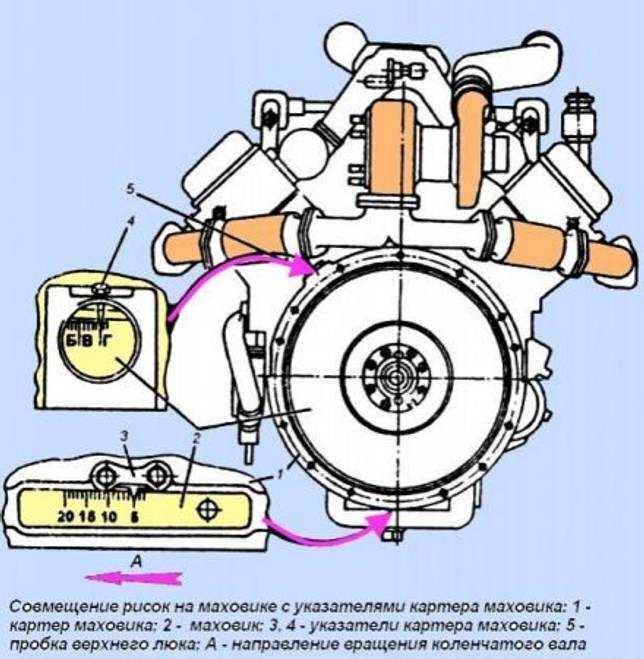

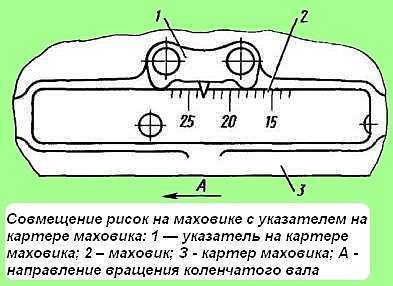

Для регулировки угла опережения впрыскивания топлива на картере маховика предусмотрены два люка (см. рис. 1), а на маховике в двух местах нанесены значения углов

Для нижнего указателя 3 эти значения выполнены на маховике в цифровом выражении, а для бокового указателя 4 — в буквенном выражении, при этом, букве «А» соответствует значение в цифровом выражении 20°; букве «Б» – 15°; букве «В» -10°; букве «Г» – 5°.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:

При этом клапаны в 1-ом цилиндре должны быть закрыты.

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала или ломиком за отверстия в маховике (рис. 2) при снятой крышке люка картера маховика.

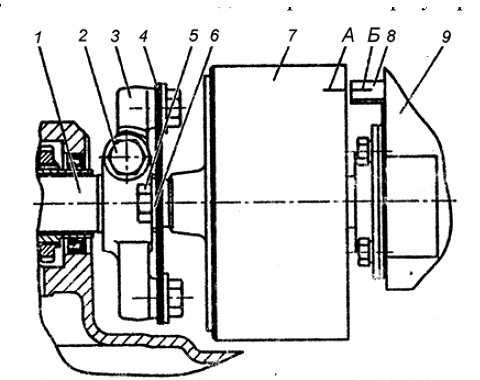

В момент совмещения меток должны совместиться метка «А» на торце муфты (рис. 3, 4) с риской «Б» на указателе. Если метки не совместились необходимо произвести регулировку.

Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236НЕ2, БЕ2 (рис. 3):

– ослабить затяжку болта 2 клеммового соединения: фланец 3 — ведущая полумуфта 1;

– поворотом демпферной муфты совместить указанные метки;

– не сбивая совмещенного положения меток, затянуть болт клеммового соединения моментом 16. 18 кгсм. При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм.

Замер производить вблизи мест крепления пластин. В случае появления гофр на пластинах 4, их устранение производится путем поочередного ослабления и последующей затяжки моментом 11. 12,5 кгсм четырех болтов 5 крепления пластин к фланцу полумуфты и к демпферной муфте;

– проверить правильность установки угла опережения впрыскивания.

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

источник

Установка углов опережения на моторе ЯМЗ-238

Способ регулировки совершенно не зависит от марки силовой установки, так как он подходит для всех моторов дизельного типа.

Угол опережения подачи топлива. Установка

ЯМЗ-238 (фото двигателя) — агрегат, обладающий величиной опережения, размещенной возле риски, которая расположена на корпусе муфты (с торца) опережения впрыска. Это должны быть цифры или 20, или 18. Если говорить об угле опережения впрыска, то, как правило, он узнается по первому цилиндру. Можно проверить при помощи насоса подкачивающего ручного типа. Этим устройством топливом прокачивают систему питания двигателя, обязательно перед манипуляциями ослабив на корпусе ТНВД пробки, через которые удаляется воздух. Когда в выходящем из-под пробок топливе совершенно не останется пузырьков воздуха, необходимо пробки завернуть. Далее нужно к штуцеру присоединить моментоскоп, соответствующей секции топливного насоса. Перед процедурой нужно снять трубку высокого давления первого цилиндра.

Опережение впрыска регулируется следующим образом. Скобу останова силового агрегата устанавливают в рабочее положение. При этом нужно оставить включенной подачу плунжерами топлива. Топливом заполняется стеклянная трубка. Это нужно делать, вращая коленчатый вал. В трубку не должны проникать пузырьки воздуха. Затем необходимо слить из стеклянной колбы топливо таким образом, чтобы уровень жидкости был примерно в середине трубки. Сделать это можно, встряхивая колбу

После этого максимально осторожно поворачивается коленвал. Движения выполняются по направлению вращения

Повороты осуществляется при помощи ключа. В это время нужно постоянно контролировать положение мениска, расположенного в стеклянной трубке. Когда мениск станет быстро подниматься вверх, это будет означать начало подачи топлива конкретной секцией насоса. В этот момент линия, расположенная на шкиве коленвала, должна располагаться напротив линии с числовым значением, которое указано на крышке распределительных шестерней. Во время всей процедуры установки угла нужно соблюдать точность до ±1. Обозначение на линии обязательно должно соответствовать тем показаниям, которые выбиты с торца на корпусной муфте опережения впрыска. В случае если цифры не совпадают, то верная регулировка угла опережения впрыска выполняется при помощи смещения относительно фланца муфты привода насоса топлива. Это проводится при ослабленных болтах крепления. После окончания болты нужно затянуть как можно крепче, затем снова выполняется контроль уровня опережения впрыска.

Особенно важно учитывать тот факт, что угол опережения впрыска увеличивается, когда полумуфта по направлению ее вращения смещается. Если относительно фланца сместить полумуфту привода на одно деление, то это будет соответствовать четырем делениям на крышке шестерен распределения или на маховике

На муфтах опережения впрыска, выпущенных до 1963 года, наносилось числовое значение 0.

На современных элементах вместо нуля выбивается числовое значение 18. Линии со значением 0 на крышке шестерен и маховике до 1964 года соответствовали углу 20°. Вторая линия засечек на крышке распределительных шестерен (если отсчитывать по направлению вращения коленвала от нулевой метки) соответствовала углу 18°. Четвертая риска, в свою очередь, соответствовала углу 16°. На маховике вторая короткая линия, если считать от нулевой метки в строну против направления вращения коленвала, соответствует углу 18°, а четвертая – 16°.

Мастер советует:

1. Моментоскоп рекомендуется сделать самостоятельно из нескольких трубок. Одна (первая) трубка будет надеваться на топливоотвод, скрученный с форсунки первого цилиндра. Другая (последняя) трубка (прозрачная, имеющая около полутора миллиметров внутренний диаметр) будет размещаться в вертикальном положении.
2. Нельзя допускать из трубок протечек. Необходимо тщательно контролировать, чтобы трубки были плотно надеты.
3. Необходимо солярку накачать, чтобы она была видна в прозрачной трубке. Выполняется это вращением одного из валов. Сами выбирайте, какой именно это будет вал.
4. Как выполните все вышесказанное, посмотрите на метки, которые нанесены на маховик. Зажигание, или начало впрыска топлива, обозначает одна из этих меток, другая – ВМТ первого цилиндра.
5. Нужно заметить небольшой подъем по трубке солярки во время проворачивания вала. Подъем должен произойти непосредственно перед подходом к ВМТ первого поршня. Собственно, это и будет впрыск. Вал необходимо вращать очень медленно в месте подъема топлива.
6. На скользящих креплениях ТНВД нужно повернуть так, чтобы впрыск топлива соответствовал метке впрыска, расположенной на маховике. Вот и все.

Выполнение анализа движения топлива

При самостоятельном выставлении зажигания, необходимо уметь оценивать движение топлива. В норме, при движении вала в отсеке топливо движется, а все штрихи стоят по отметкам.

При начале движения горючего, штрихи не совпадают, необходимо сделать следующее:

• Извлекают фиксирующие шурупы.
• Убирается полумуфта валика на кромке.
• Все крепежи фиксируются.
• Еще раз оценивается угол вращения.

Если во время движения топлива, штрихи перескакивают через нужную отметку, то следует выполнить следующее:

• Полумуфту ДВС прокручивают по резьбе кромки.
• Муфту смещают на один показатель относительно кромки. Это приравнивается 4-м штрихам, расположенным на диске.

Каким образом можно проводить регулировку?

Придерживайтесь следующей последовательности действий:

• найдите нужную отметку, которая размещена на муфте у топливного насоса, зафиксируйте деталь отметкой вверх;
• поверните двигатель таким образом, чтобы на шкале оказалось значение 20 градусов;
• ослабьте соединение болтов, которое предварительно было зафиксировано на муфте, после чего поверните ее так, чтобы положение соответствовало позиции позднего зажигания;
• трубку, которая подает топливо к цилиндру номер 1, отверните в сторону;
• сделать так, чтобы все детали были чистыми, без грязи;
• начинайте вращать муфту таким образом, чтобы в выемке, которая размещена на первичном цилиндре, стали заметны следы топлива;
• после этого можно закрутить болтовые крепежи на муфте.
