Проверка форсунок двигателя газ 31105 «волга»

Неисправности регулятора давления топлива

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Газель 2010 г. УМЗ-4216 богатая смесь

Добро пожаловать на ChipTuner Forum.

салгир

салгир

Температура — 85 ДАД от 260-270 мБар обороты 850 время открытия форсунок — 8 мс напряжение 13.8 вольт UOZ 9.8-10 град температура воздуха 6 град ДК висит на 0,8 вольт

Добавлено через 2 минуты

расход путевой . около 30 л на 100

Batareica

к сожалению я ее не сохранил. но завтра повторно снимать буду осциллограмму пульсаций и дополнительно сниму осциллограмму давления. завтра же и сохраню осциллограммы

Добавлено через 1 минуту

клапана сегодня отрегулировали, поджатых клапанов точно нет

ервик

249_fa

, не все данные. При включении зажигания АЦП ДК какое? С отсоединенным ДК как себя ведет? Проверяли сам ДК?

ПО какое — серийное?

Температура — 85 ДАД от 260-270 мБар обороты 850 время открытия форсунок — 8 мс напряжение 13.8 вольт UOZ 9.8-10 град температура воздуха 6 град ДК висит на 0,8 вольт

Добавлено через 2 минуты

расход путевой . около 30 л на 100

салгир

если Вы считаете, что информация об установленном ЭБУ Вам поможет для анализа ситуации, то конечно представлю Микас 10.3 (113)

Добавлено через 1 минуту

8 мс время открытия форсунки — реально может провернуть шестерню распредвала?

салгир

ервик

на родном ПО приехала машина — точно так же дымит с глушителя и после 10 минут работы на снегу огромное пятно сажи

Добавлено через 3 минуты

салгир

на родном ПО приехала машина — точно так же дымит с глушителя и после 10 минут работы на снегу огромное пятно сажи

Добавлено через 3 минуты

метод Шульгина пробовал — без результатов, а то что ДК откликается. уже говорит о том что ДК исправен, тем более что я его подменивал на совершенно новый

Но ведь тогда стоковое ПО при таком переливе по ДК должен отрубить форсунки, или я ошибаюсь.

Добавлено через 4 минуты

Вот втом то и дело что не сильно брякочет шестерня то текстолитовая.

Добавлено через 36 минут

Ребята тут у меня дурная мысль в голову пришла а не решил ли хозяин перевести машинку на ДТ.

наверное ошибаетесь. сток отрубает только при наличии пропусков воспламенения

Добавлено через 17 минут

Салгир говорит, что провернуть шестерню на распредвале не реально. Верю. А что если провернуло задающий диск? А алгоритм работы ЭБУ не воспринимает это и не выдает ошибки по ДФ. может быть так?

Место установки РДТ

В одном из трех мест устанавливаются устройства по регулированию давления горючего в системе питания мотора:

Во многом размещение зависит от типа изделия и схемы системы бензопровода.

Механический РДТ устанавливается непосредственно на топливной рампе.

При этом топливная магистраль соединяющая бак с двигателем имеет две линии. По первой подается бензин к двигателю, по второй через регулятор лишний бензин уходит обратно в бак.

В системе с электрическим регулятором давления нет рециркуляции горючего. Применяется она реже, но есть преимущество в том, что имеет только нагнетающий трубопровод.

Это упрощает конструкцию системы и уменьшает нагрев бензина (меньше испаряется). При такой схеме питания регулировка давления горючего происходит до того, как оно попадет в рампу. Устройство устанавливают сразу за бензонасосом в баке или врезается в топливную магистраль.

Проверка работоспособности форсунки ЗМЗ-406

Четыре топливные форсунки установлены во впускных трубопроводах цилиндров.

Форсунки открываются по сигналу блока управления, впрыскивая топливо в соответствии с рабочими циклами двигателя.

Длительность управляющего импульса, поданного на обмотку форсунки, задает количество поступающего в цилиндр топлива и зависит от режима работы двигателя.

В режиме пуска и при неисправности датчика положения распределительного вала форсунки работают попарно (1 и 4 или 2 и 3), впрыскивая бензин попеременно через каждый полуоборот коленчатого вала.

Электромагнитная форсунка (02801505606 или ZMZ DEKA IA9Z61) — электромеханический клапан, работающий по принципу электромагнита.

При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям.

Во входном канале форсунки установлен дополнительный топливный фильтр.

Виды форсунок автомобилей семейства «ГАЗель»

Форсунки и насос — основные элементы топливной системы автомобилей «ГАЗель». Для обеспечения быстрого и точного впрыска топлива производители устанавливают на двигатель механизмы Bosch или Siemens.

Форсунки подбираются в зависимости от объёма двигателя

Устанавливаемые на двигатели «ГАЗелей» элементы могут быть открытого и закрытого типа, а также с несколькими отверстиями.

В закрытых устройствах бензонасос отделён от камеры иголкой. В открытых такого разделения нет — поэтому они менее продуктивны и имеют меньший ресурс, как закрытые.

Работа детали состоит из четырёх повторяющихся этапов.

Клапанный механизм закрыт — форсунка не работает.

Клапан приоткрывается — в полость устройства поступает топливо.

Клапан открывается полностью — происходит быстрая подача топлива.

Клапан закрывается — впрыск топлива прекращается.

Устройства на двигатель ЗМЗ-405

На двигатели ЗМЗ-405 изначально устанавливались форсунки производства ГАЗ. Однако по причине их быстрого выхода из строя в дальнейшем производители перешли на зарубежные аналоги. ЗМЗ-405 работает на бензине и отличается неприхотливостью к качеству топлива. Поэтому часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги. Так, довольно востребованными являются модели ZMZ Deka.

На двигателе ЗМЗ-405 часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги

Элементы для двигателя Cammins

Дизельный двигатель Cammins довольно привередлив к качеству топлива. В случае его низкого качества устройства быстро выходят из строя. Поэтому владельцам «ГАЗель Next» и «ГАЗель Бизнес» необходимо выбирать исключительно оригинальные механизмы. Ресурс таких форсунок составляет от 120 до 160 тыс. км.

Владельцам «ГАЗель Next» и «ГАЗель Бизнес» следует устанавливать оригинальные форсунки

Форсунки к двигателям, устанавливаемым на ГАЗели

Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.

Детали, из которых состоит бензиновая форсунка

Форсунки распыляют топливную смесь внутри камер сгорания, под высоким давлением. Так обеспечивается полное сгорание смеси. Сопло электромагнитного инжектора, распыляющее горючее, открывается и запирается запорной иглой. Запирающий элемент управляется электромагнитным полем, создаваемым обмоткой электромагнита. Если на неё подать напряжение, под действием поля игла подымается вверх и освобождает сопло, преодолевая усилие нажимной пружины. На входе подачи топлива установлен дополнительный фильтр.

Форсунки к мотору ЗМЗ 405

Сначала инжекторные ДВС комплектовались отечественными распылителями, производства ГАЗ. Но от них были вынуждены отказаться, так как эти инжекторы быстро выходили из строя. Их заменили импортными, производства немецких компаний Bosch, Siemens или аналогами — например, ZMZ Deka.

Форсунки ZMZ Deka применяют к движкам ЗМЗ 405

Распределением впрыска управляет электронный блок (ЭБУ), чередующий импульсы на обмотки инжекторных электромагнитов. Будучи интеллектуальным устройством, управляющий блок постоянно отслеживает и усовершенствует эффективность работы топливной системы. Подача топлива в каждый цилиндр синхронизируется коленчатым валом двигателя. Во время запуска движка горючее подаётся асинхронно, то есть независимо от положения коленвала. Инжекторы неприхотливы к качеству бензина — так же, как и 405-я модель мотора.

Форсунки для двигателей Cummins 2.8 ICF

Дизельные моторы «Камминз» не любят некачественное дизтопливо отечественного производства. Поэтому на них рекомендуют устанавливать только импортные оригинальные форсунки. Хотя цена на них высока, распылители от немецких производителей способны надёжно работать на протяжении 100—120 тыс. км проезда. Чтобы они раньше времени не выходили из строя, нужно устанавливать в топливную систему только оригинальные фильтры, рекомендованные производителем.

Так выглядит инжектор для дизельного двигателя

Представленный распылитель является устройством закрытого типа. Его устройство похоже на схему электромагнитной бензиновой форсунки. Применяются также инжекторы открытого типа. У них распылительное отверстие не закрывается запорной иглой. Такие устройства менее надёжны и служат не так долго. Закрывающиеся распылители проходят четыре стадии рабочего процесса:

• игла закрывает сопло инжектора, дизтопливо не подаётся;
• иголка приподымается, солярка начинает впрыскиваться внутрь камеры сгорания;
• сопло открыто полностью, топливо распыляется максимально;
• фаза закрытия — игла опускается, закрывая сопло, подача дизтоплива прекращается.

Последние модификации двигателей «Камминз» снабжены топливной системой Common Rail. Для неё используются пьезоэлектрические распылители. Их скорость срабатывания в несколько раз выше, чем у электромагнитных инжекторов. Благодаря этому подача дизтоплива лучше дозируется, исключается его перерасход. Управляет подачей солярки пьезоэлемент, способный изменять свои размеры под воздействием электрического импульса. Пьезокристалл управляет клапаном, регулирующим подачу топлива к соплу форсунки.

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).

2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

3. Ослабьте хомуты и отсоедините шланги вентиляции картера…

4. …и продувки маслоотделителя.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи…

7. …и слива топлива.

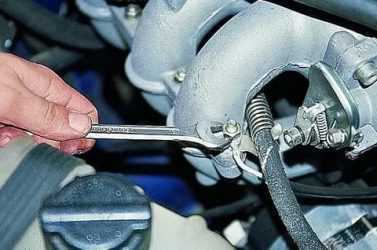

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления…

11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.

ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Проверка баланса форсунок

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ

Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

• Включение зажигания;
• Показания манометра в диапазоне 2,8–3 атм;
• Отключается бензонасос;
• Падение давление до 2,5–2,8 атм;
• Проверка одной ТФ;
• Анализ данных манометра – не должна наблюдаться значительная динамика;
• Давление восстанавливается к исходному благодаря включению бензонасоса;
• Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Как проверить инжекторные форсунки без снятия с мотора

Неисправности инжектора (форсунок) встречаются как на дизельных, так и на бензиновых двигателях. В схеме устройства системы питания инжекторного двигателя форсунка является элементом, который отвечает за впрыск распыленной порции топлива в камеру сгорания под определенным давлением.

Точное дозирование, герметичность и своевременное срабатывание инжекторной форсунки обеспечивают устойчивую и исправную работу двигателя на всех режимах его работы. Если форсунка «льет» (пропускает лишнее топливо в момент, когда его подача не требуется), снижается эффективность распыла горючего (нарушается форма факела) и возникают другие неисправности инжектора, тогда двигатель начинает дымить серым или черным дымом, теряет мощность, расходует много топлива и т.п.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Устройство РДТ

В процессе работы двигателя из бензобака по магистрали насос постоянно подает горючее под давлением через фильтры в топливную рампу. Оттуда через соединение бензин заполняет топливную полость регулятора и действует на мембрану. Со стороны вакуумной полости на мембранную перегородку действует суммарное давление, состоящее из давления пружины и давления (разряжение) внутри всасывающего коллектора. Если давление внутри камеры с горючим выше, чем давление в вакуумной камере, то перепускной клапан открывается и сбрасывает часть топлива в обратную магистраль. Тем самым, регулируя порцию топлива к форсункам в заданный момент работы силового агрегата.

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

• ресурс использования распылителя меньше, чем тот, на который он рассчитан;
• корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
• на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

• ножной насос с манометром;
• аккумулятор и два разноцветных провода;
• жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
4. Насосом создаётся давление, которое воздействует на очистительный состав.
5. К аккумулятору подключаются провода.
6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)

Источник

Клапан давления топлива 406 двигатель

Топливо Всё, что касается топлива, от бензобака до камеры сгорания.

Привет всем! 406 двигатель, выехал с СТО (настраивали зажигание), проехал 500 метров и зажужал насос, прям сильно.

Замер давления при рабочем ДВС определил давление в 6 атмосфер. Грешил на редукционный клапан. Поменял. То же самое. Обратка сухая, прям снимаю при работающем и ни капли.

Вопрос: 1. Стоит ли регулировать клапан и как?

2. В чем может быть проблема?

Редуктор втягивает, только не могу понять нормально али нет.

Проверил, не забит, прицкплен.

Добавлено через 1 минуту 57 секунд

Завтра проверю, там единственное что осталось, на какой шланг можно грешить, то 0.5 резинового шланга который сразу после клапана, т.к. я прям его отсоединял

В том проблема, что там от клапана идет сперва 0,5 метра шланга, потом соеденение с магистралью из меди. Дак вот я это прям соединение раскручивал и ни капли, сегодея эти 0,5 метра проверю) потом придидется конечно проверять новый клапан.

Я хотел узнать регулируется ли он, но судя по ответам, нет. И вопрос, можно ли клапан проверить не снимая, открутить входной шланг и дунуть с насоса в рейку? ни чего не поврежу.

В том проблема, что там от клапана идет сперва 0,5 метра шланга, потом соеденение с магистралью из меди. Дак вот я это прям соединение раскручивал и ни капли, сегодея эти 0,5 метра проверю) потом придидется конечно проверять новый клапан.

Я хотел узнать регулируется ли он, но судя по ответам, нет. И вопрос, можно ли клапан проверить не снимая, открутить входной шланг и дунуть с насоса в рейку? ни чего не поврежу.

уже поменял)))) первое на что грешил фильтра, поменял оба

Проверил все шланги все ок.

Варианта 2: 1. Новый клапан не исправен 2. Не достаточно разряжения подает ресивер.

Всвязи с чем вопрос: Каково влияние ресивира на открытие? Должен ли клапан открываться при его (ресивера) недостаточной работе?

Будет работать даже если снять шланг с рессивера.Давление при этом должно подняться до 3-х атм.

Добавлено через 4 минуты 1 секунду

уже поменял)))) первое на что грешил фильтра, поменял оба

Проверил все шланги все ок.

Варианта 2: 1. Новый клапан не исправен 2. Не достаточно разряжения подает ресивер.

В связи с чем вопрос: Каково влияние ресивера на открытие? Должен ли клапан открываться при его (ресивера) недостаточной работе?

Клапан берёт разряжение из впуска для того, чтобы обеспечивать постоянную разницу давлений между впуском и входом в форсунки, не зависимо от давления (разряжения) во впуске, которое сильно меняется в зависимости от положения дросселя, оборотов, и т.д.

Добавлено через 45 секунд

Добавлено через 5 минут 4 секунды

Давление менее полуатмосферы на ХХ. При полностью открытом дросселе, может и будет 0,9.

Добавлено через 1 минуту 25 секунд

__________________ ГАЗ 31105 40525 Е3 Микас 11 ЕТ 2008 100ккм Морской Бриз Рестайл Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Volvo XC70 2008 чёрная Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).

Клапан берёт разряжение из впуска для того, чтобы обеспечивать постоянную разницу давлений между впуском и входом в форсунки, не зависимо от давления (разряжения) во впуске, которое сильно меняется в зависимости от положения дросселя, оборотов, и т.д.

Добавлено через 45 секунд

Добавлено через 5 минут 4 секунды

Давление менее полуатмосферы на ХХ. При полностью открытом дросселе, может и будет 0,9.

Добавлено через 1 минуту 25 секунд

Должен работать, даже если удалить трубку между ресивером и клапаном. Только давление немного поменяется.

Касательно величины давления. Она будет минимальной при полностью открытом дросселе, точнее она будет равна аэродинамчиескому сопротивлению возд. фильтра и магистрали до ресивера. Т.е. зависимость похожа на параболу, с максимальном значении 2000-4000 оборотов. Разряжение 0.9 атмосферы (бар) называется вакуумом, что не возможно чисто физически. Слишком высокий вакуум. реально. Мне кажется у вас ошибка на порядок т.е. давление на холостом 0.09 =)

Но на самом деле это не сильно все влияет на результат на корректировку работы обратного клапана )

Источник

Проверка давления топлива в системе питания двигателя ГАЗ 31105 «Волга»

Инструменты:Материалы и расходники:

1. Сбрасываем давление топлива в системе питания.

2. Снимаем воздухоподводящий шланг с патрубка дроссельного узла.

3. Отверткой ослабляем хомут крепления шланга подачи топлива к топливной рампе.

4. Снимаем шланг со штуцера рампы.

5. Надеваем отрезок шланга на резьбовой штуцер манометра и закрепляем хомутом.

6. Другой конец отрезка шланга через трубку соединяем со шлангом подачи топлива и закрепляем шланги хомутами.

Примечание:

Давление в топливной магистрали 3,0-3,5 бар. Во избежание разлива топлива соединения шлангов должны быть герметичными.

7. Подключаем реле топливного насоса.

8. Включаем зажигание и ждем, пока топливный насос не выключится. Давление, развиваемое топливным насосом, должно быть не менее 3,0 бар. Причиной пониженного давления топлива в системе может быть неисправность топливного насоса, засоренность топливного фильтра или фильтра топливозаборника. Если после замены топливного фильтра и очистки сетки фильтра топливозаборника давление топлива в системе остается низким — заменяем топливный насос.

9. Для проверки исправности регулятора давления топлива вновь сбрасываем давление в топливной системе.

10. Используя два отрезка шланга, через тройник подсоединяем манометр между штуцером топливной рампы и шлангом подачи топлива. Подключив реле топливного насоса, пускаем на автомобиле Волга ГАЗ 31105 двигатель ЗМЗ 406. Давление в системе питания должно быть 2,80-3,25 бар. При несоответствии значений заменяем регулятор давления.

В статье не хватает:

Источник
