Замена топливного насоса ГАЗ 31105
Завод-изготовитель предполагает установку на автомобиль «Волга ГАЗ-31105» электробензонасоса погружного типа, смонтированного в топливном баке. Однако на момент написания книги автомобили таким насосом не комплектовались. Описан отдельно установленный насос прежней конструкции. При последующих переизданиях книги конструктивные изменения будут учтены.
Вам потребуются: ключи «на 7», «на 10», отвертка.
1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).
2. Отсоедините провод от «минусовой клеммы аккумуляторной батареи.
3. Ослабьте хомуты и отсоедините от топливного насоса 3 шланги 1 и 4. Отверните четыре гайки 2 крепления и снимите со шпилек насос в сборе с кронштейном.
4. Отверните две гайки 2 и отсоедините провода от клемм насоса. Чтобы вынуть насос 3 из кронштейна, ослабьте затяжку болта 1.
5. Установите новый насос в обратном порядке. Перед установкой насоса осмотрите подушки. Дефектные подушки замените.
Видео про «Замена топливного насоса» для ГАЗ 31105
ГАЗ 31105 Волга замена топливного фильтра.
Замена бензонасоса
Замена топлив.фильтра в баке Волга 31105
Завод-изготовитель предполагает установку на автомобиль » Волга ГАЗ-31105 » электробензонасоса погружного типа, смонтированного в топливном баке. Однако на момент написания книги автомобили таким насосом не комплектовались. Описан отдельно установленный насос прежней конструкции. При последующих переизданиях книги конструктивные изменения будут учтены.
Вам потребуются: ключи » на 7 » , » на 10 » , отвертка.
1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. » Снижение давления в системе питания » ).
2. Отсоедините провод от » минусовой » клеммы аккумуляторной батареи.
3. Ослабьте хомуты и отсоедините от топливного насоса 3 шланги 1 и 4. Отверните четыре гайки 2 крепления и снимите со шпилек насос в сборе с кронштейном.
4. Отверните две гайки 2 и отсоедините провода от клемм насоса. Чтобы вынуть насос 3 из кронштейна, ослабьте затяжку болта 1.
5. Установите новый насос в обратном порядке. Перед установкой насоса осмотрите подушки. Дефектные подушки замените.
Инструменты:
- отвертка плоская средняя
- гаечный ключ рожковый 7 мм
- гаечный ключ рожковый 8 мм
- гаечный ключ рожковый 10 мм

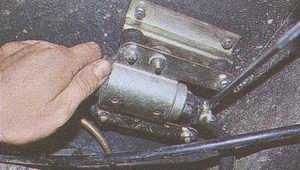

1. Сбрасываем давление топлива в системе питания.
2. Отворачиваем штуцер трубки топливопровода от топливозаборника.
3. Отверткой ослабляем хомут крепления шланга топливопровода к выходному патрубку (высокого давления) топливного насоса.
4. Снимаем шланг с патрубка топливного насоса и сливаем остатки топлива из него в емкость. Аналогично отсоединяем шланг от подводящего патрубка топливного насоса.
5. Ключом «на 10» ослабляем болт хомута крепления топливного насоса к кронштейну.
6. Поочередно ключами «на 7» и «на 8» отворачиваем гайки крепления наконечников двух проводов.
7. Снимаем наконечники проводов с выводов топливного насоса.8. Вынимаем из хомута топливный насос и выливаем остатки бензина в емкость. При необходимости топливный насос можно снять вместе с кронштейном. Для этого ключом «на 10» отворачиваем четыре гайки крепления кронштейна топливного насоса к кузову.
9. Устанавливаем топливный насос в обратной последовательности.
Выводы топливного насоса для наконечников проводов разного размера. Поэтому перепутать провода при надевании на выводы невозможно.
РДТ
Регулятор давления топлива и его схема
Этот датчик нередко игнорируется автомобилистами, но именно его неисправность способна привести к недостаточному давлению. Симптомы вышедшего из строя датчика:
- потеря динамики машины;
- нестабильные обороты двигателя в режиме ХХ;
- затруднение пуска;
- провалы;
- повышение расхода топлива;
- снижение мощности.
Нарушения с РДТ возникают довольно часто, так как конструкция датчика механическая.
- Пружины мембраны ослабевают. Вследствие этого клапан не справляется с давлением воздуха, поступающего с коллектора, что приводит к снижению напора и количества поступающего топлива.
- Клапан заклинивает, соединения теряют герметичность. РДТ из-за этого засоряется. Вообще, заклинивание клапана может привести к неконтролируемой подаче топлива в коллектор. Расход горючего мгновенно увеличивается, двигатель перестаёт нормально запускаться из-за перебоев.
Убедиться в неисправности РДТ можно, определив величину давления.
| Режим | Показатели |
|---|---|
| Зажигание включено | 2,9-3 кг/см кв |
| Двигатель функционирует | не менее 2,5 кг/см кв |
| Ваккумный шланг отключен | 3,3 кг/см кв |
| Пережата обратка | 7 кг/см кв |
| Перегазовка | 2,5-3 кг/см кв |
Регулятор давления проверяется в первую очередь, ведь именно по причине его неисправности падает давление. Если же он в порядке, надо протестировать работу насоса. Делается это путём пережатия обратного клапана слива топлива.
Как проверить датчик давления масла
Если у вас возникли подозрения по поводу работоспособности датчика давления — не поленитесь проверить его. Сделать это можно как на станции технического обслуживания, так и в домашних условиях. Но в последнем случае вам необходимо будет приобрести специальный манометр. Стоит он порядка 300 рублей, но такая вещь пригодится и в дальнейшем. Кроме него, также потребуются шлицевая отвёртка, ключ на 22 и изолента.
Для проверки работоспособности датчика потребуется специальный манометр
Порядок проверки:
Другие неисправности
Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.
Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.
Другие материалы раздела
Замена фильтрующего элемента воздушного фильтра
Вам потребуются: ключ «на 17», отвертка. 1. Отстегните три пружинные защелки 1 и снимите крышку 2 фильтра с фильтрующим элементом. 2.
Снятие и установка воздушного фильтра
Вам потребуются: ключи «на 10», «на 13», отвертка. 1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. 2.
Регулировка содержания окиси углерода (СО) в отработавших газах
Если на автомобиль установлен датчик массового расхода воздуха с потенциометром, с его помощью можно отрегулировать содержание окиси углерода в.
Замена регулятора давления топлива
Вам потребуется отвертка. 1. Снизьте давление в системе питания, если двигатель был только что остановлен (см.»Снижение давления в системе.
Замена и регулировка троса привода дроссельной заслонки
Вам потребуются: ключи «на 10», «на 13», «на 14», «на 19», отвертка. 1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.
Проверка и замена датчика положения дроссельной заслонки
Вам потребуются: автотестер, отвертка. 1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. 2. Отсоедините от.
Снижение давления в системе питания
ПРЕДУПРЕЖДЕНИЕ В системе питания двигателя с впрыском топлива давление составляет 30 МПа (3 кгс/см2). Поэтому запрещается ослаблять соединения.
Проверка и замена регулятора холостого хода
Вам потребуются: ключ «на 10», отвертка. 1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. 2. Отсоедините от.
Проверка и замена датчика массового расхода воздуха
На автомобиль могут быть установлены датчики массового расхода воздуха двух разных изготовителей: 20.3855 или ЛГФИ. 407282003. Установочные размеры.
Замена топливного фильтра
Вам потребуются: ключи «на 10», «на 13», отвертка. 1. Если двигатель был только что остановлен, вам необходимо снизить давление в системе.
Редукционный клапан (регулятор давления топлива) представляет собой емкость, разделенную диафрагмой, на которой закреплен клапан, закрывающий под действием пружины отверстие слива топлива.
Редукционный клапан поддерживает постоянное давление в системе питания около 0,3 МПа.
Верхняя часть редукционного клапана соединена с ресивером вакуумным шлангом.
При перепаде давления в ресивере не выше 0,3 МПа клапан закрыт, и давление в системе питания поднимается.
Когда давление топлива достигает величины более 0,3 МПа, мембрана прогибается, открывая отверстие, и излишки топлива сливаются в топливный бак.
Как только давление топлива опускается до 0,3 МПа, мембрана возвращается в исходное положение и перекрывает отверстие слива топлива.
Замена редукционного клапана
1. Снизить давление в системе питания, если двигатель был только что остановлен.
3. Снять топливопровод двигателя.
4. Отсоединить от редукционного клапана 3 шланг 1 слива топлива и вакуумный шланг 4.
Отвернуть два болта 2 крепления и снять редукционный клапан 3 с топливопровода двигателя.
5. Установить новый клапан в обратном порядке.

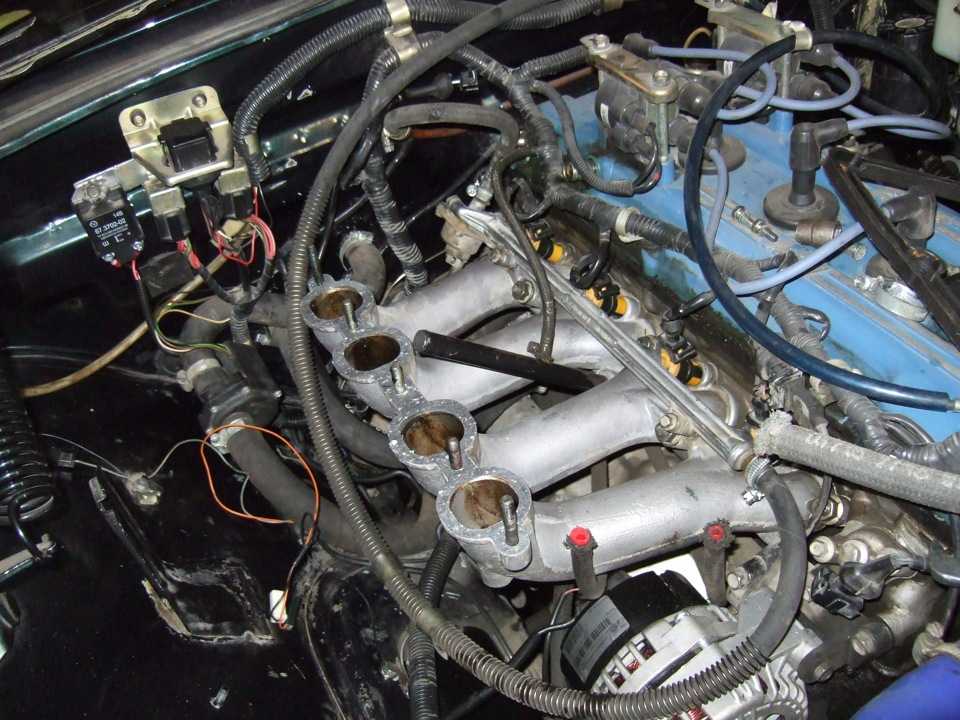

Как снять рампу форсунок на 406 двигателе
Добавлено через 4 минуты 54 секунды расскажу по порядку как делать самому, делов в гараже на полтора часа.
Понядобятся. 1. Кнопка звонка как на дверь в квартиру вешать. 2. растворитель. 3. Шприц. 4. Новые резинки форсунок.
Тут поиском поищи- тоже но с картинками где-то было.
Чистка форсунок за и против. Каждый автолюбитель сталкивался с проблемой : двигатель плохо “тянет”, не развивает мощности, плохо “заводится”, “троит” и т.п. Зачастую сразу вспоминается реклама всевозможных чистящих средств для инжекторов. Возможно, во всех перечисленных бедах виноваты не форсунки, но об этом в другой статье. Сейчас мы рассматриваем конкретный случай – засорены форсунки. При пробеге свыше 100 тысяч км, качестве наших бензинов, масел, фильтров это нередкое явление. Форсунки желательно почистить или заменить. С заменой вроде все понятно – купил новые и ближайшие можешь не задумываться об этом, но реклама вещь серьезная, и человек решает, что ему выгоднее покупка новых форсунок или чистка старых. Среди множества методов очистки форсунок выделим три основных:
1. Заливать в бензобак чистящие средства
Бензобак и топливная система должны быть идеально чистыми, чистящие средства не должны разъедать стенок топливной системы, не должны изменять свойств бензина и при этом растворять отложения в форсунках. Как найти такой идеальный автомобиль и такую идеальную жидкость.
Плюс – минимум затрат. (зависит только от цены чистящего средства)
2. Чистка промывкой (специальный аппарат подключается к двигателю).
Этот путь достаточно эффективный, при этом не нужно снимать форсунки с двигателя, большие требования к чистящему средству – оно должно содержать в себе компоненты растворяющие отложения в форсунках, а не просто смывающие их со стенок форсунок так как в противном случае куски смол могут закрыть клапан форсунки.
Достаточно дешевый метод (цена чистящего средства + стоимость работ станции техобслуживания)
3. Чистка форсунок на стенде
Форсунки снимаются, устанавливаются на стенд, чистка занимает достаточно длительное время, затем производится замер производительности и выносится решение о работоспособности форсунок.
Плюс – за счет применения ультразвука лучше очищаются форсунки, к тому же можно визуально проверить их производительность.
Минус – цена очистки одной форсунки доходит до 500 рублей, тогда как стоимость новой 350-400 рублей, а результат работы как новой форсунки не гарантирован.
Потребитель всегда прав, и он сам определяет, что в данный момент ему необходимо. Если вы все же решили почистить форсунки, взвесьте все аргументы. Возможно, вам повезет, всем остальным я советую лучше купить новые форсунки.

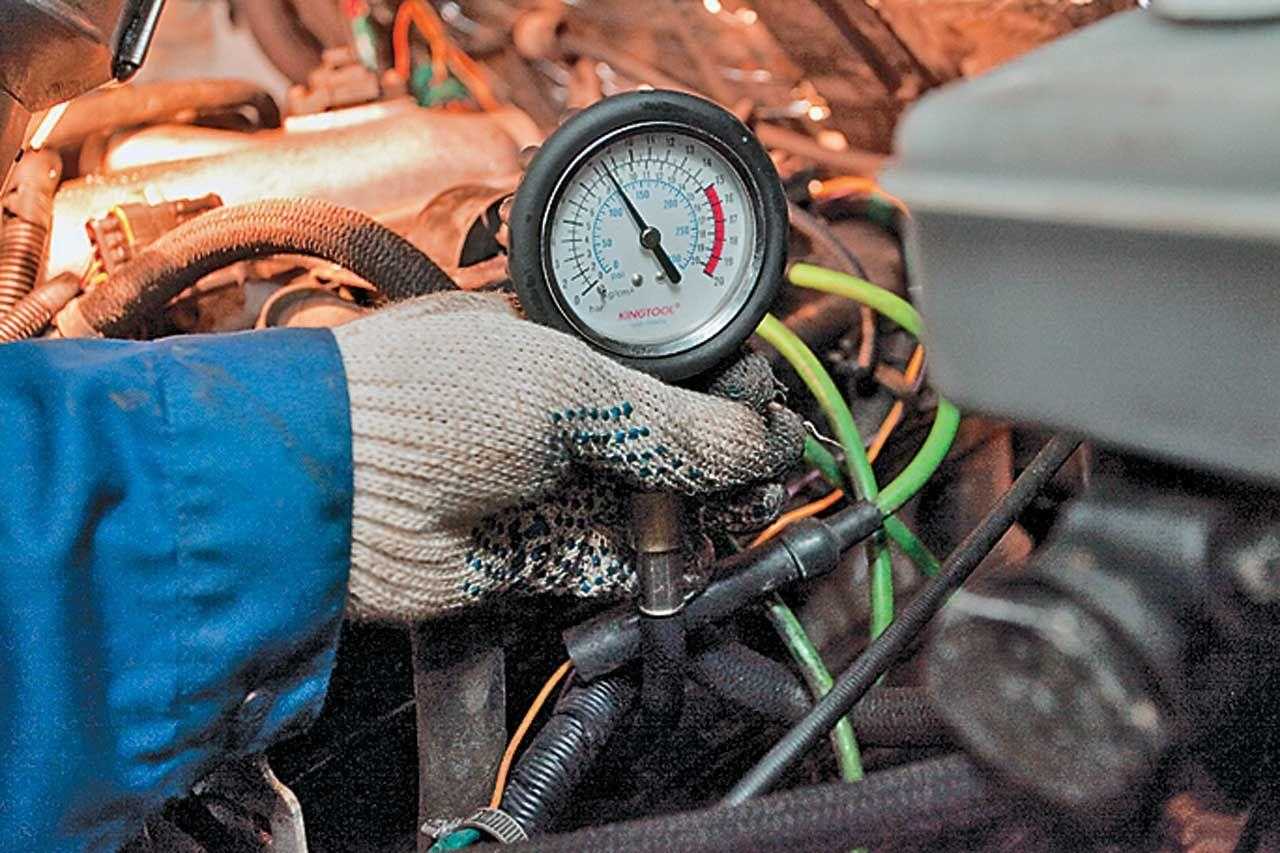

Чем проводят измерение
Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.
Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.
Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.
Профессиональный манометр для измерения топлива
Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.
Если вы решили, все же, использовать самодельный манометр, то помните!
Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.
Как проводить замеры.
- Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
- Замеры проводятся также в режиме ХХ.
- Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.
Какой объем масла в двигателе змз 406
ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.
Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.
Технические характеристики
90
| Производство | ЗМЗ |
| Марка двигателя | ЗМЗ-406 |
| Годы выпуска | 1997-2008 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор/карбюратор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 86 |
| Диаметр цилиндра, мм | 92 |
| Степень сжатия | 9.3 8* |
| Объем двигателя, куб.см | 2286 |
| Мощность двигателя, л.с./об.мин | 100/4500* 110/4500** 145/5200 |
| Крутящий момент, Нм/об.мин | 177/3500* 186/3500** 201/4000 |
| Топливо | 92 76* |
| Экологические нормы | Евро 3 |
| Вес двигателя, кг | 185* 185** 187 |
| Расход топлива, л/100 км — город — трасса — смешан. | 13.5 — — |
| Расход масла, гр./1000 км | до 100 |
| Масло в двигатель | 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40 |
| Сколько масла в двигателе | 6 |
| При замене лить, л | 5.4 |
| Замена масла проводится, км | 7000 |
| Рабочая температура двигателя, град. | |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 150 200+ |
* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10
Распространенные неисправности и эксплуатация
Карбюраторный 406-й мотор менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.
Инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.
Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева): 1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания. Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа): 1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос. Поперечный разрез ЗМЗ-4061.10 и 4063.10: 1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.
>1.4 Технические жидкости и заправочные объемы. Заправочные емкости газ 3302
Обратный клапан змз 406 инжектор замена
Привет всем! 406 двигатель, выехал с СТО (настраивали зажигание), проехал 500 метров и зажужал насос, прям сильно.
Замер давления при рабочем ДВС определил давление в 6 атмосфер. Грешил на редукционный клапан. Поменял. То же самое. Обратка сухая, прям снимаю при работающем и ни капли.
Вопрос: 1. Стоит ли регулировать клапан и как? 2. В чем может быть проблема?
Редуктор втягивает, только не могу понять нормально али нет.
Проверил, не забит, прицкплен.
Завтра проверю, там единственное что осталось, на какой шланг можно грешить, то 0.5 резинового шланга который сразу после клапана, т.к. я прям его отсоединял
В том проблема, что там от клапана идет сперва 0,5 метра шланга, потом соеденение с магистралью из меди. Дак вот я это прям соединение раскручивал и ни капли, сегодея эти 0,5 метра проверю) потом придидется конечно проверять новый клапан.
Я хотел узнать регулируется ли он, но судя по ответам, нет. И вопрос, можно ли клапан проверить не снимая, открутить входной шланг и дунуть с насоса в рейку? ни чего не поврежу.
В том проблема, что там от клапана идет сперва 0,5 метра шланга, потом соеденение с магистралью из меди. Дак вот я это прям соединение раскручивал и ни капли, сегодея эти 0,5 метра проверю) потом придидется конечно проверять новый клапан.
Я хотел узнать регулируется ли он, но судя по ответам, нет. И вопрос, можно ли клапан проверить не снимая, открутить входной шланг и дунуть с насоса в рейку? ни чего не поврежу.
уже поменял)))) первое на что грешил фильтра, поменял оба
Проверил все шланги все ок.
Варианта 2: 1. Новый клапан не исправен 2. Не достаточно разряжения подает ресивер.
Всвязи с чем вопрос: Каково влияние ресивира на открытие? Должен ли клапан открываться при его (ресивера) недостаточной работе?
Будет работать даже если снять шланг с рессивера.Давление при этом должно подняться до 3-х атм.
уже поменял)))) первое на что грешил фильтра, поменял оба
Проверил все шланги все ок.
Варианта 2: 1. Новый клапан не исправен 2. Не достаточно разряжения подает ресивер.
В связи с чем вопрос: Каково влияние ресивера на открытие? Должен ли клапан открываться при его (ресивера) недостаточной работе?
Клапан берёт разряжение из впуска для того, чтобы обеспечивать постоянную разницу давлений между впуском и входом в форсунки, не зависимо от давления (разряжения) во впуске, которое сильно меняется в зависимости от положения дросселя, оборотов, и т.д.
Серьёзно. А Вы прежде чем писать, выясняли данный вопрос. То есть, по вашему, ДАД — это просто так?
Давление менее полуатмосферы на ХХ. При полностью открытом дросселе, может и будет 0,9.
Клапан берёт разряжение из впуска для того, чтобы обеспечивать постоянную разницу давлений между впуском и входом в форсунки, не зависимо от давления (разряжения) во впуске, которое сильно меняется в зависимости от положения дросселя, оборотов, и т.д.
Серьёзно. А Вы прежде чем писать, выясняли данный вопрос. То есть, по вашему, ДАД — это просто так?
Давление менее полуатмосферы на ХХ. При полностью открытом дросселе, может и будет 0,9.
Должен работать, даже если удалить трубку между ресивером и клапаном. Только давление немного поменяется.
Касательно величины давления. Она будет минимальной при полностью открытом дросселе, точнее она будет равна аэродинамчиескому сопротивлению возд. фильтра и магистрали до ресивера. Т.е. зависимость похожа на параболу, с максимальном значении 2000-4000 оборотов. Разряжение 0.9 атмосферы (бар) называется вакуумом, что не возможно чисто физически. Слишком высокий вакуум. реально. Мне кажется у вас ошибка на порядок т.е. давление на холостом 0.09 =)
Но на самом деле это не сильно все влияет на результат на корректировку работы обратного клапана )
-
Пежо 206 датчик коленвала не заводится
-
Замена жидкости гур ситроен с5 х7
-
Рено сандеро робот замена сцепления
-
Как снять панель приборов тойота королла 120
- Установка магнето на иж юпитер 5
Форсунки к двигателям, устанавливаемым на ГАЗели
Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.
Самостоятельный ремонт форсунок ГАЗель
Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:
- ресурс использования распылителя меньше, чем тот, на который он рассчитан;
- корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
- на распылительном отверстии нет видимых повреждений.
Чистка, продувка и промывка распылителей
На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

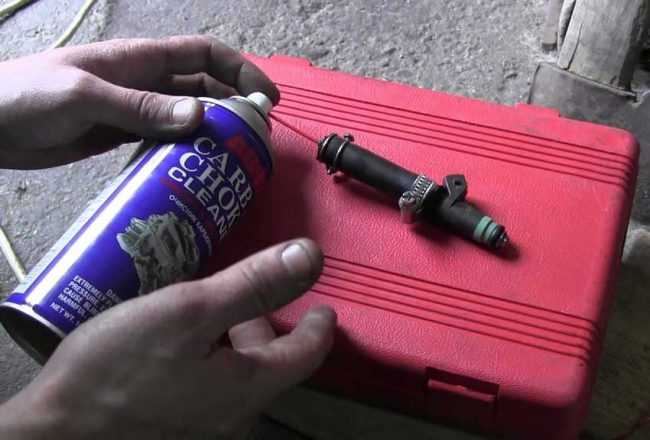

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.
Форсунка очищается как снаружи, так и внутри
Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:
- ножной насос с манометром;
- аккумулятор и два разноцветных провода;
- жидкость для очистки карбюратора или инжектора.
Процесс промывки несложен и потребует всего несколько повторяющихся действий:
- С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
- В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
- Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
- Насосом создаётся давление, которое воздействует на очистительный состав.
- К аккумулятору подключаются провода.
- К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.
Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»
Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.
Видео: самостоятельная очистка бензиновой форсунки
Замена резиновых уплотнителей и колец
В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.
Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя
Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.
В это отверстие устанавливается резиновый уплотнитель
Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.
Новые форсунки комплектуются медными уплотнительными прокладками
Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.
Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)
Источник
ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.
ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.
ВЛАДИМИР БОРОДИН — НАЧАЛЬНИК КБ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА;
СЕРГЕЙ ОРЛОВ — НАЧАЛЬНИК КБ ГАЗОРАСПРЕДЕЛЕНИЯ;
ДМИТРИЙ СКИБАРКО — ВЕДУЩИЙ КОНСТРУКТОР ОТДЕЛА ЭЛЕКТРОНИКИ;
ПЕТР РЫЖКОВ — НАЧАЛЬНИК КБ ДВИГАТЕЛЕЙ.
В последнее время в продаже появились натяжные звездочки цепи для замены штатных башмаков на ЗМЗ-406 (ЗР, 2001, № 3). Собирается ли завод внедрить такую конструкцию в серию?
Сейчас идет подготовка производства рычага натяжного устройства со звездочкой взамен башмака. Этот вариант более надежен, чем изделие фирмы СЕТ, о котором писал журнал. Заводская звездочка установлена на подшипнике качения, цепь привода удлинена на два звена, а в гидронатяжителе стоит усиленная пружина.
Выпускает ли завод двигатель ЗМЗ-4061.10 (бензин А-80)?
Двигатель ЗМЗ-4061.10 делали в небольших количествах в период освоения «Газели», позднее его полностью вытеснил мотор ЗМЗ-4063.10, рассчитанный на бензин с октановым числом 91.
Остался ли на моторах семейства ЗМЗ-402 набивной задний сальник коленвала? Можно ли самостоятельно заменить его на более надежный резиновый?
Задний сальник коленвала на двигателях семейства ЗМЗ-402 остается прежним. Заменить его самостоятельно на резиновый невозможно — потребуется вмешательство в конструкцию блока цилиндров, коленчатого вала и маховика.
Взаимозаменяемы ли электронные блоки управления моторов 4062.10, 4052.10 и 4092.10? Планирует ли завод оснащать эти двигатели нейтрализаторами?
Блоки управления невзаимозаменяемы. Каждую модель настраивают в зависимости от рабочего объема двигателя и характеристик автомобиля.
В компьютерах впрысковых моторов есть канал управления составом рабочей смеси по содержанию кислорода в отработавших газах (лямбда-регулирование), то есть они готовы к работе с системами снижения токсичности. Решение об оснащении автомобиля нейтрализатором принимает завод — изготовитель автомобилей (ГАЗ).
Какие масла рекомендованы заводом для двигателей семейства ЗМЗ-406?
Для двигателей семейства 406.10 следует применять масла с маркировкой Б4 или Б4/Д2 по стандарту СТО ААИ-003-98 (Ассоциация Автомобильных Инженеров), что соответствует группам SG, SH, SJ или SG/CD, SH/CE, SJ/CF по классификации API (Американского института нефти).
Как долго ЗМЗ планирует выпускать моторы семейства 402, в том числе рассчитанные на бензин А-80?
Выпуск моторов семейства 402 постепенно снижается. Очевидно, они останутся в производстве, пока будут удовлетворять действующим нормам токсичности.
Карбюратором К-151 многие потребители недовольны. Можно ли на двигателях ЗМЗ-4063.10 и ЗМЗ-402 заменить его другим?
На двигателе ЗМЗ-4063.10 такая замена нецелесообразна, так как конструкция и регулировки карбюратора К-151Д сделаны именно под этот мотор. А вот карбюратор К-151С на ЗМЗ-402 можно заменить прибором 4178–10 производства ОАО «ДААЗ».
Какие форсунки и бензонасосы устанавливают на конвейере в двигатель ЗМЗ-4062.10? Подскажите варианты замены.
На впрысковые двигатели устанавливают форсунки «Бош» (номер по каталогу 0 280 150 560), «Сименс» (тип Дека-1Д, номера 9261 или 6354). Все форсунки взаимозаменяемы, так же как и электробензонасосы «Бош» (0580 461 044), ТАТЭ (Тюмень, 18.3780) или СОАТЭ (Старый Оскол, 50.1139), устанавливаемые на автозаводе.
Какие поршневые кольца ставят на двигатели семейств 402 и 406 на конвейере? Детали каких производителей завод рекомендует для ремонта?
На двигатели семейства 402 ставят поршневые кольца мичуринского завода, а на моторы семейства 406 — костромского . Для ремонта рекомендуем кольца тех же производителей или аналоги (Чехия), «Шоттле» и «Гётце» (Германия).
Можно ли карбюраторный мотор ЗМЗ-4063.10 самостоятельно переделать во впрысковый?
Такая переделка нецелесообразна. Кроме замены впускной системы и распредвалов (они обеспечивают иные фазы газораспределения), потребуются серьезные изменения систем топливо- и воздухоподачи, управления. К тому же переделанный двигатель не будет соответствовать прежней маркировке, поэтому при регистрации и техосмотре автомобиля могут возникнуть проблемы.
