Как проверить коммутатор уаз

Не заводится уаз 469

К странице.

Доброго времени суток! Двигатель: УМЗ-451МИ Зажигание: контактное Карбюратор: К131А Бьюсь уже третий день, не могу завести. То одно, то другое. Началось все с того, как я пришел с отпуска. Завожу — хватает с полоборота, но глохнет тут же. После плясок с бубном определили что это вариатор. Заменили, завелся, проехал 100 метров, сам заглушил. Прихожу через 10 минут, заводить — не заводится. Оттащили в бокс.

На следующий день, подзарядив аккумулятор, делал очередные попытки заводки. Не схватывает вообще. Выкрутил свечи — все черные, почистил до блеска, зазор, как положено. Искра слабая, но достаточно сильная. Заводить — ни в какую. Открутил катушку, оказалась 118 Зиловская, заменил на 117. Снял крышку трамблера, а там конденсат. Видимо вода попала, когда выталкивали из бокса с открытым капотом, стекая с тента. Снял трамблер, зачистил контактную группу (была ямка на контактах), просушил, смазал, поменял крышку трамблера, провода. Собрал все в кучу по меткам. Искра стала синяя, жирненькая. Ну, думаю, ключа бояться будет! Заводить — не заводится. Ни в какую не схватывает, хоть бы чихнул. Начал задумываться о смене прокладки под рулем.

День третий. Снова сделал попытку завести на подзаряженном аккумуляторе — никаких изменений. Выкручиваю свечи — все сухие, то есть как я их почистил, так на них муха не сидела. А ведь я столько мотал движок. Карбюратор? Окручиваю воздушок, нажимаю акселератор, льется струйка, создавая облако. Мало? Самотеком залил в карбер 50 гр АИ92, не заводится, свечи опять сухие. Залил 100 гр, сухие. Как говорится, без 100 грамм не разберешься! Снял карбюратор, в коллекторе стоит бензин, примерно 3-4 мм. Залил туда те же 100 гр. и прокрутил кривым. Отчетливо слышно, как бензин «журчит». Откручиваю вторую свечу — сырая, но в меру. Собрал опять все в кучу, подкачал бензонасосом, понажимал педаль газа, завожу, никаких эмоций. Выкручиваю ту же вторую свечу. Появился рыжий нагар сгоревшего бензина и опять сухая. Топливо не поступает в двигатель.

Подскажите, люди добрые, в чем проблема? Предполагаю обратка волшебным образом забирает все впрыскиваемое топливо. ГРМ не трогал. Мог трамблер проскочить. Подсасывает воздух? Руки опускаются. Дело в том, что он задействован по тревоге, а сейчас идут постоянные проверки в связи с событиями на Украине. Помогите кто чем может!

Обзор СЗ на знаменитых УАЗах

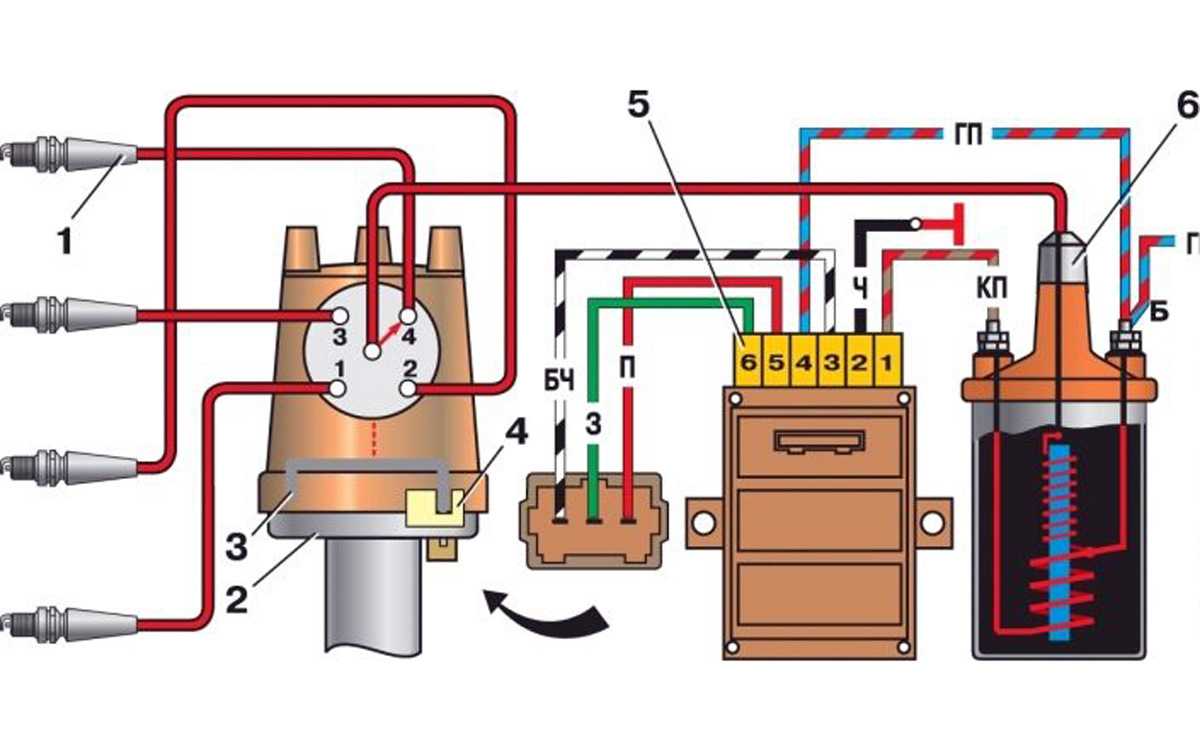

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Проверка и замена катушек зажигания УАЗ ⋆ АВТОМАСТЕРСКАЯ

Система зажигания является одним из самых уязвимых мест автомобилей, которые производит Ульяновский автомобилестроительный завод. Катушки зажигания, которые ставятся на УАЗ, бывают двух типов 406.705 и 3012.3705. Причиной выхода катушек зажигания из строя является межвитковое замыкание и перегрев катушки, когда двигатель работает со свечами зажигания с достаточно большими искровыми зазорами. Еще одной причиной может послужить работа двигателя, когда у в соединениях проводов высокого напряжения у нас имеются зазоры.

Проверка и замена катушек зажигания УАЗ происходит следующим образом: снимаем со свечи зажигания наконечник, в который вставляется исправная свеча. Корпус исправной свечи прижимается к массе, и двигатель запускается на короткое время. Если искра проскакивает, то катушка находится в исправном состоянии. Кроме того катушку можно проверить специальным прибором для диагностики 1АП975000. Катушка еще проверяется при помощи омметра. Если во время одного из видов проверки мы установили, что катушка находится в неисправном состоянии, то нам ее необходимо заметить. Для чего мы выкручиваем два болта, которыми катушка крепится к головке блока цилиндров. После чего прижимная планка и болты убираются в сторону, а катушка зажигания УАЗ меняется на новую.

Полный обзор неисправностей двигателя УМЗ

С развитием автомобилестроения и разработкой принципиально нового коммерческого грузового автомобиля Газель возникла необходимость в обеспечении его силовым агрегатом, способным удовлетворить мощностные показатели при перевозке грузов или пассажиров. Конструкторами Заволжского и Ульяновского моторных заводов было принято взять за основу двигатель ГАЗ-21, используя все его положительные инженерные решения и конечным результатом стал модифицированный вариант мотора УМЗ-451. Работы по усовершенствованию УМЗ-451 не останавливались и на автомобили были реализованы двигатели УМЗ-414 и УМЗ-417, а завершающей последней версией этого ряда моторов стал УМЗ-421. Весь перечисленный ряд двигателей не имеет особых различий, кроме применения на УМЗ-421 «сухих» гильз, за счет которых значительно повысили прочность блока. «Мокрые» гильзы цилиндров обеспечивают лучший отвод тепла, благодаря непосредственному соприкосновению охлаждающей жидкости с их стенками, но картер двигателя с такими гильзами обладает меньшей жесткостью и в процессе эксплуатации возможны появления изломов и трещин.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Контактная схема зажигания ВАЗ для УАЗ

Схема с контактным трамблером и катушкой от Жигулей. Катушка — для контактной системы зажигания!

ПРИ МОНТАЖЕ НЕ ДОВЕРЯЙТЕ ЦВЕТАМ ПРОВОДОВ В ЖГУТАХ!!! Прозванивайте их тестером. Жгуты счас вяжут как попало и цвета часто не соответствуют правильным!

Порядок работы цилиндров 1-2-4-3, бегунок крутиться ПРОТИВ часовой стрелки, если смотреть на трамблер сверху, 1 вывод трамблера отмечен цифрой на его крышке. Это значит что 1ый вывод трамблера соединяется со свечей 1ого цилиндра, 2ой вывод со свечей 2ого цилиндра, 3 вывод трамблера со свечей 4ого цилиндра и 4 вывод трамблера соединяется со свечей 3его цилиндра. Отсчет идет от 1ого вывода трамблера против часовой стрелки, по ходу бегунка.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

• Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
• Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
• Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
• Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
• Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
• Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
• Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
• Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Контактная схема зажигания с вариатором и москвичевской катушкой Б-115

Древняя контактная схема зажигания самых старых УАЗов, с москвичевской катушкой Б-115 и добавочным сопротивлением, установленным прямо на катушке. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Еще бывает, что подключается не к промежуточному, а втягивающему реле стартера на спецовый вывод. Будьте внимательны. Смысл такого конструкторского решения в том, что в момент кручения стартером «+12в» подается на катушку минуя добавочное сопротивление, что компенсирует падение напряжения бортсети в момент работы стартера и облегчается запуск двигателя, говоря простым языком искра не слабеет.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Трамблер уаз бесконтактный неисправности

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

В противном случае провернуть коленвал на один оборот

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2.

Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора.

Отвернуть болт 3 и вынуть распределитель зажигания вверх.

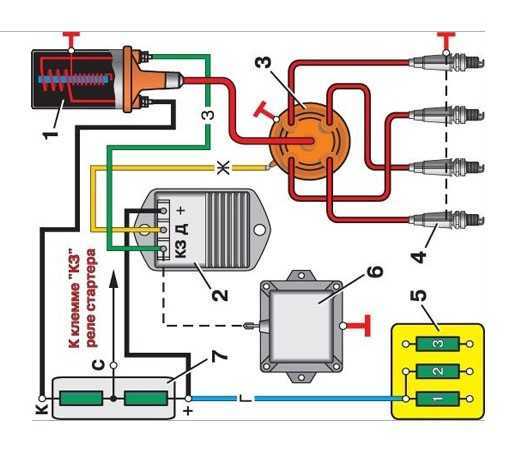

Особенность конструкции системы зажигания УАЗ-3151, -31512, -31514, -31519

Система зажигания – бесконтактная. Она состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей зажигания, добавочного сопротивления, аварийного вибратора, проводов высокого и низкого напряжения

Датчик-распределитель зажигания (тип 3706) – бесконтактный, с генератором управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик- распределитель выполняет две функции: задает момент искрообразования в зависимости от частоты вращения коленчатого вала, нагрузки на двигатель и распределяет импульсы высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров. Для этого служит бегунок, установленный на валу датчика-распределителя.

В бегунке находится помехоподавительный резистор.

Коммутатор (13.3734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания (Б116).

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление против вращения ротора часовой датчика-распределителя стрелки

Угол опережения зажигания, град:

центробежный регулятор 15–18

вакуумный регулятор 8–10

Свечи зажигания А11 или А14М

Искровой зазор между электродами свечи, мм 0,85–1,0

Сопротивление бегунка, кОм 5–8

Сопротивление наконечника, кОм 4–7

Сопротивление центрального контакта крышки*, кОм 8–13

Сопротивление обмотки статора, кОм 0,4-0,45

* На части датчиков-распределителей вместо резистора установлен угольный контакт.

Катушка зажигания представляет собой высоковольтный трансформатор. Первичная обмотка — низкого напряжения, вторичная — высокого.

Обмотки помещены в герметичный металлический корпус, заполненный маслом.

Аварийный вибратор позволяет доехать до места ремонта с неисправным коммутатором или поврежденной обмоткой статора датчика-распределителя зажигания.

Для включения аварийного вибратора в работу присоединяем наконечник провода, подключенного к выводу «КЗ» коммутатора, к контактному выводу вибратора.

Recommendations

Comments 30

Это че типа реле зарядки древнее ? Прошу прощение за кучу вопросов но сцуко интересно блин

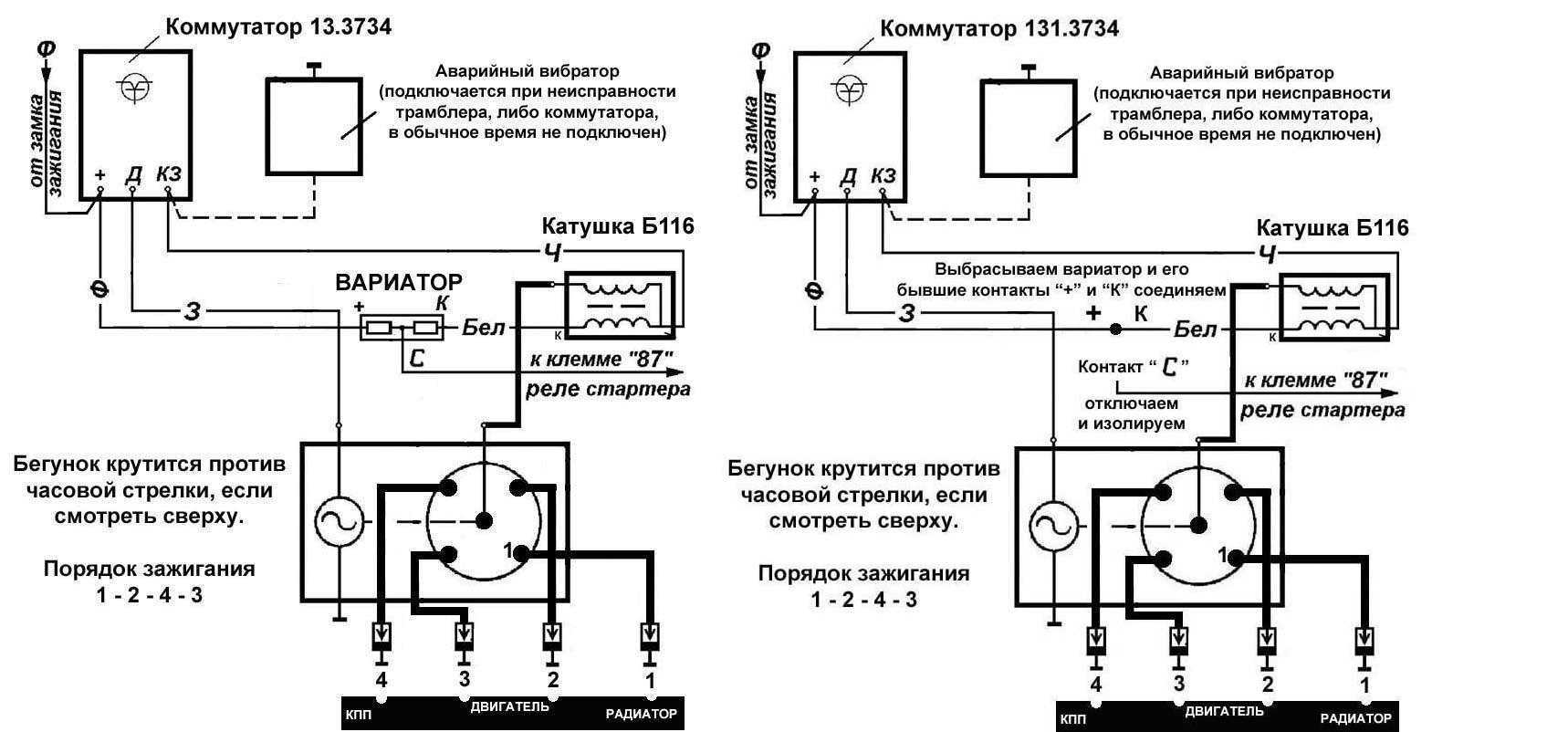

нет это с генератором, не связано ни как.Добавочное сопротивление (вариатор) 8 улучшает работу катушки зажигания при больших числах оборотов коленчатого вала двигателя, а также облегчает пуск двигателя стартером. Когда двигатель работает на малых оборотах, контакты прерывателя остаются замкнутыми сравнительно длительное время, и в течение него сила тока в первичной обмотке успевает достигнуть максимальной величины.

При этом стальная спираль вариатора нагревается и ее электрическое сопротивление возрастает, ограничивая силу тока в первичной цепи. Во время работы на больших оборотах время замкнутого состояния контактов уменьшается и сила тока в первичной обмотке не успевает возрасти до максимальной величины. Нагрев и сопротивление вариатора уменьшаются, что частично компенсирует ослабление тока в первичной обмотке. Поэтому напряжение вторичного тока остается достаточно высоким.

При пуске двигателя стартером вариатор выключается (замыкается накоротко) контактным диском и реле стартера. Поэтому, несмотря на падение напряжения аккумуляторной батареи в момент включения стартера, сила тока в первичной обмотке катушки зажигания и напряжение во вторичной обмотке сохраняют достаточную величину.

я когда работал на зил 131 там тоже комутатор стоит, утром мотор не крутит проволокой перемыкаю напрямую контакты на нём, сразу крутит, как бешеный заводится снимаю .

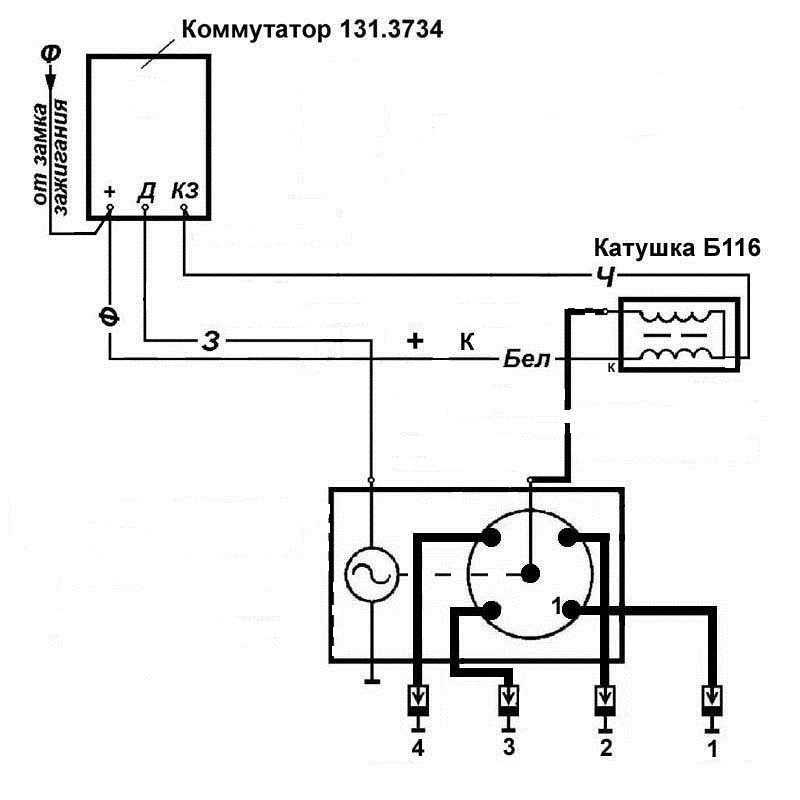

Приветствую. А каки оброзом происходит переделка с 13 на 131 и можно ли переклюаться с 131 на 13 для запуска с кривого стартета ?

я на уаз ставил, ни чего не переделовая.У меня волга была, на ней нет вариатора вообще.Пробовал её с кривого заводить с 131 комутатором бесполезно не хватала сил раскрутить.Поставил 13 и вариатор повесил на волгу, с кривого как мотоцикл заводится стала, с пол оборота.

у меня раз был коммутатор на одном винте, тот отошол и не завести, вот измучился то (должен быть намертво к массе:))

коммутаторы-то разные.один с вариатором, другой без.Ну а качество Ст.Оскол-вне конкуренции)))

ну да 131 без вариаторные волжские,13 вариаторные уазовские.

в волге у мня было чтук 5 сссрвских, в данное время перекочевали в уаз

а у меня наоборот с уаза в волгу!

Бесплатное, многоискровое зажигание! Это, же, круто. )))

аварийное как на самолёте, пусть как попало но много!

Я как-то тоже покупал дешёвый коммутатор, но у меня было немного по иному. Работал отлично, никаких глюков замечено не было. Но что-бы запустить двигатель надо было постараться… Этот коммутатор выдавал слишком раннюю искру. В итоге реанимировал старый 131 коммутатор

мне нравятся старооскольски 131 комутатор. живучий.

Конденсатор

Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.

Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.

Алгоритм проведения проверки:

• Прибор устанавливается в режим до 20 микрофорат.
• Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.

0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.

Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.

Вот, что делается:

• Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
• К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
• Запускается ДВС.
• Если его работа стабилизируется, на всех оборотах функционирует нормально, нет спадов и т. д., то сомнения в неисправности того конденсатора, что был, оправдываются на все 100.

Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Классика отечественного автопрома

Многие автомобили УАЗ оснащены бесконтактной системой зажигания. Она дает возможность экономить топливо, уменьшает количество вредных веществ в газах, делает намного легче запуск машины зимой.

Схема подключения электронного зажигания на УАЗ не настолько сложная, как может казаться на первый взгляд. Человек, который хотя бы немного разбирается в технике, сможет сам отремонтировать и исправить неполадки, если такие возникли.

Метки: уаз

Комментарии 54

Выше предлагали проводок от коммутатора с клеммы Д отцепить от трамблёра и поконтачить им на массу (предварительно вместо ВВ провода воткнуть в катушку кусок проволоки и расположить его в 5-7 мм от массы) при включенном зажигании — искра есть? С собой всегда имеет смысл иметь _проверенные_ крышку трамблёра, бегунок, датчик трамблёра, коммутатор и катушку.

Надо попробовать так

как успехи, камрад? выбрался? что было?

притащили меня )))) после этого и не как не дойду до него потому что работа до поздна задерживает

как успехи, камрад? выбрался? что было?

я грешу на комутатор, хотя он новый стоит

Сейчас херню скажу, но иногда очевидное и не замечаем… в порядке внезапносдохшего. Предохранители. Масса. Вв провода. Залил.

предохранители целые я смотрел

А вы не возите с собой запасной коммутатор? Они бывают накрываются, особенно если масса плохая .

вот чего чего а не вожу, теперь буду с собой пол гаража брать запчастей))))

У меня ещё на жигулях ,31-го декабря при выезде из магазина, прямо на повороте сгорает коммутатор, во сюрприз. Вот с тех пор и вожу .

Пробник есть? Все по пунктам расскажу

Провод из трамблёра центральный выдерни, прислони к мотору на 0.5см, крутни стартером, искра если есть смотри бегунок, если нет, пробуй перемкнуть сопротивление

первым же делом и попробывал центральным проводом на массу и мскры нету. а вот сопротивления перемкнуть это что куда тыкать я в электрике не очень шарю.

Коробочка на фото, спираль внутри, при запуске двигателя питание на катушку идёт с замка, стартер отпускаешь, питание идёт через сопротивление, что понижает нагрузку на катушку.

Недавно было такое. Причина 100%: подгорели контакты на контактной группе. Т.е. когда снимаешь крышку трамблера ты увидишь контакты(2 шт). Вот они и подгорели. Чисткой не исправишь, только замена(проверено).

Когда крутишь стартером хлопки есть? Идет искра? Схватывает? Или совсем глухо?

Воткни свечной провод в катушку и проверь есть ли искра . Если есть смотри бегунок трамблера.

искры нету я так пробовал

Проверь трамблер. Проводок к нему сбоку крепится, бывает откручивается.

Стоит на месте прикручен

Он может и стоять, да контакта нет. На одной изоляции висеть.

Проверь плюс на катушке если нет то вариатор, есть ли на нем плюс от зажигания, проверь плюс на коммутаторе, если есть то взять вывод Д потыкать на массу, при этом высоковльтный с катушки поднести к массе, выдернув его из распределителя. Если есть, то датчик в трамблере кончился, если нет то коммутатор. ЗЫ на практике по поломкам, чаще всего вариатор, потом коммутатор, реже трамблер, и ещё реже катушка.

+ есть и там и там

Проверь плюс на катушке если нет то вариатор, есть ли на нем плюс от зажигания, проверь плюс на коммутаторе, если есть то взять вывод Д потыкать на массу, при этом высоковльтный с катушки поднести к массе, выдернув его из распределителя. Если есть, то датчик в трамблере кончился, если нет то коммутатор. ЗЫ на практике по поломкам, чаще всего вариатор, потом коммутатор, реже трамблер, и ещё реже катушка.

А какой датчикдатчик в трамблере кончился

тонкий проводок идет к трамблеру, прикручен сбоку, вот его открутить и потыкать на массу, если с катушки с центрального есть искра, то датчик кончился в трамблере.

А какой датчикдатчик в трамблере кончился

центральный выдернуть из трамблера и держать на расстоянии от массы в 1-2 мм

А какой датчикдатчик в трамблере кончился

Если провод от трамблера отходит один—то это контактный трамблер. Стерлась пимпочка на контакте и он не отжимается. Смотри контакт. Было такое.

Не заводится уаз 469

К странице.

Доброго времени суток! Двигатель: УМЗ-451МИ Зажигание: контактное Карбюратор: К131А Бьюсь уже третий день, не могу завести. То одно, то другое. Началось все с того, как я пришел с отпуска. Завожу — хватает с полоборота, но глохнет тут же. После плясок с бубном определили что это вариатор. Заменили, завелся, проехал 100 метров, сам заглушил. Прихожу через 10 минут, заводить — не заводится. Оттащили в бокс.

На следующий день, подзарядив аккумулятор, делал очередные попытки заводки. Не схватывает вообще. Выкрутил свечи — все черные, почистил до блеска, зазор, как положено. Искра слабая, но достаточно сильная. Заводить — ни в какую. Открутил катушку, оказалась 118 Зиловская, заменил на 117. Снял крышку трамблера, а там конденсат. Видимо вода попала, когда выталкивали из бокса с открытым капотом, стекая с тента. Снял трамблер, зачистил контактную группу (была ямка на контактах), просушил, смазал, поменял крышку трамблера, провода. Собрал все в кучу по меткам. Искра стала синяя, жирненькая. Ну, думаю, ключа бояться будет! Заводить — не заводится. Ни в какую не схватывает, хоть бы чихнул. Начал задумываться о смене прокладки под рулем.

День третий. Снова сделал попытку завести на подзаряженном аккумуляторе — никаких изменений. Выкручиваю свечи — все сухие, то есть как я их почистил, так на них муха не сидела. А ведь я столько мотал движок. Карбюратор? Окручиваю воздушок, нажимаю акселератор, льется струйка, создавая облако. Мало? Самотеком залил в карбер 50 гр АИ92, не заводится, свечи опять сухие. Залил 100 гр, сухие. Как говорится, без 100 грамм не разберешься! Снял карбюратор, в коллекторе стоит бензин, примерно 3-4 мм. Залил туда те же 100 гр. и прокрутил кривым. Отчетливо слышно, как бензин «журчит». Откручиваю вторую свечу — сырая, но в меру. Собрал опять все в кучу, подкачал бензонасосом, понажимал педаль газа, завожу, никаких эмоций. Выкручиваю ту же вторую свечу. Появился рыжий нагар сгоревшего бензина и опять сухая. Топливо не поступает в двигатель.

Подскажите, люди добрые, в чем проблема? Предполагаю обратка волшебным образом забирает все впрыскиваемое топливо. ГРМ не трогал. Мог трамблер проскочить. Подсасывает воздух? Руки опускаются. Дело в том, что он задействован по тревоге, а сейчас идут постоянные проверки в связи с событиями на Украине. Помогите кто чем может!

Как проверить искру на катушке зажигания

Когда вы поняли, что проблема кроется именно в катушке, следует осуществить ее ремонт. Но не стоит сразу же бежать в сервисный центр, если нет искры от катушки зажигания. Ведь за такие услуги придется немало заплатить.

Для начала необходимо провести визуальный осмотр элемента. Различные деформации, механические повреждения, сильные загрязнения и пятна могут привести к тому, что на катушку зажигания не поступает ток. Грязь необходимо стереть при помощи сухой тряпки

Обратить внимание нужно и на проводку

Затем следует немножко пошевелить высоковольтной проводкой. Если после этого все равно не идет искра с катушки зажигания, то тут необходимо заняться более тщательной диагностикой.

Как самостоятельно установить зажигание

Инструкция по установке контактного зажигания:

Выкрутить свечу из первого цилиндра (от шкива).
Определить момент начала сжатия. Для этого пальцем зажимается отверстие свечного колодца, а помощник проворачивает вал рукояткой. Момент начала выхода воздуха и является отправной точкой цикла сжатия.
Повернуть коленчатый вал до момента совпадения отверстия на шкиве со специальным штифтом, установленным на крышке гитары газораспределительного механизма.
Проверить положение ротора, контакт которого должен располагаться напротив внутреннего токопроводящего элемента крышки, подающего импульс напряжения на первый цилиндр.
Ослабить затяжку винта и повернуть пластинку октан-корректора до совпадения указателя со средней частью шкалы.
Затем взяться за корпус распределителя и аккуратно повернуть против часовой стрелки до момента смыкания контактной группы.
Отключить проводку от подкапотной лампы.
Отдельным жгутом соединить клемму лампы с разъемом катушки зажигания. К этому же элементу крепится провод, идущий на распределитель зажигания.
Повернуть ключ в замке зажигания. Затем плавно вращать корпус распределителя до момента включения лампы

На данном этапе важно зафиксировать самый начальный момент вспышки, от этого зависит точность регулировки.
Удержать корпус распределителя в найденном положении. Затем затянуть фиксирующий винт и установить на штатное место крышку.
Проверить корректность установки высоковольтных проводов.

Как отрегулировать зажигание

Первой стадией регулировки контактного зажигания является выставление зазоров:

1. Снять пружинные фиксаторы и демонтировать крышку с распределителя.
2. Удалить ротор бегунка.
3. Проворачивая коленчатый вал при помощи пусковой рукоятки или гаечного ключа, выставить положение кулачка, обеспечивающее максимальный зазор в контактной группе.
4. Выполнить замер значения промежутка при помощи щупа. Нормальным считается значение в диапазоне 0,35-0,45 мм.
5. При увеличенном или уменьшенном промежутке следует ослабить затяжку крепежного винта неподвижного контакта. Затем провернуть регулировочный эксцентриковый узел (имеет отдельную лыску под отвертку).
6. После выставления зазора требуется затянуть стопорный винт и повторно провести измерение.
7. Установить на место снятые детали. В случае необходимости дальнейшей регулировки требуется смонтировать только ротор бегунка.

Для контроля параметров зажигания следует прогреть двигатель до рабочей температуры и проверить разгон машины на скорости 30-35 км/час. Автомобиль должен двигаться на прямой передаче. При корректной регулировке возникнет кратковременная детонация с небольшой интенсивностью. Если она будет заметной, то следует повернуть октан-корректор на одно деление против часовой стрелки (изменить момент опережения зажигания).

Последовательность шагов и особенности регулировки бесконтактного зажигания:

1. Выставить в первом цилиндре поршень в положение окончания такта сжатия. Для этого требуется совместить метки на шкиве и крышке шестерен.
2. Демонтировать с распределителя крышку.
3. Проверить положение контакта бегунка. Токопроводящая пластина должна располагаться строго напротив элемента с пометкой «1» на крышке.
4. Открутить крепежный болт и повернуть пластину октан-корректора до среднего положения (по шкале и указателю), а затем затянуть крепление.
5. Отвернуть крепление пластины корректора к корпусу распределителя.
6. Удерживая одной рукой бегунок, повернуть корпус по часовой стрелке. Целью операции является совпадение красной метки на поверхности ротора с острием указателя. После этого закрепить узел в новом положении.
7. Установить на место снятые детали и проверить корректность установки проводов и целостность изоляции.

Проверка производится по аналогичной методике, только разгон начинается с 40 км/час и ведется до 60 км/час. После этого детонация должна пропасть. В случае необходимости производится доворот распределителя на 0,5-1 деление шкалы октан-корректора (против часовой стрелки). Если детонация при разгоне вообще отсутствует, то узел вращается по часовой стрелке.

 Загрузка …
