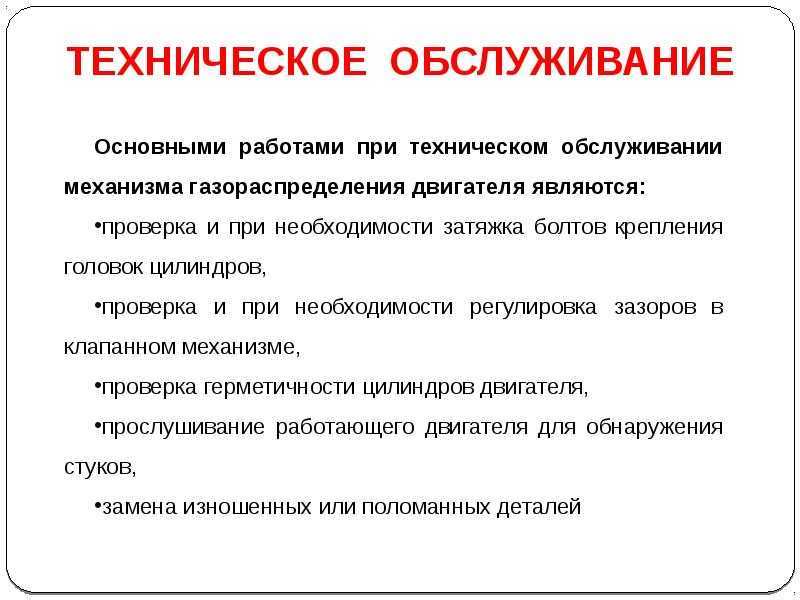

Техническое обслуживание механизма газораспределения

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз

Обратите внимание на зазор от ремня к двигателю, он неравномерный. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву. Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля

Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

Снимаем защитный кожух ремня. Кожух снят. Проводим осмотр ремня
Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца. Тут тоже совмещаем
Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114».
В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Почему ремень ГРМ рвется?

Причины повреждения изделия:

низкое качество ремня;
ошибки, допущенные в ходе монтажа или замены;
выход из строя роликов натяжительного устройства;
износ зубчиков ремня (зубья изнашиваются постоянно в ходе эксплуатации авто);
заклинивание помпы;
попадание инородных предметов в газораспределительный механизм.

Несвоевременная замена

Период эксплуатации современных новых изделий для распределительных механизмов зависит от марки автомобиля и составляет около 150 тысяч километров (на более старых авто этот показатель ниже — около 70 — 100 тыс/км). Если транспортное средство используется в условиях низких температур, ресурс эксплуатации ремня снижается до 60-100 тыс/км. В любом случае специалисты рекомендуют проводить диагностику состояния ремешка ГРМ не реже, чем каждые 15 тыс. км пробега.

Качество запчастей

Качество определяет правильность воспламенения топливовоздушной смеси, что влияет на эффективность функционирования силового агрегата. Установка и использование в машине дешевых изделий может стать причиной слабого натяжения привода, в результате которого ремень быстро лопнет.

Неправильная замена ремня

Ошибки, допущенные при установке ремня ГРМ, приводят к несинхронному отпиранию и закрыванию клапанов, в результате чего мощность двигателя снижается. Причина обычно заключается в слишком слабой или очень высокой натяжке валов. Если замена изделия была выполнена с ошибками, его может разрывать уже через 1-2 тысячи километров пробега.

Характерные признаки неправильной замены:

изделие съезжает вбок;
появились или стали заметны трещины на его поверхности;
раздается необычный звук во время работы двигателя.

Поломка роликов натяжения

Натяжительные ролики предназначаются для натяжки ремня на валах двигателя, благодаря чему он не соскакивает во время работы мотора. Если натяжение окажется слабым, ремешок начнет проскальзывать, что спровоцирует увеличение температуры и быстрый износ вспомогательных агрегатов. При чрезмерном натяжении, изделие может быстро лопнуть, при этом характерным симптомом будет резкий звук из-под капота.

Разрушение зубьев ремня ГРМ

При серьезном износе происходит облом резиновых зубчиков, расположенных в зацеплении с шестеренками валов. При такой проблеме мотор может не запускаться, хотя сам ремень с виду будет целый. Работа силового агрегата в результате разрушения зубьев нарушается, поскольку это приводит к сбою системы зажигания.

Клин помпы

Если помпу заклинило, она может не реагировать на прокручивания, что приводит к сильному натяжению и разрыву ремня во время движения ТС. Такая проблема более актуальна для отечественных транспортных средств.

Инородные элементы

При попадании инородных элементов в распределительный механизм (это могут быть — грязь, мелкие камешки, моторное масло), возможно заклинивание распредвала или коленвала. Во избежание такой проблемы, необходимо периодически выполнять проверку защитной крышки и креплений.

Видео: причины повреждения ремня ГРМ

В видеоролике пользователь Игорь Белов подробно рассказал о том, почему рвет ремень ГРМ.

https://www.youtube.com/watch?v=B7tccCxOFPE

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации. Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния. Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась. Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС. Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя. Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха. Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится. Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Признаки умирающего ремня

Визуальные

Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.

Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.

Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве двигателях БМВ необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.

Срок годности

Извините, это что, продукты питания? Бытует мнение, что есть срок годности ремня ГРМ. Его соблюдение гарантирует надежную работу чисто на этот период.

У каждого производителя автомобилей существует регламент замены привода газораспределительного механизма. Только строгое его соблюдение может дать какую-либо гарантию и то не стопроцентную.

Сюда же относится миф, об обратной зависимости мощности двигателя и срока службы ремня. V-образные монстры, объемом более 4 литров, могут жить с «родным» ремешком долгие сотни тысяч километров. И наоборот, малообъемники, например моторы VAG не всегда доживают до 100 тыс. км.

Многие рекомендую менять ремень после 5-6 лет эксплуатации авто. Но если за этот период машина проехала 200 тысяч, то конечно. Если пробег еле перевалил за 30000, а машине 7 лет, то зачем делать не всегда дешевую операцию по замене, если он еще «походит» достаточно времени?

Многие могут возразить, это резиновое изделие, которое со временем рассыхается, теряет свои механические свойства. Да, но если на него не оказывают никакого негативного воздействия внешние факторы, агрессивные жидкости, пыль, грязь, реагенты, то почему он должен портиться? – Это очередной миф.

В отличие от шланг системы охлаждения, тормозов и топлива, сайлентблоков подвески, которые сталкиваются с разрушающими факторами, то ремень ГРМ этого не испытывает. Только в исключительных случаях он может начать быстрее «стареть», но об этом поговорим ниже.

Посторонние звуки

Это еще один признак скорого обрыва ремня. С этим я готов согласиться. По своему опыту замечу, что в 80 % случаев шаркающие, циклические звуки будут прямым признаком, указывающем на необходимость замены.

Но, так могут шуметь ролики-натяжители, звездочки. Отдаваться эхом некорректная работы навесного оборудования, например, помпа. В этом случае обязательно «вскрытие» передней плиты или более детальная диагностика с целью выявления источника неприятного шума.

Масло

Это 100% признак, что ремень ГРМ нужно менять. Как говорилось выше, встреча резиновых изделий с агрессивными средами, к ним можно отнести масло, приводит к быстрой потери ими механических свойств.

Опять же, не всегда есть возможность визуально это диагностировать. Да, если на передней плите в районе шкива есть потеки масла, не запотевание, то шанс промасленного ремешка возрастает. Течь сальника коленвала приведет к попаданию масла на ремень.

В случаях Опель Кадет, где ремень не закрыт ничем, он может пострадать не только из-за масляных отложений, но и антифриза, например. Здесь обращаемся к первому признаку – визуальный осмотр делает чудеса диагностики.

Подержанный автомобиль

Это не просто признак, а первостепенная необходимость. После покупке б/у машины, первым делом нужно ехать на сервис и менять ремень ГРМ. Провести дефектовку натяжителя, «башмаков», звездочек, успокоителя, если такой есть, на предмет износа. Часто прежние владельцы не заморачивались подготовкой автомобиля к продаже. Зачем менять что-то, если собираешься «скинуть» старую тачку.

Конструкция клапанов двигателя

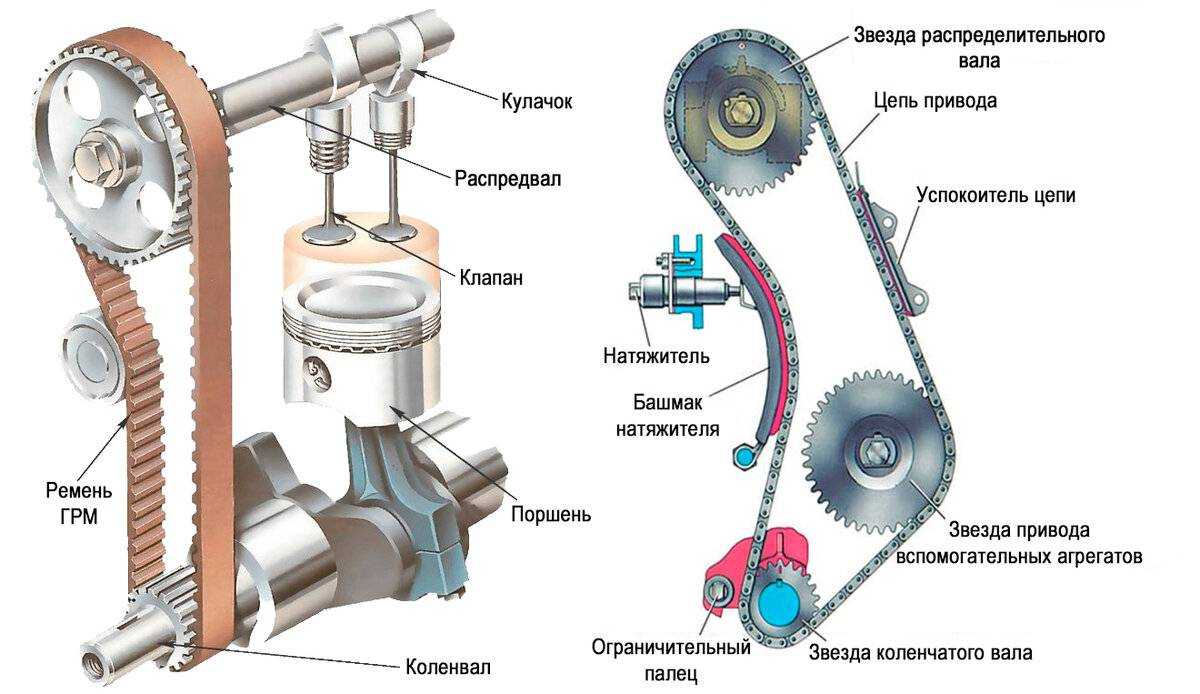

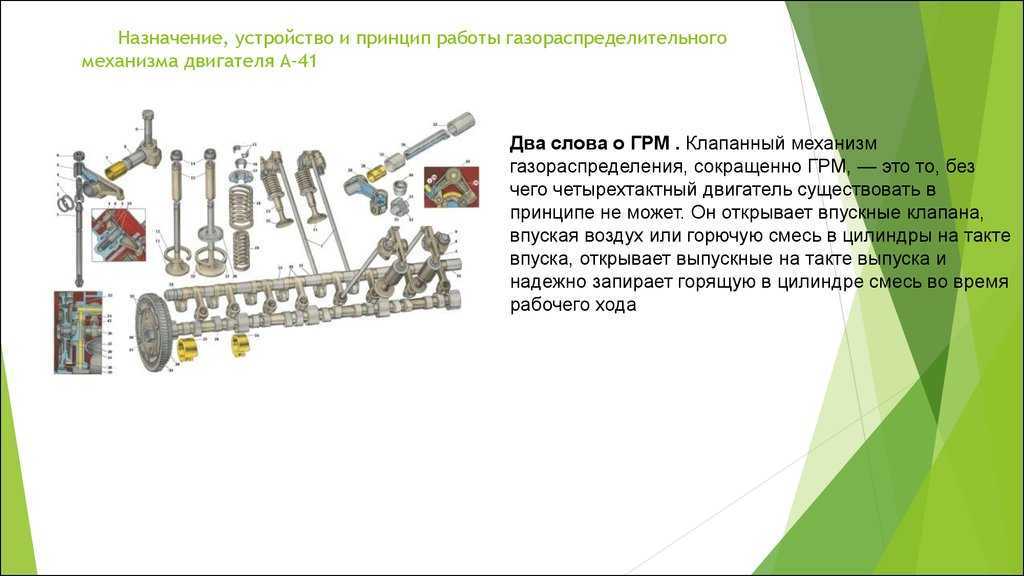

Механизм привода клапанов – это часть более крупного газораспределительного механизма (ГРМ). По конструкции ГРМ может быть с верхним или с нижним расположением клапанов. В современных двигателях чаще применяется первая схема.

Посредством клапана в цилиндр напрямую подается топливовоздушная смесь в точной дозировке. Также может осуществляться подача просто воздуха. Выпуск отработавших газов из цилиндра происходит аналогично при помощи клапана. Поэтому четырехтактный двигатель внутреннего сгорания должен иметь на каждый цилиндр минимум два клапана, чтобы реализовывался принцип его работы.

По прямому назначению клапаны можно поделить на два вида:

впускной клапан;
выпускной клапан.

Частью клапана является его тарелка. Конструкция современных двигателей такова, что клапаны расположены в головке блока цилиндров (сокращенно ГБЦ). Место контакта клапана и ГБЦ называется седлом клапана. Седло изготавливают из стали или чугуна и запрессовывают в ГБЦ.

Чтобы цилиндр наполнялся топливно-воздушной смесью или воздухом максимально эффективно, тарелка впускного клапана должна превышать тарелку выпускного по диаметру. Это главное отличие между впускными и выпускными клапанами. Благодаря большему диаметру тарелки впускной клапан наполняет цилиндр воздухом или топливной смесью более качественно.

Однако есть причины для увеличения диаметра тарелки и выпускного клапана. К примеру, это улучшает очистку цилиндров от продуктов горения. Однако нельзя увеличивать диаметры тарелок обоих клапанов до бесконечности – они должны поместиться в геометрические размеры камеры сгорания, расположенной в головке блока цилиндров.

Во время работы клапаны мотора подвергаются большим нагрузкам как по механическим параметрам, так и по температуре. По этой причине изготавливают их из специальных сплавов, способных противостоять высокой температуре и механическому разрушению. Особо усиливают кромку тарелки, да и ей самой придают дополнительную механическую прочность при помощи напыления из керамики. Впускной клапан имеет обычно стержень из цельного куска металла, а вот стержень выпускного содержит внутри полость с натрием. Это обеспечивает ему повышенную теплопроводность для быстрого отведения тепла от тарелки клапана.

Поверхность прикосновения тарелки клапана к блоку цилиндров называется фаской. В этом месте очень нежелательно образование нагара. Чтобы предотвратить такое явление, а также более равномерно распределить тепло, в конструкции механизма клапанов применяется определенное инженерное решение. А именно клапан вращается во время работы двигателя.

В настоящее время чаще всего используются ДВС с четырехклапанной схемой. То есть каждый цилиндр такого мотора имеет два впускных и два выпускных клапана. Когда клапан на впуске опускается, открывается кольцевой проход между седлом и тарелкой. Через этот проход осуществляется наполнение цилиндра топливно-воздушной смесью или просто воздухом. Площадь сечения прохода напрямую влияет на скорость наполнения цилиндра и, как следствие, на производительность мотора.

Кроме вышеописанной схемы, встречаются двух-, трех- и пятиклапанные. У двухклапанной системы один впускной и один выпускной клапан в каждом из цилиндров. Трехклапанная содержит два впускных и один выпускной. Если клапанов пять, три служат для впрыска и два для выпуска отработавших газов. Количество клапанов определяется размером камеры сгорания в конкретном двигателе, типом привода клапанов. Также число клапанов зависит от форсированности ДВС и других показателей.

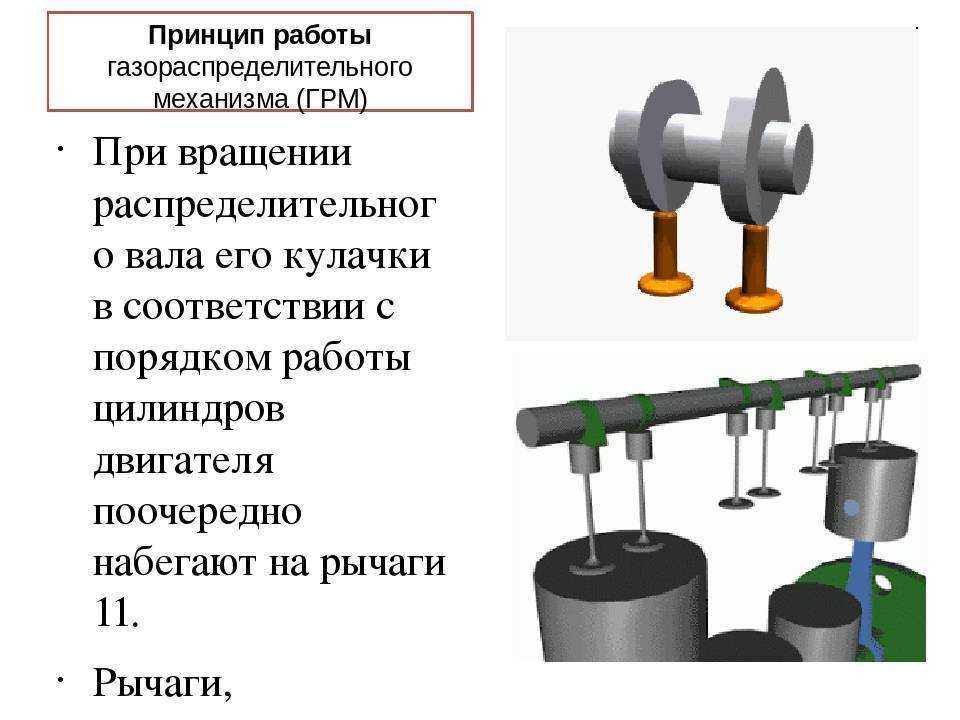

Клапан открывается за счет нажатия на его стержень. Осуществляет это нажатие привод. Таким образом посредством привода клапана происходит передача усилия от распределительного вала. В современных двигателях реализовано две основных схемы привода: передача движения от гидравлических толкателей или привод, базирующийся на роликовых рычагах.

Закрывается клапан посредством пружины, подобранной по жесткости. Благодаря давлению пружины тарелка клапана герметично перекрывает каналы впуска и выпуска. Для удержания клапана на стержне служат сухари и тарелка клапанной пружины. Однако двигатель в работающем состоянии, особенно при нагрузке, способен вызывать на клапанах резонансные колебания. Для борьбы с этим эффектом устанавливают две пружины, витки которых имеют разное направление.

Сложности диагностики

Проблема использования ремня механизма ГРМ состоит в том, что исключить на 100% его обрыв будет невозможно. Если привод визуально находится в отличном состоянии, не изношен и не имеет стершихся зубцов, даже в подобном случае обрыв может произойти из-за заклинивших роликов или по причине наличия брака у конкретных деталей.

Специалисты рекомендуют выполнять замену ремня ГРМ каждые 50-70 тысяч километров, в зависимости от конкретной модификации двигателя и стиля управления автомобилем. При этом рекомендуется использовать исключительно оригинальные качественные запчасти, в том числе сам ремень и многочисленные ролики. Только в этом случае можно будет обеспечить безопасность эксплуатации машины, а автовладельцу нужно будет лишь следить за состоянием привода, осматривая его на предмет появления трещин и износа зубчиков.

Большинство современных двигателей позволяют провести визуальный осмотр ремня ГРМ без вскрытия мотора и демонтажа привода газораспределительного механизма. Поэтому такую работу следует выполнять раз в 3-5 тысяч километров, что и позволяет получить полное представление о состоянии привода и при необходимости выполнить его срочную замену.

Диагностика ГРМ

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

возникновение нагара на поверхности клапанов и гнезд;
формирование раковин на рабочих фасках и искривление головки клапана;
неисправность пружин клапанов.

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

определяют фазы газораспределительного механизма автомобиля;
измеряют тепловой зазор между клапаном и коромыслом;
измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Определение промежутка между клапаном и седлом

Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.
